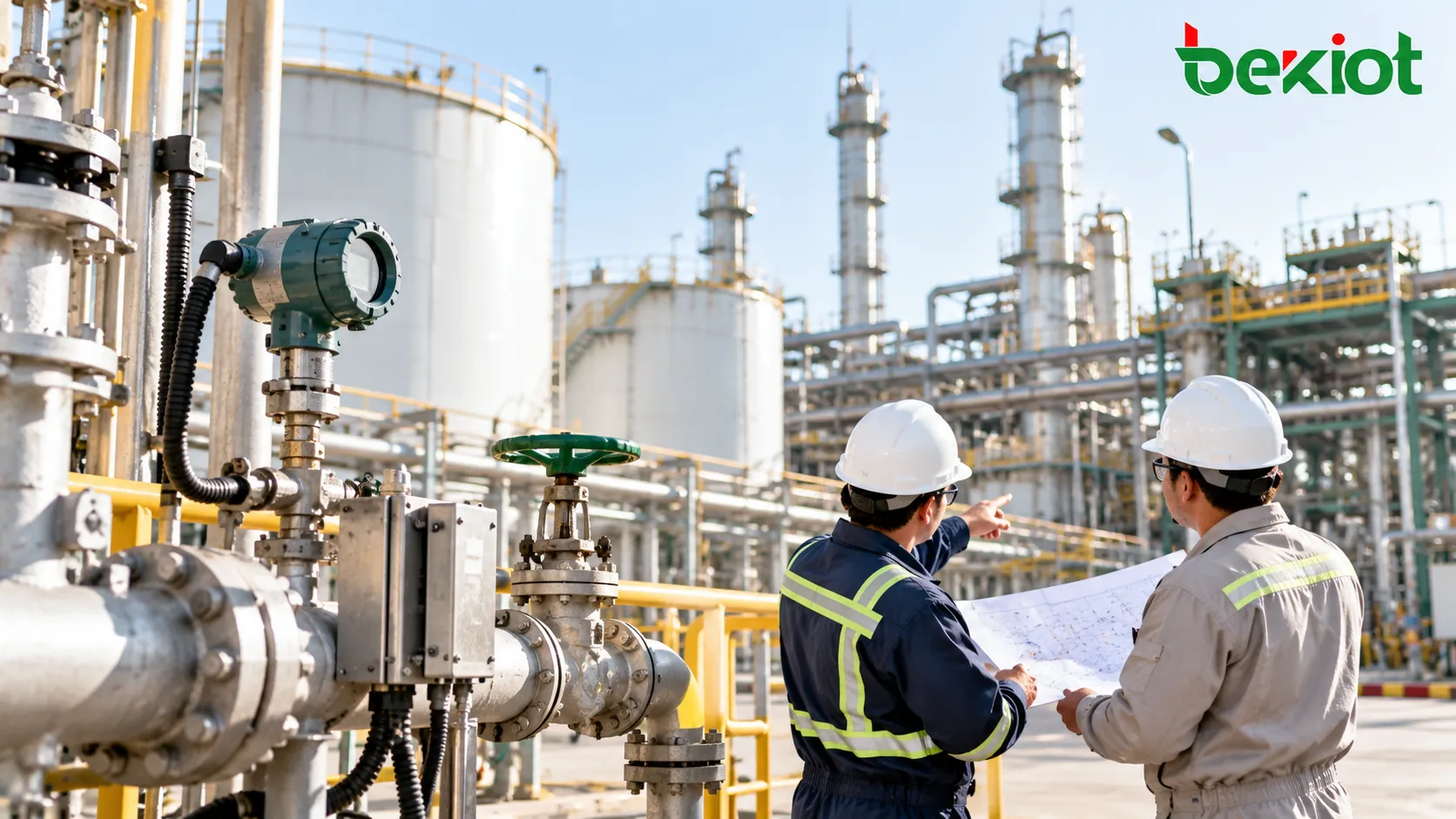

Unidades de processamento de petróleo e gás, estações de transferência de solventes e linhas de pintura podem gerar gases ou vapores inflamáveis, mas não toda a planta pertence ao mesmo nível de perigo. Em desenhos de engenharia, placas de identificação de equipamentos e especificações de compra da América do Norte, Class I, Division 1 (abreviado Class I Div 1 ou C1D1) é uma classificação importante de área classificada, significando que, sob determinadas condições de processo, pode existir uma mistura inflamável de gás ou vapor capaz de ser ignizada.
Para entender o C1D1, é preciso primeiro separar dois conceitos: a área é determinada pela classificação de áreas classificadas, e o equipamento deve comprovar que é adequado para essa área. “Class I, Division 1” não é uma certificação genérica de qualidade aplicada a produtos industriais comuns, nem pode ser inferida a partir de características como resistência à água, resistência à corrosão ou invólucro metálico. Somente verificando em conjunto a classe da área, o grupo de gás, as condições de temperatura, o tipo de proteção e o método de instalação é possível estabelecer uma base completa de seleção.
Definição e limites de perigo do Class I, Division 1
Class I representa perigo de gases e vapores
O sistema tradicional Class/Division da América do Norte divide áreas classificadas por categoria de material combustível. Class I abrange gases inflamáveis e vapores liberados por líquidos inflamáveis; Class II abrange principalmente poeiras combustíveis; Class III envolve fibras e partículas inflamáveis. Uma instalação pode ter categorias diferentes em salas ou trechos de processo distintos; não se deve rotular uniformemente como Class I todas as áreas com risco de explosão.
Como o Division 1 é determinado
De acordo com a definição básica da classificação de áreas classificadas da América do Norte, Class I, Division 1 abrange principalmente as seguintes situações: concentração ignizável de gases ou vapores inflamáveis pode ocorrer durante a operação normal; ocorre com frequência devido a reparos, manutenção ou vazamentos; ou, em caso de falha de equipamento ou processo, pode haver liberação de concentração perigosa ao mesmo tempo em que ocorre falha de equipamento elétrico, criando risco de ignição. A base de julgamento são as condições reais do processo, e não apenas se há odor no local.
Em contraste, Division 2 concentra-se em ambientes normalmente controlados por sistemas fechados, nos quais meios perigosos só podem ser liberados em casos de dano anormal ou operação anormal. A fronteira entre Division 1 e Division 2 deve ser determinada por pessoal qualificado, considerando fontes de liberação, modo de operação, ventilação e layout dos equipamentos. Áreas de bombas, conjuntos de válvulas, pontos de amostragem e corredores adjacentes na mesma oficina podem ter resultados de classificação diferentes.
Sistema normativo norte-americano para áreas classificadas e responsabilidade de conformidade
Em projetos nos EUA, os regulamentos da OSHA sobre áreas classificadas, a edição aplicável da NFPA 70 “National Electrical Code” (NEC) e a base de aprovação dos equipamentos específicos formam conjuntamente o quadro de revisão técnica. A OSHA 29 CFR 1910.399 define categorias de área, a 1910.307 estabelece requisitos para equipamentos elétricos e instalações em áreas classificadas; a NEC orienta o projeto, a fiação e a execução de sistemas elétricos em áreas classificadas. A edição efetivamente adotada deve seguir os requisitos do local do projeto e a decisão da autoridade competente (AHJ).
No lado dos equipamentos, bases técnicas comuns incluem UL 1203 (equipamentos elétricos à prova de explosão e protegidos contra ignição por poeira para áreas classificadas específicas) e UL 913 (equipamentos intrinsecamente seguros e equipamentos associados). No entanto, não se pode inferir que um produto específico já obteve a certificação correspondente apenas porque a documentação técnica menciona uma norma UL; é necessário verificar registros de certificação válidos, modelo, marcação e condições de restrição.
Projetista: confirmar meio de processo, fontes de liberação, condições de ventilação, classe da área e normas aplicáveis.
Fornecedor do produto: fornecer informações de placa de identificação, escopo de certificação e instruções de instalação compatíveis com o modelo efetivamente adquirido.
Montagem e aceitação: verificar se cabos, tubulações, vedações, aterramento e estruturas de proteção contra explosão atendem ao projeto e às condições de instalação aprovadas.
Operação e manutenção: manter desenhos de área, lista de equipamentos, registros de inspeção e histórico de alterações, evitando que atividades de manutenção prejudiquem o desempenho de proteção original.
Para projetos internacionais, certificados ATEX, IECEx ou de outros sistemas podem auxiliar na avaliação de engenharia, mas não se deve concluir, apenas pelo nome do certificado, que ele atende automaticamente aos requisitos de instalação Class I, Division 1 da América do Norte. Devem ser verificados o modo de certificação reconhecido na jurisdição do projeto e a marcação específica do equipamento.
Como ler a identificação completa de um equipamento C1D1
“Class I, Div 1” na etiqueta do equipamento é apenas parte das condições de seleção. Também é necessário verificar grupo de gás, classe de temperatura, temperatura ambiente aplicável, tipo de proteção e condições do certificado. Para terminais de comunicação elétrica, a interface de linha e os equipamentos associados conectados a ela também podem estar sujeitos a restrições das condições de certificação.
| Item de verificação | Informação técnica representada | Risco comum de seleção |
|---|---|---|
| Class | Categoria do meio perigoso; Class I corresponde a gás ou vapor | Confundir perigo de poeira/fibra com perigo de gás |
| Division | Condições e frequência de ocorrência do ambiente perigoso | Usar equipamento apenas para Division 2 no lugar de Division 1 |
| Gas Group | Grupo de gás ou vapor A, B, C, D etc. | Verificar apenas a classe da área e ignorar o meio específico |
| Temperature Code | Classe de temperatura máxima de superfície do equipamento sob condições especificadas | Superfícies quentes podem exceder as condições permitidas do meio |
| Protection / Approval | Tipo de proteção contra ignição reconhecido e escopo de aplicação | Julgar conformidade apenas por invólucro robusto, folheto ou modelo semelhante |
| Ambient / Conditions | Temperatura ambiente nominal, limites de instalação e condições adicionais | Temperatura alta/baixa ou forma de fiação no local excede as condições aprovadas |
Grupos de gás A, B, C e D não podem ser substituídos livremente
No sistema Class I, Group A é tipicamente representado pelo acetileno, Group B pelo hidrogênio, Group C pelo etileno e Group D pelo propano. A divisão reflete características de ignição e propagação de explosão de diferentes gases ou vapores. Um equipamento marcado como adequado para Group D não pode ser usado diretamente em ambiente Group B ou Group A; é necessário confirmar item por item o meio real e o escopo de cobertura da certificação.
O código T controla o risco de ignição por superfícies quentes
A fonte de ignição em áreas classificadas não é apenas a faísca elétrica; superfícies de equipamentos superaquecidas durante a operação também podem inflamar a atmosfera ao redor. Nos códigos de temperatura comuns, T1, T2, T3, T4, T5 e T6 correspondem a temperaturas máximas de superfície de 450 °C, 300 °C, 200 °C, 135 °C, 100 °C e 85 °C, respectivamente, havendo ainda subclasses mais detalhadas. A classe de temperatura do equipamento selecionado deve atender aos requisitos de temperatura de autoignição do meio no local e às condições normativas aplicáveis, não podendo ser decidida apenas pelo tamanho da letra ou do número.
Por exemplo, se a documentação de um equipamento indicar “Class I, Division 1, Groups C,D, T4”, isso significa apenas que o limite de aplicação declarado envolve a categoria, o grupo e a classe de temperatura correspondentes; é um exemplo de leitura de marcação e não representa a existência de um produto específico já certificado. A compra real ainda exige verificação da placa completa, documentos de certificação e condições de temperatura ambiente.
Escolha entre prova de explosão, segurança intrínseca e outros tipos de proteção
À prova de explosão (Explosionproof)
Equipamentos elétricos à prova de explosão suportam, por meio de invólucro e juntas verificados, uma possível explosão interna sob condições especificadas e impedem que chamas ou gases quentes internos ignifiquem a atmosfera externa especificada. Não garantem que nunca ocorra combustão interna, nem significam “quanto mais espesso o invólucro metálico, mais seguro”. Superfícies de junção, fixadores, entradas e estruturas de vedação devem manter o estado de projeto certificado.
Esse tipo de proteção pode ser encontrado em painéis de controle industrial, luminárias, estações de operação de campo e alguns equipamentos de comunicação fixos. Na instalação, deve-se dar atenção ao modo de entrada de cabos, compatibilidade de roscas, câmara de ligação, vedações e métodos de manutenção especificados pelo fabricante; perfurar sem autorização, modificar conectores ou substituir peças incompatíveis pode invalidar o desempenho de proteção contra explosão original.
Segurança intrínseca (Intrinsically Safe)
A técnica intrinsecamente segura parte da energia do circuito, limitando a energia elétrica e térmica que pode ser gerada em condições normais e de falha especificadas a níveis insuficientes para ignizar a atmosfera perigosa alvo. É frequentemente usada em sensores, circuitos de instrumentação, equipamentos de sinal de baixo consumo e alguns terminais de comunicação. Sua segurança não depende apenas do equipamento de campo, mas também pode depender de barreiras de segurança, isoladores, equipamentos associados e parâmetros do sistema, como capacitância e indutância da linha.
Um “terminal intrinsecamente seguro” não significa que ele possa ser conectado a qualquer switch, fonte de alimentação ou cabo. É necessário revisar o circuito completo e os equipamentos associados por meio do desenho de controle, correspondência de parâmetros e medidas de isolamento. Alguns sistemas aprovados de sobrepressão ou purga também podem ser aplicáveis a locais específicos, mas devem ser implementados conforme seu projeto e condições de certificação; os métodos de proteção não são intercambiáveis.
Diferenças entre Division 1, Division 2 e Zone 1
Na engenharia norte-americana encontram-se os sistemas Class/Division e Class/Zone; em projetos internacionais, a classificação por zonas IEC/ATEX também é comum. Todos avaliam a probabilidade de ocorrência de atmosferas explosivas, mas diferem em estrutura de definição, caminhos de aprovação e marcação de equipamentos; o número “1” não deve ser entendido como intercambiável.
| Nome da classificação | Princípio básico de avaliação | Pontos de atenção na seleção |
|---|---|---|
| Class I, Division 1 | Concentração ignizável de gás ou vapor pode ocorrer em operação normal, vazamentos frequentes de manutenção ou combinações de falha especificadas | Verificar adequação do equipamento no sistema Division e marcação completa de gás e temperatura |
| Class I, Division 2 | O estado normal é geralmente controlado por fechamento ou outras medidas; concentrações perigosas estão principalmente relacionadas a situações anormais | Equipamento Division 2 não pode ser usado diretamente em Division 1 |
| Zone 0 | Atmosfera gasosa explosiva presente continuamente ou por longos períodos | Requisitos de adequação do equipamento mais rigorosos que cenários Zone 1 comuns |
| Zone 1 | Atmosfera gasosa explosiva pode ocorrer durante a operação normal | Revisar conforme o sistema Zone adotado no projeto e a marcação do equipamento |
| Zone 2 | Pouco provável em operação normal; se ocorrer, geralmente por curto período | Não substituir o escopo de aprovação Division apenas por significado aproximado |
Algumas condições de Division 1 podem se sobrepor conceitualmente a cenários Zone 0 ou Zone 1, mas Division 1 não é equivalente a ATEX Zone 1. Quando o equipamento possui marcação dupla, devem ser verificados separadamente os ambientes perigosos, grupos de gás e classes de temperatura permitidos por cada marcação, e devem ser cumpridos os desenhos de zoneamento do projeto e os requisitos da autoridade local.
Para a mesma Class e grupo de gás, equipamentos aprovados para Division 1 geralmente também podem ser usados em Division 2; no entanto, as condições de temperatura, ambiente, fiação e aprovação do equipamento ainda devem ser atendidas. Por outro lado, equipamentos exclusivos para Division 2 não podem ser usados em Division 1 apenas por semelhança visual.
Quais locais industriais podem ser Class I, Division 1
C1D1 costuma estar relacionado a pontos de liberação de meios inflamáveis, e não a um nome de setor. A classificação de área normalmente exige analisar a natureza do meio, o número de fontes de liberação, a frequência de operação e manutenção, a eficácia da ventilação e a relação espacial com equipamentos vizinhos.
Extração, armazenamento, transporte e carregamento de petróleo e gás
Unidades de tratamento de poço, áreas próximas a separadores, pontos de amostragem, interfaces de carregamento em parques de tanques, selos de bombas e algumas cabines de análise podem exigir avaliação Division 1. Um corredor normal junto a tubulações fechadas, distante da fonte de liberação, não pertence necessariamente à mesma classe do ponto de conexão de carregamento. Os limites de perigo devem ser determinados conforme as condições reais e os desenhos de área aprovados.
Solventes químicos e processos de pintura
Transferência de solventes, reatores abertos, enchimento de tambores, postos de mistura e áreas de pintura com solventes voláteis podem formar vapores inflamáveis durante a operação normal. Exaustão local, grau de fechamento e modo de trabalho influenciam a extensão do perigo; não se pode definir a área apenas pela forma do edifício ou pelo grau de proteção dos equipamentos.
Comunicação industrial e pontos de alarme
Telefones à prova de explosão, estações de chamada de emergência, terminais de intercomunicação, botões de alarme, sinalizadores sonoros e luminosos e equipamentos de megafonia em áreas perigosas também são instalações elétricas que exigem revisão. Atenção especial: mesmo que o IP PBX ou o servidor de controle estejam instalados em área segura, os telefones, interfaces de gateway, fontes de alimentação e componentes de fiação localizados em área perigosa devem atender aos requisitos locais aplicáveis. Não se pode usar um telefone SIP comum com uma caixa à prova de água adicionada como equipamento C1D1.
Por que IP, NEMA e classes de resistência à corrosão não substituem a aprovação contra explosão
Equipamentos industriais frequentemente trazem indicações IP66, IP67, NEMA 4X, resistência a névoa salina ou a impactos. Esses índices tratam da capacidade do invólucro frente a água, poeira, corrosão e ambientes mecânicos, enquanto a adequação C1D1 trata do risco de ignição em atmosferas de gases ou vapores inflamáveis. Os dois requisitos são independentes e muitas vezes devem ser atendidos simultaneamente.
IP66: geralmente indica vedação contra poeira e proteção contra jatos de água potentes; não prova que uma faísca elétrica interna não ignizará gás inflamável.
IP67: geralmente se refere a vedação contra poeira e imersão temporária em condições especificadas; não equivale a todos os requisitos de lavagem de alta pressão ou resistência à corrosão.
NEMA 4X: enfatiza proteção do invólucro e resistência à corrosão em ambientes específicos, mas não concede automaticamente adequação para Class I, Division 1.
Resistência a névoa salina, UV e impactos: influencia a confiabilidade de longo prazo, mas não substitui classe de área perigosa, grupo de gás e marcação de temperatura.
Por exemplo, um telefone industrial em uma plataforma química ao ar livre pode exigir tanto adequação C1D1 quanto resistência a chuva, névoa salina, radiação solar e variações de temperatura. A seleção de engenharia deve listar separadamente os dois grupos de condições, e não apenas a denominação genérica “telefone à prova de explosão e à prova de água”. A classe ambiental do equipamento também deve corresponder aos prensa-cabos, acessórios de montagem e métodos de manutenção no local.
Processo de seleção do desenho de zoneamento à compra de equipamentos
Um processo de compra confiável começa com as informações de perigo no local, e não com a escolha de um produto para depois buscar o certificado. Projeto, compras e instalação podem formar um registro de seleção rastreável conforme as etapas a seguir.
Confirmar o escopo espacial: obter o desenho aprovado de áreas perigosas, a posição em planta, a altura de instalação e a descrição das fontes de liberação; verificar se o ponto alvo está em Division 1, Division 2 ou em área não perigosa.
Especificar o meio: coletar nome, composição e dados de processo de gases ou vapores inflamáveis; determinar o grupo de gás e as características de ignição conforme as normas aplicáveis; meios mistos não podem ser simplesmente classificados pelo nome.
Determinar condições de temperatura: verificar o código T exigido, a temperatura de autoignição, as temperaturas ambiente máxima e mínima e a possível influência de radiação solar, fontes de calor do processo ou depósitos.
Selecionar o método de proteção: conforme consumo, forma de conexão e necessidades de manutenção, escolher um método aprovado à prova de explosão, intrinsecamente seguro ou outro adequado; revisar equipamentos associados e condições do sistema completo.
Verificar evidências: comparar ponto a ponto a placa, o modelo completo, os documentos de certificação, o grupo de gás aplicável, a temperatura ambiente nominal e as instruções de instalação com os requisitos do projeto.
Revisar interfaces no local: confirmar que entrada de cabos, tubulações, vedações à prova de explosão, terminais, aterramento, alimentação e linhas de comunicação podem ser executados conforme o modo aprovado, evitando que acessórios se tornem o elo fraco.
Verificar requisitos ambientais e operacionais: revisar separadamente proteção IP/NEMA, corrosão, vibração, impacto, limpeza, audibilidade, modo de conversação e requisitos de operação do pessoal no local.
Formar lista de aceitação: registrar informações-chave da placa, diagrama de ligação, condições de aprovação, escopo de testes e números de ponto dos equipamentos nos documentos de compra e aceitação.
Para sistemas de comunicação industrial, também se deve definir antecipadamente a fronteira de equipamentos entre área perigosa e área segura. Por exemplo, uma plataforma de despacho em área segura pode se conectar a terminais aprovados em área perigosa, mas a possibilidade de o terminal e seu circuito utilizarem a alimentação ou interface de dados correspondente deve ser confirmada em conjunto pelas condições de certificação do equipamento e pelo projeto do sistema; não se pode considerá-los compatíveis apenas porque o protocolo de comunicação também é SIP.
Aceitação da instalação, gestão de manutenção e erros comuns
A instalação não termina com “equipamento certificado fixado na parede”
Um equipamento aprovado só cumpre sua função de proteção prevista quando as condições de instalação são atendidas. Durante a montagem, devem ser verificados prensa-cabos, roscas de conduíte, posição das vedações, aterramento e ligação equipotencial, fechamento de entradas não utilizadas, fixação do invólucro e acessórios exigidos pelo fabricante. Para circuitos intrinsecamente seguros, também devem ser verificados o modo de isolamento, os equipamentos associados, os parâmetros dos cabos e a documentação do circuito. Todas as operações devem ser realizadas por pessoal devidamente qualificado conforme normas vigentes.
Na fase de comissionamento, devem ser verificadas tanto a segurança elétrica quanto a função real. Para telefones em área perigosa ou terminais de alarme de uma tecla, devem ser testados o estabelecimento de chamada, o disparo de alarme, a falha de alimentação e a interação com o centro de controle, mas não se deve realizar um suposto “teste à prova de explosão” abrindo sem autorização um invólucro à prova de explosão energizado ou criando artificialmente um ambiente de gás inflamável.
Operação e manutenção devem manter o estado aprovado
Durante a operação, devem ser inspecionados periodicamente danos no invólucro, corrosão, estado das vedações, fixadores, entradas, aterramento e aumentos anormais de temperatura. Antes de substituir peças, modificar fiação, adicionar alto-falantes externos ou alterar a alimentação, deve-se verificar se o escopo original de certificação e instalação está sendo excedido. Em caso de mudança do meio de processo, reforma de ventilação ou alteração das condições dos tanques, a aplicabilidade da classificação de área deve ser reavaliada.
| Erro comum | Risco real | Tratamento correto |
|---|---|---|
| Ter certificação à prova de água basta para Division 1 | A resistência do invólucro à água não significa capacidade de impedir ignição | Verificar separadamente o escopo de aprovação C1D1 e a classe ambiental |
| A marca Explosionproof cobre todos os gases | Grupo, temperatura e condições de certificação ainda são limitados | Confirmar o meio real e a placa completa |
| Um certificado cobre todas as variantes de série | A certificação pode se referir apenas a modelos e configurações específicos | Comparar modelo completo, versão e escopo do certificado |
| Division 1 equivale a Zone 1 | A classificação de áreas e o sistema de certificação de equipamentos não coincidem totalmente | Cumprir o método de classificação adotado pelo projeto e os requisitos de aprovação |
| Substituir por um prensa-cabo comum não afeta a proteção contra explosão | Pode comprometer a integridade à prova de explosão ou os parâmetros do sistema intrinsecamente seguro | Usar métodos de conexão aprovados e acessórios compatíveis |
| O equipamento certificado pode ser modificado livremente | Perfurar, abrir ou substituir peças pode invalidar a proteção | Seguir a documentação do fabricante e o processo de controle de alterações |
Do ponto de vista da gestão de engenharia, a confiabilidade de equipamentos Class I, Division 1 depende de quatro elos: zoneamento preciso, aprovação correspondente, instalação conforme e manutenção contínua. Vincular a placa de certificação, os desenhos de área, os documentos de instalação e os registros de inspeção é mais valioso do que manter um folheto de produto isolado.
Perguntas frequentes
É possível usar em uma área Class I, Division 1 um equipamento marcado para Division 2?
Não diretamente. O escopo de aplicação de equipamentos exclusivos para Division 2 não se estende automaticamente a Division 1; deve-se selecionar equipamento conforme os requisitos de Division 1 e que corresponda em grupo de gás, condições de temperatura e método de instalação.
Um equipamento com marcação ATEX ou IECEx pode ser usado diretamente em um projeto C1D1 nos EUA?
Não se pode concluir apenas pela marcação ATEX ou IECEx. Deve-se verificar se o modelo específico possui base de adequação a áreas perigosas reconhecida na jurisdição do projeto, marcação norte-americana completa e condições de instalação, e obter confirmação da autoridade competente do projeto.
O código T de um mesmo modelo é sempre válido em diferentes temperaturas ambientes?
Não necessariamente. A classe de temperatura está relacionada às condições de operação e ambiente no momento da certificação; se a temperatura no local exceder a faixa estabelecida, o código T original pode deixar de ser aplicável. Devem ser verificados a placa, os documentos de certificação e os limites de temperatura ambiente do fabricante.
Um telefone à prova de explosão em área perigosa precisa ser verificado junto com a alimentação e as linhas de comunicação?
Sim. O corpo do telefone, o modo de alimentação, os terminais, as entradas de cabos e os possíveis equipamentos associados devem ser revisados conforme seu método de proteção e as condições de sistema aprovadas. Equipamentos de comutação em área segura não substituem a verificação de adequação do terminal e do circuito na área perigosa.
A classificação C1D1 existente pode ser mantida após alterar o meio de processo ou a ventilação?
Não é aconselhável mantê-la sem avaliação. A composição do meio, a frequência de liberação, a pressão, a temperatura do processo e as condições de ventilação podem alterar os limites da área perigosa e o grupo de gás. Pessoal qualificado deve revisar novamente a classificação de área, os equipamentos instalados e os requisitos de manutenção posteriores.
