A Descarga Eletrostática, comumente abreviada como ESD (do inglês Electrostatic Discharge), é a transferência súbita de eletricidade estática entre objetos com potenciais elétricos diferentes. Ela pode ocorrer quando uma pessoa toca um dispositivo eletrônico, quando um cabo é conectado a um equipamento, quando uma embalagem roça em um componente ou quando um objeto carregado se aproxima o suficiente para que uma faísca salte pelo ar.
No dia a dia, a ESD pode parecer inofensiva – um pequeno choque após caminhar sobre um carpete, por exemplo –, mas ela é capaz de danificar circuitos eletrônicos, perturbar dispositivos de comunicação, reiniciar sistemas de controle, corromper dados, reduzir a vida útil de componentes ou gerar preocupações de segurança em ambientes sensíveis. Por essa razão, a proteção contra ESD é importante no projeto do produto, na fabricação, na instalação, na manutenção, no transporte e na operação em campo.
A proteção contra ESD não é apenas uma questão de manuseio na fábrica. É também uma questão de confiabilidade do produto, de assistência técnica em campo e um requisito de imunidade em nível de sistema para equipamentos eletrônicos.

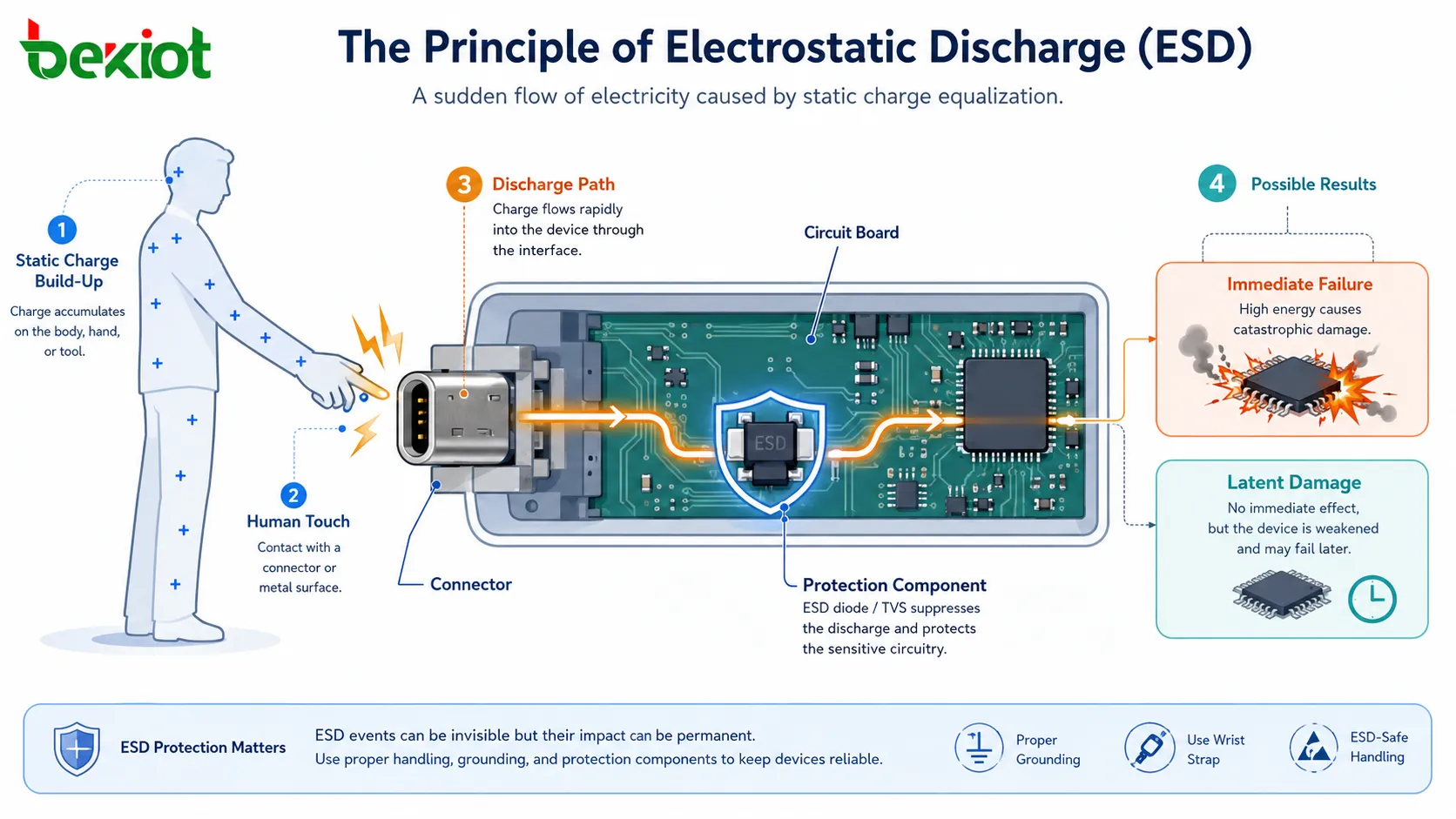

Significado Básico da Descarga Eletrostática
A descarga eletrostática ocorre quando a carga estática acumulada encontra um caminho para se equalizar. A descarga pode acontecer por contato direto, através de uma pequena fresta de ar ou por meio de uma ferramenta condutiva, cabo, conector, gabinete ou pelo corpo humano. O evento costuma ser muito rápido, mas a tensão pode ser alta o suficiente para afetar componentes eletrônicos.
A carga estática pode se acumular por atrito, separação, movimento, ar seco, superfícies plásticas, roupas sintéticas, materiais de embalagem, correias transportadoras, calçados ou processos de manuseio. A descarga pode ser visível como uma faísca, sentida como um choque ou completamente invisível, ainda assim danificando circuitos sensíveis.
Acúmulo de Carga Estática
A carga estática se acumula quando elétrons são transferidos entre materiais. Isso pode ocorrer quando duas superfícies se tocam e se separam, quando uma pessoa caminha sobre um piso isolante, quando uma embalagem plástica desliza sobre uma mesa ou quando um equipamento se move em um ambiente seco.
A umidade, o tipo de material, a condição de aterramento, a resistência superficial e a velocidade do movimento afetam o acúmulo de carga. Ambientes secos costumam aumentar o risco de ESD porque a carga estática se dissipa mais lentamente.
Evento de Descarga
Um evento de descarga acontece quando a carga armazenada se desloca subitamente para outro objeto. Se a descarga entrar em um circuito eletrônico por um conector, botão, caixa metálica, antena, cabo, sensor ou porta de interface, poderá provocar um estresse elétrico.
Alguns eventos de ESD causam falha imediata. Outros provocam dano latente, em que o dispositivo continua funcionando, mas fica enfraquecido e pode falhar mais tarde, em condições normais de uso.
Por que a ESD é Importante nos Sistemas Eletrônicos
A ESD é relevante porque os componentes eletrônicos continuam se tornando menores, mais rápidos e mais sensíveis. Circuitos integrados, sensores, chips de comunicação, displays, dispositivos de memória, microcontroladores, módulos de rádio e portas de interface podem ser afetados por uma energia de descarga que os usuários nem percebem.
Em produtos acabados, a ESD também pode afetar o comportamento do sistema. Um dispositivo pode reiniciar, travar, perder a conexão de rede, gerar alarmes falsos, danificar uma interface ou apresentar operação instável após um evento de descarga.
Dano ao Componente
A ESD pode danificar junções semicondutoras, camadas de óxido, trilhas metálicas, pinos de entrada e estruturas de proteção. O dano pode ser catastrófico ou oculto. O dano catastrófico causa falha imediata, enquanto o dano latente enfraquece o componente.
O dano latente é difícil de identificar porque o produto pode passar nos testes básicos após o evento. Mais tarde, ele pode falhar durante a operação, sob mudanças de temperatura, vibração ou estresse elétrico repetido.
Mau Funcionamento do Sistema
Mesmo que não ocorra dano permanente ao hardware, a ESD pode perturbar a operação normal do sistema. Ela pode causar erros lógicos temporários, perda de comunicação, cintilação na tela, ruído de áudio, pressionamento falso de teclas, notificação incorreta de alarmes ou reinicialização do dispositivo.
Para terminais de comunicação, dispositivos de controle de acesso, eletrônica médica, controladores industriais e equipamentos de emergência, essas falhas temporárias podem, ainda assim, gerar sérios problemas operacionais.
Confiabilidade em Campo
Produtos utilizados em ambientes públicos, industriais, externos, de transporte, de saúde ou de serviços podem ser tocados com frequência pelos usuários. Botões, telas sensíveis ao toque, painéis metálicos, portas e fones são pontos comuns de descarga.
A confiabilidade em campo exige proteção contra ESD em nível de produto, projeto adequado do gabinete, aterramento, proteção contra surtos, blindagem de cabos e práticas de instalação que reduzam o risco de descarga.
Fontes Comuns de ESD
A ESD pode ser originada de pessoas, ferramentas, embalagens, cabos, superfícies de equipamentos, mobiliário, pisos, peças móveis e condições ambientais. Compreender a fonte ajuda engenheiros e equipes de manutenção a escolher o método de controle adequado.
Descarga pelo Corpo Humano
Uma pessoa pode acumular carga estática e descarregá-la ao tocar um produto eletrônico. Este é um dos cenários de ESD mais comuns no uso diário.
Pontos de toque como botões, caixas metálicas, conchas de conectores, teclados, fones, leitores de cartão, displays e portas devem ser considerados durante o projeto e os testes do produto.
Dispositivos e Ferramentas Carregados
Ferramentas, dispositivos de fixação, bandejas, equipamentos de teste, cabos ou dispositivos podem se carregar e descarregar em eletrônicos sensíveis. Essa é uma preocupação comum em ambientes de fabricação, reparo, montagem e laboratório.
Estações de trabalho seguras contra ESD, ferramentas aterradas, ionizadores, recipientes condutivos e procedimentos controlados de manuseio ajudam a reduzir esse risco.
Embalagem e Transporte
Sacos plásticos, espumas, bandejas, etiquetas e materiais de envio podem gerar carga estática. Componentes sensíveis e placas de circuito podem ser danificados durante a embalagem, o transporte, o recebimento ou o armazenamento se materiais seguros contra ESD não forem utilizados.
A embalagem de proteção contra ESD deve ser selecionada de acordo com a sensibilidade do item e o ambiente de manuseio esperado.
Cabos e Interfaces Externas
Cabos externos podem introduzir ESD em um dispositivo através de conectores ou partes metálicas expostas. Portas Ethernet, portas USB, terminais RS-485, conectores de áudio, entradas de alimentação, conectores de antena e entradas de alarme podem todos precisar de proteção.
A proteção de interface deve considerar tanto a operação normal quanto o manuseio real pelo usuário. Uma porta tocada com frequência ou conectada a quente precisa de um projeto de proteção cuidadoso.
Normas e Referências de Teste de ESD
As normas de ESD ajudam a definir como produtos, componentes e ambientes de trabalho devem ser testados ou controlados. Diferentes normas focam em camadas distintas: imunidade do produto, sensibilidade do componente, controle do ambiente de trabalho, embalagem e gestão do processo de fabricação.
IEC 61000-4-2
A norma IEC 61000-4-2 é amplamente utilizada para ensaios de imunidade a descargas eletrostáticas de equipamentos elétricos e eletrônicos. Ela define os métodos de ensaio usados para avaliar como o equipamento responde a eventos de ESD, incluindo descarga por contato e descarga pelo ar.
A descarga por contato aplica o pulso de ESD por contato direto com a superfície do equipamento ou ponto de teste. A descarga pelo ar aplica o teste através de uma abertura de ar, onde a faísca ocorre quando a ponta de teste se aproxima do equipamento. As normas de produto ou requisitos de projeto geralmente definem quais níveis e critérios de desempenho devem ser atendidos.
IEC 61340-5-1
A norma IEC 61340-5-1 concentra-se nos programas de controle de ESD para proteção de dispositivos sensíveis a descargas eletrostáticas. Ela aborda as medidas administrativas e técnicas necessárias para estabelecer, implementar e manter um programa de controle de ESD.
Esse tipo de norma é importante para processos de fabricação, montagem, serviço, embalagem e manuseio. Ela auxilia as organizações a controlar o aterramento do pessoal, as áreas de trabalho, os materiais, a embalagem, o treinamento, a verificação e a disciplina de manuseio.
ANSI/ESD S20.20
A ANSI/ESD S20.20 é outra importante norma de programa de controle de ESD usada por organizações que manuseiam peças, montagens e equipamentos elétricos e eletrônicos sensíveis. Ela fornece requisitos para a construção de um programa estruturado de controle de ESD.
É frequentemente utilizada em sistemas de qualidade e fabricação de eletrônicos, onde as organizações precisam de procedimentos documentados, treinamento, qualificação de produto, verificação de conformidade, aterramento, embalagem e gestão da área protegida contra ESD.
Modelos de ESD em Nível de Componente
Os componentes podem ser testados usando modelos como o Modelo do Corpo Humano (HBM) e o Modelo do Dispositivo Carregado (CDM). Esses testes ajudam a classificar a sensibilidade do componente e a orientar os requisitos de manuseio.
As classificações em nível de componente não comprovam automaticamente a imunidade do produto acabado. Um produto acabado também precisa de projeto e testes em nível de sistema, pois gabinetes, conectores, cabeamento, aterramento, leiaute e componentes de proteção afetam o comportamento real diante da ESD.
Compreendendo as Classificações de Proteção contra ESD
As classificações de proteção contra ESD descrevem quanto estresse de descarga um produto, componente ou interface foi projetado ou testado para suportar. Em folhas de dados de produtos, as classificações podem aparecer como tensão de descarga por contato, tensão de descarga pelo ar, tensão do modelo do corpo humano, valor do modelo do dispositivo carregado ou nível de proteção da interface.
Esses números devem ser lidos com atenção. Um número mais alto pode indicar uma imunidade testada mais forte sob condições específicas, mas não garante proteção ilimitada em todas as instalações.
| Tipo de Classificação | O que Indica | Uso Típico |
|---|---|---|
| Classificação de descarga por contato | Estresse de ESD aplicado diretamente a uma superfície condutiva ou ponto de teste | Teste de imunidade do produto para gabinetes, conectores, painéis e interfaces |
| Classificação de descarga pelo ar | Estresse de ESD aplicado através de uma abertura de ar antes do contato | Teste de superfícies plásticas, frestas, botões e áreas de toque onde pode não haver contato direto |
| Classificação HBM | Sensibilidade do componente à descarga a partir de um modelo de corpo humano carregado | Manuseio e qualificação de componentes eletrônicos |
| Classificação CDM | Sensibilidade do componente quando um dispositivo carregado se descarrega subitamente | Controle de risco na fabricação, montagem e manuseio automatizado |
| Imunidade em nível de sistema | Resposta do produto acabado sob condições definidas de teste de ESD | Conformidade do equipamento, projeto de confiabilidade e planejamento de instalação em campo |
Descarga por Contato
A descarga por contato costuma ser mais repetível do que a descarga pelo ar porque o eletrodo de teste toca o alvo antes que a descarga ocorra. É comumente usada em superfícies condutivas, painéis metálicos, conchas de conectores e pontos de teste especificados.
Para o projeto do produto, os resultados da descarga por contato ajudam os engenheiros a avaliar como as partes condutivas expostas lidam com o estresse de ESD e se o caminho de descarga é controlado com segurança.
Descarga pelo Ar
A descarga pelo ar é utilizada onde a descarga por contato não é prática, como superfícies isolantes, frestas, gabinetes plásticos, botões e áreas onde uma faísca pode saltar pelo ar.
A descarga pelo ar pode ser mais variável porque a umidade, a velocidade de aproximação, a condição da superfície e a distância da abertura influenciam o evento real. Isso torna as margens de projeto e os testes práticos importantes.
Critérios de Desempenho
O teste de ESD não se trata apenas de saber se um produto sobrevive fisicamente. Os critérios de desempenho definem como o equipamento pode se comportar durante e após o teste.
Pode ser exigido que um produto continue operando normalmente, se recupere automaticamente, necessite de reinicialização pelo usuário ou evite comportamento inseguro, dependendo de sua aplicação e da norma aplicável. Equipamentos críticos geralmente exigem expectativas de desempenho mais rigorosas.

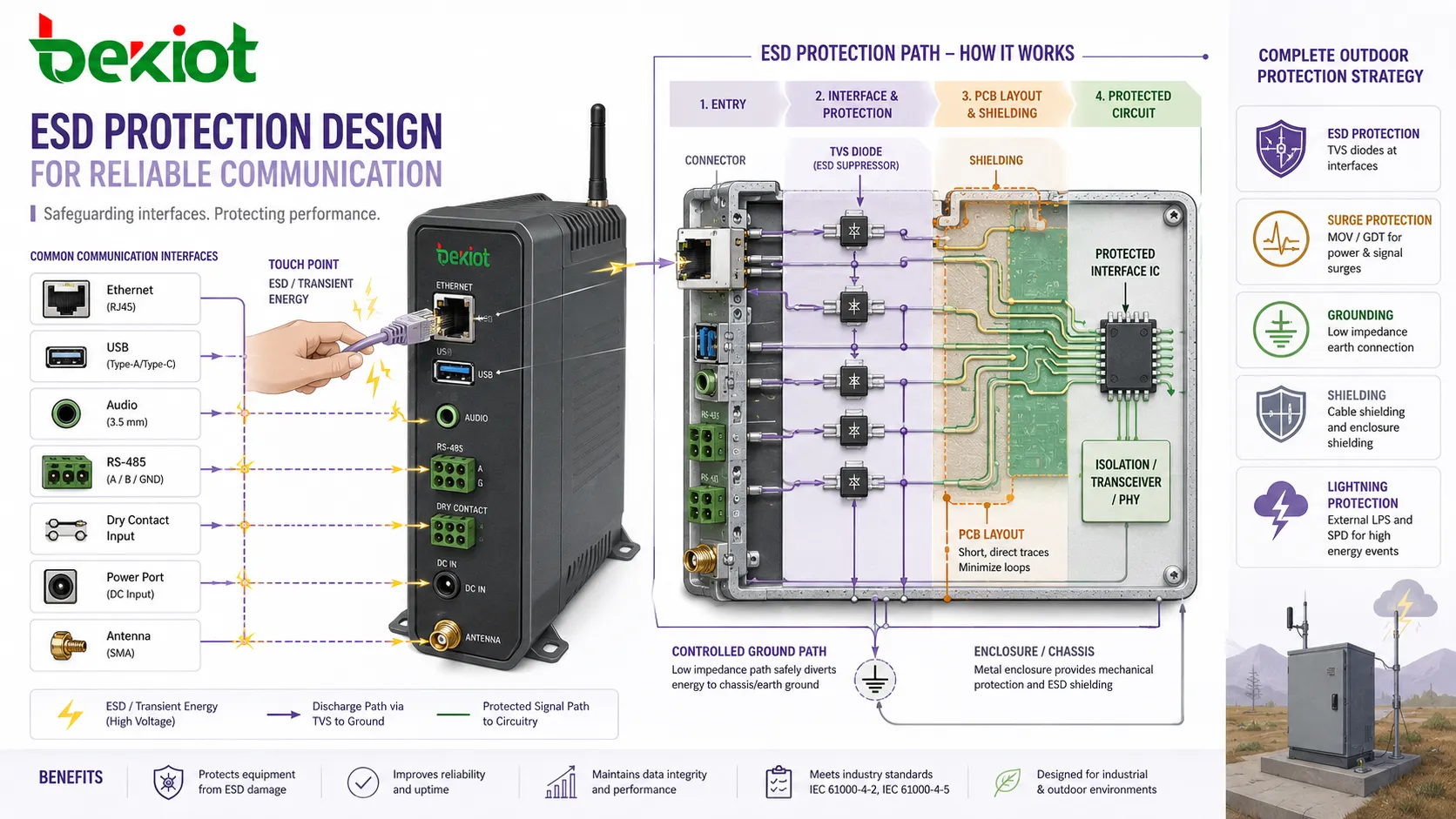

Métodos de Projeto para Proteção contra ESD
A proteção contra ESD geralmente é construída em várias camadas. Um único componente de proteção raramente é suficiente se o gabinete, a placa de circuito, o leiaute dos conectores, o aterramento e o projeto do cabo forem frágeis.
Caminho de Descarga Controlado
Um bom projeto oferece à energia da ESD um caminho mais seguro, afastado dos circuitos sensíveis. Isso pode envolver aterramento do chassi, blindagem metálica, componentes de proteção, centelhadores, planos de terra e caminhos de descarga de baixa impedância.
Se o caminho de descarga não for controlado, a energia da ESD pode percorrer linhas de sinal, pinos de microcontrolador, circuitos de áudio, sensores ou interfaces de comunicação, aumentando o risco de falha.
Componentes de Proteção
Componentes de proteção como diodos TVS, supressores de ESD, resistores, capacitores, bobinas de modo comum e arranjos de proteção contra transientes são comumente usados em interfaces expostas.
A seleção do componente deve considerar a tensão de trabalho, capacitância, tensão de grampeamento, tempo de resposta, corrente de descarga, velocidade da interface, corrente de fuga e posição no leiaute. Um componente de proteção mal posicionado pode não proteger o circuito de forma eficaz.
Leiaute da PCI (Placa de Circuito Impresso)
O leiaute da PCI é crítico para o desempenho contra ESD. Os componentes de proteção devem ser colocados próximos ao ponto de entrada, com caminhos curtos para o terra ou referência do chassi. Trilhas longas podem aumentar a indutância e reduzir a eficácia da proteção.
Planos de terra, trilhas de guarda, distâncias de separação, blindagem e posicionamento dos conectores influenciam o caminho de descarga. O projeto de ESD deve começar cedo, não depois que a placa está pronta.
Projeto Mecânico e do Gabinete
O gabinete afeta onde os usuários podem tocar o produto e por onde a energia de descarga pode entrar. Frestas plásticas, painéis metálicos, aberturas de conectores, teclados, emendas e parafusos de montagem precisam ser revisados.
O projeto mecânico pode ajudar a redirecionar a descarga para longe dos eletrônicos sensíveis, utilizando blindagem, espaçamento, isolação, revestimentos condutivos, design de juntas e posicionamento cuidadoso das partes metálicas expostas.
Proteção de Cabos e Interfaces
Cabos externos podem transportar energia de ESD e transientes para dentro do equipamento. Interfaces como Ethernet, USB, áudio, RS-485, entradas de contato seco, portas de alimentação e conexões de antena podem precisar de proteção de acordo com o risco de exposição.
Para instalações externas ou industriais, a proteção contra ESD pode precisar funcionar em conjunto com proteção contra surtos, aterramento, blindagem e estratégia de proteção contra raios.
Controle de ESD na Fabricação e no Serviço
A proteção contra ESD não é apenas projetada nos produtos. Ela também deve ser controlada durante a fabricação, montagem, reparo, teste, armazenamento e transporte. Componentes sensíveis podem ser danificados antes mesmo de chegarem ao cliente.
Área Protegida contra ESD (EPA)
Uma Área Protegida contra ESD é um espaço de trabalho controlado onde a carga estática é gerenciada. Ela pode incluir superfícies de trabalho aterradas, pulseiras de aterramento, piso antiestático, recipientes condutivos, ionizadores, controle de umidade e ferramentas aprovadas.
O objetivo é reduzir o acúmulo de carga e fornecer caminhos de dissipação seguros. O pessoal deve compreender as regras antes de manusear peças sensíveis.
Aterramento do Pessoal
As pessoas são uma grande fonte de descarga estática. Pulseiras de aterramento, calcanheiras de aterramento, calçados condutivos, pisos antiestáticos e verificações de aterramento são usados para reduzir o risco de descarga pelo corpo humano.
Os dispositivos de aterramento devem ser testados regularmente. Uma pulseira que é vestida, mas não conectada corretamente, pode dar uma falsa sensação de segurança.
Embalagem Segura contra ESD
Componentes sensíveis e placas de circuito devem ser armazenados e transportados em embalagem de proteção antiestática adequada. Sacos plásticos comuns ou espumas podem gerar estática e não devem ser usados para eletrônicos sensíveis, a menos que sejam projetados especificamente para proteção contra ESD.
A seleção da embalagem deve considerar se o item precisa de blindagem, baixa carga, amortecimento, proteção contra umidade ou rotulagem.
Treinamento e Verificação
O treinamento ajuda a equipe a entender por que o controle de ESD é importante e como seguir os procedimentos. A verificação confirma que o programa está funcionando por meio de auditorias, verificações de resistência, inspeções da estação de trabalho e revisão do processo.
Sem treinamento e verificação, as regras de ESD podem existir no papel, mas falhar no manuseio diário.

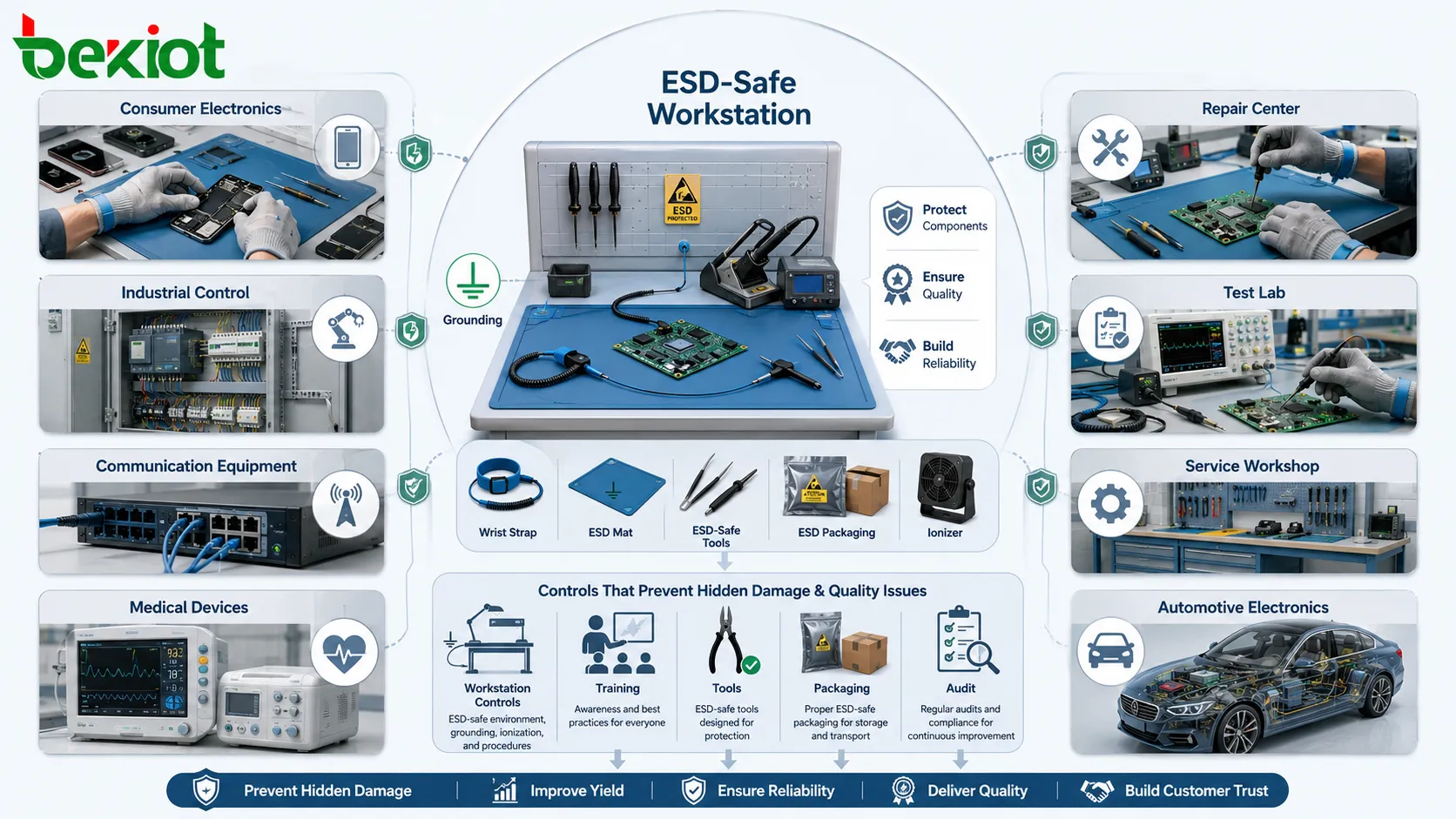

Aplicações em Diferentes Sistemas
A proteção contra ESD é necessária onde quer que dispositivos eletrônicos sejam tocados, manuseados, instalados, reparados ou conectados a interfaces externas. O nível de proteção exigido depende do ambiente e do risco.
Eletrônicos de Consumo
Telefones, tablets, laptops, vestíveis, controles de jogos, fones de ouvido, dispositivos de casa inteligente e carregadores são tocados com frequência pelos usuários. Botões, telas, portas, carcaças e conectores precisam tolerar eventos de ESD do cotidiano.
Um bom projeto de ESD ajuda a evitar reinicializações, falhas de toque, danos às portas, problemas de carregamento e mau funcionamento visível ao usuário.
Sistemas de Controle Industrial
Controladores industriais, IHMs, sensores, módulos de CLP, acionamentos de motores e dispositivos de E/S remota podem ser instalados em ambientes eletricamente ruidosos. Os operadores podem tocar painéis, cabos, terminais e caixas metálicas durante o trabalho normal.
A proteção industrial contra ESD deve ser coordenada com o projeto de compatibilidade eletromagnética (EMC), aterramento, cabeamento do armário, blindagem e proteção contra surtos.
Equipamentos de Comunicação e Interfonia
Dispositivos de comunicação geralmente incluem fones, alto-falantes, microfones, botões, portas Ethernet, entradas de alimentação, saídas a relé e painéis acessíveis ao usuário. Esses pontos de toque e interfaces precisam de atenção à ESD.
Em projetos de pontos de ajuda externos ou comunicação em instalações, a série de interfones Becke Telcom BHP-SOS pode ser considerada, onde chamadas de emergência robustas, interação por botão e proteção de interface precisam ser revisadas em conjunto com o aterramento do local e as condições de instalação.
Dispositivos Médicos e de Laboratório
Equipamentos médicos e de laboratório podem conter sensores sensíveis, displays, circuitos de medição e interfaces de dados. A ESD pode afetar a precisão, a confiabilidade ou a disponibilidade do dispositivo.
Os procedimentos de projeto e manuseio devem estar alinhados com o nível de risco do dispositivo, o ambiente operacional e os requisitos regulamentares.
Sistemas Automotivos e de Transporte
Veículos, sistemas ferroviários, estações de recarga, máquinas de bilhetes, painéis de informação ao passageiro e terminais de transporte enfrentam toque humano frequente e condições ambientais variáveis.
A proteção contra ESD ajuda a melhorar a confiabilidade de botões, telas, conectores, módulos de comunicação e eletrônica de controle.
Estações de Trabalho de Fabricação e Reparo
Fábricas de eletrônicos, centros de reparo, laboratórios de teste e oficinas de serviço devem controlar a ESD durante o manuseio. Os componentes podem estar mais vulneráveis antes de serem montados em produtos protegidos.
Controles da estação de trabalho, treinamento, ferramentas, embalagem e auditorias são essenciais para reduzir danos ocultos e problemas de qualidade.
Problemas Comuns Relacionados à ESD
Problemas de ESD podem se manifestar como falha evidente de hardware ou instabilidade sutil. Como os eventos de descarga são rápidos e muitas vezes invisíveis, a causa raiz pode ser difícil de encontrar sem testes estruturados.
Reinicialização Inesperada do Dispositivo
Um dispositivo pode reiniciar quando um usuário toca um botão, cabo, estrutura metálica ou conector. Isso pode indicar que a energia da descarga está entrando nas linhas de reset, nos circuitos de alimentação, nas interfaces de comunicação ou nos pinos do processador.
Podem ser necessários aterramento melhorado, componentes de proteção, filtragem, mudanças de leiaute e design do gabinete.
Falha da Porta de Comunicação
Portas como Ethernet, USB, serial, áudio, contato seco e entradas de alimentação podem ser danificadas por eventos de ESD. As falhas podem aparecer como perda de conexão, comunicação intermitente, alta taxa de erro ou dano total à porta.
A proteção específica da interface deve ser selecionada de acordo com a taxa de dados, limites de capacitância, tensão de trabalho e nível de exposição.
Alarmes Falsos ou Erros de Entrada
A ESD pode disparar sinais de entrada falsos, pressionamentos de tecla, eventos de alarme, leituras de sensor ou comandos de controle. Isso é especialmente problemático para sistemas de controle de acesso, alarme, controles industriais e dispositivos de emergência.
Antirrepique, filtragem, blindagem, aterramento e proteção de entrada podem reduzir disparos falsos.
Falhas de Confiabilidade Latentes
Um produto pode passar no teste final, mas falhar mais tarde porque a ESD enfraqueceu um componente durante a produção ou o serviço. Essas falhas são caras porque podem aparecer após a remessa ou instalação.
É por isso que os programas de controle de ESD são importantes nos processos de fabricação e reparo, e não apenas no projeto do produto.
Considerações para Seleção e Implantação
Ao avaliar a proteção contra ESD, compradores e engenheiros devem revisar tanto as classificações da folha de dados quanto as condições reais de instalação. A classificação de um produto só tem significado quando a aplicação, a fiação, o aterramento e o ambiente são considerados.
Verifique o Método de Teste Classificado
Uma folha de dados pode informar um valor de ESD, mas também deve mostrar se a classificação se refere a descarga por contato, descarga pelo ar, HBM, CDM ou outro método de teste. Eles não são intercambiáveis.
Para equipamentos acabados, o teste de imunidade em nível de sistema costuma ser mais relevante do que as classificações apenas dos componentes.
Revise os Pontos de Toque Expostos
Qualquer parte tocada pelos usuários deve ser revisada. Botões, alças, telas, conchas de conectores, teclados, caixas metálicas, parafusos e portas externas podem se tornar pontos de descarga.
Em dispositivos públicos ou industriais, os pontos de toque podem ser expostos a eventos de ESD mais frequentes e intensos do que produtos de consumo para ambientes internos.
Considere o Aterramento da Instalação
A proteção contra ESD frequentemente depende do aterramento e da equipotencialização. Se a instalação não fornecer uma referência ou caminho de descarga adequado, a proteção pode ser menos eficaz.
Armários externos, postes metálicos, painéis de controle, racks, cabos blindados e sistemas de alimentação devem ser revisados como parte da instalação completa.
Coordene a ESD com EMC e Proteção contra Surtos
A ESD é uma parte da compatibilidade eletromagnética. Os produtos também podem precisar de proteção contra transientes elétricos rápidos, surtos, interferência irradiada, interferência conduzida e eventos relacionados a descargas atmosféricas.
Para sistemas externos e industriais, a proteção contra ESD deve ser coordenada com o projeto mais amplo de EMC e de proteção contra surtos, em vez de ser tratada separadamente.
Melhores Práticas para Proteção contra ESD
Uma boa proteção contra ESD combina projeto do produto, manuseio controlado, instalação correta e inspeção periódica. Nenhuma medida isolada resolve todos os riscos de ESD.
Projete a Proteção desde o Início
A proteção contra ESD deve ser incluída no início do projeto do produto. Esperar até depois do teste de conformidade geralmente leva a reprojetos difíceis, custo extra e comprometimentos no leiaute.
O planejamento antecipado permite que os engenheiros posicionem os componentes de proteção corretamente, moldem os caminhos de descarga, projetem os gabinetes e selecionem os conectores adequados.
Use Proteção em Camadas
A proteção em camadas pode incluir espaçamento mecânico, blindagem, aterramento, diodos TVS, filtragem, isolação, recuperação por software e controles de manuseio.
Se uma camada for imperfeita, as outras podem ajudar a reduzir o risco. Essa abordagem é mais robusta do que depender de um único componente.
Controle o Local de Trabalho
Para a fabricação e o reparo, use áreas de trabalho seguras contra ESD, ferramentas de aterramento, embalagens aprovadas, treinamento e verificação. Placas sensíveis não devem ser colocadas sobre superfícies plásticas comuns, espumas, carpetes ou superfícies não aterradas.
O controle do local de trabalho reduz danos ocultos e melhora a qualidade do produto antes que o equipamento chegue ao campo.
Teste Cenários de Uso Real
Os testes de ESD devem refletir os pontos de toque e os padrões de uso reais. Teste conectores, botões, peças metálicas, emendas, portas e áreas acessíveis ao usuário. Considere tanto a condição ligada quanto a operacional, quando aplicável.
Testes realistas ajudam a identificar problemas que podem não aparecer em simples verificações de laboratório.
Documente as Classificações e Limitações
As classificações de ESD, as condições de teste, as portas protegidas, os requisitos de instalação e as precauções de manuseio devem ser claramente documentados. As equipes de manutenção e os integradores de sistema precisam dessas informações durante a implantação.
Uma documentação clara evita o uso indevido e ajuda as equipes a entender o que o produto foi projetado para tolerar.
Perguntas Frequentes (FAQ)
A ESD pode danificar um dispositivo mesmo que nenhuma faísca seja visível?
Sim. Muitos eventos de ESD são pequenos demais para serem vistos ou sentidos, mas ainda são fortes o suficiente para danificar componentes eletrônicos sensíveis ou criar problemas de confiabilidade latentes.
Um gabinete plástico previne todos os problemas de ESD?
Não. O plástico pode reduzir o contato direto com os circuitos internos, mas a descarga ainda pode entrar por emendas, botões, conectores, cabos, parafusos ou frestas de ar próximas. O design do gabinete deve ser revisado em conjunto com a proteção do circuito.
Por que alguns dispositivos passam nos testes de fábrica, mas falham mais tarde devido à ESD?
O dano latente por ESD pode enfraquecer componentes sem causar falha imediata. O dispositivo pode passar nos testes básicos, mas falhar mais tarde, após mudanças de temperatura, operação repetida ou estresse elétrico adicional.
Proteção contra ESD e proteção contra surtos são a mesma coisa?
Não. A ESD é um evento de descarga muito rápido, geralmente relacionado à eletricidade estática e ao contato humano ou de objeto. Os eventos de surto são frequentemente transientes de maior energia provenientes de sistemas de potência, comutações ou efeitos relacionados a raios. Ambos podem precisar de proteção, mas os métodos de projeto são diferentes.
Como os técnicos de serviço podem reduzir o risco de ESD no campo?
Eles podem usar pulseiras de aterramento para ESD quando apropriado, evitar superfícies plásticas comuns, manter as placas em embalagens de proteção, aterrar a si mesmos e às ferramentas corretamente, controlar os procedimentos de manuseio e evitar tocar desnecessariamente nos componentes expostos.
O que deve ser verificado se um dispositivo reinicia ao ser tocado?
Verifique o aterramento, a equipotencialização do gabinete, a proteção de botões e conectores, o leiaute da PCI, a filtragem do circuito de reset, a blindagem do cabo, a estabilidade da alimentação e se o ponto de toque exposto possui um caminho de descarga adequado.
