A Zona 21 é uma classificação de área perigosa usada para locais onde é provável que ocorra ocasionalmente durante a operação normal uma atmosfera explosiva na forma de uma nuvem de poeira combustível no ar. Em termos práticos, situa-se entre a Zona 20, onde uma atmosfera explosiva de poeira está presente de forma contínua, por longos períodos ou com frequência, e a Zona 22, onde nuvens de poeira não são prováveis na operação normal e, se ocorrerem, persistem apenas por um curto período. Esta classificação é amplamente utilizada em setores industriais que lidam com pós, fibras, grânulos e materiais particulados finos que podem formar nuvens de poeira inflamáveis quando libertados, dispersos ou agitados.
Compreender a Zona 21 é importante porque os perigos da poeira combustível são frequentemente subestimados. A poeira pode acumular-se silenciosamente nas superfícies dos equipamentos, dentro dos sistemas de transporte ou em torno de pontos de transferência. Uma vez dispersa no ar e exposta a uma fonte de ignição suficiente, essa nuvem de poeira pode inflamar-se rapidamente. Como resultado, a classificação de uma área como Zona 21 afeta a seleção de equipamentos, o design das caixas, a limitação de temperatura, as entradas de cabos, as rotinas de inspeção e a abordagem geral à proteção contra explosões.
O que é uma Área Perigosa de Poeira Zona 21?
Uma área perigosa de poeira Zona 21 é um local onde é provável que ocorra uma nuvem de poeira combustível ocasionalmente durante a operação normal. A frase "operação normal" é importante. Não se refere apenas à operação ideal em condições de laboratório. Também cobre os tipos de libertações que podem acontecer durante a atividade industrial comum, como ciclos de enchimento, esvaziamento, transferência, peneiramento, mistura ou limpeza. Se essas atividades comuns puderem criar uma nuvem de poeira combustível de tempos em tempos, a área circundante pode precisar ser classificada como Zona 21.

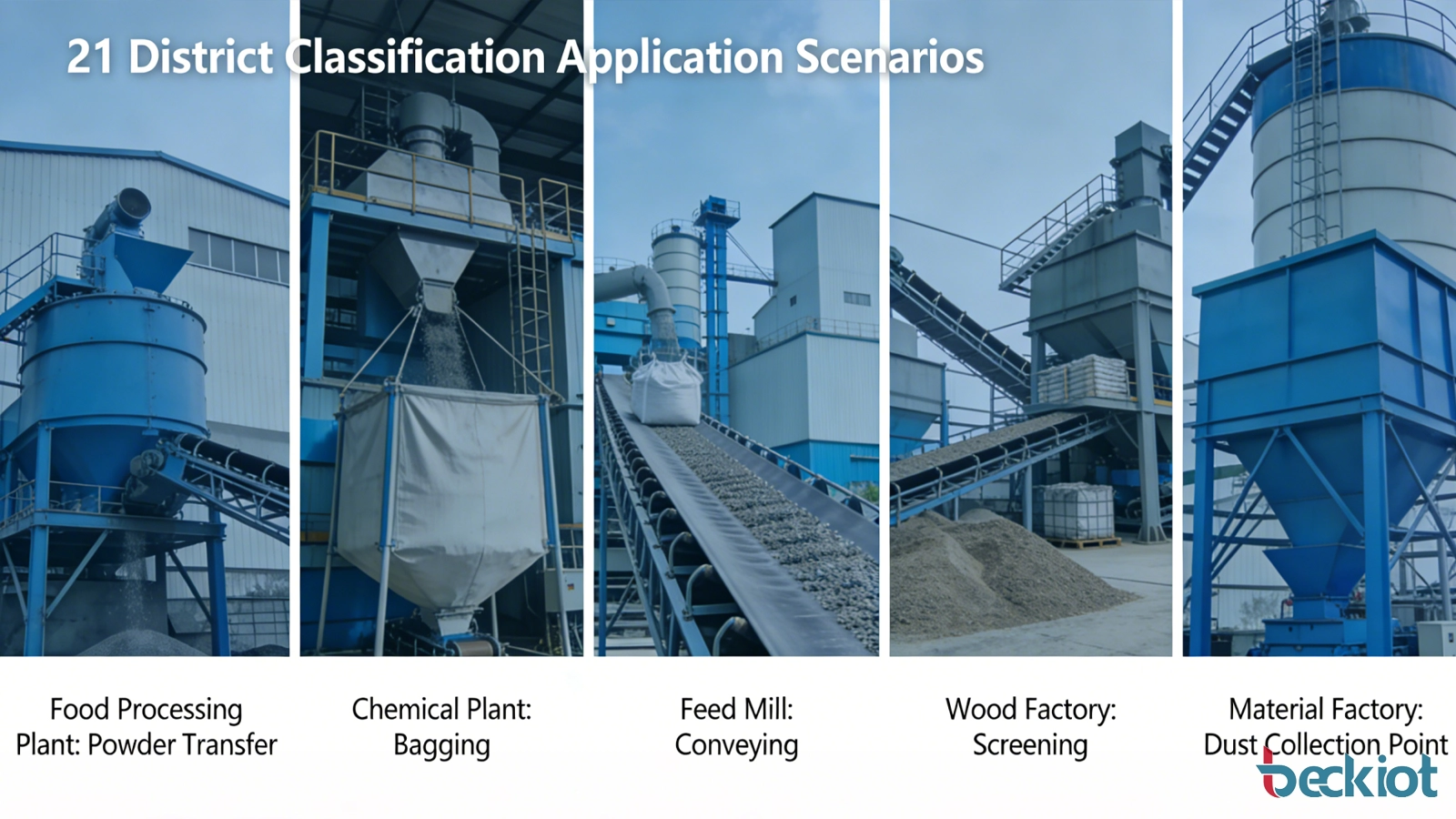

Localizações típicas de Zona 21 incluem a área ao redor de estações de descarga de sacos, pontos de descarga de elevadores de caçambas, transportadores, misturadores, moinhos, peneiras, ciclones, máquinas de embalagem e aberturas de inspeção em equipamentos de manuseio de poeira. Em fábricas de alimentos, isso pode envolver farinha, açúcar, amido, leite em pó, cacau e poeira de ração. No processamento de madeira, pode envolver poeira de lixamento e corte. Em fábricas químicas e farmacêuticas, pode envolver pós orgânicos finos. Em metais, certos materiais finamente divididos também podem criar perigos de poeira combustível sob as condições certas.
A Zona 21 não é definida apenas pela poeira. A poeira deve ser combustível, deve ser capaz de se dispersar no ar, e o cenário de libertação deve ser credível na operação normal. A classificação de áreas depende, portanto, das propriedades do material, frequência de libertação, ventilação, limpeza, acumulação de camadas, disposição dos equipamentos e comportamento do processo.
Quais Normas Definem a Zona 21?
O principal quadro internacional vem da série IEC 60079. Para a classificação de áreas de poeira, a IEC 60079-10-2 aborda atmosferas explosivas de poeira e fornece a base para decidir se uma área deve ser classificada como Zona 20, Zona 21 ou Zona 22. Para construção, teste e marcação de equipamentos, a IEC 60079-0 define os requisitos gerais para equipamentos Ex, enquanto a IEC 60079-31 cobre a proteção por caixa "t" para atmosferas explosivas de poeira. Para projeto, seleção e instalação de equipamentos elétricos, a IEC 60079-14 é a referência central, e a inspeção e manutenção do ciclo de vida são abordadas através da IEC 60079-17.
No mercado europeu, o quadro ATEX também é muito importante. A Diretiva 1999/92/CE trata da segurança no local de trabalho e da classificação de áreas perigosas, incluindo a definição formal de Zona 21 para atmosferas de poeira combustível. A Diretiva 2014/34/UE aborda equipamentos e sistemas de proteção destinados a serem usados em atmosferas potencialmente explosivas. Sob o ATEX, a Zona 21 normalmente requer equipamentos adequados para aplicações de Categoria 2D, o que corresponde a um alto nível de proteção contra perigos de poeira.
Estas normas e diretivas trabalham em conjunto, não independentemente. A classificação de áreas determina o nível de perigo, as normas de produto determinam como os equipamentos são projetados e testados, e as normas de instalação e manutenção determinam se o conceito de proteção permanece válido durante toda a vida útil do equipamento.
Como a Zona 21 é Avaliada na Prática
Em instalações reais, a Zona 21 é determinada por meio de um estudo de classificação de áreas baseado em risco. Os engenheiros examinam a fonte de libertação de poeira, a quantidade de poeira, a forma como a poeira se dispersa, a probabilidade de formação de nuvens, a eficácia da ventilação e a duração durante a qual uma atmosfera explosiva pode permanecer presente. As camadas de poeira também são importantes, porque a poeira acumulada pode ser levantada no ar pelo fluxo de ar, vibração, perturbação mecânica ou atividade de limpeza. Além disso, superfícies quentes cobertas por camadas de poeira podem criar risco de ignição mesmo sem uma nuvem de poeira visível.
Devido a isso, a classificação de áreas não é apenas sobre poeira transportada pelo ar num único momento. Também considera como a planta se comporta ao longo do tempo. Um ponto de transferência que liberta poeira brevemente, mas repetidamente durante cada ciclo de lote, pode ainda justificar a classificação Zona 21. Da mesma forma, uma área de inspeção de tremonha que é frequentemente aberta durante a operação comum pode criar um padrão de libertação ocasional, mas esperado. Uma boa limpeza e extração podem reduzir a extensão da zona perigosa, mas não eliminam a necessidade de classificação adequada quando a libertação de poeira combustível permanece credível.
Classificações de Proteção e Marcações Ex para Zona 21
Uma das ideias mais importantes na seleção de equipamentos para Zona 21 é que o desempenho comum à prova de poeira não é suficiente por si só. Um produto deve ser adequado para atmosferas explosivas de poeira, não apenas resistente à entrada de sujidade. É por isso que os engenheiros vão além de uma simples classificação IP e avaliam a marcação Ex completa, o conceito de caixa, a limitação de temperatura, a base de certificação e as condições de instalação.
1. Nível de proteção do equipamento e categoria ATEX
A Zona 21 geralmente se alinha com o Nível de Proteção do Equipamento Db no sistema IEC e com a Categoria 2D no quadro ATEX. Isso indica equipamento destinado a ser usado onde é provável que ocorra uma atmosfera explosiva de poeira ocasionalmente na operação normal. Por outras palavras, o produto deve fornecer um alto nível de proteção contra perigos de poeira, não apenas durabilidade industrial normal.
2. Proteção por caixa "t"
Para muitos produtos elétricos usados em atmosferas de poeira, o conceito de proteção típico é Ex t, também escrito em marcações como Ex tb. A IEC 60079-31 aborda esta técnica de proteção. Concentra-se em evitar a entrada de poeira na caixa e limitar a temperatura da superfície para que nuvens ou camadas de poeira não sejam inflamadas. Para uso em Zona 21, a marcação frequentemente inclui o nível "b", como Ex tb, juntamente com o grupo de poeira apropriado e o EPL.
3. Grupos de poeira IIIA, IIIB e IIIC
As atmosferas de poeira são ainda divididas em categorias do Grupo III. IIIA cobre partículas volantes combustíveis, IIIB cobre poeira não condutora e IIIC cobre poeira condutora. Isto é importante porque a poeira condutora é geralmente mais exigente do ponto de vista do projeto do equipamento. Um produto para Zona 21 marcado para o Grupo IIIC normalmente pode também abordar aplicações IIIA e IIIB menos severas, mas o contrário não é verdade.
4. Marcação de temperatura da superfície
Para perigos de poeira, o controlo da temperatura é crítico. As marcações dos equipamentos frequentemente especificam uma temperatura máxima da superfície, como T85°C ou T120°C. O produto selecionado deve permanecer abaixo das características de ignição da poeira real presente, com uma margem de engenharia adequada. Isto é especialmente importante onde camadas de poeira podem acumular-se, porque uma camada de poeira isolante pode elevar a temperatura da superfície do equipamento e alterar o risco de ignição.
5. Proteção IP e integridade da caixa
As classificações IP ainda são importantes, mas devem ser lidas corretamente. A IEC 60529 define o sistema de código IP para proteção de caixas contra a entrada de partículas sólidas e líquidos. Em áreas perigosas de poeira, um alto nível de proteção contra a entrada de poeira é frequentemente necessário para apoiar o conceito de proteção Ex. Na prática, os engenheiros frequentemente procuram caixas herméticas à poeira, como IP6X, especialmente onde há poeira fina e condições de limpeza agressivas. No entanto, uma classificação IP por si só não prova a adequação para Zona 21. Deve ser combinada com o design Ex correto, testes, marcação e base de certificação.
Uma marcação típica para uma aplicação de poeira Zona 21 pode ser assim:
Ex tb IIIC T85°C Db
Ex identifica equipamento protegido contra explosões.
tb indica proteção por caixa "t" no nível relevante para poeira.
IIIC identifica o grupo de poeira mais exigente para poeira condutora.
T85°C indica a temperatura máxima de superfície permitida.
Db identifica o nível de proteção do equipamento adequado para Zona 21.
Porque a Classificação IP e a Classificação Ex Não São a Mesma Coisa
Esta é uma das fontes mais comuns de confusão. Uma caixa IP66 ou IP67 pode ser muito útil em ambientes industriais empoeirados ou húmidos, mas não é automaticamente equipamento protegido contra explosões. O código IP indica principalmente resistência à entrada de sólidos e água sob condições de teste definidas. A adequação para Zona 21, pelo contrário, depende se o equipamento foi projetado e avaliado para não inflamar uma atmosfera explosiva de poeira circundante. Isso requer consideração do design da caixa, comportamento térmico, condições de falha, materiais, resistência à entrada de poeira, marcação e certificação.
Em resumo, a classificação IP suporta a proteção ambiental, enquanto a classificação Ex aborda o risco de ignição em atmosferas explosivas. Para Zona 21, ambas podem ser importantes, mas não são intercambiáveis.
Aplicações Típicas do Equipamento para Zona 21
O equipamento para Zona 21 é utilizado em muitas indústrias onde a poeira combustível pode ser libertada durante a operação comum. Os seguintes exemplos estão entre os mais comuns:
Processamento de alimentos e grãos: moinhos de farinha, fábricas de ração, manuseio de açúcar, processamento de amido, transferência de cereais e embalagem de leite em pó.
Processamento de madeira: serrarias, linhas de lixamento, sistemas de extração de marcenaria, fábricas de pellets e fabricação de painéis.
Fábricas químicas e farmacêuticas: pós orgânicos finos, aditivos, intermediários e pontos de transferência de materiais em lote.
Metais e materiais avançados: pós metálicos finos selecionados, poeira de carbono e sistemas de manuseio de materiais especiais.
Reciclagem e manuseio de sólidos a granel: pontos de transferência, separadores, linhas de trituração, sistemas de dosagem e interfaces de coleta de poeira.
Nestes ambientes, os produtos comuns para Zona 21 podem incluir telefones industriais, estações de interfone, estações de controlo locais, caixas de junção, iluminação, altifalantes, dispositivos de alarme, sensores, motores, prensa-cabos e caixas para câmaras, desde que estejam corretamente certificados e instalados para uso em atmosferas explosivas de poeira.
Considerações de Seleção e Instalação para Zona 21
Escolher equipamento para Zona 21 não é apenas uma questão de comprar um produto certificado. A instalação deve preservar o conceito de proteção. As entradas de cabos, prensa-cabos, tampões, elementos de paragem, vedantes, métodos de montagem e acesso para manutenção precisam corresponder às condições de uso certificadas. A acumulação de poeira em torno de dispositivos geradores de calor deve ser considerada durante o layout. Os sistemas de ventilação e extração devem ser revistos em conjunto com o projeto elétrico, em vez de como uma questão separada.
Os engenheiros também devem verificar as propriedades reais da poeira da instalação, incluindo o comportamento das partículas, a tendência para formação de camadas, as características de ignição e a condutividade, quando relevante. Um produto adequado para uma linha de manuseio de pó pode não ser adequado para outra se o grupo de poeira ou o perfil de temperatura mudar. É por isso que os dados da placa de identificação, certificados e instruções de instalação devem ser sempre verificados em relação ao estudo de classificação do local.
Erros Comuns em Projetos de Zona 21
Assumir que o equipamento industrial comum à prova de poeira é automaticamente adequado para atmosferas explosivas de poeira.
Selecionar apenas pela classificação IP e ignorar a marcação Ex, o grupo de poeira e os dados de temperatura da superfície.
Ignorar o risco de poeira condutora onde o equipamento IIIC pode ser necessário.
Não considerar a acumulação de camadas de poeira nas superfícies da caixa.
Usar equipamento certificado, mas instalá-lo com prensa-cabos, entradas ou acessórios incompatíveis.
Tratar a classificação de áreas como um exercício de papelada em vez de uma avaliação de engenharia real.
Perguntas Frequentes (FAQ)
A Zona 21 é mais perigosa do que a Zona 22?
Sim. A Zona 21 indica que é provável que ocorra uma atmosfera explosiva de poeira ocasionalmente durante a operação normal, enquanto a Zona 22 significa que não é provável na operação normal e, se ocorrer, deve persistir apenas brevemente.
Que tipo de equipamento é normalmente usado na Zona 21?
Equipamento com um conceito de proteção Ex adequado para poeira, frequentemente marcado com EPL Db e usando frequentemente proteção por caixa como Ex tb, é comumente selecionado para aplicações de Zona 21. A escolha exata depende do grupo de poeira, requisito de temperatura e condições de instalação.
IP65 é suficiente para Zona 21?
Não por si só. A proteção IP por si só não estabelece a proteção contra explosões. Um produto para Zona 21 deve ter o design Ex correto, marcação e certificação, além de um nível de proteção de caixa apropriado.
Qual é a diferença entre Zona 20 e Zona 21?
A Zona 20 aplica-se onde uma atmosfera explosiva de poeira está presente de forma contínua, por longos períodos ou com frequência. A Zona 21 aplica-se onde é provável que ocorra ocasionalmente na operação normal.
As camadas de poeira podem ser perigosas mesmo sem uma nuvem de poeira visível?
Sim. As camadas de poeira podem tornar-se perigosas porque podem ser perturbadas e dispersas no ar, e também podem isolar superfícies quentes e aumentar o risco de ignição. É por isso que a limpeza e o controlo da temperatura são importantes em áreas perigosas de poeira.
A Zona 21 aplica-se apenas em ambientes interiores?
Não. Embora muitos perigos de processo de poeira estejam em interiores, a Zona 21 também pode existir no exterior, onde a poeira combustível é libertada, assenta e pode ser dispersa sob condições operacionais normais.
Conclusão
A Zona 21 é uma classificação importante para instalações onde nuvens de poeira combustível podem ocorrer ocasionalmente durante a operação normal. É regida por quadros reconhecidos como IEC 60079 e ATEX, e requer mais do que durabilidade industrial geral. A seleção correta do equipamento depende do conceito de proteção completo, incluindo marcação Ex, EPL ou categoria, grupo de poeira, temperatura da superfície, integridade da caixa e instalação conforme. Quando estes elementos são avaliados em conjunto, a proteção da Zona 21 torna-se uma tarefa de engenharia estruturada, em vez de um palpite baseado na aparência ou alegações genéricas de resistência à poeira.
