A Zona 22 é uma classificação de área perigosa utilizada para locais onde uma atmosfera explosiva na forma de nuvem de poeira combustível no ar não tem probabilidade de ocorrer em operação normal, mas, se ocorrer, persistirá apenas por um curto período. Em termos simples, a Zona 22 representa o nível de menor frequência na classificação de áreas com poeira combustível. Ainda é um local perigoso, mas menos severo que a Zona 20 e a Zona 21, pois a presença esperada de uma nuvem de poeira explosiva é mais rara e de duração mais curta.

Essa definição é importante porque muitas instalações industriais manipulam pós, grânulos, fibras e materiais particulados finos que podem formar nuvens de poeira em certas condições. Mesmo que a liberação de poeira seja infrequente, o risco não desaparece. Vazamentos menores, depósitos de poeira perturbados, liberação de curta duração durante a transferência, vedação imperfeita ou distúrbios temporários no processo ainda podem criar uma nuvem de poeira inflamável. Como resultado, a classificação Zona 22 continua altamente relevante no processamento de alimentos, produção de rações, marcenaria, produtos farmacêuticos, produtos químicos, reciclagem, manuseio de materiais e outras indústrias de sólidos a granel.

A Zona 22 é frequentemente mal compreendida por parecer uma área de “risco leve”. Na realidade, é uma classificação de perigo controlada que ainda exige seleção adequada de equipamentos, práticas corretas de instalação e compreensão clara da poeira realmente presente. Um ambiente empoeirado não é automaticamente Zona 22, e uma área Zona 22 não é automaticamente segura para equipamentos industriais comuns. A classificação deve estar vinculada à frequência de liberação, propriedades da poeira, acúmulo de camadas, ventilação e risco de ignição.

O que é uma Área Perigosa de Poeira da Zona 22?

Uma área perigosa de poeira da Zona 22 é um local onde uma nuvem de poeira combustível não tem probabilidade de ocorrer em operação normal e, se ocorrer, existirá apenas por um curto tempo. Essa formulação é precisa e deve ser lida com atenção. A poeira deve ser combustível. Deve ser capaz de ficar suspensa no ar. O cenário de liberação deve ser crível. E a duração provável da atmosfera explosiva deve ser breve, em vez de contínua ou ocasional como parte da operação ordinária.

Isso significa que a Zona 22 geralmente se aplica a áreas fora dos pontos primários de liberação de poeira, e não diretamente neles. Por exemplo, o ponto principal de descarga de um transportador de pó pode ser Zona 21, enquanto a área circundante mais distante, onde a poeira não é esperada, mas pode aparecer brevemente devido a vazamentos ou perturbações, pode ser Zona 22. Da mesma forma, o interior de um coletor de poeira pode ser Zona 20, as interfaces de equipamentos próximos podem ser Zona 21, e a área de trabalho externa com boa exaustão e manutenção pode ser Zona 22.

A Zona 22, portanto, desempenha um papel importante no projeto prático de plantas. Permite que os engenheiros definam o limite de menor risco de um perigo de poeira combustível, sem deixar de exigir proteção adequada. Não é um rótulo para “áreas sujas” em geral. Em vez disso, é uma classificação para locais onde uma nuvem de poeira explosiva de curta duração é possível, mesmo que não seja esperada durante as condições normais de operação.

Como a Zona 22 difere da Zona 20 e da Zona 21

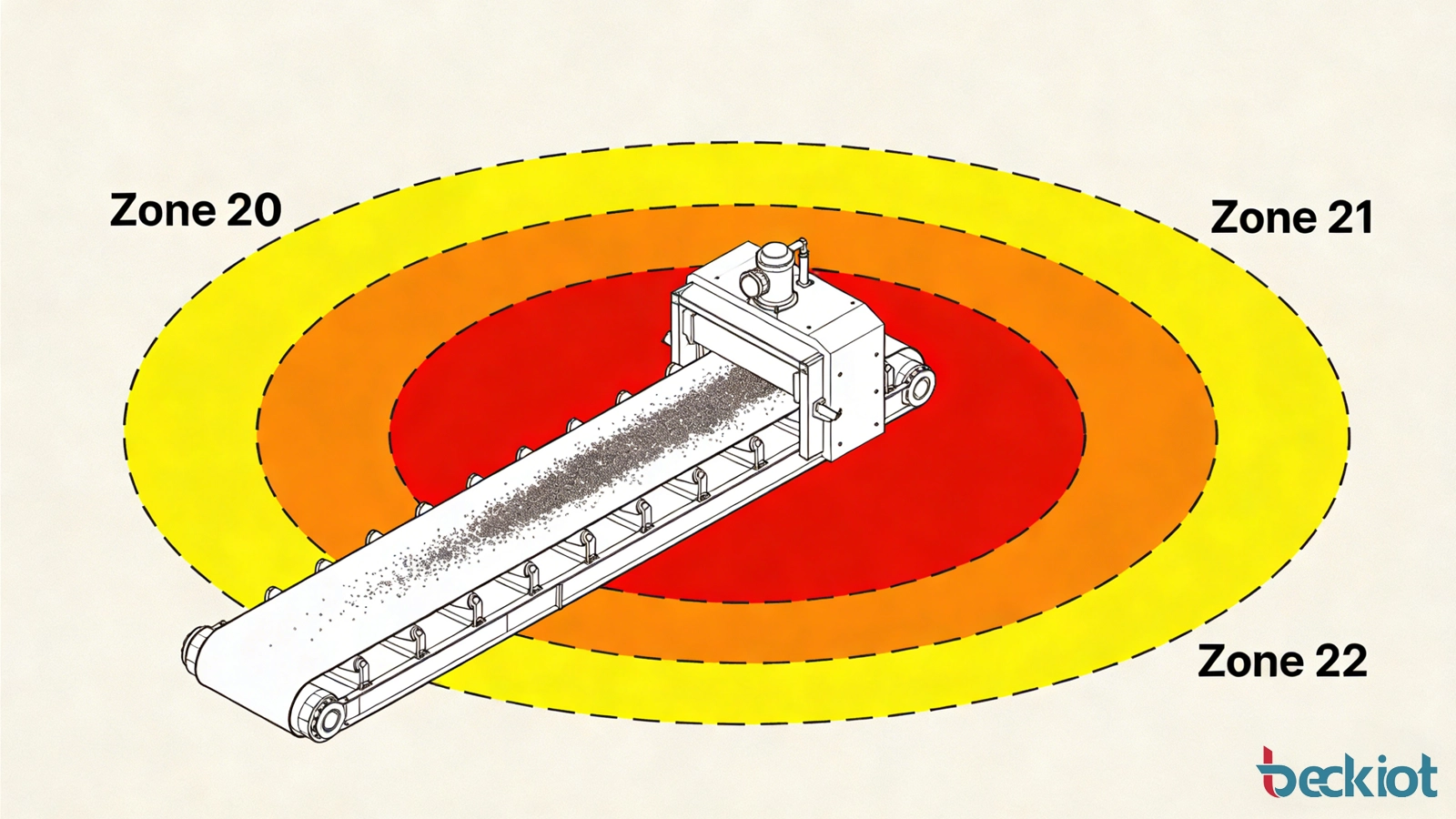

A forma mais fácil de entender a Zona 22 é compará-la com as outras zonas de poeira. A Zona 20 aplica-se onde uma atmosfera explosiva de poeira está presente continuamente, por longos períodos ou com frequência. A Zona 21 aplica-se onde tem probabilidade de ocorrer ocasionalmente em operação normal. A Zona 22 aplica-se onde não é provável em operação normal, mas, se ocorrer, deve persistir apenas brevemente.

É por isso que a mesma instalação pode conter as três zonas de poeira ao mesmo tempo. No interior de silos, filtros e vasos de processo fechados, o risco pode justificar a Zona 20. Em estações de enchimento, pontos de transferência e aberturas de equipamentos onde a liberação é esperada durante a operação ordinária, o risco pode justificar a Zona 21. Em espaços circundantes onde a liberação é anormal, limitada ou rapidamente dispersa, a classificação pode ser Zona 22.

A consequência prática é que os requisitos de equipamentos geralmente diferem de uma zona para outra. No entanto, a menor probabilidade na Zona 22 não significa que a proteção possa ser ignorada. Camadas de poeira, efeitos eletrostáticos, superfícies superaquecidas, manutenção deficiente ou condições temporárias de liberação ainda podem criar um cenário real de ignição.

Quais normas definem a Zona 22?

A estrutura internacional para classificação de áreas perigosas com poeira é baseada na série IEC 60079. A IEC 60079-10-2 aborda a classificação de áreas para atmosferas explosivas de poeira e é a referência principal usada para determinar se um local deve ser classificado como Zona 20, Zona 21 ou Zona 22. A IEC 60079-0 estabelece os requisitos gerais para equipamentos Ex, incluindo marcação e princípios fundamentais de construção, enquanto a IEC 60079-31 aborda a proteção de equipamentos contra ignição de poeira por invólucro “t” para atmosferas explosivas de poeira. Para projeto de instalação e seleção de equipamentos, a IEC 60079-14 é um documento-chave, e inspeção e manutenção são cobertas pela IEC 60079-17.

Na Europa, a estrutura ATEX é igualmente importante. A Diretiva 1999/92/CE fornece as definições de classificação de locais de trabalho para áreas perigosas e define formalmente a Zona 22 como um local onde uma atmosfera explosiva na forma de nuvem de poeira combustível no ar não tem probabilidade de ocorrer em operação normal, mas, se ocorrer, persistirá apenas por um curto período. A mesma diretiva também observa que camadas, depósitos e pilhas de poeira combustível devem ser considerados fontes que podem formar uma atmosfera explosiva. A Diretiva 2014/34/UE aborda equipamentos e sistemas de proteção destinados a serem usados em atmosferas potencialmente explosivas e suporta a estrutura de conformidade para produtos colocados no mercado da UE.

Essas normas e diretivas não devem ser tratadas como referências isoladas. A classificação de áreas, certificação de equipamentos, projeto de instalação e inspeção contínua interagem todas. Um projeto correto para Zona 22 depende de todos eles trabalhando em conjunto.

Como a Zona 22 é avaliada em instalações reais

Na prática, a classificação Zona 22 resulta de um estudo de classificação de áreas, e não de suposições. Os engenheiros analisam as propriedades da poeira combustível, layout do processo, quantidade de material manipulado, fontes de liberação de poeira, frequência e duração da liberação, padrões de fluxo de ar, eficácia da exaustão e condições de manutenção. Também avaliam se depósitos de poeira podem se acumular e depois ficar suspensos no ar devido a vibrações, limpeza, ação mecânica ou fluxo de ar acidental.

A ventilação e o confinamento são especialmente importantes na avaliação da Zona 22. Um sistema de transferência bem fechado com exaustão local eficaz pode limitar a extensão perigosa a uma zona circundante menor. Da mesma forma, uma planta com forte manutenção e controle de poeira pode evitar o acúmulo generalizado e reduzir o tamanho crível de uma nuvem de poeira perigosa. Mesmo assim, a classificação não pode depender de otimismo. Os engenheiros devem considerar o comportamento operacional real, e não apenas a intenção de projeto ideal.

Esta é uma das razões pelas quais a Zona 22 é comum em áreas periféricas de processos. A liberação pode ser infrequente e a nuvem pode durar apenas brevemente, mas se o evento puder ocorrer de forma realista e a poeira for combustível, uma classificação de perigo ainda pode ser necessária.

Índices de Proteção e Marcações Ex para a Zona 22

Ao selecionar equipamentos para a Zona 22, o erro mais comum é focar apenas em se um produto é “à prova de poeira”. A seleção para Zona 22 exige mais do que uma alegação genérica de proteção contra ingresso. O produto deve ser adequado para uma atmosfera explosiva de poeira combustível, o que significa que os engenheiros precisam analisar a marcação Ex completa, nível de proteção do equipamento, grupo de poeira, temperatura superficial máxima, base de certificação e condições de instalação.

1. Nível de proteção do equipamento e categoria ATEX

A Zona 22 geralmente corresponde ao Nível de Proteção do Equipamento Dc na abordagem IEC e é frequentemente associado na prática a equipamentos de Categoria 3D em aplicações ATEX. Equipamentos de maior proteção também podem ser usados quando apropriado, mas o ponto principal é que o produto selecionado deve ser adequado para a zona real e o perigo de poeira identificados no estudo de classificação.

2. Proteção por invólucro “t”

Para muitos produtos elétricos em atmosferas de poeira, o conceito de proteção mais conhecido é Ex t, com equipamentos para Zona 22 frequentemente marcados como Ex tc. Esse método é abordado pela IEC 60079-31 e baseia-se na integridade do invólucro, juntamente com a limitação da temperatura superficial, para que a poeira combustível fora do equipamento não seja inflamada. É amplamente utilizado para telefones industriais, alto-falantes, balizas, caixas de derivação, iluminação, estações de controle, caixas de câmeras e produtos similares destinados a locais com poeira combustível.

3. Grupos de poeira IIIA, IIIB e IIIC

Equipamentos para atmosferas de poeira também são atribuídos a categorias do Grupo III. IIIA refere-se a fibras combustíveis, IIIB a poeira não condutora e IIIC a poeira condutora. Essa distinção é importante porque a poeira condutora impõe maiores exigências ao projeto do invólucro e à integridade da proteção. Equipamentos certificados para o Grupo IIIC são geralmente adequados para os grupos de poeira IIIA e IIIB, menos exigentes, desde que o restante da marcação e os limites de temperatura sejam apropriados.

4. Temperatura superficial máxima

Para perigos de poeira combustível, o controle da temperatura superficial é crítico. Marcações de equipamentos para Zona 22 podem especificar uma temperatura superficial máxima como T85°C, T100°C ou T120°C. O limite de temperatura selecionado deve permanecer abaixo das características de ignição da poeira realmente presente, com margem de engenharia que considere tanto nuvens de poeira suspensas no ar quanto camadas de poeira na superfície do invólucro.

5. Índice IP e integridade do invólucro

Os índices IP ainda importam na Zona 22, pois a resistência do invólucro ao ingresso de poeira faz parte da manutenção da integridade da proteção. A IEC 60529 define o sistema de Código IP para proteção de invólucros contra ingresso de sólidos e água. No entanto, o código IP é apenas uma parte da avaliação. Um índice IP elevado não prova automaticamente que o equipamento é adequado para atmosferas explosivas de poeira. A conformidade com a Zona 22 exige o conceito de proteção Ex relevante e base de certificação, além de vedação ambiental adequada.

Uma marcação típica para uma aplicação de poeira na Zona 22 pode ser:

Ex tc IIIC T120°C Dc

• Ex identifica equipamentos à prova de explosão.

• tc indica o conceito de proteção contra poeira por invólucro para uso na Zona 22.

• IIIC identifica adequação para poeira condutora, a categoria de poeira do Grupo III mais exigente.

• T120°C indica a temperatura superficial máxima permitida.

• Dc identifica o nível de proteção do equipamento comumente associado à Zona 22.

Por que o Índice IP não equivale à Marcação Ex

Um dos erros de compra mais comuns é supor que um produto IP65 ou IP66 é automaticamente adequado para a Zona 22. Isso não está correto. O código IP indica principalmente o grau de proteção contra ingresso de partículas sólidas e água em condições de teste padronizadas. Por si só, não diz nada sobre o controle de ignição em uma atmosfera de poeira combustível.

A proteção Ex aborda uma questão diferente: se o equipamento pode operar sem se tornar uma fonte eficaz de ignição em uma atmosfera potencialmente explosiva. Isso requer consideração do comportamento térmico, projeto do invólucro, seleção de materiais, tolerância a falhas, desempenho contra ingresso de poeira, marcação, testes e certificação. Em outras palavras, o índice IP suporta a proteção ambiental, enquanto a marcação Ex aborda a segurança contra explosões. Um produto para Zona 22 geralmente precisa de ambos, mas um não substitui o outro.

Aplicações Típicas de Equipamentos para Zona 22

Equipamentos para Zona 22 são amplamente utilizados em áreas circundantes a processos com poeira combustível, onde a probabilidade de uma nuvem de poeira é limitada, mas ainda crível. Aplicações típicas incluem:

1. Usinas de alimentos e grãos: espaços periféricos em torno do manuseio de farinha, transferência de açúcar, produção de rações, dosagem de cereais e linhas de embalagem de pós.

2. Marcenarias e usinas de painéis: áreas circundantes próximas a linhas de lixamento, equipamentos de transporte de serragem, interfaces de exaustão e sistemas de manuseio de pellets.

3. Produção química e farmacêutica: zonas externas de processo em torno de pontos de transferência de pós, misturadores, equipamentos de enchimento e células de embalagem com liberação controlada de poeira.

4. Materiais a granel e reciclagem: áreas periféricas próximas a separadores, caixas, equipamentos de dosagem e transportadores fechados que manipulam sólidos finos combustíveis.

5. Serviços utilitários e de planta: dispositivos de alarme locais, interfones, estações de chamada, alto-falantes e produtos de controle de campo instalados próximos a espaços de processo classificados por poeira.

Nessas localizações, a categoria de produtos pode incluir telefones industriais, estações de interfone, alto-falantes com corneta, balizas de aviso, estações de operador, caixas de derivação, caixas de câmeras, luminárias, painéis locais e acessórios de cabos, desde que sejam devidamente classificados para a atmosfera de poeira classificada.

Localizações Comuns da Zona 22 em Layouts de Plantas

A Zona 22 geralmente aparece nas zonas externas ou circundantes de equipamentos de processo, e não dentro dos próprios equipamentos. Exemplos podem incluir o espaço em torno de uma máquina de ensacamento com exaustão eficaz de poeira, a área próxima a um ponto de inspeção de transportador de parafuso, a área do piso próxima a uma interface de descarga de silo ou o corredor circundante fora de uma linha de processo de pó geralmente fechada. Também pode aparecer próximas a saídas de coletores de poeira, calhas de transferência ou portas de acesso normalmente fechadas, mas que podem permitir a fuga de poeira por curto período.

Em muitas instalações, a classificação Zona 22 também depende muito da qualidade da manutenção. Depósitos de poeira em pisos, vigas, bandejas de cabos e tops de equipamentos não são apenas um problema de limpeza. Eles podem se tornar uma fonte de perigo se perturbados e dispersos no ar. É por isso que a classificação de áreas não pode ser separada da disciplina de manutenção.

Considerações de Seleção e Instalação para a Zona 22

Mesmo que a área seja apenas Zona 22, a qualidade da instalação continua importante. O conceito de proteção de equipamentos certificados pode ser comprometido por gaxetas de cabo inadequadas, vedações faltantes, entradas incorretas, invólucros danificados, montagem imprópria ou modificações não autorizadas. Acessórios e cabeamento de campo devem corresponder à certificação do produto e às condições reais de uso. Ambientes externos ou de lavagem podem impor exigências adicionais relacionadas à corrosão, exposição às intempéries e ingresso de água, mas esses requisitos ambientais não devem comprometer a proteção contra explosões.

Os engenheiros também devem confirmar as propriedades reais da poeira combustível do material do processo. Poeira condutora, poeira com baixa temperatura de ignição ou formação espessa de camadas de poeira podem alterar a adequação de um produto que, de outra forma, pareceria aceitável. Marcações de placa e certificados devem sempre ser verificados em relação ao estudo de classificação de áreas, em vez de selecionados por aparência ou hábito passado.

Erros Comuns em Projetos de Zona 22

• Supor que a Zona 22 tem risco muito baixo para exigir equipamentos para áreas perigosas.

• Escolher apenas pelo índice IP, sem verificar a marcação Ex e a certificação.

• Ignorar camadas de poeira e focar apenas na poeira suspensa visível no ar.

• Não verificar o grupo de poeira correto, especialmente onde poeira condutora pode estar presente.

• Usar equipamentos certificados, mas combiná-los com entradas de cabo ou acessórios incompatíveis.

• Negligenciar a manutenção, que pode transformar poeira depositada em uma fonte secundária de perigo.

• Tratar a classificação de áreas como um exercício documental, em vez de um julgamento de engenharia vinculado ao processo real.

Perguntas Frequentes

A Zona 22 é a mesma que uma área empoeirada comum?

Não. Uma área empoeirada não é automaticamente uma área perigosa. A Zona 22 significa especificamente um local onde uma atmosfera explosiva na forma de nuvem de poeira combustível não tem probabilidade de ocorrer em operação normal, mas, se ocorrer, existirá apenas por um curto tempo.

A Zona 22 é menos severa que a Zona 21?

Sim. A Zona 21 aplica-se onde uma nuvem de poeira explosiva tem probabilidade de ocorrer ocasionalmente em operação normal. A Zona 22 aplica-se onde não é provável em operação normal e, se ocorrer, deve persistir apenas brevemente.

Equipamentos comuns com classificação IP podem ser usados na Zona 22?

Não automaticamente. Um índice IP elevado pode ajudar na vedação ambiental, mas por si só não demonstra adequação para uma atmosfera explosiva de poeira combustível. O equipamento deve ter o conceito de proteção Ex e certificação corretos.

Qual marcação é comumente vista em produtos para Zona 22?

Um exemplo comum é Ex tc IIIC T120°C Dc, embora a marcação exata dependa do método de proteção, grupo de poeira, requisito de temperatura e projeto do produto.

Equipamentos com classificação superior podem ser instalados na Zona 22?

Sim. Equipamentos de maior proteção podem ser usados quando apropriado. Na prática, produtos adequados para zonas de poeira mais exigentes são frequentemente usados na Zona 22 quando a padronização ou requisitos do local suportam essa abordagem.

Por que camadas de poeira são importantes se a Zona 22 diz respeito a nuvens de poeira?

Porque a poeira depositada pode depois ficar suspensa no ar e formar uma nuvem, e também pode isolar superfícies quentes e afetar o risco de ignição. Camadas, depósitos e pilhas de poeira, portanto, permanecem importantes na avaliação de áreas perigosas com poeira.

Conclusão

A Zona 22 é a classificação de área perigosa para locais onde uma atmosfera explosiva na forma de nuvem de poeira combustível não é provável durante a operação normal, mas pode ocorrer brevemente em condições críveis de liberação. É regida por estruturas reconhecidas, como a IEC 60079 e a ATEX, e deve ser avaliada por meio de classificação adequada de áreas, em vez de suposições. A seleção correta de equipamentos depende de mais do que um invólucro genérico à prova de poeira. Os engenheiros devem considerar a marcação Ex completa, grupo de poeira, limite de temperatura, nível de proteção do equipamento, desempenho IP, qualidade da instalação e as condições reais do processo no local. Quando esses fatores são tratados em conjunto, a proteção da Zona 22 torna-se uma tarefa de engenharia clara e gerenciável.
