La humedad operativa es el intervalo de humedad relativa en el que un producto, equipo, sistema o componente puede funcionar con fiabilidad mientras está encendido y ejecuta su función prevista. Indica la cantidad de humedad del aire circundante que el aparato puede soportar durante el uso. En dispositivos electrónicos, eléctricos, de comunicaciones, industriales, de seguridad, médicos y de exterior, la humedad operativa constituye una especificación ambiental fundamental, ya que la humedad incide directamente en la fiabilidad, la seguridad, la vida útil, el aislamiento, la corrosión, el rendimiento de las pantallas, los sensores, los conectores y la estabilidad de los circuitos.

La hoja técnica de un producto puede indicar la humedad operativa en formatos como 10 % a 90 % HR, 5 % a 95 % HR sin condensación, o 0 % a 95 % HR según el tipo de dispositivo y las condiciones de ensayo. HR significa humedad relativa. La anotación “sin condensación” resulta especialmente importante, ya que una humedad alta sin que aparezca condensación es muy distinta a que se formen gotas de agua sobre circuitos, bornes, lentes, pantallas, micrófonos, altavoces o conectores.

La humedad operativa se tiene ampliamente en cuenta en automatización industrial, equipos de telecomunicación, dispositivos de seguridad exterior, teléfonos IP, sistemas de control de acceso, servidores, enrutadores, sensores, paneles de control, sistemas ferroviarios, equipos médicos, almacenes, cámaras frigoríficas, emplazamientos marinos, túneles, instalaciones eléctricas y sistemas de edificios inteligentes. En estos entornos la humedad puede ir acompañada de cambios de temperatura, polvo, niebla salina, vibraciones, proyecciones de agua, vapores químicos y envejecimiento de los materiales a largo plazo.

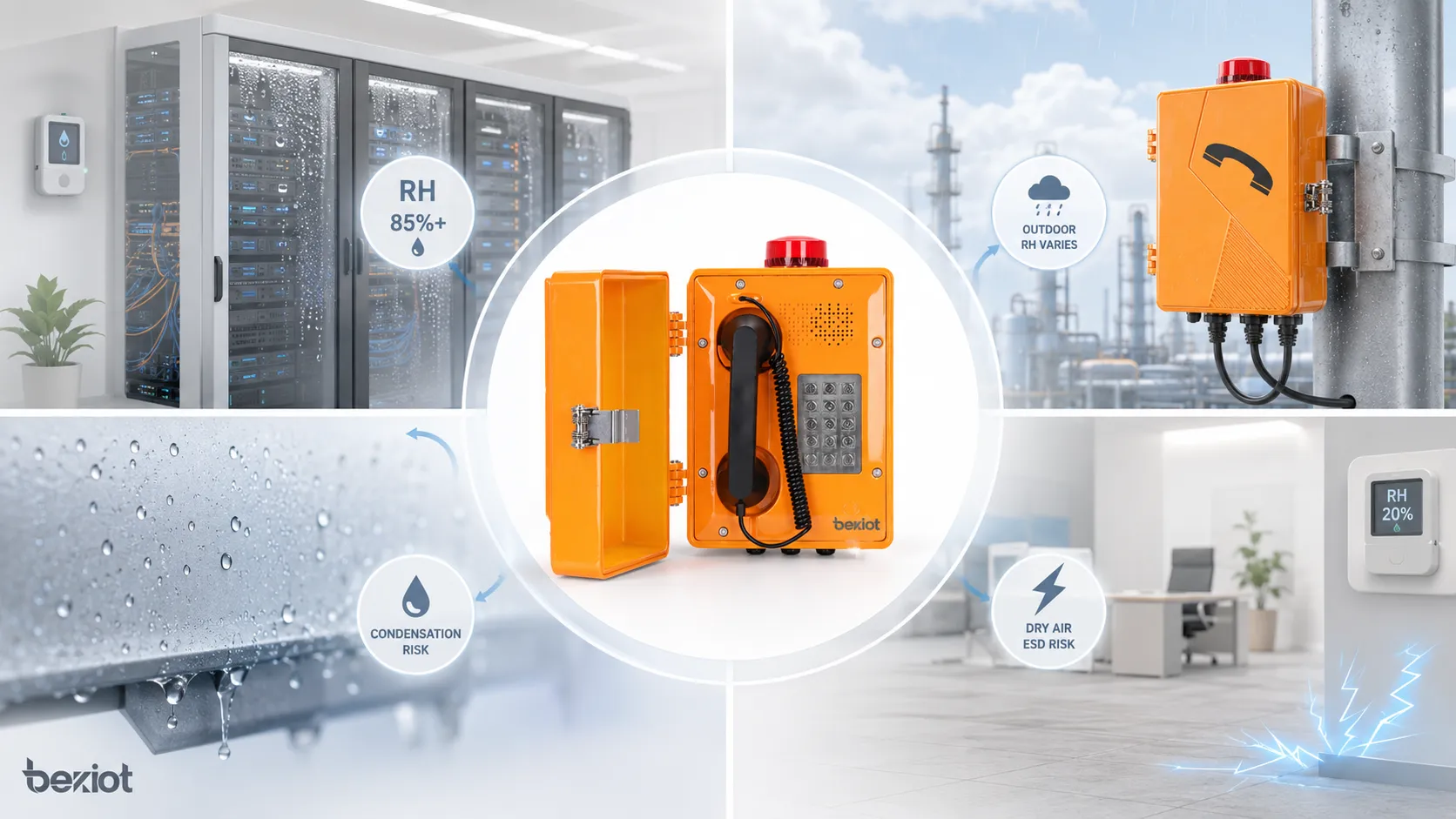

¿Qué es la humedad operativa?

Definición y significado esencial

La humedad operativa se refiere a las condiciones higrométricas bajo las cuales se ha diseñado un equipo para funcionar mientras está en servicio. Se diferencia de la humedad de almacenamiento, que describe el margen de humedad que el producto puede soportar cuando está apagado o no presta servicio activo. La humedad operativa suele ser más relevante en una implantación real, porque los circuitos internos, las fuentes de alimentación, los sensores, las pantallas, los botones, los componentes de audio y los conectores pueden verse afectados mientras el producto está energizado.

El significado esencial es la tolerancia a la humedad durante el uso activo. Si un dispositivo está clasificado para un 10 % a 90 % HR sin condensación, significa que el producto está previsto para trabajar dentro de ese rango de humedad relativa mientras no se forme condensación. Ello no implica automáticamente que el equipo pueda funcionar bajo la lluvia, con acumulación de agua de niebla, proyecciones de lavado, inundaciones, vapor o contacto directo con el agua.

La humedad operativa siempre ha de interpretarse junto con la temperatura de funcionamiento. La humedad relativa varía con la temperatura. Un dispositivo puede funcionar normalmente al 90 % HR en una sala cálida y estable, pero experimentar condensación cuando la temperatura baja bruscamente. Por este motivo, la humedad, la temperatura, el punto de rocío, el diseño de la envolvente y el lugar de instalación deben evaluarse conjuntamente.

La humedad operativa define las condiciones de humedad que un equipo puede tolerar mientras trabaja, pero no significa automáticamente que el equipo sea estanco al agua o esté protegido frente a la condensación.

Por qué importa la humedad operativa

La humedad operativa es relevante porque la humedad puede dañar los equipos de forma gradual o repentina. Una humedad elevada puede acelerar la corrosión, reducir la resistencia de aislamiento, provocar corrientes de fuga, contaminar las placas de circuito, afectar a los sensores, empañar pantallas o lentes, deformar etiquetas, debilitar adhesivos y degradar las prestaciones de altavoces o micrófonos. En algunos casos, la humedad puede generar fallos intermitentes difíciles de diagnosticar.

Una humedad baja también crea problemas. Los entornos muy secos pueden aumentar el riesgo de descargas electrostáticas, especialmente en centros de datos, fábricas de electrónica, laboratorios y oficinas con equipos sensibles. El aire seco también puede afectar a ciertos materiales, plásticos, papel, juntas y al confort del usuario.

En equipos de exterior, industriales y de campo, la humedad rara vez actúa como un factor aislado. Los equipos pueden encontrarse con aire húmedo durante la noche, altas temperaturas durante el día, condensación por la mañana, polvo en el entorno, salinidad en zonas costeras o vapores químicos en plantas industriales. Un producto fiable debe evaluarse según el perfil real de humedad del lugar de instalación.

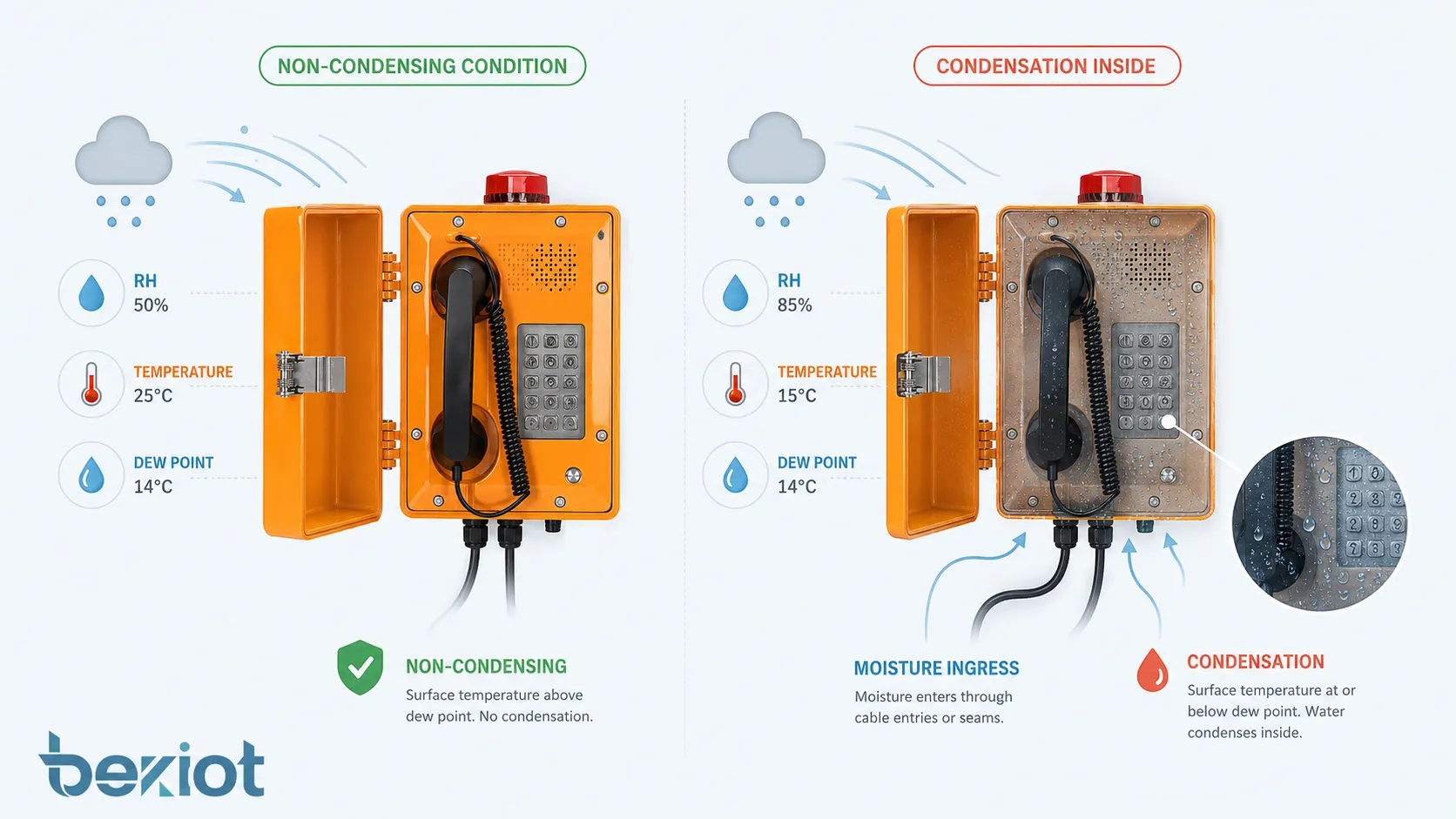

Cómo funciona la humedad operativa

Humedad relativa y temperatura

La humedad relativa describe cuánto vapor de agua contiene el aire en comparación con la cantidad máxima que puede retener a la misma temperatura. El aire caliente admite más humedad que el aire frío. Esto significa que la misma cantidad de vapor de agua puede corresponder a una HR más baja a temperatura alta y a una HR más alta a temperatura baja.

Esta relación es importante para los equipos porque los cambios de temperatura pueden convertir una situación de humedad segura en un riesgo de condensación. Si el aire cálido y húmedo penetra en una envolvente y luego se enfría, puede alcanzar el punto de rocío y condensar agua sobre las superficies internas.

Un dispositivo clasificado para alta humedad relativa puede fallar igualmente si aparece condensación. Por tanto, los ingenieros no solo deben verificar el porcentaje de HR, sino también tener en cuenta los ciclos de temperatura, el punto de rocío, la ventilación, el sellado de la envolvente y la probabilidad de que quede humedad atrapada dentro del producto.

Condiciones sin condensación

Muchas hojas técnicas especifican la humedad como “sin condensación”. Esto significa que se admite humedad en el aire, pero no debe formarse agua líquida sobre el dispositivo ni en su interior. La condensación puede ser mucho más perjudicial que el aire húmedo porque las gotas de agua pueden puentear contactos eléctricos, corroer piezas metálicas, empañar superficies ópticas y contaminar las placas de circuito.

Las condiciones sin condensación son habituales en entornos interiores controlados, salas de datos, centros de telecomunicaciones, oficinas y numerosos armarios industriales. Sin embargo, los entornos de campo pueden no permanecer libres de condensación. Los armarios de exterior, túneles, accesos a cámaras frigoríficas, emplazamientos costeros y edificios sin calefacción pueden experimentar condensación durante los cambios diarios de temperatura.

Si la instalación real puede producir condensación, el producto necesita protecciones de diseño adicionales, como envolventes estancas, membranas transpirables, calefactores, revestimiento conformado, drenaje, desecantes, control de humedad o un mejor diseño del armario.

Punto de rocío y riesgo de humedad

El punto de rocío es la temperatura a la que el aire se satura y el vapor de agua empieza a condensarse. Cuando las superficies del equipo caen por debajo del punto de rocío, se puede formar humedad sobre ellas. Esto puede ocurrir dentro de armarios, dentro de envolventes, sobre placas de circuito, conectores, pantallas y carcasas metálicas.

El punto de rocío suele ser más útil que la HR por sí sola para entender el riesgo de condensación. Un valor alto de HR a temperatura estable puede ser menos dañino que una caída brusca de temperatura que provoque la formación de gotas de agua. La condensación es especialmente probable durante las transiciones noche‑día, la entrada en salas climatizadas, la apertura de puertas de cámaras frigoríficas y las fluctuaciones de temperatura en armarios de exterior.

Un buen diseño frente a la humedad debe evaluar si el dispositivo experimentará humedad constante, humedad cíclica o condensación. Estas condiciones generan diferentes niveles de estrés.

Entrada y absorción de humedad

La humedad puede penetrar en los equipos a través de prensaestopas, costuras, respiraderos, conectores, juntas, orificios de tornillo, sellos dañados, materiales porosos y cambios de presión. Incluso los equipos estancos pueden sufrir transferencias de humedad a lo largo del tiempo si el sistema de estanqueidad no está bien diseñado.

Ciertos materiales absorben también humedad. Los plásticos, las piezas de caucho, los adhesivos, las etiquetas, los aislantes y los sustratos de las placas de circuito impreso pueden absorber o liberar humedad según el ambiente. Esto puede repercutir en las dimensiones, el aislamiento, la fuerza de adhesión y la fiabilidad a largo plazo.

Por consiguiente, la humedad operativa debe considerarse tanto una condición ambiental externa como una tensión material interna.

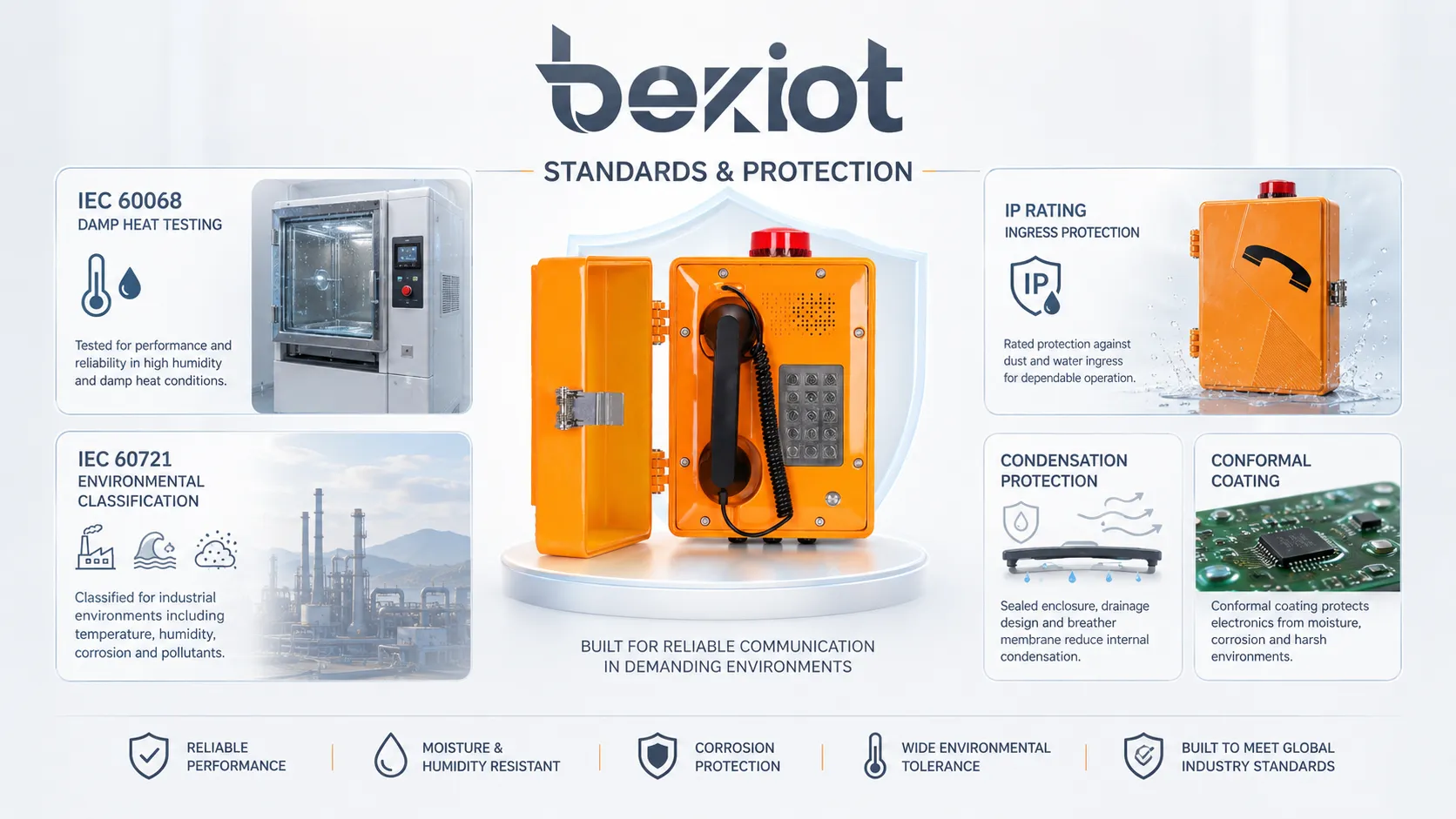

Normas relacionadas con la humedad operativa

Ensayos ambientales IEC 60068

La serie IEC 60068 es una familia fundamental de normas de ensayos ambientales que evalúan cómo responden los productos electrotécnicos a las tensiones ambientales. En lo relativo a la humedad, los ensayos de calor húmedo son muy pertinentes porque ayudan a determinar cómo soportan los productos la alta humedad, la condensación y las variaciones de las características eléctricas o mecánicas.

En las pruebas prácticas de producto, los ensayos de calor húmedo pueden usarse para verificar la resistencia a la corrosión, la estabilidad del aislamiento, la fiabilidad de los circuitos, el comportamiento de las juntas, el envejecimiento de los materiales, el comportamiento de las pantallas y el funcionamiento en condiciones húmedas. El método exacto de ensayo, la duración, la temperatura, el nivel de humedad y el estado operativo deben seleccionarse según el tipo de producto y la aplicación.

Los ensayos según IEC 60068 no deben considerarse una clasificación única de humedad. Son una familia de métodos de ensayo y documentos de orientación. La especificación del producto debe indicar qué ensayo se realizó, en qué condiciones y con qué criterios de aceptación.

IEC 60068-2-78 Calor húmedo en régimen permanente

La norma IEC 60068-2-78 está asociada al ensayo de calor húmedo en régimen permanente. Este tipo de ensayo expone un producto o componente a condiciones de alta humedad y temperatura estable durante un período definido. Es útil para evaluar la exposición prolongada al aire húmedo sin las repetidas fluctuaciones de temperatura de los ensayos cíclicos.

El ensayo de calor húmedo en régimen permanente puede descubrir degradaciones ligadas a la humedad, como reducción de la resistencia de aislamiento, corrosión, hinchamiento de materiales, debilidad del revestimiento, anomalías de la pantalla e inestabilidad funcional. Suele ser aplicable a productos electrónicos que operan o se almacenan en entornos húmedos.

El resultado del ensayo depende de la severidad y la duración. Un ensayo corto y de poca severidad no es equivalente a una exposición prolongada en un entorno tropical, marino, industrial o de exterior.

IEC 60068-2-30 Calor húmedo cíclico

La norma IEC 60068-2-30 está asociada al ensayo de calor húmedo cíclico. Los ensayos cíclicos de calor húmedo exponen los productos a ciclos repetidos de temperatura y humedad, generando a menudo estrés por condensación. Esto es útil porque muchos entornos reales no son estables. Los equipos pueden calentarse durante el día, enfriarse por la noche y experimentar ciclos de humedad repetidos.

La humedad cíclica puede resultar más estresante que la humedad estable, ya que la dilatación, la contracción, la condensación, la evaporación y la migración de humedad se suceden en el tiempo. Estos ciclos pueden afectar a las juntas, las uniones soldadas, los contactos, los conectores, los revestimientos y las piezas mecánicas.

Los productos utilizados en exteriores, en espacios no acondicionados, en el transporte, en túneles o en armarios de campo pueden beneficiarse de la evaluación en calor húmedo cíclico, porque las condiciones ambientales reales suelen variar a diario.

IEC 60721 Clasificación ambiental

La norma IEC 60721 proporciona un marco para clasificar las condiciones ambientales como el clima, la temperatura, la humedad, las tensiones mecánicas y otras influencias ambientales. Ayuda a los ingenieros a definir el tipo de entorno donde se almacenará, transportará o utilizará un producto.

En cuanto a la humedad operativa, la clasificación ambiental evita descripciones imprecisas como “interior”, “exterior” o “industrial”. Un armario exterior protegido contra la intemperie, una oficina climatizada, un emplazamiento tropical al aire libre, un túnel ferroviario, una instalación frigorífica y una planta química pueden presentar riesgos de humedad muy diferentes.

La clase ambiental por sí sola no reemplaza los ensayos del producto ni la evaluación de fiabilidad. Sirve para definir el entorno esperado, de modo que se puedan elegir los requisitos de producto y las severidades de ensayo correctos.

Directrices para telecomunicaciones, centros de datos e industria

Las salas de telecomunicaciones, los centros de datos, las salas de equipamiento y las salas de control industrial pueden aplicar directrices ambientales adicionales para el control de temperatura y humedad. En estos entornos se suele monitorizar la humedad para reducir las descargas electrostáticas con humedad baja y el riesgo de condensación o corrosión con humedad alta.

Los centros de datos y los emplazamientos de telecomunicaciones normalmente necesitan una humedad controlada, porque servidores, conmutadores, sistemas de almacenamiento y equipos de comunicación funcionan de manera continua. Un control deficiente de la humedad aumenta el riesgo de fallo del hardware y reduce la fiabilidad a largo plazo.

Deben consultarse las directrices específicas del sector cuando el equipo se instale en entornos regulados o de alta disponibilidad.

Índices de protección y humedad

La humedad operativa no equivale al índice IP

La humedad operativa y el índice IP describen propiedades ambientales distintas. La humedad operativa indica el nivel de humedad del aire que el equipo puede tolerar durante el funcionamiento. El índice IP describe el grado de protección que ofrece una envolvente frente a objetos sólidos, polvo, contactos accidentales y penetración de agua.

Un dispositivo puede estar clasificado para un 95 % HR sin condensación y tener solo una protección limitada contra la lluvia o las proyecciones de agua. Otro dispositivo puede poseer un índice IP elevado y aun así necesitar control de humedad dentro de la envolvente para evitar la condensación. No deben confundirse estas especificaciones.

Para entornos exteriores o agresivos, los usuarios deben comprobar conjuntamente la humedad operativa, la temperatura de funcionamiento, el índice IP, la protección contra la condensación, la resistencia a la corrosión y el método de instalación.

Índices IP y penetración de agua

Los índices IP según la norma IEC 60529 se emplean habitualmente para describir la protección de la envolvente frente a sólidos y líquidos. El primer dígito hace referencia a la protección contra objetos sólidos o polvo, mientras que el segundo dígito alude a la protección contra la penetración de agua. Son ejemplos la protección contra goteo, proyecciones, chorros de agua, chorros a presión, inmersión temporal u otras condiciones definidas.

Los índices IP ayudan a evaluar si una envolvente puede resistir la entrada de agua desde el exterior. Sin embargo, no describen por completo el riesgo de condensación interna. Una envolvente estanca puede impedir que entre la lluvia, pero retener aire húmedo en su interior. Cuando la temperatura varía, esa humedad atrapada puede condensarse.

Por eso los productos con índice IP pueden seguir necesitando membranas transpirables, igualación de presión, desecantes, calefactores, diseño de drenaje o revestimiento conformado, en función del entorno de instalación.

Clasificaciones NEMA y UL Type

En proyectos norteamericanos se pueden emplear las clasificaciones NEMA y UL Type para envolventes eléctricas. Estas clasificaciones describen la idoneidad para ciertas condiciones interiores o exteriores, como suciedad que cae, lluvia, aguanieve, polvo arrastrado por el viento, agua dirigida con manguera, corrosión, aceite, refrigerante u otras exposiciones ambientales según el tipo.

Las clasificaciones NEMA o UL Type no deben considerarse equivalentes exactos de los índices IP ni de los rangos de humedad operativa. Tienen su propio ámbito, lógica de ensayo y contexto de aplicación. Un producto puede necesitar tanto una especificación de humedad como una clasificación de envolvente para cumplir un requisito de proyecto.

Al seleccionar equipos para entornos húmedos o mojados, los usuarios deben verificar qué sistema de clasificación exigen el proyecto, el mercado o la autoridad competente.

Índice IK y protección mecánica

El índice IK describe la protección de la envolvente frente a impactos mecánicos externos. No describe directamente el comportamiento ante la humedad. Sin embargo, los daños mecánicos pueden debilitar la protección contra la humedad y el agua al agrietar carcasas, aflojar tapas, dañar juntas o abrir las entradas de cables.

En ubicaciones públicas, industriales, de transporte o de exterior, la resistencia al impacto puede ayudar indirectamente a prevenir problemas de humedad. Si una envolvente se daña por un impacto, el riesgo de entrada de humedad y agua puede aumentar.

En los equipos de campo, deben considerarse conjuntamente la protección IP, la protección IK, la humedad operativa, el rango de temperatura, la durabilidad de los materiales y la inspección de mantenimiento.

Revestimiento conformado y protección contra la humedad

El revestimiento conformado es una capa protectora aplicada a las placas de circuito impreso para ayudar a resistir la humedad, el polvo, los vapores químicos y la corrosión. Puede mejorar la fiabilidad en entornos húmedos, sobre todo cuando el equipo puede enfrentarse a condensación o contaminantes transportados por el aire.

El revestimiento conformado por sí solo no vuelve estanco un producto. Es una capa de protección. El sellado de la envolvente, las entradas de cables, la selección de componentes, el drenaje y el control ambiental siguen siendo importantes.

En entornos con alta humedad o corrosivos, el revestimiento conformado resulta valioso cuando se emplea como parte de una estrategia completa de protección contra la humedad.

Efectos técnicos de la humedad sobre los equipos

Corrosión de piezas metálicas

Una humedad elevada puede acelerar la corrosión de las piezas metálicas, especialmente en combinación con sal, gases industriales, polvo o contaminación química. Conectores, bornes, tornillos, contactos, blindajes, resortes y pistas de PCB pueden verse afectados.

La corrosión puede aumentar la resistencia eléctrica, provocar contactos intermitentes, debilitar piezas mecánicas y generar óxido u oxidación visibles. En los dispositivos de comunicación, la corrosión puede afectar a la calidad del audio, la fiabilidad de los botones, la conexión de alimentación y la estabilidad de la red.

El control de la corrosión puede exigir materiales adecuados, revestimientos, conectores estancos, revestimiento conformado, fijaciones anticorrosivas y un mantenimiento periódico.

Reducción de la resistencia de aislamiento

La humedad puede reducir la resistencia de aislamiento entre conductores eléctricos. Esto puede dar lugar a corrientes de fuga, señales falsas, deriva de sensores o inestabilidad del circuito. En sistemas de alta tensión o de medición sensible, la degradación del aislamiento se convierte en un serio problema de seguridad y precisión.

Las placas de circuito impreso, los bloques de bornes, los cables y los conectores pueden verse todos afectados por la humedad, sobre todo si hay polvo o contaminación iónica. La humedad y la contaminación juntas pueden crear caminos conductores.

Un buen diseño de PCB, el espaciado, el revestimiento, la limpieza, el sellado y los ensayos ambientales ayudan a reducir este riesgo.

Condensación sobre las placas de circuito

La condensación es uno de los riesgos más graves derivados de la humedad. El agua líquida sobre una placa de circuito puede causar cortocircuitos, corrosión, señales impredecibles y daños permanentes en los componentes. Incluso pequeñas gotas pueden generar fallos si puentean zonas sensibles.

La condensación suele producirse cuando el equipo pasa de un ambiente frío a aire cálido y húmedo, cuando un armario se enfría por la noche, cuando el aire acondicionado modifica las condiciones de la sala o cuando los equipos de exterior experimentan oscilaciones rápidas de temperatura.

Prevenir la condensación exige gestión de la temperatura, planificación de la ventilación, barreras antihumedad, igualación de presión, calefactores, revestimientos o prácticas de instalación controladas.

Efecto sobre pantallas y componentes ópticos

La humedad puede afectar a pantallas, lentes, visores de cámara, sensores ópticos e indicadores luminosos. Pueden aparecer empañamiento, velo, marcas de agua, delaminación, envejecimiento del retroiluminado y reducción de visibilidad si la humedad penetra o se condensa en la zona óptica.

Las pantallas de exterior, los interfonos, las cámaras, los terminales de acceso y los paneles de control son especialmente vulnerables, pues los usuarios dependen de una buena visibilidad. Una pantalla o lente empañada reduce la usabilidad y la seguridad.

Las partes ópticas pueden necesitar sellado, diseño antivaho, membranas de ventilación, calefactores, revestimientos hidrófobos o una selección cuidadosa de materiales.

Efecto sobre los componentes de audio

La humedad puede afectar a micrófonos, altavoces, receptores, zumbadores, membranas acústicas y puertos de audio. La humedad puede modificar la sensibilidad, reducir el volumen, provocar distorsión, corroer contactos o bloquear las aberturas acústicas con condensación y polvo.

Los equipos de comunicación instalados en exterior, en túneles, cerca del agua, en fábricas o en zonas públicas húmedas deben someterse a pruebas de rendimiento de audio en condiciones de humedad realistas.

Las membranas protectoras, un diseño de drenaje adecuado, rutas acústicas selladas, materiales anticorrosivos y la inspección periódica pueden mejorar la fiabilidad del audio.

Efecto sobre sensores y calibración

Algunos sensores son sensibles a la humedad. Los sensores de gas, los sensores ambientales, los sensores de presión, los sensores ópticos, los sensores capacitivos y las interfaces táctiles pueden derivar o comportarse de manera diferente en condiciones húmedas.

Los sistemas de sensores pueden necesitar algoritmos de compensación, filtros protectores, procedimientos de calibración o aislamiento ambiental. En ciertos casos, la propia humedad forma parte de la medición y debe monitorizarse con precisión.

En los dispositivos de medición, los efectos de la humedad deben considerarse durante la calibración y la revisión de especificaciones.

Especificaciones habituales de humedad operativa

10 % a 90 % HR sin condensación

Una especificación frecuente en muchos dispositivos electrónicos de interior y semiindustriales es 10 % a 90 % HR sin condensación. Este rango es adecuado para muchos entornos controlados, pero no significa necesariamente que el producto sirva para funcionar en exterior mojado o en ubicaciones propensas a la condensación.

Cuando aparece esta especificación, los usuarios deben confirmar si el entorno de instalación se mantiene sin condensación. Si el producto se instala en una sala con temperatura y humedad estables, puede ser adecuado. Si se instala en un armario de exterior, es posible que necesite más protección.

La indicación “sin condensación” nunca debe ignorarse.

5 % a 95 % HR sin condensación

Una especificación más amplia, como 5 % a 95 % HR sin condensación, señala que el equipo está diseñado para un rango de humedad mayor. Puede ser útil en entornos industriales, de telecomunicaciones, almacenes o salas de equipamiento.

No obstante, incluso un 95 % HR sin condensación no equivale a protección frente al agua líquida. Si la humedad se condensa, el dispositivo puede seguir estando en riesgo a menos que el producto esté concebido para condensación o condiciones mojadas.

Los usuarios deben comprobar si el producto dispone de evidencias de ensayos de humedad y si el diseño de la envolvente se ajusta a la instalación real.

Clasificación para humedad con condensación

Algunos productos robustos o de exterior pueden ensayarse para condiciones que incluyen condensación, ciclos de calor húmedo o una exposición a la humedad más severa. Esto difiere de la clásica tolerancia a la humedad sin condensación.

Las condiciones con condensación son más exigentes, porque puede formarse agua líquida sobre las superficies. Los productos destinados a estos entornos pueden necesitar revestimiento conformado, envolventes estancas, drenaje, materiales anticorrosivos y una validación especial de ensayos.

Si un proyecto incluye armarios de exterior, túneles, cámaras frigoríficas, emplazamientos marinos o cambios rápidos de temperatura, hay que preguntar si el producto ha sido evaluado para el riesgo de condensación.

Humedad de almacenamiento frente a humedad operativa

La humedad de almacenamiento describe las condiciones que el producto puede tolerar cuando no está funcionando. La humedad operativa describe las condiciones en las que el producto puede trabajar. Un producto puede sobrevivir almacenado en un ambiente húmedo, pero fallar o comportarse de manera impredecible si se enciende en esas mismas condiciones.

Las clasificaciones de almacenamiento son útiles para el transporte, el almacenaje y la gestión de repuestos. Las clasificaciones operativas son más relevantes para los sistemas instalados y el rendimiento en campo.

Compradores e ingenieros no deben sustituir la humedad operativa por la de almacenamiento al seleccionar equipos.

Aplicaciones de las clasificaciones de humedad operativa

Automatización y control industrial

Los sistemas de automatización industrial suelen incluir controladores, sensores, fuentes de alimentación, interruptores, pasarelas, paneles e interfaces hombre-máquina. Estos dispositivos pueden operar en fábricas, plantas de proceso, salas de máquinas, túneles, almacenes o armarios con humedad variable.

La alta humedad puede afectar a los bornes, las placas de circuito, los relés, los sensores y los conectores. Si el lugar también contiene polvo, neblina de aceite, productos químicos o ciclos de temperatura, el riesgo se incrementa.

Las clasificaciones de humedad operativa ayudan a los ingenieros a elegir productos que permanezcan estables en el entorno real de producción.

Telecomunicaciones y equipos de red

Enrutadores, conmutadores, pasarelas, equipos de estación base, dispositivos de fibra, servidores y terminales de comunicación pueden instalarse en salas de equipos, armarios de exterior, cajas de intemperie, torres, túneles o emplazamientos de servicios públicos. El control de la humedad es importante porque los equipos de red suelen funcionar de forma continua.

Los fallos relacionados con la humedad pueden interrumpir los servicios de comunicación y resultar costosos de reparar en lugares remotos. Las salas de equipos pueden emplear monitorización ambiental para seguir temperatura y humedad y generar alarmas cuando las condiciones rebasan los límites aceptables.

En los despliegues de telecomunicaciones, la humedad operativa debe evaluarse junto con la ventilación, la estanqueidad del armario, el control de la condensación y la planificación de la alimentación de respaldo.

Seguridad exterior y control de accesos

Cámaras de exterior, interfonos, lectores de tarjetas, teclados, puntos de ayuda, sensores y dispositivos de alarma pueden enfrentarse a lluvia, niebla, rocío, oscilaciones de temperatura y alta humedad. Las clasificaciones de humedad operativa ayudan a determinar si la electrónica puede funcionar de forma fiable en esas condiciones.

Los dispositivos de seguridad de exterior también necesitan protección de la envolvente, sellado de cables, resistencia a la corrosión y durabilidad física. La humedad puede empañar lentes, afectar a los micrófonos, corroer conectores y provocar fallos en los teclados.

Una especificación completa para exterior debería incluir humedad, temperatura, índice IP, índice IK donde proceda, resistencia UV y guía de instalación.

Centros de datos y salas de equipamiento

Los centros de datos y las salas de equipamiento controlan la humedad para proteger servidores, almacenamiento, conmutadores de red y sistemas de alimentación. Una humedad demasiado baja puede aumentar el riesgo de descarga electrostática. Una humedad demasiado alta puede incrementar el riesgo de condensación y corrosión.

La monitorización de la humedad, el control de la climatización, la gestión del flujo de aire y las alarmas ambientales se emplean para mantener las condiciones dentro del rango diseñado. Las especificaciones de los equipos deben estar alineadas con la estrategia de control ambiental de la instalación.

La humedad operativa en estos entornos forma parte de la gestión de infraestructuras de alta disponibilidad.

Sistemas de transporte y túneles

Los sistemas de transporte y túneles pueden exponer los equipos a humedad, condensación, gases de escape de vehículos, polvo, agua de limpieza y variaciones de temperatura. Los dispositivos de comunicación, cámaras, sensores, señales, armarios de control y teléfonos de emergencia deben seguir siendo fiables.

Los túneles son especialmente exigentes porque el movimiento del aire, las filtraciones de agua, las emisiones de los vehículos y los gradientes de temperatura pueden crear condiciones húmedas y corrosivas.

Los requisitos de humedad operativa deben evaluarse junto con la protección IP, la resistencia a la corrosión, el sellado de cables, la ventilación y el acceso para mantenimiento.

Emplazamientos marinos, costeros y de servicios públicos

Los emplazamientos marinos y costeros combinan alta humedad con contaminación salina. Esto puede acelerar la corrosión y dañar conectores, fijaciones, placas de circuito y envolventes. Los centros de servicios públicos, como estaciones de bombeo, plantas de tratamiento de aguas y subestaciones, pueden también recibir aire húmedo y condensación.

En estos entornos, un rango amplio de humedad operativa por sí solo puede no ser suficiente. Puede requerirse resistencia a la niebla salina, materiales anticorrosivos, revestimiento conformado, conectores estancos e inspecciones de mantenimiento.

La selección de los equipos debe basarse en el conjunto de tensiones ambientales, no solo en el porcentaje de HR.

Cómo seleccionar equipos según la humedad operativa

Leer con atención la hoja técnica

El primer paso es leer con atención la hoja técnica. Hay que localizar la humedad operativa, la humedad de almacenamiento, la temperatura de funcionamiento, la temperatura de almacenamiento, el índice IP, las notas sobre condensación y las referencias a ensayos ambientales. La redacción importa.

Una especificación como 5 % a 95 % HR sin condensación no es lo mismo que un producto ensayado para calor húmedo con condensación o exposición directa al agua. Si la aplicación incluye condensación, hay que solicitar pruebas de ensayo más detalladas.

Las hojas técnicas deben interpretarse en función del entorno real del emplazamiento, no solo del valor más alto de HR que figure.

Identificar el riesgo de condensación

El riesgo de condensación debe evaluarse antes de la instalación. Cabe preguntarse si el dispositivo experimentará cambios rápidos de temperatura, enfriamiento nocturno, entrada a recintos climatizados, transiciones en cámaras frigoríficas, exposición en armario de exterior, humedad de túnel o atmósfera en envolvente estanca.

Si la condensación es probable, conviene considerar productos con una protección antihumedad más robusta o añadir controles ambientales como calefactores, respiraderos, membranas, desecantes, revestimiento conformado o climatización del armario.

A menudo, prevenir la condensación es más importante que limitarse a elegir un alto índice de HR sin condensación.

Comprobar el diseño de la envolvente y de las entradas de cable

La humedad y el agua pueden entrar por los puntos débiles de la envolvente. Los prensaestopas, conectores, costuras, tapas, tornillos, respiraderos y aberturas de servicio deben diseñarse e instalarse correctamente. Una envolvente de alta calidad puede perder protección si las entradas de cable están mal selladas.

Para el uso en exterior e industrial, los accesorios deben coincidir con el nivel de protección exigido. Las modificaciones de obra, como taladrar agujeros adicionales, pueden reducir la estanqueidad si no se tratan adecuadamente.

El sistema instalado debe conservar la protección ambiental prevista en el diseño del producto.

Considerar la corrosión y los contaminantes

La humedad se vuelve más agresiva si se combina con sal, polvo, productos químicos, gases o contaminación industrial. Los emplazamientos costeros, las plantas químicas, las instalaciones de aguas residuales, las minas, los túneles y la industria pesada pueden requerir materiales y revestimientos anticorrosivos.

Los usuarios deben preguntar si el producto dispone de un tratamiento superficial adecuado, revestimiento de PCB, protección de conectores y materiales de fijación apropiados para el entorno.

Un producto que funciona en aire húmedo limpio puede no sobrevivir el mismo tiempo en aire húmedo contaminado.

Planificar la monitorización y el mantenimiento

Los sistemas sensibles a la humedad deben ser monitorizados y mantenidos. Los sensores ambientales pueden seguir la humedad y la temperatura en armarios o salas. Las visitas de mantenimiento permiten detectar marcas de condensación, corrosión, juntas dañadas, prensaestopas flojos y respiraderos obturados.

La monitorización ayuda a descubrir condiciones que exceden la clasificación del producto antes de que se produzca el fallo. El mantenimiento ayuda a conservar la protección a lo largo del tiempo.

En los sistemas críticos, la gestión de la humedad debe formar parte del plan de mantenimiento preventivo.

Métodos de diseño para la protección contra la humedad

Envolventes estancas

Las envolventes estancas impiden que la humedad, el polvo y el agua externos penetren en los equipos. Son habituales en dispositivos de exterior, controladores industriales, terminales de seguridad, equipos de comunicación y sensores de campo.

No obstante, la estanqueidad debe diseñarse con cuidado. Una envolvente totalmente sellada puede retener aire húmedo en su interior. Si la temperatura interna cambia, puede formarse condensación. Las variaciones de presión también pueden estresar las juntas con el tiempo.

El diseño estanco debe combinarse con materiales de junta apropiados, prensaestopas, igualación de presión y gestión de la condensación.

Membranas transpirables

Las membranas transpirables permiten la igualación de presión al tiempo que bloquean el agua líquida y el polvo. Se utilizan con frecuencia en envolventes de exterior para reducir el estrés por presión y la acumulación de humedad.

Estas membranas no son una solución universal. Deben seleccionarse en función del caudal de aire, la protección frente al agua, la exposición química, la posición de montaje y el volumen de la envolvente.

Usadas correctamente, las membranas transpirables pueden ayudar a reducir el riesgo de condensación en equipos sellados.

Calefactores y climatización

Los calefactores de armario, de envolvente y los sistemas de climatización reducen la condensación al mantener las superficies internas por encima del punto de rocío. Son comunes en armarios de exterior, zonas frías e instalaciones expuestas a la humedad.

En armarios más grandes o salas de equipamiento pueden emplearse aires acondicionados, deshumidificadores, intercambiadores de calor y sistemas de ventilación. Estos sistemas deben diseñarse de modo que no creen nuevos puntos de condensación.

La climatización resulta especialmente útil para equipos críticos que deben funcionar de manera continua en entornos inestables.

Revestimiento conformado

El revestimiento conformado protege las placas de circuito de la humedad, el polvo y ciertos contaminantes. Puede mejorar la fiabilidad en entornos de alta humedad y reducir el riesgo de corrosión o de corrientes de fuga.

El revestimiento debe aplicarse correctamente. Una cobertura pobre, la contaminación atrapada o una selección equivocada del material pueden reducir la eficacia. Zonas como conectores, interruptores y contactos de servicio pueden necesitar enmascaramiento o tratamiento especial.

El revestimiento conformado funciona mejor como parte de una estrategia de protección por capas.

Drenaje y orientación de montaje

El drenaje y la orientación del montaje ayudan a prevenir la acumulación de agua. Los dispositivos de exterior deben montarse de forma que el agua no se acumule cerca de costuras, entradas de cable, altavoces, micrófonos, botones o bordes de pantalla.

Los bucles de cable, las entradas orientadas hacia abajo, los bordes antigoteo y los ángulos de montaje correctos reducen la entrada de humedad. Una instalación incorrecta puede anular la protección de un producto por lo demás bien diseñado.

La calidad de la instalación es una parte fundamental de la protección contra la humedad.

Problemas habituales causados por un control deficiente de la humedad

Fallos intermitentes

Los fallos relacionados con la humedad suelen ser intermitentes. Un dispositivo puede estropearse por la mañana, recuperarse más tarde durante el día y volver a fallar cuando la humedad sube. Esto dificulta el diagnóstico.

Los fallos intermitentes pueden deberse a condensación, corrosión, corrientes de fuga, contaminación de conectores o deriva de sensores. Los registros, la monitorización ambiental y la inspección ayudan a identificar el patrón.

Si un fallo aparece solo en los períodos húmedos, hay que investigar la humedad como posible causa.

Conectores corroídos

Los conectores son puntos de fallo frecuentes. La humedad, la sal, el polvo y la contaminación corroen las superficies de contacto, aumentando la resistencia o provocando conexiones inestables. Esto puede afectar a las señales de alimentación, red, audio, sensor o control.

Los conectores corroídos pueden causar reinicios aleatorios, pérdida de paquetes, audio deficiente, deriva de señal o la puesta fuera de línea del dispositivo. Las tapas protectoras, los conectores estancos, los prensaestopas adecuados y la inspección de mantenimiento reducen el riesgo.

La protección de los conectores es especialmente importante en instalaciones exteriores y costeras.

Pantallas y lentes empañados

Las pantallas, los visores de cámara y los paneles indicadores pueden empañarse cuando la humedad se condensa en el interior o en la superficie. Esto disminuye la visibilidad y hace que el dispositivo resulte difícil de usar.

El empañamiento es frecuente cuando la temperatura cambia deprisa o cuando las juntas dejan pasar aire húmedo a las zonas ópticas. Un diseño antivaho, calefactores, membranas de ventilación y un mejor sellado pueden ayudar.

Para cámaras, terminales de acceso y paneles de exterior, la visibilidad forma parte de la fiabilidad operativa.

Prestaciones de audio reducidas

La humedad puede afectar a altavoces, micrófonos, zumbadores y membranas acústicas. Los usuarios pueden notar menor volumen, sonido distorsionado, captación de micrófono bloqueada o fallos de audio intermitentes.

La humedad también puede combinarse con el polvo para obstruir las aberturas acústicas. Los dispositivos de comunicación de exterior deben incorporar membranas protectoras, drenaje y acceso para mantenimiento.

Las pruebas de audio en condiciones húmedas son importantes para teléfonos de emergencia, interfonos, sistemas de llamada y puntos de auxilio.

Reducción de la vida útil del producto

Incluso cuando la humedad no provoca un fallo inmediato, puede acortar la vida del producto. La corrosión, el hinchamiento de materiales, el debilitamiento de adhesivos, la degradación de revestimientos y las tensiones en los componentes se acumulan a lo largo de meses o años.

Los productos instalados en entornos húmedos deben seleccionarse pensando en la durabilidad a largo plazo. Un dispositivo puede superar la puesta en marcha inicial, pero fallar prematuramente si la protección contra la humedad es insuficiente.

La fiabilidad a largo plazo depende tanto del diseño del producto como de la calidad del mantenimiento.

Consejos de mantenimiento y monitorización

Monitorizar temperatura y humedad conjuntamente

La temperatura y la humedad deben monitorizarse juntas porque la condensación depende de ambas. Observar solo la HR puede no revelar el riesgo completo. El punto de rocío o la diferencia de temperatura entre el aire y las superficies del equipo pueden ser más útiles en ciertos entornos.

Las salas de equipos, armarios, túneles, zonas de almacenamiento frigorífico y envolventes de exterior se benefician de los sensores ambientales. Las alertas avisan a los equipos de mantenimiento antes de que las condiciones se vuelvan inseguras para los equipos.

Una monitorización combinada favorece un mejor mantenimiento preventivo.

Inspeccionar en busca de marcas de condensación

Los equipos de mantenimiento deben inspeccionar los dispositivos en busca de marcas de condensación, manchas de agua, corrosión, empañamiento, etiquetas abultadas, juntas sueltas, tornillos oxidados y humedad bajo las tapas. Estos signos pueden revelar problemas ambientales aunque el dispositivo aún funcione.

La detección temprana permite reparar antes de que se produzcan daños permanentes. Una junta dañada o un prensaestopas suelto se arregla más fácilmente que una placa de circuito corroída.

La inspección visual sigue siendo valiosa incluso en sistemas con monitorización electrónica.

Revisar juntas y prensaestopas

Las juntas y los prensaestopas deben revisarse con regularidad. Con el tiempo, las juntas pueden endurecerse, agrietarse, comprimirse, aflojarse o contaminarse. Los prensaestopas pueden soltarse por vibración, ciclos térmicos o mala instalación.

Si las juntas fallan, la humedad y el agua pueden entrar en el equipo. Las piezas de recambio deben corresponderse con el diseño del producto y el nivel de protección requerido.

El mantenimiento de las juntas ayuda a preservar la protección contra la humedad y las infiltraciones durante la vida útil del producto.

Limpiar sin forzar la entrada de humedad

Los métodos de limpieza deben adecuarse a la clasificación del equipo. Un dispositivo con protección limitada contra el agua no debe rociarse directamente. Incluso los equipos con índice IP deben limpiarse siguiendo las instrucciones del fabricante, ya que el agua a presión, los productos químicos o los ángulos incorrectos pueden dañar juntas y membranas.

La limpieza puede mejorar la fiabilidad al eliminar polvo y contaminantes, pero también puede introducir humedad si se hace mal.

Los procedimientos de mantenimiento deben definir con claridad los métodos de limpieza admisibles.

Analizar los registros ambientales

Los registros ambientales pueden mostrar si la humedad supera con frecuencia el rango recomendado. También pueden revelar patrones como riesgo de condensación nocturna, picos estacionales de humedad o problemas de ventilación del armario.

El análisis de los registros ayuda a los responsables a decidir si mejorar la ventilación, añadir calefactores, reubicar equipos, reemplazar juntas o elegir dispositivos de mayor protección.

Los datos ambientales respaldan decisiones de mantenimiento basadas en evidencias.

Humedad operativa frente a términos similares

Humedad operativa frente a humedad de almacenamiento

La humedad operativa describe el rango de humedad en el que el equipo puede funcionar mientras está encendido y trabajando. La humedad de almacenamiento describe el rango en el que el producto puede conservarse sin funcionar.

Las condiciones de almacenamiento pueden ser menos exigentes en ciertos aspectos porque el equipo no está energizado, pero el almacenamiento prolongado a alta humedad también puede dañar materiales, conectores, embalajes y piezas internas.

A la hora de seleccionar un producto, la humedad operativa suele ser más importante que la de almacenamiento.

Humedad operativa frente a índice de estanqueidad

La humedad operativa describe la humedad del aire. Los índices de estanqueidad o de protección frente al agua describen la resistencia a la entrada de agua líquida en la envolvente en condiciones definidas. Son conceptos diferentes.

Un producto puede tolerar alta humedad, pero fallar si se rocía con agua. Otro producto puede resistir chorros de agua y, sin embargo, sufrir condensación interna si el aire húmedo queda atrapado en su interior.

La humedad y la entrada de agua deben evaluarse por separado.

Humedad operativa frente a resistencia a la condensación

Una clasificación alta de humedad sin condensación no implica automáticamente resistencia a la condensación. La resistencia a la condensación exige que el producto tolere o evite la formación de gotas de agua sobre o dentro del dispositivo.

La resistencia a la condensación puede depender de los revestimientos, el diseño de la envolvente, la calefacción, el drenaje, la selección de materiales y ensayos cíclicos de calor húmedo específicos.

Si se espera condensación, la especificación del producto debe abordarlo de forma clara.

Humedad operativa frente a protección ambiental

La protección ambiental es un concepto más amplio que puede incluir temperatura, humedad, entrada de agua, polvo, corrosión, exposición UV, impactos, vibraciones, exposición química y altitud. La humedad operativa es solo una parte de la protección ambiental.

Un producto seleccionado para entornos agresivos debe evaluarse frente a todas las tensiones relevantes. Centrarse únicamente en la humedad puede dejar pasar otros riesgos.

El mejor enfoque de selección consiste en definir el perfil ambiental completo del lugar de instalación.

Conclusión

La humedad operativa es el rango de humedad en el que los equipos pueden trabajar de forma fiable mientras están encendidos y realizan su función prevista. Suele expresarse como un intervalo de humedad relativa, a menudo con la importante condición de “sin condensación”. Debe evaluarse siempre junto con la temperatura de funcionamiento, el punto de rocío, el riesgo de condensación, el diseño de la envolvente y las condiciones reales de instalación.

Entre las normas y métodos aplicables se incluyen los ensayos ambientales IEC 60068 para condiciones de calor húmedo, la clasificación ambiental IEC 60721 para definir las condiciones del entorno y los sistemas de protección de envolventes, como los índices IP según IEC 60529. Ahora bien, la humedad operativa no es lo mismo que el índice IP, la estanqueidad, la resistencia a la corrosión o la resistencia a la condensación.

La humedad operativa es relevante en automatización industrial, equipos de telecomunicación, seguridad exterior, centros de datos, transporte, túneles, emplazamientos marinos, instalaciones de servicios públicos y sistemas de comunicación de campo. Para elegir equipos fiables, los usuarios deben leer atentamente las hojas técnicas, identificar el riesgo de condensación, verificar el diseño de la envolvente y de las entradas de cable, tener en cuenta la corrosión y los contaminantes, y mantener la protección contra la humedad durante toda la vida útil del producto.

FAQ

¿Qué es la humedad operativa en términos sencillos?

La humedad operativa es el rango de humedad del aire en el que un dispositivo puede funcionar con normalidad mientras está encendido y en uso.

Se suele indicar como un rango de humedad relativa, por ejemplo 10 % a 90 % HR sin condensación.

¿Qué significa HR en humedad operativa?

HR significa humedad relativa. Describe la cantidad de vapor de agua presente en el aire comparada con la cantidad máxima que el aire puede retener a la misma temperatura.

La humedad relativa cambia con la temperatura; por eso hay que considerar juntas temperatura y humedad.

¿Qué significa sin condensación?

Sin condensación significa que puede haber humedad en el aire, pero no debe formarse agua líquida sobre el dispositivo ni en su interior.

Es importante porque la condensación puede provocar corrosión, corrientes de fuga, cortocircuitos, empañamiento y funcionamiento inestable.

¿Es lo mismo humedad operativa que índice de estanqueidad?

No. La humedad operativa describe la humedad del aire. Los índices de estanqueidad o de protección IP frente al agua describen la resistencia a la entrada de agua líquida en la envolvente bajo condiciones de ensayo definidas.

Un producto puede tener una alta clasificación de humedad sin ser adecuado para lluvia, chorros de agua o inmersión.

¿Qué normas están relacionadas con los ensayos de humedad?

La IEC 60068 incluye métodos de ensayo ambiental como los ensayos de calor húmedo. La IEC 60068-2-78 está asociada al ensayo de calor húmedo en régimen permanente, mientras que la IEC 60068-2-30 lo está al ensayo de calor húmedo cíclico.

La IEC 60721 también ayuda a clasificar las condiciones ambientales para almacenamiento, transporte y uso.

¿Por qué es más peligrosa la condensación que la alta humedad por sí sola?

La condensación produce agua líquida sobre las superficies. El agua líquida puede puentear contactos eléctricos, corroer piezas metálicas, empañar pantallas, dañar placas de circuito y provocar fallos impredecibles.

Una humedad alta sin condensación suele ser menos grave que la formación real de gotas de agua dentro del equipo.

¿Cómo se puede proteger el equipo en entornos húmedos?

Los métodos de protección incluyen envolventes estancas, prensaestopas adecuados, membranas transpirables, calefactores, revestimiento conformado, materiales anticorrosivos, diseño de drenaje, monitorización de la humedad e inspección periódica.

El método idóneo depende de si el entorno es húmedo, con condensación, mojado, corrosivo, polvoriento o está sometido a ciclos de temperatura.
