Este guia explica como conectar um dispositivo de controle de acesso a uma fechadura elétrica, incluindo fechaduras Fail-safe e Fail-secure, alimentação interna e externa, jumper JP1, requisitos de corrente, cuidados e diagramas de ligação.
Este documento explica como conectar um dispositivo de controle de acesso a uma fechadura elétrica. Quando a corrente de partida da fechadura elétrica é inferior a 12V/500mA, a fechadura pode ser alimentada pelo controle de acesso; este é o modo de alimentação interna. Quando a corrente de partida da fechadura elétrica excede 12V/500mA, o controle de acesso funciona apenas como saída de curto-circuito para controlar a alimentação, e a energia deve ser fornecida pela própria fechadura ou por uma fonte externa; este é o modo de alimentação externa. Esses dois modos são controlados pelo jumper JP1. O método de ligação específico pode ser realizado de acordo com as instruções deste documento.
Série de controle de acesso
Este documento é destinado a todos os usuários que utilizam a função de conexão de fechadura elétrica no controle de acesso.
Fail-safe: fechadura elétrica que abre a porta quando a energia é desligada e trava quando recebe energia
Fail-secure: fechadura elétrica que permanece fechada quando a energia é desligada e destrava quando recebe energia
Fechadura Fail-safe: quando a alimentação é interrompida ou ocorre uma falha, uma fechadura elétrica fail-safe destrava automaticamente para permitir que as pessoas saiam de uma área perigosa. Por isso são chamadas de “seguras”: são seguras para as pessoas, não para o espaço protegido.
As fechaduras Fail-safe são geralmente usadas em entradas e saídas, como portas de escritórios ou portas de halls.
Fechadura Fail-secure: quando a energia é desligada, a fechadura Fail-secure permanece travada.
As fechaduras Fail-secure são usadas em cenários de controle de acesso com maiores requisitos de proteção patrimonial, como cofres e salas de TI. Também podem ser usadas em portas corta-fogo ou portas de escadas. Em caso de incêndio, essas portas permanecerão fechadas para isolar parte do espaço e evitar a propagação do fogo.
Os dispositivos de controle de acesso e vídeo da Becke suportam os modos de alimentação interna e externa. O modo padrão do dispositivo é alimentação externa.
Modo de alimentação interna: quando a corrente de partida da fechadura eletrônica é inferior a 12V / 500mA, pode-se usar o modo de alimentação interna, e a interface da fechadura fornece saída 12V DC.
Modo de alimentação externa: quando a corrente de partida da fechadura eletrônica excede 12V / 500mA, é necessário usar o modo de acionamento externo, e a interface da fechadura funciona como controle de saída de curto-circuito.
Atenção:
1) O valor de 500mA inclui a corrente instantânea de partida. Em geral, a corrente instantânea de partida é maior que a corrente normal de operação. Se for conectada uma fechadura elétrica acima de 500mA, o dispositivo pode reiniciar ao tentar destravar devido à proteção contra sobrecorrente.
2) No modo de alimentação interna, a fechadura elétrica não deve ser conectada a uma fonte externa. Se for conectada incorretamente, o relé de saída pode queimar.
Antes de conectar, observe:
1) Confirme o tipo de fechadura elétrica: fail-safe ou fail-secure
2) Confirme as especificações da fechadura elétrica e se a corrente de partida é inferior a 12V / 500mA;
3) Inicie a conexão
Step1. Verifique as especificações da fechadura elétrica e certifique-se de que a tensão de trabalho seja 12V e a corrente máxima seja 500mA.
Step2. Verifique se o tipo da fechadura elétrica é fail-secure ou fail-safe. Se não for nenhum dos dois, o modo de alimentação interna não poderá ser usado.
Step3. Confirme que o módulo jumper JP1 está conectado: conecte pin1 com pin2 e pin3 com pin4.
Step4. De acordo com o tipo de fechadura, conecte a fechadura elétrica à interface COM-NC ou COM-NO do controle de acesso.
Vantagens do modo de alimentação interna:
A posição de instalação geralmente fica perto de uma porta com interfaces limitadas, e o modo de alimentação interna não requer fonte externa. Com esse método, a instalação é mais simples e o custo é menor.
Atenção: i33V / i32V suportam o modo de alimentação interna somente na porta de saída de curto-circuito 1.

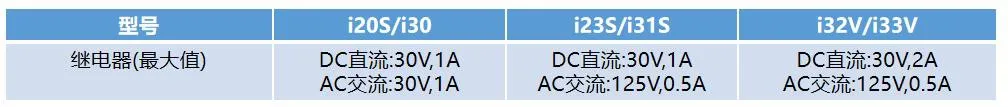

Step1. Verifique as especificações da fechadura elétrica e certifique-se de que a tensão e corrente máximas atendam às especificações do relé do controle de acesso.
Step2. Confirme a conexão JP1: conecte pin2 com pin3 e deixe pin1 e pin4 livres.
Step3. Ao usar o modo passivo, NC-COM / NO-COM atua como interruptor ON / OFF entre a fechadura e a fonte de alimentação externa.
1) Conecte o polo positivo da fonte externa ao polo positivo da fechadura eletrônica;
2) Conecte o polo negativo da fonte externa à porta COM do controle de acesso
3) De acordo com o tipo de fechadura, conecte o terminal negativo da fechadura eletrônica à porta NC ou NO do controle de acesso.
