Este guia explica a discagem direta por IP para dispositivos de controle de acesso na mesma LAN sem registro PBX, incluindo modelos compatíveis, conexão de rede, chamada por tecla rápida, discagem manual, regras Dial Peer, ajustes de teclado e chamada sem registro.
Quando os dispositivos de controle de acesso estão na mesma LAN interconectada e não estão registrados em um ambiente PBX, a função de discagem direta por IP pode ser usada para realizar comunicação interna entre os dispositivos.
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i20S/i23S/i30/i31S/ i32V/i33V/i33VF/i61/i62/i63/i64
① Um i20S e um telefone (X7A), um switch POE (ou fonte DC), e conectar os dispositivos ao switch.
② Um computador de depuração, conectado ao switch, para garantir que a rede entre o computador e o telefone esteja comunicável.
Conecte o i20S/i52W/i53W ao switch e conecte o computador ao mesmo switch do dispositivo. Garanta que a rede entre o computador e o dispositivo esteja interconectada. O diagrama de conexão é mostrado abaixo:
Diagrama de conexão do dispositivo e do computador
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i32V/i33V/i33VF/i61/i62/i63/i64
i64: em espera, mantenha pressionada a tecla de discagem rápida por 10 segundos. Um bipe continuará por 5 segundos. Pressione a tecla de discagem rápida uma vez dentro de 5 segundos; o bipe para e o dispositivo informa automaticamente o IP.
i20S/i23S/i30/i31S: mantenha pressionada a tecla # do dispositivo por 3 segundos dentro de 30 segundos após ligar. A voz reproduz automaticamente o endereço IP local.

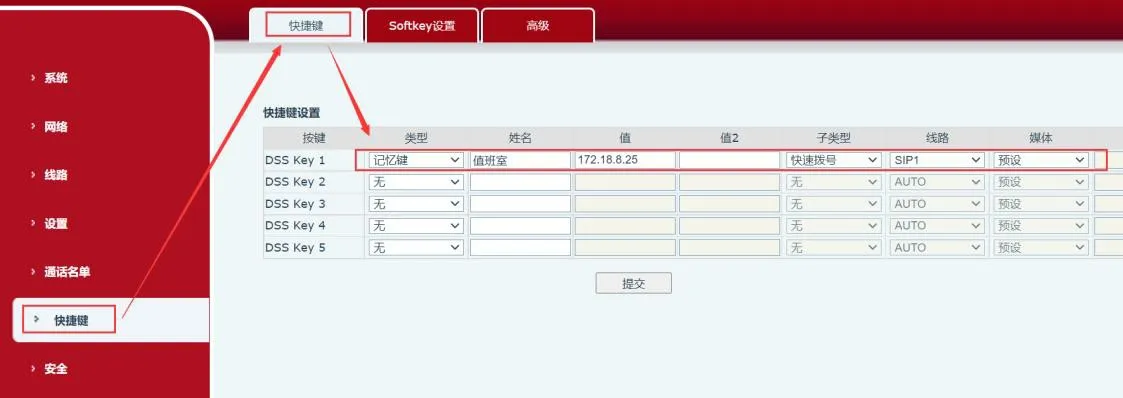

Faça login no backend web do dispositivo. Em Tecla rápida---Tecla rápida---Configuração de tecla rápida, preencha as informações e envie. Selecione “Tecla de memória” como tipo, personalize o nome, informe o IP do dispositivo remoto como valor e selecione “Discagem rápida”.
Aplicável a: i20S/i23S/i30/i31S/i32V/i33V/i33VF/i64
Digite o endereço IP no teclado do controle de acesso para fazer a chamada. Por exemplo, 172.18.8.23 chama 172.18.8.5, onde “.” é substituído pela tecla “*”.
Para usar regras de discagem, é necessário configurar na página web do dispositivo. A seguir são descritos os passos de configuração.
Login web: insira o endereço IP obtido no navegador e digite o usuário e a senha para entrar (padrão admin).

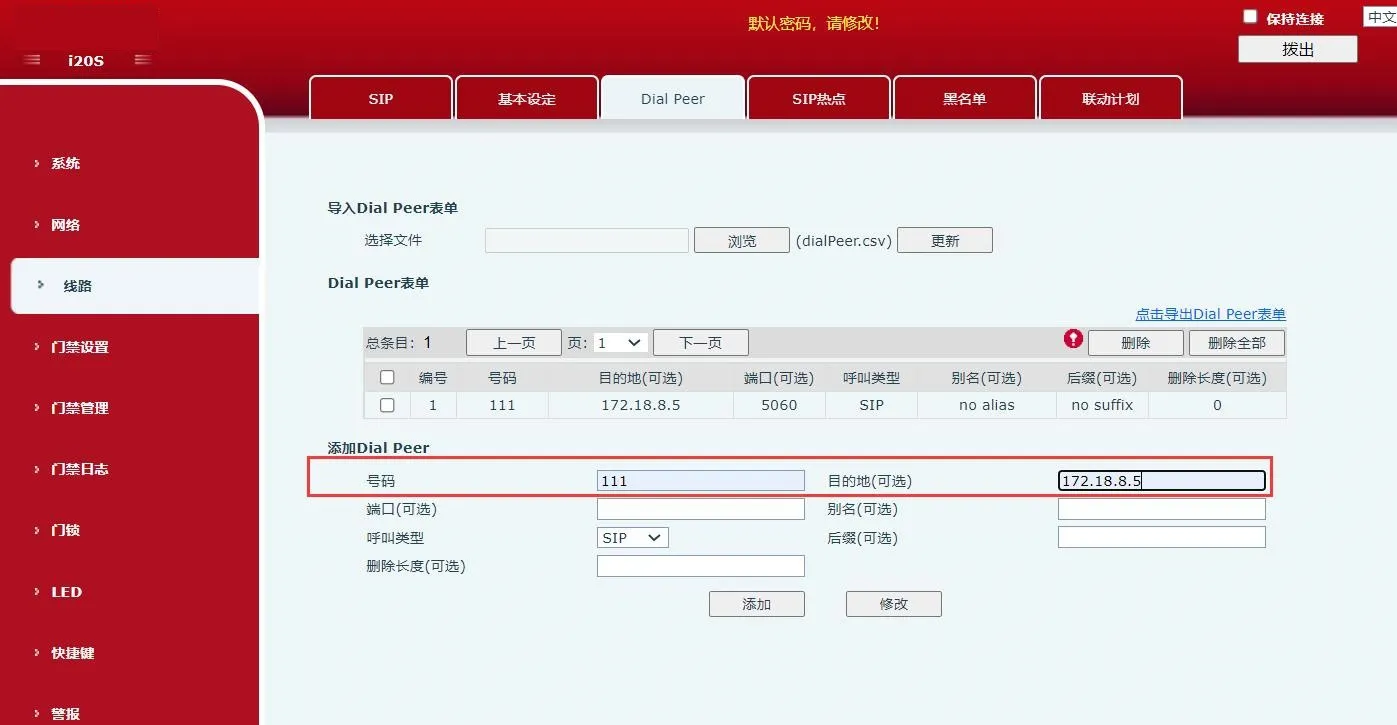

Após entrar na página web, acesse “Linha”---“Dial Peer”---“Adicionar Dial Peer” e configure conforme mostrado abaixo:
① Número: personalizado; o número inserido aqui substituirá o número original para a chamada;
② Destino: o destino é o endereço a ser chamado. Pode ser inserido um endereço IP ou uma conta SIP; se for usada uma conta SIP, é necessário registrar a conta. Aqui é usado um endereço IP como exemplo;
Diagrama de adição de regra de discagem

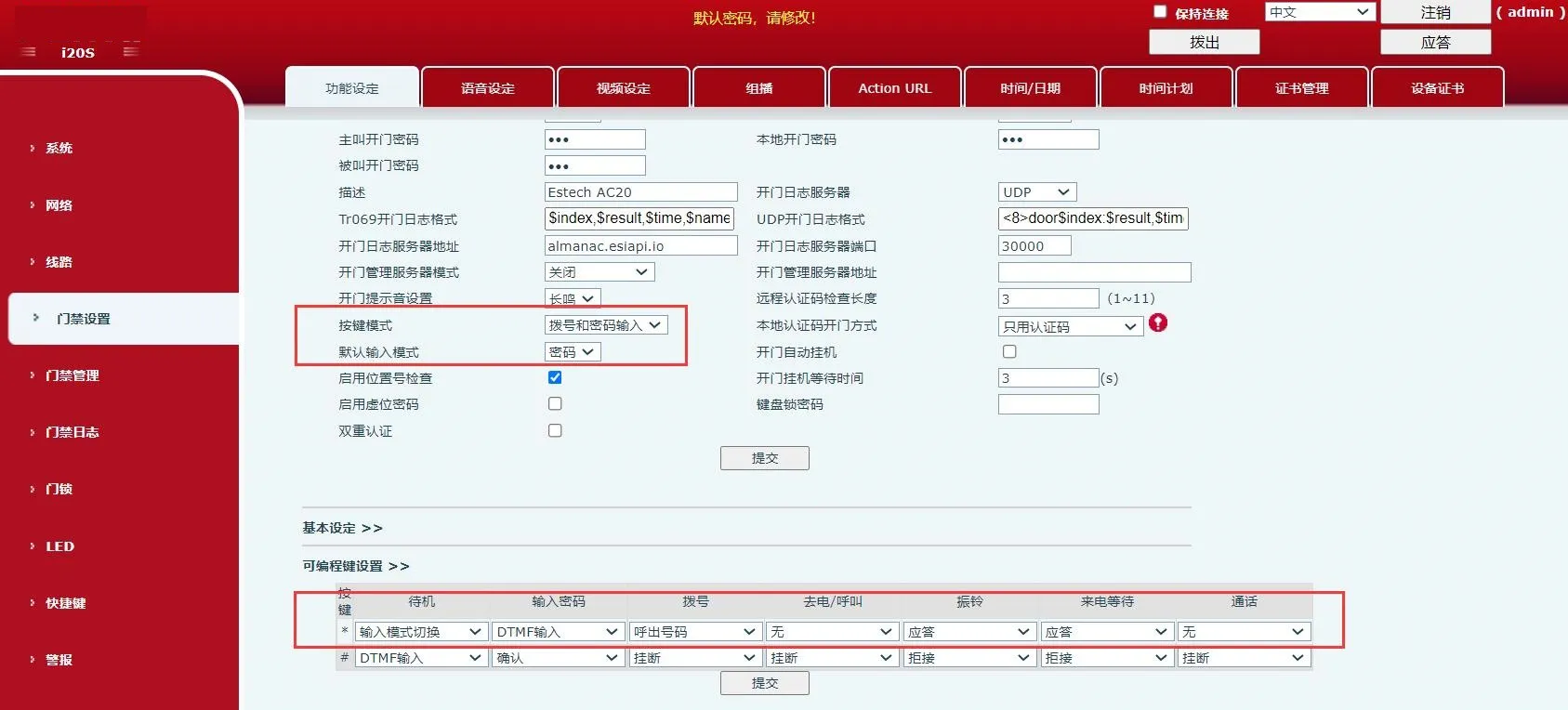

1. Em “Configurações de controle de acesso”---“Configurações de função”, configure como mostrado. Em “Configurações gerais”, realize as seguintes configurações:
① Defina “Modo de tecla” como “Discagem e entrada de senha”: a entrada pelas teclas pode ser usada para discagem e senha;
② Defina “Modo de entrada padrão” como “Senha”: no estado padrão, a entrada pelas teclas é usada apenas para verificação de senha;
Em “Configuração de teclas programáveis”, realize as seguintes configurações:
Defina o estado de espera de “Tecla *” como “Alternância de modo de entrada”, e em “Discagem” selecione “Número de saída”;
Diagrama de modo de tecla e configuração de teclas programáveis

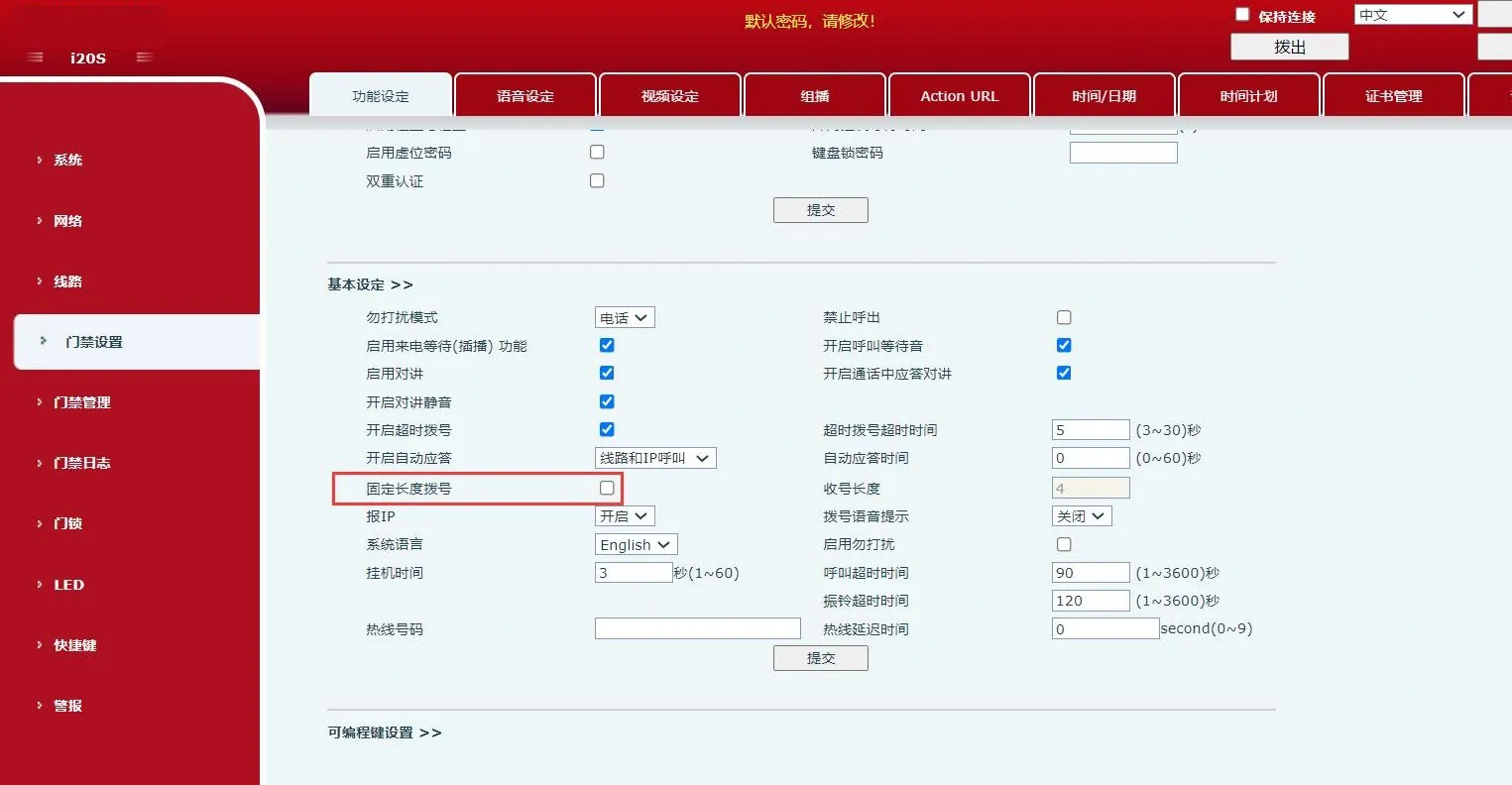

2. Em “Configurações de controle de acesso”---“Configurações de função”---“Configurações básicas”, desmarque “Discagem de comprimento fixo”, conforme mostrado abaixo;
Diagrama de cancelamento da discagem de comprimento fixo
3. Após concluir as configurações acima, digite “*número personalizado*” no teclado do dispositivo para chamar imediatamente. Também é possível digitar “*número personalizado” e aguardar 3 segundos para o dispositivo chamar automaticamente. Neste exemplo, digite “*111*” ou “*111” para chamar.
Observações:

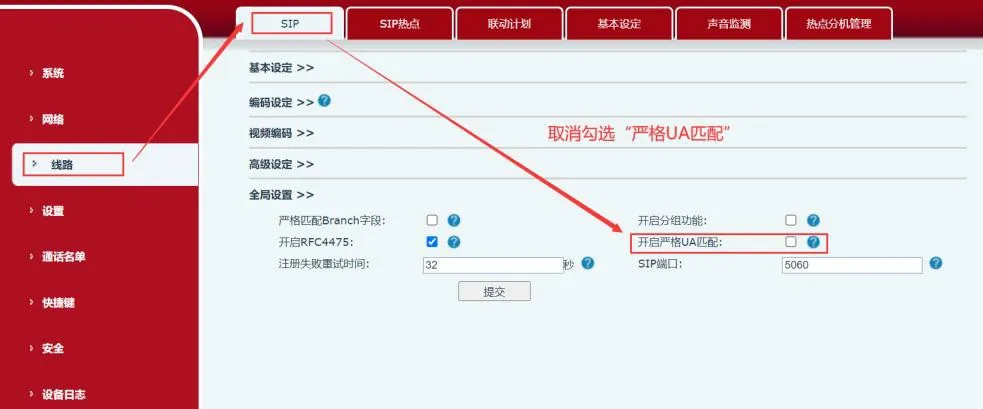

Desative a correspondência UA estrita no dispositivo chamado para garantir que ele possa receber chamadas.

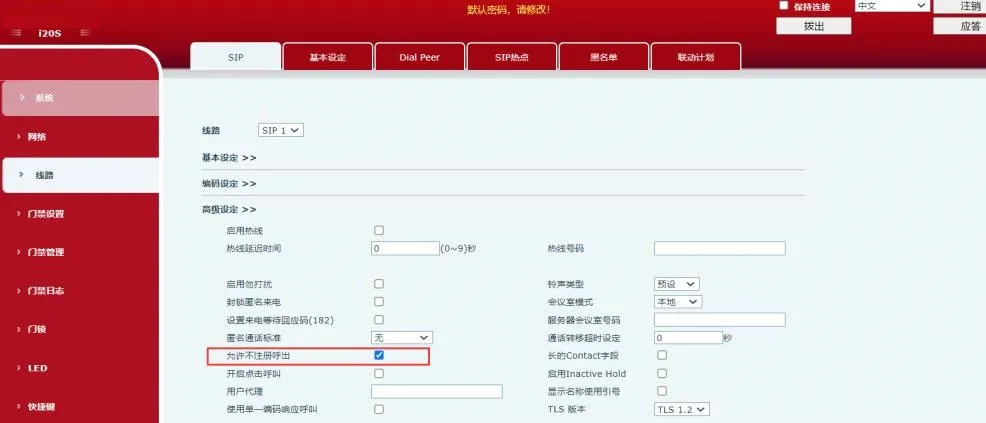

Marque permitir chamada de saída sem registro para garantir que o dispositivo possa chamar sem estar registrado.
