Introdução

Visão geral

Este documento descreve em detalhe a definição e o uso das teclas de atalho configuráveis nos telefones internos da série i.

Modelos aplicáveis

Aplica-se a todos os telefones internos da série i, incluindo i51W, i52W, i53W e i56A.

Ferramentas de preparação

① Um telefone interno da série i, com switch PoE ou fonte DC para fornecer rede e energia ao dispositivo;
② Um computador de depuração conectado ao mesmo switch, garantindo comunicação de rede entre o computador e o telefone interno.

Diagrama de conexão entre dispositivo e computador

Switch PoE

i51W                             i52W                             i53W                             i56A                             Computador

Categorias de teclas de atalho

Categorias de teclas de atalho

De acordo com a função, as teclas de atalho podem ser divididas nas seguintes categorias principais:

1. Memory Key

2. Line

3. Event Key

4. DTMF

5. URL

6. BLF List Key

7. MCAST Paging/MCAST Listening

8. Action URL

9. XML Browser

10. Application

Nota: devido ao posicionamento de cada modelo e às diferenças da solução do sistema, as categorias podem variar. i51W/i52W/i53W não incluem XML Browser nem Application, e i51W/i52W não incluem MCAST Listening nem BLF List Key.

Definição e uso das teclas de atalho

Memory Key

Conforme a função específica, Memory Key pode ser dividida nos seguintes subtipos:
1. None
2. BLF related configuration
3. Presence
4. Voice Mail
5. Speed Dial
6. Intercom
7. Call Park
8. Call Forward
Como i51W e i52W não possuem tela sensível ao toque, os subtipos disponíveis de Memory Key e Event Key são diferentes de i53W e i56A. Em i51W e i52W, Memory Key só pode ser Speed Dial ou Intercom, e Event Key só pode ser Do-not-disturb, Handfree, OK, End e Intercom.
3.1.1. BLF related configuration
Descrição da função: Esta função executa a operação correspondente de BLF can indicate the status of a subscribed extension and can pick up the call w e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
Itens de configuração: Tipo: Memory Key
Valor: BLF related configuration / DSS value
Linha: SIP account used for outgoing calls or subscription
Subtipo: BLF related configuration
Número de captura: optional server pickup code
Uso: Esta função executa a operação correspondente de Press the configured key in standby, ringing or call status to execute the assig e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.1.2. Presence
Descrição da função: Esta função executa a operação correspondente de Presence shows line status through the indicator and can also show whether the o e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
Itens de configuração: Tipo: Memory Key
Valor: Presence / DSS value
Linha: SIP account used for outgoing calls or subscription
Subtipo: Presence
Número de captura: optional server pickup code
Uso: Esta função executa a operação correspondente de Press the configured key in standby, ringing or call status to execute the assig e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.1.3. Voice Mail
Descrição da função: Esta função executa a operação correspondente de Voice Mail is used to listen to messages e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
Itens de configuração: Tipo: Memory Key
Valor: Voice Mail / DSS value
Linha: SIP account used for outgoing calls or subscription
Subtipo: Voice Mail
Uso: Esta função executa a operação correspondente de Press the configured key in standby, ringing or call status to execute the assig e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.1.4. Speed Dial
Descrição da função: Esta função executa a operação correspondente de Speed Dial is used for frequently dialed or hard-to-remember numbers e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
Itens de configuração: Tipo: Memory Key
Valor: Speed Dial / DSS value
Linha: SIP account used for outgoing calls or subscription
Subtipo: Speed Dial
Uso: Esta função executa a operação correspondente de Press the configured key in standby, ringing or call status to execute the assig e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.1.5. Intercom
Descrição da função: Esta função executa a operação correspondente de Intercom enables automatic answering and direct conversation with the configured e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
Itens de configuração: Tipo: Memory Key
Valor: Intercom / DSS value
Linha: SIP account used for outgoing calls or subscription
Subtipo: Intercom
Uso: Esta função executa a operação correspondente de Press the configured key in standby, ringing or call status to execute the assig e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.1.6. Call Park
Descrição da função: Esta função executa a operação correspondente de Call Park temporarily parks a call on the server, so the user can retrieve the c e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
Itens de configuração: Tipo: Memory Key
Valor: Call Park / DSS value
Linha: SIP account used for outgoing calls or subscription
Subtipo: Call Park
Uso: Esta função executa a operação correspondente de Press the configured key in standby, ringing or call status to execute the assig e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.1.7. Call Forward
Descrição da função: Esta função executa a operação correspondente de Call Forward transfers an incoming call to the configured destination number wit e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
Itens de configuração: Tipo: Memory Key
Valor: Call Forward / DSS value
Linha: SIP account used for outgoing calls or subscription
Subtipo: Call Forward
Uso: Esta função executa a operação correspondente de Press the configured key in standby, ringing or call status to execute the assig e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.

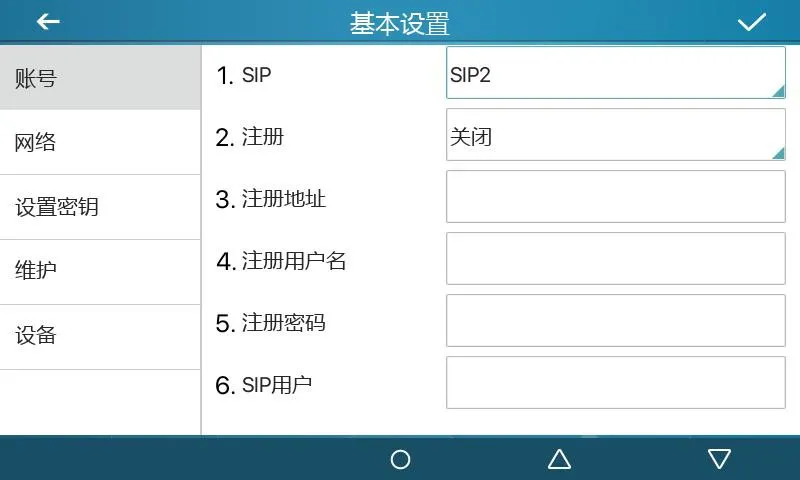

Line

Pressione a tecla Line. Se a linha não estiver registrada, o telefone entra no modo de configuração de linha. Se estiver registrada, entra no modo de discagem para inserir um número e ligar.

Figura 1

Figura 2

Event Key

Descrição da função: A tecla é configurada como uma função dedicada por meio do subtipo. Cada subtipo fornece funções e métodos de operação diferentes.
Itens de configuração: Tipo: Event Key
Subtipo: selected function type
Uso:
3.3.1 None:
Sem função.
3.3.2 Voice Mail:
Esta função executa a operação correspondente de Checks voice mail information for all SIP lines and can call the mailbox of the  e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.3 Do-not-disturb:
Esta função executa a operação correspondente de Enables do-not-disturb for the whole device or for a selected SIP line e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.4 Call Hold:
Esta função executa a operação correspondente de Places the current call on hold like a physical Hold key e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.5 Transfer:
Esta função executa a operação correspondente de Transfers the current call like a Transfer key or Xfer softkey e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.6 Phonebook:
Esta função executa a operação correspondente de Opens the contact directory e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.7 Redial:
Esta função executa a operação correspondente de Redials the last outgoing number using the previous line e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.8 Pick up:
Esta função executa a operação correspondente de Answers an incoming call that is ringing on another phone after the ringing phon e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.9 Join:
Esta função executa a operação correspondente de Allows the test phone to join an existing call after entering the target phone n e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.10 Call Forward:
Esta função executa a operação correspondente de Opens call forwarding settings in standby mode e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.11 Call Logs:
Esta função executa a operação correspondente de Opens call history and call record information e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.12 Flash:
Esta função executa a operação correspondente de Holds the current call and opens a new dialing state with dial tone e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.13 Memo:
Esta função executa a operação correspondente de Opens the memo application for note management e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.14 Headset:
Esta função executa a operação correspondente de Works like the physical headset key for answering and hanging up calls e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.15 Release:
Esta função executa a operação correspondente de Exits the LCD menu or hangs up all calls and returns to standby e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.16 Lock phone:
Esta função executa a operação correspondente de Locks the phone from standby mode e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.17 SMS:
Esta função executa a operação correspondente de Opens the SMS interface for sending, receiving and browsing messages e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.18 Call Back:
Esta função executa a operação correspondente de Calls back the last incoming number after off-hook e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.19 Hide DTMF:
Esta função executa a operação correspondente de Opens the setting mode for DTMF hidden display e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.20 Intercom:
Esta função executa a operação correspondente de Enables Intercom mode and automatic answering when no other call is active e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.21 Group Listening:
Esta função executa a operação correspondente de Enables group listening during handset or headset calls; audio is played, while  e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.22 Prefix:
Esta função executa a operação correspondente de Adds the configured outside-line prefix after off-hook, so users do not need to  e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.23 Hot Desking:
Esta função executa a operação correspondente de Clears all SIP configurations after the configured DSS key is pressed and OK is  e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.24 Agent:
Esta função executa a operação correspondente de Opens the Agent interface e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.25 End:
Esta função executa a operação correspondente de Performs the End function on the call interface e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.26 Disposition:
Esta função executa a operação correspondente de Broadsoft Call Center function that sends Disposition Code Info during and after e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.27 Escalate:
Esta função executa a operação correspondente de Broadsoft Call Center function that sends SIP Info and selects a Supervisor auto e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.28 Trace:
Esta função executa a operação correspondente de Broadsoft function similar to Disposition, supporting information sending during e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.29 Handfree:
Esta função executa a operação correspondente de Enters hands-free mode e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.30 Answer Key:
Esta função executa a operação correspondente de Answers the incoming call e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.31 Private Hold:
Esta função executa a operação correspondente de Broadsoft function that prevents other users from retrieving the held call e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.32 Local Contacts:
Esta função executa a operação correspondente de Opens the local contacts interface e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.33 LDAP Group:
Esta função executa a operação correspondente de Accesses the LDAP network phonebook when LDAP phonebook is enabled e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.34 XML Group:
Esta função executa a operação correspondente de Accesses the selected XML network phonebook when XML phonebook is enabled e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.35 Broadsoft Group:
Esta função executa a operação correspondente de Accesses the Broadsoft network phonebook when it is enabled e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.36 Record:
Esta função executa a operação correspondente de Starts call recording when the phone has been configured for recording e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.
3.3.37 Auto Headset:
Esta função executa a operação correspondente de Enables or disables headset answering; the DSS key stays steady green e facilita o uso rápido de linhas SIP, chamadas, contatos ou serviços.

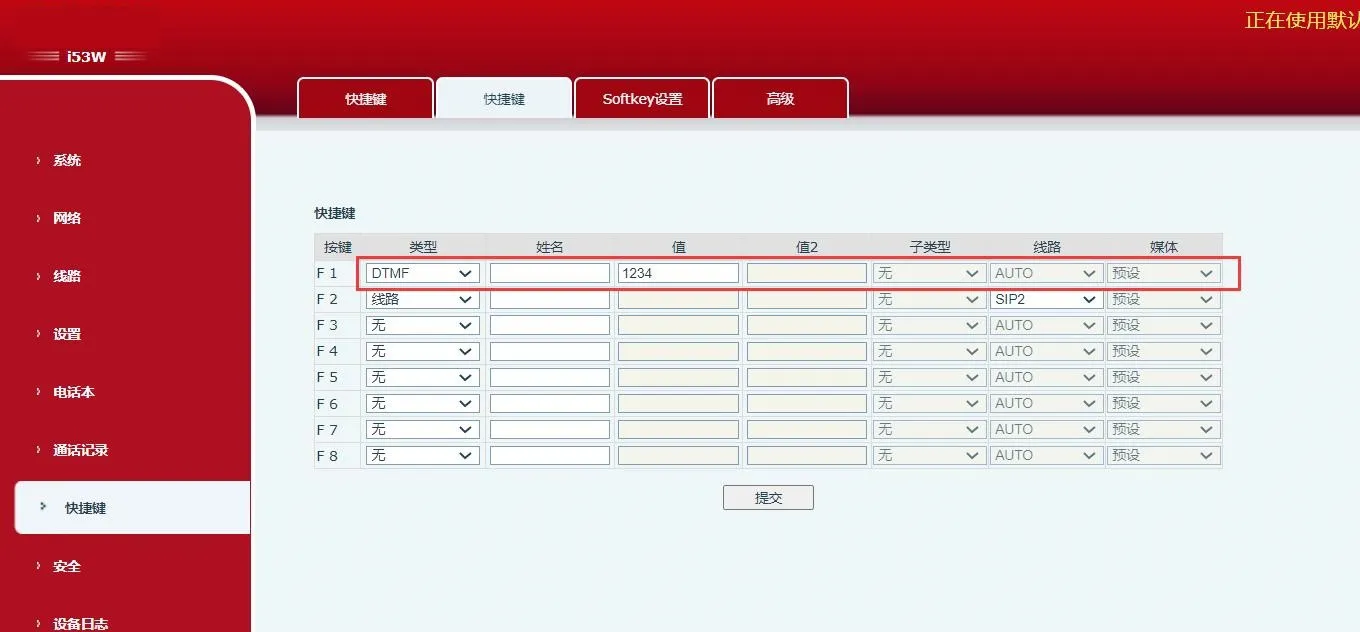

DTMF

Descrição da função: Usado para discagem secundária rápida, sem memorizar a sequência. Durante uma chamada, pressione esta tecla para enviar a sequência configurada ao lado remoto.
Itens de configuração: Tipo: DTMF
Valor: DTMF secondary dialing key sequence
                                                                               Figura 3

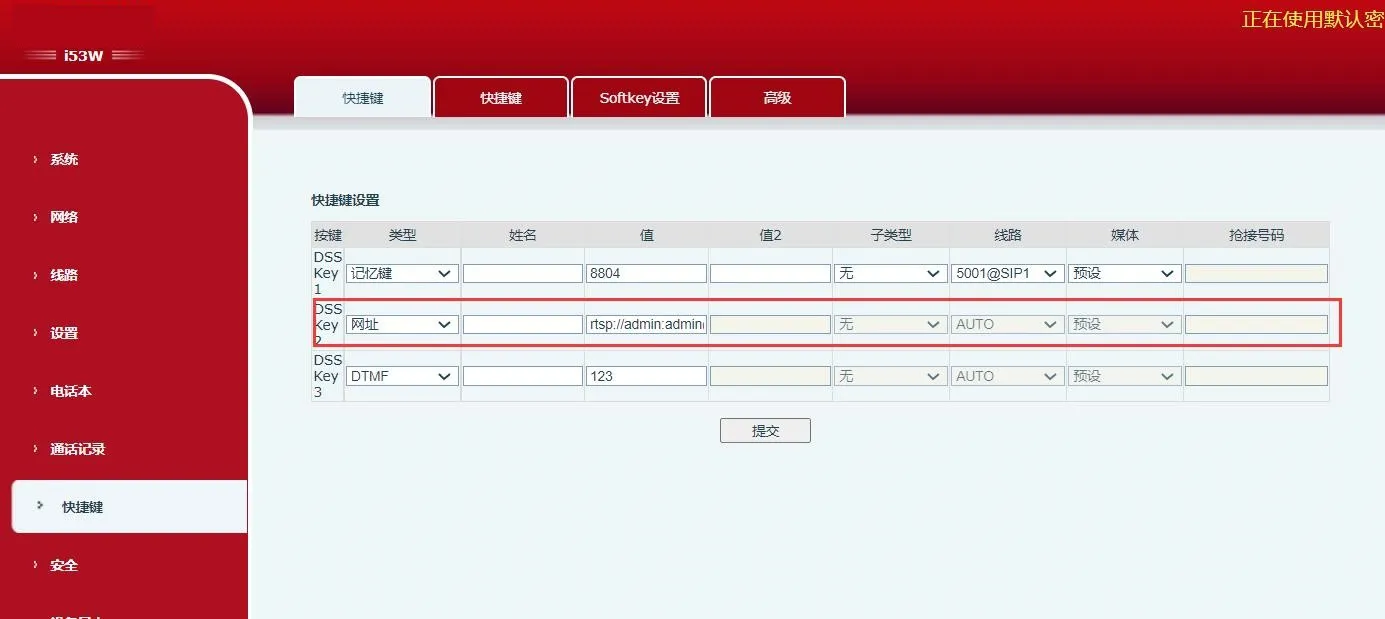

URL

Descrição da função: Pressione esta tecla para acessar diretamente a URL remota configurada quando ela for válida.
Itens de configuração: Tipo: URL
Valor: complete remote URL
                                                                               Figura 4

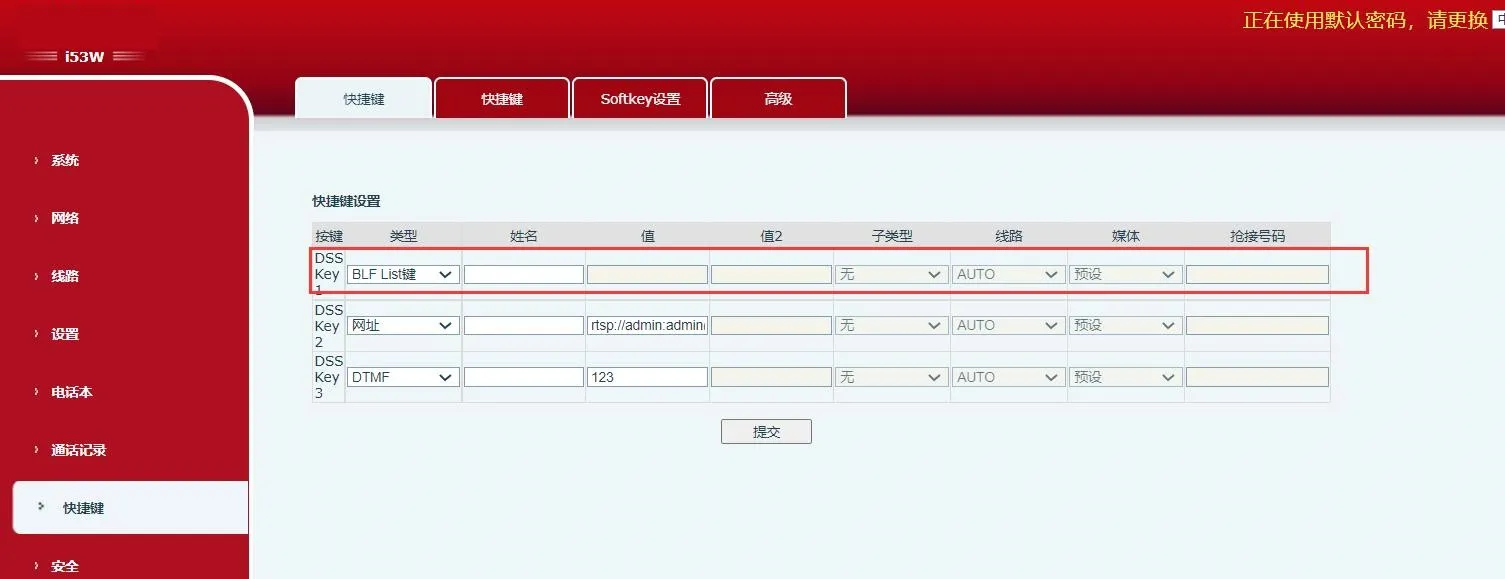

BLF List Key

Descrição da função: Esta função deve trabalhar com o servidor. O BLF tradicional usa um Subscribe por número. BLF List Key agrupa os números no servidor, assina pela URL do grupo, analisa mensagens Notify e exibe o estado no LED da tecla.
Itens de configuração: Tipo: BLF List Key
Uso: server automatically delivers subscribed number list to DSS keys.
                                                                               Figura 5

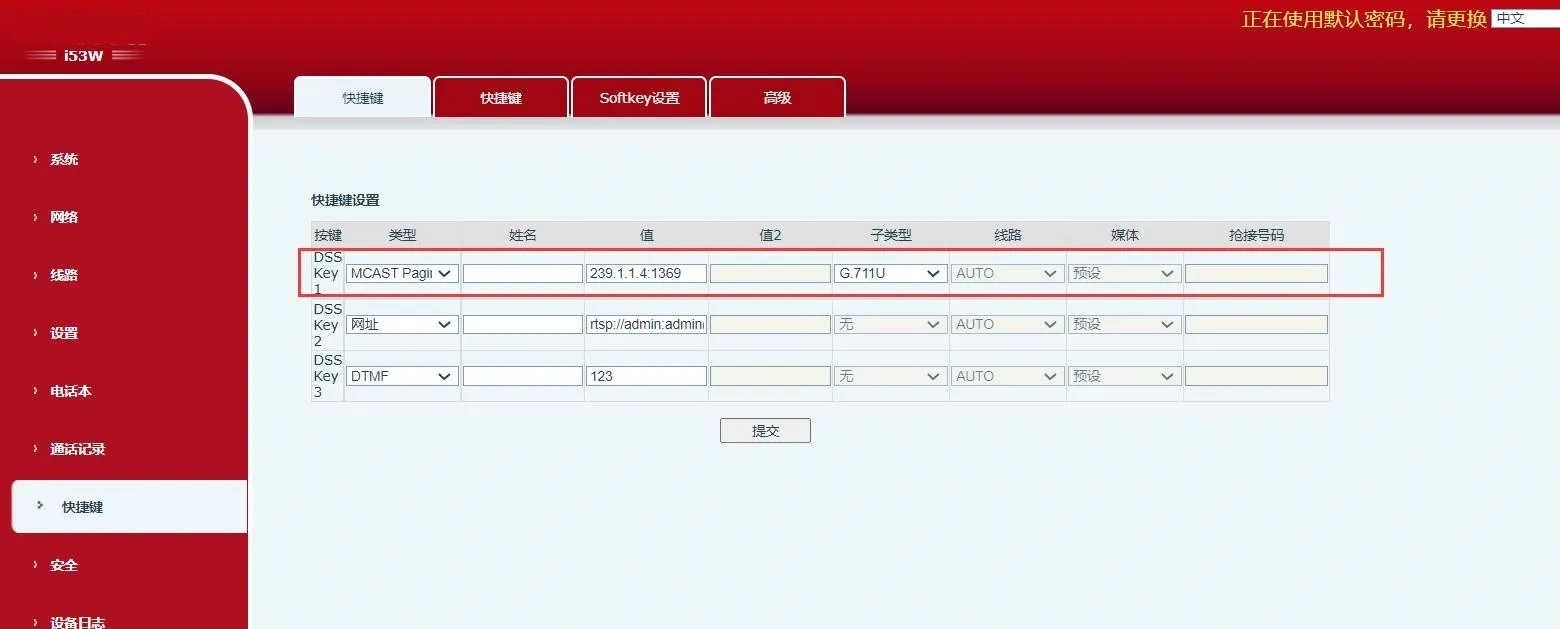

MCAST Paging / MCAST Listening

Descrição da função: Após configurar o endereço multicast e o codec de áudio, pressione esta tecla para enviar um fluxo RTP multicast. Pressione novamente para encerrar e desligar.
Itens de configuração: Tipo: MCAST Paging / MCAST Listening
Valor: multicast listening address and port
Subtipo: RTP audio codec used by sender and receiver

Figura 6

Action URL

Descrição da função: A URL configurada suporta variáveis no formato ￥. Quando o usuário pressiona a tecla DSS, o sistema inicia uma solicitação HTTP GET ou POST.
Itens de configuração: Tipo: Action URL
Valor: valid URL
Subtipo: POST or GET
