TR-069 ist das CPE-WAN-Managementprotokoll des DSL-Forums. Es definiert ein sicheres Framework für einen ACS zur automatischen Konfiguration und zentralen Verwaltung von CPE-Geräten.
Abbildung 1-1 Entwurfsdiagramm von TR-069
Dieses Dokument gilt für Zugangskontrollgeräte und Telefongeräte.
Dieses Dokument richtet sich an Entwicklungs- und Testingenieure, die die TR-069-Konfiguration, RPC-Methoden, TR-111-Erweiterungen und Parametermodelle verstehen müssen.
ACS Auto-Konfigurationsserver
CPE Kundengerät

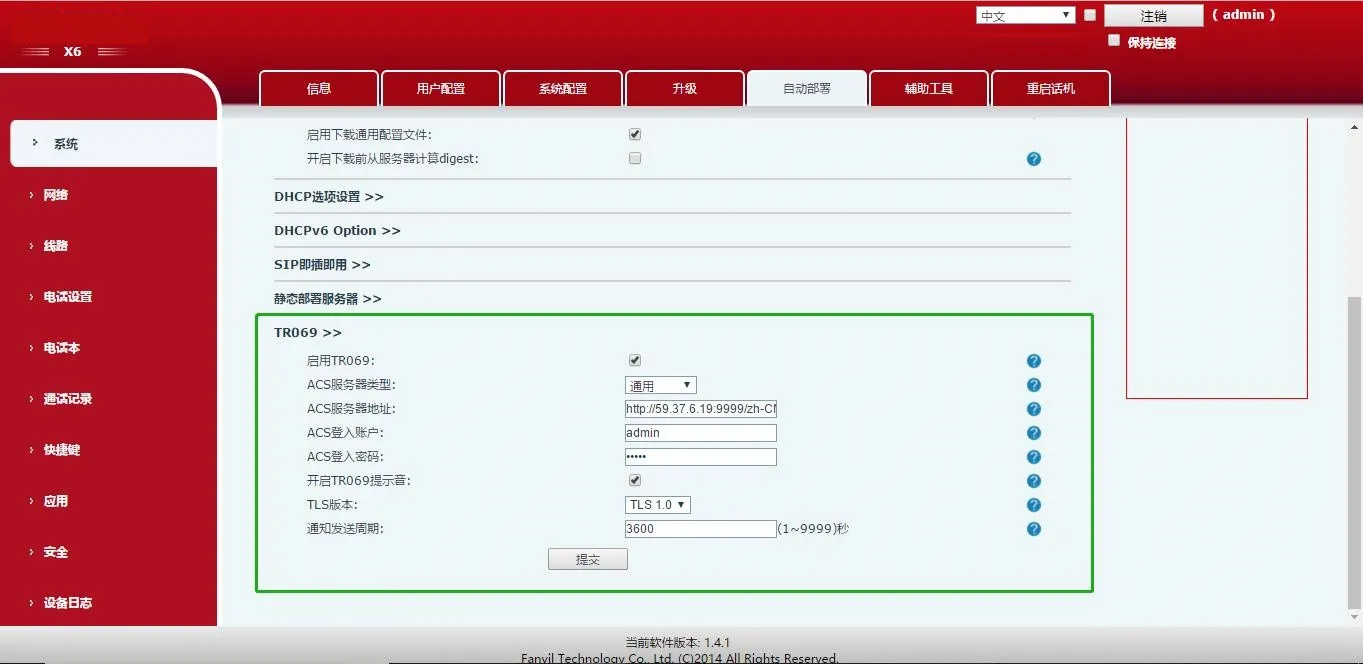

TR-069 ist standardmäßig deaktiviert. Melden Sie sich als Administrator an der Webseite an, öffnen Sie System → Automatische Bereitstellung → TR069 und konfigurieren Sie die Parameter im entsprechenden Bereich.
Abbildung 2-1
| Name | Beschreibung |
| TR069 aktivieren | Aktivierungsstatus |
| ACS-Servertyp | Konfigurationselement |
| ACS-Serveradresse | Serveradresse oder URL |
| ACS-Anmeldekonto | Benutzername |
| ACS-Anmeldekennwort | Kennwort |
| STUN-Serveradresse | STUN-bezogener Parameter |
| STUN aktivieren | Aktivierungsstatus |
RPC-Methoden ermöglichen eine bidirektionale Kommunikation zwischen CPE und ACS. Der ACS kann über RPC Geräteparameter abrufen, setzen, überwachen und warten.
| RPC | Knotenbeschreibung |
| GetRPCMethods | Beschreibung der RPC-Funktion |
| SetParameterValues | Beschreibung der RPC-Funktion |
| GetParameterValues | Beschreibung der RPC-Funktion |
| GetParameterNames | Beschreibung der RPC-Funktion |
| GetParameterAttributes | Beschreibung der RPC-Funktion |
| SetParameterAttributes | Beschreibung der RPC-Funktion |
| Download | Beschreibung der RPC-Funktion |
| FactoryReset | Beschreibung der RPC-Funktion |
| Reboot | Beschreibung der RPC-Funktion |
TR-111 erweitert die TR-069-Familie um Mechanismen zur Gerät-Gateway-Zuordnung und NAT-Verbindungsanfrage und unterstützt den ACS bei der Verwaltung von LAN-seitigen Geräten.
TR-111 unterstützt die Gateway-Zuordnung, damit der ACS das von einem LAN-seitigen Gerät verwendete Gateway identifizieren kann.
TR-111 unterstützt UDP/STUN-basierte Verbindungsanfragen für CPE-Geräte, die sich hinter NAT-Gateways befinden.
Die Architektur umfasst Datenmodelle für Internet-Gateway-Geräte und LAN-Geräte. Parameternamen verwenden eine gepunktete Baumhierarchie und Parametertypen basieren auf SOAP-Datentypen.
Internet-Gateway-Gerät
LAN-Gerät
Parameternamen verwenden eine gepunktete Baumhierarchie.
Parametertypen basieren auf SOAP-Datentypen.
ZeitparameterRouting- oder WeiterleitungsparameterRouting- oder WeiterleitungsparameterInternetGatewayDevice.Services.VoiceService.{i}.Capabilities.MaxProfileCountVoIP-Fähigkeit oder LeitungsparameterInternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.ExtensionsSIP-bezogener ParameterZeichenketteInternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Zeichenkette
| Knotenname | Typ | Knotenbeschreibung | |
| InternetGatewayDevice.DeviceInfo. | Objekt | Geräteinformationen | |
| InternetGatewayDevice.DeviceInfo.Manufacturer | Zeichenkette | Gerätehersteller | |
| InternetGatewayDevice.DeviceInfo.ManufacturerOUI | Zeichenkette | Gerätehersteller | |
| InternetGatewayDevice.DeviceInfo.ModelName | Zeichenkette | Produktmodell | |
| InternetGatewayDevice.DeviceInfo.Description | Zeichenkette | Geräteinformationen | |
| InternetGatewayDevice.DeviceInfo.ProductClass | Zeichenkette | Produktmodell | |
| InternetGatewayDevice.DeviceInfo.SerialNumber | Zeichenkette | Geräteinformationen | |
| InternetGatewayDevice.DeviceInfo.SoftwareVersion | Zeichenkette | Versionsinformationen | |
| InternetGatewayDevice.DeviceInfo.HardwareVersion | Zeichenkette | ||
| Versionsinformationen | |||
| InternetGatewayDevice.DeviceInfo.SpecVersion | Zeichenkette | Versionsinformationen | |
| InternetGatewayDevice.DeviceInfo.ProvisioningCode | Zeichenkette | Konfigurationselement | |
| InternetGatewayDevice.DeviceInfo.UpTime | Zeichenkette | Zeitparameter | |
| InternetGatewayDevice.DeviceInfo.DeviceLog | Zeichenkette | Geräteinformationen | |
| InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}. | Objekt | Konfigurationselement | |
| InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Name | Zeichenkette | Konfigurationselement | |
| InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Version | Zeichenkette | Versionsinformationen | |
| InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Date | Zeichenkette | Zeitparameter | |
| InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Description | Zeichenkette | Konfigurationselement | |
| InternetGatewayDevice.ManagementServer. | Objekt | Geräteinformationen | |
| InternetGatewayDevice.ManagementServer.URL | Zeichenkette | Serveradresse oder URL | |
| InternetGatewayDevice.ManagementServer.Username | Zeichenkette | Benutzername | |
| InternetGatewayDevice.ManagementServer.Password | Zeichenkette | Kennwort | |
| InternetGatewayDevice.ManagementServer.PeriodicInformEnable | Zeichenkette | Aktivierungsstatus | |
| InternetGatewayDevice.ManagementServer.PeriodicInformInterval | Zeichenkette | Zeitparameter | |
| InternetGatewayDevice.ManagementServer.PeriodicInformTime | Zeichenkette | Zeitparameter | |
| InternetGatewayDevice.ManagementServer.ParameterKey | Zeichenkette | Konfigurationselement | |
| InternetGatewayDevice.ManagementServer.ConnectionRequestURL | Zeichenkette | Serveradresse oder URL | |
| InternetGatewayDevice.ManagementServer.ConnectionRequestUsername | Zeichenkette | Benutzername | |
| InternetGatewayDevice.ManagementServer.ConnectionRequestPassword | Zeichenkette | Kennwort | |
| InternetGatewayDevice.ManagementServer.UDPConnectionRequestAddress | Zeichenkette | Serveradresse oder URL | |
| InternetGatewayDevice.ManagementServer.UDPConnectionRequestAddressNotificationLimit | Zeichenkette | Zeitparameter | |
| InternetGatewayDevice.ManagementServer.STUNEnable | Zeichenkette | STUN-bezogener Parameter | |
| InternetGatewayDevice.ManagementServer.STUNServerAddress | Zeichenkette | STUN-bezogener Parameter | |
| InternetGatewayDevice.ManagementServer.STUNServerPort | Zeichenkette | STUN-bezogener Parameter | |
| InternetGatewayDevice.ManagementServer.STUNUsername | Zeichenkette | Benutzername | |
| InternetGatewayDevice.ManagementServer.STUNPassword | Zeichenkette | Kennwort | |
| InternetGatewayDevice.ManagementServer.STUNMaximumKeepAlivePeriod | Zeichenkette | STUN-bezogener Parameter | |
| InternetGatewayDevice.ManagementServer.STUNMinimumKeepAlivePeriod | Zeichenkette | STUN-bezogener Parameter | |
| InternetGatewayDevice.ManagementServer.NATDetected | Zeichenkette | STUN-bezogener Parameter | |
| InternetGatewayDevice.ManagementServer.KickURL | Zeichenkette | Serveradresse oder URL | |
| InternetGatewayDevice.ManagementServer.UpgradesManaged | Zeichenkette | Aktivierungsstatus | |
| InternetGatewayDevice.Time. | Objekt | Zeitparameter | |
| InternetGatewayDevice.Time.Enable | Boolesch | Aktivierungsstatus | |
| InternetGatewayDevice.Time.NTPServer1 | Zeichenkette | Serveradresse oder URL | |
| InternetGatewayDevice.Time.NTPServer2 | Zeichenkette | Serveradresse oder URL | |
| InternetGatewayDevice.Time.CurrentLocalTime | dateTime | ||
| InternetGatewayDevice.Time.LocalTimeZone | Zeichenkette | Zeitparameter | |
| InternetGatewayDevice.Time.LocalTimeZoneName | Zeichenkette | Zeitparameter | |
| InternetGatewayDevice.Layer3Forwarding. | Objekt | Routing- oder Weiterleitungsparameter | |
| InternetGatewayDevice.Layer3Forwarding.ForwardNumberOfEntries | Unsigned | Routing- oder Weiterleitungsparameter | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}. | Objekt | Routing- oder Weiterleitungsparameter | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.1.Enable | Zeichenkette | Aktivierungsstatus | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.1.Status | Zeichenkette | Routing- oder Weiterleitungsparameter | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.1.Type | Zeichenkette | Routing- oder Weiterleitungsparameter | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.DestIPAddress | Zeichenkette | Routing- oder Weiterleitungsparameter | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.DestSubnetMask | Zeichenkette | Routing- oder Weiterleitungsparameter | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.SourceIPAddress | Zeichenkette | Routing- oder Weiterleitungsparameter | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.SourceSubnetMask | Zeichenkette | Routing- oder Weiterleitungsparameter | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.GatewayIPAddress | Zeichenkette | ||
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.Interface | Zeichenkette | Routing- oder Weiterleitungsparameter | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.ForwardingMetric | Zeichenkette | ||
| InternetGatewayDevice.UserInterface. | Objekt | Benutzeroberflächeninformationen | |
| InternetGatewayDevice.UserInterface.UpgradeAvailable | Zeichenkette | Benutzeroberflächeninformationen | |
| InternetGatewayDevice.UserInterface.CurrentLanguage | Zeichenkette | Benutzeroberflächeninformationen | |
| InternetGatewayDevice.Services.VoiceService.{i}. | Objekt | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceServiceNumberOfEntries | unsignedInt | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfileNumberOfEntries | unsignedInt | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities. | Objekt | VoIP-Fähigkeit oder Leitungsparameter | |
| Zeichenkette | |||
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.MaxLineCount | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.MaxSessionCount | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SignalingProtocols | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.FaxT38 | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.FaxPassThrough | boolesch | ||
| VoIP-Fähigkeit oder Leitungsparameter | |||
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.ModemPassThrough | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.ToneGeneration | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.RingGeneration | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.VoiceLineTests | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP. | Objekt | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Role | Zeichenkette | SIP-bezogener Parameter | |
| Zeichenkette | SIP-bezogener Parameter | ||
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Transports | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.URISchemes | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.EventSubscription | boolesch | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.ResponseMap | boolesch | ||
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.TLSAuthenticationProtocols | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.TLSAuthenticationKeySize | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.TLSEncryptionProtocols | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.H323. | Objekt | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.H323.FastStart | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.H323.H235AuthenticationMethods | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs | Objekt | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs.{i}.EntryId | unsignedInt | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs.{i}.Codec | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs.{i}.BitRate | unsignedInt | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}. | Objekt | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Reset | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.NumberOfLines | unsignedInt | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Name | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SignalingProtocol | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.MaxSessions | unsignedInt | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.DTMFMethod | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.STUNEnable | boolesch | STUN-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.STUNServer | Zeichenkette | ||
| STUN-bezogener Parameter | |||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP. | |||
| Objekt | RTP-bezogener Parameter | ||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.LocalPortMin | unsignedInt | RTP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.LocalPortMax | unsignedInt | RTP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.DSCPMark | Zeichenkette | RTP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.TelephoneEventPayloadType | Zeichenkette | RTP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. | |||
| Objekt | SIP-bezogener Parameter | ||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.Enable | boolesch | Aktivierungsstatus | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.DirectoryNumber | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.Status | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallState | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.RingMuteStatus | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.RingVolumeStatus | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.SIP. | Objekt | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.SIP.AuthUserName | |||
| Zeichenkette | Benutzername | ||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.SIP.AuthPassword | Zeichenkette | ||
| Kennwort | |||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures. | |||
| Objekt | VoIP-Fähigkeit oder Leitungsparameter | ||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallWaitingEnable | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardUnconditionalEnable | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardUnconditionalNumber | |||
| VoIP-Fähigkeit oder Leitungsparameter | |||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardOnBusyEnable | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardOnBusyNumber | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardOnNoAnswerEnable | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardOnNoAnswerNumber | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallTransferEnable | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.MWIEnable | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.MessageWaiting | Zeichenkette | VoIP-Fähigkeit oder Leitungsparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.AnonymousCallEnable | |||
| boolesch | VoIP-Fähigkeit oder Leitungsparameter | ||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.DoNotDisturbEnable | boolesch | VoIP-Fähigkeit oder Leitungsparameter | |
| Objekt | SIP-bezogener Parameter | ||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.ProxyServer | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.ProxyServerPort | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.ProxyServerTransport | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.RegistrarServer | |||
| SIP-bezogener Parameter | |||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.RegistrarServerPort | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.RegistrarServerTransport | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.UserAgentDomain | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.UserAgentPort | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.UserAgentTransport | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Organization | Zeichenkette | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.RegisterRetryInterval | Zeichenkette | Zeitparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.RegisterExpires | Zeichenkette | Zeitparameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.DSCPMark | |||
| unsignedInt | SIP-bezogener Parameter | ||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.VLANIDMark | int | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.EthernetPriorityMark | int | SIP-bezogener Parameter | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.X_ATP_OptionTime. | Objekt | Zeitparameter | |
| InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.6.SIP.X_ATP_OptionTime.IntervalTime | tUnsigned | Zeitparameter | |
| InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.6.SIP.X_ATP_OptionTime.OptionsType | unsignedInt | SIP-bezogener Parameter |
