A automação industrial não está mais limitada ao controle de equipamentos, coleta de dados de produção e visualização de processos. Com o contínuo desenvolvimento da Indústria 4.0, os projetos de automação combinam cada vez mais tecnologias de internet, inteligência artificial, análise de big data, plataformas em nuvem, robótica, Internet das Coisas, computação de borda, realidade aumentada e realidade virtual. O objetivo é tornar os sistemas de manufatura mais inteligentes em design, gestão da cadeia de suprimentos, processos produtivos, supervisão de segurança e atendimento ao cliente.

Nesse ambiente, áudio e vídeo estão se tornando partes importantes do software de automação industrial. O vídeo fornece evidências visuais para o status da produção, operação de equipamentos, eventos de segurança e inspeção remota. O áudio fornece notificação rápida, interação por voz, transmissão de alarmes e coordenação em campo. Quando o acesso a vídeo, processamento de fluxos, comunicação por voz e vinculação de alarmes são planejados em conjunto, uma plataforma de automação pode passar da monitoração passiva para a resposta operacional ativa.

Por que o acesso visual é importante em projetos de automação

As plataformas de automação industrial geralmente exibem dados de produção, status de dispositivos, valores de processo, alarmes de falha e informações ambientais. Esses pontos de dados são essenciais, mas números e gráficos nem sempre conseguem explicar o que está acontecendo no local. Quando um aviso de temperatura, alarme de vibração, valor de pressão anormal ou evento de acesso aparece, os operadores frequentemente precisam de confirmação visual antes de tomar uma decisão.

É por isso que a integração da videovigilância se tornou um requisito importante em muitos projetos de automação industrial. Câmeras, gravadores, plataformas de vídeo existentes e sistemas de monitoramento de site podem fornecer contexto visual em tempo real. Em vez de ver apenas um valor de alarme em uma tela, o operador também pode visualizar a máquina relacionada, linha de produção, área de armazém, corredor, zona de tanques, sala de utilidades ou instalação externa.

Ao combinar o monitoramento de dados com a apresentação de vídeo, o sistema pode fornecer uma imagem operacional mais completa. Isso ajuda a reduzir julgamentos falsos, encurtar o tempo de verificação de incidentes e melhorar a qualidade da tomada de decisão remota.

Conectando recursos de vídeo existentes

Muitos sites industriais já possuem sistemas de videovigilância antes da atualização do software de automação. Esses sistemas podem incluir câmeras IP, NVRs, plataformas de vigilância, sistemas de gerenciamento de vídeo e diferentes marcas de dispositivos de campo. Substituí-los geralmente é desnecessário e caro. Uma abordagem melhor é integrar os recursos de vídeo existentes à plataforma de automação por meio de um gateway de acesso a vídeo ou camada de integração de mídia.

Uma camada de acesso a vídeo prática deve suportar protocolos industriais e de segurança comuns, como GB/T28181, RTSP e ONVIF. Com esses métodos de acesso, a plataforma de automação pode se conectar a plataformas de vigilância, gravadores e câmeras sem precisar reconstruir cada interface de vídeo do zero.

O benefício é claro: os desenvolvedores de automação não precisam gastar tempo excessivo resolvendo problemas de acesso a câmeras, compatibilidade de fluxos, descoberta de dispositivos ou interconexão de plataformas. O gateway lida com o acesso ao vídeo, enquanto o software de automação se concentra na lógica de negócios, visualização de processos, tratamento de alarmes e operação do usuário.

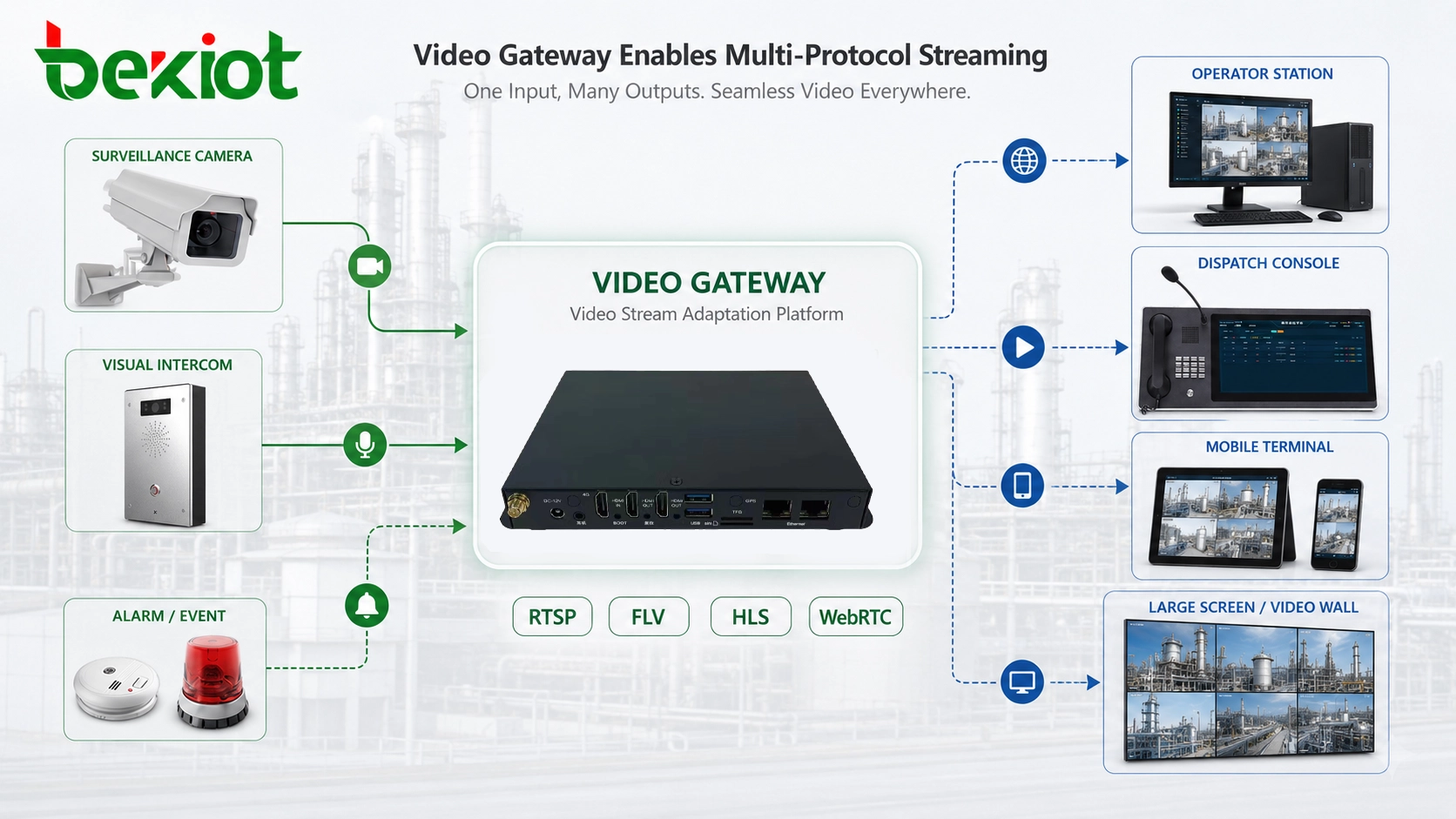

Formatos de saída para diferentes terminais

Após conectar os recursos de vídeo, o próximo passo é a adaptação da saída. Projetos de automação industrial podem precisar exibir vídeo em estações de operador fixas, consoles de despacho, terminais móveis, páginas baseadas em navegador, telas grandes e displays de centro de comando. Esses terminais podem não aceitar o mesmo formato de mídia.

Uma camada de integração de vídeo pode gerar múltiplos formatos de fluxo de acordo com os requisitos do sistema. Os formatos de saída comuns incluem RTSP, FLV, HLS ou M3U8 e WebRTC. RTSP é frequentemente usado para acesso a vídeo entre sistemas. FLV e HLS são úteis para exibição na web e distribuição de streaming. WebRTC é adequado para interação baseada em navegador com menor latência quando a resposta em tempo real é importante.

Essa capacidade de saída em múltiplos formatos permite que uma única fonte de vídeo atenda a diferentes cenários de aplicação. Uma sala de controle pode visualizar um fluxo estável de alta qualidade. Um terminal móvel pode receber um fluxo mais leve. Uma página de navegador pode exibir vídeo sem software local complexo. Uma tela grande pode mostrar imagens-chave selecionadas para comando e supervisão.

O controle API traz mais do que simples visualização de vídeo

A extração básica de RTSP pode exibir uma imagem de câmera, mas projetos de automação industrial geralmente precisam de mais do que visualização passiva. Os operadores podem precisar ajustar o foco da câmera, controlar o movimento PTZ, iniciar o interfone de voz, recuperar gravações, alternar canais ou chamar vídeo relacionado quando um alarme é acionado. Essas funções exigem integração baseada em API, em vez de apenas um fluxo de vídeo bruto.

Por meio de interfaces API, a plataforma de automação pode manter muitas capacidades originais do sistema de vídeo, adicionando-as aos fluxos de trabalho industriais. Por exemplo, quando um alarme de equipamento aparece, a plataforma pode abrir automaticamente a câmera relacionada. Quando um operador verifica uma área de processo, o sistema pode fornecer controle PTZ. Quando um incidente precisa ser revisado, a plataforma pode chamar o vídeo gravado do período de tempo correspondente.

Isso torna a integração de vídeo mais valiosa do que a simples incorporação de câmeras. A plataforma de automação pode transformar o vídeo em um recurso operacional interativo, não apenas uma janela visual.

Produto relacionado: Sistema de Comunicação Convergente Becke

Sistema de Comunicação Convergente Becke para integração de áudio, vídeo, vinculação de alarmes e comunicações unificadas industriais.

A transcodificação ajuda diferentes sistemas a trabalharem juntos

Projetos industriais frequentemente incluem diferentes redes, diferentes terminais e diferentes requisitos de exibição. Uma câmera pode emitir um fluxo de alta resolução, mas um terminal móvel ou página web pode não precisar da qualidade de imagem original. Uma plataforma legada pode suportar um codec, enquanto um sistema mais novo pode preferir outro. É aqui que a transcodificação se torna importante.

A transcodificação de vídeo pode ajustar resolução, taxa de quadros, taxa de bits e formato de codificação em tempo real. Por exemplo, uma fonte de alta resolução pode ser convertida em um fluxo mais leve para acesso remoto. Um vídeo de alta taxa de bits pode ser reduzido para transmissão em redes fracas. Um formato de codec pode ser alterado para corresponder à capacidade de decodificação da plataforma alvo.

Esses ajustes melhoram a compatibilidade e a estabilidade do sistema. Eles também ajudam a reduzir a pressão sobre a largura de banda, especialmente em parques industriais, instalações remotas, locais de utilidade pública, áreas de construção e ambientes de comunicação sem fio onde as condições de rede nem sempre são ideais.

Sobreposição de dados industriais no vídeo

Uma das aplicações mais úteis da integração de vídeo é combinar imagens visuais com dados industriais. Uma imagem de vídeo pode ser sobreposta com dados IoT, status do dispositivo, valores de processo, níveis de alarme, leituras ambientais ou informações de controle. Isso torna a tela de vídeo mais significativa para os operadores.

Por exemplo, uma visão de câmera de uma linha de produção pode mostrar o status atual do equipamento, modo de operação, valor de temperatura ou estado de alarme. Um vídeo de área de armazenamento pode exibir status de acesso ou dados ambientais. Um vídeo de estação de bombeamento pode mostrar pressão, vazão e indicadores de falha. Isso cria um vínculo mais forte entre a cena física e o sistema de automação digital.

A sobreposição de dados e vídeo é especialmente útil para centros de comando, salas de controle e plataformas de supervisão remota. Ajuda os usuários a entender não apenas o que estão vendo, mas também o que os dados do sistema significam naquela cena específica.

Por que a notificação de alarme não pode depender apenas de telas

Muitos sistemas de automação geram alarmes de equipamento, alarmes IoT, avisos de segurança, exceções de processo e alertas ambientais. No entanto, um problema comum é que os métodos de notificação nem sempre são práticos. Alguns sistemas ainda dependem fortemente de operadores observando telas. Isso cria risco quando o operador está longe da estação de trabalho, lidando com outra tarefa ou trabalhando em um ambiente barulhento.

Chamadas telefônicas, SMS e e-mail podem ser usados em alguns casos, mas nem sempre são adequados para locais industriais. As chamadas podem ser perdidas. Os SMS podem sofrer atrasos. O e-mail geralmente é muito lento para eventos urgentes. Em muitos ambientes industriais, o pessoal da linha de frente precisa de notificações instantâneas e diretas por meio de ferramentas que já usam todos os dias.

É por isso que a notificação de áudio deve ser considerada juntamente com a integração de vídeo. Quando ocorre um alarme, o sistema não deve apenas mostrar dados e vídeo; ele também deve notificar as pessoas certas através do canal de áudio correto.

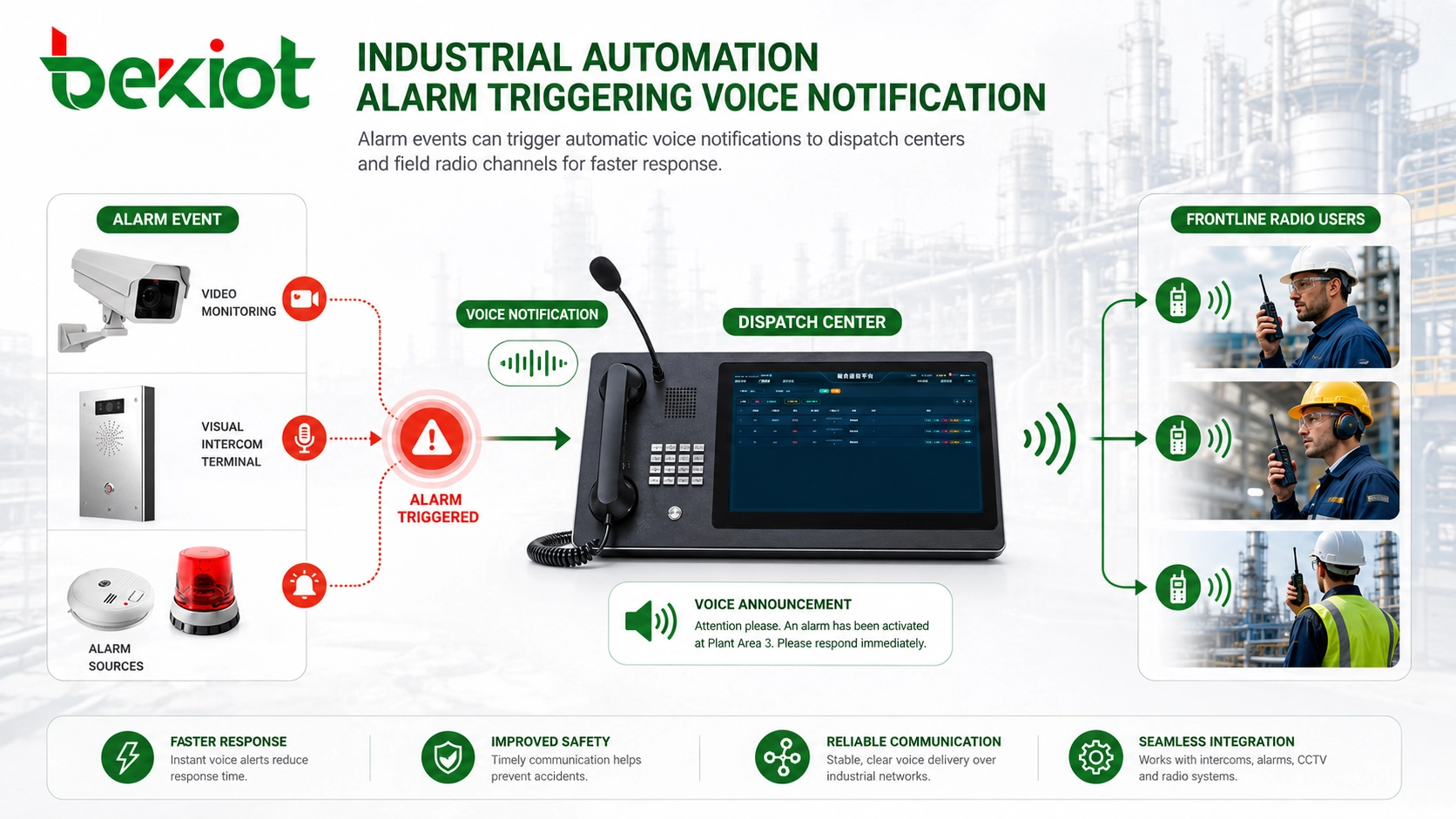

Notificação por rádio e voz para equipes de campo

Os rádios bidirecionais ainda são amplamente utilizados em fábricas, plantas, armazéns, locais de energia, instalações de transporte e áreas industriais externas. Eles são simples, diretos e adequados para equipes de campo móveis. Por esse motivo, integrar a notificação por rádio à automação industrial pode melhorar significativamente a eficiência da resposta.

Quando a plataforma de automação recebe um alarme de equipamento ou evento IoT, ela pode gerar automaticamente uma mensagem de voz e transmiti-la no canal de rádio correspondente. A mesma notificação também pode ser enviada ao centro de despacho e ao pessoal de resposta da linha de frente. Isso permite que o alarme alcance tanto os supervisores quanto as equipes de campo ao mesmo tempo.

Em comparação com a dependência apenas de prompts de tela, a notificação baseada em rádio é mais ativa. Ela empurra o evento para as pessoas que precisam agir. Para segurança da produção, manutenção de equipamentos, resposta a emergências e operação de instalações, isso pode reduzir o atraso na resposta e melhorar a eficiência do tratamento de incidentes.

Vinculação de eventos MQTT e IoT

Projetos de automação industrial dependem cada vez mais de dados IoT. Sensores, controladores, dispositivos de borda, sistemas de monitoramento e equipamentos de produção podem publicar informações de eventos na plataforma de software. O MQTT é comumente usado em cenários IoT porque é leve e adequado para comunicação orientada a eventos.

Quando os sistemas de áudio e vídeo suportam vinculação por API e protocolos IoT, o software de automação pode construir uma lógica de resposta mais rica. Um alarme de sensor pode acionar a exibição da câmera, gravação de vídeo, transmissão de voz, notificação por rádio e registro de eventos. Um aviso de segurança pode ativar tanto a exibição visual quanto o lembrete de áudio. Um evento de manutenção remota pode abrir o canal de vídeo relevante e notificar a equipe designada.

Esse tipo de vinculação muda o papel do áudio e do vídeo. Eles não são mais sistemas independentes. Eles se tornam recursos de resposta ativos dentro do fluxo de trabalho de automação.

Arquitetura típica do sistema

Uma arquitetura prática de integração de áudio e vídeo industrial geralmente inclui cinco camadas. A primeira camada é a camada de dispositivos de campo, incluindo câmeras, gravadores, sensores, pontos de dados relacionados a CLPs, dispositivos IoT, rádios, terminais de interfone e fontes de alarme. A segunda camada é a camada de rede, incluindo Ethernet industrial, VLANs, links sem fio, redes privadas, VPNs e acesso de borda.

A terceira camada é a camada de gateway e processamento de mídia. Esta camada lida com acesso a vídeo, conversão de protocolo, saída de fluxos, transcodificação, interconexão de voz, acesso por rádio e reprodução de áudio acionada por alarme. A quarta camada é a camada de software de automação, onde SCADA, MES, plataformas IoT, sistemas de despacho ou aplicações industriais personalizadas gerenciam a lógica de negócios e a visualização.

A quinta camada é a camada de aplicação do usuário. Operadores, despachantes, equipes de manutenção, gerentes e usuários móveis acessam vídeo, recebem alarmes, comunicam-se por voz e coordenam ações por meio de estações de trabalho, consoles de despacho, telas grandes, terminais móveis ou canais de rádio.

Onde essa abordagem agrega valor

Esta solução é adequada para fábricas de manufatura, parques industriais, armazéns, centros logísticos, estações de energia, instalações de utilidade pública, minas, portos, túneis, estações de tratamento de água, locais químicos e infraestrutura de transporte. Esses ambientes geralmente possuem tanto sistemas de dados quanto equipes de operação de campo, portanto, a confirmação visual e a notificação de voz rápida são ambas importantes.

Na manufatura, o vídeo pode ajudar a verificar o status da linha e as condições de segurança. Na logística, pode apoiar o monitoramento de armazéns e a supervisão de áreas de veículos. Em locais de energia e utilidades, pode apoiar a inspeção remota e a verificação de incidentes. Em parques industriais, pode conectar equipes de segurança, manutenção, gestão de propriedades e resposta a emergências.

O objetivo comum é reduzir o isolamento do sistema. O monitoramento por vídeo, os dados de automação, os alarmes, a comunicação por voz e a notificação por rádio não devem funcionar como ilhas separadas. Eles devem trabalhar juntos como parte de uma única cadeia de resposta operacional.

Lista de verificação de implementação para desenvolvedores

Antes do desenvolvimento, a equipe do projeto deve confirmar todas as fontes de vídeo, incluindo protocolos de câmera, métodos de acesso ao gravador, interfaces de plataforma, formatos de saída necessários e terminais de exibição. Também deve confirmar se as funções PTZ, ajuste de foco, interfone, recuperação de gravações e controle de câmera são necessárias.

Para integração de áudio, a equipe deve definir categorias de alarme, regras de notificação, modelos de voz, canais de rádio, comportamento do centro de despacho e lógica de escalonamento. Nem todo alarme precisa ser transmitido. O sistema deve distinguir entre prompts informativos, avisos de manutenção, alarmes de segurança e eventos de emergência.

O planejamento de rede também é importante. Os fluxos de vídeo consomem largura de banda, enquanto a notificação de áudio exige confiabilidade e baixa latência. Os desenvolvedores devem testar a estabilidade do fluxo, latência, reprodução no navegador, compatibilidade de terminais, resposta da API, tempo de acionamento de alarmes e comportamento em redes fracas antes da entrega.

Erros comuns a evitar

Um erro comum é tratar a integração de vídeo apenas como uma função de visualização da câmera. Na automação industrial, o vídeo deve estar vinculado a eventos de alarme, status do dispositivo, dados de processo, recuperação de gravações e ações do operador. Caso contrário, ele permanece separado do fluxo de trabalho de negócios.

Outro erro é ignorar a notificação de áudio. Um sistema pode exibir alarmes claramente na tela, mas as equipes de campo podem não vê-los a tempo. Para locais industriais, a transmissão de voz, a notificação por rádio e a comunicação com o despacho são frequentemente mais práticas do que alertas visuais passivos.

Um terceiro erro é desenvolver cada interface do zero. O uso de gateways dedicados e equipamentos de processamento de mídia pode reduzir o risco de desenvolvimento, encurtar o tempo de integração e facilitar a manutenção do sistema. O trabalho complexo de áudio e vídeo deve ser tratado por componentes especializados do sistema sempre que possível.

Revisão final

A integração de áudio e vídeo está se tornando uma parte importante do desenvolvimento da automação industrial. O acesso a vídeo permite que os operadores verifiquem as condições do local. Formatos de saída de fluxo como RTSP, FLV, HLS e WebRTC permitem que diferentes terminais exibam vídeo. O controle API mantém funções como PTZ, ajuste de foco, interfone de voz e recuperação de gravações disponíveis dentro da plataforma de automação.

Ao mesmo tempo, a notificação de áudio resolve um problema prático de campo. Quando alarmes de equipamento ou eventos IoT ocorrem, o sistema deve notificar ativamente os despachantes e trabalhadores da linha de frente por meio de transmissão de voz, canais de rádio ou ferramentas de comunicação unificada. A vinculação MQTT e API pode conectar essas ações ao fluxo de trabalho de software industrial mais amplo.

Para projetos de automação industrial de alto padrão, a melhor abordagem não é forçar os desenvolvedores de software a resolver manualmente todos os problemas de áudio e vídeo. Um gateway bem planejado e uma arquitetura de comunicação convergente podem reduzir o risco do projeto, melhorar a eficiência do desenvolvimento e transformar vídeo, áudio, alarmes e dados IoT em um sistema de resposta operacional coordenado.

Perguntas frequentes

Câmeras existentes podem ser usadas em uma plataforma de automação industrial?

Sim. Câmeras, gravadores e plataformas de vigilância existentes podem frequentemente ser integrados se suportarem métodos de acesso padrão como GB/T28181, RTSP ou ONVIF.

Por que a integração API é melhor do que apenas puxar um fluxo RTSP?

A extração RTSP fornece principalmente visualização de vídeo. A integração API também pode suportar controle PTZ, ajuste de foco, interfone de voz, recuperação de gravações, alternância de canais e vinculação de alarmes.

Qual formato de saída de vídeo é melhor para exibição em navegador?

HLS, FLV e WebRTC são comumente usados para exibição baseada em navegador. A melhor escolha depende dos requisitos de latência, compatibilidade do navegador, condições de rede e arquitetura da plataforma.

Como os alarmes podem alcançar os trabalhadores de campo mais rapidamente?

Os alarmes podem acionar anúncios de voz automáticos, notificações de despacho ou transmissões por canais de rádio. Isso geralmente é mais eficaz do que depender apenas de prompts de tela, SMS ou e-mail.

O MQTT é útil para a vinculação de áudio e vídeo?

Sim. O MQTT pode transportar mensagens de eventos IoT que acionam exibições de vídeo, transmissões de voz, ações de gravação, notificações por rádio e logs de alarme dentro do fluxo de trabalho de automação.
