Tronco analógico, tronco digital e tronco IP são três formas comuns de conectar sistemas telefônicos, plataformas PBX, redes de operadoras e sistemas modernos de comunicação unificada. Todos atendem ao mesmo objetivo básico: permitir que um sistema de comunicação troque chamadas com outro sistema. No entanto, eles são muito diferentes em tipo de interface, capacidade de canais, método de sinalização, custo de implantação, escalabilidade e valor de atualização a longo prazo.

Para um pequeno escritório, algumas linhas analógicas podem ser suficientes. Para uma grande empresa ou acesso telefônico de nível de operadora, o tronco digital E1 pode oferecer maior capacidade de chamadas e qualidade estável de linha dedicada. Para plataformas modernas baseadas em SIP, o tronco IP geralmente é mais flexível, mais fácil de expandir e mais adequado para serviços de voz, vídeo, despacho e comunicação em nuvem entre vários locais.

Por que o tipo de tronco importa no planejamento do sistema

Em um projeto de comunicação, o tronco não é apenas uma linha física ou uma conexão de rede. Ele determina como dois sistemas trocam chamadas, quantas chamadas simultâneas podem ser suportadas, que tipo de gateway ou interface é necessário e se o sistema poderá ser expandido sem problemas no futuro.

Um tronco pode ser usado entre dois sistemas PBX, entre o sistema telefônico de uma empresa e uma operadora de telecomunicações, entre um sistema de voz legado e um IP PBX, ou entre uma plataforma privada de despacho e uma rede pública de voz. Se o tipo de tronco for escolhido incorretamente, o projeto pode enfrentar capacidade de chamadas limitada, cabeamento complexo, sinalização incompatível, baixa qualidade de voz, manutenção difícil ou alto custo de atualização.

Por esse motivo, as equipes de projeto não devem escolher um tronco apenas pelo preço. Elas devem comparar os recursos de linha existentes, o tráfego de chamadas esperado, as interfaces PBX existentes, o tipo de acesso da operadora, as condições da rede, os requisitos de segurança e a direção futura de migração.

Acesso simples baseado em linhas para sistemas menores

O tronco analógico é baseado na tecnologia tradicional de linhas telefônicas. Ele é fácil de entender e ainda é usado em muitos pequenos escritórios, sistemas PBX legados, hotéis, balcões de atendimento e cenários de acesso telefônico local. Cada linha analógica normalmente suporta uma chamada por vez.

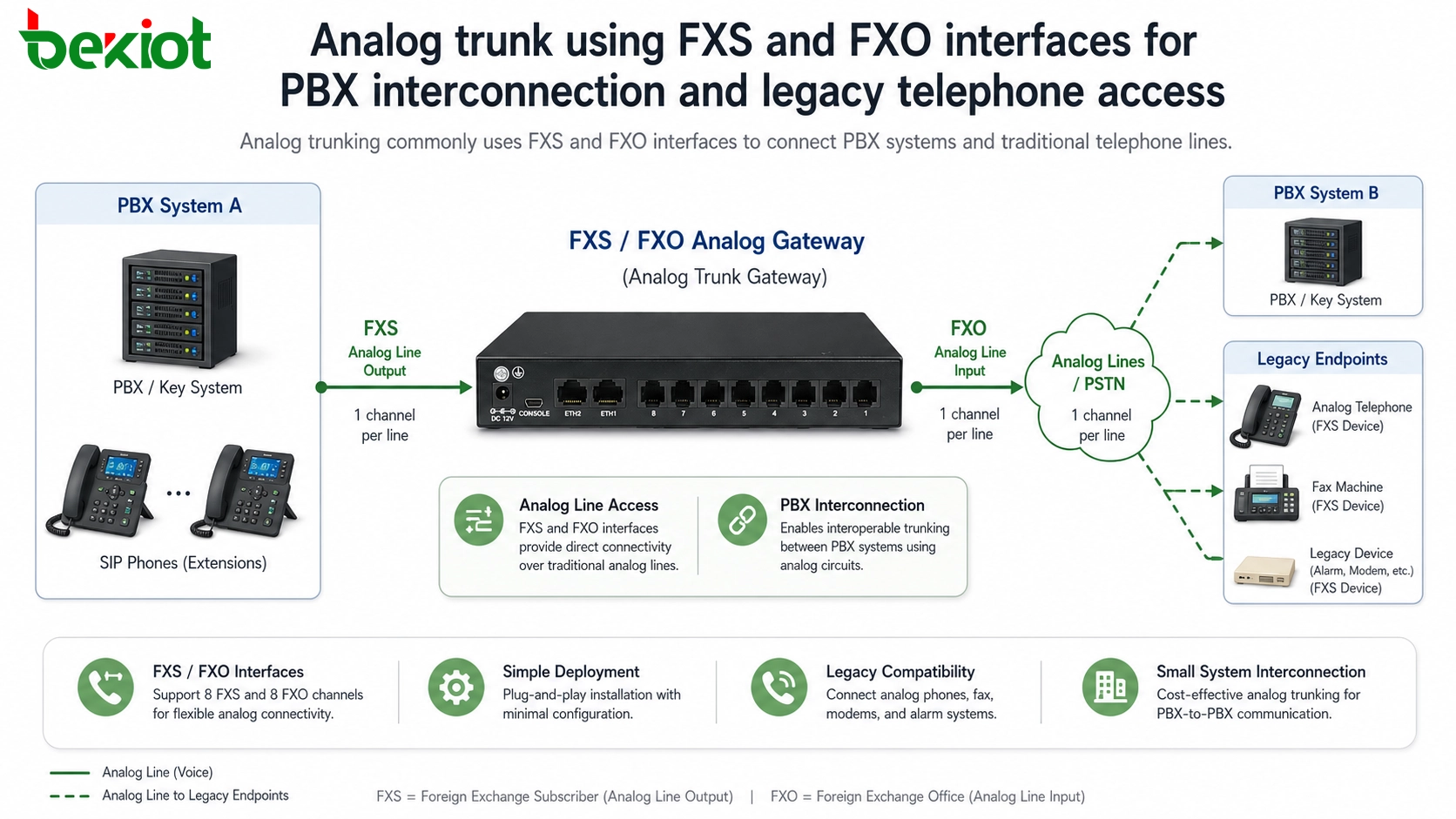

Na interconexão PBX, o lado de saída analógica costuma ser fornecido por uma interface FXS. FXS significa Foreign Exchange Station. Por exemplo, uma placa FXS de 8 portas pode fornecer 8 linhas telefônicas analógicas. Essas linhas podem ser conectadas diretamente a telefones analógicos ou a outro sistema PBX.

O lado receptor geralmente usa uma interface FXO. FXO significa Foreign Exchange Office. Se dois sistemas PBX forem conectados por 8 linhas analógicas, eles poderão fornecer 8 canais de voz entre os dois sistemas. Depois que as regras de numeração e roteamento são configuradas, os usuários dos dois sistemas podem ligar uns para os outros.

Solução relacionada:Solução de gateway analógico

Onde esse método ainda é útil

O acesso analógico é adequado quando a escala do projeto é pequena, o número de canais necessários é limitado e a infraestrutura telefônica existente já é analógica. Ele também é útil quando uma plataforma de comunicação IP precisa manter telefones analógicos, linhas PSTN, aparelhos de fax, telefones de elevador, telefones de emergência ou ramais PBX legados.

As vantagens são claras: baixo custo inicial, lógica de cabeamento simples, solução de problemas fácil e ampla compatibilidade com equipamentos telefônicos antigos. Para muitos sistemas pequenos e médios, o tronco analógico continua sendo uma opção prática.

A limitação também é evidente. Quando o projeto exige muitas chamadas simultâneas, o tronco analógico se torna ineficiente porque cada canal de chamada precisa de uma linha física separada. O cabeamento analógico em grande escala é difícil de gerenciar e não é ideal para plataformas modernas e expansíveis.

Links dedicados de alta capacidade para redes de voz

O tronco digital é usado quando as linhas analógicas não conseguem atender aos requisitos de capacidade e estabilidade. Em vez de usar muitas linhas analógicas separadas, um tronco digital transporta vários canais de voz por um único link de comunicação digital. Isso o torna adequado para sistemas PBX empresariais, acesso de operadora, call centers e projetos de voz de alto volume.

Os troncos digitais são comumente divididos em sistemas T1 e E1. O E1 é amplamente usado na China e em muitas outras regiões. E1 é um padrão internacional de comunicação digital originalmente definido pela ITU-T para transmitir voz, dados e sinalização.

Uma linha E1 usa multiplexação por divisão de tempo. Um E1 é dividido em 32 intervalos de tempo. O intervalo 0 é usado para sincronização de quadro, e o intervalo 16 é comumente usado para transmissão de sinalização. Cada intervalo transporta 64 Kbps, portanto a largura de banda total de um E1 é 2,048 Mbps. Por isso o E1 costuma ser chamado de linha 2M.

Na comunicação telefônica prática, uma linha E1 geralmente suporta 30 chamadas de voz simultâneas. Ela pode ser transmitida por fibra óptica e conectada ao equipamento terminal por par trançado ou cabo coaxial, dependendo do equipamento de transmissão e do projeto do local.

Solução relacionada:Solução de gateway de tronco

A sinalização deve coincidir nos dois lados

O tronco digital não se resume à conexão física. A compatibilidade de sinalização é um requisito fundamental. Métodos comuns de sinalização telefônica incluem R2, China No.1, SS7 e ISDN-PRI.

Quando dois sistemas são conectados por tronco E1, ambos os lados devem usar o mesmo método de sinalização. Em muitos projetos atuais, SS7 e ISDN-PRI estão entre as opções mais comuns. Os engenheiros também precisam confirmar o modo de codificação, o modo de verificação, as configurações de clock, as regras de roteamento e os parâmetros relacionados ao tronco.

As principais vantagens do tronco digital são qualidade de voz estável, maior segurança, maior concorrência e confiabilidade de linha dedicada. As desvantagens são custo de acesso mais alto, requisitos de configuração mais profissionais e menor flexibilidade do que um tronco puramente IP.

Acesso baseado em rede para plataformas modernas

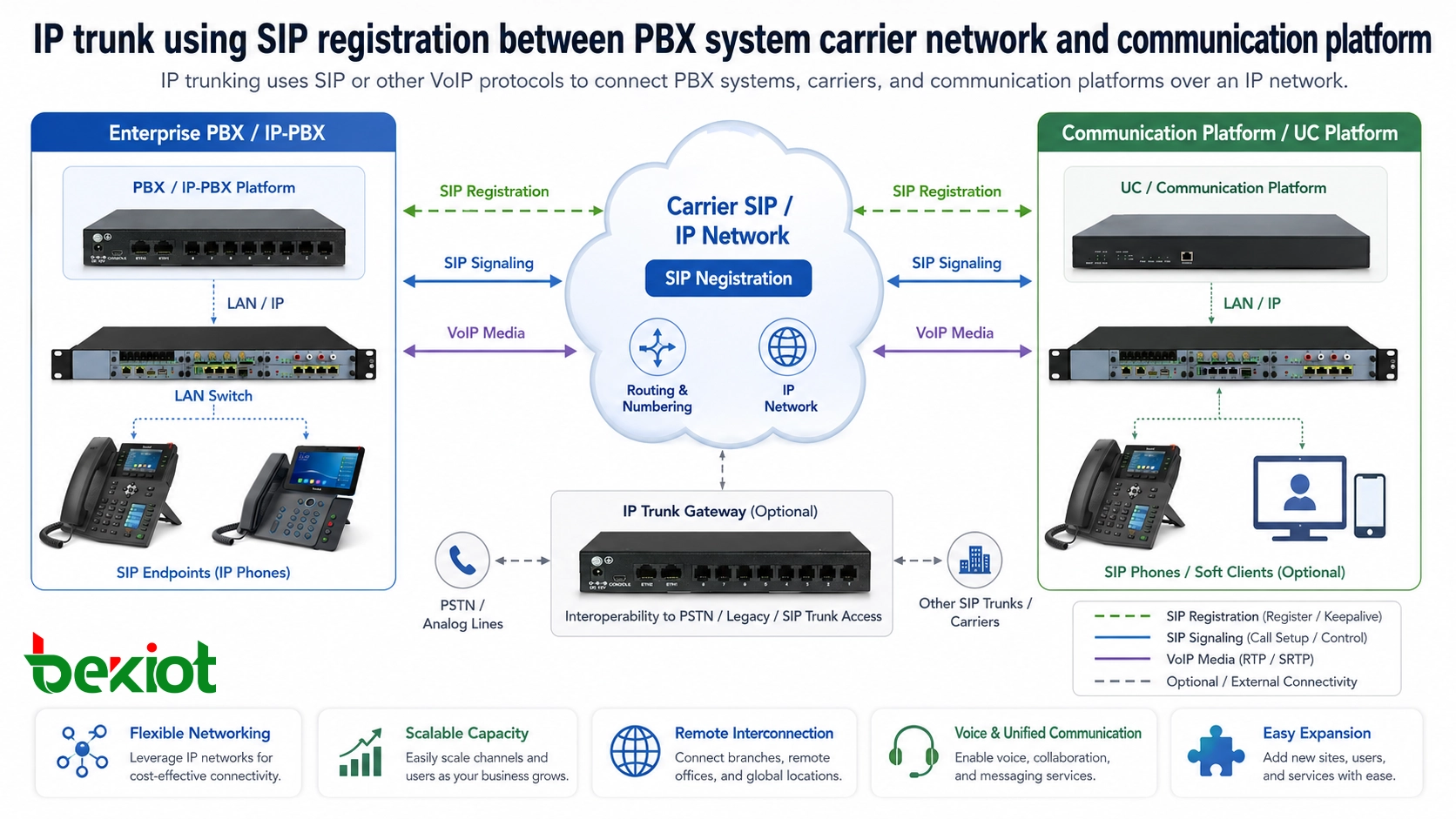

O tronco IP conecta sistemas de comunicação por meio de uma rede IP. Ele é amplamente usado em SIP PBX, plataformas de comunicação unificada, sistemas de despacho, serviços de voz em nuvem, redes de voz empresariais e ambientes IMS de operadoras.

SIP é o protocolo mais comum usado para tronco IP. Se dois sistemas suportam SIP e conseguem se alcançar pela rede, os engenheiros podem criar troncos nos dois sistemas e apontar cada lado para o endereço IP do outro sistema. Isso costuma ser usado para interconexão ponto a ponto entre duas plataformas de comunicação.

Outro método comum é o acesso baseado em registro. Nesse modelo, a operadora ou provedor de serviço fornece ao cliente as informações da conta SIP, endereço do servidor, porta, senha e parâmetros de autenticação. O PBX ou gateway do cliente registra-se na plataforma do provedor, e as chamadas são roteadas por esse tronco SIP registrado.

Além da conectividade SIP básica

SIP é o protocolo principal para troncos IP modernos, mas alguns sistemas também podem suportar H.323, IAX ou outros métodos de interconexão VoIP. Nas redes de operadoras, os sistemas centrais IMS também são normalmente baseados em arquitetura SIP.

A maior vantagem do tronco IP é a flexibilidade. Ele não depende de construção física pesada como o acesso analógico ou E1. Pode suportar interconexão remota, redes multisite, roteamento de voz, comunicação de vídeo, gravação, gerenciamento de números e integração de plataformas por redes IP.

No entanto, o tronco IP também depende muito da qualidade da rede e do planejamento de segurança. Latência, jitter, perda de pacotes, travessia de NAT, política de firewall, estabilidade do registro SIP, compatibilidade de codecs e proteção contra ataques cibernéticos podem afetar a qualidade de voz e a confiabilidade do sistema.

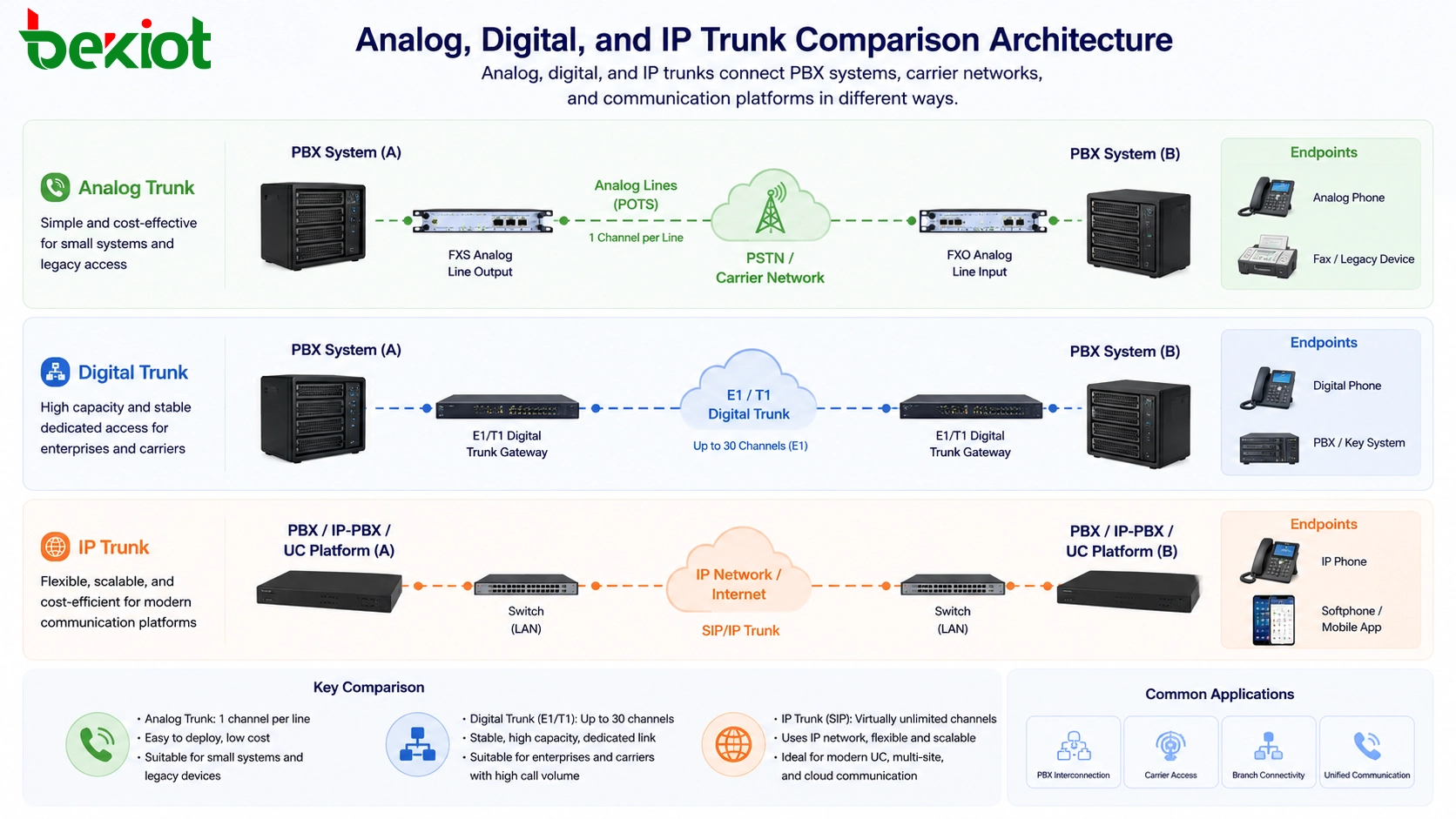

Como as três opções se comparam

Troncos analógicos, digitais e IP não são simplesmente tecnologias antigas, novas e mais novas. Eles atendem a necessidades diferentes de projeto. A escolha certa depende do sistema existente, dos recursos da operadora, da capacidade de canais, do orçamento, do ambiente de implantação e do plano de atualização futuro.

Para sistemas pequenos, troncos analógicos costumam ser suficientes. Para acesso telefônico dedicado de nível de operadora, troncos digitais E1 continuam valiosos. Para novas plataformas de comunicação que exigem escalabilidade, acesso remoto e integração de serviços, o tronco IP geralmente é a direção preferida.

Estratégia de migração para sistemas de voz existentes

Muitas organizações não substituem todo o sistema telefônico de uma vez. Uma abordagem mais realista é a migração gradual. Linhas analógicas existentes, circuitos E1, equipamentos PBX antigos e novas plataformas SIP podem coexistir por muito tempo.

Nesse tipo de projeto, os gateways tornam-se a ponte entre diferentes tecnologias. Um gateway analógico pode conectar linhas FXS ou FXO a uma plataforma VoIP. Um gateway de tronco E1 pode conectar linhas digitais de operadora ou troncos PBX legados a sistemas baseados em SIP. Um gateway de tronco SIP pode ajudar a gerenciar acesso de operadora, roteamento, conversão de codecs e adaptação de rede.

Essa abordagem protege o investimento existente enquanto permite que o sistema de comunicação avance para uma arquitetura baseada em IP. Ela é útil para empresas, hotéis, campi, plantas industriais, sistemas de transporte, centros de comando de emergência e organizações com várias filiais.

Checklist de implantação antes da seleção

Antes de escolher uma solução de tronco, a equipe do projeto deve confirmar o número de chamadas simultâneas necessárias, o tipo de interface PBX atual, o método de acesso da operadora, o protocolo de sinalização, o plano de numeração, as regras de roteamento e a capacidade futura esperada.

Para tronco analógico, as verificações principais incluem quantidade de portas FXS e FXO, qualidade da linha, suporte a identificação de chamadas, inversão de polaridade, requisitos de fax e distância de cabeamento. Para tronco digital, incluem tipo de interface E1, modo de sinalização, fonte de clock, método de codificação e configuração do lado da operadora.

Para tronco IP, as verificações principais incluem compatibilidade SIP, modo de registro, alcançabilidade IP, travessia de NAT, negociação de codecs, política de firewall, largura de banda, QoS, proteção de segurança e projeto de rota de failover. Esses detalhes afetam diretamente a qualidade de voz e a confiabilidade do sistema após a implantação.

Construindo uma arquitetura prática de acesso de voz

Uma boa arquitetura de acesso de voz não força todo projeto a usar apenas um tipo de tronco. Em vez disso, usa o método de acesso correto para cada parte do sistema. Linhas analógicas ainda podem ser úteis na borda. E1 ainda pode ser necessário para acesso dedicado de operadora. O tronco IP pode se tornar a direção principal para integração de plataformas e expansão futura.

A solução mais prática é projetar uma camada de acesso modular. Diferentes troncos são conectados por gateways adequados, enquanto a plataforma central de comunicação gerencia roteamento, usuários, gravação, despacho, monitoramento e integração de serviços.

Com essa arquitetura, as organizações podem manter recursos existentes, reduzir riscos de migração e construir gradualmente um sistema de comunicação mais flexível para voz, vídeo, despacho, resposta de emergência e comunicação unificada.

FAQ

Troncos analógicos podem ser convertidos em troncos SIP?

Sim. Troncos analógicos podem ser convertidos para SIP por meio de um gateway analógico. O gateway conecta-se às linhas FXS ou FXO de um lado e comunica-se com a plataforma SIP do outro.

E1 é melhor que tronco SIP em qualidade de voz?

E1 oferece estabilidade de linha dedicada, enquanto o tronco SIP depende da qualidade da rede IP. Se a rede IP tiver largura de banda, QoS e controle de segurança adequados, o tronco SIP também pode fornecer serviço de voz confiável.

Por que um E1 geralmente fornece 30 chamadas em vez de 32?

Embora um E1 tenha 32 intervalos de tempo, o intervalo 0 é usado para sincronização de quadro e o intervalo 16 é comumente usado para sinalização. Portanto, normalmente 30 intervalos ficam disponíveis para canais de voz.

Todos os troncos SIP funcionam com qualquer PBX?

Não. SIP é um protocolo padrão, mas diferentes plataformas podem ter métodos de registro, regras de autenticação, preferências de codec, formatos de cabeçalho e comportamento NAT diferentes. Recomenda-se teste de compatibilidade antes da implantação.

Quando um projeto deve usar um gateway em vez de conexão direta de tronco?

Um gateway deve ser usado quando os dois sistemas têm interfaces, métodos de sinalização, formatos de mídia ou condições de rede diferentes. Ele ajuda a converter tipos de acesso e torna a arquitetura geral de comunicação mais fácil de gerenciar.
