Em um projeto moderno de comunicação convergente, o sistema não é apenas uma coleção de telefones, rádios, câmeras, alto-falantes e telas de despacho. Por trás de cada chamada de voz estável, sessão de vídeo, alerta de emergência, solicitação de intercomunicação, gravação e operação de despacho baseada em GIS, existe uma arquitetura em camadas que define como as informações são registradas, roteadas, convertidas, exibidas e gerenciadas.

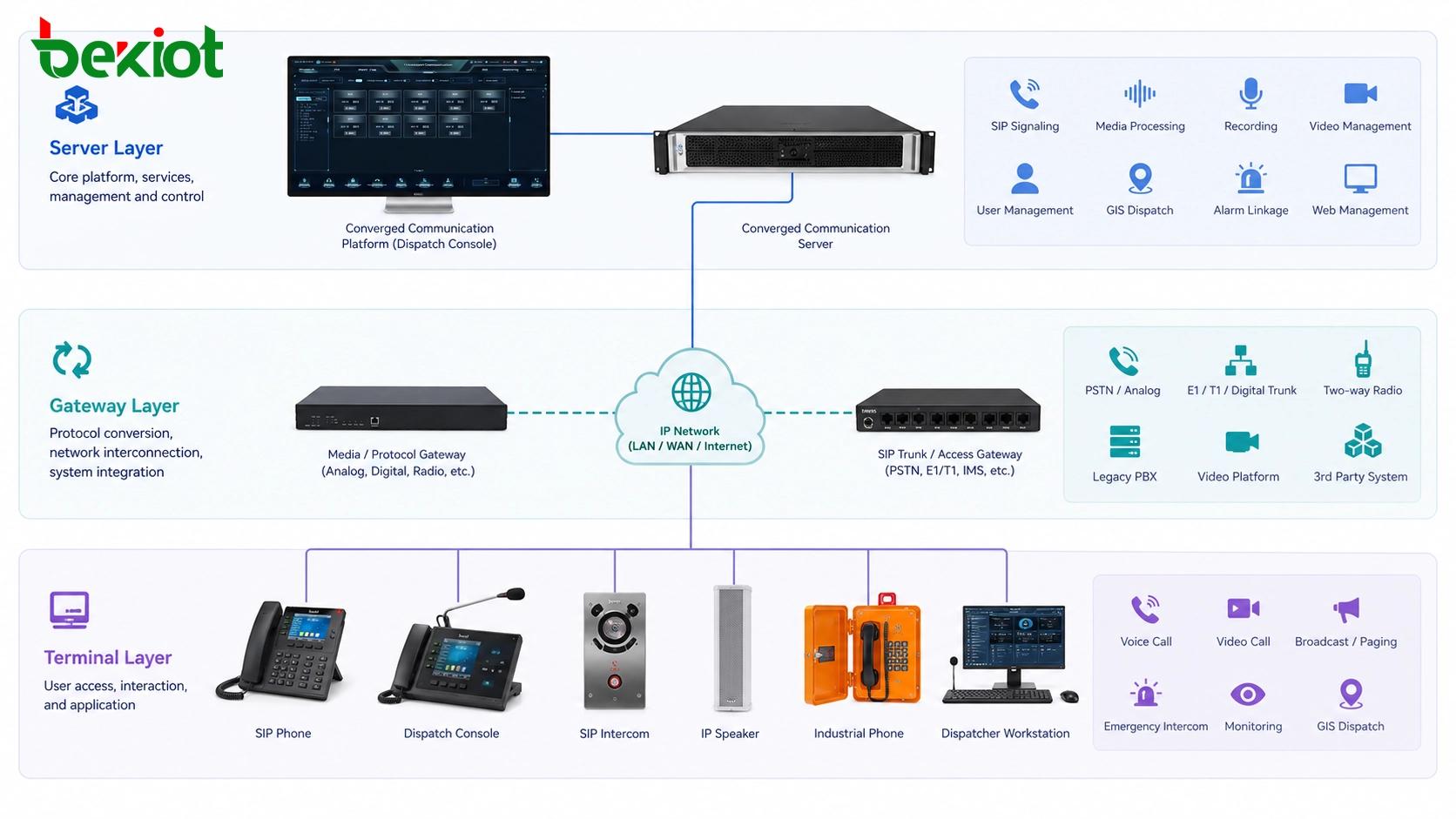

Os três blocos mais importantes são servidores, gateways e terminais. Entender essas três camadas ajuda integradores, proprietários de projetos e equipes de engenharia a criar uma arquitetura mais clara antes de escolher dispositivos, estimar capacidade ou conectar diferentes redes de comunicação.

Uma estrutura clara antes da implantação do sistema

Muitos projetos de comunicação se tornam difíceis porque todos os dispositivos são discutidos juntos sem uma estrutura clara. Um telefone SIP, uma console de despacho, um gateway de rádio, um serviço de gravação, uma unidade de acesso de vídeo e um servidor de plataforma podem aparecer na mesma solução, mas não desempenham o mesmo papel.

A camada de servidor fornece comutação central, registro, gerenciamento, processamento de mídia, gravação e serviços de plataforma. A camada de gateway conecta sistemas externos ou não SIP à plataforma de comunicação IP. A camada de terminal apresenta as funções reais aos usuários em escritórios, salas de controle, áreas industriais, pontos de emergência, áreas públicas, veículos, túneis, campus e instalações remotas.

Esse pensamento em camadas é especialmente importante em comunicação unificada, comando de emergência, despacho industrial, sonorização pública, enlace de vídeo e integração de múltiplas redes. Ele mantém o sistema aberto, escalável e mais fácil de manter.

Da comutação tradicional às plataformas baseadas em software

Os primeiros sistemas de comunicação eram construídos principalmente em torno de centrais telefônicas de comutação por circuito. As linhas telefônicas eram conectadas por equipamentos físicos de comutação, e toda a rede dependia fortemente de infraestrutura telefônica dedicada. Nessa estrutura, os conceitos de servidor, gateway e terminal não eram tão separados quanto hoje.

Com o desenvolvimento das redes IP e da tecnologia VoIP, a comutação de comunicação passou gradualmente para uma arquitetura baseada em software. Voz, vídeo, sinalização, registro de usuários, controle de despacho e serviços de gerenciamento agora podem operar sobre redes IP. Essa mudança criou a necessidade de classificar dispositivos por posição e função na rede.

Em um sistema baseado em softswitch, o SIP tornou-se um dos padrões mais comuns para controle de sessão. Desde que os dispositivos sigam padrões compatíveis de sinalização e mídia, diferentes serviços podem ser organizados por uma plataforma de software, em vez de depender apenas de hardware tradicional.

A camada de plataforma que coordena serviços centrais

O servidor geralmente é o núcleo de um sistema de comunicação convergente. Em muitos projetos, a plataforma é construída em torno de um ou mais servidores SIP. Esses servidores podem incluir servidores de sinalização, mídia, autenticação, proxy, gravação, gravação de vídeo, gerenciamento de usuários, mapas GIS e gerenciamento web.

O principal valor da camada de servidor é que as capacidades essenciais de comunicação são implementadas por software. Isso torna o sistema mais fácil de expandir, atualizar e, muitas vezes, mais econômico que uma arquitetura rígida somente de hardware.

O que a camada de servidor normalmente processa

Um servidor típico de despacho convergente pode oferecer gerenciamento de usuários SIP, registro de ramais, comutação de áudio, comutação de vídeo, despacho de voz, despacho de vídeo, despacho GIS, gravação, armazenamento de vídeo, controle de permissões, configuração do sistema e administração em segundo plano.

Em sistemas maiores, sinalização e processamento de mídia podem ser separados em servidores diferentes para melhorar capacidade e estabilidade. Em projetos pequenos e médios, muitos serviços podem ser implantados em um servidor físico ou virtual, pois a escala pode não exigir um cluster distribuído.

Por isso alguns proprietários podem não ver muitos servidores separados em uma implantação real. As funções ainda existem, mas podem estar integradas em um servidor de plataforma ou em um grupo compacto de servidores.

Por que os serviços de software centralizados importam

Serviços centralizados reduzem configurações repetidas e tornam o gerenciamento de usuários mais consistente. Usuários SIP, permissões de despacho, regras de gravação, grupos de chamada, números de emergência, zonas de paging e informações de registro de terminais podem ser gerenciados pela plataforma.

Isso também suporta expansão futura. Quando mais telefones IP, intercomunicadores SIP, alto-falantes IP, pontos de ajuda de emergência, terminais de vídeo ou posições de despacho forem adicionados, a plataforma poderá gerenciá-los por configuração padrão, sem redesenhar todo o sistema.

A camada de interconexão para diferentes redes

Embora a comunicação baseada em SIP seja flexível, projetos reais raramente contêm apenas dispositivos SIP. Muitos locais ainda precisam conectar linhas telefônicas tradicionais, telefones analógicos, PSTN, sistemas de rádio, videomonitoramento, alarmes, sonorização pública ou plataformas de terceiros.

Esses sistemas externos podem usar estruturas de rede, métodos de sinalização, formatos de mídia e protocolos diferentes. Eles nem sempre conseguem se comunicar diretamente com uma plataforma softswitch baseada em SIP. É aí que os gateways se tornam necessários.

Por que usar gateways em vez de personalização pesada da plataforma

Em teoria, uma plataforma de servidor poderia ser desenvolvida para suportar diretamente todos os protocolos de terceiros. Porém, essa abordagem costuma tornar a plataforma central complexa, pesada e difícil de manter. Cada nova rede pode exigir uma nova integração, e o sistema perde a vantagem aberta e modular do softswitch.

Um método melhor é usar dispositivos de gateway dedicados. Cada gateway se concentra em um tipo de conexão entre sistemas, como acesso telefônico, rádio, vídeo, paging ou enlace de alarmes. A plataforma do servidor pode continuar processando serviços por um fluxo SIP mais padronizado.

Aplicações típicas de gateway

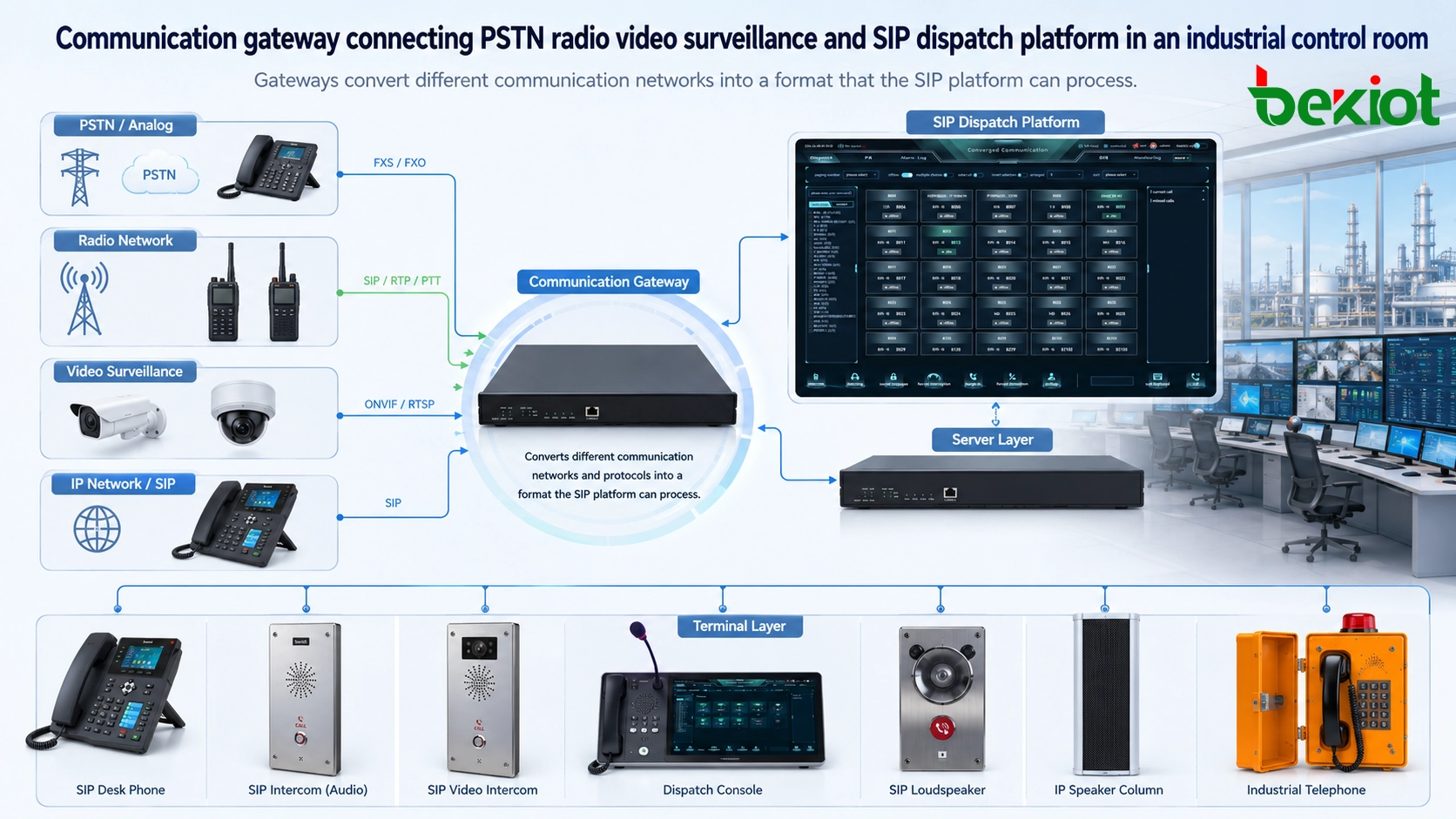

Para integração telefônica, um gateway FXS, FXO, E1 ou VoIP pode conectar linhas legadas e ramais analógicos à plataforma IP. Para integração de rádio troncalizado ou push-to-talk, um gateway RoIP pode ligar canais de rádio ao sistema de despacho. Para enlace de vídeo, um gateway de acesso de vídeo pode levar vídeo de vigilância ou de campo à plataforma de comando.

Essa divisão mantém a plataforma central mais limpa. O gateway trata conversão de protocolo e mídia, enquanto o servidor trata registro, roteamento, despacho, gravação e gerenciamento do sistema.

A camada do usuário onde as funções ficam visíveis

Terminais são os dispositivos que os usuários realmente operam. Servidores e gateways normalmente ficam em salas de equipamentos, data centers, centros de controle ou redes de backend. Terminais ficam onde a comunicação acontece: mesas, entradas, túneis, estações de emergência, fábricas, plataformas, armazéns, veículos ou centros de comando.

Um smartphone é um exemplo simples de terminal. A maioria dos usuários não se preocupa com como o backend realiza troca de sinalização, roteamento de mídia ou autenticação. Eles se importam se o dispositivo pode chamar, receber alerta, mostrar vídeo, acionar ajuda, transmitir áudio ou conectar rapidamente à pessoa correta.

Terminais são mais que telefones de mesa

O terminal mais comum em muitos projetos é o telefone IP. Ele geralmente fica sobre uma mesa e fornece comunicação de voz ou vídeo para usuários de escritório, operadores, recepções, balcões de hotel, salas de controle ou pontos de atendimento.

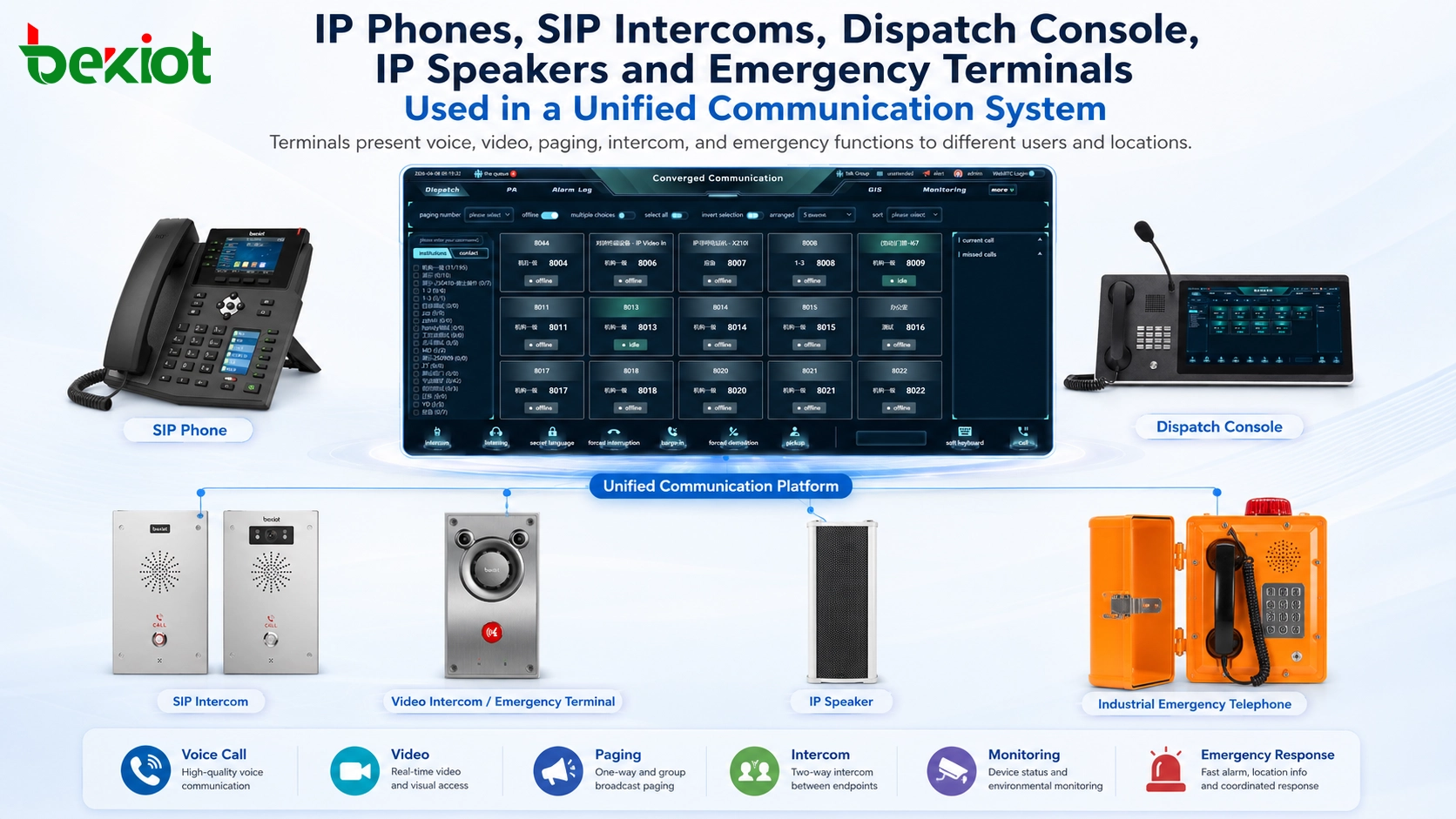

No entanto, a categoria de terminais é muito mais ampla. Pode incluir telefones SIP, videofones, terminais inteligentes, consoles de despacho, alto-falantes IP, intercomunicadores SIP, pontos de ajuda, telefones industriais, câmeras SIP, terminais de PA, intercomunicadores de porta e dispositivos robustos de campo.

Cada terminal se concentra na apresentação de funções. O servidor cria a conta de usuário, ramal, senha, permissão, grupo ou perfil de serviço. Após autenticação e registro, o terminal pode usar os serviços de comunicação da plataforma.

Por que a correspondência de protocolos é importante

Um terminal deve corresponder ao protocolo de comunicação e aos requisitos de serviço do sistema. Em soluções SIP, compatibilidade SIP, suporte a codecs, alimentação PoE, segurança de rede, qualidade de áudio, proteção ambiental e interoperabilidade devem ser verificados antes da implantação.

Por exemplo, um telefone de escritório pode priorizar chamada de ramal e transferência, enquanto um terminal de emergência pode precisar de chamada por um botão, viva-voz, gabinete à prova d'água, enlace de alarme e operação confiável em ambientes externos ou industriais.

Uma arquitetura prática para projetos reais

Uma solução bem projetada não trata servidores, gateways e terminais como produtos isolados. Ela define suas responsabilidades na mesma arquitetura. O servidor fornece controle central, o gateway permite interconexão e o terminal entrega aplicações voltadas ao usuário.

Essa estrutura é adequada para muitos projetos, incluindo comunicação unificada empresarial, centros de comando de emergência, despacho industrial, comunicação de transporte, plataformas de segurança pública, instalações de energia, notificação em campus, comunicação hoteleira e operação multisite.

Para projetos que exigem telefones SIP, terminais industriais, acesso RoIP, gateways de voz, plataformas de despacho ou terminais de emergência, Becke Telcom / Becke Communications pode ser considerada uma referência prática de produto e solução na seleção do sistema.

Valor para despacho, emergência e indústria

O modelo servidor-gateway-terminal é valioso porque permite desenho flexível da solução. Um centro de comando pode precisar de posições de despacho, mapas GIS, gravação, enlace de vídeo, rádio, telefonia e pontos de chamada de emergência. Uma fábrica pode precisar de telefones IP, telefones industriais, alto-falantes SIP, enlace de alarme, zonas de paging e comunicação da sala de controle. Um projeto de transporte pode exigir telefones de túnel, intercomunicadores de estação, PA, enlace CCTV e despacho centralizado.

Esses requisitos são muito diferentes, mas a lógica de arquitetura permanece consistente. O servidor organiza o serviço de comunicação, o gateway conecta redes diferentes e o terminal leva a capacidade de comunicação ao local real do usuário.

Essa também é uma das principais vantagens dos sistemas modernos de comunicação convergente. Usando protocolos abertos e acesso modular, a plataforma pode suportar mais funções, mais tipos de terminais e um ecossistema mais estável para integradores, fabricantes, operadores e usuários finais.

Lista de verificação antes da implementação

Antes de implantar uma solução, a equipe deve confirmar número de usuários SIP, chamadas simultâneas, gravação, acesso de vídeo, enlace GIS, integração de rádio, acesso à rede telefônica, zonas de PA, ambientes de instalação de terminais e planos de expansão.

O próximo passo é decidir se os serviços serão implantados em um servidor ou separados em vários. Para muitos projetos pequenos e médios, um servidor integrado de despacho pode ser suficiente. Para projetos maiores, sinalização, mídia, gravação, vídeo e gestão podem precisar de implantação independente ou redundância.

A seleção do gateway deve se basear nos sistemas a serem conectados. A seleção do terminal deve se basear no ambiente real, comportamento do usuário, nível de proteção, requisitos de áudio, método de instalação e compatibilidade com a plataforma.

FAQ

Como a equipe deve estimar a capacidade do servidor?

A capacidade deve ser estimada por usuários registrados, chamadas simultâneas, sessões de vídeo, canais de gravação, posições de despacho, armazenamento e serviços integrados. Um sistema pequeno somente de voz e uma grande plataforma com vídeo, GIS e gravação exigem recursos muito diferentes.

Telefones analógicos ou linhas tradicionais ainda podem ser usados?

Sim. Recursos telefônicos legados geralmente podem ser conectados por gateways adequados. Isso permite reutilizar telefones analógicos, linhas PSTN ou recursos PBX enquanto a plataforma principal migra para comunicação IP.

Os gateways devem ser instalados perto do servidor ou do equipamento de campo?

Depende do cabeamento, qualidade da rede, acesso de manutenção e tipo de sistema conectado. Alguns gateways ficam na sala de controle para gestão centralizada; outros ficam perto de rádios, linhas analógicas, amplificadores de PA ou sistemas de campo para reduzir cabeamento.

Quais fatores afetam a qualidade de voz nesta arquitetura?

A qualidade de voz pode ser afetada por latência, perda de pacotes, codec, controle de eco, qualidade do microfone do terminal, design do alto-falante, estabilidade PoE, desempenho do gateway e capacidade de processamento de mídia do servidor. O planejamento de rede é tão importante quanto a escolha dos equipamentos.

Como manter o sistema fácil de manter após a expansão?

A melhor abordagem é manter a arquitetura modular. Servidores devem tratar lógica de serviço padronizada, gateways devem tratar conversão de protocolos externos e terminais devem permanecer compatíveis com a plataforma escolhida. Documentação clara, regras de nomes uniformes e ferramentas de gerenciamento remoto também ajudam na manutenção de longo prazo.
