O reforço de cabos de fibra óptica para enterramento direto refere-se às medidas estruturais, materiais e de instalação utilizadas para proteger os cabos de fibra óptica instalados diretamente no solo, sem conduta ou duto contínuo ao longo de todo o percurso. Uma vez que o cabo fica exposto à pressão do solo, umidade, pedras, roedores, risco de escavação, variações de temperatura e movimentação do terreno a longo prazo, o reforço é essencial para manter o desempenho óptico e a vida útil.

Um cabo subterrâneo reforçado não é simplesmente um cabo de fibra comum com uma capa mais grossa. É um projeto de proteção completo que pode incluir materiais de bloqueio de água, elementos de tração, camadas de armadura, estrutura resistente ao esmagamento, proteção contra roedores, elementos metálicos ou não metálicos resistentes à corrosão, capa externa durável, fita de advertência, marcadores de rota, leito de vala adequado e procedimentos de aceitação testados. O método de reforço correto depende da condição do solo, profundidade de enterramento, método de puxamento, risco mecânico, exposição à umidade e importância do enlace de comunicação.

Por que as Rotas Subterrâneas Precisam de Proteção Mais Forte

A instalação subterrânea pode parecer mais segura do que a instalação aérea porque o cabo fica escondido do vento e da luz solar. Na realidade, o solo cria um conjunto diferente de riscos. Um cabo pode ser pressionado por terra compactada, esmagado por pedras, danificado por ferramentas de construção, atacado por roedores, puxado durante assentamentos ou afetado pela água que permanece ao redor da capa por muitos anos.

Diferentemente dos cabos instalados em dutos, um cabo de enterramento direto tem separação física limitada do ambiente ao redor. Se a capa for danificada, a umidade do solo pode atingir as camadas internas. Se o cabo for esmagado, as fibras ópticas podem sofrer perda por microcurvatura ou macrocurvatura. Se a marcação da rota for deficiente, escavações futuras podem cortar o enlace sem aviso.

Portanto, o reforço tem dois objetivos. O primeiro é proteger o corpo do cabo contra tensões mecânicas e ambientais. O segundo é tornar a rota mais segura para instalar, identificar, manter e reparar ao longo de toda a sua vida útil.

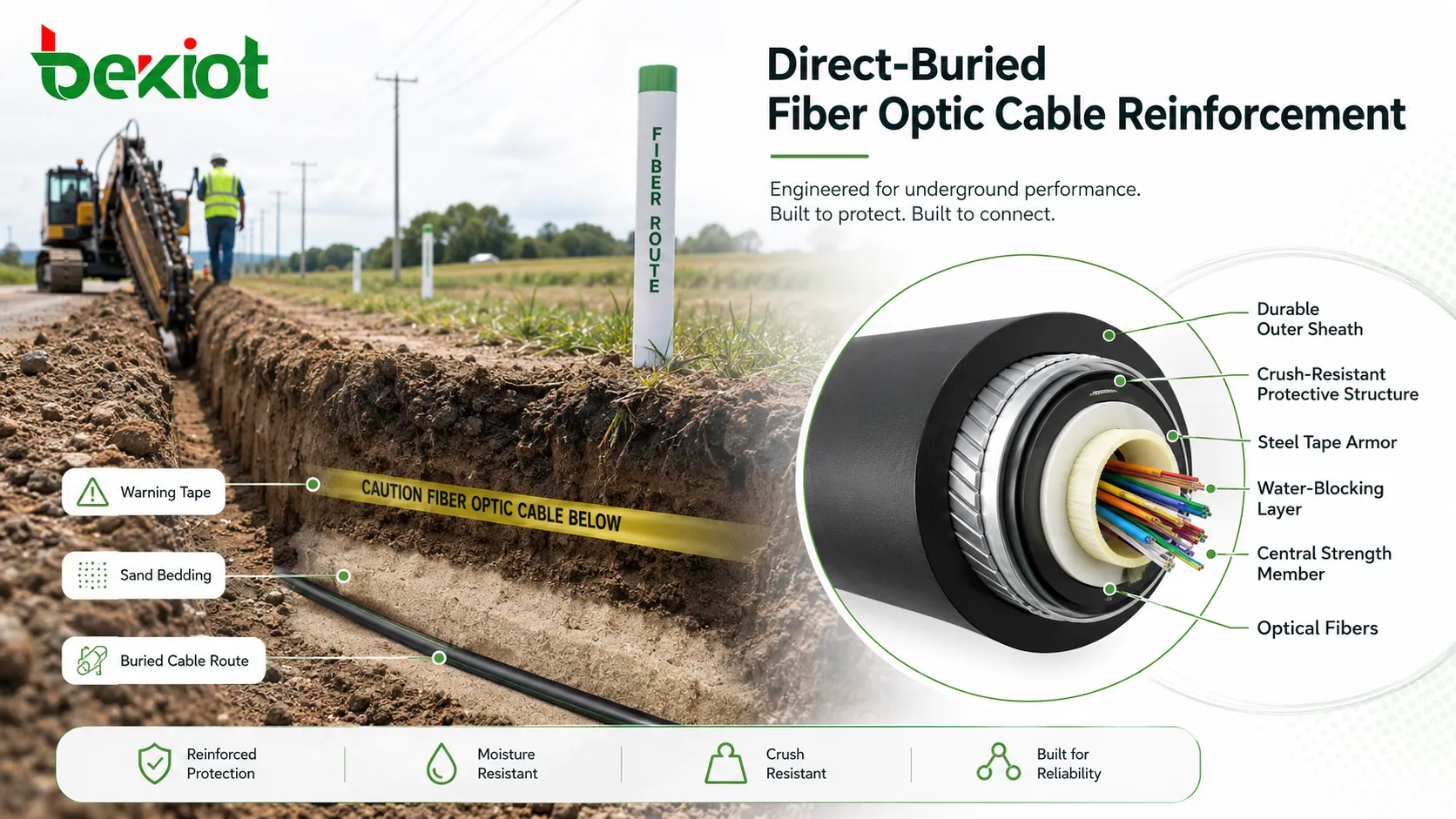

Camadas Protetoras Dentro do Cabo

Capa Externa

A capa externa é a primeira barreira contra o solo, umidade, abrasão e danos de manuseio. Os materiais comuns de capa incluem polietileno e outros compostos classificados para uso externo. A capa deve resistir a rachaduras, envelhecimento ambiental e desgaste mecânico durante o puxamento, lançamento e reaterro.

Para enterramento direto, a espessura da capa e a qualidade do material são importantes. Uma capa fraca pode ser cortada por pedras afiadas, raspada durante a instalação ou degradada pelas condições de solo de longo prazo. Em ambientes agressivos, a capa pode precisar de maior resistência à abrasão, resistência química ou resistência a cupins, dependendo do risco local do local.

Camada de Armadura

A armadura é um dos métodos de reforço mais comuns para cabos ópticos subterrâneos. Pode utilizar fita de aço corrugado, fios de aço, fita de alumínio ou armadura não metálica, dependendo da aplicação. A armadura melhora a resistência ao esmagamento, impacto, danos por escavação e ataque de roedores.

A armadura metálica fornece forte proteção mecânica, mas pode exigir interligação, aterramento, considerações de corrosão e planejamento de proteção contra descargas atmosféricas. A armadura não metálica evita a condutividade elétrica e pode ser preferida em áreas onde a complexidade do aterramento, corrosão ou preocupações eletromagnéticas são importantes.

Elemento de Tração

Os elementos de tração ajudam o cabo a suportar a tensão de puxamento e a deformação de longo prazo. Eles podem ser feitos de fios de aço, fios de aramida, fios de vidro, plástico reforçado com fibra de vidro ou outros materiais. Sua função é suportar a carga mecânica para que as fibras ópticas não sejam esticadas além dos limites seguros.

O elemento de tração deve corresponder ao método de instalação. Um cabo puxado por uma rota longa, instalado por arado ou colocado em terreno irregular pode precisar de desempenho de tração mais forte do que um trecho curto lançado manualmente.

Material de Bloqueio de Água

O bloqueio de água impede que a umidade viaje ao longo do núcleo do cabo se a capa for danificada. Isso pode ser obtido por meio de gel de preenchimento, fios secos expansíveis em contato com a água, fitas de bloqueio de água ou outras estruturas de bloqueio de umidade.

Os materiais de bloqueio de água secos são frequentemente mais fáceis de manusear durante a emenda, pois reduzem o trabalho de limpeza do gel. Projetos preenchidos com gel podem fornecer forte resistência à água, mas podem ser mais trabalhosos durante a terminação em campo. A escolha depende do projeto do cabo, da preferência do instalador e dos requisitos do projeto.

Tubo Loose e Proteção da Fibra

Muitos cabos de fibra externos usam construção com tubo loose. As fibras ópticas são colocadas dentro de tubos que permitem movimento controlado e protegem as fibras do estresse externo direto. Este projeto ajuda a reduzir a transferência de tensão da capa do cabo para as fibras de vidro.

A estrutura do tubo, o material de preenchimento, a contagem de fibras, o design do buffer e o arranjo do elemento de tração central afetam o desempenho de longo prazo. O reforço deve proteger as fibras ópticas sem tornar o cabo rígido demais para a instalação prática.

Um cabo subterrâneo confiável é construído com múltiplas camadas de defesa. A capa externa protege contra o solo, a armadura resiste a ataques mecânicos, o elemento de tração suporta a tensão e o bloqueio de água limita a migração de umidade.

Métodos de Reforço Mecânico

Armadura de Fita de Aço

A armadura de fita de aço corrugado é amplamente utilizada para cabos de fibra óptica de enterramento direto. A estrutura corrugada melhora a flexibilidade ao mesmo tempo que fornece resistência ao esmagamento e impacto externo. Também oferece uma barreira física contra roedores e contato acidental com ferramentas.

A armadura de fita de aço é adequada para muitas rotas subterrâneas em geral, mas deve ser protegida contra corrosão. A capa do cabo deve permanecer intacta, e a instalação deve evitar danificar a jaqueta. Se a rota tiver alta corrosividade do solo, o projeto do cabo e os requisitos de proteção metálica devem ser revisados cuidadosamente.

Armadura de Fios de Aço

A armadura de fios de aço fornece forte proteção à tração e mecânica, especialmente para rotas exigentes, terrenos instáveis, encostas íngremes, travessias de rios e instalações onde o puxamento ou a carga externa podem ser maiores. Pode melhorar a resistência ao alongamento e à pressão localizada.

A desvantagem é o aumento de peso, maior raio de curvatura e manuseio mais exigente. As equipes de instalação devem seguir os limites do fabricante para tensão de puxamento e raio de curvatura para evitar danificar o cabo.

Reforço Não Metálico

O reforço não metálico pode incluir fios de aramida, fios de vidro, bastões de fibra de vidro ou camadas de polímero reforçado. Esses materiais podem melhorar a resistência à tração e a proteção contra roedores sem criar um caminho metálico condutor.

Isso é útil em ambientes de concessionárias de energia, áreas propensas a descargas atmosféricas, corredores ferroviários ou locais onde aterrar a armadura metálica é difícil. Os projetos não metálicos também podem reduzir as preocupações com corrosão, mas a resistência mecânica ainda deve corresponder às condições da rota.

Construção com Capa Dupla

Alguns projetos de enterramento direto utilizam capas duplas ou camadas protetoras adicionais. Uma segunda capa pode melhorar a resistência à abrasão, proteção contra umidade e durabilidade mecânica. Também pode ajudar a isolar a armadura do ambiente.

A construção com capa dupla pode aumentar o diâmetro do cabo e sua rigidez. Os projetistas devem confirmar se o cabo ainda pode ser instalado dentro dos requisitos de raio de curvatura, puxamento e fechamento de emendas.

Design Resistente a Roedores

Danos por roedores são um risco comum em corredores rurais, agrícolas, florestais e de concessionárias. O reforço pode incluir armadura metálica, fios de vidro, camadas de polímero rígido ou materiais de capa especiais projetados para desencorajar a roedura.

Nenhum projeto deve ser considerado completamente imune em todas as condições. Se a atividade de roedores for alta, a seleção da rota, profundidade, placa protetora, uso de duto em seções vulneráveis e estratégia de inspeção também devem ser considerados.

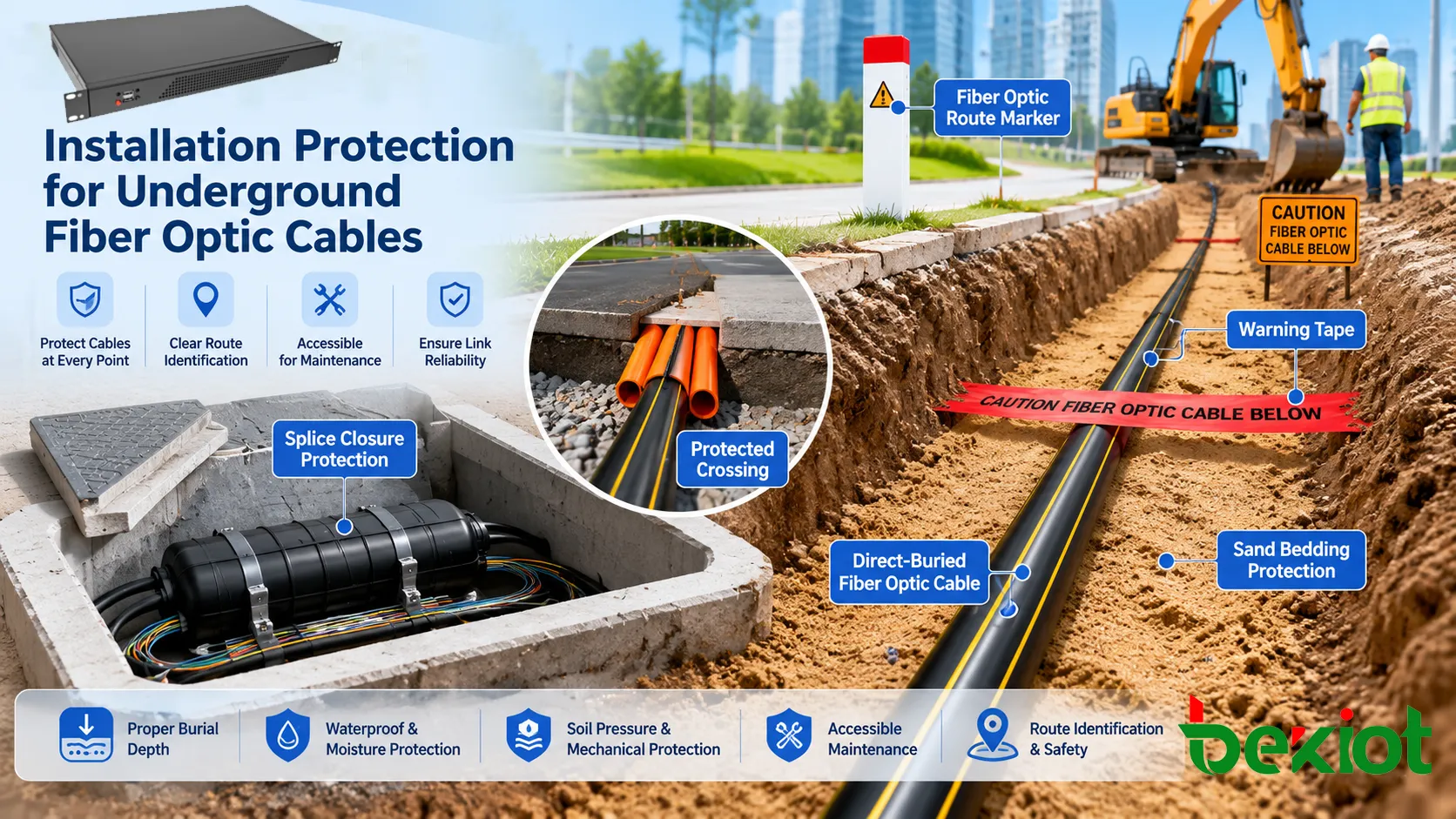

Medidas de Proteção no Nível da Rota

Uma construção de cabo robusta é apenas parte da solução. O enterramento direto também depende da engenharia da rota. Uma má preparação da vala pode danificar até mesmo um cabo de alta qualidade. Leito adequado, reaterro, profundidade, separação, fita de advertência e marcação de rota são críticos para a proteção de longo prazo.

Em muitos projetos, as falhas mais graves são causadas por erros de instalação e não por defeitos de fabricação do cabo. Pedras afiadas sob o cabo, força de puxamento excessiva, curvas fechadas, compactação inadequada, falta de fita de advertência ou rotas não documentadas podem criar problemas futuros.

A proteção no nível da rota deve ser planejada antes da entrega do cabo. O projeto deve definir a profundidade da vala, material do leito, métodos de travessia, proteção de estradas, postes de sinalização, armazenamento de folga, localização das caixas de emenda e requisitos de documentação como construído (as-built).

Projeto da Vala e Requisitos de Instalação

Profundidade de Enterramento

A profundidade de enterramento deve seguir os códigos locais, especificações do projeto, requisitos do proprietário da concessionária e a avaliação de risco do local. Áreas com carga de veículos, atividade agrícola, travessias de estradas ou risco de construção futura podem exigir enterramento mais profundo ou proteção mecânica adicional.

A profundidade não deve ser tratada como um número universal único. Um cabo sob uma calçada, área verde, acostamento de rodovia, pátio industrial ou corredor ferroviário pode precisar de proteção diferente. Os projetistas devem confirmar os requisitos locais antes da construção.

Leito e Reaterro

O cabo deve ser colocado sobre material de leito adequado que não contenha pedras afiadas, detritos de construção, fragmentos metálicos ou objetos duros. Areia ou solo peneirado é frequentemente usado para reduzir a pressão pontual sobre a capa do cabo.

O reaterro deve ser colocado com cuidado. Deixar cair pedras grandes diretamente ou compactar agressivamente sobre o cabo pode danificar a capa ou deformar a estrutura do cabo. A compactação deve seguir os requisitos civis, protegendo o cabo de pressão localizada excessiva.

Fita de Advertência e Marcadores de Rota

A fita de advertência é instalada acima do cabo para alertar futuros escavadores antes que atinjam a profundidade do cabo. Em algumas rotas, fita detectável, postes de sinalização, marcadores eletrônicos ou fios traçadores podem ser usados para melhorar a localização da rota.

Os marcadores de rota são especialmente importantes em corredores de longa distância, rurais, industriais e de concessionárias. Um cabo enterrado sem registros e marcadores claros fica muito mais vulnerável a danos acidentais durante obras posteriores.

Travessias e Seções de Alto Risco

Travessias de estradas, ferrovias, canais de drenagem, entradas de edifícios, acessos de pontes e interseções de concessionárias frequentemente exigem proteção adicional. Mesmo que a maior parte da rota seja de enterramento direto, essas seções podem usar dutos, tubos de aço, proteção de concreto, perfuração direcional ou lajes protetoras.

O projeto da travessia deve considerar carga, vibração, assentamento, acesso para reparo e escavação futura. O cabo não deve ser forçado a fazer curvas fechadas nos pontos de entrada e saída.

Proteção de Folga e Emendas

As alças de folga e os fechamentos de emenda devem ser protegidos da água, pressão do solo e danos mecânicos. As caixas de emenda, poços de visita, fechamentos de emenda e pontos de transição devem ser instalados de forma que permaneçam acessíveis para manutenção.

As emendas mal protegidas geralmente se tornam pontos fracos. Mesmo que o vão do cabo esteja bem reforçado, um fechamento de emenda danificado ou uma caixa de emenda inundada pode interromper todo o enlace.

Considerações de Normas e Testes

Desempenho Mecânico

Os cabos de enterramento direto são geralmente avaliados quanto à resistência à tração, resistência ao esmagamento, resistência ao impacto, flexão repetida, torção e desempenho relacionado à abrasão. Esses testes ajudam a verificar se o cabo pode sobreviver à instalação e ao estresse subterrâneo de longo prazo.

Os valores exigidos devem vir da especificação do projeto, norma do cabo e ficha técnica do fabricante. Um cabo adequado para uso comum em dutos externos pode não ter resistência ao esmagamento ou impacto suficiente para enterramento direto.

Penetração de Água

O teste de penetração de água verifica se a água pode viajar ao longo do núcleo do cabo sob condições definidas. Isso é importante porque um pequeno ponto de dano na capa pode se tornar um problema de umidade de longa distância se a água migrar para dentro do cabo.

Para rotas subterrâneas, o desempenho do bloqueio de água deve ser revisado juntamente com a qualidade da capa, vedação das emendas, proteção dos fechamentos e vedação das extremidades do cabo. Todo o enlace deve impedir a movimentação de umidade, não apenas o comprimento do cabo de fábrica.

Temperatura e Envelhecimento Ambiental

Os cabos externos podem ser testados quanto à ciclagem de temperatura, flexão a baixa temperatura, operação em alta temperatura e envelhecimento do material. As mudanças de temperatura do solo são geralmente menos extremas do que as rotas aéreas expostas, mas os cabos subterrâneos ainda podem enfrentar variação sazonal, condições de congelamento-degelo ou calor de concessionárias próximas.

Os testes ambientais devem corresponder ao clima local e às condições de instalação. Enterramento em regiões frias, solo desértico, áreas de plantas químicas e condições de solo costeiro podem exigir atenção diferente ao material.

Desempenho Óptico

O reforço não deve comprometer o desempenho óptico. Após os testes mecânicos e ambientais, a atenuação deve permanecer dentro dos limites aceitáveis. Pressão excessiva, flexão ou deformação por tração podem causar aumento de perda mesmo quando o cabo parece fisicamente intacto.

Os testes de aceitação devem incluir teste com reflectômetro óptico no domínio do tempo (OTDR), teste de perda de inserção, inspeção da face do conector e comparação com os orçamentos de projeto. Os resultados dos testes devem ser armazenados como registros de linha de base para futura solução de problemas.

Interligação e Aterramento

Se o cabo incluir armadura metálica, elementos de tração metálicos, fio traçador ou blindagem condutiva, os requisitos de interligação e aterramento devem ser revisados. Os elementos metálicos podem criar considerações sobre descargas atmosféricas, corrente de falta, tensão induzida ou segurança, dependendo da rota.

O projeto de aterramento deve seguir os códigos elétricos e de telecomunicações aplicáveis. Cabos não metálicos podem reduzir essas preocupações, mas ainda podem precisar de soluções de localização se a rota precisar ser rastreável posteriormente.

Guia de Seleção de Materiais

Aplicações em Redes Externas

Rotas de Acesso de Telecomunicações

O cabo reforçado para enterramento direto é usado em redes de acesso onde a construção de dutos não é prática ou economicamente viável. Ele pode conectar usuários rurais, pequenos povoados, armários de beira de estrada, sites de estações base e pontos de serviço remotos.

Nessas rotas, o reforço reduz o risco de pressão do solo, entrada de umidade e danos acidentais. A marcação clara da rota e os registros como construído são especialmente importantes porque escavações futuras podem ocorrer muito tempo depois da instalação.

Corredores Industriais e de Concessionárias

Parques industriais, minas, usinas de energia, instalações de petróleo e gás, estações de tratamento de água e corredores de concessionárias frequentemente exigem enlaces de comunicação subterrâneos robustos. Esses ambientes podem envolver veículos pesados, exposição química, vibração e trabalhos de manutenção repetidos.

O reforço deve ser combinado com o planejamento da rota. Os cabos devem evitar zonas de escavação de alto risco quando possível, e travessias protegidas devem ser usadas perto de estradas, suportes de tubulação, valas de cabos e pátios de equipamentos.

Infraestrutura de Transporte

Ferrovias, rodovias, túneis, portos e aeroportos usam fibra subterrânea para sistemas de sinalização, vigilância, comunicação, controle, bilhetagem e monitoramento. A interrupção do serviço pode afetar a segurança e as operações.

Esses projetos geralmente precisam de controle de instalação mais rígido, documentação da rota, dutos reserva nas travessias e separação clara de energia, drenagem e outras concessionárias.

Redes OSP de Campus e Empresariais

Grandes campi, fábricas, hospitais, universidades, parques logísticos e instalações governamentais podem usar fibra de enterramento direto entre edifícios ou armários externos remotos. As redes de planta externa de propriedade do cliente exigem planejamento cuidadoso porque a organização pode ser responsável tanto pela instalação quanto pela manutenção de longo prazo.

Em ambientes de campus, o cabo reforçado deve ser selecionado juntamente com o design da via, política de aterramento, acesso para manutenção, etiquetagem e redundância de rede.

Erros Comuns de Instalação

Usar Cabo Não Apropriado para Enterramento

Um cabo destinado à instalação interna ou em duto não deve ser enterrado diretamente, a menos que o fabricante e a especificação do projeto permitam claramente. Cabos não apropriados para enterramento podem não ter armadura, bloqueio de água, resistência ao esmagamento ou material de capa adequado.

Usar o tipo de cabo errado pode reduzir a vida útil e dificultar a garantia ou aceitação.

Ignorar o Raio de Curvatura

Cabos reforçados podem ser mais rígidos do que cabos comuns. Se os instaladores forçarem o cabo em curvas fechadas, a perda óptica pode aumentar ou as estruturas internas podem ser danificadas.

O raio de curvatura mínimo deve ser respeitado durante o puxamento, lançamento, emenda e posicionamento final.

Má Preparação da Vala

Pedras afiadas, fundos de vala irregulares, detritos e leito ruim podem danificar o cabo imediatamente ou criar pontos de pressão que causam falha de longo prazo.

A vala deve ser inspecionada antes da colocação do cabo, e o reaterro deve ser controlado ao redor da zona do cabo.

Falta de Registros da Rota

Um cabo pode ser bem instalado, mas ainda assim ser perdido para escavações futuras se os registros forem ruins. A falta de mapas de rota, postes de sinalização, fita de advertência ou elementos detectáveis cria um risco desnecessário de reparo.

Os desenhos como construído devem registrar o caminho do cabo, profundidade, posições das emendas, pontos de travessia, marcadores e locais de folga.

Proteção Fraca das Emendas

Emendas, fechamentos e pontos de derivação são locais comuns de falha. Se não estiverem vedados, apoiados e acessíveis, a umidade e o estresse mecânico podem causar interrupções futuras.

A proteção das emendas deve ser tratada como parte da estratégia de reforço do cabo, não como uma reflexão tardia separada.

O cabo mais forte ainda pode falhar se a vala, o leito, a proteção das emendas, a marcação da rota e os testes de aceitação forem mal gerenciados.

Aceitação e Documentação

Após a instalação, a rota deve ser inspecionada antes da aceitação final. A inspeção pode incluir registros da vala, verificações da profundidade de enterramento, confirmação da fita de advertência, verificação dos marcadores, inspeção do fechamento das emendas, vedação da entrada do cabo e revisão da documentação da rota.

O teste óptico deve estabelecer uma linha de base. Traços de OTDR, resultados de perda de inserção, identificação de fibra, perda de emenda, inspeção de conectores e registros de continuidade ponta a ponta devem ser salvos para manutenção futura. Esses registros ajudam os técnicos a comparar falhas futuras com a condição original.

A documentação deve incluir tipo de cabo, número de fibras, números das bobinas, desenhos da rota, locais das emendas, armazenamento de folga, resultados de testes, registros de aterramento e quaisquer desvios do projeto original. Uma boa documentação reduz o tempo de reparo quando ocorrem danos anos depois.

Manutenção e Confiabilidade de Longo Prazo

As rotas de enterramento direto exigem revisão periódica mesmo quando operam normalmente. As equipes de manutenção devem monitorar mudanças na rota, construções próximas, erosão do solo, inundações, expansão de estradas, obras de concessionárias e atividade de escavação não autorizada.

Se uma rota cruzar áreas de alto risco, os postes de sinalização e placas de advertência devem ser inspecionados regularmente. Após grandes obras civis perto da rota, o enlace de fibra deve ser testado para confirmar que o desempenho óptico não foi alterado.

Para redes críticas, a diversidade de rotas é importante. O cabo reforçado reduz a probabilidade de falha, mas não pode eliminar todos os riscos. Um segundo caminho, topologia em anel ou rota de comunicação de backup pode ser necessário quando a continuidade do serviço é essencial.

Perguntas Frequentes

Um cabo de duto pode ser usado para enterramento direto?

Somente se o fabricante do cabo e a especificação do projeto confirmarem que o cabo é classificado para enterramento direto. Muitos cabos de duto não têm armadura, bloqueio de água ou resistência ao esmagamento suficientes para contato direto com o solo.

A armadura metálica é sempre melhor que a proteção não metálica?

Não. A armadura metálica oferece forte proteção mecânica e contra roedores, mas pode exigir planejamento de aterramento e corrosão. Os projetos não metálicos podem ser melhores onde o isolamento elétrico ou a resistência à corrosão são mais importantes.

O que causa perda óptica após o enterramento?

As causas comuns incluem flexão excessiva, esmagamento, puxamento além da tensão nominal, leito ruim, pedras afiadas, estresse nas emendas, entrada de água ou movimentação do cabo após o reaterro.

Por que a fita de advertência é necessária se o cabo já é armado?

A armadura pode reduzir o risco de danos, mas não impede que uma escavadeira corte a rota. A fita de advertência alerta os trabalhadores antes que atinjam o cabo e reduz o risco de impacto acidental.

Quais registros devem ser mantidos após a instalação?

Mantenha desenhos como construído da rota, registros de profundidade de enterramento, locais de emendas, fichas técnicas do cabo, números das bobinas, detalhes de aterramento, traços de OTDR, resultados de perda de inserção, registros de emendas e informações de localização dos marcadores.
