Um operador de sala de controle precisa avisar o pessoal em uma área de carregamento sem interromper toda a instalação. Em vez de abrir um software de sonorização separado ou ir a um microfone dedicado, o operador pressiona uma tecla programada no telefone de despacho, seleciona a zona necessária e fala através do fone de ouvido, viva-voz ou microfone de pescoço de ganso.
A operação pode levar apenas alguns segundos, mas várias funções devem funcionar em conjunto nos bastidores. O telefone de despacho deve se registrar corretamente, a plataforma SIP deve reconhecer o destino da sonorização, os terminais receptores devem atender automaticamente e a rede deve transportar a voz sem atraso excessivo ou perda de pacotes.
Na maioria das instalações, um telefone de despacho não se conecta diretamente a cada alto-falante. Ele funciona como um ponto de extremidade SIP dentro de um sistema de comunicação mais amplo, usando um PABX IP, servidor SIP ou plataforma de despacho para alcançar alto-falantes SIP, gateways de sonorização e zonas de difusão.
A posição do telefone de despacho na arquitetura de sonorização
Um sistema de sonorização SIP normalmente contém uma camada de controle de chamadas, um ponto de extremidade do operador e um ou mais dispositivos de saída de áudio. O telefone de despacho é o ponto de extremidade do operador usado para iniciar anúncios ao vivo e selecionar o destino necessário.
Um sistema típico pode incluir:
-
Um telefone de despacho SIP ou console de sonorização
-
Um PABX IP, servidor SIP ou plataforma de comando e despacho
-
Alto-falantes de corneta SIP e alto-falantes coluna IP
-
Gateways de sonorização SIP
-
Amplificadores tradicionais e linhas de alto-falantes analógicas
-
Switches PoE, roteadores e equipamentos de segurança de rede
Tanto o telefone de despacho quanto os pontos de extremidade de sonorização estão registrados na mesma plataforma SIP. Cada dispositivo ou grupo de sonorização recebe um número de ramal. Quando o operador disca um número de sonorização, a plataforma aplica o roteamento configurado e conecta o telefone ao ponto de extremidade de difusão correspondente.
Para uma implantação totalmente IP, o caminho de conexão básico é:

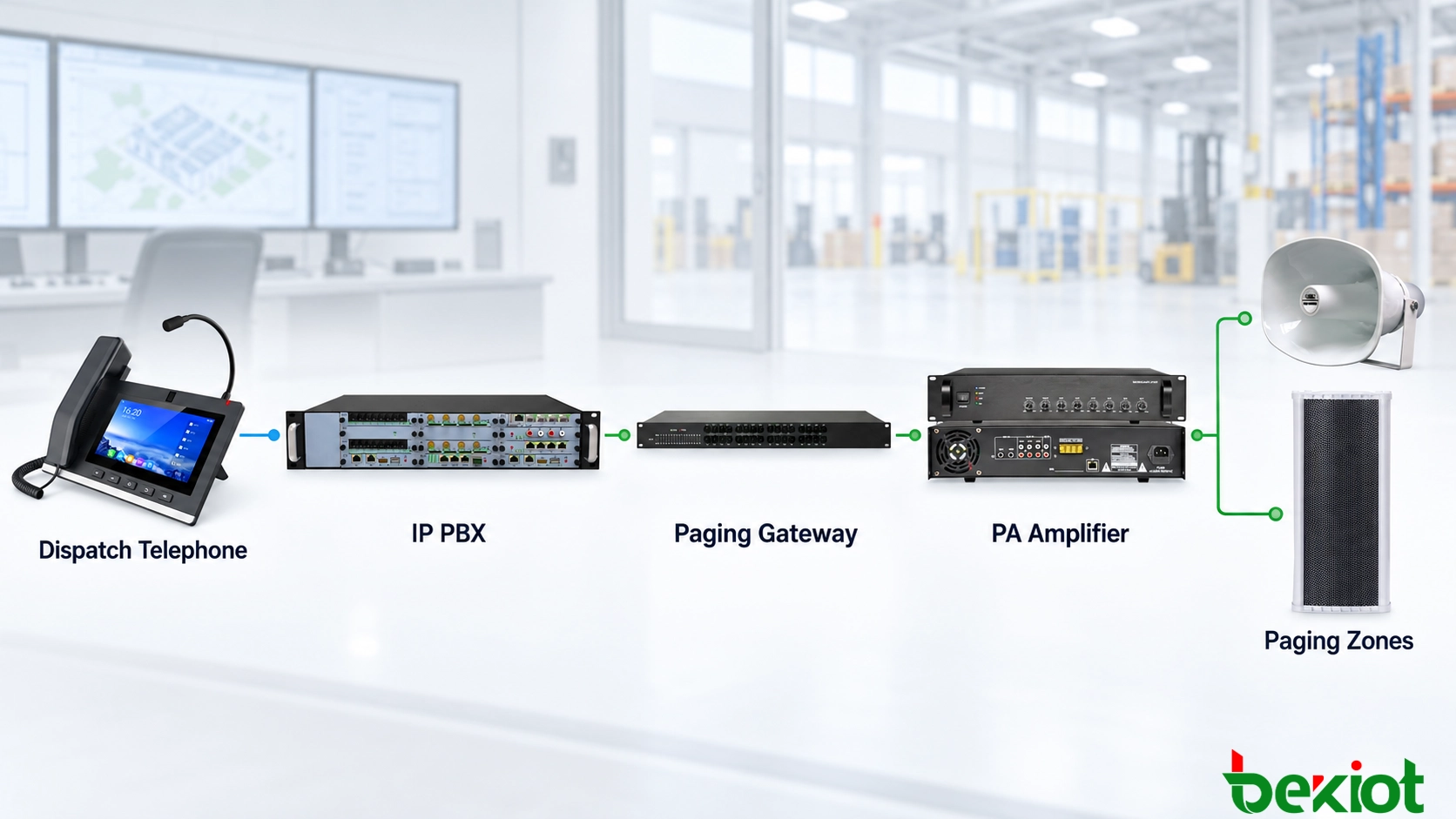

Telefone de despacho → Servidor SIP ou PABX IP → Grupo de sonorização → Alto-falantes SIP
Se o site mantiver um sistema de sonorização analógico existente, o caminho se torna:
Telefone de despacho → Servidor SIP → Gateway de sonorização SIP → Amplificador PA → Alto-falantes analógicos
Em um ambiente de comando e controle maior, a plataforma de despacho pode ficar entre o telefone e o servidor SIP. Ela pode adicionar permissões de operador, registros de sonorização, níveis de prioridade, vinculação de alarmes e seleção gráfica de zonas, enquanto o servidor SIP continua a lidar com o registro de dispositivos e o roteamento de chamadas.
Métodos de conexão para diferentes redes de sonorização
Chamada direta por ramal SIP
A chamada direta por ramal é a disposição mais simples. O telefone de despacho e cada terminal de sonorização SIP registram-se no PABX IP ou servidor SIP como ramais separados. Uma corneta SIP pode usar o ramal 6101, enquanto um alto-falante coluna IP em outra área usa o ramal 6102.
Quando o operador disca um desses números, o servidor estabelece uma sessão SIP entre o telefone e o ponto de extremidade selecionado. O terminal de sonorização atende automaticamente e reproduz a voz ao vivo do operador.
Esta abordagem é adequada para sistemas pequenos, locais individuais e instalações onde os operadores ocasionalmente precisam se dirigir a uma área específica. Também facilita o teste ou a manutenção de um único dispositivo de sonorização sem ativar uma zona inteira.
No entanto, chamar cada alto-falante separadamente torna-se ineficiente quando um site contém muitos pontos de extremidade. Portanto, a chamada por ramal individual deve ser reservada para sonorização ponto a ponto, testes de equipamento ou locais que precisam de controle independente.
Grupos de sonorização SIP
Um grupo de sonorização permite que vários pontos de extremidade compartilhem um único número de destino. Por exemplo, o ramal 6200 pode representar a área de produção e ativar seis cornetas SIP ao mesmo tempo. Outros números podem ser atribuídos ao armazém, docas de carregamento, edifícios de escritórios ou áreas externas.
Os grupos de sonorização são geralmente criados no PABX IP, servidor SIP ou plataforma de gerenciamento de difusão. Dependendo do sistema, a plataforma pode estabelecer sessões SIP individuais com os dispositivos receptores ou converter a chamada em um fluxo de áudio multicast.
A sonorização em grupo simplifica a operação diária porque o despachante seleciona uma área operacional em vez de um alto-falante individual. Também fornece uma base prática para permissões de usuário, agendamentos de sonorização e regras de prioridade de emergência.
A associação à zona deve seguir o layout físico e os procedimentos operacionais do site. Por exemplo, um alto-falante instalado perto de uma doca de carregamento não deve pertencer automaticamente a um grupo de sonorização do armazém simplesmente porque ambos os dispositivos estão conectados ao mesmo switch de rede.
Conexão através de gateway de sonorização SIP
Um gateway de sonorização é usado quando o destino é um amplificador PA tradicional ou uma rede de alto-falantes analógicos existente. O gateway registra-se na plataforma SIP como um ramal chamável e converte o áudio SIP recebido em um sinal analógico.
Quando o gateway recebe uma chamada, ele também pode ativar um relé para iniciar um amplificador, abrir uma entrada de áudio ou acionar um controlador de zona. A fiação exata depende da saída do gateway e da entrada do amplificador, que podem usar RCA, terminais de áudio balanceados ou outra interface de nível de linha.
Este design permite que uma organização adicione sonorização baseada em telefone sem substituir amplificadores e alto-falantes que ainda estão operacionais. É particularmente útil em fábricas, campi, armazéns e instalações de transporte que estão passando por uma migração gradual para comunicações IP.
Antes da instalação, a equipe do projeto deve confirmar o nível de áudio necessário, a impedância de entrada, o método de aterramento e o comportamento do relé. Uma chamada SIP bem-sucedida não garante a reprodução correta se a interface analógica entre o gateway e o amplificador não for compatível.
Sonorização multicast controlada por SIP
O multicast é útil quando o mesmo anúncio precisa atingir um grande número de alto-falantes IP com atraso mínimo de configuração. O áudio é transmitido para um endereço multicast, e qualquer ponto de extremidade autorizado inscrito nesse endereço pode receber o fluxo.
Um telefone de despacho pode suportar transmissão multicast diretamente, mas essa capacidade não deve ser assumida. Em muitas instalações, o telefone primeiro faz uma chamada SIP para o servidor, e a plataforma de sonorização converte essa chamada em áudio multicast para a zona selecionada.
Os switches de rede devem suportar o design multicast pretendido. O snooping IGMP, a configuração de VLAN e o roteamento multicast devem ser verificados antes da implantação, especialmente quando a sonorização precisa atravessar diferentes sub-redes ou edifícios.
A sinalização SIP e o áudio multicast servem a propósitos diferentes nesta disposição. O SIP identifica o chamador, verifica a autorização e inicia a tarefa de sonorização, enquanto o multicast distribui o mesmo fluxo de áudio de forma eficiente para múltiplos pontos de extremidade.
Contas SIP e parâmetros de sonorização
A integração começa atribuindo uma conta SIP ao telefone de despacho. As configurações necessárias normalmente incluem o endereço do servidor SIP, número de ramal, nome de autenticação, senha, porta, método de transporte e codec de áudio preferido.
Os alto-falantes SIP ou gateways de sonorização exigem parâmetros de registro semelhantes. Cada ponto de extremidade também deve ter um nome de dispositivo claro e uma descrição de localização para que o pessoal de manutenção possa identificá-lo sem depender apenas de um número de ramal.
| Área de configuração | Parâmetros típicos | Propósito |
|---|---|---|
| Telefone de despacho | Conta SIP, endereço do servidor, porta, transporte e codec | Registra o ponto de extremidade do operador e estabelece chamadas de sonorização |
| Plataforma SIP | Ramais, grupos de sonorização, regras de roteamento e permissões | Direciona chamadas para a zona ou terminal correto |
| Ponto de extremidade de sonorização | Conta SIP, atendimento automático, volume e endereço multicast | Recebe e reproduz anúncios ao vivo |
| Gateway de sonorização | Saída de áudio, ação do relé e interface do amplificador | Conecta chamadas SIP a equipamentos PA tradicionais |
| Rede | VLAN, QoS, PoE, portas RTP e controle multicast | Mantém sinalização e entrega de áudio confiáveis |
O exemplo a seguir mostra como um pequeno sistema de sonorização industrial poderia ser organizado:
| Item | Configuração de exemplo |
|---|---|
| Telefone de despacho | Ramal 2001 |
| Grupo de sonorização de produção | Ramal 6201 |
| Grupo de sonorização do armazém | Ramal 6202 |
| Grupo de sonorização da doca de carregamento | Ramal 6203 |
| Grupo de emergência de todas as zonas | Ramal 6299 |
| Tecla DSS 1 | Discagem rápida 6201 |
| Tecla DSS 2 | Discagem rápida 6202 |
| Tecla DSS 3 | Discagem rápida 6203 |
| Tecla de emergência | Discagem rápida 6299 com controle de permissão no lado do servidor |
| Codec de áudio | G.711 A-law ou μ-law de acordo com os requisitos da plataforma |
| Comportamento do ponto de extremidade de sonorização | Atendimento automático |
O atendimento automático é essencial para a sonorização ao vivo. Um alto-falante não pode esperar que alguém atenda a chamada manualmente. Dependendo do equipamento, o atendimento automático pode ser ativado localmente no terminal ou acionado por cabeçalhos SIP específicos enviados pelo servidor.
A compatibilidade do codec também deve ser confirmada. O G.711 é comumente usado em redes locais gerenciadas porque fornece qualidade de voz previsível e é amplamente suportado. O G.711 A-law é comum em muitos sistemas internacionais e orientados para a Europa, enquanto o G.711 μ-law é frequentemente usado em redes norte-americanas e japonesas. O telefone de despacho, o servidor e os pontos de extremidade de sonorização devem usar configurações de codec mutuamente compatíveis.
Um codec de menor largura de banda pode ser considerado para conexões remotas, mas todos os dispositivos no caminho de áudio devem suportar o formato selecionado. A transcodificação pode ser possível em algumas plataformas de comunicação, embora aumente os requisitos de processamento e possa introduzir atraso adicional.
As permissões de chamada devem impedir que um ramal comum transmita para zonas de emergência ou de todo o site. A tecla DSS fornece apenas acesso ao número de destino configurado. A autorização deve ser aplicada pelo servidor SIP ou plataforma de despacho de acordo com o ramal do chamador, função do usuário, agendamento ou grupo de sonorização.
Produto relacionado: Consoles de despacho IP da Becke Telcom

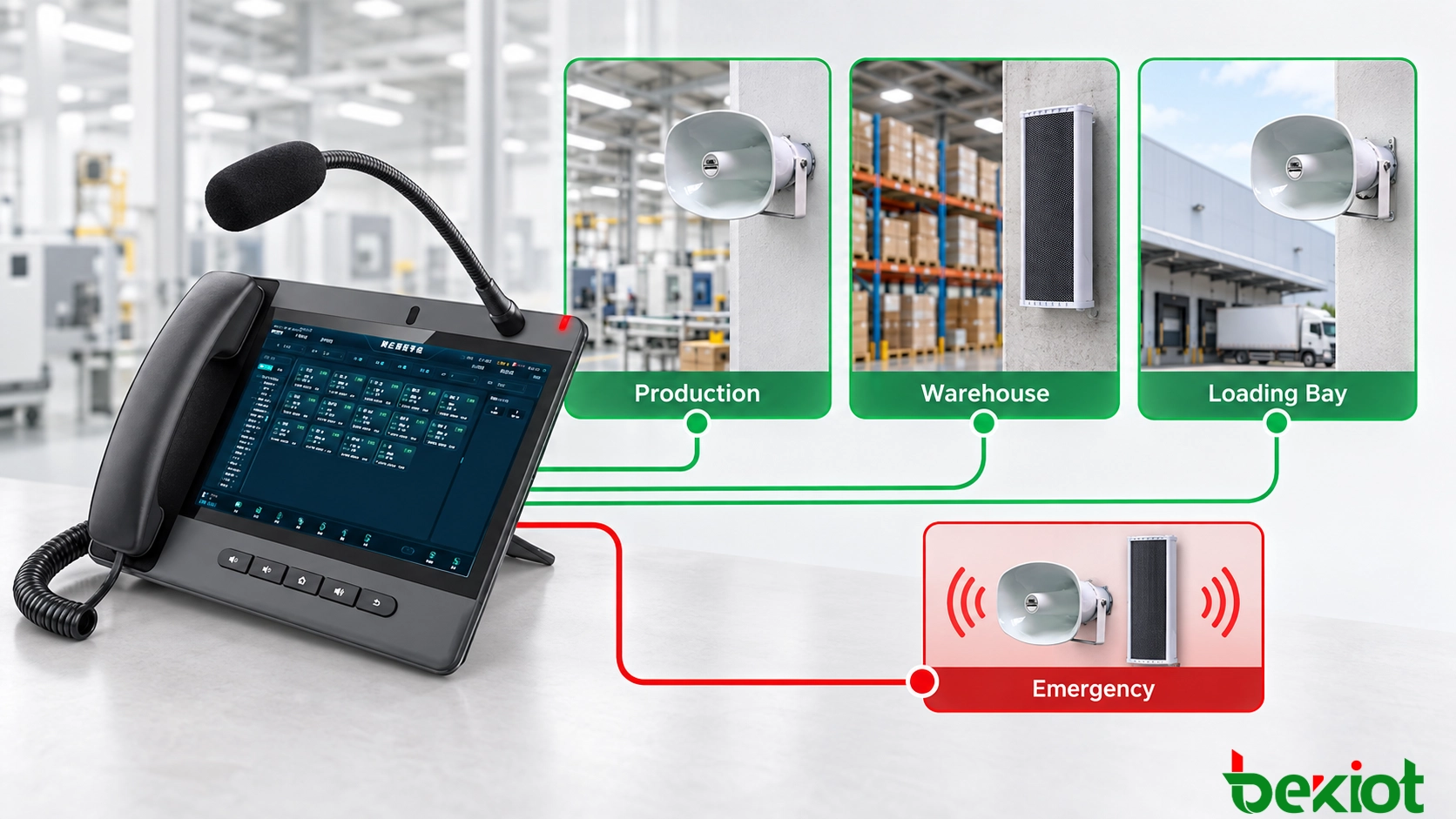

Seleção de zona com um toque no telefone de despacho
Uma sala de controle não deve exigir que os operadores memorizem uma longa lista de números de ramal. Os destinos de sonorização usados com frequência podem ser atribuídos a teclas DSS ou programáveis no telefone de despacho.
| Rótulo da tecla | Destino de sonorização | Exemplo de uso |
|---|---|---|
| Produção | Grupo de sonorização da área de produção | Instruções de turno e avisos operacionais |
| Armazém | Zona de alto-falantes do armazém | Coordenação de carga e inventário |
| Doca de carregamento | Grupo de cornetas externas | Instruções para veículos e pessoal |
| Manutenção | Zona de oficina e sala de equipamentos | Solicitações de resposta técnica |
| Emergência | Grupo de todas as zonas autorizado | Instruções de emergência para todo o site |
O rótulo visível para o operador deve descrever a área física ou operacional, não o número de ramal subjacente. Isso reduz erros de seleção durante eventos sensíveis ao tempo.
Uma tecla programável pode funcionar como uma tecla de discagem rápida ou como um controle de pressionar-para-falar. Com a discagem rápida, o operador pressiona a tecla, aguarda a conexão do caminho de sonorização e então fala. Com a operação de pressionar-para-falar, o operador pode precisar manter a tecla pressionada enquanto fala e soltá-la para encerrar o anúncio.
O comportamento exato da tecla deve ser confirmado antes de treinar o pessoal da sala de controle. Os operadores não devem assumir que todos os telefones usam a mesma sequência de pressionar, segurar e soltar.
Alguns telefones de despacho podem usar assinaturas BLF ou informações de status da plataforma para mostrar se um destino está disponível ou ativo no momento. Um indicador verde pode representar uma zona disponível, enquanto indicadores vermelhos ou piscantes podem mostrar um anúncio ativo ou estado de emergência.
A exibição de status depende da interoperabilidade entre o telefone, o servidor SIP e o sistema de sonorização. Uma tecla pode iniciar a sonorização mesmo quando o monitoramento de status em tempo real não estiver disponível, portanto, o comportamento necessário deve ser confirmado durante o projeto do sistema.
Fluxo de chamadas e prioridade de difusão
Quando um operador pressiona uma tecla de sonorização, o telefone de despacho envia um CONVITE SIP para a plataforma de controle de chamadas. A plataforma identifica o chamador, verifica o plano de discagem e as permissões e resolve o destino de sonorização selecionado.
A plataforma então chama o alto-falante SIP, gateway ou grupo de sonorização relevante. Após o destino atender automaticamente, a voz do operador é transportada em um fluxo RTP ou convertida em áudio multicast para distribuição aos pontos de extremidade selecionados.
O operador deve aguardar um tom de confirmação de sonorização, uma indicação na tela ou uma luz de zona ativa antes de falar. Começar muito cedo pode fazer com que a primeira parte da mensagem seja perdida enquanto a sessão SIP e o caminho de áudio ainda estão sendo estabelecidos.
Portanto, um fluxo de trabalho de sonorização pode ser resumido como:
-
O operador seleciona a zona de sonorização necessária.
-
O telefone envia uma solicitação de chamada SIP.
-
A plataforma verifica o destino e a permissão do operador.
-
Os pontos de extremidade de sonorização atendem automaticamente.
-
O telefone exibe um estado ativo ou reproduz um tom de confirmação.
-
O operador faz o anúncio.
-
A voz é transportada via RTP ou multicast para os pontos de extremidade selecionados.
-
O operador solta a tecla PTT ou encerra a chamada.
-
A plataforma encerra a sessão e retorna a zona ao seu estado normal.
-
O evento é registrado se o registro estiver ativado.
Quando o anúncio termina, a plataforma deve liberar o grupo de sonorização prontamente. Os alto-falantes podem então retornar à música de fundo, reprodução programada ou status de espera de acordo com seu estado operacional anterior.

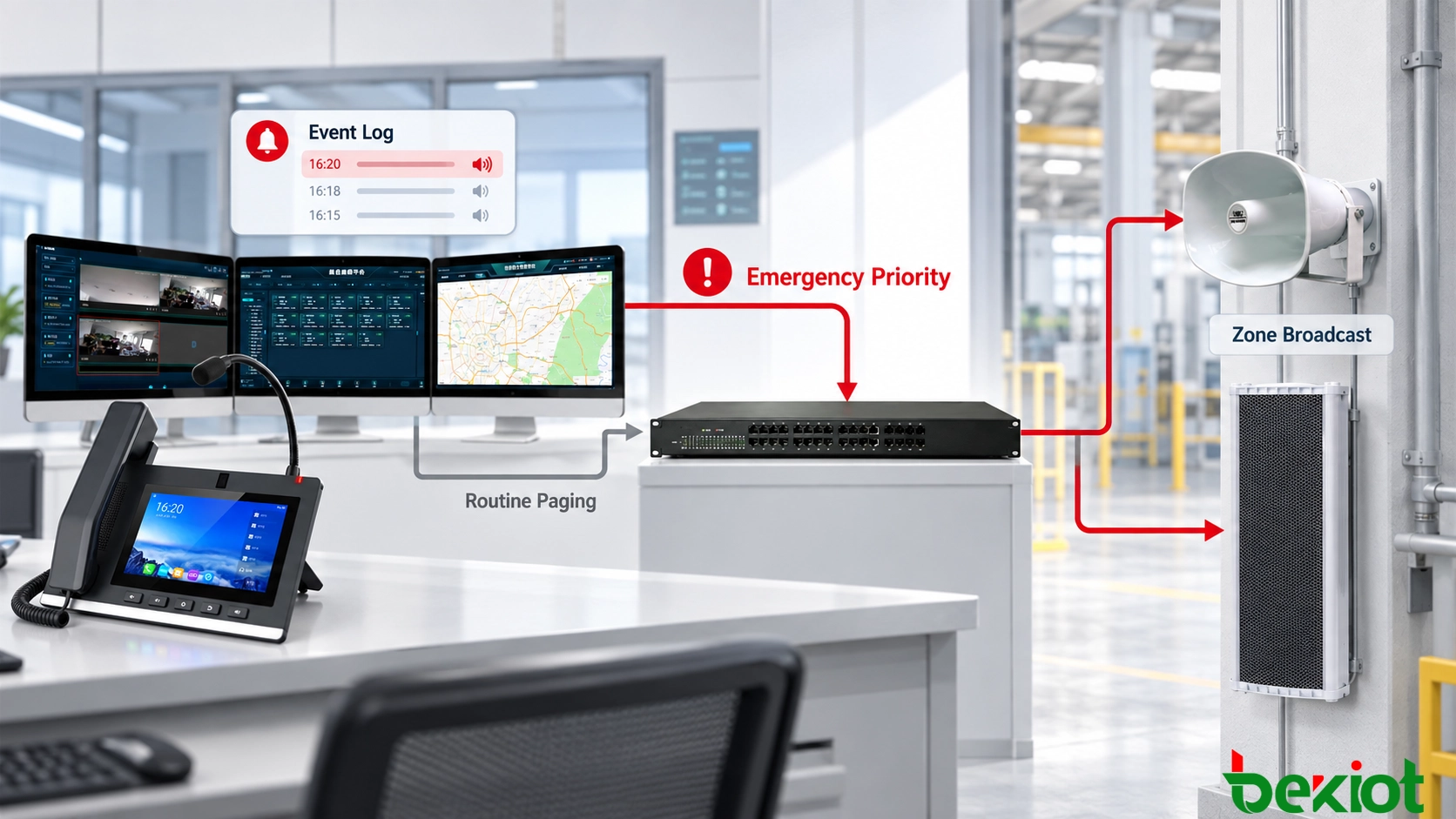

A sonorização de emergência requer controle adicional. Um anúncio de alta prioridade pode precisar interromper a música de fundo, o áudio programado ou um anúncio de rotina já em andamento. O sistema deve definir quais funções de operador podem usar este recurso e quais zonas podem ser substituídas.
A prioridade não é criada apenas pelo telefone de despacho. A plataforma SIP deve reconhecer o nível de prioridade, e o equipamento de sonorização receptor deve suportar o comportamento de interrupção pretendido.
O sistema também deve definir o que acontece quando dois operadores tentam sonorizar a mesma zona. As políticas possíveis incluem:
-
Permitir que a primeira chamada ativa retenha o controle da zona
-
Rejeitar a segunda chamada com uma indicação de ocupado
-
Colocar a segunda solicitação em uma fila de sonorização
-
Permitir que um operador de maior prioridade interrompa o anúncio ativo
Essas regras devem ser estabelecidas antes da comissionamento. Uma política de conflito indefinida pode resultar em áudio misturado, mensagens interrompidas ou incerteza sobre qual operador controla a zona de sonorização.
Os registros e logs de eventos podem fornecer a identidade do operador, o destino da sonorização, a hora de início e a duração da chamada. Esses registros suportam a revisão de incidentes e a manutenção. No entanto, um registro SIP completo confirma apenas que a sessão de comunicação ocorreu; não prova que cada alto-falante produziu som audível.
Comissionamento e resolução de problemas
Os testes devem cobrir todo o caminho, desde o microfone do telefone de despacho até a saída do alto-falante. Um registro SIP bem-sucedido confirma apenas que o dispositivo pode se comunicar com o servidor; não confirma o roteamento correto, o atendimento automático, a transmissão de áudio ou a cobertura dos alto-falantes.
Cada zona de sonorização deve ser chamada individualmente. O instalador deve verificar o nome da zona exibido, os dispositivos ativados pela chamada, o prompt de conexão, o nível de áudio e a liberação do caminho de áudio após o operador desligar.
O início e o fim de cada mensagem de teste devem ser verificados cuidadosamente. Se as primeiras palavras estiverem faltando, o operador pode estar falando antes de o caminho de áudio estar pronto. Se as últimas palavras forem cortadas, o momento da tecla PTT ou do término da chamada pode precisar de ajuste.
Os grupos de todo o site e de emergência devem ser testados separadamente em condições controladas. O teste deve confirmar se a sonorização de emergência interrompe o áudio de menor prioridade e se o serviço normal é retomado corretamente depois.
Testes envolvendo vários operadores também devem ser realizados. Um despachante pode ocupar uma zona de rotina enquanto outro tenta uma chamada normal ou de emergência para o mesmo destino. O resultado observado deve corresponder à política de prioridade e tratamento de conflitos aprovada.
| Problema observado | Itens a verificar |
|---|---|
| O telefone de despacho não consegue registrar | Endereço do servidor SIP, conta, senha, porta, transporte e acesso à rede |
| O número de sonorização não pode ser alcançado | Plano de discagem, grupo de sonorização, regra de roteamento e permissão do chamador |
| O ponto de extremidade toca mas não atende | Configurações de atendimento automático e cabeçalhos de alerta SIP suportados |
| A chamada se conecta sem áudio | Portas RTP, compatibilidade de codec, firewall, NAT e roteamento de mídia |
| O início da mensagem está faltando | Tempo de configuração da chamada, tom de confirmação e procedimento do operador |
| Alguns alto-falantes não recebem a sonorização de grupo | Associação ao grupo, endereço multicast, IGMP e configuração de VLAN |
| O áudio está atrasado ou interrompido | Perda de pacotes, latência, política de QoS, largura de banda e utilização do switch |
| Uma zona permanece ocupada após a sonorização | Liberação da sessão SIP, comportamento PTT, relé do gateway e tempo limite do ponto de extremidade |
| A sonorização de emergência não consegue interromper o áudio de rotina | Regras de prioridade, autorização do usuário e suporte à substituição do ponto de extremidade |
Um método de fallback também deve ser considerado. Se um servidor SIP central falhar, um servidor de espera pode assumir o registro de dispositivos. Em um sistema multissite, controladores de sonorização locais podem manter a comunicação dentro da instalação afetada quando a conexão WAN com a plataforma central estiver indisponível.
O design de fallback apropriado depende do risco operacional. Anúncios de rotina no local de trabalho podem tolerar uma interrupção breve, enquanto centros de comando de emergência, plantas industriais e instalações de transporte podem exigir servidores redundantes, energia de backup e continuidade da sonorização local.
Uma conexão confiável entre um telefone de despacho e um sistema de sonorização SIP depende de mais do que um registro SIP bem-sucedido. O roteamento de zonas, o atendimento automático, as teclas programáveis, a prioridade de áudio e a qualidade da rede devem ser testados como um caminho operacional completo. Para a sala de controle, o objetivo final é simples: selecionar a área correta, confirmar que o caminho de sonorização está pronto e entregar uma mensagem clara com o menor número possível de ações.
Perguntas frequentes
Um telefone de despacho pode se conectar diretamente a alto-falantes SIP sem um PABX IP?
A chamada IP direta pode ser possível quando ambos os dispositivos suportam comunicação SIP ponto a ponto. No entanto, essa disposição fornece roteamento, permissões, gerenciamento de grupo e failover limitados. Um PABX IP ou plataforma SIP é geralmente mais adequado para salas de controle e sistemas de sonorização multizona.
Um telefone de despacho pode chamar vários alto-falantes SIP simultaneamente?
Sim. Os alto-falantes podem ser atribuídos a um grupo de sonorização, ou a plataforma pode distribuir o áudio do operador via multicast. O método apropriado depende do número de pontos de extremidade, do design da rede e das capacidades da plataforma SIP.
Um telefone de despacho requer um servidor de sonorização dedicado?
Nem sempre. Um PABX IP compatível pode fornecer chamadas por ramal e grupos de sonorização básicos. Uma plataforma de sonorização ou despacho dedicada é mais apropriada quando o projeto exige muitas zonas, níveis de prioridade, áudio programado, vinculação de eventos, monitoramento ou permissões de usuário detalhadas.
O operador pode receber confirmação de que um anúncio foi ouvido?
A sinalização SIP pode confirmar que um ponto de extremidade de sonorização aceitou a chamada, mas não prova que as pessoas ouviram a mensagem. Uma confirmação mais forte pode exigir monitoramento de ponto de extremidade, detecção de falhas no amplificador, testes de áudio baseados em microfone ou uma chamada de retorno do pessoal na área afetada.
O que acontece quando a conexão WAN com a plataforma central falha?
A sonorização pode parar se cada chamada depender do servidor central. Um design resiliente pode usar um servidor SIP local, um gateway survivable ou um controlador de sonorização local para que a comunicação essencial permaneça disponível no site durante uma falha de WAN.
Todos os dispositivos de sonorização SIP suportam substituição de prioridade de emergência?
Não. O comportamento de prioridade depende da plataforma SIP, do ponto de extremidade de sonorização e da política de roteamento configurada. A compatibilidade deve ser confirmada por meio de testes de interoperabilidade, em vez de ser assumida apenas pelo registro SIP.
