A multifrequência de dois tons, comumente abreviada como DTMF, é um método de sinalização de áudio que usa um par de tons para representar a entrada do teclado. Quando um usuário pressiona uma tecla no teclado de um telefone, o sistema gera duas frequências simultâneas: uma de um grupo de baixa frequência e outra de um grupo de alta frequência. O sistema receptor detecta esse par de tons e o converte em um dígito, símbolo ou comando de controle.

Embora o DTMF esteja intimamente associado à telefonia tradicional, ele continua relevante em cenários modernos de comunicação e controle. Sistemas de resposta audível interativa, roteamento de chamadas, controle de acesso, controle remoto, sistemas de voz baseados em SIP, envio de alarmes, plataformas de despacho, gateways de rádio e interfaces legadas ainda podem depender do reconhecimento de tons. Seu valor de longo prazo vem de uma ideia simples: comandos podem trafegar por um caminho de áudio comum sem exigir um canal de dados separado.

Por que duas frequências são usadas

A característica de projeto mais importante é o uso de dois tons ao mesmo tempo. Cada tecla válida é representada por uma frequência do grupo baixo e uma frequência do grupo alto. Isso reduz a possibilidade de fala, som ambiente, ruído de linha ou música serem confundidos com um comando de teclado válido.

Um tom único seria mais fácil de imitar acidentalmente. A fala humana contém muitos componentes de frequência variáveis, e certas vogais ou ruídos podem se sobrepor a frequências individuais. Uma estrutura de dois tons torna o reconhecimento mais seletivo, porque o receptor espera um par específico, uma relação de amplitude válida e uma duração estável.

Esse projeto oferece ao DTMF uma vantagem de áudio: ele é simples o bastante para passar por canais de qualidade vocal, mas estruturado o suficiente para ser decodificado de forma confiável por filtros, processadores digitais de sinal ou algoritmos de software.

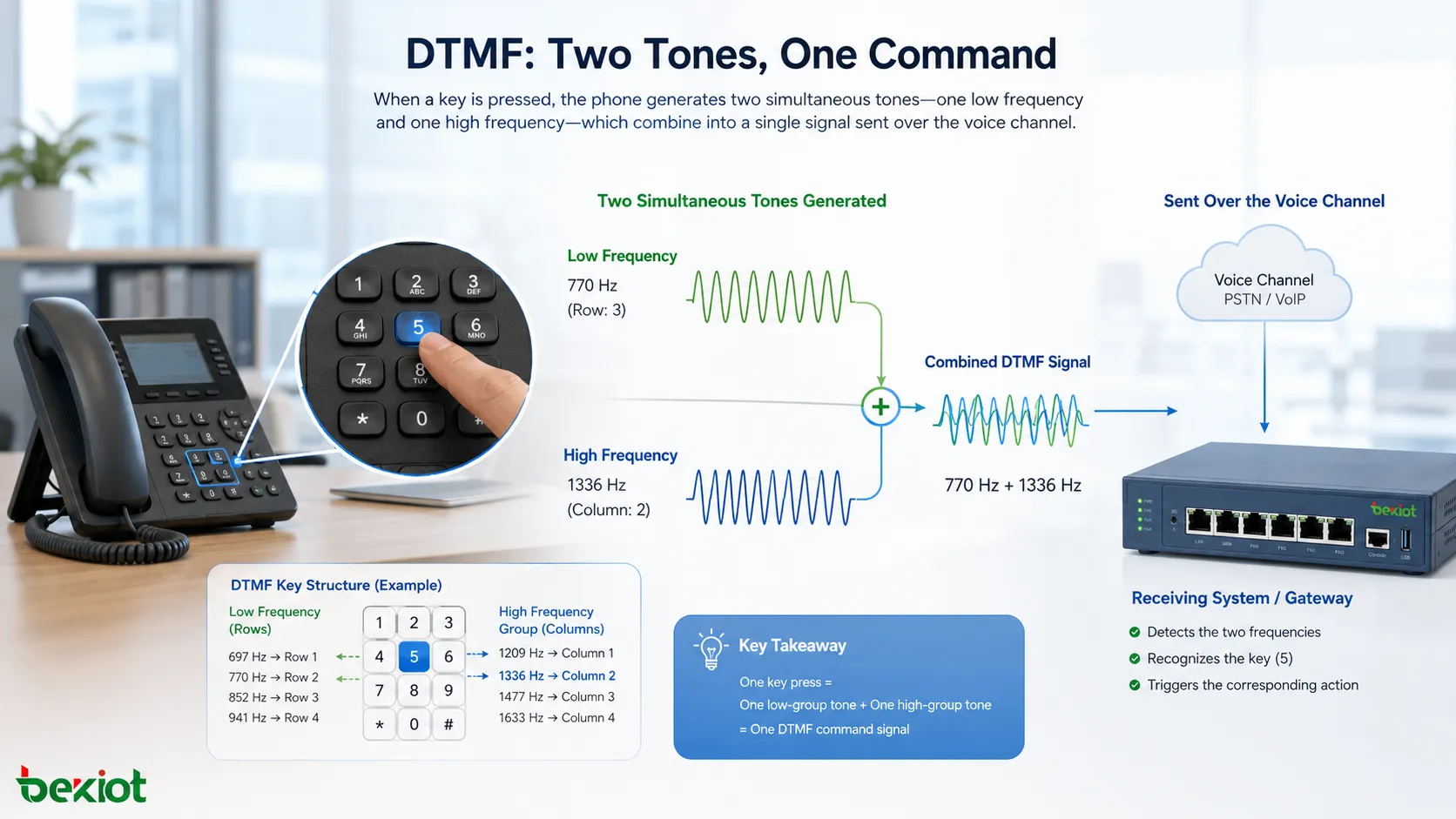

Estrutura do sinal e mapeamento das teclas

Um teclado padrão usa grupos de frequência em vez de tons aleatórios. O grupo baixo inclui 697 Hz, 770 Hz, 852 Hz e 941 Hz. O grupo alto inclui 1209 Hz, 1336 Hz, 1477 Hz e 1633 Hz. Um teclado telefônico normal usa principalmente as três primeiras colunas de alta frequência para os dígitos 0–9, asterisco e cerquilha. A quarta coluna é usada para A, B, C e D em aplicações estendidas.

Por exemplo, pressionar “1” gera 697 Hz e 1209 Hz ao mesmo tempo. Pressionar “5” gera 770 Hz e 1336 Hz. Pressionar “0” gera 941 Hz e 1336 Hz. O receptor identifica o tom baixo, identifica o tom alto, verifica se a combinação é válida e então informa a tecla correspondente.

Essa estrutura em grade torna o sistema previsível. Ela também permite que os decodificadores rejeitem combinações inválidas. Se dois tons baixos aparecerem sem um tom alto, ou se uma frequência detectada não pertencer ao conjunto esperado, o sinal pode ser ignorado.

Vantagem de áudio em canais de voz

O DTMF foi projetado para trafegar por caminhos de voz. Essa é uma das razões pelas quais se tornou tão amplamente utilizado. Os tons ficam dentro da faixa audível e podem passar por muitos circuitos telefônicos, linhas analógicas, sistemas PBX, gateways de voz, enlaces de rádio e cadeias de processamento de áudio.

O sinal não exige grande largura de banda. Ele não precisa de modulação complexa. Pode ser transmitido como som e decodificado a partir do som. Isso o torna prático em sistemas nos quais a voz já está disponível, mas a sinalização digital talvez não esteja diretamente acessível.

Em muitos sistemas reais, essa compatibilidade é mais importante do que a eficiência teórica. Um comando que pode trafegar por um caminho de áudio existente pode ser mais fácil de implantar do que um protocolo de controle separado que exige nova infraestrutura de sinalização.

Estabilidade de reconhecimento

Os pares de tons são suficientemente separados para permitir detecção confiável. Um receptor pode usar filtros ou análise digital de frequência para identificar se os componentes baixo e alto esperados estão presentes. Ele também pode verificar a duração do tom, o tempo de pausa e os níveis de amplitude.

O reconhecimento confiável depende de várias condições. O tom deve durar tempo suficiente. As duas frequências devem ser suficientemente precisas. O caminho de áudio não deve distorcer nem comprimir demais o sinal. O ruído não deve se sobrepor ao par de tons. O receptor também deve rejeitar rajadas acidentais muito curtas.

Comparado ao reconhecimento de fala ou à interpretação complexa de áudio, o reconhecimento DTMF é muito mais simples. O decodificador não precisa entender idioma, gramática, sotaque do falante ou significado da frase. Ele só precisa detectar um par de tons conhecido.

Resistência à confusão com fala comum

O DTMF não é completamente imune a falsas detecções, mas sua estrutura ajuda a reduzir a confusão com a fala comum. A fala é dinâmica e irregular, enquanto um par de tons válido é estável e específico em frequência. Os decodificadores podem exigir um par baixo-alto válido por uma duração mínima definida antes de aceitar uma tecla.

É por isso que o DTMF pode ser usado durante sessões de voz. Uma pessoa pode falar, ouvir mensagens e depois pressionar teclas. O sistema escuta padrões de tons, em vez de tentar analisar toda a conversa.

No entanto, o talk-off ainda pode ocorrer quando a fala se parece acidentalmente o bastante com um par de tons válido. Um bom projeto de decodificador inclui tempo de guarda, tolerância de twist, tolerância de frequência e lógica de rejeição de fala para reduzir esse risco.

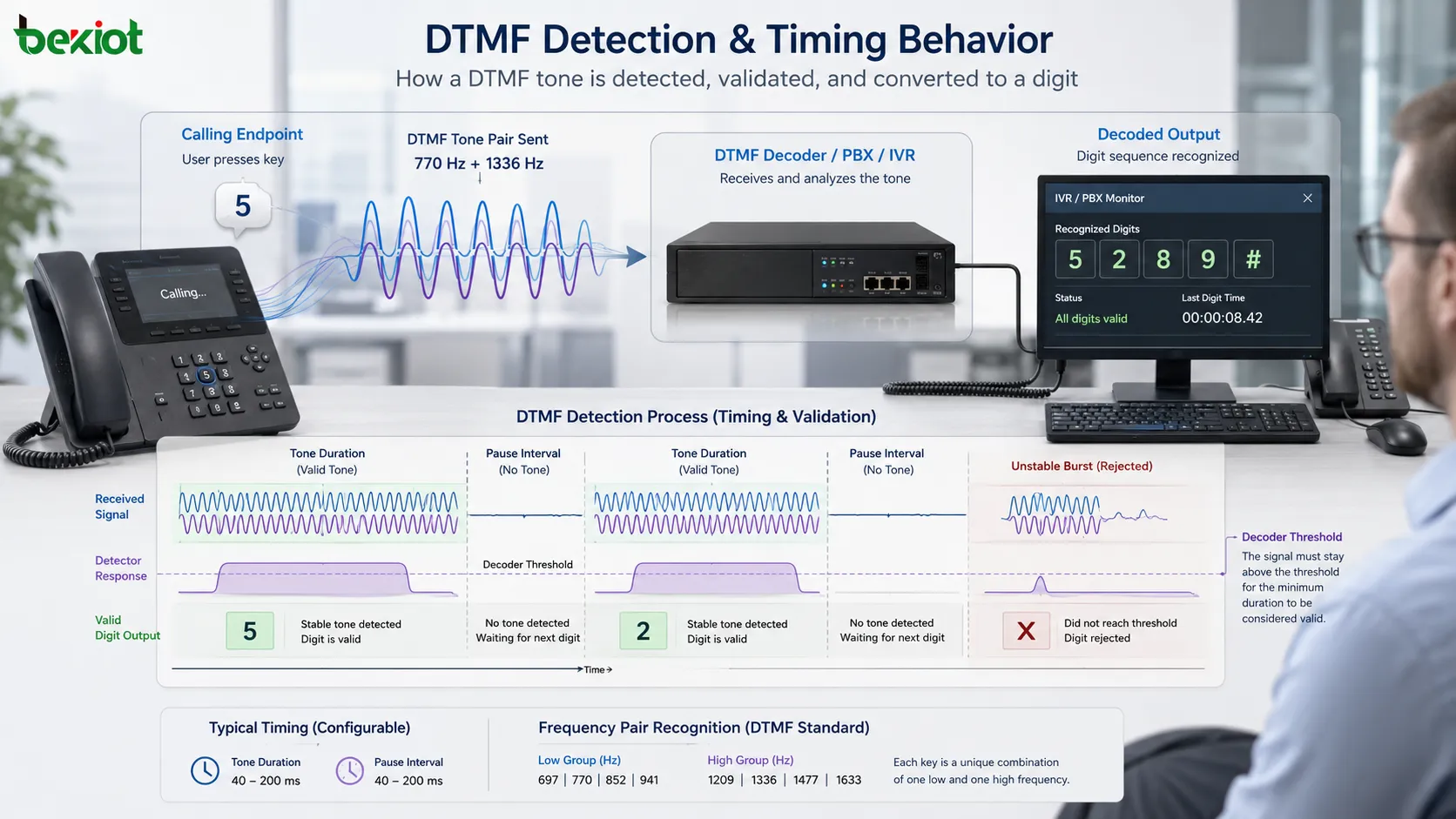

Duração do tom e comportamento de temporização

A duração importa porque sinais muito curtos podem ser ruído, cliques, artefatos de compressão ou sons acidentais. Um receptor normalmente exige que o tom permaneça válido por um período mínimo antes de informar um dígito.

O tempo de pausa entre dígitos também importa. Se os dígitos forem enviados rápido demais, o receptor pode perder um deles ou mesclar eventos incorretamente. Se a pausa for longa demais, a aplicação receptora pode tratar a entrada como incompleta ou encerrar por tempo limite.

Em sistemas práticos, a temporização DTMF deve ser testada em todo o trajeto de áudio. Um tom gerado corretamente em uma ponta pode ser encurtado, clipado, atrasado ou distorcido por outra parte do caminho de transmissão.

Twist e equilíbrio de nível

Twist descreve a diferença de nível entre o componente de baixa frequência e o componente de alta frequência. Em um caminho de áudio real, um grupo de frequências pode ficar mais forte ou mais fraco que o outro. Se a diferença se tornar grande demais, o decodificador pode não reconhecer o par corretamente.

Bons sistemas toleram uma diferença de nível razoável enquanto rejeitam combinações irreais. Isso é importante porque linhas telefônicas, codecs, amplificadores, microfones, alto-falantes e gateways podem alterar a resposta em frequência.

O equilíbrio de nível também afeta a experiência do usuário. Se os tons forem fracos demais, o receptor pode não detectá-los. Se forem fortes demais, podem clipar ou distorcer. Um planejamento adequado de ganho faz parte de uma implantação confiável.

Compatibilidade com sistemas analógicos e digitais

Uma vantagem do DTMF é sua capacidade de conectar sistemas antigos e novos. Ele pode funcionar em linhas telefônicas analógicas, sistemas PBX digitais, gateways VoIP, terminais SIP, enlaces de rádio e caminhos de controle baseados em áudio se o áudio for transmitido com fidelidade suficiente.

Em sistemas VoIP, o DTMF pode ser transportado de diferentes formas. Ele pode ser enviado como áudio em banda, como eventos RTP ou por mensagens de sinalização, dependendo da configuração do sistema. Cada método tem comportamento e considerações de compatibilidade próprios.

O áudio em banda é conceitualmente simples porque os tons trafegam como som. No entanto, ele pode ser afetado por codecs de voz, compressão, cancelamento de eco, perda de pacotes e supressão de ruído. Métodos fora de banda podem ser mais confiáveis em redes IP quando todos os dispositivos os suportam corretamente.

Métodos comuns de transporte em voz IP

Em sistemas modernos de voz baseados em pacotes, o DTMF pode ser transportado por vários métodos. A transmissão em banda envia os tons reais dentro do fluxo de áudio. A transmissão por eventos RTP representa o dígito como um evento especial no caminho de mídia. O SIP INFO envia informações de dígito por mensagens de sinalização SIP.

Cada método existe porque redes reais têm requisitos diferentes. O áudio em banda é útil quando o receptor espera ouvir tons reais. Eventos RTP podem evitar distorções causadas por codecs. SIP INFO pode ser útil em alguns ambientes de servidores de aplicação, mas depende de suporte de sinalização e interoperabilidade.

A incompatibilidade entre terminais é um problema comum. Se um lado envia eventos RTP enquanto o outro espera tons em banda, o reconhecimento de dígitos pode falhar. A implantação deve confirmar que todos os gateways, sistemas PBX, softswitches, terminais e servidores de aplicação usam configurações compatíveis.

Valor funcional em sistemas interativos

O DTMF é amplamente usado em resposta audível interativa. A pessoa que chama ouve uma mensagem e pressiona um dígito para escolher uma opção de menu. O sistema decodifica o dígito e roteia a chamada, reproduz informações, coleta entrada ou inicia outro fluxo de trabalho.

A vantagem é o controle direto pelo usuário. A pessoa que chama não precisa de aplicativo de smartphone, serviço de dados ou página web. Um teclado telefônico básico é suficiente. Isso continua valioso para atendimento ao cliente, menus bancários, centrais de serviços públicos, menus de emergência, roteamento empresarial de chamadas e verificação de serviço.

Como a entrada é estruturada, o sistema pode responder rapidamente. Dígitos como números de conta, PINs, opções de menu e ramais podem ser processados sem interpretação de linguagem natural.

Valor funcional em controle remoto

O DTMF também pode atuar como um método simples de controle remoto. Um dispositivo ou sistema remoto pode escutar sequências específicas de tons e mapeá-las para ações. Exemplos incluem abrir um portão, selecionar um canal de rádio, controlar um repetidor, ativar um relé, mudar uma rota de áudio ou acionar um comando predefinido.

Isso é útil quando já existe um caminho de voz e apenas um pequeno número de comandos é necessário. O sistema não precisa de conexão de banda larga nem de interface de usuário complexa.

No entanto, a segurança dos comandos deve ser considerada. Se os tons forem aceitos de qualquer chamada sem autenticação, usuários não autorizados podem acionar ações. Controles sensíveis devem exigir autorização, senhas, verificação do chamador ou camadas adicionais de segurança.

Valor funcional em gateways de comunicação

Gateways frequentemente conectam diferentes tecnologias de comunicação. Eles podem interligar linhas analógicas, troncos SIP, ramais PBX, canais de rádio, sistemas de despacho e redes públicas. O DTMF pode ajudar a transmitir sinais de controle por essas fronteiras.

Por exemplo, um usuário pode digitar números depois que uma chamada é conectada para navegar por um IVR remoto. Um gateway deve preservar, traduzir ou regenerar corretamente a informação do dígito. Se falhar, a chamada de voz pode conectar, mas a operação do menu não funcionará.

Por isso, o tratamento de DTMF é um item de teste importante na implantação de gateways de voz. A qualidade do áudio da chamada, sozinha, não garante que os comandos do teclado serão transmitidos corretamente.

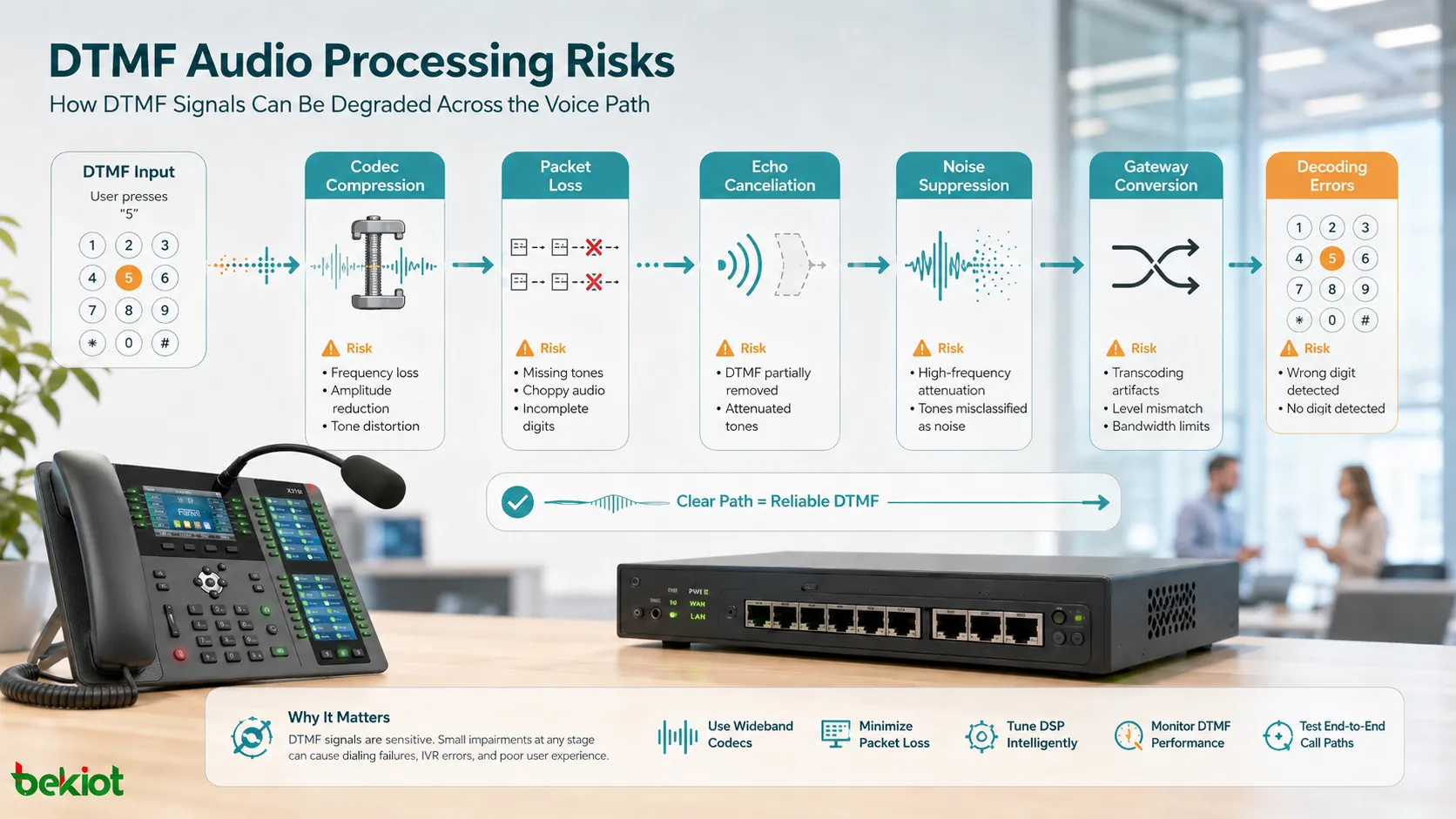

Riscos do processamento de áudio

Muitos sistemas modernos de áudio incluem cancelamento de eco, controle automático de ganho, supressão de ruído, geração de ruído de conforto, ocultação de perda de pacotes e compressão por codec. Essas funções são úteis para a qualidade da fala, mas podem afetar a integridade do tom.

Um codec otimizado para fala humana pode não preservar a frequência e a amplitude exatas do tom tão bem quanto necessário. A supressão de ruído pode tratar um tom como áudio artificial. Canceladores de eco podem interagir com tons de formas inesperadas. A perda de pacotes pode quebrar um tom em fragmentos.

Para operação confiável, os sistemas devem usar métodos de transporte adequados e testar DTMF através do caminho real da rede, em vez de presumir que qualquer caminho de voz funcionará.

Considerações de projeto do decodificador

Um decodificador deve identificar frequências válidas enquanto rejeita ruído, fala, música e sons transitórios curtos. Ele deve medir duração do tom, amplitude, twist, tolerância de frequência e intervalos de tempo.

Implementações digitais podem usar algoritmos como bancos de filtros ou análise espectral para detectar os grupos de frequência esperados. O projeto deve evitar falsos positivos e ainda tolerar variações reais da linha.

Bons decodificadores também reportam eventos de forma limpa. Um tom longo não deve gerar dígitos repetidos, a menos que a aplicação espere esse comportamento. Um sinal ruidoso não deve gerar entrada aleatória de teclado.

Segurança e prevenção de abuso

O DTMF em si não é um método de criptografia nem de autenticação. Qualquer pessoa capaz de enviar tons ao caminho de áudio aceito pode gerar entrada se a aplicação receptora não verificar a identidade.

Para navegação de menu de baixo risco, isso pode ser aceitável. Para controle de acesso, operações de conta, sistemas de pagamento, controle remoto de equipamentos ou funções de emergência, segurança adicional é necessária.

As medidas de segurança podem incluir autenticação do chamador, códigos de uso único, validação de conta, verificação da origem da chamada, permissões por função, limites de taxa, registro e mensagens de confirmação. Dígitos sensíveis, como PINs, também devem ser tratados com cuidado em gravações e logs.

Lista de verificação para sistemas reais

Os testes devem incluir todos os caminhos em que se espera entrada por tons. Engenheiros devem testar chamadas locais, remotas, por gateway, por tronco SIP, móveis, por linha analógica e cenários de transferência de chamada, se existirem.

O teste deve confirmar que cada dígito é reconhecido corretamente, que dígitos repetidos não se fundem, que tons longos não se duplicam de forma inesperada e que mensagens de voz não interferem na entrada.

A seleção de codec também deve ser testada. Se tons em banda forem exigidos, codecs de voz altamente comprimidos podem causar problemas. Se eventos RTP forem usados, os terminais devem negociá-los e interpretá-los de forma consistente.

Manutenção e solução de problemas

Quando o reconhecimento de dígitos falha, as equipes devem primeiro identificar como os tons estão sendo transportados. A falha pode não ser causada pelo teclado. Ela pode resultar de conversão de codec, configuração de gateway, incompatibilidade de sinalização, comportamento de relé de mídia, perda de pacotes ou ajustes do servidor de aplicação.

Verificações úteis incluem capturas de pacotes, rastreamentos SIP, análise de eventos RTP, gravações de áudio, logs de gateway, configuração PBX, logs IVR e ajustes de terminais. Comparar um caminho de chamada funcional com um caminho com falha geralmente revela a diferença.

As equipes de manutenção devem documentar o método de transporte escolhido e mantê-lo consistente entre sistemas conectados. Mudanças não planejadas durante migração de PBX, substituição de tronco SIP, atualização de política de codec ou upgrade de gateway podem interromper uma entrada de dígitos que antes funcionava.

Vantagens e limitações

As principais vantagens são simplicidade, compatibilidade, baixo requisito de largura de banda, geração fácil, detecção estruturada e uso prático em canais de voz existentes. O DTMF permite entrada de comandos sem uma interface de dados separada, por isso continua amplamente utilizado.

As limitações também são claras. Ele carrega pequenos conjuntos de comandos em vez de grandes volumes de dados. Pode ser afetado pelo processamento de áudio. Não é seguro por si só. Pode falhar se os modos de transporte forem incompatíveis. Não é adequado para troca moderna e complexa de dados.

Portanto, o melhor uso é controle e entrada focados, não comunicação geral de dados. Quando a necessidade é sinalização simples de dígitos ou comandos dentro de um fluxo de voz, o DTMF ainda é altamente prático.

Relevância no setor

Mesmo com a popularização de aplicativos web, aplicativos móveis, assistentes de voz com IA e APIs ricas, o DTMF continua importante porque muitos sistemas ainda dependem da entrada por teclado. Menus de voz, contact centers, troncos SIP, gateways de telefonia, sistemas de conferência, interconexões de rádio e interfaces de controle remoto continuam exigindo tratamento confiável de tons.

A tendência do setor não é o desaparecimento do DTMF. Em vez disso, seu papel se torna mais especializado. Ele costuma ser usado como uma camada de compatibilidade entre sistemas antigos e novos, ou como um método simples de controle dentro de fluxos de comunicação mais amplos.

Por esse motivo, engenheiros devem entender tanto as características de áudio quanto o comportamento de transporte. Um sistema pode parecer moderno na camada de aplicação, mas ainda depender de um tratamento DTMF preciso por baixo.

O DTMF continua útil porque converte a entrada do teclado em sinais de áudio estruturados que podem passar por caminhos de comunicação de voz e acionar reconhecimento confiável de comandos quando a cadeia de transmissão está corretamente configurada.

Perguntas frequentes

As pessoas conseguem ouvir os tons DTMF?

Sim. Quando enviados como áudio em banda, eles são tons audíveis. Alguns sistemas os silenciam ou convertem dependendo do método de transporte e do comportamento da aplicação.

Por que os tons funcionam em um caminho de chamada, mas não em outro?

Caminhos de chamada diferentes podem usar codecs, gateways, configurações SIP, tratamento de eventos RTP, relés de mídia ou regras de detecção IVR diferentes. Qualquer incompatibilidade pode afetar o reconhecimento.

DTMF é adequado para enviar senhas?

Ele pode ser usado para entrada de PIN em alguns sistemas, mas dígitos sensíveis devem ser protegidos. Gravações, logs, caminhos de chamada e segurança da aplicação devem ser considerados.

O que causa dígitos duplicados durante a entrada?

Duração longa do tom, relatório repetido de eventos, erros de conversão de gateway ou configurações de debounce da aplicação podem fazer uma tecla ser interpretada mais de uma vez.

A supressão de ruído melhora o reconhecimento de tons?

Não necessariamente. A supressão de ruído é projetada principalmente para fala. Em alguns casos, ela pode distorcer, suprimir ou interferir nos sinais de tom.
