Os sistemas de audioconferência ainda são amplamente utilizados em empresas, agências governamentais, centros de operações, parques industriais, organizações de transporte, serviços públicos e departamentos de serviço. Mesmo quando reuniões por vídeo e plataformas de colaboração IP estão disponíveis, as chamadas de conferência por discagem direta continuam importantes porque são simples, familiares e acessíveis a partir de telefones comuns.

A questão fundamental é como a plataforma de conferência deve se conectar à rede telefônica pública ou a uma rede de voz empresarial. O acesso por linhas analógicas tradicionais pode funcionar para sistemas pequenos, mas torna-se difícil de gerenciar quando muitos participantes precisam discar ao mesmo tempo. O acesso E1 trunk oferece um método mais eficiente e de nível operadora para conectar sistemas de audioconferência, especialmente quando é necessário um acesso de voz multicanal estável.

Por que o acesso analógico se torna difícil à medida que as conferências crescem

Os primeiros sistemas de bridge de conferência telefônica frequentemente se conectavam a operadoras de telecomunicações através de linhas telefônicas analógicas. Esta abordagem é fácil de entender: cada linha analógica representa um caminho de voz. Se um sistema de conferência precisa suportar múltiplos participantes externos ao mesmo tempo, ele deve conectar várias linhas telefônicas físicas.

Isso se torna ineficiente muito rapidamente. Por exemplo, se uma bridge de audioconferência para 16 participantes precisar que 16 participantes discam através da rede telefônica pública, o sistema pode precisar de 16 linhas telefônicas analógicas para fornecer capacidade de acesso suficiente. Cada linha requer cabeamento, gerenciamento de números, manutenção, testes e solução de problemas.

Para pequenos escritórios, algumas linhas analógicas podem ser aceitáveis. Para conferências em nível empresarial, centros de comando, linhas diretas de serviço público, sistemas de despacho ou organizações que realizam chamadas em grupo frequentes, o acesso analógico gera muito trabalho de cabeamento e gerenciamento. Também torna a expansão menos conveniente, porque cada canal de acesso adicional depende de recursos de linha física adicionais.

Como uma linha E1 transporta canais de voz

E1 é um padrão de transmissão digital de camada física comumente usado em serviços de voz de nível operadora. Foi definido sob os padrões CCITT e é frequentemente referido como sinal de grupo primário. Sua taxa de transmissão é de 2,048 Mbps, razão pela qual muitos operadores e engenheiros também a chamam de linha 2M.

Em ambientes de telecomunicações, E1 é amplamente utilizado como trunk digital para sistemas de comutação de voz. Em vez de usar muitas linhas telefônicas analógicas separadas, um trunk E1 pode transportar múltiplos canais de voz digitais em um único circuito físico. Esta é a principal razão pela qual é útil para o acesso a audioconferências.

Um quadro E1 é baseado em multiplexação por divisão de tempo. Cada quadro tem 125 microssegundos de duração e é dividido em 32 intervalos de tempo iguais, numerados de CH0 a CH31. O intervalo CH0 é usado para sincronização de quadro, e CH16 é comumente usado para sinalização em aplicações de voz baseadas em PRI. Os 30 intervalos restantes, CH1 a CH15 e CH17 a CH31, são usados como 30 canais de voz.

Cada intervalo de tempo transporta 8 bits por quadro. Como existem 32 intervalos, um quadro transporta 256 bits. Como 8.000 quadros são transmitidos a cada segundo, a taxa de dados total de um sinal de grupo primário E1 é de 2,048 Mbps. Em aplicações de trunk de voz, essa estrutura é comumente entendida como 32 canais de capacidade de 64 kbps, com 30 canais disponíveis para voz quando CH0 e CH16 são reservados para sincronização e sinalização.

Por que um único trunk E1 se adequa ao acesso por discagem de conferência

A vantagem mais prática do acesso E1 trunk é a densidade de canais. Uma linha E1 pode suportar 30 chamadas de voz simultâneas. Para um sistema de conferência telefônica, isso significa que muitos participantes podem ligar para o mesmo número de acesso à conferência sem que o sistema precise de uma linha analógica separada para cada participante.

Isso é especialmente adequado para serviços de audioconferência por discagem direta. Os participantes só precisam lembrar de um número de acesso unificado. Por trás desse número, o trunk E1 fornece múltiplos canais portadores, permitindo que muitos usuários entrem no sistema de conferência ao mesmo tempo.

Quando a capacidade não é suficiente, a expansão também é mais clara. Em vez de adicionar muitas linhas analógicas independentes, a organização pode adicionar outro trunk E1 ou aumentar a capacidade do trunk de acordo com a plataforma de conferência e os recursos da operadora. O número de discagem pública e a experiência do usuário podem permanecer mais consistentes.

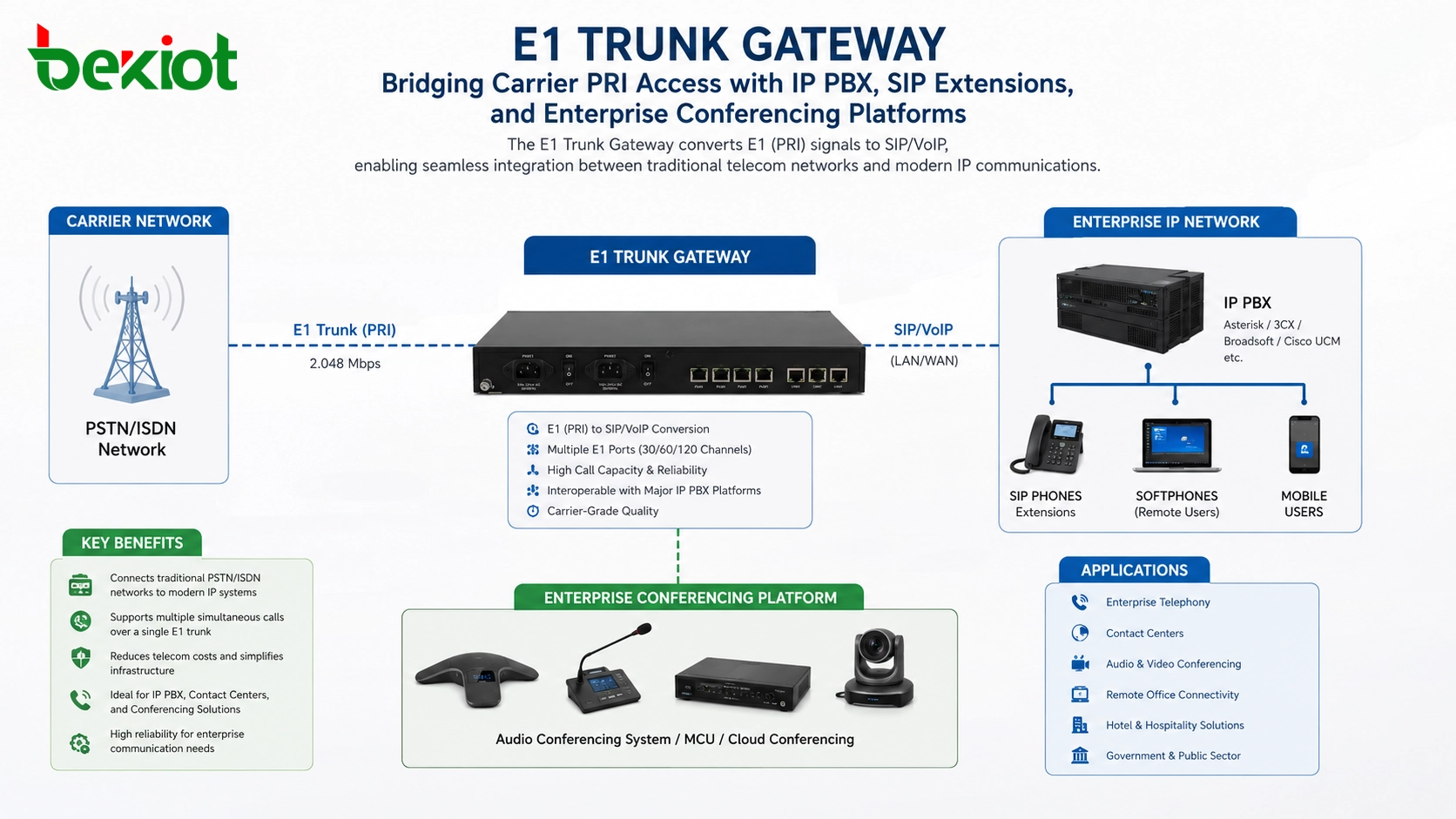

Produto relacionado: Gateway Trunk Becke IPGA-1E1

Em um ambiente de voz baseado em IP, um gateway trunk E1 pode ser usado como camada de conversão e acesso entre o circuito E1 da operadora e o IP PBX, servidor SIP ou plataforma de audioconferência. Ele permite que recursos de trunk digital tradicionais sejam integrados às arquiteturas modernas de VoIP e comunicações unificadas.

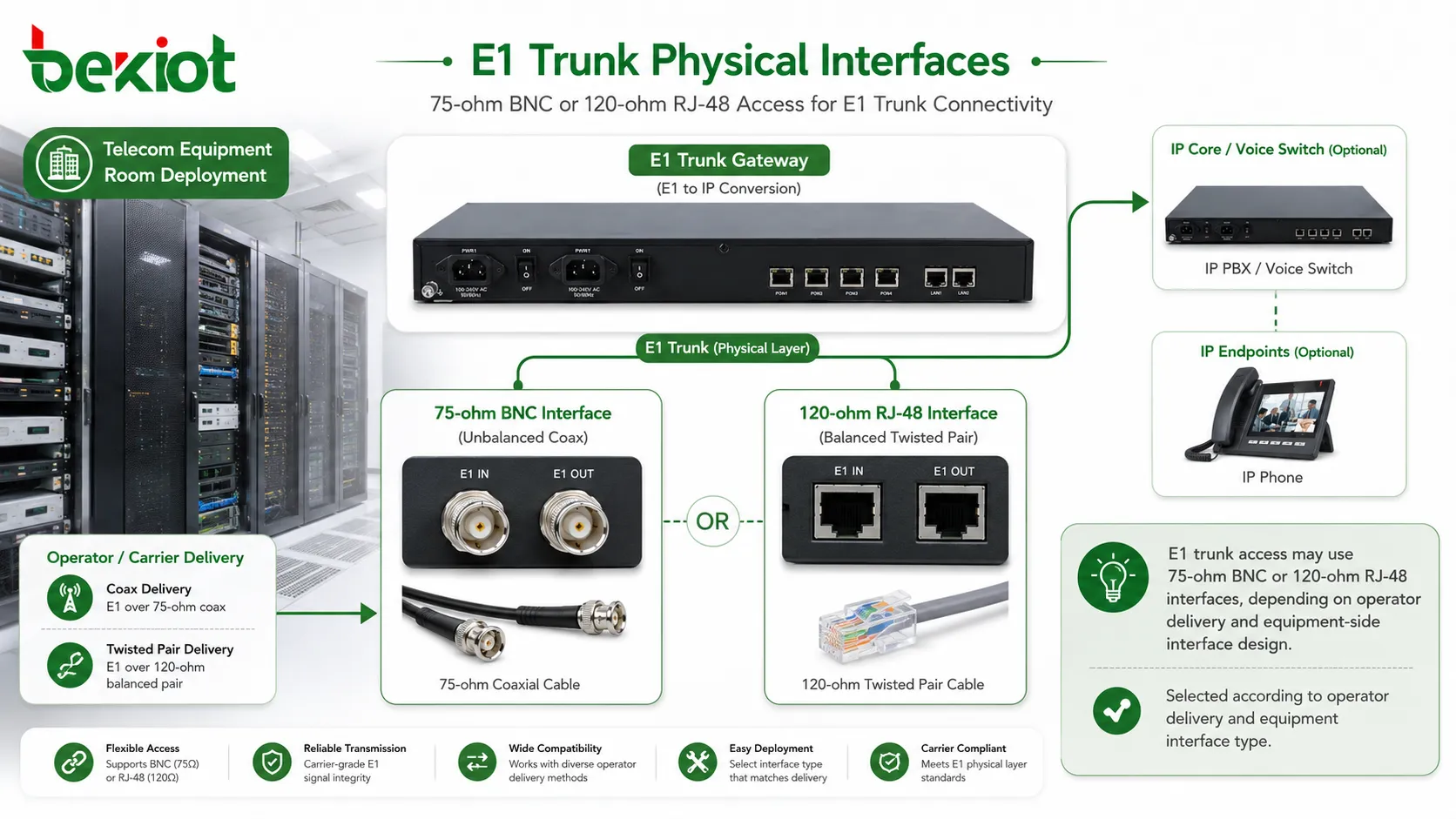

Acesso físico e planejamento de interface

Em uma implantação típica, a operadora entrega o serviço E1 à sala de equipamentos do cliente através de infraestrutura de transmissão, como fibra óptica. Um dispositivo de transmissão ou conversão óptica libera então a interface elétrica E1 para conexão ao equipamento de comunicação do lado do cliente.

As interfaces E1 são comumente encontradas em duas formas físicas sob as características elétricas G.703. Uma é a interface não balanceada de 75 ohms, geralmente usando conectores BNC coaxiais duplos. A outra é a interface balanceada de 120 ohms, geralmente usando um conector RJ-48 de par trançado.

A diferença entre o acesso de 75 ohms e 120 ohms não impede necessariamente a implantação. Se o lado da operadora e o lado do equipamento usarem tipos de interface física diferentes, um conversor de impedância ou adaptador adequado pode ser usado. O segredo é planejar claramente o tipo de interface antes da instalação e garantir que o cabeamento, conectores, aterramento e distância de transmissão sejam tratados corretamente.

Direção do sinal e consistência de parâmetros

A instalação de um trunk E1 não é apenas uma questão de conectar um cabo. As direções de transmissão e recepção devem ser conectadas corretamente. Quando o switch remoto ou dispositivo da operadora usa um lado como recepção, o dispositivo local deve se conectar à porta de transmissão correspondente. Quando o lado remoto transmite, o lado local deve receber. A fiação incorreta de transmissão e recepção pode impedir que o link seja estabelecido.

Durante a comissionamento, os dois lados não devem apresentar perda de sinal, perda de quadro, perda de sincronização multiframe, alarmes de deslizamento ou outras falhas na camada E1. Esses alarmes geralmente indicam que o link físico, o clock, o enquadramento ou a configuração de parâmetros não estão corretos.

A consistência dos parâmetros também é crítica. Ambos os lados da interface E1 devem usar configurações correspondentes para enquadramento, sinalização, CRC, codificação, fonte de clock e parâmetros de trunk relacionados. Mesmo uma pequena incompatibilidade pode causar falha no canal, erros de bits, deslizamentos, problemas de sincronização de quadro ou comportamento de chamada instável.

Para muitos projetos de acesso a audioconferências, geralmente é possível solicitar à operadora que forneça uma linha E1 com sinalização ISDN-PRI, CRC desabilitado e codificação PCM30. Essas configurações ainda devem ser confirmadas de acordo com os requisitos da operadora local, plataforma de conferência, gateway trunk e PBX.

Qualidade de voz mais nítida através da transmissão digital

O E1 difere do acesso telefônico analógico porque utiliza transmissão digital e intervalos de tempo estruturados. Isso lhe confere maior resistência a interferências do que as linhas analógicas tradicionais. No acesso analógico, ruído de linha, problemas de impedância, cobre envelhecido e interferências ambientais podem afetar a qualidade da chamada.

Com os trunks digitais E1, os canais de voz são transmitidos em uma estrutura digital mais controlada. Quando a linha está corretamente provisionada e sincronizada, a qualidade de áudio geralmente é mais nítida e estável. Isso é importante para conferências, porque a má qualidade de voz afeta vários participantes ao mesmo tempo e pode reduzir a eficiência da reunião.

Em um sistema de conferência, a clareza não é apenas um fator de conforto. Um áudio mais nítido ajuda os participantes a identificar os oradores, reduzir explicações repetidas e manter a continuidade da reunião. Para reuniões de comando, despacho, coordenação empresarial e serviço público, a qualidade de voz estável faz parte da confiabilidade do sistema.

Estabelecimento de chamadas mais rápido com sinalização PRI

Outra vantagem importante do acesso E1 é a eficiência da sinalização. Quando o E1 usa sinalização ISDN-PRI, as informações de sinalização são transportadas separadamente dos canais portadores de voz. Na estrutura comum de 30 canais de voz, o CH16 é usado para sinalização, enquanto os outros 30 canais são usados para tráfego de voz.

Isso é diferente do comportamento das linhas analógicas tradicionais. A telefonia analógica geralmente depende do reconhecimento de estado baseado em tons, como tom de discagem, tom de ocupado, tom de retorno de chamada ou outras indicações de estado de linha. Esses métodos podem ser mais lentos e podem introduzir erros de detecção em certos ambientes.

A sinalização PRI permite que o estabelecimento de chamadas, liberação, informações do chamador, atribuição de canais e outras ações de controle de chamadas sejam transmitidos através de mensagens de sinalização. Isso permite um tratamento de conexão mais rápido e reduz o risco de detecção incorreta de tons. Para uma plataforma de conferência que pode receber muitas chamadas recebidas em um curto período, uma sinalização mais rápida e confiável é uma vantagem prática.

A numeração unificada melhora a experiência do usuário

O acesso à conferência deve ser simples para os usuários. Se os participantes precisarem lembrar de números diferentes, departamentos, linhas ou métodos de acesso de backup, a participação na reunião se torna mais complicada. O acesso E1 trunk ajuda a resolver isso, permitindo muitas chamadas simultâneas por trás de um número unificado.

Em um serviço típico de audioconferência, os usuários discam um número de acesso à conferência publicado. A rede e a plataforma de conferência então lidam com a atribuição de canais e o roteamento da reunião. O chamador não precisa saber se o sistema está usando um trunk, vários trunks ou lógica de roteamento interna.

Isso melhora a usabilidade para reuniões regulares, briefings de emergência, coordenação entre departamentos e notificações para grandes grupos. Um número unificado também facilita para os administradores publicarem instruções de reunião e gerenciarem políticas de acesso a conferências de longo prazo.

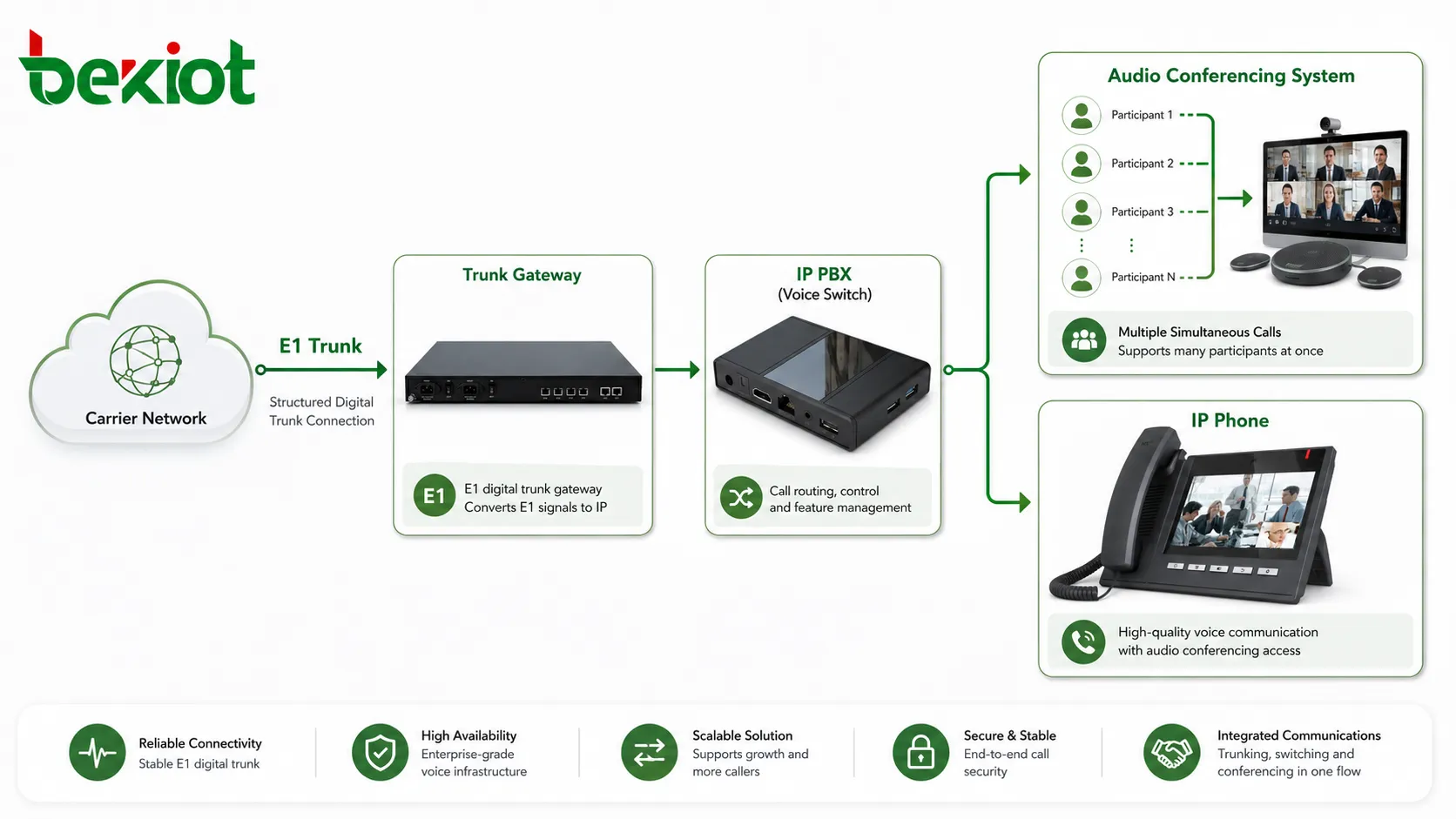

Acesso escalável para sistemas empresariais e de comando

O acesso E1 trunk não é útil apenas para uma única bridge de conferência. Ele também pode fazer parte de uma arquitetura de voz empresarial mais ampla. O trunk pode se conectar a um IP PBX, uma plataforma de comunicação baseada em SIP, um sistema de despacho ou um servidor de conferência dedicado através de um gateway trunk.

Esta arquitetura é útil quando a organização precisa combinar o acesso de telecomunicações legado com a comunicação IP moderna. Os chamadores externos entram através do trunk E1, enquanto os usuários internos podem participar através de ramais SIP, telefones IP, softphones, consoles de despacho ou clientes de comunicações unificadas. O gateway e o PBX roteiam as chamadas para a plataforma de conferência.

Para centros de comando e salas de comunicação empresarial, este design fornece um limite estável entre o acesso à rede pública e a comunicação IP interna. Também permite que a organização mantenha a confiabilidade de trunk de nível operadora enquanto constrói aplicações de voz internas flexíveis.

Quando o E1 ainda é uma opção forte

O acesso de voz baseado em IP e as linhas IMS estão se tornando mais comuns, e as redes de voz totalmente IP são uma tendência de desenvolvimento de longo prazo. No entanto, o E1 continua sendo uma opção forte em muitos projetos práticos de audioconferência porque é maduro, previsível e amplamente compreendido por operadoras de telecomunicações e engenheiros de voz.

As organizações ainda podem escolher o E1 quando precisam de capacidade de chamadas recebidas estável, alocação clara de canais, sinalização PRI estabelecida, interconexão confiável com a operadora e compatibilidade com a infraestrutura PBX ou de conferência existente. Em algumas regiões ou indústrias, o E1 ainda é uma das maneiras mais confiáveis de fornecer acesso de voz multicanal.

A melhor abordagem não é tratar o E1 e a voz IP como tecnologias opostas. Em muitas implantações, o E1 é usado no lado do acesso da operadora, enquanto o SIP e a comunicação IP são usados dentro da rede empresarial. Um gateway trunk conecta esses dois domínios e permite que o sistema de conferência se beneficie tanto do acesso trunk digital estável quanto do roteamento IP flexível.

Lista de verificação de implantação para planejamento de projeto

Antes de implantar o acesso E1 para um sistema de audioconferência, as equipes do projeto devem avaliar tanto as condições do lado da operadora quanto os requisitos do lado do equipamento. Uma lista de verificação clara pode reduzir problemas de comissionamento e encurtar o tempo de entrega do projeto.

• Confirmar se a operadora fornece E1 como PRI e confirmar o modo de sinalização esperado.

• Verificar o número necessário de chamadas de conferência recebidas e enviadas simultâneas.

• Verificar se um trunk E1 com 30 canais de voz é suficiente ou se vários trunks E1 são necessários.

• Confirmar o tipo de interface física: BNC de 75 ohms ou RJ-48 de 120 ohms.

• Preparar adaptadores ou conversão de impedância se o lado da operadora e o lado do dispositivo usarem tipos de interface diferentes.

• Confirmar a direção da fiação de transmissão e recepção antes do comissionamento.

• Corresponder o enquadramento E1, clock, CRC, PCM30 e parâmetros de sinalização em ambos os lados.

• Verificar se há perda de sinal, perda de quadro, perda multiframe, alarmes de deslizamento e erros de bits.

• Testar a simultaneidade de chamadas recebidas, velocidade de estabelecimento de chamadas, comportamento de desligamento, entrega do número do chamador e roteamento de conferência.

• Planejar a publicação de números, failover de trunk, expansão de capacidade, gravação e integração com PBX.

Conclusão

O acesso E1 trunk fornece um método prático e maduro para conectar sistemas de audioconferência a redes de voz de nível operadora. Em comparação com o acesso por linhas analógicas, reduz a complexidade do cabeamento, suporta 30 canais de voz simultâneos em uma linha de 2,048 Mbps, permite numeração de discagem unificada, melhora a estabilidade da voz e fornece controle de chamadas mais rápido através da sinalização PRI.

Sua estrutura técnica também é clara. Um quadro E1 contém 32 intervalos de tempo, com CH0 usado para sincronização, CH16 comumente usado para sinalização e 30 canais disponíveis para voz. Isso torna o E1 especialmente adequado para sistemas de conferência que precisam que múltiplos participantes discem através de um único número de acesso.

Embora o acesso de voz baseado em IMS e IP esteja se tornando cada vez mais importante, o E1 continua valioso onde são necessários trunking digital estável, capacidade de canal previsível e interconexão de nível operadora. Quando combinado com um gateway trunk E1 e um IP PBX ou plataforma de conferência baseada em SIP, ele pode formar uma ponte confiável entre as redes de telecomunicações tradicionais e os sistemas modernos de comunicação empresarial.

Perguntas Frequentes

Quantas chamadas de voz simultâneas um trunk E1 pode suportar?

Em uma configuração de voz PRI comum, um trunk E1 suporta 30 canais de voz simultâneos. Os intervalos de tempo restantes são usados para funções de sincronização e sinalização.

Por que o E1 é melhor do que várias linhas analógicas para conferências?

O E1 reduz a fiação física, simplifica o gerenciamento de trunks, fornece transmissão de voz digital, suporta numeração de discagem unificada e permite muitas chamadas simultâneas em um único circuito estruturado.

O E1 funciona com sistemas IP PBX?

Sim. Um trunk E1 pode se conectar a um IP PBX ou sistema de conferência baseado em SIP através de um gateway trunk E1. O gateway converte entre o lado do trunk digital tradicional e o lado da rede de voz IP.

O que deve ser verificado se um trunk E1 não conseguir fazer chamadas?

Os engenheiros devem verificar o tipo de interface física, a fiação de transmissão e recepção, a fonte de clock, o modo de enquadramento, a configuração de CRC, a sinalização PRI, a codificação PCM30, os alarmes e se ambos os lados usam parâmetros de trunk correspondentes.
