Um gateway telefônico é um dispositivo de acesso fundamental em um sistema VoIP, softswitch, IP PBX ou comunicação unificada. Ele permite que plataformas de comunicação baseadas em IP se conectem com linhas telefônicas tradicionais, ramais analógicos, troncos digitais E1, equipamentos de áudio para conferências, sistemas de rádio e outros recursos de comunicação legados ou de campo.

Em muitos projetos, o gateway é selecionado rápido demais. Alguns usuários apenas comparam a quantidade de portas, o tamanho do equipamento ou o preço do hardware. No entanto, um projeto de gateway mais adequado deve considerar o local de acesso, o tipo de interface, as condições de cabeamento, o ambiente de sinal, a demanda de expansão, o modelo de manutenção e se o sistema será centralizado ou distribuído. É por isso que os gateways telefônicos costumam ser divididos em duas formas práticas: gateways integrados e gateways autônomos.

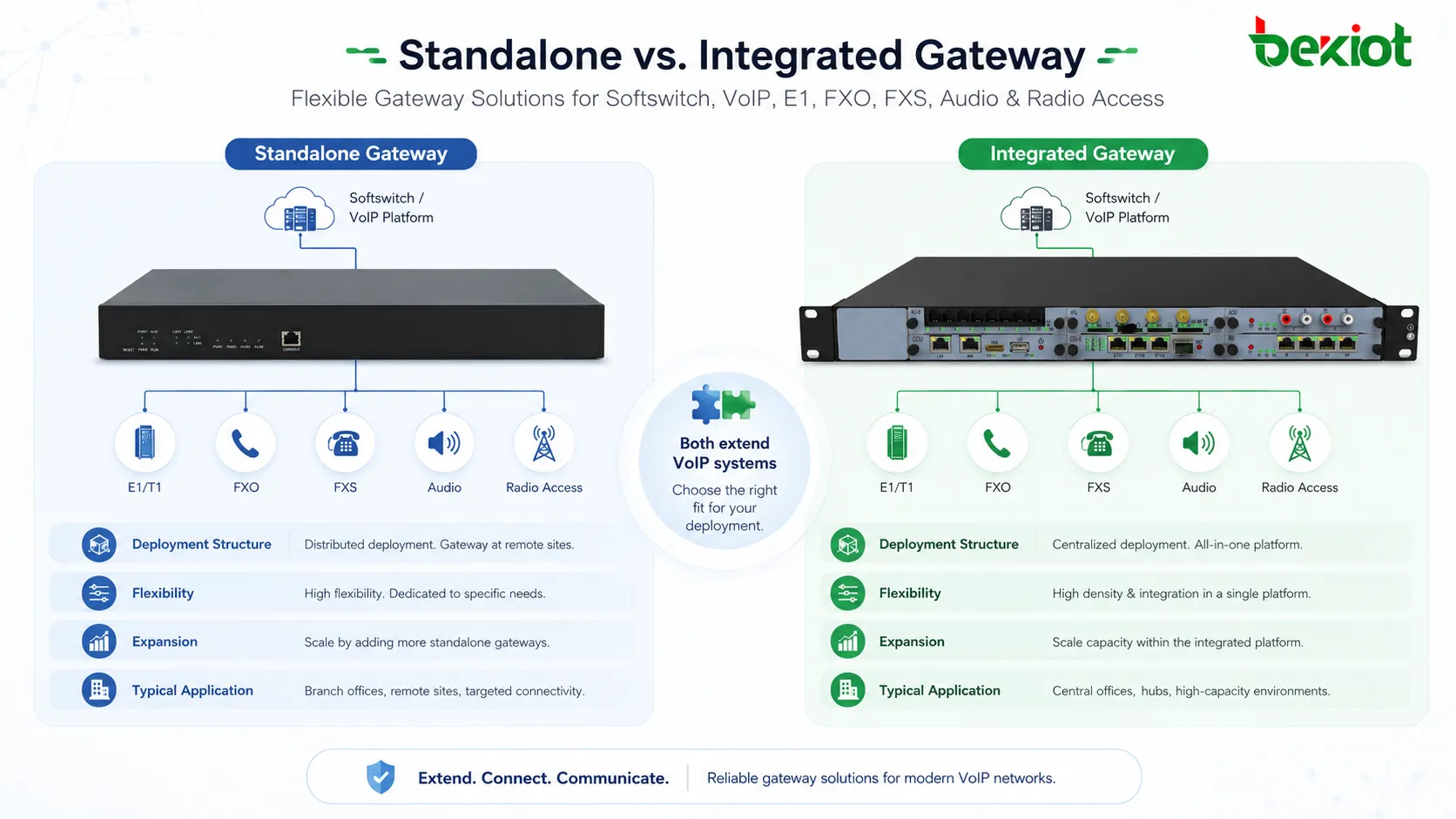

Duas formas comuns em projetos de acesso de voz

Um gateway integrado geralmente adota um design de chassis, bastidor ou placas modulares. Diferentes funções de serviço são fornecidas por meio de placas de interface ou cartões de função. Por exemplo, uma placa E1 pode ser usada para acesso a troncos digitais, uma placa FXO pode conectar linhas externas analógicas e uma placa FXS pode conectar telefones analógicos, aparelhos de fax ou ramais legados.

Essa estrutura se aproxima dos equipamentos de centrais telefônicas tradicionais de grande porte. É adequada quando muitas interfaces estão concentradas em uma única sala de comunicação. A equipe do projeto pode instalar as placas necessárias no mesmo chassis e gerenciar as portas a partir de um local centralizado.

Um gateway autônomo geralmente se concentra em uma função de acesso ou em um número menor de portas. Um gateway E1 é usado para acesso a troncos digitais. Um gateway FXO conecta linhas analógicas da rede pública ou portas de tronco de centrais legadas. Um gateway FXS conecta pontos terminais analógicos. Alguns dispositivos pequenos podem combinar portas FXO e FXS para escritórios compactos ou projetos básicos de migração telefônica.

Não há um vencedor absoluto entre as duas estruturas. A escolha correta depende do layout real do projeto. Se os recursos de acesso estiverem centralizados, um gateway integrado pode ser eficiente. Se os recursos estiverem distribuídos por salas, filiais, locais de rádio ou pontos de campo distintos, os gateways autônomos geralmente são mais fáceis de implantar.

Onde um chassis modular é mais eficiente

Um gateway integrado é adequado para acesso telefônico centralizado e de alta densidade. Se um projeto tem muitos troncos E1, linhas externas analógicas ou ramais analógicos localizados na mesma sala de equipamentos, um design baseado em chassis pode reduzir o número de dispositivos independentes no rack.

Para grandes organizações, isso pode tornar a estrutura do sistema mais organizada. Todas as placas do gateway são instaladas em um mesmo bastidor, a fonte de alimentação e o espaço no rack são planejados em conjunto, e a equipe de manutenção pode gerenciar muitas portas a partir de um único local. Isso é útil em salas de comunicação de sedes, centros de comunicação de campus, projetos de migração de PABX de grande porte e projetos de acesso a troncos de operadora de forma centralizada.

Outra vantagem é a capacidade de expansão. Se o chassis tiver slots e capacidade de alimentação suficientes, novas placas podem ser adicionadas posteriormente quando mais portas forem necessárias. Isso é útil para projetos que podem migrar gradualmente da telefonia tradicional para a comunicação IP, mantendo ainda alguns recursos PSTN, E1 ou analógicos.

Quando o equipamento centralizado se torna uma limitação

A desvantagem de um gateway integrado aparece quando o recurso de acesso não está localizado no mesmo lugar que a sala de equipamentos principal. Por exemplo, um prédio de filial pode precisar apenas de duas linhas externas analógicas. Se o gateway estiver centralizado em outro prédio, o projeto pode precisar de cabeamento adicional, extensão de linha ou equipamentos de transmissão extras. Isso aumenta o custo e os pontos de falha.

O mesmo problema pode acontecer na integração de áudio para conferências. Um gateway de áudio muitas vezes deve ser colocado próximo ao mixer, processador de áudio ou sistema de conferência. Se o gateway precisar permanecer dentro de um chassis central distante da sala de reunião, o cabeamento e a adaptação de sinal podem se tornar inconvenientes.

A integração de rádio é ainda mais sensível à localização. Um gateway de rádio pode precisar ser instalado onde a qualidade do sinal de rádio for melhor, onde as antenas puderem ser posicionadas corretamente ou onde houver menos interferência. Se o gateway for forçado para dentro de um rack central, o efeito real da comunicação por rádio pode não atender às expectativas.

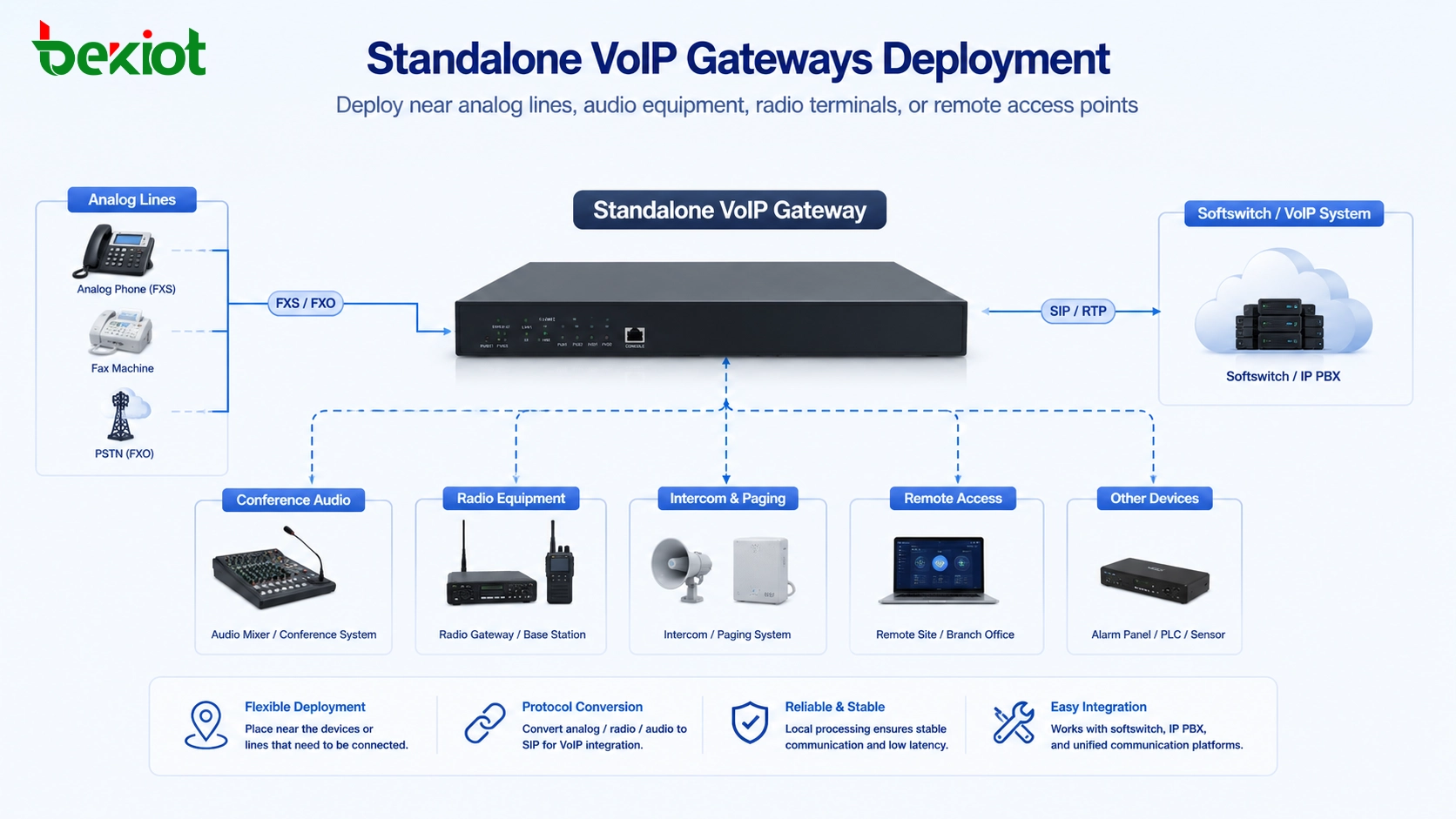

Por que os gateways menores se adaptam a sites distribuídos

Os gateways autônomos são mais flexíveis porque podem ser implantados perto do ponto de acesso real. Se as linhas analógicas estiverem localizadas em uma filial, o gateway FXO pode ser instalado lá. Se telefones analógicos forem usados em uma oficina, um gateway FXS pode ser colocado mais próximo dos aparelhos. Se um terminal de rádio precisar ser conectado, um gateway de rádio pode ser instalado perto do equipamento de rádio e do sistema de antena.

Essa estrutura distribuída é útil para filiais, salas de comando temporárias, áreas de fábrica, estações remotas, locais industriais, salas de reunião e pontos de acesso de rádio. Contanto que o gateway possa alcançar o servidor SIP, o IP PBX ou o softswitch através da rede, ele não precisa estar fisicamente próximo à plataforma principal.

Os gateways autônomos também tornam a solução de problemas mais clara. Se ocorrer um problema na linha telefônica, os engenheiros podem verificar o gateway FXO específico naquele local. Se o registro de um ramal analógico falhar, eles podem verificar o gateway FXS. Se a voz do rádio estiver instável, eles podem verificar separadamente o sinal de rádio, a antena, o cabo de áudio e o registro do gateway. O limite da falha geralmente é mais fácil de localizar.

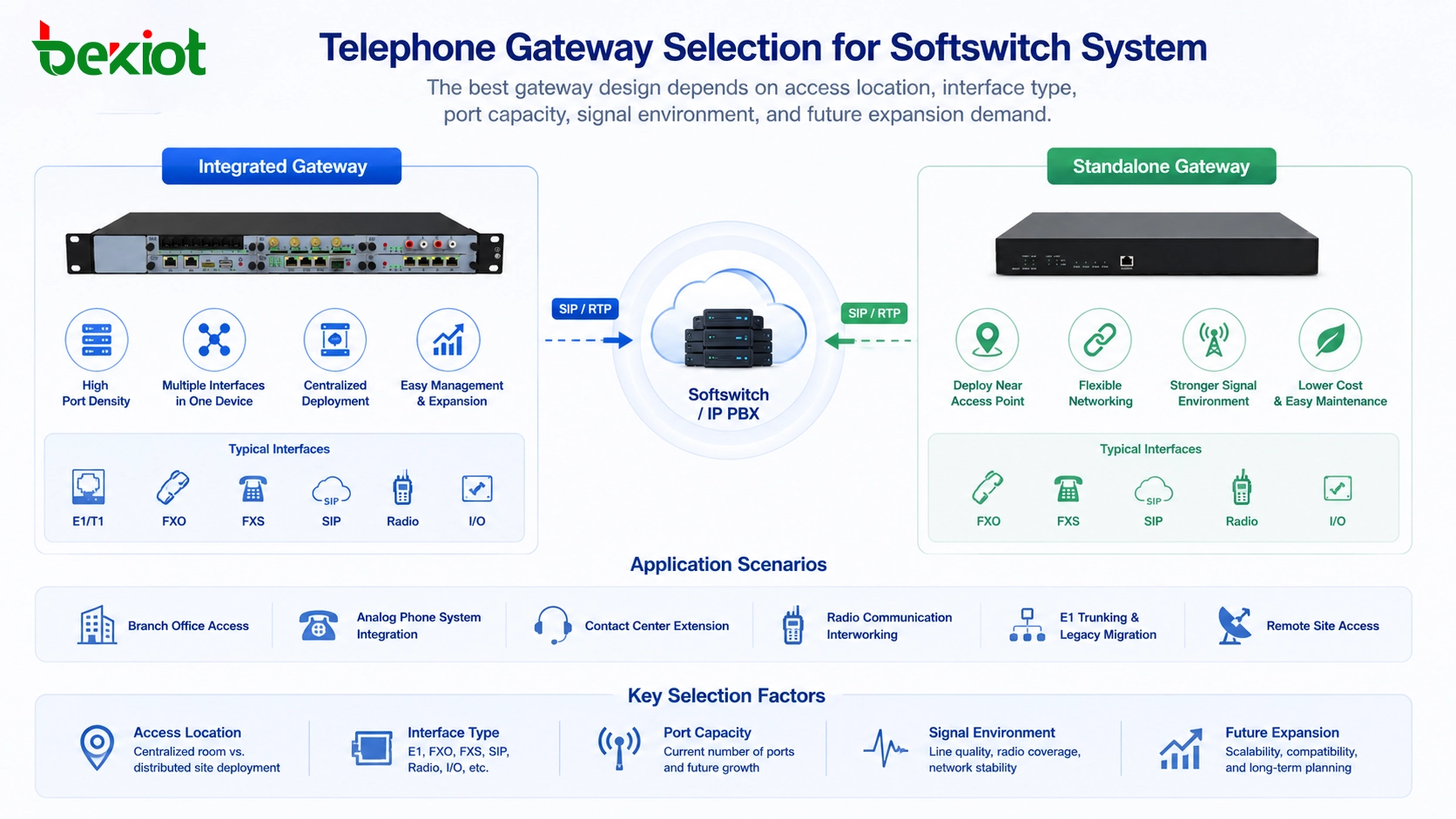

O planejamento das interfaces deve vir primeiro

Antes de decidir entre usar um gateway integrado ou autônomo, a equipe do projeto deve primeiro identificar as interfaces necessárias. Gateways E1 são comumente usados para conexão de troncos digitais. Gateways FXO são usados para linhas externas analógicas ou portas de tronco de centrais legadas. Gateways FXS são usados para telefones analógicos, aparelhos de fax, telefones de emergência, telefones de elevador ou ramais analógicos antigos.

Gateways de áudio podem ser usados para conectar mixers de conferência, sistemas de sonorização, equipamentos de áudio analógicos ou processadores de áudio de salas de comando. Gateways de rádio podem conectar rádios portáteis, rádios veiculares, rádios de estação base ou terminais de rádio troncalizado, convertendo a voz do rádio em comunicação SIP.

Após definir claramente o tipo de interface, o próximo passo é verificar a localização física de cada recurso de acesso. Se todos os troncos, linhas e ramais estiverem em uma mesma sala de equipamentos, um gateway integrado centralizado pode ser razoável. Se diferentes recursos de acesso estiverem espalhados por vários prédios ou áreas de campo, os gateways autônomos geralmente fornecem um caminho de implantação mais prático.

Apresentação do produto relacionado: Gateway VoIP Becke Telcom

O custo deve incluir instalação e manutenção

O custo do gateway não é apenas o preço de compra do dispositivo. Um projeto também deve calcular o espaço em rack, a distância de cabeamento, a fonte de alimentação, a mão de obra de instalação, as peças sobressalentes, o acesso para manutenção e a expansão futura. Um gateway de chassis pode parecer mais caro no início, mas pode ser econômico quando muitas portas estão centralizadas.

Por outro lado, um gateway autônomo pequeno pode ser mais econômico quando apenas algumas portas são necessárias em um ponto remoto. Ele evita longos lances de cabos analógicos e permite que o sistema use a rede IP existente para comunicação. Em sites distribuídos, isso pode reduzir a complexidade da construção e melhorar a eficiência da manutenção.

A operação de longo prazo também deve ser considerada. Se um projeto usa muitos gateways independentes, o sistema deve suportar monitoramento centralizado, backup de configuração, gerenciamento de firmware e verificação de logs. Se um projeto usa um chassis integrado, a disponibilidade de placas reservas, a redundância de energia e a capacidade do chassis devem ser revisadas com antecedência.

Um projeto misto costuma ser a melhor resposta

Muitos projetos reais não usam apenas um tipo de gateway. Um softswitch ou plataforma de comunicação unificada pode usar um gateway integrado para troncos E1 centralizados e acesso analógico de alta densidade, enquanto usa gateways autônomos para filiais, áudio de conferência, linhas analógicas remotas, sistemas de rádio e pontos de comando temporários.

Este projeto híbrido combina as vantagens de ambos os modelos. Os recursos centralizados permanecem na sala de equipamentos principal, enquanto os pontos de acesso distribuídos usam gateways menores colocados mais perto da fonte real do sinal. A plataforma SIP ou o softswitch então gerencia todos os gateways como parte da mesma rede de comunicação.

Por exemplo, um sistema de comunicação de campus pode usar um gateway integrado na sala de comunicação central para acesso aos troncos principais. Ao mesmo tempo, gateways FXO ou FXS autônomos podem ser instalados em salas de segurança, oficinas, prédios de utilidades ou salas de plantão de emergência. Um gateway de rádio pode ser implantado perto da estação base de rádio, enquanto um gateway de áudio pode ser instalado na sala de reunião ou salão de comando.

As soluções da Becke Telcom podem ser naturalmente consideradas neste tipo de projeto quando os usuários precisam de acesso via gateway VoIP, interconexão SIP, migração de telefonia legada e integração prática com plataformas de despacho ou comunicação unificada.

Guia de seleção para cenários comuns

Detalhes técnicos que afetam a estabilidade

A estabilidade do gateway depende de mais do que apenas o registro SIP. Para troncos E1, o projeto deve confirmar o tipo de sinalização, sincronismo de relógio, enquadramento, codificação de linha, parâmetros do lado da operadora e alocação de números. Se esses parâmetros estiverem errados, as chamadas podem falhar mesmo quando o cabo físico está conectado corretamente.

Para portas FXO, os engenheiros devem verificar a tensão da linha, o formato de identificador de chamadas, a detecção de desconexão, a impedância, o controle de eco, o comportamento de toque e se a linha vem diretamente de uma operadora ou de um sistema PABX antigo. Para portas FXS, o projeto deve verificar a tensão de toque, a compatibilidade do telefone analógico, o requisito de fax, o comportamento do telefone de emergência e a distância da linha.

Para integração SIP, o design do plano de discagem também é importante. O gateway deve corresponder ao plano de numeração do softswitch ou IP PBX. A rota de saída, rota de entrada, regra de prefixo, regra de identificador de chamadas, seleção de codec, modo DTMF e rota de failover devem ser testados antes da aceitação final.

Planejamento de confiabilidade e operação

Em projetos de comunicação empresarial e industrial, os gateways frequentemente suportam canais de voz importantes. Portanto, o sistema deve considerar backup e recuperação. Para gateways centralizados, fonte de alimentação redundante, placas reservas, troncos de backup e confiabilidade da sala de equipamentos são importantes. Para gateways distribuídos, a estabilidade da rede, o acesso remoto, a proteção elétrica local e o monitoramento da integridade do dispositivo são mais importantes.

A equipe de manutenção também deve preparar backups de configuração. Se um gateway falhar, os engenheiros devem ser capazes de substituí-lo e restaurar a configuração rapidamente. Funções como exportação de logs, exibição de status de chamadas, monitoramento de status de portas, captura de pacotes e atualização remota podem reduzir bastante o tempo de solução de problemas.

Um teste de aceitação prático deve incluir chamadas recebidas, chamadas efetuadas, chamadas entre ramais internos, roteamento de chamadas de emergência, exibição de identificador de chamadas, transferência de chamadas, transmissão de DTMF, fax se necessário, failover de tronco, recuperação de energia, reconexão de rede e estabilidade de chamadas de longa duração. Esses testes ajudam a evitar problemas depois que o sistema já está em operação.

Um gateway telefônico não é apenas um conversor de interfaces. Ele faz parte da arquitetura de acesso, do plano de roteamento, do modelo de manutenção e da estratégia de expansão de longo prazo de um sistema VoIP.

Conclusão

Gateways integrados e gateways autônomos atendem a necessidades diferentes. Gateways integrados são melhores para acesso centralizado, de alta densidade e baseado em rack. Gateways autônomos são melhores para acesso distribuído, flexível e baseado em cenários onde o gateway deve estar próximo à linha real, ao dispositivo de áudio ou ao equipamento de rádio.

Um bom projeto VoIP ou de softswitch não deve selecionar um gateway apenas pela aparência, contagem de portas ou preço inicial. Deve avaliar o tipo de interface, o local de acesso, a distância de cabeamento, o ambiente de sinal, a demanda de expansão, o método de manutenção e os requisitos de aceitação. Em muitos casos, um projeto misto pode fornecer o melhor equilíbrio entre gerenciamento centralizado e implantação flexível.

Perguntas Frequentes

Um gateway autônomo pode ser gerenciado pelo mesmo softswitch que um gateway integrado?

Sim. Desde que ambos os dispositivos suportem registro SIP compatível ou conexão de tronco compatível, eles geralmente podem funcionar sob o mesmo softswitch, IP PBX ou plataforma de comunicação unificada.

Um gateway integrado reduz todo o trabalho de manutenção?

Não completamente. Ele pode simplificar o gerenciamento centralizado do rack, mas o projeto ainda precisa de etiquetagem adequada das portas, planejamento de placas reservas, backup de configuração, proteção de energia e procedimentos claros de solução de problemas.

Os telefones analógicos devem sempre ser substituídos durante a migração para VoIP?

Nem sempre. Se os telefones analógicos existentes ainda forem confiáveis e atenderem às necessidades dos usuários, os gateways FXS podem mantê-los conectados ao novo sistema VoIP durante uma migração em fases.

Por que o modo DTMF deve ser testado durante a aceitação do gateway?

O DTMF é frequentemente usado para menus de URA, controle de acesso a portas, controle de conferência e operações de despacho. Se o modo DTMF não corresponder à plataforma, os comandos do teclado podem não ser reconhecidos corretamente.

Qual é um erro comum ao selecionar a capacidade do gateway?

Um erro comum é calcular apenas a demanda atual de portas. Os projetos também devem considerar a capacidade ociosa para futuros troncos, linhas temporárias, telefones de emergência, expansão de filiais e substituição para manutenção.
