Um sistema de despacho por rádio baseado em IP conecta redes profissionais de radiocomunicação a gateways RoIP, consoles de despacho, serviços de gravação, plataformas SIP e centros de controle remotos. Os operadores podem monitorar canais de rádio, iniciar chamadas PTT, coordenar equipes de campo, tratar alarmes de emergência e gerenciar a comunicação de vários locais por meio de uma interface unificada.
O principal desafio de engenharia não é apenas converter o áudio do rádio em pacotes IP. Um sistema confiável também precisa transportar o controle PTT, o estado dos canais, eventos de emergência, permissões dos operadores, metadados de gravação, alarmes dos equipamentos e informações de gerenciamento. Uma falha em qualquer ponto dessa cadeia pode causar atraso na transmissão, áudio em apenas um sentido, fala cortada, roteamento incorreto de canais ou falha em chamadas de emergência.
1. O que é um sistema de despacho por rádio baseado em IP?
Um sistema de despacho por rádio baseado em IP integra canais de rádio convencionais ou digitais a um ambiente de comunicação em rede. Em vez de instalar um rádio físico ao lado de cada operador, estações-base e repetidores podem ser conectados por gateways RoIP e gerenciados por consoles de despacho centralizados ou distribuídos.
O sistema pode conectar rádio FM analógico, DMR, TETRA, P25, PDT, NXDN, rádios portáteis, rádios veiculares, estações-base, repetidores e outros equipamentos profissionais de radiocomunicação. A rede de rádio continua responsável pela cobertura de campo, enquanto a camada IP amplia o controle de canais, a gravação, o monitoramento e a comunicação entre vários locais.
Essa arquitetura é indicada para organizações que operam vários canais de rádio, instalações, salas de controle ou regiões geográficas. Operadores autorizados podem acessar recursos de rádio remotos pela rede sem realocar os equipamentos existentes nem implantar um sistema de controle separado em cada local.
Dos consoles locais ao despacho em rede
Os sistemas tradicionais de despacho costumavam usar cabeamento fixo entre uma estação-base local e um console de operador próximo. Essa configuração podia atender uma instalação, mas a inclusão de outro local normalmente exigia mais equipamentos de rádio, cabeamento dedicado e uma posição de operação separada.
Com o controle baseado em IP, o áudio e a sinalização do rádio podem trafegar por LAN, WAN privada, rede de fibra, enlace de micro-ondas, VPN, backhaul celular ou conexão via satélite. Um centro de comando principal pode supervisionar locais remotos, enquanto um centro de contingência autorizado pode assumir canais selecionados caso a sala de controle principal fique indisponível.
Assim, o sistema de rádio passa a fazer parte de um ambiente operacional de comunicação mais amplo, que também pode incluir telefonia SIP, GIS, videomonitoramento, sistemas de alarme, PTT de banda larga, plataformas de gravação e software de gestão de incidentes.

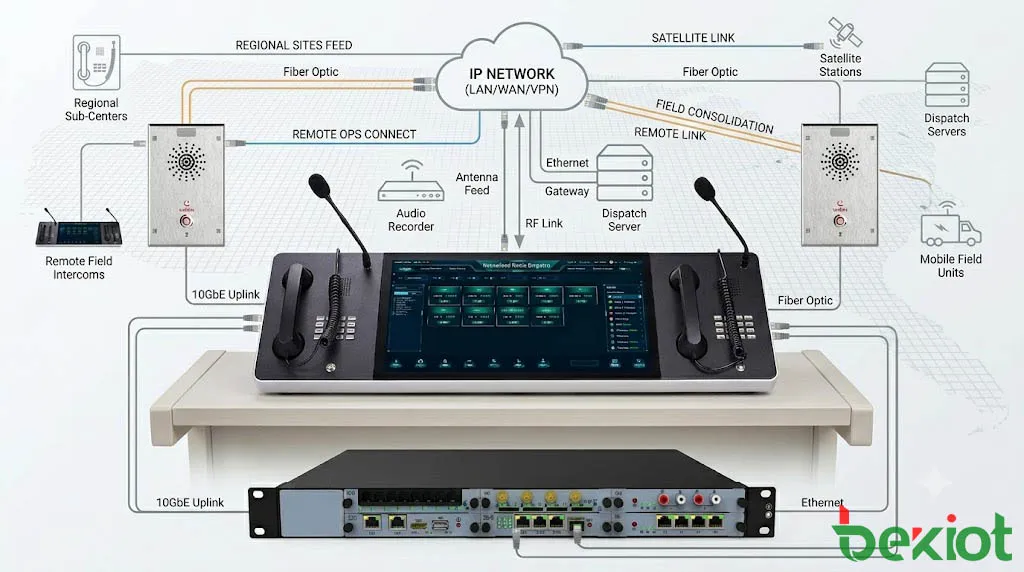

2. Arquitetura do sistema e fluxo de sinais
Um sistema prático de despacho por rádio pode ser dividido em quatro camadas funcionais. Compreender essas camadas ajuda os engenheiros a projetar a rede e a identificar se uma falha está no sistema de RF, na interface do rádio, na rede IP, no servidor de despacho ou no console do operador.
Camada de acesso por rádio
A camada de acesso por rádio inclui rádios portáteis e móveis, estações-base, repetidores, antenas, canais de RF, cabos alimentadores e a infraestrutura associada. Ela determina a cobertura de campo, a qualidade de voz, a capacidade dos canais, o desempenho diante de interferências e a forma como os usuários se comunicam por PTT.
A integração IP não corrige um projeto de RF deficiente. Áreas sem cobertura, posicionamento inadequado de antenas, perdas excessivas nos cabos, interferência ou canais sobrecarregados continuarão afetando a comunicação mesmo quando a plataforma de despacho e a rede de dados estiverem funcionando normalmente.
Camada de gateway e interfaces
A camada de gateway conecta os equipamentos de rádio à rede IP. Conforme a interface disponível, o gateway pode processar entrada e saída de áudio analógico, controle PTT, detecção COR ou COS, sinais GPIO, dados seriais, estado do canal ou informações de controle proprietárias.
No lado da rede, esses sinais são convertidos em fluxos de mídia e mensagens de controle processáveis pela plataforma de despacho. O gateway também pode oferecer seleção de codec, ajuste de ganho, buffer de jitter, detecção de silêncio, configuração remota e reporte do estado dos equipamentos.
Camada central de controle
A camada central reúne o servidor de despacho, os serviços de roteamento de mídia, contas de usuários, permissões, configurações de canais, serviços de gravação, registros de eventos, bancos de dados e interfaces de integração. Ela define quais canais cada operador pode acessar, como uma emergência é tratada, onde a comunicação é gravada e quais grupos de rádio podem ser interligados.
Camada de aplicações do operador
A camada do operador inclui consoles físicos, terminais com tela sensível ao toque, aplicativos de desktop, clientes web e interfaces móveis de despacho. Os operadores usam essas ferramentas para monitorar canais, transmitir áudio, criar interligações temporárias, reconhecer alarmes, consultar gravações e supervisionar o estado dos equipamentos.
Os nomes dos canais e a organização dos grupos devem refletir a operação real. Identificações como “Emergência da fábrica”, “Segurança da estação norte” ou “Equipe de manutenção 1” são mais fáceis de reconhecer durante um incidente do que IDs internos de rádio ou números de portas do gateway.

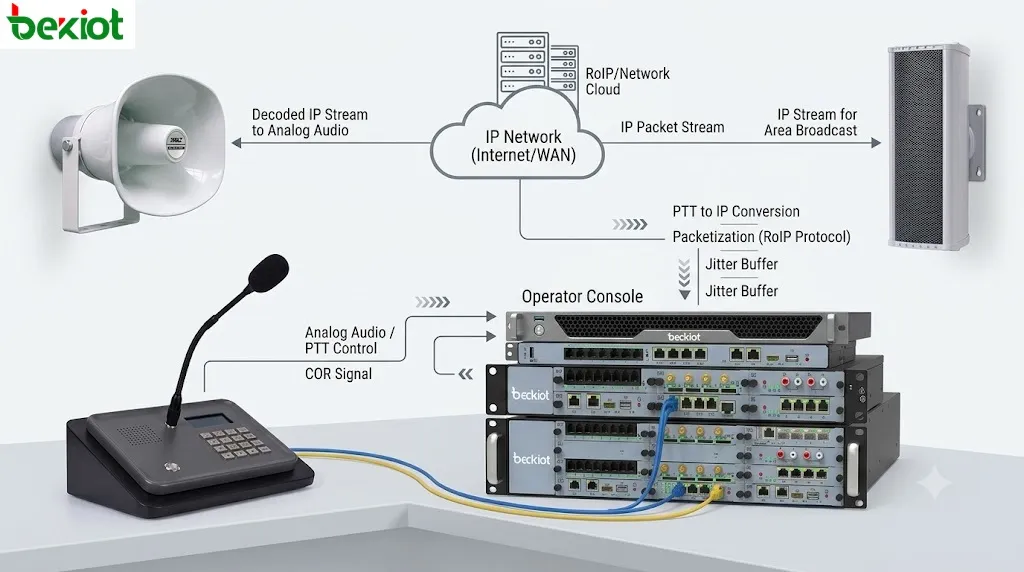

Como a voz e o PTT trafegam pelo sistema
Quando um usuário de campo pressiona o PTT, o rádio portátil ou móvel transmite pelo canal de RF. Um repetidor ou uma estação-base recebe a transmissão e entrega o áudio e o estado de recepção ao gateway RoIP. O gateway converte o áudio em um fluxo de mídia IP e o encaminha ao servidor de despacho ou aos consoles autorizados.
Quando o operador responde, o console envia o áudio pela rede IP até o gateway. O gateway ativa o transmissor de rádio, aguarda o tempo de antecedência PTT configurado e então envia o áudio ao canal de rádio.
Esse temporizador deve ser ajustado de acordo com o equipamento conectado. Se o áudio for enviado antes de o transmissor estar pronto, a primeira sílaba poderá ser cortada. Se o PTT permanecer ativo por muito tempo após o fim da fala, o canal poderá gerar ruído de cauda e ficar ocupado além do necessário.
3. Principais funções do despacho por rádio

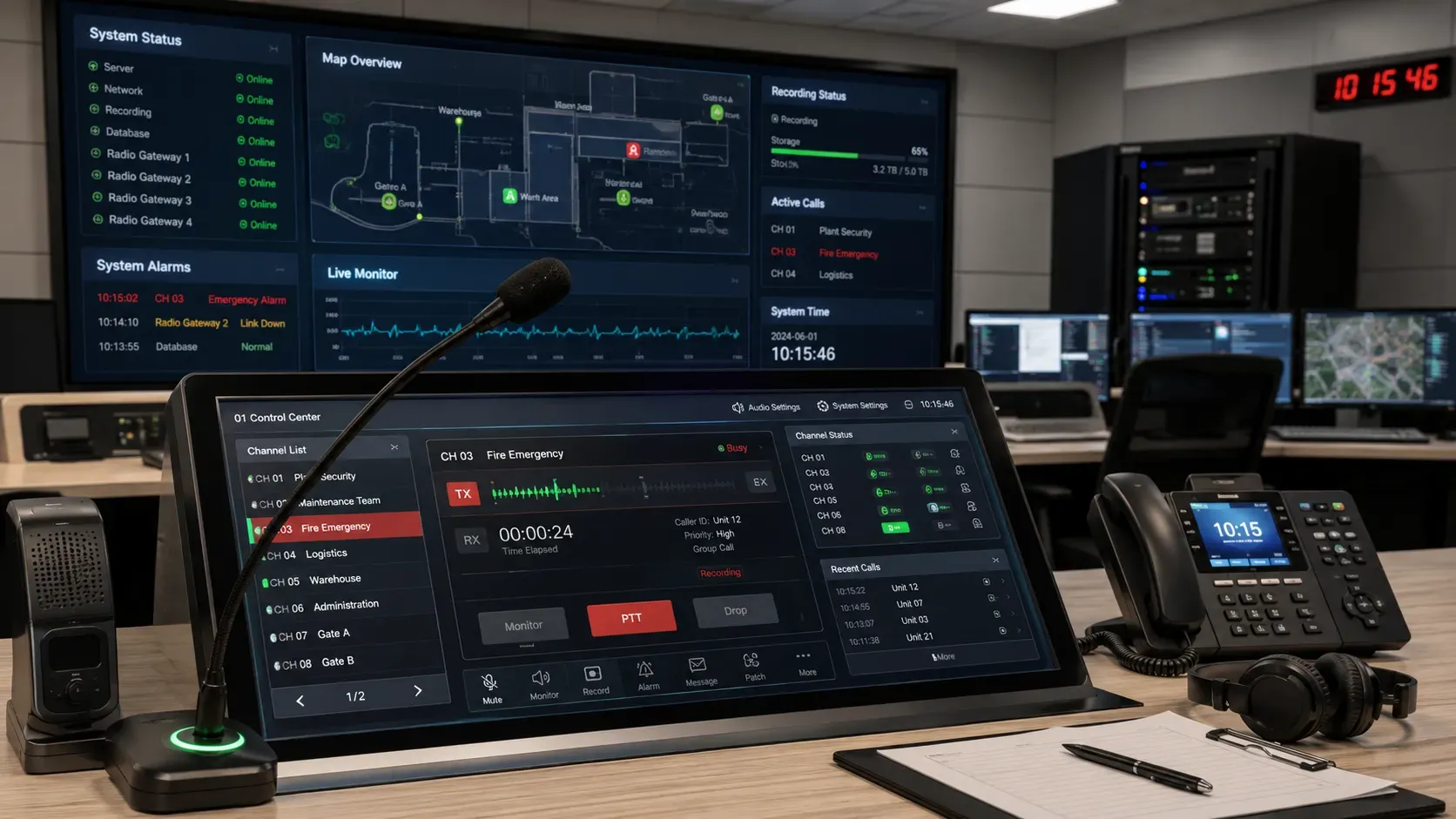

Controle centralizado de canais
Um console de despacho pode exibir vários canais, departamentos, locais ou grupos de conversação em uma única interface. Os operadores podem monitorar diversos canais e transmitir apenas no grupo selecionado para o qual possuem autorização.
Isso elimina a necessidade de instalar vários rádios físicos em cada posição e permite gerenciar locais remotos a partir de uma única sala de controle.
Chamada em grupo e monitoramento de canais
A radiocomunicação profissional normalmente é organizada por canais, grupos de conversação, regiões, frotas ou departamentos operacionais. Um operador pode monitorar vários grupos ao mesmo tempo e se comunicar com uma equipe selecionada.
Indicadores de recepção, estado de canal ocupado, identificação da chamada, direção da transmissão e nível de prioridade ajudam o operador a compreender a atividade atual e a não interromper uma conversa em andamento.
Tratamento de alarmes de emergência
Quando suportado pela rede de rádio, um sinal de emergência pode identificar o chamador, destacar o grupo relacionado, tocar um alerta, abrir um registro de incidente, iniciar a gravação e notificar um supervisor ou outra posição de controle.
O alarme deve permanecer visível até ser reconhecido por um operador autorizado. Silenciar o aviso sonoro não deve apagar automaticamente o evento nem retirar seu registro do fluxo de atendimento.
Interligação entre canais
A interligação de canais conecta temporariamente dois ou mais grupos de rádio ou sistemas de comunicação. É útil quando segurança, manutenção, bombeiros, administração e equipes externas usam recursos diferentes no dia a dia, mas precisam atuar juntos no mesmo incidente.
A interface deve mostrar claramente quais canais estão interligados, qual operador criou a conexão e quando ela foi encerrada. Interligações permanentes ou sem controle podem causar congestionamento, realimentação de áudio e conflitos de permissões.
Gravação e reprodução de eventos
A gravação das comunicações de rádio apoia a revisão de incidentes, o treinamento, a conformidade, a solução de disputas e a análise operacional. Um registro útil contém mais que o áudio: também deve preservar data e hora, nomes dos canais, identidade dos operadores, direção da transmissão, marcações de emergência e informações relacionadas ao incidente.
A reprodução deve permitir pesquisas por horário, canal, operador, tipo de evento e referência do incidente. Sem metadados estruturados, investigar um grande arquivo de gravações torna-se lento e pouco confiável.
| Função | Capacidade típica | Finalidade operacional |
|---|---|---|
| Despacho de voz | PTT, seleção de canal, chamada em grupo | Coordena equipes de campo e salas de controle |
| Tratamento de emergência | Alarme prioritário, reconhecimento e escalonamento | Identifica e processa eventos urgentes |
| Interoperabilidade | Interligação de canais, conexão SIP e gateways remotos | Conecta diferentes sistemas e locais |
| Gravação | Áudio, data e hora, IDs e metadados de eventos | Apoia a investigação e a responsabilização |
| Supervisão do sistema | Estado dos gateways, alarmes de enlace e monitoramento de serviços | Fornece aviso antecipado de falhas de comunicação |
4. Gateway RoIP, rede, segurança e integração
Compatibilização do gateway com a interface do rádio
O gateway RoIP deve ser compatível tanto com o equipamento de rádio conectado quanto com a plataforma de despacho. As interfaces do lado do rádio podem incluir áudio balanceado ou não balanceado, sinais em nível de microfone ou de linha, entrada e saída PTT, detecção de squelch, estado COR/COS, dados seriais e contatos externos de controle.
Rádios e repetidores diferentes podem usar pinagens, níveis de tensão, métodos de aterramento e lógicas de controle distintos. A compatibilidade de protocolo, por si só, não garante que o gateway funcionará corretamente sem o cabo adequado e o ajuste dos parâmetros.
No lado IP, o gateway pode usar RTP, SIP, multicast, unicast ou um protocolo de controle específico da plataforma. Umgateway RoIP multicanalé indicado quando vários canais de rádio ou locais remotos precisam ser conectados ao mesmo ambiente de despacho.
Ajuste de áudio e PTT
O ganho de áudio deve ser verificado na saída do rádio, na entrada do gateway, na saída do gateway e na entrada de transmissão do rádio. Aumentar apenas um ajuste para compensar uma interface configurada incorretamente pode introduzir distorção, ruído ou eco em outro ponto do caminho.
O tempo de antecedência PTT, o atraso do áudio, o tempo de liberação, o comportamento do squelch e a detecção de silêncio devem ser testados com a estação-base ou o repetidor reais. Não se deve assumir que os valores padrão servem para todos os modelos de rádio.
Latência, jitter e qualidade de serviço
Um teste limpo em uma rede local sem carga comprova muito pouco. A resposta PTT, a qualidade de voz, o jitter e a perda de pacotes também devem ser testados enquanto a WAN transporta o tráfego operacional normal.
Atraso excessivo faz com que operadores e usuários de campo falem ao mesmo tempo. Perda de pacotes e jitter instável podem gerar áudio entrecortado ou palavras ausentes. Enlaces celulares, satelitais, VPN e WAN de longa distância exigem testes adicionais em condições variáveis.
A mídia e a sinalização de despacho devem receber prioridade de rede adequada. As marcações de QoS precisam ser reconhecidas por switches, roteadores, firewalls, equipamentos VPN e enlaces da operadora. Marcar o tráfego apenas no gateway não resolve se os equipamentos intermediários removerem ou ignorarem a prioridade.
Segurança e permissões dos operadores
Sistemas de despacho por rádio podem controlar canais operacionais ou relacionados à segurança. O projeto deve incluir autenticação de usuários, permissões baseadas em funções, segmentação da rede, acesso seguro de gerenciamento, registro de eventos e revisão periódica de contas.
Nem todos os operadores devem poder transmitir em todos os grupos de rádio. Canais de emergência, interligações com órgãos externos, grupos de gestão e canais operacionais restritos podem exigir autorização do supervisor.
Integração com telefonia, GIS, vídeo e alarmes
Os canais de rádio podem ser conectados a telefones SIP, sistemas PBX, grupos de conferência de emergência ou plataformas de comunicação de centros de comando. A política de acesso deve definir quem pode entrar em um grupo de rádio, se o controle DTMF é permitido, se chamadas interligadas são gravadas e por quanto tempo uma conexão sem acompanhamento pode permanecer ativa.
Se os rádios ou veículos fornecem dados de localização, a plataforma pode exibir as unidades de campo em um mapa GIS. Os operadores podem identificar recursos próximos, revisar rotas de patrulha e saber quais equipes estão mais perto de um incidente.
Botões de emergência, controle de acesso, sistemas de incêndio, análise de vídeo, sensores industriais e plataformas de incidentes também podem acionar fluxos de trabalho de rádio. Um alarme pode abrir o grupo correto, mostrar a localização, apresentar uma câmera próxima, avisar o operador de plantão e anexar as gravações ao registro do incidente.
Redundância e sincronização de horário
Sistemas críticos podem exigir servidores de despacho redundantes, gateways de contingência, switches duplos, rotas WAN separadas, consoles de reserva e fontes de alimentação protegidas. Se esses componentes tiverem a função de proteger contra uma falha comum, não devem compartilhar o mesmo switch, circuito elétrico, caminho de cabos ou entrada do edifício.
Servidores, gateways, consoles e plataformas de gravação devem usar uma fonte de tempo comum. Registros precisos de data e hora são necessários para reconstruir a ordem das transmissões, alarmes, gravações e ações dos operadores.
5. Aplicações por setor
| Setor | Usuários e locais típicos | Principais requisitos de despacho |
|---|---|---|
| Segurança pública | Polícia, bombeiros, equipes médicas, veículos de comando e postos temporários de incidente | PTT prioritário, alarmes de emergência, interligação entre órgãos e posições de controle resilientes |
| Ferrovias e transporte | Estações, pátios, veículos, equipes de manutenção e centros de operações | Controle de vários locais, despacho remoto, coordenação de grupos e registros de comunicação |
| Aeroportos e portos | Operações em solo, segurança, manutenção, logística e resposta a emergências | Grupos por departamento, interligações temporárias, cobertura ampla e coordenação de incidentes |
| Serviços públicos | Subestações, tubulações, equipes de campo, equipes de reparo e instalações remotas | Comunicação distribuída, enlaces de contingência, alarmes e registros de manutenção |
| Indústria e mineração | Áreas de produção, armazéns, áreas subterrâneas, salas de controle e equipes de segurança | PTT confiável, acesso de rádio robusto, grupos de emergência e infraestrutura redundante |
| Campi e instalações privadas | Segurança, estacionamento, manutenção, limpeza, eventos e equipes de emergência | Operação simples, conexão entre edifícios, gravação e grupos temporários |
O ambiente operacional varia entre os setores, mas a necessidade central permanece: as equipes de campo precisam de acesso imediato ao grupo correto, enquanto o centro de controle precisa de visibilidade, permissões, gravação e um fluxo claro de gestão de incidentes.
6. Implantação, confiabilidade e solução de problemas
Defina o fluxo de trabalho antes de escolher os equipamentos
Antes de selecionar gateways e consoles, defina a quantidade de canais, locais, operadores, salas de controle, grupos de usuários, procedimentos de emergência, políticas de gravação e integrações externas.
O plano de canais deve refletir as responsabilidades reais. É necessário deixar claro qual operador monitora cada grupo, quem pode transmitir, como uma emergência é escalonada e como a comunicação continua se o centro principal ficar indisponível.
Verifique a compatibilidade da interface de rádio
Nem todos os rádios ou repetidores oferecem as mesmas interfaces de áudio, PTT, estado ou dados. Diagramas de ligação, pinagem dos conectores, níveis de sinal, aterramento e lógica de controle devem ser confirmados antes da instalação.
Mesmo um gateway compatível com o protocolo IP necessário pode exigir um cabo de interface dedicado e ajustes específicos para o modelo.
Teste toda a cadeia de comunicação
Os testes de aceitação devem ir além de uma chamada bem-sucedida. Os engenheiros devem verificar:
O recebimento, no console, do áudio do rádio de campo;
A transmissão pelo rádio do áudio enviado pelo console;
A resposta PTT e a integridade da primeira sílaba;
Os indicadores de canal ocupado e de estado de recepção;
O reconhecimento e o escalonamento dos alarmes de emergência;
A recuperação de gravações, data e hora e metadados;
A criação e o encerramento de interligações entre canais;
A comutação em caso de falha de gateway, servidor, rede e alimentação;
A operação durante congestionamento da rede;
A comunicação local por rádio após a falha do backhaul IP.
Falhas comuns e ordem de diagnóstico
Falhas comuns incluem áudio em apenas um sentido, PTT atrasado, fala cortada, baixo volume de transmissão, roteamento incorreto de canais, gravações ausentes, registro instável do gateway, perda de pacotes, bloqueio de firewall e conflitos de endereço IP.
A solução de problemas deve separar o lado de RF do lado IP:
Confirme que o canal de rádio funciona localmente sem a plataforma de despacho IP.
Verifique se o gateway recebe o áudio do rádio e o estado COR/COS.
Confirme que o gateway ativa o PTT e envia áudio limpo ao rádio.
Confirme que os pacotes de mídia e controle chegam ao servidor de despacho.
Verifique as permissões do operador, o roteamento de canais e os dispositivos de áudio do console.
Verifique os serviços de gravação, a capacidade de armazenamento e a sincronização de horário.
Essa sequência evita alterações repetidas na rede quando a causa real é um cabo de rádio, o nível do sinal, o aterramento ou a interface PTT.
Erros comuns de projeto
Tratar a integração de rádio como uma conexão apenas de áudio;
Usar nomes de canais pouco claros ou inconsistentes;
Dar acesso aos grupos críticos a operadores demais;
Enviar tráfego de despacho por uma WAN desprotegida, sem QoS ou enlace de contingência;
Instalar servidores redundantes, mas manter um único switch ou circuito de alimentação;
Não testar alarmes, interligações, gravações e procedimentos de contingência antes da operação.
A aceitação final deve incluir exercícios realistas de comunicação, testes de comutação por falha e fluxos de incidentes, e não apenas a conferência das configurações.
7. Tendências futuras e perguntas frequentes
O despacho profissional por rádio está avançando para a comunicação convergente. Canais de rádio operam cada vez mais ao lado de PTT de banda larga, LTE ou 5G, telefonia SIP, enlaces via satélite, despacho de vídeo, GIS, alarmes IoT e plataformas de comando baseadas em software.
Isso não significa que o rádio profissional convencional desaparecerá. O rádio dedicado continua oferecendo chamada em grupo imediata, operação simples em campo, cobertura de RF independente e comportamento previsível durante eventos de grande demanda ou alto risco.
A direção mais prática é manter o rádio profissional como meio confiável de acesso em campo e usar a arquitetura IP para ampliar o controle, a gravação, a interoperabilidade e a coordenação entre vários locais.
É possível conectar um sistema de rádio analógico existente?
Em muitos casos, sim. O rádio ou repetidor deve fornecer interfaces adequadas de áudio e PTT e, de preferência, informações de estado do canal. Um gateway RoIP converte esses sinais em mídia IP e informações de controle.
Cada local precisa de um operador local?
Não. Locais de rádio remotos podem ser gerenciados por uma sala de controle central por meio da rede IP. Um console local ainda pode ser mantido em uma instalação importante como ponto de contingência ou de operação.
O que acontece se o backhaul IP falhar?
Os usuários locais podem continuar se comunicando pelo sistema de RF local enquanto o repetidor ou a estação-base permanecer operacional. O acesso remoto de despacho normalmente será interrompido, a menos que exista um enlace de contingência, um centro de controle secundário ou um procedimento local de operação alternativa.
O GPS é obrigatório?
Não. Despacho PTT, comunicação em grupo, monitoramento de canais e gravação funcionam sem GPS. A localização é um recurso adicional para exibição em mapa, seleção de unidades e acompanhamento de recursos.
Como planejar os nomes dos canais e grupos?
Os nomes devem corresponder a departamentos, locais, funções ou responsabilidades de emergência reais. Durante um incidente, o operador precisa identificar imediatamente o grupo correto, sem traduzir códigos técnicos de rádio.
Qual console de despacho é o mais adequado?
A escolha depende da quantidade de canais, do fluxo de trabalho, do tamanho da tela, das necessidades de chamada pública e das integrações externas. Um projeto pode usar umconsole de despacho IP, umconsole IP de chamada pública e despachoou uma interface de operação baseada em software.
Um sistema de despacho por rádio baseado em IP gera valor quando os canais, operadores, locais remotos e procedimentos de incidentes são gerenciados como um único ambiente de comunicação. O resultado depende de uma cobertura de RF correta, interfaces de gateway compatíveis, permissões controladas, uma rede resiliente e procedimentos que permaneçam claros mesmo sob pressão.
