Em muitos projetos de integração de vídeo, o processamento tradicional ainda depende de cabos HDMI, switches de matriz HDMI, telas locais e cabeamento ponto a ponto dedicado. Este método pode funcionar em ambientes pequenos e fixos, mas torna-se cada vez mais difícil de gerenciar quando um projeto precisa conectar câmeras de vigilância, câmeras corporais, drones, videofones, veículos de comando móveis, locais de emergência e múltiplos destinos de exibição ou plataforma.

O processamento de vídeo baseado em IP muda este modelo. Em vez de levar todos os sinais para uma matriz HDMI e enviar cada saída através de cabos de vídeo físicos, as fontes de vídeo podem ser recebidas, convertidas, gerenciadas, distribuídas e visualizadas por meio de protocolos de mídia baseados em rede. Para centros de comando, veículos de comunicação de emergência, parques industriais, postos de incêndio empresariais e salas de despacho, isso fornece uma maneira mais flexível de construir um sistema de vídeo compacto, escalável e gerenciado por software.

Por que as estruturas HDMI tradicionais se tornam difíceis de expandir

A integração de vídeo baseada em HDMI geralmente depende de cabeamento direto entre a fonte de vídeo, o equipamento de matriz, o decodificador, a tela de exibição e o sistema de controle. Quando o número de entradas e saídas é limitado, essa estrutura é fácil de entender. No entanto, assim que o projeto exige mais fontes, mais destinos, mais funções de controle ou mais cenários de implantação móvel, a estrutura de cabeamento se torna muito mais complicada.

Esse problema é especialmente evidente em veículos de comando de emergência e salas de comando compactas. Esses ambientes têm espaço limitado, requisitos de instalação rigorosos e mudanças frequentes nas necessidades de negócio. Se muitos dispositivos e cabos HDMI forem instalados dentro de um pequeno gabinete de veículo, a manutenção, substituição, solução de problemas e expansão de funções posteriores se tornam difíceis.

Outra limitação é que o HDMI é projetado principalmente para transmissão de sinais locais. Ele não é naturalmente adequado para compartilhamento remoto de plataforma, visualização em nuvem, encaminhamento entre redes, colaboração multipartidária ou integração com software de comando e despacho. Quando um vídeo precisa ser enviado para vários sistemas ao mesmo tempo, uma estrutura puramente baseada em HDMI geralmente precisa de codificadores extras, divisores, conversores e alterações manuais de cabeamento.

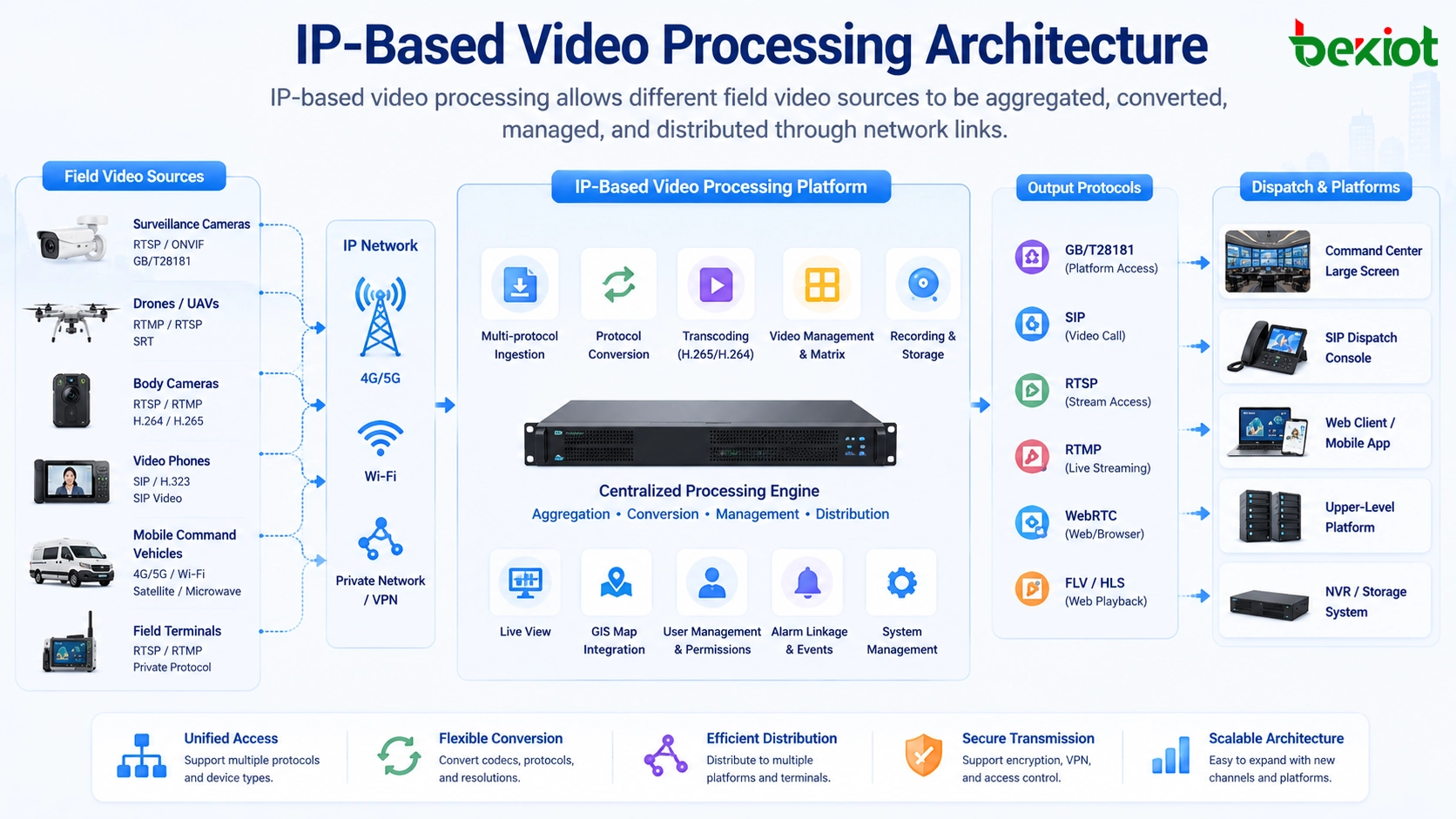

Movendo fontes de vídeo diretamente para a rede

A maioria dos dispositivos de vídeo modernos já suporta transmissão IP de alguma forma. Câmeras de vigilância, bolas de monitoramento portáteis, câmeras corporais, gateways de vídeo para UAV, videofones, câmeras montadas em veículos e terminais de vídeo móveis geralmente fornecem protocolos de streaming padrão ou semipadrão. Em vez de converter tudo primeiro em HDMI, um dispositivo de agregação baseado em IP pode receber esses fluxos diretamente pela rede.

Os métodos de acesso comuns incluem GB/T28181, RTSP, RTMP, SIP e outros protocolos de streaming ou comunicação. Esses protocolos permitem que diferentes tipos de equipamentos de vídeo entrem no mesmo ambiente de processamento de mídia. Assim que os sinais são recebidos como fluxos IP, o sistema pode executar gerenciamento unificado, conversão de protocolo, transcodificação, gravação, pré-visualização, despacho e distribuição.

Em comparação com o roteamento de vídeo físico tradicional, esse modelo reduz a dependência de cabeamento ponto a ponto. Um switch de rede, interface gigabit ou link de fibra pode transportar vários canais de vídeo ao mesmo tempo. Em projetos de sistema adequados, um dispositivo compacto de agregação de áudio e vídeo pode suportar centenas de entradas de vídeo enquanto ocupa apenas uma pequena quantidade de espaço no rack, como uma posição de instalação 1U.

O valor do processamento de vídeo baseado em IP não é apenas menos cabos. Seu valor mais profundo é que o vídeo se torna um recurso de rede gerenciável que pode ser roteado, convertido, compartilhado, visualizado, gravado e integrado aos fluxos de trabalho de despacho.

Entrada mais flexível de dispositivos de campo

Em projetos de resposta a emergências, segurança industrial, comando de transporte e inspeção móvel, as fontes de vídeo raramente são limitadas a um único tipo de dispositivo. Uma plataforma de comando pode precisar receber vídeo de vigilância fixo, câmeras de implantação temporária, imagens de drones, vídeo de veículos, fluxos de câmeras corporais, chamadas de interfone de vídeo e terminais móveis remotos ao mesmo tempo.

Uma solução de processamento de vídeo baseada em rede pode agregar essas fontes por meio de acesso definido por software. Diferentes dispositivos podem ser conectados através do protocolo mais adequado, em vez de serem forçados ao mesmo formato HDMI. Por exemplo, uma câmera de vigilância pode usar RTSP, uma plataforma de vídeo governamental pode usar GB/T28181, um terminal de comunicação por vídeo pode usar SIP e um dispositivo de transmissão ao vivo pode usar RTMP.

Essa flexibilidade é importante porque o equipamento de campo geralmente vem de diferentes fabricantes, usa diferentes codecs e produz diferentes resoluções, taxas de bits e quadros por segundo. Se a plataforma central não puder lidar com essas diferenças, a integração de vídeo se torna instável. Portanto, um sistema de processamento baseado em IP adequado deve suportar acesso multiprotocolo, adaptação automática de fluxo e conversão de mídia.

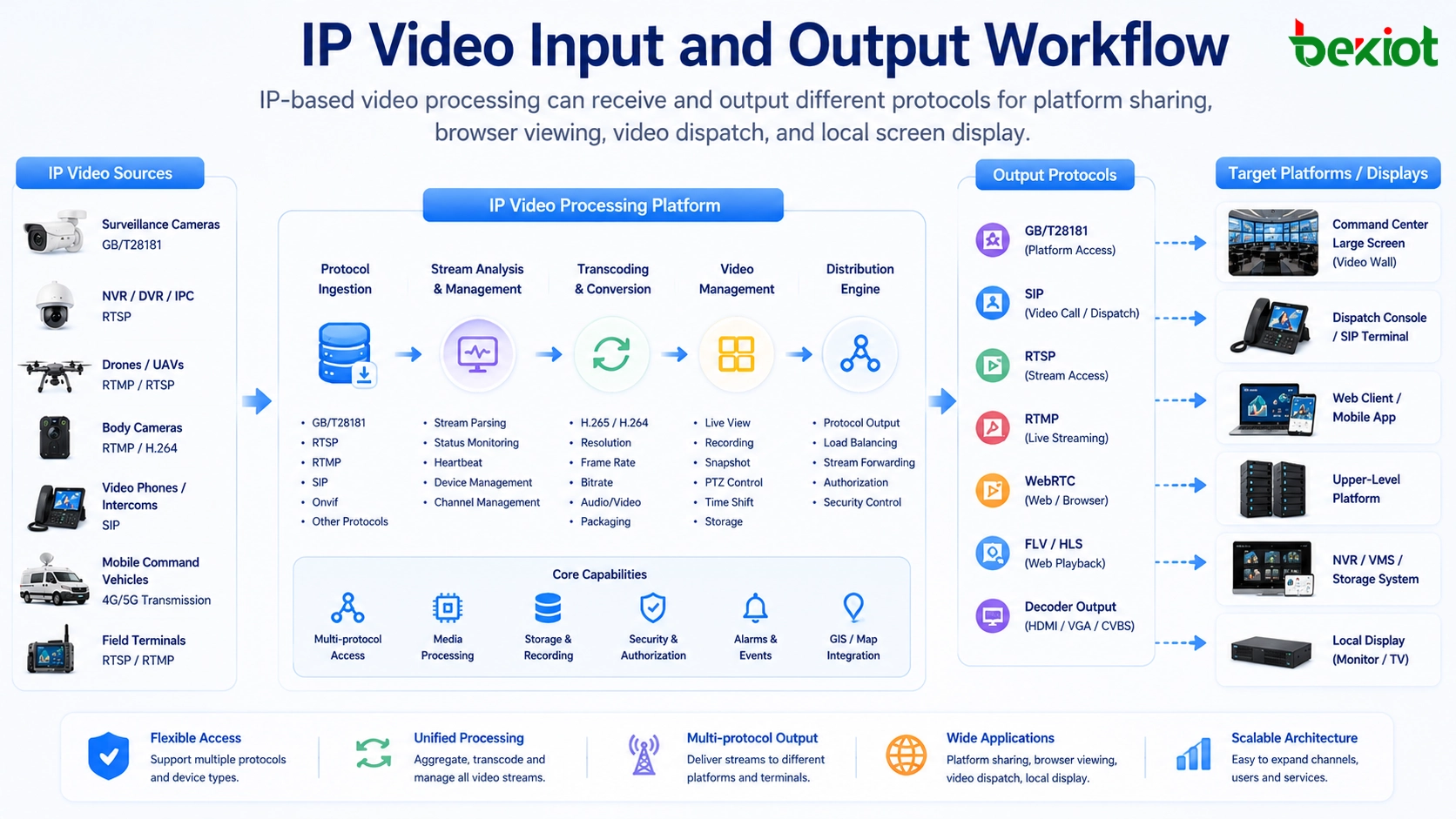

A saída não está mais limitada às telas locais

Em sistemas mais antigos, a saída de vídeo geralmente significava enviar sinais HDMI para um monitor, tela grande ou parede de vídeo. Em projetos modernos de comando e comunicação, a saída de vídeo é muito mais ampla. Um único fluxo de vídeo pode precisar ser enviado para uma plataforma de nível superior, um console de despacho local, um navegador web, um cliente móvel, um servidor de gravação, um sistema especialista remoto ou um centro de coordenação de emergência.

A saída baseada em IP torna essa distribuição muito mais fácil. O mesmo fluxo de entrada pode ser convertido e encaminhado para diferentes destinos através de diferentes protocolos. Por exemplo, um sistema pode emitir vídeo através de SIP para comunicação por vídeo, através de GB/T28181 para plataformas de vídeo governamentais ou de segurança pública, através de WebRTC para visualização no navegador de baixa latência, e através de FLV ou outros formatos para pré-visualização local e monitoramento baseado na web.

Quando um dispositivo de exibição ainda requer HDMI, um decodificador pode ser colocado perto da tela. A transmissão de longa distância pode permanecer baseada em IP, e o HDMI aparece apenas no ponto de exibição final. Isso reduz longas extensões de cabo HDMI, melhora a flexibilidade de implantação e permite que o vídeo seja transmitido por links de rede ou fibra mais longos.

O controle de software torna o vídeo mais fácil de gerenciar

Assim que os sinais de vídeo são processados como fluxos IP, o gerenciamento pode passar da comutação física de cabos para o controle baseado em software. Os operadores podem visualizar fontes de vídeo, selecionar canais, alternar layouts, criar visualizações de tela dividida, enviar fluxos para plataformas, iniciar sessões de conferência e gerenciar terminais remotos por meio de uma interface unificada.

Isso é muito mais prático do que depender apenas da comutação de matriz HDMI. Uma matriz tradicional pode comutar sinais, mas geralmente não pode fornecer comunicação de vídeo completa, conferências multipartidárias, encaminhamento de protocolo, controle remoto ou coordenação em nível de plataforma. O processamento baseado em IP permite que o gerenciamento de vídeo se torne parte do fluxo de trabalho de comunicação, em vez de uma função separada apenas de exibição.

Para centros de comando, isso significa que o operador pode rapidamente puxar uma fonte de vídeo de campo para uma tela de despacho, compartilhá-la com um especialista remoto, enviá-la para uma plataforma de nível superior ou combiná-la com comunicação por voz. Para veículos de emergência, significa que o veículo pode receber várias fontes de campo e encaminhar o vídeo selecionado para o centro de comando sem reconstruir a estrutura de cabeamento físico.

A conversão de protocolo é o verdadeiro desafio técnico

A maior dificuldade na transformação do vídeo IP não é simplesmente a transmissão pela rede. O verdadeiro desafio é a diversidade de protocolos. Diferentes dispositivos de vídeo podem usar diferentes protocolos de mídia, métodos de autenticação, codecs, resoluções, taxas de bits, taxas de quadros, formatos de áudio e mecanismos de transporte. Mesmo quando dois dispositivos afirmam suportar vídeo IP, eles podem não ser diretamente compatíveis.

Portanto, uma plataforma prática de agregação e processamento de vídeo deve resolver vários problemas ao mesmo tempo. Ela precisa receber diferentes formatos de fluxo, identificar os parâmetros de mídia, converter formatos incompatíveis, ajustar a resolução do vídeo quando necessário, adaptar a taxa de bits às condições da rede, sincronizar áudio e vídeo e emitir o formato necessário para cada plataforma de destino.

Por exemplo, um fluxo de vídeo de drone pode precisar de alta compressão para backhaul remoto, uma câmera corporal pode precisar de uplink estável em condições de rede fraca, uma plataforma de vigilância pode exigir registro GB/T28181, e uma tela de comando baseada em navegador pode exigir WebRTC ou pré-visualização compatível com a web. Esses requisitos não podem ser resolvidos apenas por uma matriz HDMI simples ou um codificador básico.

Implantação menor com maior integração

Uma grande vantagem do processamento de vídeo baseado em IP é a miniaturização do sistema. Em uma estrutura tradicional, diferentes funções podem exigir equipamentos de matriz HDMI separados, codificadores, decodificadores, processadores de áudio, terminais de videoconferência, servidores de encaminhamento de fluxo e dispositivos de controle. Isso aumenta o espaço no rack, o consumo de energia, o cabeamento e a carga de trabalho de manutenção.

Com um dispositivo integrado de agregação de áudio e vídeo, muitas dessas funções podem ser combinadas em uma plataforma compacta. O sistema pode receber vídeo IP, processar fluxos de vídeo, converter protocolos, suportar comunicação por vídeo, emitir para múltiplas plataformas e fornecer controle unificado a partir de uma interface de software.

Isso é valioso para pequenos postos de comando, veículos de comando de emergência, postos de incêndio empresariais, salas de despacho de parques, locais temporários de emergência e operações móveis. Esses cenários geralmente precisam de forte capacidade de integração de vídeo, mas não podem aceitar gabinetes grandes, cabeamento complexo, alto consumo de energia ou processos de manutenção pesados.

Melhor suporte para fluxos de trabalho de comando e despacho

A integração de vídeo não é mais apenas sobre ver imagens. Em cenários modernos de comando, o vídeo deve funcionar junto com voz, mapas, alarmes, relatórios de campo, contatos de emergência e procedimentos de despacho. Um fluxo de vídeo pode se tornar parte de um registro de incidente, uma decisão de comando, uma consulta remota, uma conferência multipartidária ou um processo de coordenação interdepartamental.

Quando o vídeo é baseado em IP, é mais fácil conectá-lo a plataformas de despacho e sistemas de comunicação. Uma fonte de vídeo de campo pode ser associada a um local, veículo, pessoa, evento de alarme ou tarefa. Os operadores podem usar o vídeo como parte da cadeia de comunicação completa, em vez de tratá-lo como um sinal de tela isolado.

Por exemplo, em um veículo de comando de emergência, o sistema pode receber imagens de drone, vídeo de câmera corporal, feeds de câmera de veículo e chamadas de vídeo de pessoal de campo. O despachante pode selecionar fontes-chave, criar um layout de tela dividida, abrir uma videoconferência e enviar fluxos importantes para o centro de comando. Esse fluxo de trabalho é difícil de alcançar apenas com comutação HDMI.

A Becke Telcom pode ser levemente integrada neste tipo de arquitetura por meio de suas soluções de comunicações convergentes e despacho. Em projetos que combinam comunicação SIP, terminais de campo, acesso a vídeo, paging, alarmes e coordenação de centro de comando, uma camada de processamento de vídeo baseada em IP pode ajudar a plataforma de despacho a receber e distribuir informações visuais com mais eficiência.

Comparação com um projeto tradicional baseado em matriz

able

O planejamento de rede ainda é importante

Embora o processamento de vídeo baseado em IP reduza a complexidade do cabeamento físico, isso não significa que qualquer rede possa transportar vídeo sem problemas. O tráfego de vídeo requer planejamento cuidadoso, especialmente quando muitos fluxos de alta definição são transmitidos ao mesmo tempo. Largura de banda, latência, perda de pacotes, jitter, capacidade do switch, design de uplink, política de firewall e configuração de QoS podem afetar a experiência de visualização final.

Para salas de comando locais, uma infraestrutura de rede gigabit ou de maior velocidade é geralmente recomendada. Para veículos de comando móveis, o sistema pode combinar LAN a bordo, links 4G/5G, links via satélite, pontes sem fio privadas e acesso por fibra quando disponível. Para locais remotos, o projeto deve considerar a largura de banda de uplink, a estratégia de compressão, o comportamento de reconexão e o buffer local.

Quando o vídeo precisa ser enviado para uma plataforma de nível superior, a equipe do projeto também deve confirmar o protocolo de recepção, o requisito de codec, o método de autenticação, a lógica de registro do canal, a regra de nomenclatura do fluxo e a concorrência da plataforma. Esses detalhes determinam se o vídeo pode ser conectado suavemente depois que a rede física estiver pronta.

Um sistema de vídeo IP bem-sucedido depende tanto da capacidade de processamento de mídia quanto do design de rede. Apenas o suporte a protocolos não é suficiente se a largura de banda, o roteamento, a segurança e a integração com a plataforma não forem planejados corretamente.

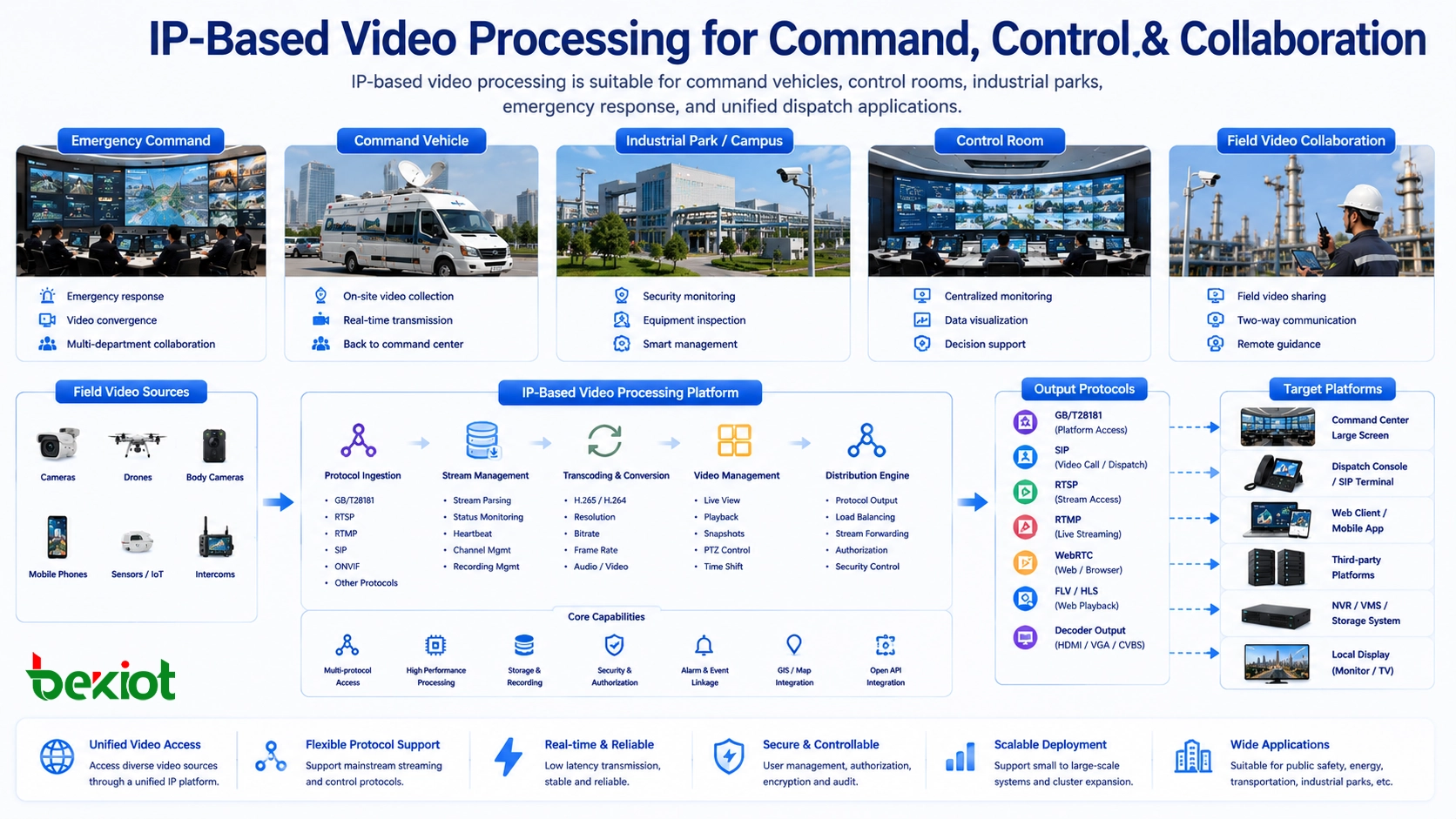

Onde esta arquitetura é mais valiosa

O processamento de vídeo baseado em IP é especialmente valioso em projetos que precisam de muitas fontes de vídeo, distribuição flexível, visualização remota, implantação compacta e integração com sistemas de comunicação. Os ambientes típicos incluem veículos de comando de emergência, postos de comando temporários, salas de despacho de segurança pública, centros de controle de parques industriais, postos de incêndio empresariais, centros de gerenciamento de tráfego, locais de operação de energia e salas de segurança de grandes instalações.

Em um projeto de resposta a emergências, o sistema pode receber vídeo móvel de campo e encaminhá-lo em tempo real para o centro de comando. Em um parque industrial, pode agregar câmeras fixas, terminais de inspeção e fontes de vídeo relacionadas a alarmes. Em um projeto de transporte, pode conectar vídeo de veículos, câmeras de beira de estrada e telas de sala de controle. Em um grande campus empresarial, pode combinar vídeo, voz, interfone, paging e fluxos de trabalho de resposta a incidentes.

O requisito comum por trás desses cenários não é apenas a exibição de vídeo. O verdadeiro requisito é uma tomada de decisão mais rápida, melhor consciência situacional, expansão mais simples do sistema e coordenação mais eficiente entre a equipe de campo e o centro de comando.

Lista de verificação de implementação para o projeto

Antes de implantar uma solução de processamento de vídeo baseada em IP, a equipe do projeto deve primeiro listar todas as fontes de vídeo necessárias. Isso inclui tipos de câmera, marcas de dispositivos, protocolos de acesso, resolução, taxa de bits, taxa de quadros, requisito de áudio, requisito de controle e se a comunicação bidirecional é necessária.

O segundo passo é definir os destinos de saída. Alguns fluxos podem precisar ir para uma parede de vídeo, outros para uma interface de navegador, outros para uma plataforma GB/T28181 de nível superior, outros para um sistema de comunicação por vídeo SIP, e outros para um servidor de gravação ou armazenamento. Cada destino pode exigir diferentes parâmetros de codificação e transporte.

O terceiro passo é o planejamento de rede e capacidade. O projeto deve estimar o número de fluxos simultâneos, a largura de banda total, a necessidade de uplink, a demanda de armazenamento, a carga de decodificação, a capacidade de transcodificação de CPU ou hardware e o método de failover. Se o sistema for usado em cenários de emergência ou segurança industrial, a redundância e os links de backup devem ser considerados desde o início.

A etapa final é o design operacional. O sistema deve ser fácil de usar pelos despachantes. Os operadores devem ser capazes de pré-visualizar fontes, alternar layouts, enviar fluxos, iniciar conferências, controlar terminais e verificar o status do sistema sem lidar com parâmetros de engenharia complexos durante uma emergência.

Benefícios de longo prazo para os proprietários do sistema

Para os proprietários do sistema, o valor de longo prazo do processamento de vídeo baseado em IP não é apenas a menor complexidade do cabeamento. Também melhora a adaptabilidade do sistema. Quando novas câmeras, drones, dispositivos móveis ou plataformas são adicionados, o sistema muitas vezes pode ser expandido por meio de configuração de rede, adaptação de protocolo ou atualização de software, em vez de reconstruir toda a estrutura de cabeamento de vídeo.

Também melhora a manutenibilidade. Os engenheiros podem monitorar o estado do fluxo, verificar o estado online do dispositivo, diagnosticar problemas de protocolo e ajustar parâmetros de vídeo do lado da plataforma. Isso é mais eficiente do que rastrear um grande número de cabos HDMI, conversores, divisores e portas de matriz em um rack lotado ou gabinete de veículo.

Para aplicações de comando, melhora a colaboração. O vídeo pode ser compartilhado entre departamentos, enviado a especialistas remotos, combinado com reuniões de voz, vinculado a eventos de despacho e exibido em diferentes terminais de acordo com o fluxo de trabalho. Isso torna o vídeo uma parte prática do sistema de comando, em vez de uma ilha visual separada.

Perguntas Frequentes

O processamento de vídeo baseado em IP substitui completamente o HDMI?

Nem sempre. O HDMI ainda é útil para a saída de exibição final, telas locais e alguns equipamentos dedicados. Em muitos projetos, a melhor abordagem é usar IP para transmissão de longa distância, gerenciamento de fluxo, conversão de protocolo e compartilhamento de plataforma, enquanto se usam decodificadores HDMI apenas perto do dispositivo de exibição final.

Por que protocolos como GB/T28181, RTSP, RTMP, SIP, WebRTC e FLV são importantes?

Diferentes dispositivos e plataformas usam diferentes protocolos de mídia. GB/T28181 é comum em plataformas de vídeo governamentais e de segurança, RTSP é amplamente usado por câmeras IP, RTMP é frequentemente usado para fluxos de trabalho de transmissão ao vivo, SIP suporta comunicação por vídeo, WebRTC suporta visualização no navegador de baixa latência, e FLV pode ser usado para pré-visualização na web em alguns sistemas.

Um único dispositivo realmente pode lidar com muitos canais de vídeo?

Depende do desempenho do hardware, da capacidade da rede, do tipo de codec, da resolução, da taxa de bits e se a transcodificação é necessária. Em projetos adequados, um dispositivo de agregação compacto com rede gigabit pode receber um grande número de fluxos IP, mas a capacidade real deve ser calculada de acordo com os requisitos do projeto.

Qual é o maior risco na integração de vídeo IP?

O maior risco é assumir que todos os fluxos de vídeo IP são automaticamente compatíveis. Na realidade, diferentes codecs, resoluções, taxas de bits, taxas de quadros, métodos de transporte e regras de autenticação podem criar problemas de integração. Um projeto deve verificar a compatibilidade do protocolo e os requisitos de transcodificação antes da implantação.

Quais projetos mais se beneficiam com esta arquitetura?

Projetos com muitas fontes de vídeo, espaço de instalação limitado, necessidades de visualização remota, implantação móvel, conexão com plataforma de nível superior ou fluxos de trabalho de comando e despacho se beneficiam mais. Exemplos incluem veículos de comando de emergência, postos de incêndio empresariais, salas de controle de parques industriais, centros de despacho de segurança pública e sistemas de comando de transporte.
