Um telefone magneto é um tipo antigo de telefone que usa um gerador magneto acionado por manivela para produzir corrente de toque. Antes das centrais automáticas, da comutação digital, do VoIP e das redes telefônicas modernas, os telefones magneto permitiam que os usuários chamassem outro telefone ou acionassem uma telefonista de central manual girando uma manivela na lateral do aparelho.

Esses telefones foram amplamente associados a sistemas de bateria local, linhas rurais, comunicação de campo, comunicação ferroviária, áreas de mineração, telefones militares de campanha, propriedades, fazendas e primeiras centrais manuais. Seu projeto representa uma etapa importante da história das comunicações: o usuário gerava localmente o sinal de chamada, enquanto a transmissão da voz dependia de um circuito de fala separado alimentado por baterias locais.

A ideia de chamada por manivela

A característica mais reconhecível desse telefone é a manivela. Quando o usuário gira a manivela, um pequeno gerador dentro do telefone produz corrente alternada. Essa corrente é enviada pela linha para tocar uma campainha no outro extremo ou alertar uma telefonista em uma central manual.

Isso era útil porque as primeiras redes telefônicas nem sempre forneciam alimentação centralizada para o toque. Em muitos sistemas rurais ou pequenos sistemas privados, o próprio telefone do usuário precisava criar o sinal elétrico necessário para chamar atenção. A manivela, portanto, não era decorativa; era o mecanismo de sinalização.

Em uma ligação ponto a ponto simples, girar a manivela podia tocar a campainha de outro telefone conectado ao mesmo par de fios. Em um sistema baseado em central, podia acender um sinal ou acionar um indicador na mesa da telefonista, mostrando que um assinante queria fazer uma chamada.

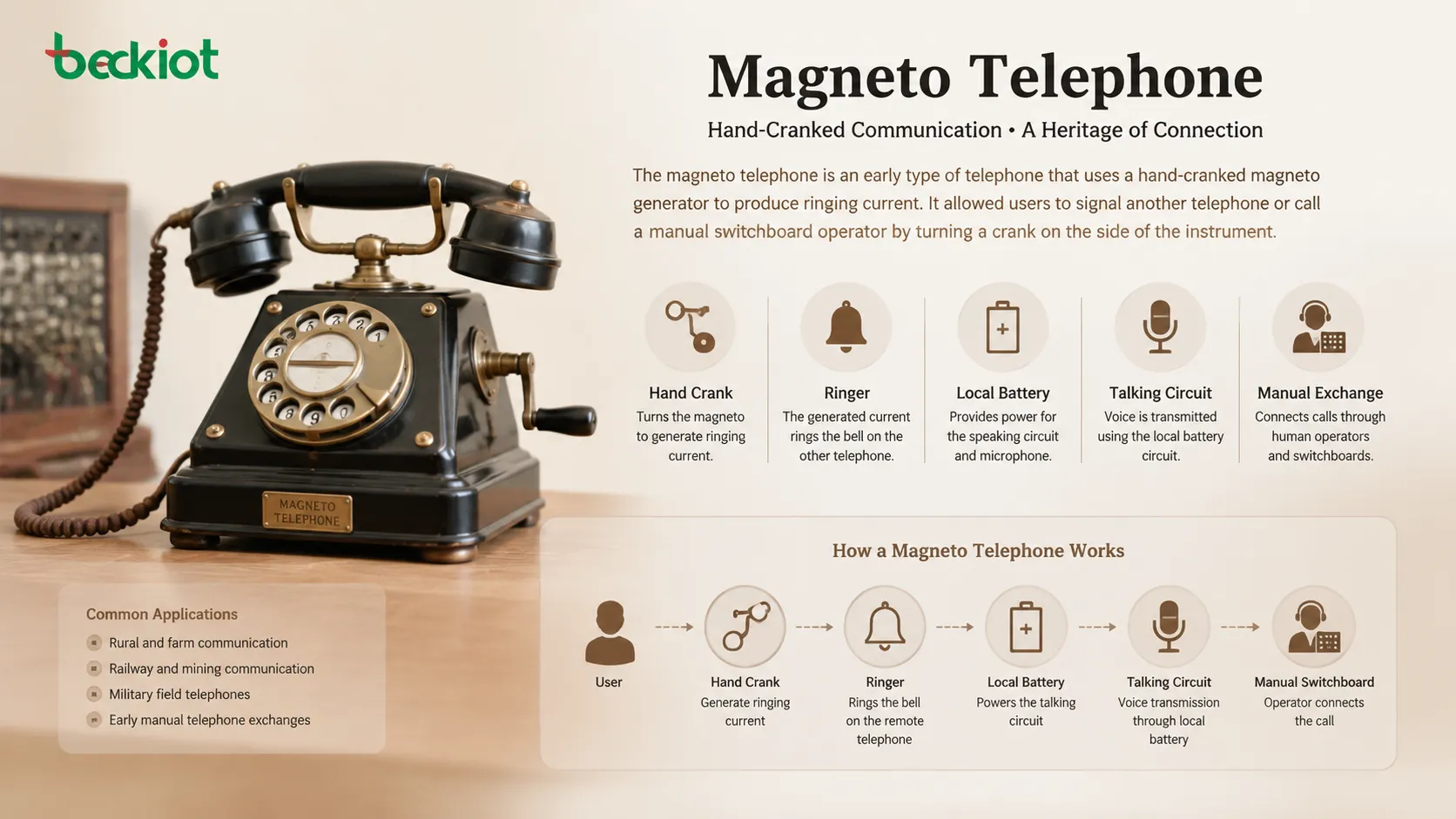

Princípio de funcionamento por trás da manivela

Gerador magneto

O gerador magneto é um pequeno gerador elétrico movido manualmente. Normalmente possui ímãs permanentes, uma armadura giratória, engrenagens e uma manivela. Quando o usuário gira a manivela, o mecanismo de engrenagens faz a armadura girar rapidamente dentro do campo magnético.

Esse movimento gera uma corrente alternada adequada para tocar campainhas eletromecânicas. Quanto mais rápida e constante for a rotação da manivela, mais forte e consistente será o sinal de chamada.

Circuito de toque

O circuito de toque é separado do caminho normal de fala. Quando a manivela é girada, a saída do magneto é conectada à linha para que a corrente de toque chegue à campainha remota ou ao indicador da central.

Muitos projetos incluem uma chave que mantém o magneto desconectado do circuito de conversação quando ele não está em uso. Isso impede que o circuito do gerador interfira na comunicação de voz normal.

Bateria local para voz

Muitos telefones magneto também são telefones de bateria local. Isso significa que o transmissor de fala, geralmente um microfone de carbono, recebe energia de pilhas secas ou úmidas instaladas perto ou dentro do telefone.

A bateria normalmente não fornece a corrente de toque. Em vez disso, ela alimenta o circuito de fala para que a voz module a corrente elétrica e viaje pela linha até o telefone receptor.

Receptor e transmissor

O transmissor converte as vibrações da voz do falante em variações elétricas. O receptor na outra extremidade converte essas variações elétricas novamente em som. Nos primeiros telefones, o transmissor e o receptor eram frequentemente peças separadas, com o transmissor fixado ao corpo do aparelho e o receptor segurado junto ao ouvido.

Em comparação com os telefones modernos, a qualidade de áudio era limitada, mas o princípio foi revolucionário para sua época. Ele permitiu que palavras faladas viajassem por fios em tempo real.

Principais componentes do aparelho

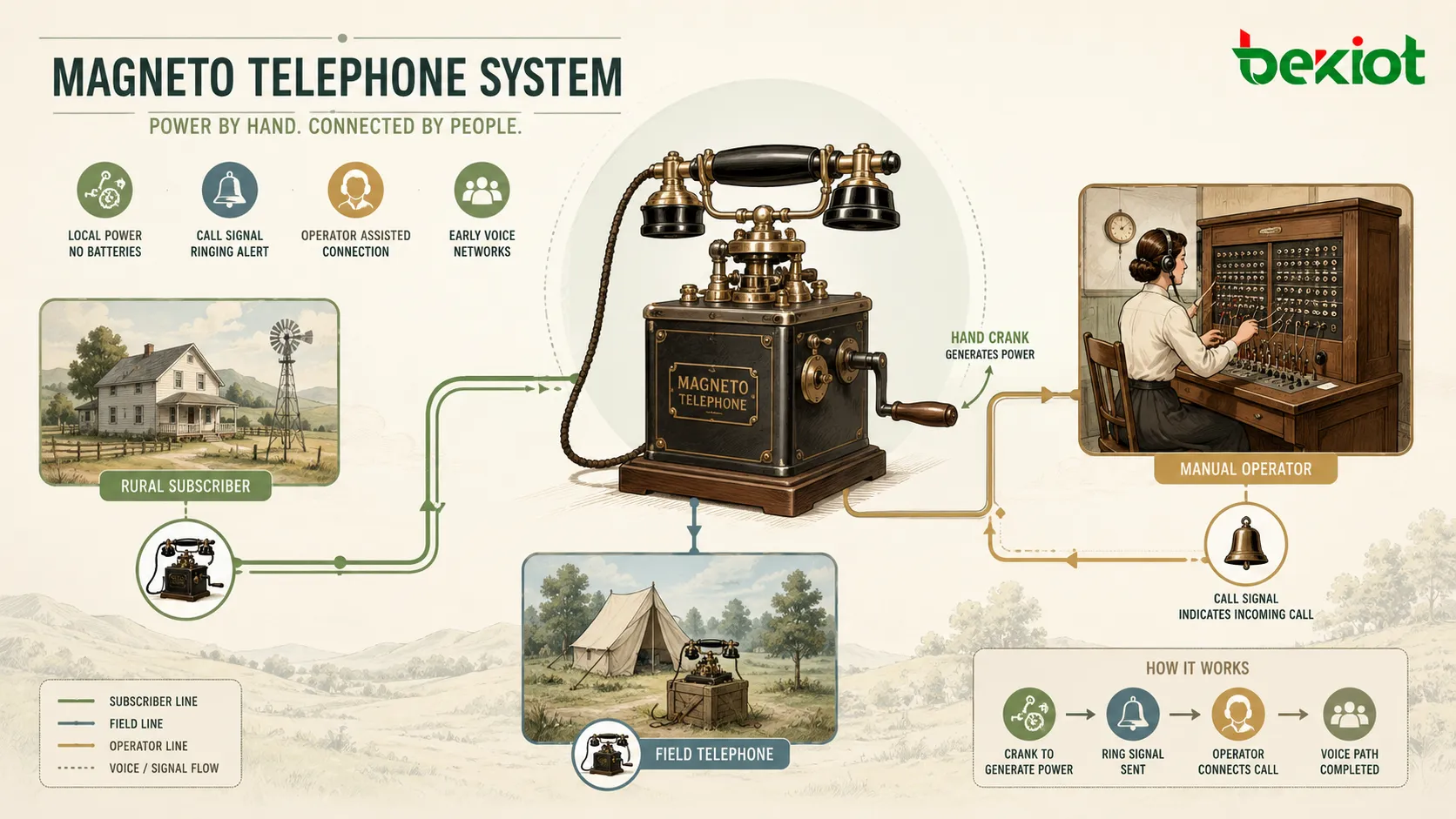

Sequência típica de chamada

Primeiro, o usuário levantava o receptor ou preparava o aparelho para a chamada. Depois girava a manivela para gerar corrente de toque. Se o telefone estivesse conectado a outro assinante em uma linha simples, a campainha remota tocava. Se estivesse conectado a uma central manual, a telefonista recebia o sinal.

Depois que a pessoa chamada ou a telefonista respondia, o circuito de fala ficava ativo. A bateria local alimentava o transmissor e os dois usuários falavam pela linha. Quando a conversa terminava, o receptor era recolocado no gancho, abrindo ou alterando o circuito conforme o projeto do telefone.

Nos sistemas de central manual, a telefonista tinha um papel central. O assinante girava a manivela, falava com a telefonista, solicitava o destino e aguardava enquanto a telefonista conectava a chamada inserindo cordões no quadro de comutação.

O telefone magneto combinava ação mecânica e comunicação elétrica: a manivela criava o sinal de chamada, enquanto o circuito de fala alimentado por bateria transportava a voz.

Contexto histórico

Primeiras redes manuais

Nos primeiros anos da telefonia, a discagem automática ainda não existia. As chamadas eram normalmente conectadas por telefonistas em centrais manuais. Os assinantes precisavam de uma forma de sinalizar a telefonista, e o magneto acionado por manivela ofereceu uma solução prática.

Esse projeto foi especialmente útil quando o serviço telefônico se expandiu para áreas onde a alimentação centralizada e a infraestrutura avançada de centrais ainda não estavam disponíveis. O próprio telefone podia gerar o sinal de toque, reduzindo a dependência de equipamentos externos complexos.

Uso rural e em linhas longas

As linhas telefônicas rurais frequentemente percorriam longas distâncias e atendiam pequenas comunidades. Instalar e manter sistemas centralizados de bateria e toque podia ser caro ou pouco prático. Por isso, os telefones magneto de bateria local eram comuns em fazendas, propriedades, vilarejos e locais de trabalho remotos.

Algumas linhas rurais eram linhas compartilhadas, nas quais vários assinantes usavam a mesma linha física. Diferentes padrões de toque podiam identificar qual assinante estava sendo chamado. Os usuários precisavam ouvir o toque designado, o que tornava o uso do telefone parcialmente técnico e parcialmente social.

Comunicação de campo e militar

Telefones de campo baseados em magneto também eram usados em sistemas temporários ou robustos. Eles podiam ser conectados por um par de fios e operar sem uma central moderna. Isso os tornava úteis para linhas militares de campo, manutenção ferroviária, mineração, canteiros de obras e postos de comando temporários.

A capacidade de gerar localmente um sinal de chamada era valiosa em lugares onde o serviço telefônico comercial não estava disponível ou era pouco confiável.

Transição para sistemas de bateria comum

À medida que as redes telefônicas se tornaram mais avançadas, muitos sistemas passaram da operação com bateria local para a operação com bateria comum. Nos sistemas de bateria comum, a central fornecia energia à linha do assinante, e os usuários não precisavam mais manter baterias locais para a transmissão normal da fala.

Essa mudança simplificou a manutenção e melhorou a consistência do serviço. Com o tempo, centrais automáticas, telefones de disco, comutação eletrônica e redes digitais substituíram os antigos sistemas com manivela na maioria das redes públicas.

Por que essa tecnologia foi importante

O projeto magneto ajudou a tornar a telefonia inicial prática fora dos grandes centros urbanos. Ele dava aos assinantes uma forma de chamar atenção sem exigir uma central totalmente alimentada para todas as funções. Isso apoiou a expansão da comunicação de voz em ambientes rurais, industriais e temporários.

Também introduziu ideias importantes que continuaram nas telecomunicações posteriores: sinalização de chamada, comutação de circuitos, supervisão de linha, alimentação local, conexão assistida por telefonista e início de chamada controlado pelo usuário. Embora a manivela tenha desaparecido do uso diário, a necessidade de sinalizar, rotear e supervisionar chamadas permaneceu central no projeto das redes telefônicas.

Do ponto de vista histórico, o aparelho representa a transição de métodos de comunicação puramente manuais para redes elétricas de voz organizadas. Era simples o bastante para uso em campo, mas potente o suficiente para permitir contato de voz em tempo real a distância.

Vantagens na comunicação inicial

Sinalização independente

O telefone podia gerar seu próprio sinal de toque. Isso o tornava útil em locais onde a corrente central de toque não estava disponível ou onde a linha precisava operar de forma independente.

A sinalização independente também tornou possíveis linhas privadas simples. Dois locais podiam ser ligados por um par de fios e usar a manivela para chamar um ao outro.

Adequado para áreas remotas

O equipamento podia operar em áreas rurais ou isoladas com infraestrutura limitada. Enquanto a linha estivesse íntegra e as baterias fossem mantidas, os usuários podiam se comunicar por distâncias significativas.

Isso ajudou fazendas, ferrovias, minas, propriedades, unidades militares e pequenas comunidades a estabelecer enlaces de voz antes que as redes modernas chegassem até elas.

Projeto simples e reparável

Embora o dispositivo fosse mecânico e elétrico, muitas peças eram compreensíveis e reparáveis. Campainhas, manivelas, terminais, baterias, ganchos e fiação podiam ser frequentemente inspecionados de forma direta.

Essa praticidade era importante em uma época em que suporte técnico especializado nem sempre estava por perto.

Limitações e problemas práticos

Manutenção da bateria

As baterias locais precisavam de inspeção e substituição. Células úmidas podiam vazar, e pilhas secas acabavam perdendo energia. Se a bateria estivesse fraca, a transmissão da fala podia piorar mesmo que o circuito de toque ainda funcionasse.

Esse esforço de manutenção foi uma das razões pelas quais os sistemas de bateria comum se tornaram atraentes posteriormente.

Processo manual de chamada

Os usuários tinham que girar a manivela e muitas vezes depender de uma telefonista. Não havia discagem direta por teclado, roteamento automático nem seleção instantânea de número. O processo era mais lento que a telefonia moderna.

Nos sistemas de linha compartilhada, a privacidade era limitada porque vários assinantes podiam usar a mesma linha e às vezes ouvir conversas.

Qualidade de áudio limitada

Os primeiros transmissores, receptores, baterias e condições de linha limitavam a clareza da voz. Linhas longas, isolamento ruim, baterias fracas, umidade e interferência podiam reduzir a qualidade da fala.

O sistema funcionava bem o suficiente para a comunicação prática, mas não podia igualar a clareza, confiabilidade e conveniência das tecnologias telefônicas posteriores.

Dependência de linhas físicas

Como outros telefones com fio, o sistema dependia de fios de linha intactos. Fios rompidos, corrosão, conexões ruins e danos causados pelo clima podiam interromper o serviço.

Sistemas de campo e rurais exigiam inspeção regular das linhas, especialmente em áreas expostas a tempestades, animais, obras ou terreno difícil.

Relevância moderna e preservação

Hoje, os telefones magneto são estudados principalmente por colecionadores, museus, historiadores, engenheiros de telecomunicações, restauradores de antiguidades e pessoas interessadas na história da comunicação. Eles são frequentemente restaurados como itens de exposição, ferramentas educativas ou demonstrações funcionais de linhas privadas.

Alguns princípios continuam úteis para compreender os sistemas modernos de comunicação. A diferença entre sinalização e fala, a necessidade de energia, o papel das chaves e a importância das condições da linha permanecem relevantes, embora o hardware tenha mudado drasticamente.

A restauração deve ser feita com cuidado. Baterias antigas podem vazar, o isolamento da fiação pode estar frágil e os geradores magneto podem produzir tensões desagradáveis ou potencialmente inseguras quando acionados. Equipamentos antigos não devem ser ligados a redes telefônicas modernas sem interface adequada e avaliação especializada.

Comparação com sistemas telefônicos posteriores

FAQ

Dois telefones magneto antigos ainda podem se chamar?

Sim. Em uma instalação privada de demonstração, duas unidades compatíveis muitas vezes podem ser conectadas com fiação e baterias adequadas. No entanto, a condição dos aparelhos, da linha, da campainha e das baterias deve ser verificada primeiro.

A manivela é usada para falar?

Não. A manivela é usada principalmente para sinalização e toque. A comunicação de voz usa o transmissor, o receptor, o circuito de linha e a bateria local ou outra fonte de alimentação de fala.

Por que alguns aparelhos antigos têm baterias internas grandes?

Muitos aparelhos antigos usavam baterias locais para alimentar o transmissor de carbono. Essas baterias eram necessárias para a transmissão da fala, não apenas para o toque.

Um telefone de manivela pode ser ligado a uma linha moderna?

Ele não deve ser conectado diretamente sem equipamento de interface apropriado. As redes modernas usam sinalização e condições elétricas diferentes, e o gerador magneto pode não ser compatível com equipamentos telefônicos modernos.

Por que esses telefones atraem colecionadores?

Eles são populares entre colecionadores porque combinam peças mecânicas visíveis, engenharia elétrica inicial, trabalho artesanal em madeira ou metal e importância histórica. Também mostram como os usuários de telefone geravam manualmente os sinais de chamada.
