Um sistema de comando e despacho multimídia integra chamadas de voz, comunicação por rádio, fluxos de vídeo, localização GIS, alertas de emergência e informações de campo em um único ambiente operacional. Ao contrário de um sistema de despacho convencional baseado principalmente em áudio telefônico, ele permite que os operadores vejam o que está acontecendo, localizem o pessoal, comuniquem-se através de diferentes redes e registrem todo o processo de resposta.

O equipamento necessário depende dos recursos de comunicação já disponíveis no local. Uma fábrica pode precisar conectar telefones industriais, sistemas de rádio e vigilância por vídeo. Um operador de transporte pode focar na cobertura de rádio, usuários móveis e rastreamento GIS. Uma organização de segurança pública também pode exigir planos de incidentes, retorno de vídeo, gravação e comunicação entre vários departamentos.

O objetivo do sistema não é simplesmente colocar mais dispositivos em uma rede IP. Seu valor vem de transformar recursos de comunicação separados em um processo de resposta coordenado. Os operadores devem ser capazes de receber um evento, identificar a área afetada, contatar o pessoal adequado, monitorar o progresso e recuperar um registro completo sem ter que se mover entre múltiplos sistemas independentes.

Comece com o processo de resposta operacional

A seleção do equipamento deve começar pela forma como um incidente é detectado, relatado e tratado. O sistema deve suportar toda a cadeia operacional, em vez de fornecer uma coleção de dispositivos de comunicação desconectados.

Um processo de resposta típico inclui:

1. Recebimento de um alarme, chamada telefônica, mensagem de rádio ou evento de vídeo.

2. A plataforma identifica a fonte, localização e departamento responsável.

3. O despachante verifica a situação através de voz, vídeo ou informações GIS.

4. As equipes relevantes são contatadas por meio de telefones, rádios, terminais móveis ou canais de sonorização.

5. Instruções predefinidas ou planos de emergência são ativados quando necessário.

6. Chamadas, gravações, mensagens e ações do operador são armazenadas para revisão posterior.

Esse fluxo de trabalho determina quais servidores, gateways, consoles e terminais são necessários. Também ajuda a prevenir um problema comum de implantação: comprar dispositivos individualmente sem confirmar se eles podem trocar áudio, sinalização, vídeo e informações de status.

Cada caminho de comunicação deve ser mapeado antes da finalização da lista de equipamentos. O projeto deve identificar quem inicia a comunicação, qual rede a transporta, qual operador a recebe e o que acontece se a rota principal não estiver disponível. Isso revela interfaces ausentes e requisitos de backup antes do início da instalação.

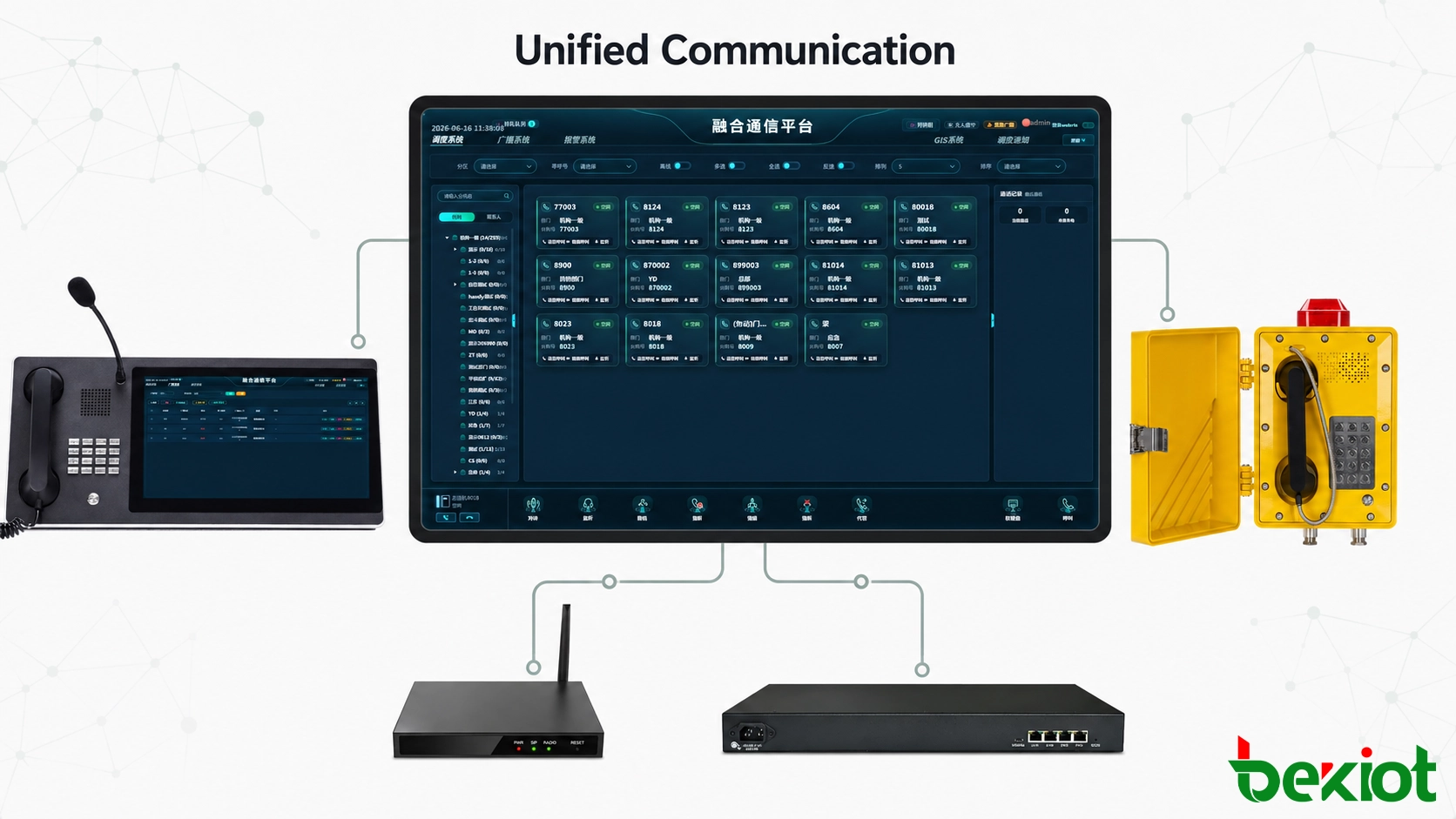

A plataforma de comunicação forma o núcleo do sistema

A plataforma central fornece os serviços de controle e aplicação usados pelos despachantes e dispositivos conectados. Ela gerencia usuários, organizações, recursos de comunicação, permissões, grupos e registros operacionais a partir de uma interface unificada.

Uma plataforma adequada pode incluir as seguintes capacidades:

• Chamadas de voz individuais, em grupo e de emergência

• Chamadas de vídeo, retorno de vídeo ao vivo e distribuição de vídeo

• Comunicação por push-to-talk (PTT) através de redes privadas ou públicas

• Posicionamento GIS e rastreamento de pessoal móvel

• Instruções de despacho e confirmação de status

• Gerenciamento de planos de emergência e procedimentos de resposta

• Gravação de áudio, gravação de vídeo e registros de operações

• Integração com sistemas de alarme, vigilância e sistemas empresariais

A gravação é especialmente importante em ambientes de comando. A plataforma deve preservar chamadas, sessões PTT, eventos de vídeo e ações de despacho com carimbos de data/hora precisos. Esses registros suportam a reconstrução de incidentes, a avaliação operacional e o rastreamento de responsabilidades.

A plataforma também deve permitir que os recursos de comunicação apareçam em termos operacionais. Em vez de exibir um rádio pelo número da porta ou um telefone pelo endereço técnico, o console pode mostrar nomes como Equipe de Segurança, Rádio de Manutenção, Portão Norte, Sala de Controle ou Grupo de Emergência.

As permissões baseadas em função são igualmente importantes. Um operador de rotina pode precisar apenas de acesso a departamentos e canais atribuídos, enquanto um supervisor pode exigir chamadas entre departamentos, ativação de grupos de emergência e revisão de gravações. Separar as permissões diárias das autoridades de emergência reduz a operação acidental, mantendo as funções críticas disponíveis para usuários autorizados.

Em implantações com vários locais, a plataforma deve manter uma estrutura de diretório e recursos consistente entre a sede, filiais e instalações remotas. Os recursos locais podem permanecer associados aos seus sites físicos, enquanto canais selecionados, ramais e informações de incidentes são compartilhados com um centro de comando central.

Solução relacionada: Sistema de Comunicação Convergente da Becke conecta recursos de voz, vídeo, rádio, despacho, alarmes e comunicações de campo através de uma plataforma operacional unificada.

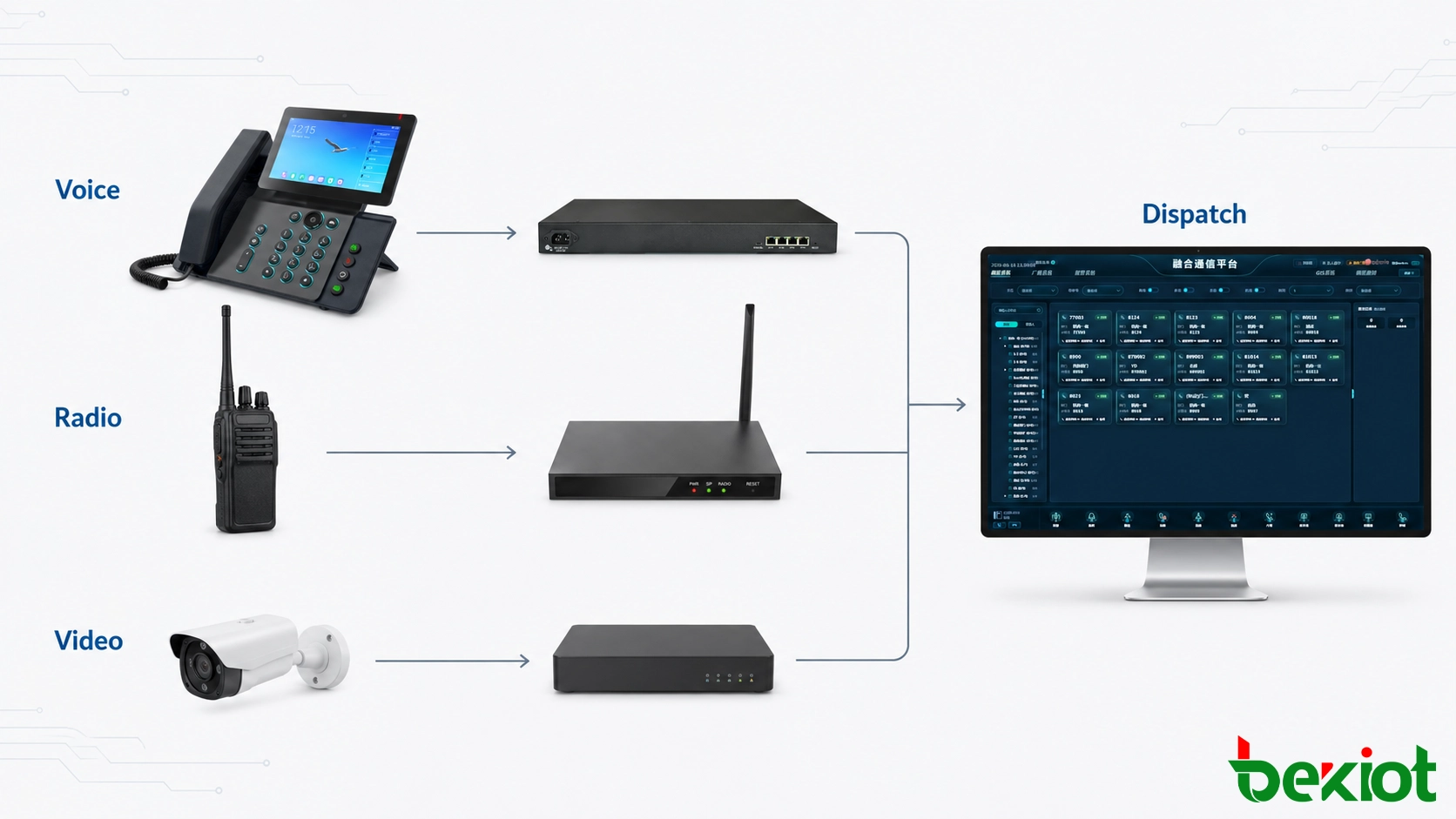

Os gateways conectam redes anteriormente separadas

A maioria dos projetos contém equipamentos construídos em épocas diferentes e baseados em protocolos diferentes. Os gateways preservam o valor desses sistemas existentes, tornando seus recursos de comunicação disponíveis para a plataforma central.

A seleção do gateway deve ser baseada nas interfaces e funções de controle disponíveis em ambos os lados da conexão. A conversão de áudio por si só pode ser suficiente para um caminho de chamada básico, mas a integração operacional também pode exigir status da chamada, identificação do chamador, controle PTT, seleção de canal ou relatório de falhas.

Gateways de voz

Um gateway de voz é usado quando a plataforma de despacho precisa se comunicar com telefones analógicos, linhas telefônicas públicas, PBXs legados ou outras redes de voz. Dependendo das interfaces disponíveis, ele pode converter conexões telefônicas tradicionais em recursos de comunicação baseados em SIP.

Após a integração, um despachante pode chamar um telefone fixo, um número externo ou uma ramificação no local a partir do mesmo console usado para operações de rádio e vídeo. O número e o tipo de portas de gateway necessários devem ser calculados a partir das linhas existentes, chamadas simultâneas esperadas e requisitos de backup.

O levantamento do local deve distinguir entre interfaces conectadas a telefones analógicos e aquelas conectadas a linhas telefônicas ou troncos PBX. Regras de discagem, formatos de identificador de chamadas, prefixos numéricos, detecção de ocupado e roteamento de emergência também devem ser verificados. Esses detalhes determinam se a chamada integrada se comporta de maneira previsível após chegar ao console de despacho.

Produto relacionado: Gateways VoIP da Becke

Gateways RoIP para integração de rádio

Organizações nos setores de transporte, serviços públicos, manufatura, mineração e segurança pública frequentemente operam redes de rádio privadas. Elas podem ser baseadas em tecnologia PDT, DMR, TETRA ou rádio analógico convencional. Essas redes são normalmente projetadas como sistemas independentes e não podem se comunicar automaticamente com telefones SIP, aplicativos de despacho ou salas de controle remotas.

Um gateway de Rádio sobre IP converte o áudio do rádio e o controle de push-to-talk em tráfego que pode ser transportado através de uma rede IP. Isso permite que um despachante autorizado monitore e transmita em canais de rádio remotos sem instalar um rádio separado em cada posição de operador.

A integração baseada em gateway pode reduzir a complexidade de substituir ou modificar profundamente um sistema de rádio existente. No entanto, a profundidade da integração deve ser confirmada durante o projeto. Uma interface básica pode fornecer áudio, status de recepção e controle PTT, enquanto funções como identificação de assinante, comutação de grupo de conversação ou status do rádio podem exigir sinalização adicional ou interfaces em nível de sistema.

Cada canal conectado deve ser definido como um recurso operacional com um nome claro, localização e grupo de usuários permitido. Os níveis de áudio, o temporizador PTT, a detecção de recepção e o atraso de rede devem ser ajustados durante a comissionamento. Um temporizador de controle mal configurado pode cortar o início de uma transmissão, enquanto níveis de áudio incorretos podem produzir som fraco, distorcido ou inconsistente.

Produto relacionado: Gateways RoIP da Becke

Acesso a vídeo e transcodificação

Os recursos de vídeo podem vir de câmeras de vigilância, câmeras corporais, drones, terminais móveis, sistemas de videoconferência ou dispositivos de monitoramento portáteis. Essas fontes frequentemente usam diferentes métodos de sinalização, codecs de vídeo e formatos de streaming.

Um gateway de acesso a vídeo ou transcodificação pode agregar esses recursos e converter a mídia quando o formato de origem não é diretamente suportado pela plataforma. Os requisitos comuns de projeto incluem a conversão entre H.264 e H.265, bem como o ajuste de resolução, taxa de quadros e taxa de bits para diferentes condições de rede.

Dependendo dos sistemas conectados, a integração pode envolver GB/T 28181, RTSP, RTMP, RTP, FLV, HLS, WebRTC ou SIP. O suporte a protocolos por si só não é suficiente: o projeto também deve confirmar a autenticação, o endereçamento de fluxos, a compatibilidade de codecs, a latência e o número de sessões de vídeo simultâneas.

O vídeo de despacho ao vivo deve ser projetado de forma diferente da reprodução de vigilância arquivada. Os operadores geralmente precisam de uma visão de baixa latência que abra rapidamente quando um incidente ocorre, enquanto os sistemas de gravação podem priorizar a qualidade de imagem e a eficiência de armazenamento. Portanto, a plataforma deve solicitar o fluxo apropriado para cada tarefa, em vez de enviar todos os feeds de alta resolução disponíveis para o console.

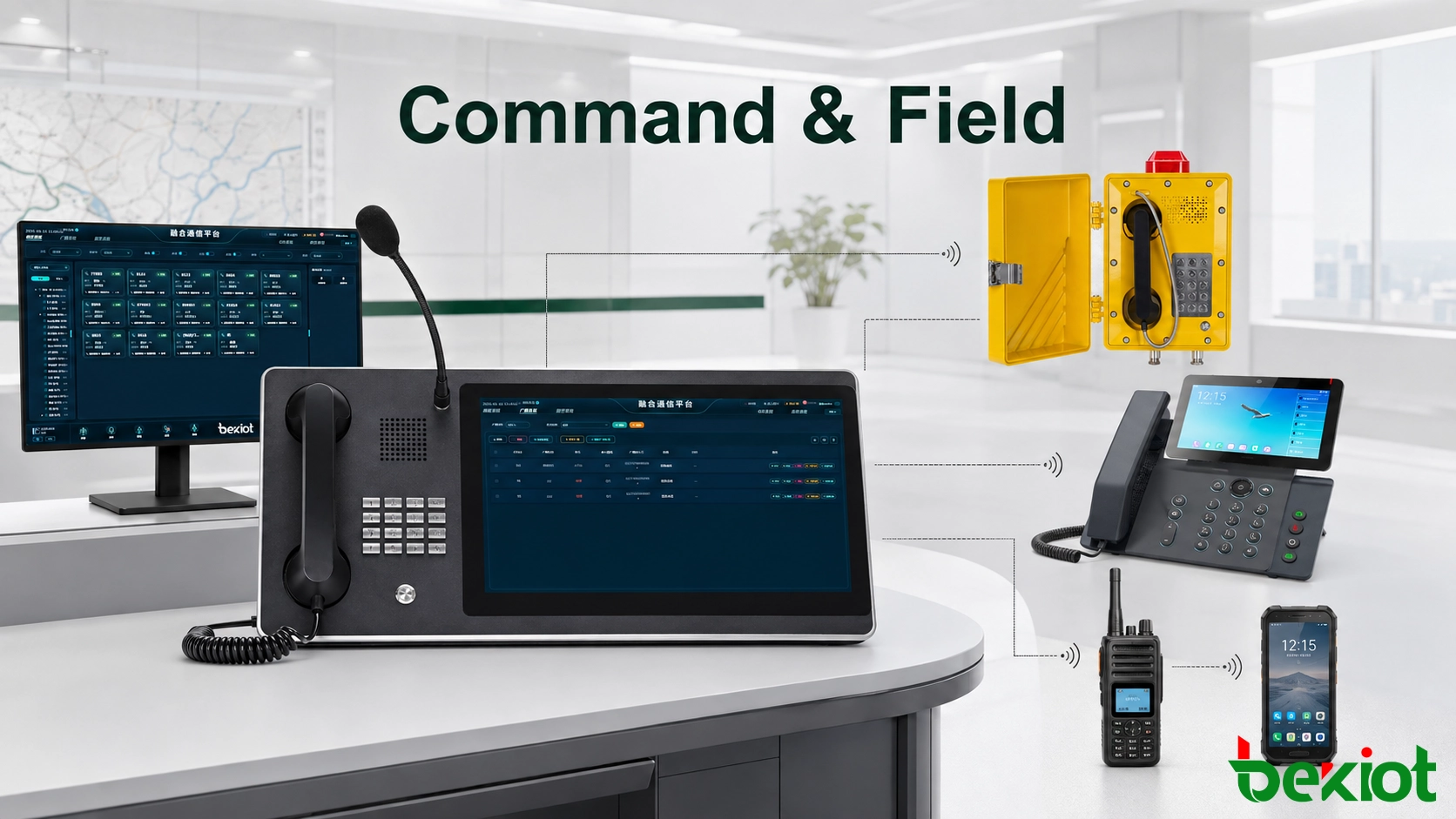

Os operadores e as equipes de campo precisam de terminais adequados

Consoles de despacho

O console de despacho é o principal posto de trabalho do operador. Ele deve fornecer acesso rápido a contatos, grupos, canais de rádio, mapas, janelas de vídeo, alarmes e registros de incidentes, sem forçar o operador a alternar repetidamente entre aplicativos não relacionados.

O console pode ser um software instalado em uma estação de trabalho ou um terminal de hardware integrado com tela sensível ao toque, fone, microfone e alto-falantes. Um design de fone duplo pode ser útil quando os operadores precisam separar a comunicação telefônica e por rádio. Estações de trabalho com várias telas podem dedicar uma tela ao controle de comunicações, outra ao GIS e uma terceira a vídeo ou informações de incidentes.

Para centros de comando equipados com um painel de vídeo, a estação de trabalho ou o sistema de visualização pode enviar mapas, feeds de câmeras e informações de incidentes para um controlador de matriz ou processador de exibição. O que importa não é o número de telas, mas se as informações críticas permanecem visíveis e fáceis de operar durante um evento de alta pressão.

O layout do console deve refletir as prioridades do operador. Chamadas de emergência, canais de rádio ativos e alarmes não confirmados precisam de maior destaque visual do que contatos de rotina. Ações frequentemente usadas, como PTT, chamada em grupo, transferência de chamada e registro de incidentes, devem permanecer acessíveis sem abrir vários menus.

Produto relacionado: Consoles de despacho da Becke

Terminais de comunicação móveis e fixos

Os terminais de campo devem ser selecionados de acordo com as condições de trabalho, em vez de apenas pela aparência. Aplicativos de push-to-talk em redes públicas são comumente implantados em smartphones robustos 4G ou 5G. Esses dispositivos podem suportar comunicação em grupo, retorno de vídeo, posicionamento, relatórios de imagens e confirmação de tarefas quando aplicativos adequados e cobertura de rede estão disponíveis.

Outras opções de terminais incluem:

• Telefones IP para escritórios, salas de guarda e postos de serviço fixos

• Videofones para locais que exigem confirmação visual

• Telefones industriais para ambientes barulhentos, empoeirados ou externos

• Intercomunicadores de emergência para portões, túneis e áreas não tripuladas

• Câmeras corporais para vídeo móvel e registro de eventos

• Capacetes inteligentes ou terminais vestíveis para operação de campo com mãos livres

• Rádios portáteis e rádios veiculares conectados através de recursos RoIP

Um único projeto pode usar vários tipos de terminais. Um despachante pode falar com pessoal de escritório através de telefones SIP, com equipes de manutenção através de rádios privadas e com supervisores móveis através de terminais 4G/5G dentro do mesmo incidente.

Os requisitos ambientais devem ser verificados para cada ponto de instalação. Nível de ruído, exposição ao clima, poeira, temperatura, risco de impacto, energia disponível e a necessidade de luvas podem afetar a seleção do terminal. Um telefone de escritório padrão pode ser adequado para uma sala de controle, mas pouco confiável em uma área de carga, entrada de túnel ou estação industrial exposta.

Construa a lista de equipamentos com base nas condições reais do projeto

Não existe uma lista de materiais universal para cada projeto de despacho multimídia. Uma lista de equipamentos confiável é produzida mapeando usuários, redes, locais e procedimentos de resposta antes de escolher o hardware.

A equipe de projeto deve confirmar:

• Quantos operadores usarão a plataforma ao mesmo tempo

• Quais sistemas telefônicos, de rádio e de vídeo devem ser mantidos

• Quantos canais de rádio exigem monitoramento e transmissão

• Se os usuários móveis precisam de voz, vídeo, posicionamento ou mensagens

• Quais sites dependem de redes públicas, links WAN privados ou operação local

• Se áudio, vídeo e ações do operador devem ser gravados

• Quais alarmes ou aplicações externas precisam acionar fluxos de trabalho de comunicação

• Quais permissões se aplicam a usuários, grupos, canais e operações de emergência

A solução final normalmente consiste em uma plataforma de comunicação central, um ou mais consoles de operador, os gateways exigidos pelas redes existentes e os terminais selecionados para cada ambiente de trabalho. Gravação, armazenamento, segurança de rede, sincronização de tempo e monitoramento do sistema devem ser tratados como parte da arquitetura, e não como acréscimos opcionais.

O cronograma de equipamentos deve identificar não apenas as quantidades de dispositivos, mas também os locais de instalação, tipos de interface, sistemas conectados, fontes de alimentação e grupos de usuários responsáveis. Isso cria uma relação direta entre a lista de materiais e o projeto operacional, facilitando os testes e a manutenção posteriores.

Uma implantação por fases é frequentemente prática. A comunicação básica de voz e rádio pode ser estabelecida primeiro, seguida por vídeo, GIS, aplicações móveis e fluxos de trabalho de alarme automatizados. Essa abordagem reduz o risco de comissionamento, mantendo a arquitetura aberta para expansões futuras.

Perguntas frequentes

O sistema pode continuar operando se a conexão com o servidor central for interrompida?

Isso depende da arquitetura. Projetos que exigem alta disponibilidade devem definir redundância de servidores, capacidade de sobrevivência local e caminhos de comunicação alternativos. Sites críticos podem precisar de processamento de chamadas local ou operação direta por rádio para que a comunicação essencial permaneça disponível durante uma falha de WAN.

Como deve ser estimada a largura de banda da rede?

Calcule a voz e o vídeo separadamente, depois adicione o tráfego de sinalização e a margem operacional. A demanda de voz depende do codec e do número de chamadas simultâneas. A demanda de vídeo varia significativamente com a resolução, taxa de quadros, codec, complexidade da cena e fluxos simultâneos. Testar fluxos representativos é mais confiável do que confiar apenas em valores teóricos de taxa de bits.

A plataforma deve ser implantada localmente ou na nuvem?

A implantação local oferece controle direto sobre redes locais, gravação e integração com sistemas privados. A implantação em nuvem pode simplificar o acesso a vários locais e a manutenção centralizada. Um design híbrido pode ser mais adequado quando os serviços locais críticos devem permanecer disponíveis, enquanto os sites remotos exigem gerenciamento centralizado.

O que deve ser incluído nos testes de aceitação do sistema?

A aceitação deve testar cenários operacionais completos, em vez de dispositivos isolados. Os testes típicos incluem o manuseio de chamadas de emergência, transmissão por rádio, recuperação de vídeo, permissões de usuário, reprodução de gravações, ativação de alarmes, interrupção de rede, procedimentos de recuperação e comunicação entre diferentes tipos de terminais.
