O China Mobile HeDuiJiang é um serviço público de Push-to-Talk over Cellular. Ele usa redes de operadoras móveis e terminais inteligentes dedicados para oferecer comunicação em grupo de ampla área. Em comparação com um sistema tradicional de rádio privado, esse tipo de comunicação PoC é mais fácil de implantar, exige menos infraestrutura dedicada de rádio e é atraente para equipes de campo, patrulhas, unidades de serviço público e grupos temporários de projeto.

No entanto, as plataformas públicas PoC muitas vezes operam como serviços fechados. Elas são projetadas para comunicação de terminal para terminal dentro do ecossistema da operadora, e não para personalização profunda do cliente ou integração direta com plataformas de despacho de terceiros. Em muitos projetos de comunicação de emergência, despacho industrial, segurança pública, utilidades, transporte e segurança, os usuários ainda precisam conectar terminais PoC a um sistema de despacho unificado, telefones IP, consoles SIP, canais de rádio privados e outros recursos de comunicação.

Por que a integração é necessária em projetos de despacho

O intercomunicador PoC é conveniente para usuários móveis porque depende de redes de dados celulares e serviços em nuvem. O pessoal de campo pode pressionar a tecla PTT e falar com membros do mesmo grupo sem construir uma rede privada de repetidores. Isso o torna útil para coordenação em áreas amplas, equipes temporárias, logística, patrulhas de segurança, serviços municipais e apoio de emergência.

A limitação aparece quando o projeto exige comunicação entre sistemas. Um centro de comando pode já usar plataforma de despacho, telefones SIP, servidores de gravação, canais de rádio privados, vídeo, ligação de alarmes, mapas GIS e consoles de atendimento. Se a plataforma PoC permanecer isolada, os despachadores não conseguem chamar, monitorar, gravar ou coordenar facilmente esses usuários PoC a partir do sistema central.

Por isso, o requisito prático não é apenas “usar intercomunicador PoC”. A necessidade real é tornar o PoC parte de um fluxo de comunicação convergente. Os operadores devem poder falar com grupos PoC, receber voz de usuários em campo, interligar recursos de rádio públicos e privados e gerenciar ações de resposta na mesma interface de despacho.

O papel prático de um gateway RoIP

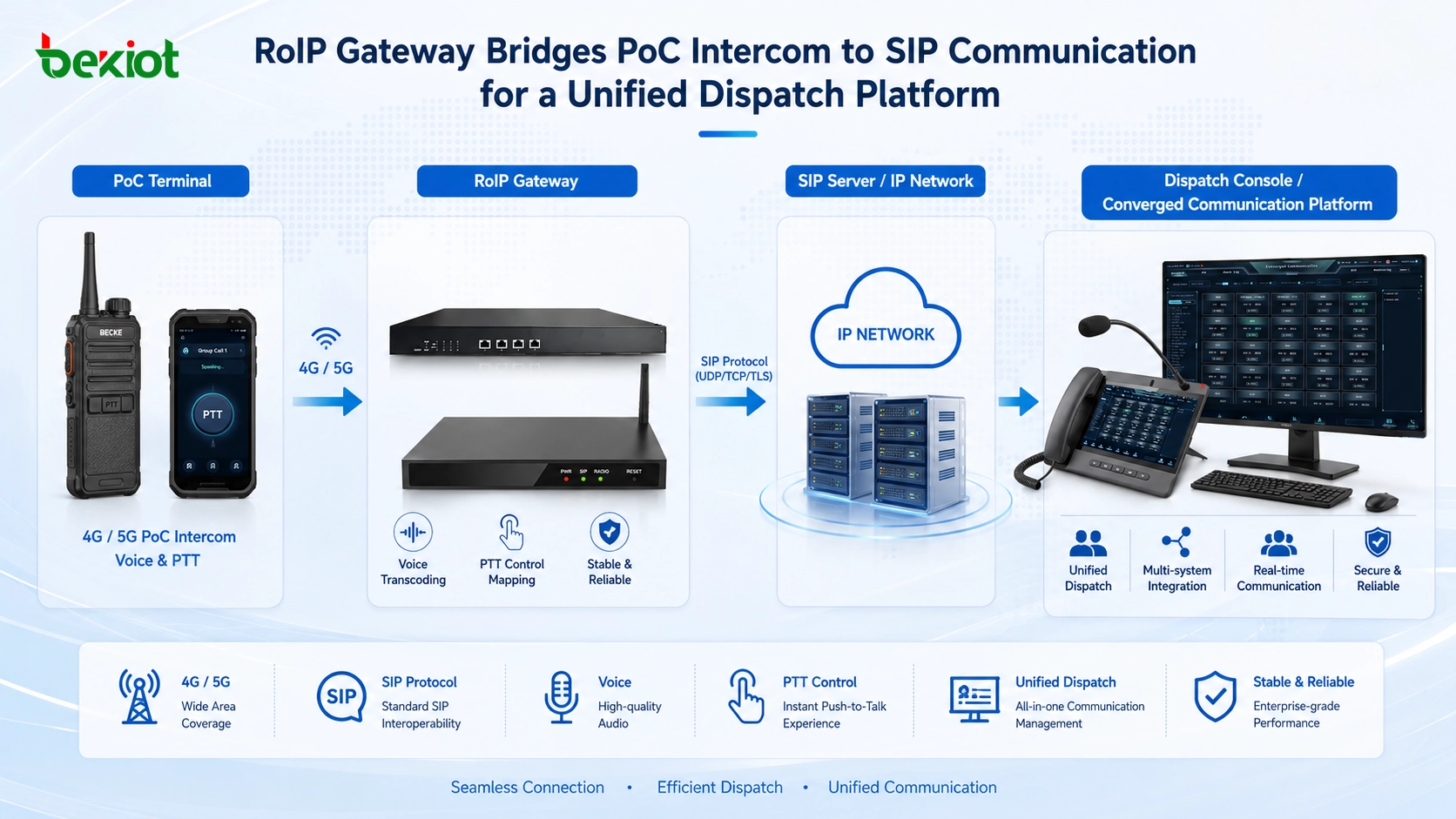

Um gateway RoIP oferece um método prático para conectar terminais PoC públicos a sistemas de comando e despacho. Nessa solução, o terminal PoC é conectado ao gateway por uma interface de cabo dedicada. O gateway recebe voz e sinais de controle do terminal e depois converte a comunicação em recursos de voz SIP ou baseados em IP.

O artigo original descreve um método típico de conexão de hardware com conector aeronáutico de 9 pinos. Por esse conector, o gateway RoIP faz interface com o terminal PoC, recebe entrada e saída de voz, trata o controle PTT e converte o áudio do lado do terminal em comunicação SIP. Depois disso, o sistema de despacho pode chamar a porta correspondente do gateway e comunicar-se com o grupo PoC.

Essa abordagem evita a necessidade de modificar a própria plataforma pública PoC. Em vez de exigir que a plataforma da operadora abra interfaces profundas de integração, o gateway trabalha na camada de acesso do terminal. Ele transforma um terminal PoC físico em um canal de comunicação IP acessível ao despacho.

Solução relacionada: /roip/

Como a conexão funciona

O princípio de funcionamento é direto. O gateway RoIP é conectado ao terminal PoC por um cabo compatível. O terminal permanece conectado ao grupo PoC da operadora, enquanto o gateway se conecta ao sistema de despacho como um dispositivo de voz SIP ou IP.

Quando o despachador precisa falar com o grupo PoC, o console de despacho chama o número de porta atribuído ao gateway RoIP. Após a chamada ser conectada, o gateway ativa automaticamente o terminal PoC e transmite a voz do despachador ao grupo. Os usuários em campo ouvem o despachador como se fosse outro usuário do mesmo grupo.

A comunicação também funciona no sentido inverso. Quando um membro do grupo PoC fala, o gateway RoIP recebe a voz do lado do terminal e a envia ao sistema de despacho. O terminal de despacho IP, telefone SIP ou console de comando pode então ouvir o áudio do grupo PoC em tempo real.

Componentes típicos do sistema

Uma solução completa de acesso normalmente inclui o terminal PoC, um cabo correspondente, um gateway RoIP, uma rede IP, um servidor SIP ou plataforma de despacho e a cobertura do serviço PoC da operadora. O terminal PoC continua responsável pela comunicação com o grupo público, enquanto o gateway realiza a conversão de protocolo e áudio.

O sistema de despacho não precisa entender a lógica interna da plataforma PoC. Ele só precisa gerenciar a porta do gateway como um recurso de comunicação chamável. Isso simplifica a integração e permite que plataformas de despacho existentes comuniquem-se com usuários PoC da operadora.

Ponte entre grupos de rádio públicos e privados

O mesmo método também pode ser usado para interligar PoC público com rádio privado. Em alguns projetos, os usuários já têm sistemas VHF, UHF, PDT, DMR ou outros canais troncalizados. Ao mesmo tempo, outro grupo pode usar terminais PoC públicos porque trabalha em uma área maior ou não tem acesso à rede privada.

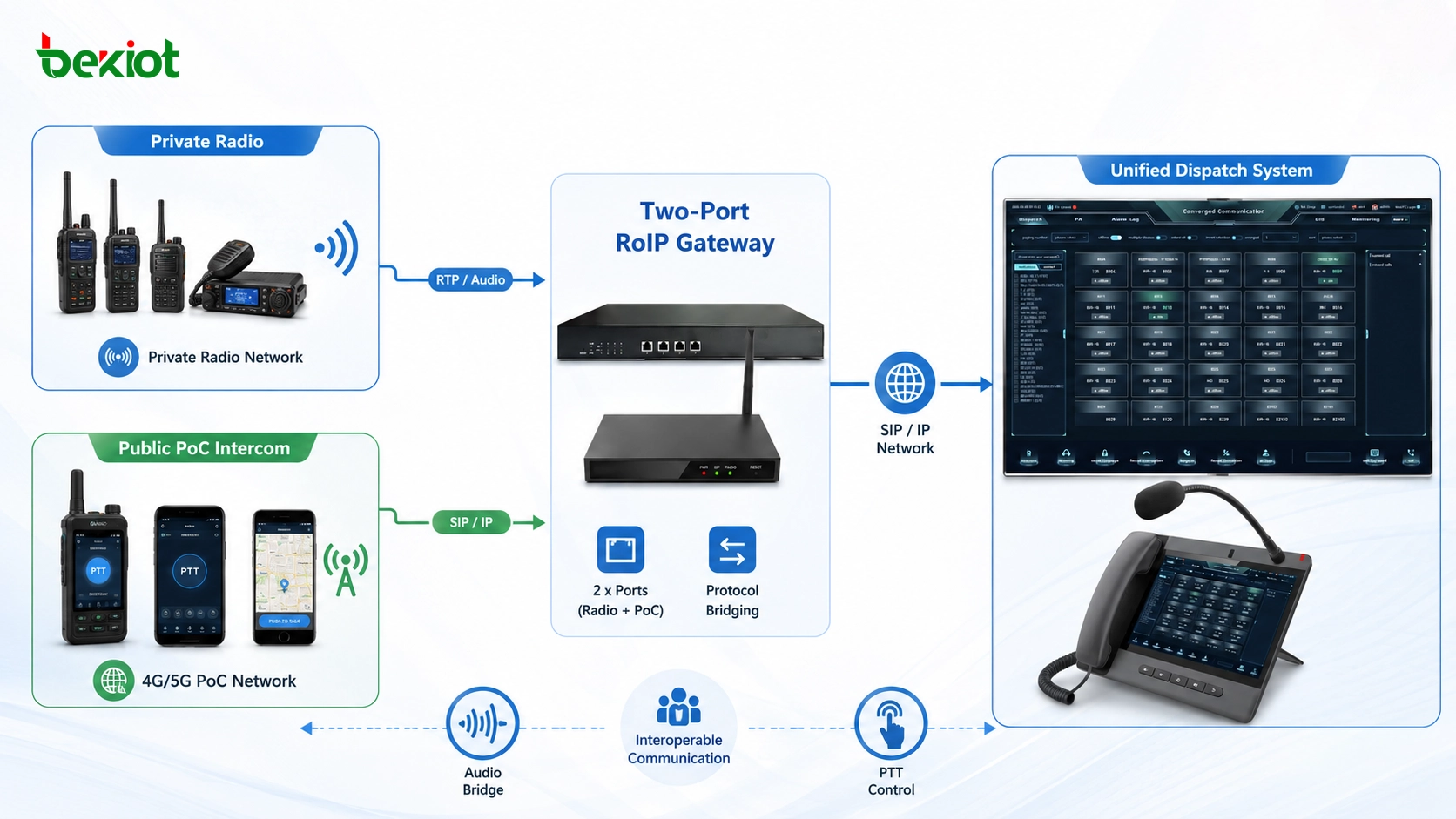

Um gateway RoIP de duas portas pode oferecer um modelo de ponte simples e útil. Uma porta é conectada a um terminal de rádio privado, e a outra é conectada a um terminal PoC público. Após configurar os parâmetros no gateway ou na plataforma de despacho, os dois grupos de rádio podem comunicar-se sem mudar os hábitos dos usuários.

Nesse modelo, os usuários de rádio privado continuam usando seus rádios existentes, enquanto os usuários PoC continuam usando seus terminais públicos. O gateway executa a conversão de áudio e controle entre sistemas. Isso é especialmente útil para resposta de emergência, coordenação de segurança pública, suporte a sites industriais, eventos temporários e projetos em que vários sistemas precisam trabalhar juntos.

Fluxo de operação no centro de despacho

Do ponto de vista do despachador, o fluxo deve permanecer simples. O centro de comando não precisa operar manualmente o terminal PoC a cada vez. O despachador seleciona ou chama a porta do gateway no console de despacho. Uma vez conectado, o gateway ativa o canal PoC correspondente e cria um caminho de voz entre o sistema de despacho e o grupo PoC.

Esse modelo operacional é adequado para salas de plantão e centros de comando porque mantém o processo próximo de uma chamada normal de despacho. O operador não precisa segurar outro terminal PoC, alternar entre sistemas ou retransmitir mensagens manualmente entre grupos.

Combinada com uma plataforma de comunicação convergente, a mesma interface de despacho também pode gerenciar telefones SIP, telefones industriais, rádios privados, canais RoIP, pontos de chamada de emergência, sistemas de paging e recursos de gravação. O sistema de comunicação convergente da Becke Telcom pode ser considerado em projetos que precisam de despacho de voz entre redes, integração de rádio e fluxo de comando unificado.

Arquitetura de rede para implantação em campo

Uma arquitetura típica inclui o terminal PoC público de um lado e a rede de comando e despacho do outro. O terminal PoC comunica-se com sua plataforma original de operadora pela rede móvel. O gateway RoIP conecta-se localmente ao terminal por cabo e sobe para a plataforma de despacho por rede IP.

Em projetos de canal único, uma porta do gateway pode corresponder a um grupo PoC. Em projetos maiores, várias portas podem conectar vários terminais PoC, canais de rádio privados ou grupos especiais. O sistema de despacho pode então atribuir esses recursos a diferentes departamentos, tipos de incidente, posições de plantão ou fluxos de resposta.

Ao projetar a rede, os engenheiros devem confirmar o planejamento de endereços IP, configurações de registro SIP, mapeamento de portas, seleção de codec de áudio, temporização PTT, atraso de rede, requisitos de gravação e estratégia de failover. Embora o princípio de acesso seja simples, a confiabilidade do projeto depende de configuração e testes cuidadosos.

Benefícios para projetos de comunicação convergente

O maior benefício é a interoperabilidade. Uma plataforma pública PoC fechada pode ser conectada a um sistema de despacho sem reconstruir todo o sistema de comunicação. Isso ajuda as equipes a proteger o investimento existente em terminais e ao mesmo tempo melhorar o controle do centro de comando.

O segundo benefício é a implementação simples. Usando acesso por gateway e cabos personalizados, o projeto pode adaptar-se a diferentes terminais PoC e modelos de rádio privado. Isso reduz a necessidade de personalização no nível da plataforma e facilita a implantação em campo.

O terceiro benefício é a consistência operacional. Os despachadores podem lidar com usuários PoC, usuários de rádio privado e usuários de voz IP em uma única plataforma. Isso melhora a eficiência de resposta, reduz a retransmissão manual de mensagens e facilita a gestão de registros de comunicação.

Considerações de engenharia

Antes da implantação, os engenheiros devem confirmar o modelo exato do terminal PoC, a definição do conector, os níveis de entrada e saída de áudio, o método de controle PTT, a quantidade de portas do gateway, o modo de registro SIP e a compatibilidade da plataforma de despacho. Diferentes modelos podem exigir cabos personalizados diferentes, portanto a verificação da interface é importante.

O ajuste de áudio também é necessário. Se o ganho de entrada for alto demais, o lado do despacho poderá ouvir distorção. Se o ganho de saída for baixo demais, os usuários em campo poderão não ouvir claramente o despachador. Os engenheiros devem testar os dois sentidos, de despacho para PoC e de PoC para despacho.

A temporização PTT deve ser testada com cuidado. Alguns terminais precisam de um curto tempo de ativação antes de transmitir áudio. Se o gateway abrir o áudio rápido demais, a primeira sílaba pode ser cortada; se o atraso for longo demais, a comunicação pode parecer lenta. A configuração adequada melhora a operação natural.

Onde esta solução é útil

Esta solução é adequada para centros de comando de emergência, gestão urbana, operações de transporte, parques industriais, sites de energia, despacho de segurança, suporte a eventos temporários, coordenação de serviços públicos, manutenção de utilidades e projetos que já usam terminais PoC públicos mas precisam de integração com o centro de comando.

Ela também é adequada para ambientes de comunicação híbridos. Por exemplo, uma equipe de emergência pode usar rádios privados dentro de um local, enquanto equipes externas de apoio usam terminais PoC em uma área mais ampla. Um gateway RoIP pode conectar os dois lados para que o centro de comando os coordene por um único sistema de despacho.

Em muitos projetos reais, o valor mais importante não é o dispositivo gateway isoladamente. O valor está em tornar recursos de comunicação isolados utilizáveis dentro de um fluxo de comando coordenado. Quando PoC, rádio privado, voz SIP e terminais de despacho trabalham juntos, o centro de comando ganha uma estrutura de comunicação mais clara e controlável.

Conclusão

Conectar o China Mobile HeDuiJiang ou serviços PoC semelhantes a um sistema de despacho é prático quando um gateway RoIP é usado como ponte de acesso. O gateway conecta-se ao terminal PoC por uma interface dedicada, recebe voz e controle PTT, converte a comunicação em voz SIP ou IP e permite que o sistema de despacho chame e fale com o grupo PoC.

O mesmo método também pode interligar grupos de rádio privado e PoC público. Com um gateway RoIP de duas portas, uma porta pode conectar-se a um terminal de rádio privado e a outra a um terminal PoC, permitindo que dois grupos originalmente separados interoperem. Isso oferece um método simples, flexível e adequado para projetos que precisam resolver o acesso de plataformas públicas PoC fechadas em sistemas convergentes.

Perguntas frequentes

Um gateway RoIP exige mudanças na plataforma pública PoC?

Normalmente não. O método baseado em gateway funciona pelo acesso de voz e controle do lado do terminal. Ele não depende de modificação profunda da plataforma PoC pública em nuvem, o que facilita a implantação prática.

Um gateway pode conectar vários grupos PoC?

Sim, se o gateway tiver várias portas e cada porta estiver conectada a um terminal ou canal PoC separado. Cada terminal pode permanecer em um grupo diferente, e o sistema de despacho pode gerenciá-los como recursos de comunicação distintos.

O que deve ser verificado antes de fabricar um cabo personalizado?

Os engenheiros devem confirmar o tipo de conector do terminal, definição dos pinos, níveis de áudio de entrada e saída, pinos de controle PTT, referência de terra e se o terminal exige detecção especial de acessório. Fiação incorreta pode causar áudio ruim ou falha de transmissão.

Usuários PoC e usuários de rádio privado podem falar ao mesmo tempo?

Eles podem interoperar por meio do gateway, mas o comportamento real depende dos sistemas de rádio envolvidos. Muitos sistemas PTT são semidúplex, portanto a ordem de fala, a temporização PTT e a lógica de controle do gateway devem ser testadas antes da implantação formal.

Esta solução é adequada para aplicações de comando de emergência?

Sim, mas deve ser testada em condições reais de operação. Projetos de emergência devem verificar disponibilidade de rede, clareza de áudio, estabilidade do gateway, energia de backup, gravação, permissões de despacho e métodos alternativos de comunicação.
