Em muitos projetos de integração de sistemas, servidores e dispositivos são implantados dentro de uma rede privada, mas usuários externos, terminais móveis, drones, câmeras ou plataformas remotas ainda precisam acessá-los pela internet. O mapeamento de portas de endereço IP resolve esse problema encaminhando o tráfego de um endereço IP público e uma porta para um endereço IP interno e uma porta de serviço específicos.
Essa abordagem é amplamente usada para servidores web, servidores de transmissão ao vivo de drones, plataformas de videomonitoramento, sistemas de videoconferência, manutenção remota e comunicação entre redes. Em vez de expor todos os dispositivos internos diretamente à rede pública, o roteador ou firewall se torna o ponto de encaminhamento entre a internet pública e a rede privada.
Por que o acesso público é necessário em projetos de rede privada
Em muitas implantações reais, servidores de áudio e vídeo, plataformas web, sistemas de monitoramento, plataformas de comunicação e aplicações de serviço são instalados dentro de uma LAN corporativa. Esses servidores normalmente usam endereços IP privados, como endereços em segmentos de rede internos. Dispositivos na mesma LAN podem acessá-los diretamente, mas dispositivos na internet pública não conseguem alcançá-los sem um caminho de acesso público.
Isso se torna um problema quando dispositivos externos precisam enviar dados para um servidor interno. Por exemplo, um controlador de drone pode precisar enviar um fluxo de vídeo ao vivo para um servidor dentro da rede da empresa. Usuários remotos podem precisar ver vídeo, acessar um serviço web, participar de uma conferência ou conectar-se a uma plataforma a partir de fora do local. Se o servidor tiver apenas um endereço IP privado, esses dispositivos externos não conseguem se conectar diretamente a ele.
Para resolver isso, a equipe do projeto geralmente solicita um endereço IP público à operadora de banda larga. Em seguida, o endereço IP público é configurado no roteador ou firewall. Por meio de regras de mapeamento de portas, o tráfego de entrada da rede pública pode ser encaminhado ao servidor interno correto.

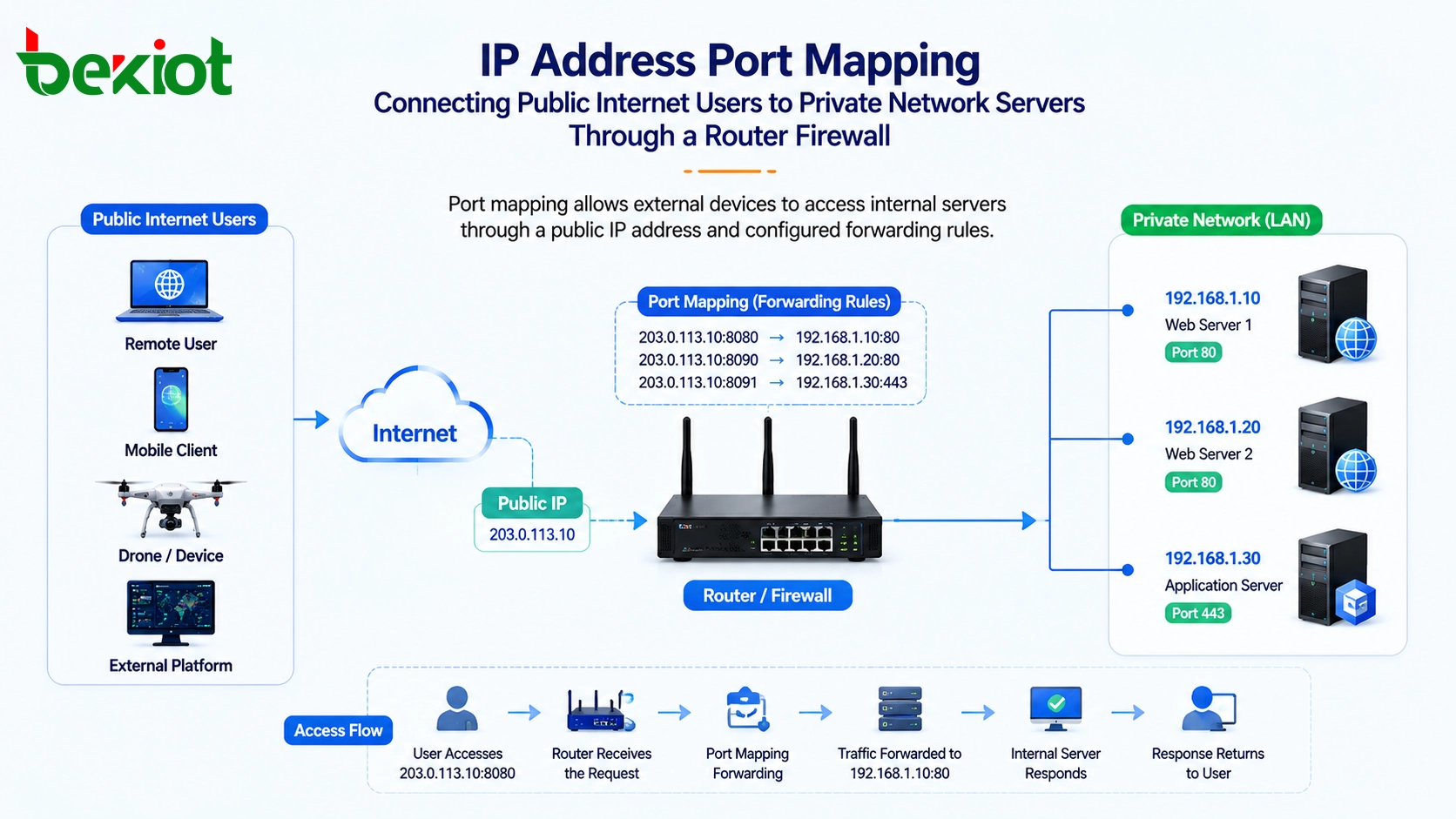

A lógica básica de funcionamento
O mapeamento de portas, também chamado de encaminhamento de portas, funciona associando uma porta pública externa a um endereço IP privado interno e a uma porta de serviço. Quando um usuário acessa o IP público e a porta pela internet, o roteador verifica a regra de encaminhamento e envia o tráfego ao servidor correspondente dentro da LAN.
O servidor interno não precisa ter um endereço IP público. Ele só precisa fornecer o serviço necessário na rede interna. O roteador ou firewall trata a tradução entre a solicitação externa e o destino interno. Por isso, o mapeamento de portas costuma ser usado junto com NAT, políticas de firewall e planejamento de acesso por IP público.
Para integradores de sistemas, o ponto principal é entender qual serviço precisa ser exposto, qual servidor interno fornece esse serviço, qual porta ele usa e qual porta pública deve ser usada fora da rede. Depois que esses detalhes ficam claros, a regra de mapeamento pode ser configurada de acordo com o projeto real.
O objetivo do mapeamento de portas não é simplesmente abrir uma porta. É criar um caminho de acesso controlado entre usuários da rede pública e serviços internos selecionados.

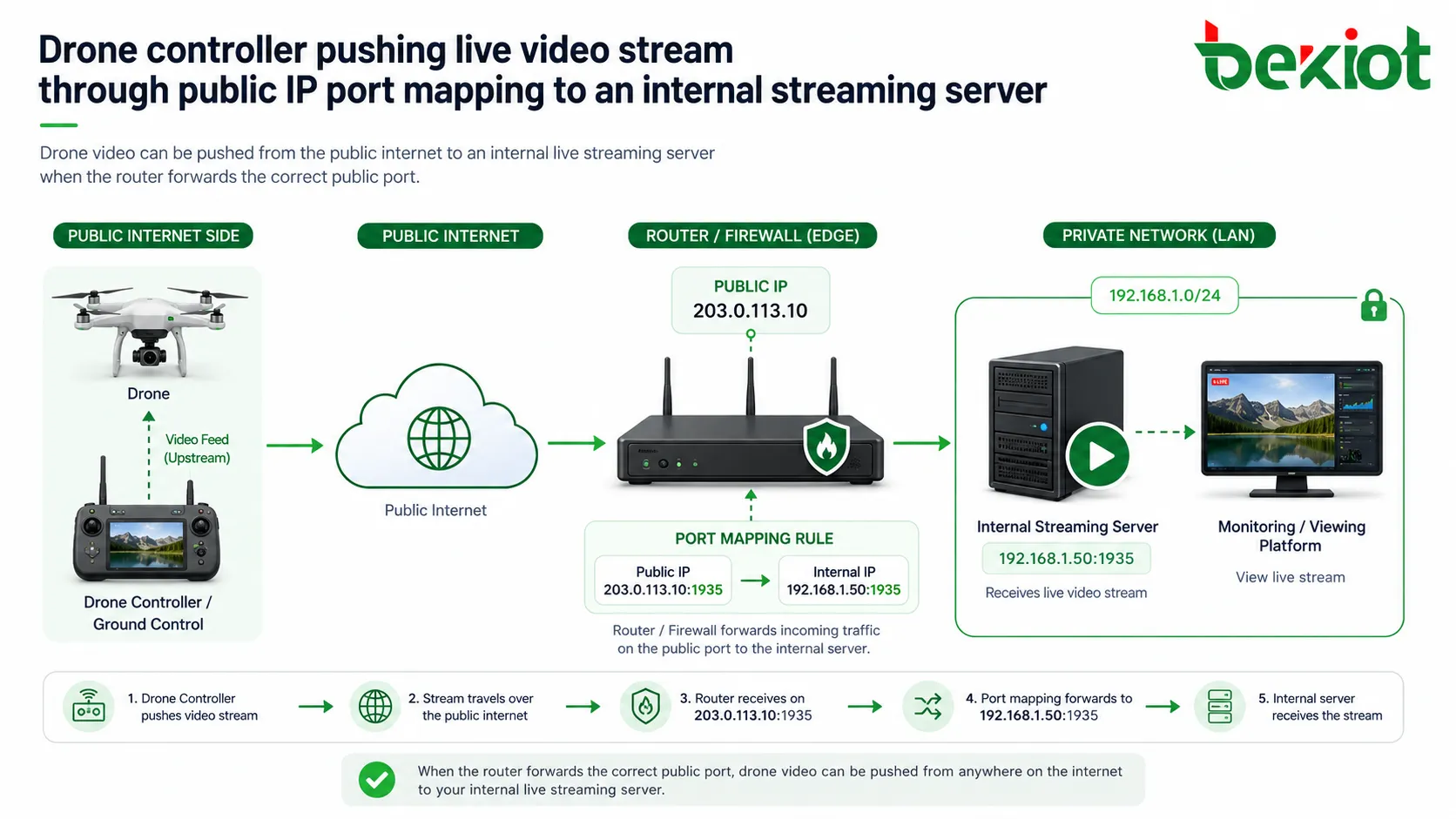

Um cenário típico de transmissão de vídeo por drone
A transmissão ao vivo por drone é um exemplo comum. Um servidor de streaming ao vivo pode ser implantado dentro de uma rede privada, enquanto o controlador do drone está conectado pela internet pública. Como o servidor usa um endereço IP interno, o controlador do drone não consegue enviar vídeo diretamente para ele.
Nesse caso, a equipe do projeto pode solicitar um endereço IP público e configurar o mapeamento de portas no roteador ou firewall. O controlador do drone usa então o endereço IP público e a porta mapeada como destino de streaming. Quando o fluxo chega ao roteador, o roteador o encaminha para o servidor interno de transmissão ao vivo.
Depois que o fluxo chega ao servidor, os usuários podem visualizar o vídeo do drone a partir da rede pública usando o endereço público. Usuários internos ainda podem ver o vídeo pelo endereço da rede privada. O servidor também pode gerar diferentes fluxos de vídeo para integração com plataformas internas, sistemas de monitoramento, sistemas de despacho ou outros dispositivos de áudio e vídeo.

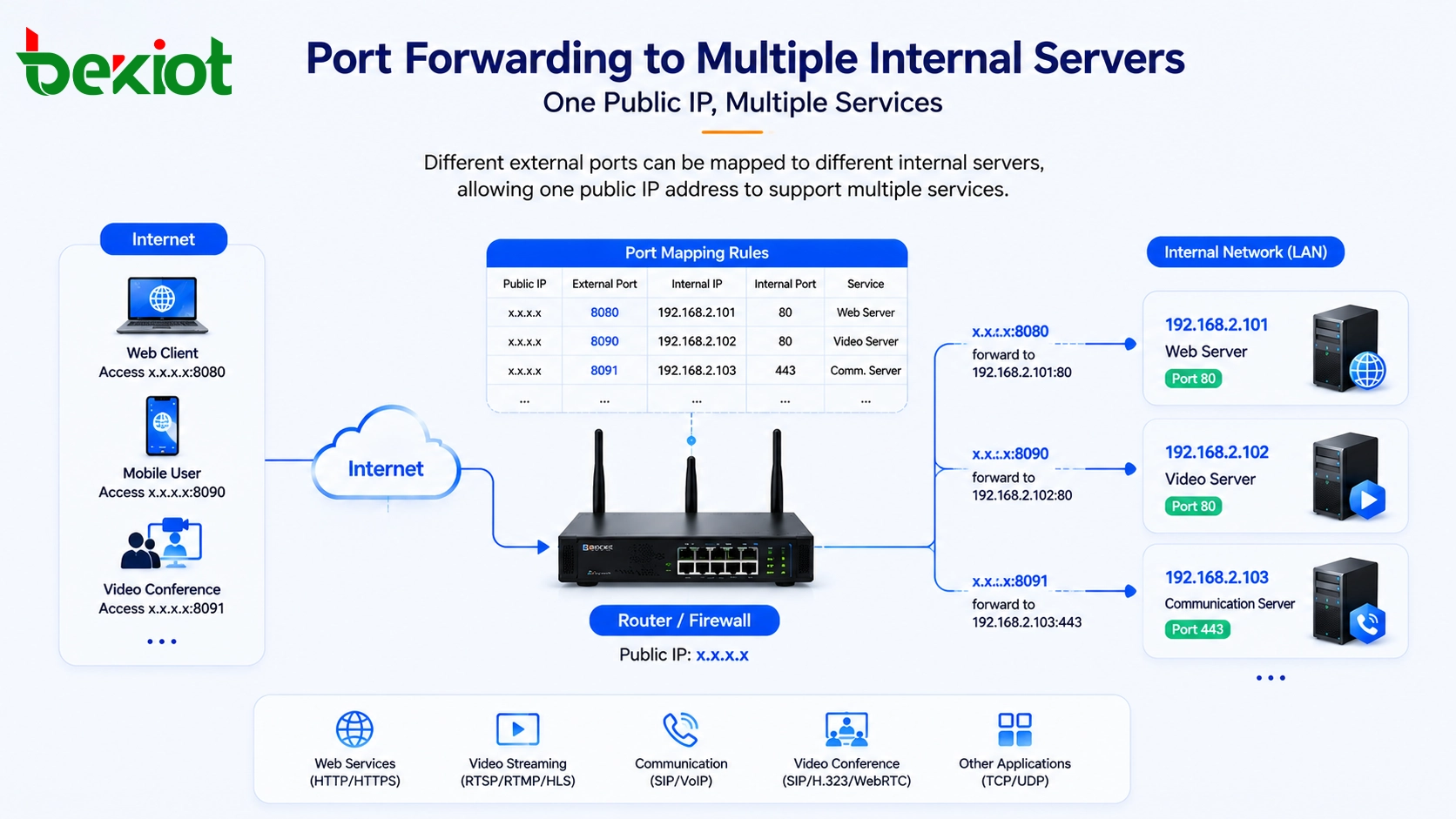

Usando um único endereço público para vários servidores internos
Em muitos projetos, há apenas um endereço IP público disponível, mas vários servidores internos precisam fornecer serviços a usuários externos. Essa é uma das razões mais importantes para o mapeamento de portas. Portas públicas diferentes podem ser usadas para identificar servidores internos diferentes.
Por exemplo, suponha que existam três servidores web internos com os seguintes endereços privados: 192.168.2.101, 192.168.2.102 e 192.168.2.103. O projeto possui apenas um endereço IP público. O roteador pode ser configurado com portas externas diferentes para cada servidor.
Um desenho prático de mapeamento pode ser assim: 192.168.2.101 é mapeado para a porta pública 8080, 192.168.2.102 é mapeado para a porta pública 8090 e 192.168.2.103 é mapeado para a porta pública 8091. Quando um usuário externo acessa x.x.x.x:8080, o roteador encaminha a solicitação para 192.168.2.101. Quando o usuário acessa x.x.x.x:8090, a solicitação é encaminhada para 192.168.2.102. Quando o usuário acessa x.x.x.x:8091, a solicitação é encaminhada para 192.168.2.103.
Com esse método, um único endereço IP público pode fornecer acesso a vários dispositivos ou serviços internos. Isso é especialmente útil para serviços web, plataformas de vídeo, sistemas de gestão, servidores de mídia, sistemas de conferência e ambientes de teste.
Planejamento dos serviços antes da configuração
Antes de configurar o mapeamento de portas, a equipe do projeto deve listar todos os serviços que precisam de acesso externo. Cada serviço deve ter um endereço IP interno claro, porta de serviço interna, tipo de protocolo, porta pública externa e requisito de acesso. Sem esse planejamento, conflitos de portas e regras de encaminhamento incorretas podem ocorrer facilmente.
Por exemplo, se vários servidores internos usam a mesma porta web padrão, o lado público deve usar portas externas diferentes para distingui-los. A porta externa nem sempre precisa ser igual à porta de serviço interna. O roteador pode receber tráfego em uma porta pública e encaminhá-lo para uma porta interna diferente conforme a regra.
A equipe também deve confirmar se o serviço usa TCP, UDP ou ambos. Serviços web normalmente usam TCP, enquanto alguns serviços de áudio, vídeo, streaming e comunicação em tempo real podem usar UDP ou protocolos mistos. O protocolo deve corresponder ao requisito real do serviço; caso contrário, o mapeamento pode parecer correto, mas a aplicação ainda pode falhar.
Considerações de segurança e estabilidade
O mapeamento de portas torna os serviços internos acessíveis a partir da internet pública, portanto a segurança deve ser considerada desde o início. Apenas as portas necessárias devem ser abertas. Portas de administração, portas de banco de dados e interfaces sensíveis do sistema não devem ser expostas, a menos que haja uma razão forte e proteção adequada.
O controle de acesso deve ser planejado junto com o roteador ou firewall. Se possível, limite os endereços IP de origem permitidos, use métodos de login seguros, habilite senhas fortes, mantenha o software do servidor atualizado e monitore os logs de acesso. Para sistemas importantes, o acesso via VPN pode ser mais seguro do que a exposição direta de portas públicas.
A estabilidade também é importante. Se o endereço IP público mudar com frequência, os dispositivos externos podem deixar de alcançar o serviço. Projetos que exigem acesso remoto estável devem usar um endereço IP público fixo ou uma solução DNS dinâmica confiável. Para sistemas de alta disponibilidade, linhas de rede de backup, roteadores redundantes e mecanismos de monitoramento também podem ser necessários.
Fluxo de implantação recomendado
Uma implantação prática de mapeamento de portas pode seguir um fluxo claro. Primeiro, confirmar quais servidores internos precisam de acesso público. Segundo, registrar seus endereços IP privados e portas de serviço. Terceiro, confirmar se o local possui endereço IP público fixo ou dinâmico. Quarto, definir números de portas externas que não entrem em conflito.
Depois disso, crie as regras de encaminhamento no roteador ou firewall. Cada regra deve incluir a porta pública, o endereço IP interno, a porta interna e o tipo de protocolo. Em seguida, teste o serviço a partir de uma rede externa, não apenas de dentro da LAN. Testes internos sozinhos podem não provar que o acesso público está funcionando corretamente.
Por fim, documente a tabela de mapeamento. Um registro claro deve incluir nome do serviço, IP do servidor interno, porta interna, porta pública, protocolo, finalidade e responsável pela manutenção. Isso facilita a manutenção posterior, especialmente quando o projeto inclui muitos servidores, plataformas de vídeo, gateways e terminais remotos.
Onde este método é comumente usado
Publicação de serviços web
Servidores web internos podem ser publicados para usuários externos por meio de portas públicas. Isso é útil para sistemas de gestão, portais de projeto, plataformas de serviço e páginas de acesso temporário.
Drones e streaming de vídeo
Controladores de drones, codificadores de vídeo, plataformas de streaming e clientes de visualização remota podem usar portas públicas mapeadas para enviar ou receber fluxos de vídeo entre redes.
Acesso a videomonitoramento
Plataformas de monitoramento, sistemas NVR, gateways de câmeras e servidores de gestão de vídeo podem precisar de acesso externo para visualização, integração ou operação remota.
Sistemas de videoconferência e comunicação
Algumas plataformas de conferência, servidores de mídia, sistemas SIP ou gateways de comunicação exigem acesso público para que usuários externos e plataformas internas possam trocar dados de mídia e sinalização.
Manutenção remota e entrega de projeto
Durante a implementação do projeto, o mapeamento de portas pode ajudar engenheiros a acessar remotamente serviços selecionados para teste, configuração, solução de problemas e aceite do sistema. O mapeamento deve ser fechado ou restrito após a conclusão do trabalho se não for mais necessário.
Conclusão
O mapeamento de portas de endereço IP é um método prático e amplamente utilizado para permitir que dispositivos externos acessem serviços selecionados dentro de uma rede privada. Ele resolve o problema de servidores internos com endereços IP privados não poderem ser alcançados diretamente pela internet pública. Ao configurar regras de encaminhamento em um roteador ou firewall, o tráfego público pode ser direcionado ao servidor interno correto.
O método é especialmente útil quando um único endereço IP público precisa suportar vários sistemas internos. Ao atribuir portas públicas diferentes, como 8080, 8090 e 8091, a servidores internos diferentes, como 192.168.2.101, 192.168.2.102 e 192.168.2.103, as equipes de projeto podem publicar serviços web, streaming ao vivo de drones, videomonitoramento, videoconferência e outros serviços de comunicação com controle flexível.
Para a entrega real do projeto, a chave é entender a porta do serviço, definir claramente a regra de mapeamento, corresponder ao protocolo correto, testar pela rede pública e aplicar proteção de segurança adequada. Com bom planejamento, o mapeamento de portas pode ajudar projetos de comunicação entre redes a entrar no ar rapidamente e operar com mais confiabilidade.
FAQ
Mapeamento de portas é o mesmo que NAT?
Não. NAT é um mecanismo mais amplo de tradução de endereços. O mapeamento de portas é uma configuração específica de encaminhamento que envia tráfego de uma IP pública e porta para uma IP interna e porta selecionadas.
O mapeamento de portas pode funcionar sem um endereço IP público?
Normalmente não da forma tradicional. Se o roteador não tiver um endereço IP público real e estiver atrás de NAT de operadora, usuários externos talvez não consigam alcançá-lo diretamente. Nesse caso, pode ser necessário usar IP público fixo, VPN, proxy reverso ou solução de retransmissão em nuvem.
Por que um serviço mapeado funciona dentro da LAN, mas falha pela internet?
Possíveis motivos incluem IP público incorreto, porta bloqueada pela operadora, seleção de protocolo errada, filtragem de firewall, configuração de gateway do servidor, serviço não escutando na porta esperada ou roteador atrás de outro dispositivo NAT.
A porta pública deve ser igual à porta interna?
Não necessariamente. A porta pública pode ser diferente da porta de serviço interna. Por exemplo, a porta pública 8080 pode ser encaminhada para um servidor interno executando um serviço web em outra porta se o roteador suportar essa regra.
É seguro expor serviços internos por meio de mapeamento de portas?
Pode ser seguro apenas quando corretamente controlado. Abra somente as portas necessárias, use autenticação forte, restrinja as fontes de acesso quando possível, atualize o software regularmente e evite expor interfaces de administração sensíveis diretamente à internet.
O que deve ser registrado após concluir o mapeamento de portas?
A equipe do projeto deve registrar o IP público, porta externa, IP interno, porta interna, protocolo, nome do serviço, finalidade e responsável pela manutenção. Isso evita confusão quando vários servidores compartilham um único endereço público.
