Um centro de comando integrado precisa de mais do que um único dispositivo de comunicação. Requer uma arquitetura completa que possa conectar voz, vídeo, rádio, sonorização, telefonia, GIS, terminais móveis e operações de despacho em um fluxo de trabalho coordenado. Para energia, usinas químicas, áreas turísticas, gestão de emergências, parques industriais, transporte, segurança pública e operações empresariais, esse tipo de sistema ajuda as equipes a organizar a produção, coordenar incidentes e responder mais rapidamente com comunicação de áudio e vídeo.
A ideia principal é construir o sistema em torno de uma plataforma de despacho central e, em seguida, adicionar os gateways e terminais necessários de acordo com o projeto real. Diferentes locais podem precisar de diferentes combinações de acesso a vídeo, interconexão de videoconferência, gateway de rádio, gateway de sonorização, gateway telefônico, console de despacho, aplicativo móvel e terminais de telefone SIP. Um design flexível evita equipamentos desnecessários, mantendo espaço suficiente para expansão futura.
A Camada de Plataforma como Núcleo do Sistema
A plataforma de comando e despacho é a unidade central de controle e intercâmbio de toda a solução. Em muitos projetos, essa plataforma é construída com uma arquitetura de servidor SIP. O servidor SIP integrado fornece a base para registro de terminais, autenticação de usuários, gerenciamento de ramais, roteamento de chamadas e controle de serviços de comunicação.
Além do acesso básico à comunicação, a plataforma também fornece funções de negócios para comando e despacho. Estas podem incluir despacho de voz, despacho de vídeo, despacho de instruções, coordenação baseada em GIS, registros de chamadas, gravação de áudio, gravação de vídeo e gerenciamento de operações multimídia. Em projetos práticos, a plataforma funciona como o centro de integração, não apenas como um servidor de chamadas.
Alguns sistemas também podem suportar comunicação POC (pressione para falar) em rede pública. Com um aplicativo inteligente compatível, os usuários podem simular comunicação troncal estilo rádio privado em redes públicas e combiná-la com voz, vídeo, mensagens e serviços de localização. Isso dá ao centro de comando mais meios para coordenação de campo e resposta móvel.

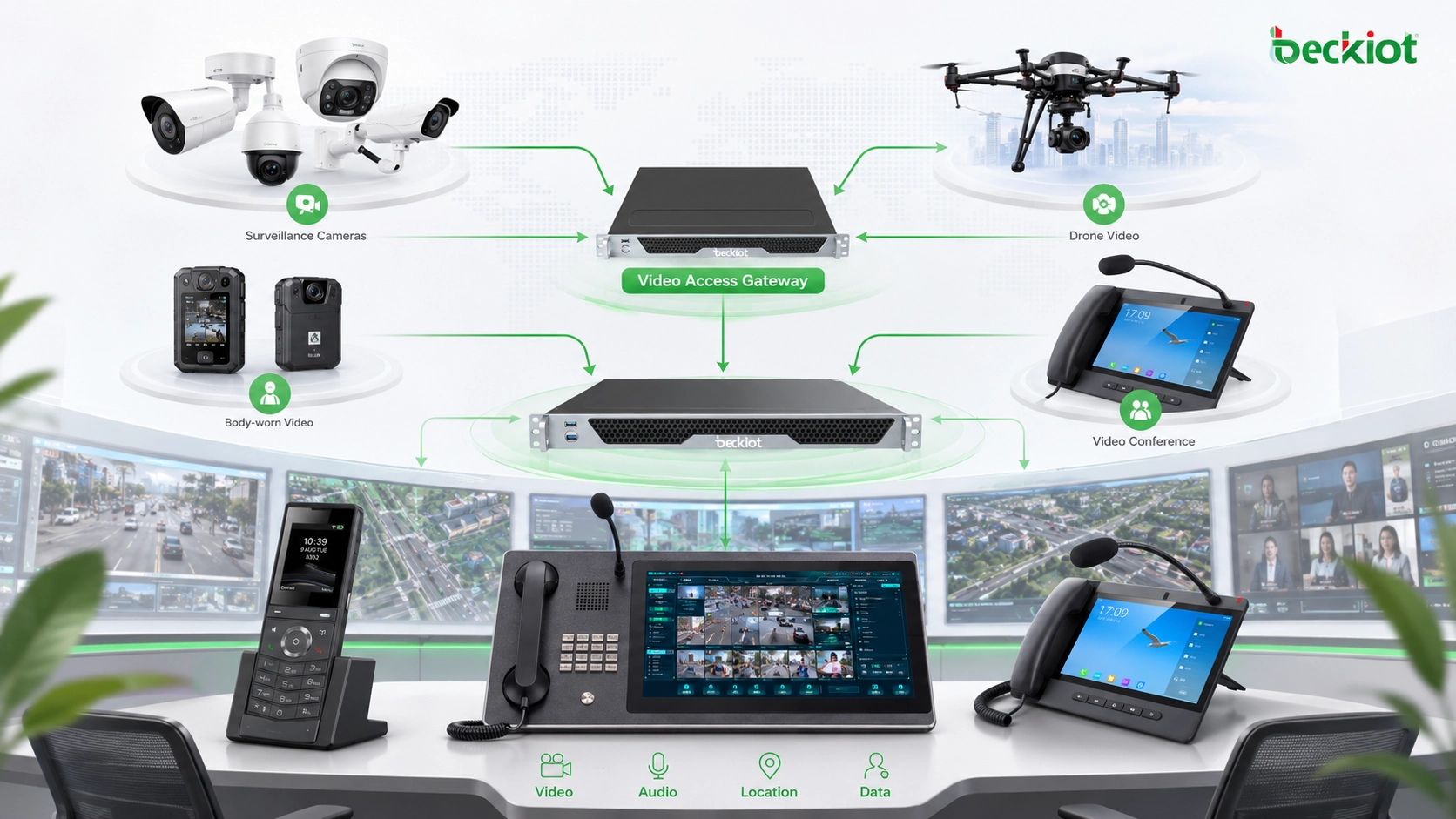

Acesso a Vídeo para Múltiplas Fontes de Mídia
O trabalho de despacho moderno depende cada vez mais de vídeo. Câmeras de vigilância, drones, gravadores corporais, câmeras de veículos, terminais de vídeo móveis e plataformas de terceiros podem usar diferentes protocolos de streaming e formatos de codificação. Um gateway de acesso a vídeo ajuda a trazer essas fontes de vídeo para a plataforma de comando de maneira unificada.
Um gateway de vídeo prático deve suportar protocolos de acesso comuns e formatos de mídia como GB/T28181, SIP, RTSP, RTMP, FLV e HLS. Com essa capacidade, sistemas de vigilância existentes, vídeo de drones, gravadores e plataformas de vídeo podem ser conectados ao centro de comando para gerenciamento unificado, visualização unificada e distribuição unificada de vídeo.
Isso é importante para a resposta a emergências e supervisão operacional. Em vez de alternar entre sistemas de vídeo independentes, os operadores podem visualizar e distribuir os recursos de vídeo necessários a partir da plataforma de despacho. Para projetos envolvendo locais industriais, salas de controle de segurança, comando de emergência e operações em vários locais, isso melhora muito a consciência situacional.
Integração de Sistemas de Videoconferência Existentes
Muitas organizações já possuem sistemas de videoconferência instalados antes de construir um centro de comando de despacho. Substituir esses sistemas pode desperdiçar o investimento existente, especialmente quando salas de reunião, terminais de conferência e sistemas de exibição já estão em uso. No entanto, muitas plataformas de videoconferência usam protocolos privados, e a interconexão SIP nem sempre é simples.
Um gateway de videoconferência resolve esse desafio de interconexão usando entrada e saída HDMI para conectar o sistema de videoconferência à plataforma de despacho. Não importa a marca ou protocolo que o sistema de conferência original use, o gateway pode funcionar por meio de entrada e saída de vídeo em nível de terminal, facilitando a implantação e reduzindo a complexidade da integração.
Essa abordagem é especialmente útil quando os centros de comando precisam conectar reuniões remotas, consultas de emergência, suporte a especialistas, briefings de liderança ou coordenação entre departamentos. O sistema de conferência existente permanece disponível, enquanto a plataforma de despacho ganha acesso aos recursos de vídeo necessários.
Interconexão de Rádio para Equipes de Campo
A comunicação por rádio continua importante em muitos ambientes de despacho. Usuários industriais, equipes de segurança pública, locais de transporte, equipes de emergência e grupos de manutenção de campo podem usar diferentes sistemas de rádio ou redes troncalizadas digitais. Um gateway de rádio troncalizado conecta esses recursos de rádio à plataforma de comando.
Por meio do gateway de rádio, diferentes tipos de walkie-talkies, estações de rádio e sistemas troncalizados digitais podem se comunicar com o sistema de despacho. Em alguns cenários, o gateway também pode interconectar-se com a comunicação POC em rede pública. Isso permite que um despachante coordene telefones fixos, usuários de aplicativos móveis, usuários de rádio e outros terminais de campo a partir de uma plataforma unificada.
Para uma operação mais prática, um gateway de rádio pode suportar funções como chamada direta (hotline), controle de pressione para falar, aquisição de direito de fala e liberação de direito de fala. Essas funções ajudam a corresponder aos hábitos operacionais da comunicação por rádio, ainda permitindo a integração com despacho baseado em SIP e comunicação multimídia.
Conexão do Sistema de Endereço Público Existente
Muitos locais já possuem um sistema de endereço público tradicional com amplificadores e alto-falantes. Um gateway de sonorização permite que esse sistema de áudio existente se torne parte do centro de comando. O gateway converte voz SIP em áudio analógico e o envia para a entrada de áudio do amplificador de transmissão.
Após a conclusão da conexão, a plataforma de comando ou ramal SIP pode acionar anúncios por meio do equipamento de PA existente. Esta é uma maneira prática de integrar notificações de emergência, sonorização diária, avisos de produção, lembretes de segurança e mensagens de voz de evacuação sem substituir todos os alto-falantes e amplificadores instalados.
Para parques industriais, fábricas, campi, armazéns e edifícios públicos, esse método híbrido protege o investimento anterior e estende o valor da infraestrutura de áudio herdada. Também torna a sonorização mais fácil de gerenciar a partir do mesmo ambiente de despacho usado para chamadas, vídeo, rádio e coordenação de eventos.
Acesso à Rede Telefônica por Meio de Gateways
Um gateway telefônico conecta a plataforma de despacho à rede telefônica pública ou às linhas telefônicas tradicionais. No design comum de projetos, dois tipos de gateway são frequentemente usados: FXO e E1. A escolha depende do número de chamadas simultâneas e do acesso telefônico externo necessário.
FXO é usado para acesso a linhas telefônicas analógicas. Se o projeto precisar de 8 chamadas telefônicas simultâneas, um gateway FXO de 8 portas pode ser configurado. E1 é mais adequado para maior capacidade de chamadas. Um gateway E1 de porta única pode suportar 30 chamadas simultâneas, tornando-o adequado para cenários com maiores requisitos de comunicação telefônica de saída ou entrada.
Essa camada de gateway é útil quando o centro de comando precisa ligar para números externos, conectar-se à telefonia herdada, receber chamadas de linha direta ou integrar a comunicação telefônica com o registro de despacho e o tratamento de eventos. Isso garante que o novo sistema de despacho multimídia não fique isolado dos recursos telefônicos existentes.

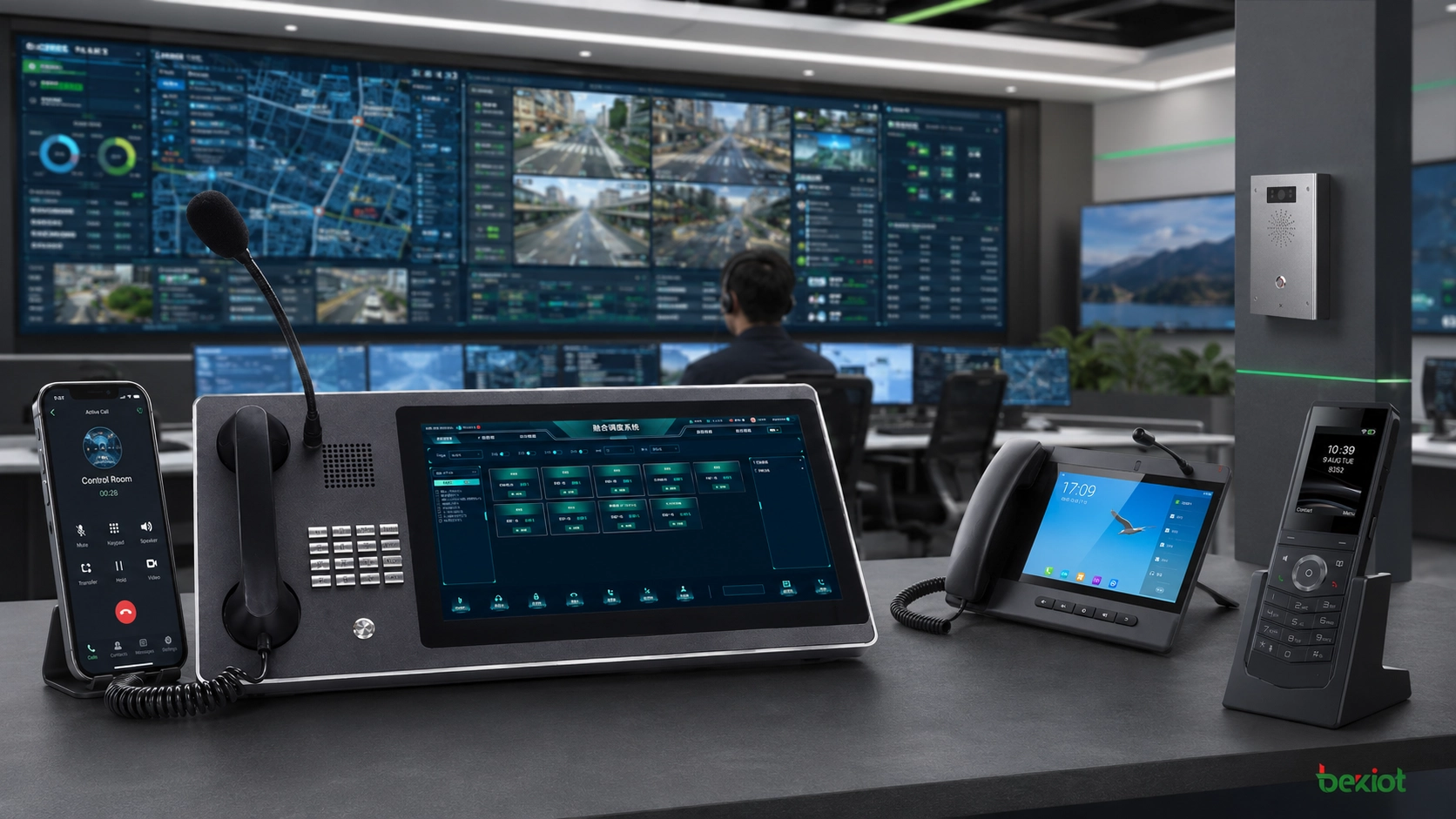

Estações de Trabalho do Operador e Controle Multipantalla
O console de despacho é a principal posição de operação para despachantes. Em muitas implantações, o console pode ser um computador padrão executando software de controle de despacho. A parte importante não é o computador em si, mas a interface do software, o dispositivo de áudio, o layout da tela e o design do fluxo de trabalho.
Se o projeto precisar de operação com múltiplas telas, a estação de trabalho pode ser configurada com várias telas. Comunicação de áudio, monitoramento de vídeo, mapas GIS, informações de alarme e registros de despacho podem ser apresentados em diferentes telas. Isso torna a interface do operador mais clara e ajuda os despachantes a responder sem alternar constantemente entre janelas.
Alguns consoles de despacho integrados colocam os fones de ouvido telefônicos em ambos os lados da tela. Esse tipo de design é usado principalmente para melhorar a conveniência da comunicação telefônica, especialmente para operadores que precisam de manuseio frequente de chamadas, chamadas de despacho e coordenação multipartidária.
Acesso Móvel para Operações de Campo
Um sistema de comando precisa de terminais que possam realizar operações de campo. Em muitos projetos, terminais inteligentes robustos ou smartphones industriais são usados juntamente com um aplicativo móvel dedicado. Esses terminais móveis podem suportar pressione para falar, chamadas de voz, chamadas de vídeo, transmissão de vídeo ao vivo, mensagens instantâneas e posicionamento de pessoal.
Quando integrados a outros sistemas, os terminais móveis se tornam mais valiosos. Por exemplo, o vídeo de drone pode ser enviado diretamente para o aplicativo inteligente, permitindo que usuários de campo visualizem informações de vídeo em tempo real enquanto permanecem conectados ao centro de comando. Isso é útil para resposta a emergências, inspeção, patrulha, manutenção e operações ao ar livre.
O acesso móvel também melhora o alcance da plataforma de comando. O despacho não está mais limitado a salas de controle fixas. Funcionários de campo, supervisores, equipes de patrulha e respondedores de emergência podem participar do mesmo fluxo de trabalho de comunicação por meio de terminais móveis autorizados.
Telefones SIP Fixos e Terminais de Vídeo
Os terminais telefônicos continuam sendo um dos dispositivos de comunicação VoIP mais comuns. A maioria dos telefones IP usa o protocolo SIP aberto, o que lhes permite funcionar com plataformas de despacho baseadas em SIP. Contanto que o telefone suporte SIP, ele geralmente pode ser integrado como um terminal de comunicação fixo no sistema de comando.
Telefones SIP e videofones podem ser instalados em salas de serviço, portões, pontos de controle, oficinas, escritórios, postos de segurança, balcões de serviço e locais de emergência. Eles fornecem acesso estável de ponto fixo para comunicação de voz, chamadas de vídeo, acesso a sonorização e coordenação de despacho.
Em projetos onde a confiabilidade industrial é necessária, a Becke Telcom pode ser considerada para telefones SIP, terminais de comunicação industrial, integração de sonorização, gateways e adaptação de produtos relacionados a despacho. A seleção deve seguir o ambiente real do local, os requisitos de protocolo e o fluxo de trabalho do operador, em vez de usar uma configuração única para todos.
Lógica de Implantação Recomendada
Um centro de comando de áudio e vídeo completo pode ser planejado em camadas. A primeira camada é a plataforma de despacho com capacidade de servidor SIP. A segunda camada inclui gateways como gateway de acesso a vídeo, gateway de videoconferência, gateway de rádio, gateway de sonorização e gateway telefônico. A terceira camada inclui consoles de despacho, aplicativos móveis, telefones SIP, videofones, terminais robustos e outros pontos finais.
Este design em camadas torna o sistema mais fácil de expandir. Se o local precisar apenas de despacho de voz e telefones SIP no início, a plataforma pode começar com uma configuração menor. Se integração de vídeo, comunicação POC, acesso telefônico externo, vinculação a sistema de endereço público ou despacho GIS for necessário mais tarde, o gateway e o terminal correspondentes podem ser adicionados passo a passo.
Os proprietários do projeto devem decidir os tipos de gateway e as quantidades de terminais de acordo com os requisitos reais. Isso evita a sobreconfiguração enquanto ainda suporta o desenvolvimento de longo prazo. Hoje, a implantação de um sistema de comunicação integrado já é madura e prática, e pode servir a muitos setores com ricas funções de áudio, vídeo e despacho.
Um centro de comando forte não é construído adicionando mais dispositivos cegamente. É construído selecionando a plataforma, os gateways e os terminais certos de acordo com as tarefas de comunicação que devem ser concluídas no local.
Valor para Aplicações Industriais
Melhor coordenação entre salas fixas e equipes de campo
O sistema conecta consoles de despacho, telefones SIP, aplicativos móveis, usuários de rádio e fontes de vídeo de campo. Isso permite que o centro de comando se comunique com equipes internas e externas por meio de uma plataforma coordenada.
Acesso unificado a sistemas existentes e novos
Os gateways protegem o investimento anterior, integrando sistemas de videoconferência herdados, sistemas de PA existentes, linhas telefônicas, redes de rádio e recursos de vigilância. Novos terminais SIP e IP podem ser adicionados sem abandonar equipamentos úteis.
Consciência situacional mais completa
Chamadas de voz, vídeo ao vivo, mapas GIS, registros, gravações de áudio e gravações de vídeo podem funcionar juntos. Os operadores podem tomar decisões com base tanto no conteúdo da comunicação quanto nas informações visuais.
Expansão flexível para diferentes tamanhos de projeto
A arquitetura pode ser ajustada de acordo com o setor, tamanho do local, número de usuários, número de fontes de vídeo, capacidade telefônica, necessidades de acesso a rádio e requisitos de comunicação de emergência.
Conclusão
Um centro de comando de despacho integrado de áudio e vídeo é construído a partir de uma plataforma de despacho central baseada em SIP, vários módulos de gateway e diferentes tipos de terminais. A plataforma fornece registro, autenticação, gerenciamento de números, despacho de voz, despacho de vídeo, coordenação GIS, registros, gravação e suporte a comunicação multimídia. Os gateways conectam fontes de vídeo, sistemas de conferência, rádios, amplificadores de PA e redes telefônicas. Terminais como consoles de despacho, aplicativos móveis, smartphones robustos, telefones SIP e videofones aproximam o sistema dos usuários reais e das equipes de campo.
Ao selecionar equipamentos de acordo com a aplicação real, as organizações podem construir um centro de comando flexível que suporta a coordenação diária da produção, resposta a emergências, segurança pública, operações industriais e comunicação em vários locais.
FAQ
Como uma equipe de projeto deve decidir quais gateways são necessários?
Comece listando o que precisa ser conectado. Câmeras e drones requerem acesso a vídeo. Salas de reunião existentes podem exigir um gateway de videoconferência. Rádios precisam de um gateway de rádio. Amplificadores de PA precisam de um gateway de sonorização. Linhas telefônicas exigem acesso a gateway FXO ou E1.
O E1 é sempre melhor que o FXO para acesso telefônico?
Não. O FXO é adequado quando o número de linhas telefônicas analógicas e chamadas simultâneas é limitado. O E1 é mais adequado quando o projeto precisa de maior capacidade de chamadas, porque um gateway E1 de porta única pode suportar 30 chamadas simultâneas.
O sistema pode funcionar com telefones SIP de terceiros?
Sim, na maioria dos casos. Se o terminal suportar o protocolo SIP padrão e a plataforma de despacho permitir registro ou interconexão, ele geralmente pode ser usado como um ponto de extremidade de comunicação após configuração e testes adequados.
O que deve ser considerado para a qualidade da integração de vídeo?
A equipe deve verificar o suporte a protocolos, compatibilidade de codecs, largura de banda, latência, estabilidade do fluxo, requisitos de distribuição de vídeo e se fontes como GB/T28181, RTSP, RTMP, FLV, HLS, drones e gravadores corporais precisam de acesso unificado.
Um centro de comando precisa de estações de trabalho multipantalla?
Nem sempre. Uma estação de trabalho de tela única pode ser suficiente para sistemas pequenos. A operação com múltiplas telas é mais útil quando os despachantes precisam visualizar controle de áudio, monitoramento de vídeo, mapas GIS, alarmes e registros ao mesmo tempo.
Como o sistema pode permanecer confiável durante o uso emergencial?
A confiabilidade deve ser planejada por meio de projeto de rede estável, energia de backup, redundância de dispositivos quando necessário, permissões de usuário claras, testes regulares, planejamento de armazenamento de gravações e procedimentos operacionais de emergência definidos.
