A Comunicação por Linha de Energia, geralmente abreviada como PLC, é uma tecnologia que transmite dados pelas linhas elétricas. Em vez de instalar um cabo de comunicação separado para cada dispositivo, ela permite que sinais selecionados trafeguem pela fiação que já transporta energia. Por isso é útil em residências, edifícios, fábricas, redes de concessionárias, medidores inteligentes, iluminação pública, gestão de energia e automação.

A ideia básica é que energia e dados podem compartilhar o mesmo condutor quando usam faixas de frequência diferentes e são separados por acoplamento, filtragem, modulação e processamento de sinal adequados. Na prática, a confiabilidade depende do ambiente elétrico, qualidade da fiação, nível de ruído, distância, método de acoplamento, banda de frequência, limites regulatórios e tipos de dispositivos conectados.

Uso da fiação elétrica como caminho de dados

A fiação elétrica foi criada para distribuir energia, não dados. Isso diferencia PLC de Ethernet, fibra, cabo coaxial ou cabeamento de controle dedicado. A linha de energia pode ser ruidosa, ramificada, irregular e afetada pelas cargas; geladeira, inversor, carregador, dimmer, motor ou fonte chaveada podem alterar a condição do sinal.

Para viabilizar a comunicação, o sistema PLC injeta uma portadora controlada na linha. O receptor escuta essa portadora, separa-a da forma de onda de potência, demodula os dados e corrige erros quando possível. Conforme o projeto, a taxa pode ser baixa e robusta para controle, ou mais alta para rede de banda larga em edifícios.

Por isso, PLC costuma ser dividido em banda estreita e banda larga. A banda estreita prioriza longo alcance, baixa taxa e tolerância a ambientes de concessionárias ou industriais. A banda larga prioriza maior velocidade em distâncias menores, como redes domésticas ou conectividade interna.

Fluxo básico do sinal

Acoplamento à linha de energia

O primeiro passo é acoplar o sinal de comunicação ao condutor elétrico. O circuito de acoplamento injeta dados enquanto protege a eletrônica contra tensões perigosas da rede. Pode incluir capacitores, transformadores, filtros, isolamento, proteção contra surtos e adaptação de impedância.

Um bom acoplamento é essencial porque o equipamento precisa transmitir e receber sem comprometer a segurança elétrica. Em sistemas de concessionárias ou industriais, o projeto também pode ter de suportar surtos, chaveamento de cargas, diferenças de aterramento e ambientes severos.

Modulação e codificação

Modems PLC usam modulação para codificar informação digital em uma portadora. Dependendo da banda e da aplicação, podem usar OFDM, espalhamento espectral, FSK, PSK ou outros esquemas.

Como linhas elétricas podem ter ruído forte e impedância variável, muitos sistemas usam correção de erros, entrelaçamento, modulação adaptativa e repetição automática. Esses recursos melhoram a comunicação quando o canal fica instável.

Transmissão pela rede de fiação

Depois da modulação, o sinal percorre a linha elétrica. O caminho pode passar por ramais, quadros de distribuição, transformadores, conectores, disjuntores, medidores ou unidades de acoplamento. Cada elemento pode atenuar, refletir, distorcer ou bloquear parte do sinal.

Em uma rede residencial simples, o trajeto pode ser curto e fácil de administrar. Em uma rede de distribuição, pode ser longo e afetado por transformadores, mudanças de carga e condições externas.

Recepção e tratamento de erros

O receptor extrai o sinal de comunicação da fiação e o converte de volta em dados digitais. Ele precisa separar dados úteis da frequência da rede, harmônicos, ruído transitório e interferência de outros equipamentos.

Quando há erros, o sistema pode usar retransmissão, correção direta de erros, estimativa de canal ou controle adaptativo de taxa. A meta nem sempre é velocidade máxima; em redes inteligentes e controle, entrega estável costuma ser mais importante que alto throughput.

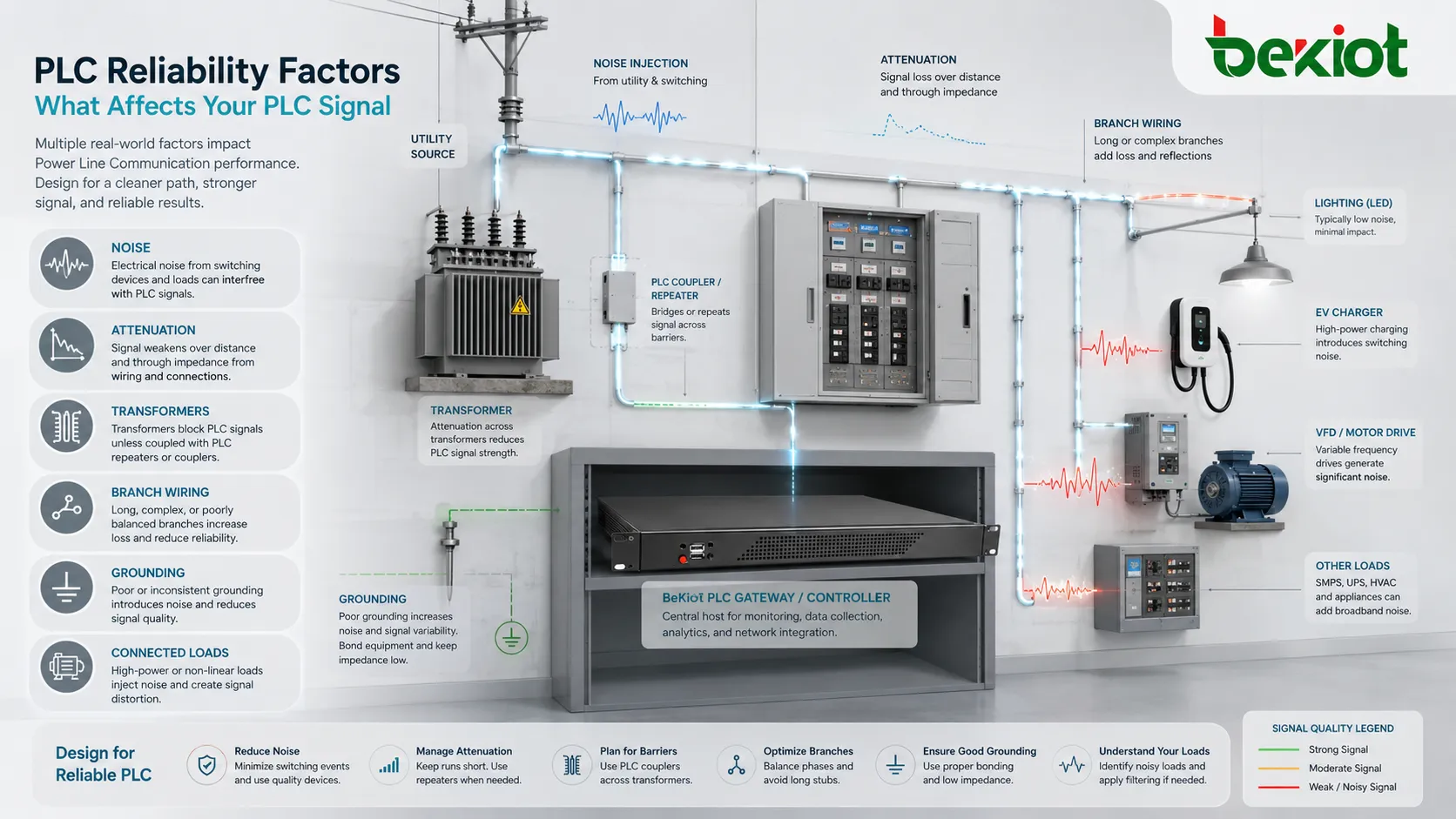

A confiabilidade depende do ambiente elétrico

A confiabilidade do PLC é fortemente influenciada pela própria rede elétrica. Diferente de um cabo dedicado, a linha muda ao longo do dia conforme cargas ligam e desligam. O canal pode estar limpo em um momento e ruidoso no outro, o que torna planejamento e testes indispensáveis.

Desafios comuns incluem ruído impulsivo, ruído conduzido contínuo, alta atenuação, separação de fases, bloqueio por transformadores, aterramento ruim, ramais longos, fiação antiga, terminais frouxos e interferência da eletrônica de potência. Eles podem reduzir velocidade, aumentar latência ou causar falhas intermitentes.

Implantações confiáveis combinam modulação robusta, bom acoplamento, seleção adequada de frequência, repetidores ou malha, filtragem forte, proteção contra surtos e testes em campo. Para sistemas críticos, PLC deve ser comparado com fibra, Ethernet, malha sem fio, celular ou cabo de controle dedicado.

Abordagens de banda estreita e banda larga

Sistemas de banda estreita

PLC de banda estreita opera em frequências mais baixas e é comum em concessionárias, medição, iluminação pública, controle predial e monitoramento industrial. Normalmente oferece taxas menores, mas suporta distâncias maiores e penetra melhor em redes elétricas difíceis.

Isso o torna adequado para pequenos pacotes, estados, leituras de medidor, comandos, mensagens de falha e dados periódicos de monitoramento. A prioridade costuma ser cobertura e estabilidade, não alta velocidade.

Sistemas de banda larga

PLC de banda larga usa frequências mais altas e canais mais amplos para oferecer maior taxa. É usado em redes domésticas, distribuição multimídia, banda larga sobre energia e conectividade predial onde instalar cabo novo é difícil.

A banda larga pode ser conveniente, mas depende da qualidade da fiação, distância do circuito, fontes de ruído, acoplamento entre fases e quantidade de dispositivos na mesma rede. A taxa real pode ser bem menor que a teórica.

Comunicação híbrida

Alguns sistemas combinam PLC com Wi-Fi, Ethernet, celular, malha RF ou fibra. Uma abordagem híbrida melhora cobertura e resiliência; se a linha elétrica estiver ruim em uma área, outro caminho pode transportar os dados.

Essa abordagem é útil em redes inteligentes, campi, plantas industriais e automação predial, onde um único meio de comunicação não se comporta igualmente bem em todos os pontos.

Normas comuns e famílias tecnológicas

Benefícios para implantação

Redução de novo cabeamento

O maior benefício prático é usar a fiação existente. Em edifícios antigos, redes subterrâneas, iluminação pública e espaços acabados, puxar novo cabo de comunicação pode ser caro, disruptivo ou inviável.

PLC reduz o trabalho de instalação quando o caminho elétrico é adequado. Isso é especialmente útil quando os dispositivos já precisam de energia e estão distribuídos pela mesma infraestrutura.

Ampla cobertura física

A fiação de energia alcança muitos locais sem cabeamento de comunicação. Medidores, luminárias, quadros elétricos, estações de bombeamento, salas técnicas e tomadas domésticas já fazem parte da rede elétrica.

Assim, PLC pode atender dispositivos distribuídos sem exigir uma conexão de comunicação separada em cada ponto.

Útil para controle de baixo volume de dados

Muitas tarefas de automação não exigem alta largura de banda. Leitura de medidor, comando de relé, estado de iluminação, valor de energia, entrada de alarme ou relatório de saúde do dispositivo usam pacotes pequenos.

Para esses casos, um enlace PLC robusto e de baixa taxa pode ser mais prático que um sistema de alta velocidade difícil de estabilizar em linhas longas ou ruidosas.

Boa adequação a redes elétricas e medição

Concessionárias já operam a rede elétrica. PLC permite que a comunicação de dados siga parte dessa infraestrutura, facilitando medição, monitoramento de distribuição, controle de carga e automação da rede.

Mesmo assim, transformadores, alimentadores longos, mudanças de impedância e fontes de ruído podem afetar a cobertura, exigindo planejamento cuidadoso.

Conectividade favorável a retrofit

PLC é atraente em retrofit quando abrir paredes, cavar valas ou adicionar eletrodutos é difícil. Ele oferece uma opção de comunicação para edifícios, campi, iluminação pública e sistemas elétricos legados.

O sucesso do retrofit depende de testes. A fiação existente pode ter emendas antigas, fases misturadas, dispositivos de proteção ou fontes de ruído que afetam o desempenho.

Limitações que não devem ser ignoradas

Ruído de cargas elétricas

Linhas de energia alimentam muitos dispositivos que geram ruído. Fontes chaveadas, dimmers, motores, inversores, carregadores, solda e inversores de frequência podem perturbar sinais PLC.

Filtros, melhor posicionamento, isolamento da fonte de ruído e modulação robusta ajudam, mas alguns ambientes continuam difíceis.

Caminhos de fiação imprevisíveis

A fiação elétrica nem sempre segue uma topologia ponto a ponto limpa. Ramais, quadros, fases, transformadores, disjuntores e circuitos compartilhados criam caminhos de sinal imprevisíveis.

Duas tomadas próximas fisicamente podem não ter o melhor caminho de comunicação, enquanto dois dispositivos distantes podem comunicar bem se a rota elétrica for favorável.

Garantias de desempenho limitadas

O desempenho PLC varia com horário, carga, banda de frequência e qualidade de instalação. Um teste de comissionamento pode ser bom, mas mudanças posteriores nos equipamentos conectados podem reduzir o desempenho.

Para comunicação crítica, devem ser considerados monitoramento e caminhos de contingência.

Restrições regulatórias e de EMC

Sinais PLC precisam coexistir com sistemas elétricos e de rádio. Limites de emissão, restrições de frequência e requisitos de compatibilidade eletromagnética afetam potência de transmissão, canal e certificação.

Os produtos devem ser escolhidos conforme o mercado e as normas aplicáveis. A instalação também deve considerar interferência em serviços de rádio ou equipamentos sensíveis.

PLC é mais confiável quando tratado como um sistema de comunicação que usa linhas de energia, não como um simples atalho sem cabos.

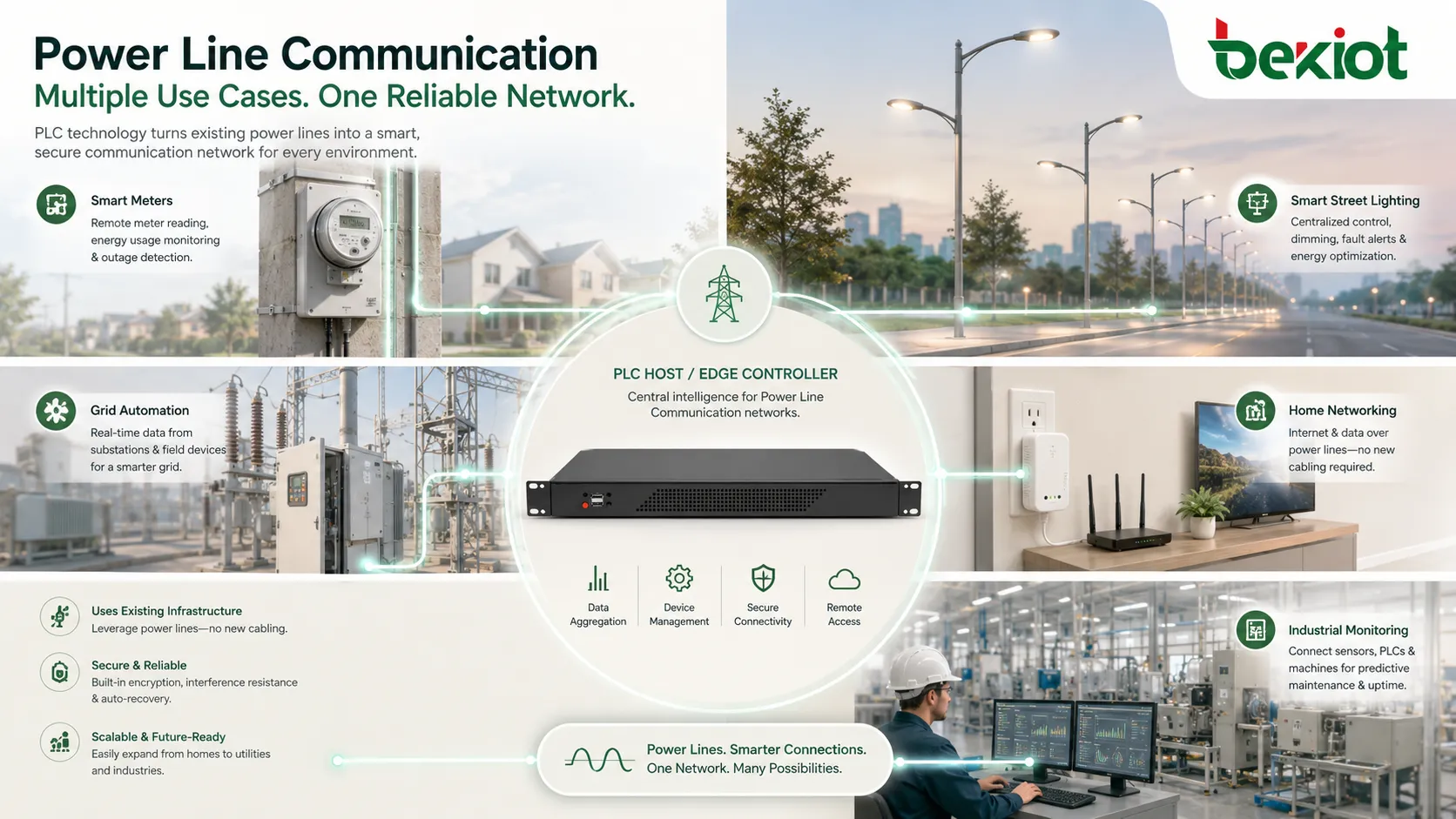

Onde é comumente usada

Medição inteligente

Medidores inteligentes usam PLC para enviar consumo, estado, eventos de violação e comandos pela rede de distribuição. Isso reduz a necessidade de cabeamento de comunicação em cada medidor.

Aplicações de medição normalmente priorizam comunicação estável de baixa taxa, cobertura e gerenciamento, em vez de alta largura de banda.

Automação da rede elétrica

Concessionárias podem usar PLC para monitorar alimentadores, indicar falhas, controlar cargas, automatizar distribuição e realizar chaveamento remoto. A tecnologia conecta dispositivos de campo a sistemas de controle onde a infraestrutura elétrica já existe.

O planejamento de confiabilidade é importante porque as condições da rede mudam com carga, manobras, clima e topologia.

Controle de iluminação pública

Redes de iluminação pública podem ser adequadas ao PLC porque as luminárias já estão ligadas por circuitos de energia. PLC pode suportar dimerização, estado, alertas de falha, agendamento e monitoramento de energia.

Para grandes redes externas, segmentação, gateways em gabinete e proteção contra surtos são importantes.

Redes domésticas e prediais

Adaptadores de linha de energia estendem a conectividade pela tomada existente. Isso é útil onde o Wi-Fi é fraco ou instalar Ethernet não é prático.

O desempenho depende da idade da fiação, layout dos circuitos, distância, tipo de tomada, protetores, filtros de linha e interferência de eletrodomésticos. Tomadas de parede diretas costumam funcionar melhor que filtros.

Monitoramento industrial

Alguns sistemas industriais usam PLC para monitoramento de equipamentos, coleta de dados de energia, sensores remotos, controle de baixa taxa ou comunicação com dispositivos de campo. É útil quando a energia chega ao equipamento remoto, mas o cabo de dados não.

O uso industrial requer projeto EMC cuidadoso, pois motores, inversores, relés e equipamentos de alta corrente podem gerar ruído conduzido severo.

Automação predial

Iluminação, HVAC, gestão de energia, ocupação e painéis elétricos podem usar PLC quando não há barramento de comunicação dedicado. Isso apoia automação de retrofit sem recabeamento pesado.

Sistemas prediais ainda devem ser testados por zona, porque painéis, fases, transformadores e ruído elétrico afetam a cobertura.

Checklist de projeto para melhores resultados

Comece identificando a necessidade da aplicação. Uma rede de medidores, um adaptador doméstico, um sensor industrial e um controle de iluminação têm requisitos muito diferentes de taxa, distância, latência e confiabilidade.

Faça levantamento do ambiente elétrico: idade da fiação, fases, transformadores, quadros, aterramento, fontes de ruído, proteção contra surtos e cargas. Isso ajuda a prever onde a comunicação será forte ou fraca.

Escolha a tecnologia correta. Banda estreita é melhor para longo alcance e baixa taxa; banda larga é melhor para comunicação predial de maior velocidade. Não escolha apenas pela taxa teórica máxima.

Planeje gateways e repetidores. Grandes instalações podem exigir concentradores, repetidores, roteamento em malha, acopladores de fase ou gateways por segmento.

Teste em condições reais. A comunicação deve ser verificada com motores funcionando, luzes chaveando, carregadores em uso, inversores operando e cargas mudando. Um teste silencioso pode esconder interferências diárias.

Segurança e proteção de dados

Como PLC usa infraestrutura elétrica compartilhada, segurança deve ser considerada desde o início. Dispositivos devem suportar autenticação, criptografia, controle de acesso, comissionamento seguro e proteção contra entrada não autorizada.

Em concessionárias e edifícios, a gestão de identidade de dispositivos é importante. Um dispositivo malicioso ou mal configurado não deve entrar na rede e enviar comandos. Atualizações de firmware e chaves também devem ser planejadas.

Em redes domésticas, usuários devem ativar criptografia ou pareamento do equipamento. Isso reduz o risco de acesso indesejado por caminhos de fiação próximos, circuitos compartilhados ou infraestrutura de múltiplas unidades.

Problemas comuns e solução de falhas

Baixa taxa de dados

Baixa taxa de dados pode ser causada por distância, ruído, tomada ruim, separação de fases, fiação antiga, protetores contra surtos ou muitos ramais no caminho. Mover o dispositivo ou adicionar repetidor pode melhorar.

Quedas de conexão em determinados horários

Se a comunicação falha apenas quando certos equipamentos funcionam, a causa pode ser ruído de motores, carregadores, dimmers, solda, inversores ou fontes chaveadas. O padrão de tempo ajuda a localizar a fonte.

Dispositivos não conseguem parear

Falha de pareamento pode vir de famílias tecnológicas diferentes, padrões incompatíveis, criptografia divergente, caminho de sinal ruim ou dispositivos ligados a filtros de linha.

Funciona em um cômodo, mas não em outro

Os dois locais podem estar em fases diferentes, separados por quadro de distribuição, afetados por disjuntores ou conectados por caminho longo. Pode ser necessário acoplamento de fase ou outra posição de gateway.

Interferência com outros equipamentos

Em casos raros, dispositivos PLC mal instalados ou não conformes podem interferir em rádio ou eletrônicos sensíveis. Use equipamentos conformes, filtros corretos e boas práticas de instalação.

Manutenção e confiabilidade de longo prazo

Redes PLC devem ser monitoradas ao longo do tempo. A qualidade muda quando cargas são adicionadas, quadros modificados, a fiação envelhece, protetores falham ou novos equipamentos introduzem ruído.

Em sistemas industriais e de concessionárias, a manutenção deve revisar qualidade do link, perda de pacotes, retentativas, eventos offline e logs de gateway. Degradação súbita pode indicar nova fonte de ruído ou problema de fiação.

Em edifícios e residências, evite mover adaptadores para filtros de linha, tomadas sobrecarregadas ou circuitos instáveis. Se o desempenho mudar após adicionar aparelho, carregador ou dimmer, esse item deve ser considerado.

FAQ

PLC pode funcionar entre fases elétricas diferentes?

Às vezes, mas o desempenho pode cair. Algumas instalações exigem acopladores de fase, repetidores ou gateways para melhorar a comunicação entre fases.

PLC substitui Ethernet ou fibra?

Normalmente não. PLC é útil onde a fiação elétrica existente é conveniente, mas Ethernet e fibra são mais previsíveis para redes de alta largura de banda ou missão crítica.

Protetores contra surtos podem afetar o desempenho?

Sim. Alguns protetores e filtros de linha atenuam sinais PLC. Tomadas de parede diretas ou adaptadores pass-through compatíveis costumam funcionar melhor.

PLC é seguro o suficiente para sistemas de concessionárias ou edifícios?

Pode ser seguro com autenticação, criptografia, gestão de chaves, provisionamento de dispositivos e controles de acesso adequados. A segurança depende da implementação e configuração, não apenas do meio físico.

O que deve ser testado antes da implantação?

Teste cobertura, taxa de dados, perda de pacotes, latência, cruzamento de fases, ruído em carga normal, posição de gateways, configurações de segurança e comportamento durante chaveamentos ou partida de equipamentos.
