A tensão de toque é um dos sinais mais básicos, mas facilmente ignorados na comunicação telefônica analógica. Antes que um usuário atenda uma chamada, a linha telefônica deve fornecer um sinal de toque forte o suficiente para acionar o circuito da campainha do telefone, campainha, terminal analógico ou dispositivo de sinalização conectado. Se a tensão de toque for muito fraca, instável, com temporização incorreta ou sobrecarregada por muitos dispositivos, o telefone pode não tocar, mesmo que a rota da chamada em si esteja correta.

Em projetos de comunicação modernos, a tensão de toque ainda é importante porque muitos sistemas continuam a usar interfaces analógicas. Portas FXS de PABX, adaptadores telefônicos analógicos, telefones de emergência de elevador, telefones industriais, interfones de porta, gateways analógicos, telefones de linha direta e ramais telefônicos legados podem todos depender de um sinal de toque correto. Compreender seu princípio de funcionamento, vantagens de implantação e técnicas de manutenção ajuda os engenheiros a evitar chamadas perdidas, diagnósticos incorretos de falhas, baixa compatibilidade de terminais e substituição desnecessária de equipamentos.

O que significa tensão de toque na telefonia analógica

Sinal elétrico usado para alertar o terminal

A tensão de toque é o sinal elétrico aplicado a uma linha telefônica analógica para fazer o dispositivo conectado tocar quando uma chamada recebida chega. Em uma linha analógica tradicional, o telefone normalmente permanece no gancho enquanto aguarda chamadas. Quando a central, PABX, gateway ou interface FXS precisa alertar o terminal, ela aplica um sinal de toque à linha. O terminal detecta esse sinal e ativa sua campainha, dispositivo de toque, buzina, alto-falante, lâmpada ou circuito eletrônico de toque.

Esse sinal é diferente do tom audível de retorno de chamada ouvido por quem liga. O tom de retorno de chamada é o som enviado à parte chamadora para indicar que o lado chamado está sendo alertado. A tensão de toque é o sinal elétrico real enviado à linha telefônica chamada para fazer o dispositivo local tocar. Confundir esses dois conceitos pode levar a erros de solução de problemas. Quem liga pode ouvir o tom de retorno, mas o terminal ainda pode não tocar se a tensão de toque local ou a carga da campainha estiver anormal.

Relação com interfaces FXS

Em sistemas do lado do cliente, a tensão de toque geralmente é gerada por uma interface FXS. FXS significa Foreign Exchange Station, que é a porta que fornece alimentação de bateria, tom de discagem, corrente de laço e sinal de toque para um telefone analógico. Uma placa de ramal analógico de PABX, ATA VoIP, gateway analógico, interface de telefone de elevador ou simulador de linha telefônica podem todos incluir uma porta FXS.

A porta FXS se comporta como uma pequena central telefônica local para o terminal conectado. Quando uma chamada chega, o circuito FXS gera tensão de toque de acordo com seu projeto e configuração. Se o terminal sai do gancho, a porta detecta a mudança de corrente de laço e interrompe o sinal de toque. Essa relação é central para a operação do telefone analógico.

Tensão de toque e cadência de toque

A tensão de toque não é aplicada continuamente. Geralmente é enviada em uma cadência de toque: um padrão repetido de intervalos de toque ativo e pausa. Por exemplo, o telefone pode tocar por um curto período, pausar e depois tocar novamente. Diferentes países, sistemas PABX, gateways e tipos de serviços especiais podem usar padrões de cadência diferentes.

A cadência de toque afeta a experiência do usuário e o comportamento do terminal. Alguns dispositivos reconhecem padrões de toque distintivos. Alguns sistemas de hotel, escritório ou PABX usam diferentes cadências de toque para distinguir chamadas internas, externas, em grupo ou prioritárias. Durante a manutenção, os engenheiros devem verificar não apenas o nível de tensão, mas também o tempo da cadência.

Princípio de funcionamento e caminho do sinal

Chegada da chamada e geração do toque

O processo começa quando o sistema determina que um ramal analógico deve ser alertado. Uma chamada pode vir de outro ramal, um tronco SIP, uma linha PSTN, um interfone de porta, uma rota de chamada de emergência ou uma regra de despacho interno. O sistema de comutação seleciona a porta analógica de destino e comanda o circuito FXS a gerar tensão de toque.

O gerador de toque envia um sinal de toque CA para a linha. O terminal conectado detecta o sinal através do seu circuito de campainha. Se o usuário atende levantando o monofone ou saindo do gancho de outra forma, o estado do laço muda. A porta FXS detecta essa condição de atendimento, interrompe o sinal de toque e estabelece o caminho de voz.

Carga da linha e resposta da campainha

O sinal de toque deve fornecer energia suficiente para operar a carga da campainha. Campainhas eletromecânicas mais antigas podem exigir mais corrente de toque do que as campainhas eletrônicas modernas. Se vários dispositivos analógicos estiverem conectados em paralelo na mesma linha, a carga total aumenta. Quando a carga excede a capacidade da porta FXS, alguns ou todos os dispositivos podem falhar ao tocar.

É por isso que o REN, ou Número de Equivalência de Campainha, é importante na implantação analógica. O REN representa a carga de toque aproximada apresentada por um telefone ou campainha. O REN total conectado a uma linha deve permanecer dentro da capacidade da linha ou porta. Se a carga total for muito alta, a tensão de toque pode cair, a corrente de toque pode ser insuficiente ou a porta pode entrar em comportamento de proteção.

Interação com a distância do cabo

A distância do cabo afeta o desempenho do toque. Cabos longos adicionam resistência, capacitância e possíveis caminhos de fuga. Em fiação limpa e instalada corretamente, o toque analógico pode percorrer uma distância razoável. Em fiação envelhecida, molhada, danificada, mal terminada ou de alta capacitância, o sinal de toque pode enfraquecer ou ficar distorcido.

Problemas de cabo podem nem sempre afetar voz e toque da mesma forma. Uma linha pode suportar conversação após o usuário atender, mas falhar em tocar de forma confiável. Isso acontece porque o toque requer um sinal de tensão mais alta e corrente suficiente para acionar a campainha. A manutenção deve, portanto, testar tanto o áudio da chamada quanto o desempenho do toque.

Condição de parada após o atendimento

Quando o terminal chamado é atendido, a linha muda do estado no gancho para fora do gancho. O circuito FXS detecta a corrente de laço e interrompe o sinal de toque. Isso impede que o toque de alta tensão continue enquanto o usuário está na chamada. Se a detecção de atendimento for anormal, o toque pode continuar inesperadamente, parar muito cedo ou falhar em fazer a transição para voz.

Problemas nessa transição podem vir de impedância do terminal, falhas de fiação, tipo de interface errado, equipamento terminal incompatível ou falha de hardware FXS. A solução de problemas deve incluir o caminho completo desde a geração do toque até a detecção de atendimento.

Vantagens de implantação

Suporta terminais analógicos legados

A primeira vantagem de implantação da tensão de toque é a compatibilidade com terminais analógicos. Muitas instalações ainda usam telefones analógicos, telefones de emergência, telefones de elevador, telefones de linha direta, telefones industriais, telefones de parede, telefones de porta e telefones de serviço simples. Esses terminais podem não exigir registro IP, adaptadores de energia locais ou configuração complexa de software.

Para projetos que precisam preservar dispositivos existentes, o suporte a toque analógico pode reduzir o custo de substituição. Em vez de trocar cada terminal por um terminal IP, o sistema pode usar placas analógicas de PABX, gateways FXS ou ATAs para continuar acionando as linhas analógicas. Isso é especialmente útil em edifícios com fiação de cobre existente.

Operação simples do terminal

Os terminais analógicos costumam ser simples de usar. O telefone toca, o usuário atende e a chamada começa. Essa simplicidade é valiosa em áreas públicas, salas de equipamentos, elevadores, instalações industriais, guaritas, pontos de visitação e locais de emergência. Os usuários não precisam entender estado de login, registro de rede ou menus de software.

A tensão de toque possibilita essa interação familiar. O dispositivo emite um alerta local claro quando uma chamada chega. Em ambientes onde os usuários podem não ser treinados, estar estressados ou usando luvas, o simples toque e operação do monofone ainda podem ser práticos.

Útil para pontos de emergência e serviço

Muitos pontos de comunicação de emergência e serviço dependem de interfaces analógicas porque são estáveis, simples e fáceis de monitorar. Telefones de emergência de elevador, telefones de beira de estrada, pontos de ajuda, unidades de comunicação de porta e telefones de serviço de instalações podem usar tensão de toque para alertar terminais locais ou remotos durante chamadas recebidas.

Nesses casos, o toque deve ser confiável. Um toque perdido pode significar uma chamada de assistência perdida. O valor da implantação não é apenas compatibilidade técnica, mas disponibilidade operacional. Um circuito de toque adequadamente projetado garante que o terminal produza um alerta claro quando o sistema o chama.

Funciona com migração de PABX e gateway

A tensão de toque é importante durante a migração da telefonia tradicional para VoIP ou comunicação unificada. As organizações podem implantar sistemas PABX IP mantendo telefones analógicos através de gateways. O gateway deve gerar tensão de toque adequada para os terminais analógicos conectados.

Isso permite migração em fases. Ramais analógicos existentes podem continuar funcionando enquanto novos telefones SIP ou terminais IP são adicionados. Para hotéis, hospitais, fábricas, campi, escritórios, armazéns e instalações públicas, isso reduz a interrupção e distribui o investimento ao longo do tempo.

Fornece confirmação audível local

Um telefone analógico tocando fornece confirmação local imediata de que a chamada está alcançando o terminal físico. Em muitos ambientes de campo, isso é útil. Uma sala de guarda, área de equipamentos, casa de máquinas de elevador, balcão de depósito ou estação de manutenção pode precisar de um toque claramente audível em vez de apenas uma notificação por software.

O alerta audível local também é útil quando os usuários não estão olhando para telas. Um telefone tocando pode atrair a atenção mesmo que o funcionário esteja longe de um console. Isso torna a tensão de toque parte da consciência operacional diária.

Características técnicas principais

Nível de tensão

A tensão de toque é tipicamente um sinal CA de tensão relativamente alta comparado aos sinais normais de controle de baixa tensão. O valor exato depende do país, central, PABX, gateway, placa de linha, carga e padrão de projeto. Os engenheiros não devem presumir que todos os sistemas usam exatamente a mesma tensão de toque.

Da perspectiva da manutenção, a tensão deve ser medida sob condições realistas. Medir uma porta sem carga pode mostrar um valor mais alto do que medir a mesma porta com telefones conectados. Se a carga conectada for alta, a tensão pode cair durante o toque. Ambos os comportamentos, sem carga e com carga, podem ser úteis para diagnóstico.

Frequência e forma de onda

Sinais de toque geralmente são sinais CA de baixa frequência. A frequência e a forma de onda podem variar entre administrações telefônicas, equipamentos PABX, gateways e adaptadores analógicos. Campainhas eletromecânicas mais antigas podem ser mais sensíveis à frequência e ao formato da forma de onda do que as campainhas eletrônicas modernas.

Um dispositivo pode falhar ao tocar se a tensão estiver presente, mas a forma de onda, frequência ou corrente disponível for inadequada. Isso é comum ao conectar telefones analógicos antigos ou campainhas mecânicas a alguns ATAs VoIP ou portas analógicas de baixa potência. A manutenção deve considerar mais do que apenas a leitura de tensão.

Carga da campainha e capacidade REN

A carga da campainha determina quantos dispositivos podem ser conectados a uma fonte de toque. O REN é comumente usado para estimar essa carga. Se uma linha tem vários telefones conectados em paralelo, seu REN total pode exceder o que a porta FXS pode suportar. Quando isso acontece, o toque pode ficar fraco, intermitente ou completamente ausente.

A capacidade REN é especialmente importante em projetos de modernização. Um laço de fiação legado pode ter vários telefones, campainhas, aparelhos de fax, modems, discadores de alarme ou ramais ocultos conectados. Antes de substituir um provedor de linha ou PABX, a carga total da campainha deve ser verificada.

Controle de cadência de toque

A cadência de toque controla o padrão do toque. Um sistema pode fornecer cadência diferente para chamadas internas, externas, prioritárias ou serviços especiais. Alguns terminais analógicos podem responder de forma diferente dependendo da cadência. Alguns usuários também confiam na cadência para identificar o tipo de chamada.

Quando um novo PABX, ATA ou gateway é instalado, a cadência de toque deve ser verificada. Se os usuários relatarem que “o telefone toca diferente” ou “a campainha não toca por tempo suficiente”, o problema pode ser a configuração da cadência em vez de falha de tensão.

Isolamento e projeto de segurança

Como a tensão de toque pode ser muito mais alta que os níveis normais de sinal de baixa tensão, isolamento adequado e projeto de segurança são necessários. Equipamentos FXS, placas de linha, gateways e ferramentas de teste devem ser projetados para as condições de toque telefônico. Os técnicos devem usar medidores adequados e seguir procedimentos seguros.

A tensão de toque não deve ser tratada com descaso apenas porque faz parte de uma linha telefônica. O teste deve evitar curto-circuitar a linha, tocar condutores expostos durante o toque ou usar instrumentos inadequados. A segurança faz parte da qualidade da manutenção.

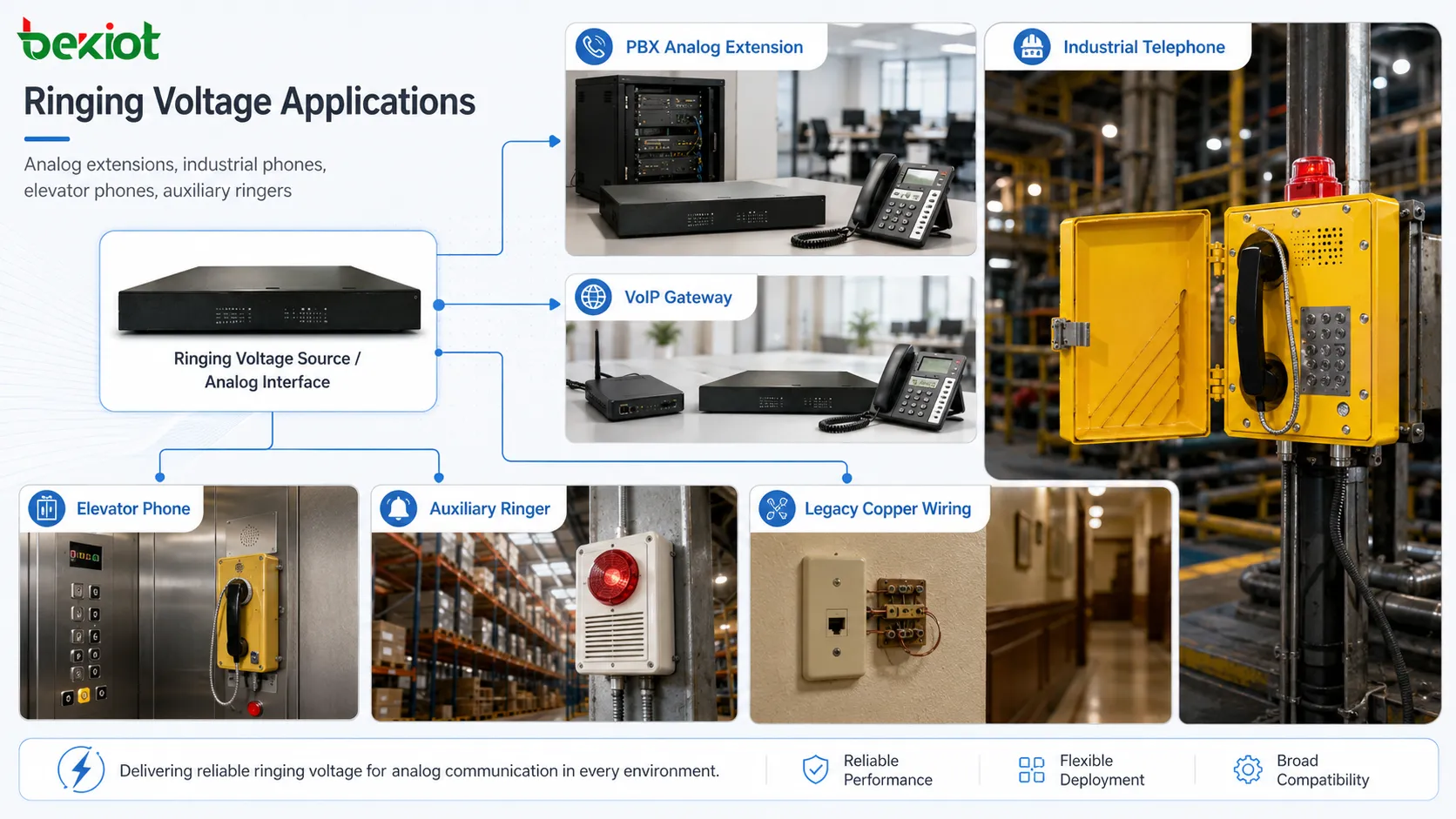

Cenários de aplicação

Ramais analógicos de PABX

Os sistemas PABX frequentemente fornecem portas de ramal analógico para telefones analógicos comuns, aparelhos de fax, telefones de elevador, dispositivos de linha direta ou terminais de serviço simples. A tensão de toque permite que o PABX alerte esses terminais quando as chamadas chegam. Em implantações mistas, ramais analógicos podem coexistir com telefones SIP e terminais digitais.

O principal requisito é a capacidade da porta. Cada porta de ramal analógico deve suportar a carga de campainha conectada e o comprimento de cabo esperado. Se vários dispositivos estiverem em ponte em uma porta, os engenheiros devem verificar se a porta pode acionar todas as campainhas de forma confiável.

ATA VoIP e gateways analógicos

Adaptadores telefônicos analógicos e gateways convertem a sinalização VoIP em comportamento de linha analógica. Eles devem fornecer tom de discagem, corrente de laço, detecção DTMF e tensão de toque para terminais analógicos. O desempenho do toque é frequentemente uma diferença fundamental entre um gateway confiável e um fraco.

Em projetos de migração VoIP, os usuários podem reclamar que telefones antigos não tocam mais após mudar de linhas PSTN tradicionais para um ATA. A causa pode ser menor capacidade REN, forma de onda diferente, corrente de toque mais fraca, lances de cabo longos ou circuitos de campainha incompatíveis. A seleção do gateway deve, portanto, incluir revisão da capacidade de toque.

Telefones de elevador e emergência

Telefones de emergência de elevador e telefones de ajuda podem usar interfaces analógicas. Embora muitos desses dispositivos iniciem chamadas para fora, alguns sistemas também precisam ligar de volta para o dispositivo para teste, manutenção ou comunicação bidirecional. A tensão de toque deve ser capaz de alertar o terminal se o toque de entrada for necessário.

Dispositivos de emergência devem ser testados regularmente. Não basta confirmar que o botão de chamada pode discar para fora. Toque de entrada, comportamento de atendimento, caminho de áudio, supervisão de linha e energia de backup também podem ser importantes dependendo da instalação.

Telefones analógicos industriais e externos

Instalações industriais podem usar telefones analógicos em oficinas, áreas de utilidades, pátios externos, túneis, portões, armazéns e salas de equipamentos. Esses telefones podem ser robustos, à prova d'água ou projetados para ambientes agressivos, mas ainda dependem de sinalização de linha analógica adequada quando conectados através de portas FXS.

Lances longos de cabo e condições externas podem afetar o toque. Entrada de água, corrosão, fuga de isolamento, danos por surto, aterramento deficiente e envelhecimento do cabo podem reduzir o desempenho do toque. A manutenção deve incluir verificações tanto do dispositivo quanto da linha.

Campainhas legadas e sinalizadores auxiliares

Alguns locais usam campainhas externas, sinalizadores sonoros altos, indicadores visuais de toque ou dispositivos auxiliares de sinalização. Eles são úteis em oficinas barulhentas, armazéns, salas grandes ou áreas onde o toque normal do telefone é muito fraco. Esses dispositivos adicionam carga ao circuito de toque.

Antes de adicionar sinalizadores auxiliares, os engenheiros devem verificar a capacidade REN disponível e a tensão da linha sob carga. Se a porta não puder suportar a carga adicional, um amplificador de toque, dispositivo separado controlado por relé ou método de sinalização ativo pode ser necessário.

Técnicas de manutenção

Verificar se a chamada chega à porta

Antes de medir a tensão, confirme se a chamada está realmente alcançando a porta analógica correta. Um telefone que não toca pode ser causado por roteamento de ramal errado, porta desabilitada, grupo de chamada incorreto, horário programado, regra de encaminhamento, configuração de não perturbe ou configuração do PABX. O teste elétrico não deve começar até que o roteamento da chamada seja verificado.

Use logs do sistema, status de chamada, indicadores de porta ou um telefone de teste reconhecidamente bom para confirmar o caminho da chamada. Se a porta nunca recebe um comando de toque, o problema está no controle de chamada e não na tensão de toque.

Medir a tensão de toque com segurança

A tensão de toque deve ser medida com um medidor adequado e procedimento seguro. Como o sinal é CA e pode ser aplicado em rajadas, o técnico deve usar o modo de medição correto e entender a cadência de toque. Um medidor que não seja adequado para toque telefônico pode mostrar leituras instáveis ou enganosas.

A medição deve ser realizada com cuidado para evitar curto-circuito entre os fios ponta e anel. Se possível, teste primeiro com um terminal reconhecidamente bom. Para manutenção em sistemas ativos, os técnicos devem seguir as regras de segurança do local e evitar expor usuários ou equipamentos a riscos desnecessários.

Medir sob carga

A medição de tensão sem carga pode ser enganosa. Uma porta pode mostrar uma tensão aceitável sem telefone conectado, mas falhar quando conectada a várias campainhas ou fiação longa. O teste com carga mostra se a porta pode fornecer tensão e corrente suficientes sob condições reais.

Um método prático é testar primeiro com um telefone analógico reconhecidamente bom e depois adicionar a fiação ou dispositivos reais. Se um telefone toca, mas a linha completa não, o problema pode ser carga excessiva, fuga no cabo, dispositivos ocultos ou incompatibilidade de terminal.

Verificar a carga REN total

Some os valores REN dos dispositivos conectados à mesma linha sempre que possível. Telefones e campainhas mais antigos podem ter carga de campainha mais alta do que telefones eletrônicos modernos. Alguns dispositivos ocultos podem não ser óbvios, como aparelhos de fax, modems, painéis de alarme ou sinalizadores externos conectados em paralelo.

Se a carga total for muito alta, reduza o número de dispositivos, divida a linha, use uma fonte FXS mais forte, adicione um amplificador de toque apropriado ou substitua dispositivos de alta carga por outros de menor carga. Simplesmente aumentar as configurações sem entender a carga pode estressar a porta.

Inspecionar cabo e terminações

Falhas de cabo são uma causa comum de problemas de toque. Inspecione conectores, blocos de conexão, caixas de junção, parafusos terminais, entradas de cabos externos, exposição à umidade, corrosão, emendas de cabo e condição de isolamento. Uma linha pode passar em testes básicos de continuidade, mas ainda apresentar fuga sob alta tensão de toque.

Cabo longo ou de baixa qualidade pode reduzir o desempenho do toque. Se a linha passa por várias junções antigas, ramais de extensão ou áreas úmidas, isole seções e teste-as separadamente. A solução de problemas por divisão e teste costuma ser mais rápida do que suposições.

Comparar com um terminal reconhecidamente bom

Use um telefone analógico reconhecidamente bom para separar problemas de dispositivo de problemas de linha. Se o telefone de teste toca corretamente na porta, o terminal original pode ter campainha defeituosa, impedância incompatível, configuração de toque desabilitada, campainha quebrada, capacitor danificado ou fiação incorreta. Se o telefone de teste também falhar, concentre-se na porta, cabo ou configuração do sistema.

O teste com equipamento reconhecidamente bom é simples, mas eficaz. Ele evita a substituição desnecessária de placas PABX ou gateways quando o problema real é um único telefone, e evita a substituição do terminal quando o problema está na linha.

Sintomas comuns de falha

Telefone não toca, mas consegue fazer chamadas de saída

Este sintoma geralmente significa que o caminho de voz ou a corrente de laço podem estar funcionando, mas o caminho de toque tem um problema. As causas possíveis incluem tensão de toque fraca, carga REN excessiva, cadência errada, circuito de campainha com falha, volume de toque desabilitado, fuga no cabo ou porta FXS incompatível.

A solução de problemas deve verificar roteamento de chamada, tensão de toque, comportamento sob carga, configuração da campainha do terminal, carga REN e condição do cabo. Não presuma que o telefone está íntegro apenas porque consegue discar para fora.

Alguns telefones tocam enquanto outros não

Se vários telefones compartilham uma linha analógica e apenas alguns tocam, o problema pode ser sensibilidade da campainha, carga REN, qualidade do ramal de fiação ou compatibilidade do dispositivo. Um telefone eletrônico moderno pode tocar com um sinal fraco, enquanto uma campainha mecânica mais antiga pode não.

Teste cada telefone individualmente na mesma porta reconhecidamente boa. Em seguida, teste-os juntos. Isso ajuda a identificar se o problema é de um único terminal ou da carga total.

O toque para após adicionar mais dispositivos

Isso geralmente indica sobrecarga. A porta FXS não consegue mais fornecer corrente de toque suficiente para a carga total conectada. Algumas portas podem reduzir a saída ou desligar a proteção de toque quando sobrecarregadas. O resultado é ausência de toque ou toque fraco e intermitente.

A solução é reduzir a carga, dividir dispositivos entre portas, usar equipamentos com REN mais baixo ou adicionar uma solução de toque externa apropriada. Adicionar cegamente mais campainhas à mesma linha frequentemente piora o problema.

Toque intermitente

O toque intermitente pode ser causado por conexões frouxas, umidade, movimento do cabo, gerador de toque falhando, energia instável, configurações de software ou carga no limite. Também pode ocorrer quando a linha funciona em condições secas, mas falha durante chuva ou umidade.

A manutenção deve incluir inspeção ambiental. Caixas de junção externas, conduítes úmidos, fiação de subsolo e terminais corroídos são fontes comuns de falhas de toque intermitente.

Toque falso ou toque anormal

O toque falso pode aparecer quando interferência, tensão induzida, equipamento defeituoso ou fiação incorreta criam um sinal que o terminal interpreta como toque. O toque anormal também pode ser causado por cadência errada, conexão de interface errada ou uso misto de equipamentos incompatíveis.

Verifique aterramento, roteamento de cabos, cabos de energia próximos, protetores contra surtos, configuração do PABX e compatibilidade do terminal. O toque falso pode ser difícil de diagnosticar se o problema ocorre apenas sob certas condições elétricas ou ambientais.

Considerações de projeto para implantação confiável

Compatibilizar a fonte FXS com a carga do terminal

A fonte de toque deve corresponder ao número e tipo de terminais conectados. Um único ATA de baixa potência pode ser adequado para um telefone analógico moderno, mas não para várias campainhas mecânicas ou fiação de ramal longa. Antes da implantação, verifique a capacidade de toque da porta FXS e a carga REN conectada.

Para implantações analógicas maiores, use equipamentos projetados para a escala esperada. Múltiplas portas analógicas, distribuição adequada, sinalizadores ativos ou amplificadores de toque dedicados podem ser necessários. O projeto confiável começa com o planejamento de capacidade.

Evitar dispositivos paralelos desnecessários

Colocar muitos dispositivos em ponte em uma linha analógica pode parecer conveniente, mas aumenta a carga e complica a solução de problemas. Cada dispositivo adicional pode reduzir o desempenho do toque e introduzir pontos de falha. Se vários pontos de alerta forem necessários, considere se ramais separados, paging, saídas de relé ou dispositivos de sinalização ativos são mais adequados.

A fiação paralela deve ser documentada. Ramificações ocultas são uma razão comum para carga REN inesperada e problemas intermitentes. A manutenção se torna mais fácil quando a estrutura da fiação é conhecida.

Proteger lances de cabo externos e longos

Linhas analógicas externas e longas devem incluir proteção adequada de cabo. Proteção contra surtos, aterramento, junções à prova d'água, tipo correto de cabo, terminação segura e proteção física são importantes. A tensão de toque pode ser afetada por falhas no cabo causadas por umidade, raios, roedores, danos mecânicos ou corrosão.

Lances longos devem ser testados após a instalação e periodicamente durante a manutenção. Se um local tem falhas de toque repetidas após tempestades, eventos de energia ou mudanças sazonais de umidade, a proteção do cabo e o aterramento devem ser revisados.

Configurar corretamente a cadência e a duração do toque

Os sistemas PABX, ATA e gateway podem permitir configurações de cadência de toque, frequência de toque, tempo limite de toque, comportamento de grupo de toque e toques distintivos. Elas devem ser configuradas de acordo com o terminal e a exigência do usuário. Uma duração de toque muito curta pode fazer os usuários perderem chamadas mesmo que a tensão esteja correta.

As configurações do grupo de toque também devem ser verificadas. Em alguns sistemas, vários ramais tocam juntos. Se o tempo limite do grupo for muito curto, o telefone analógico pode parar de tocar antes que os usuários possam alcançá-lo. A implantação deve considerar o tempo de resposta humana, não apenas a sinalização elétrica.

Documentar valores de teste e registros de fiação

Durante o comissionamento, registre as leituras de tensão de toque, tipos de terminais conectados, estimativas de REN, rotas de cabo, números de porta e definições de configuração. Esses registros tornam a manutenção futura mais rápida. Sem dados de linha de base, os técnicos não conseguem facilmente dizer se uma leitura posterior é anormal.

A documentação é especialmente útil em hotéis, hospitais, instalações industriais, campi e edifícios antigos onde a fiação analógica pode ter sido modificada muitas vezes. Bons registros reduzem o trabalho repetido de solução de problemas.

Precauções de segurança e manutenção

Tratar a tensão de toque como um sinal de alta tensão

Embora os circuitos telefônicos sejam frequentemente considerados sistemas de baixa potência, a tensão de toque pode ser alta o suficiente para exigir cautela. Os técnicos devem evitar tocar condutores expostos durante o toque, evitar curto-circuitar a linha e usar ferramentas isoladas e instrumentos de teste apropriados.

O treinamento é importante. Pessoas acostumadas a cabeamento de dados de baixa tensão podem subestimar a tensão de toque do telefone analógico. Os procedimentos de segurança devem ser seguidos durante os testes, especialmente em sistemas ativos ou ambientes úmidos.

Desconectar equipamentos sensíveis antes do teste

Alguns dispositivos conectados podem ser sensíveis a métodos de teste ou tensão inesperada. Antes de aplicar geradores de toque externos, amplificadores ou sinais de teste especiais, verifique se todos os equipamentos conectados podem tolerar o teste. Desconecte dispositivos desnecessários ao isolar falhas.

O teste deve ser controlado. Aplicar tensão de toque aleatoriamente em fiação desconhecida pode danificar equipamentos ou criar riscos de segurança. A fiação deve ser identificada antes que qualquer sinal externo seja aplicado.

Usar proteção contra surtos adequada

Linhas analógicas que correm externamente, entre edifícios, através de áreas industriais ou perto de equipamentos de energia devem ser protegidas contra surtos. Raios, eventos de comutação e diferenças de aterramento podem danificar portas FXS e terminais. A proteção contra surtos deve ser instalada corretamente para ser eficaz.

A proteção não deve introduzir fuga excessiva ou capacitância que afete o toque. Protetores de baixa qualidade ou com falha podem se tornar parte do problema. Dispositivos de surto devem ser inspecionados quando falhas de toque aparecem após eventos elétricos.

Verificar após o reparo

Após substituir um telefone, cabo, porta, gateway ou protetor, verifique o comportamento completo. O telefone deve tocar, parar de tocar após o atendimento, fornecer áudio claro, liberar corretamente após desligar e tocar novamente na próxima chamada. Se vários dispositivos estiverem na linha, teste todos eles.

O reparo não está completo até que o fluxo de trabalho da chamada funcione sob condições reais. Uma leitura de tensão por si só não garante que os usuários possam receber chamadas de forma confiável.

Como avaliar um projeto de tensão de toque

Compatibilidade de terminal

O projeto deve suportar os terminais reais conectados ao sistema. Telefones analógicos modernos, campainhas mecânicas antigas, telefones de emergência, aparelhos de fax e sinalizadores auxiliares podem ter diferentes requisitos de toque. A compatibilidade deve ser testada antes da implantação em larga escala.

Capacidade de carga

A fonte de toque deve ter capacidade suficiente para a carga total conectada. Valores REN, comprimento do cabo, sinalizadores auxiliares e dispositivos paralelos ocultos devem ser considerados. Um projeto que funciona apenas com um telefone de teste pode falhar depois que os dispositivos reais são conectados.

Confiabilidade sob condições reais de fiação

O teste deve usar a fiação real do local, não apenas cabos curtos de bancada. Rotas longas, terminais antigos, seções externas e fiação de ramal podem afetar o toque. Testes com fiação real revelam problemas que os testes de laboratório podem não detectar.

Manutenibilidade

Um bom projeto deve ser fácil de solucionar problemas. Portas, cabos, junções e terminais devem ser etiquetados. Diagramas de fiação devem estar disponíveis. Pontos de teste devem ser acessíveis. A equipe de manutenção deve conhecer as leituras normais e o comportamento esperado.

Segurança e proteção

O sistema deve incluir isolamento adequado, aterramento, proteção contra surtos e procedimentos de teste seguros. A tensão de toque faz parte da sinalização de comunicação, mas ainda precisa de respeito elétrico. Um projeto confiável inclui tanto desempenho quanto segurança.

Notas Finais

A tensão de toque é o sinal que faz os telefones analógicos e terminais relacionados tocarem durante chamadas recebidas. É gerada por uma interface FXS, placa PABX, ATA, gateway ou gerador de toque, depois entregue através da linha ao circuito da campainha do terminal. Quando o usuário atende, o sistema detecta a condição de fora do gancho e interrompe o sinal de toque.

Suas vantagens de implantação incluem suporte a terminais analógicos legados, operação simples para o usuário, compatibilidade com telefones de emergência e serviço, migração mais suave de PABX e VoIP e alerta audível local. Essas vantagens explicam por que a tensão de toque permanece relevante mesmo em ambientes de comunicação baseados em IP.

Uma implantação confiável requer atenção ao nível de tensão, forma de onda, cadência, carga REN, distância do cabo, compatibilidade de terminal, proteção contra surtos e segurança. A manutenção deve incluir verificações de roteamento de chamada, medição segura de tensão, teste com carga, revisão de REN, inspeção de cabos, comparação com terminal reconhecidamente bom e verificação completa do fluxo de trabalho após o reparo.

O melhor projeto de tensão de toque não se trata apenas de produzir uma tensão alta o suficiente. Trata-se de garantir que o terminal certo toque claramente, no momento certo, sob as condições reais de fiação e carga do local. Quando isso é alcançado, os ramais analógicos permanecem como partes confiáveis dos sistemas de comunicação modernos.

FAQ

O que é tensão de toque?

Tensão de toque é o sinal elétrico aplicado a uma linha telefônica analógica para fazer o telefone, campainha ou terminal conectado tocar quando uma chamada recebida chega.

Por que um telefone pode fazer chamadas, mas não tocar?

Chamadas de saída podem funcionar porque o caminho de voz e laço estão funcionais, enquanto o circuito de toque ainda pode ter problemas. As causas podem incluir tensão de toque fraca, carga REN excessiva, fuga no cabo, cadência errada ou campainha defeituosa.

O que significa REN?

REN significa Ringer Equivalence Number (Número de Equivalência de Campainha). Representa a carga de toque aproximada de um telefone ou campainha. Se o REN total em uma linha exceder a capacidade da porta, o toque pode falhar.

A tensão de toque deve ser medida sem telefone conectado?

A medição sem carga pode ser útil, mas não é suficiente. Uma porta pode mostrar tensão sem carga, mas falhar sob os dispositivos reais conectados. O teste com carga é importante para a solução de problemas real.

A tensão de toque é perigosa?

Ela pode ser alta o suficiente para exigir cautela. Os técnicos devem usar ferramentas de teste adequadas, evitar tocar condutores expostos durante o toque e seguir procedimentos seguros ao medir ou reparar linhas telefônicas analógicas.
