Em projetos de comunicação de voz e comunicação unificada, conectar um sistema telefônico à rede telefônica pública comutada (PSTN) ainda é um requisito comum. Para locais maiores que precisam de muitos canais telefônicos, numeração centralizada e acesso estável a troncos, um gateway de tronco digital E1 é frequentemente usado para fazer a ponte entre linhas de telecomunicações legadas e plataformas modernas de PBX, IPPBX, SIP ou comunicação de despacho.
A cablagem E1 parece simples por fora, mas muitos problemas no local vêm do mal-entendido sobre a interface física. Uma linha E1 não é cablada como uma conexão Ethernet comum. Ela usa caminhos separados de transmissão e recepção, e o método de cablagem correto depende se o lado da linha é RJ45 balanceado de 120 ohms ou BNC desbalanceado de 75 ohms. Um plano de instalação prático deve confirmar o tipo de interface, a sequência de cablagem, a direção de transmissão, o aterramento, a distância e os indicadores de status do gateway antes da comissionamento.
Onde Esta Conexão se Encaixa em um Projeto de Voz
Um tronco digital E1 é comumente usado quando um projeto precisa conectar uma plataforma de comunicação PBX ou IP a um tronco PSTN do lado da operadora. É adequado para empresas, campi, hotéis, hospitais, parques industriais, centros de comando e ambientes de serviço de chamadas onde muitos canais telefônicos devem ser transportados através de um link de tronco centralizado.
Um tronco telefônico E1 padrão geralmente pode transportar 30 canais de voz. Isso o torna mais eficiente do que implantar muitas linhas analógicas separadas quando o projeto exige múltiplas chamadas externas, regras de discagem unificadas, recursos de numeração centralizados ou integração de voz em nível de tronco.
Em uma arquitetura moderna, o lado E1 se conecta à operadora, ao PBX legado ou ao equipamento de tronco digital, enquanto o lado do gateway converte o serviço em uma forma que pode ser usada por IPPBX, servidores SIP, consoles de despacho, plataformas de gravação e outras aplicações de comunicação. A conexão física é a base de toda a integração. Se a camada de link E1 não for estabelecida, a configuração SIP posterior, o ajuste do plano de discagem e o roteamento de números não funcionarão de forma confiável.
Dois Tipos de Interface a Confirmar Primeiro
A primeira coisa a verificar é se a interface E1 é balanceada de 120 ohms ou desbalanceada de 75 ohms. Esses dois métodos de cablagem são usados em projetos reais de telecomunicações, mas seus conectores e tipos de cabo são diferentes.
Uma interface E1 de 120 ohms geralmente usa um conector estilo RJ45 e cablagem de par trançado. Embora o conector possa parecer com uma porta de rede, não é uma porta Ethernet e não deve ser tratado como tal. Apenas pinos específicos são usados para os sinais de transmissão e recepção E1.
Uma interface E1 de 75 ohms geralmente usa cabo coaxial com conectores BNC. Neste projeto, um conector BNC é usado para receber dados e o outro para transmitir dados. Como o blindagem coaxial e o aterramento estão envolvidos, a qualidade da instalação e as condições de aterramento devem ser verificadas cuidadosamente.
O gateway, o dispositivo da operadora, a placa de tronco PBX ou o equipamento de transmissão devem usar impedância e tipo de interface compatíveis. Se um lado for BNC de 75 ohms e o outro for RJ45 de 120 ohms, um adaptador de impedância apropriado ou cabo de conversão é necessário.
Produto relacionado: Gateway de Tronco Becke IPGA-1E1
Compreendendo a Direção de Transmissão e Recepção
Os links telefônicos E1 normalmente usam um conceito de transmissão de quatro fios. Dois fios são usados para receber dados e dois fios para transmitir dados. Essa relação de transmissão e recepção é o ponto-chave na cablagem E1.
Quando dois dispositivos E1 são conectados, o lado de transmissão de um dispositivo deve se conectar ao lado de recepção do outro dispositivo. Em termos simples, TX deve se conectar a RX, e RX deve se conectar a TX. Se ambos os lados forem conectados transmissão-transmissão ou recepção-recepção, o link não será estabelecido corretamente.
Isso é diferente do que muitos instaladores pensam sobre cabos de rede comuns. Para cablagem Ethernet, os usuários geralmente se concentram se o cabo é direto ou cruzado, de acordo com o comportamento da porta de rede. Para a cablagem E1, a direção de transmissão e recepção deve ser claramente compreendida porque a interface não funciona como uma porta de rede geral.

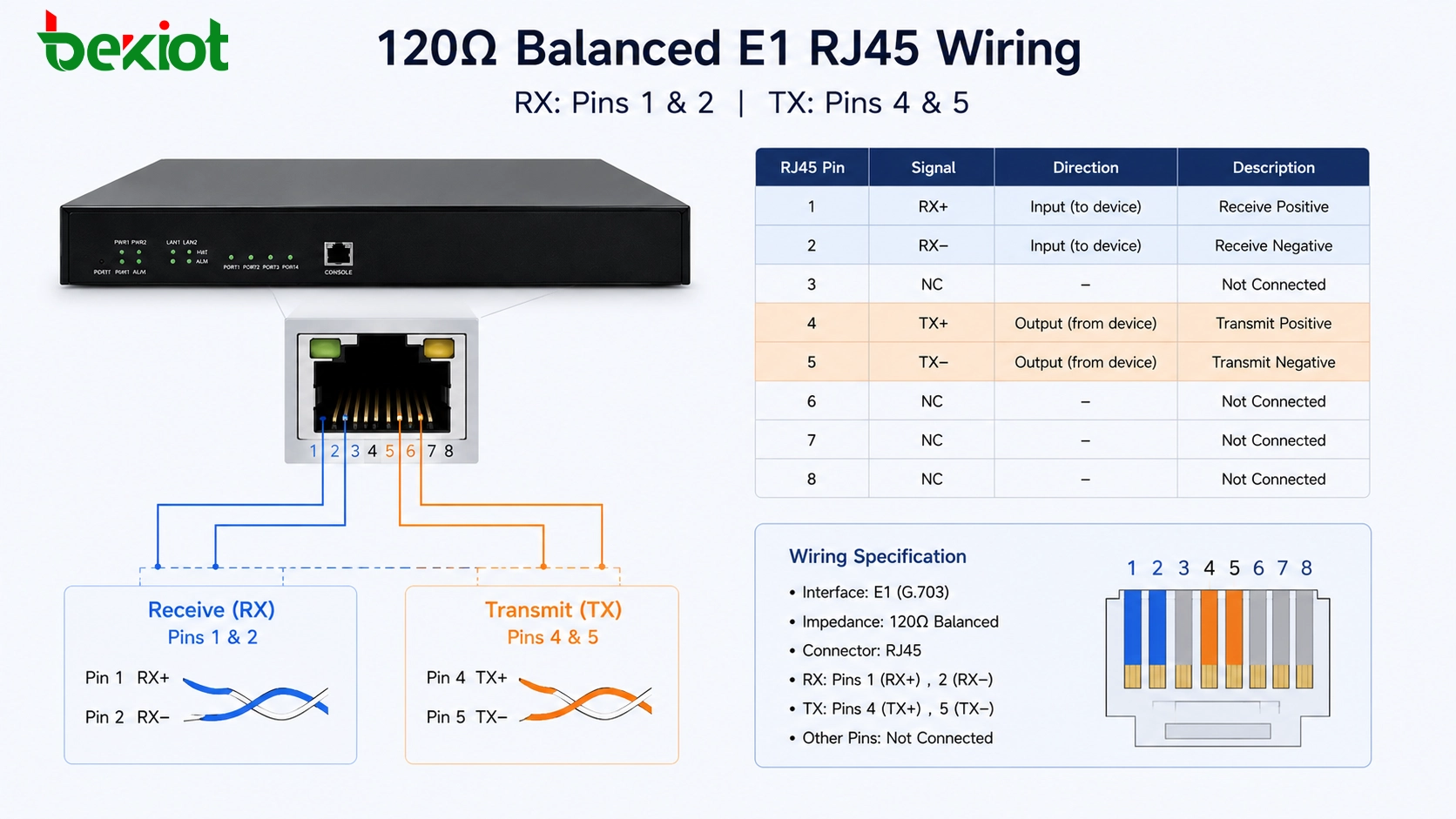

Cablagem RJ45 para E1 Balanceado de 120 Ohms
Para uma interface E1 balanceada de 120 ohms, a conexão é geralmente feita através de um conector de cristal de 8 pinos, semelhante a um plugue RJ45. No entanto, o link E1 usa apenas quatro pinos: 1, 2, 4 e 5.
Um método de cablagem comum é: pinos 1 e 2 para receber dados e pinos 4 e 5 para transmitir dados. Ao conectar a outro dispositivo E1, o par de recepção de um lado deve corresponder ao par de transmissão do outro lado. Isso significa que uma conexão cruzada pode ser necessária dependendo da definição dos pinos do dispositivo oposto.
Se a operadora fornecer uma entrega E1 através de uma interface de cabeça de cristal, esse método de cablagem de 120 ohms é frequentemente usado. Durante o comissionamento, se a direção da cablagem for incerta, os técnicos comumente preparam dois cabos com arranjos TX/RX opostos e testam qual deles ativa o link E1. Este é um método prático de solução de problemas quando a documentação está incompleta.
Cablagem BNC para E1 Desbalanceado de 75 Ohms
Outro método comum de cablagem E1 é a conexão coaxial desbalanceada de 75 ohms. Este método usa conectores BNC e cabos coaxiais. O dispositivo E1 normalmente fornece duas portas BNC: uma para recepção e outra para transmissão.
O princípio de cablagem permanece o mesmo. A porta de recepção de um dispositivo deve se conectar à porta de transmissão do dispositivo oposto, e a porta de transmissão deve se conectar à porta de recepção do dispositivo oposto. Em outras palavras, a direção do sinal deve ser cruzada entre as duas extremidades.
Para a cablagem coaxial BNC, o condutor central transporta o sinal, enquanto a camada de blindagem é usada para aterramento. Devido a essa estrutura, tanto o aterramento do equipamento quanto a qualidade do cabo podem afetar a estabilidade do link. Aterramento deficiente, conectores BNC soltos, cabo coaxial danificado ou direção TX/RX incorreta podem causar falha no link, alarmes intermitentes ou canais de voz instáveis.

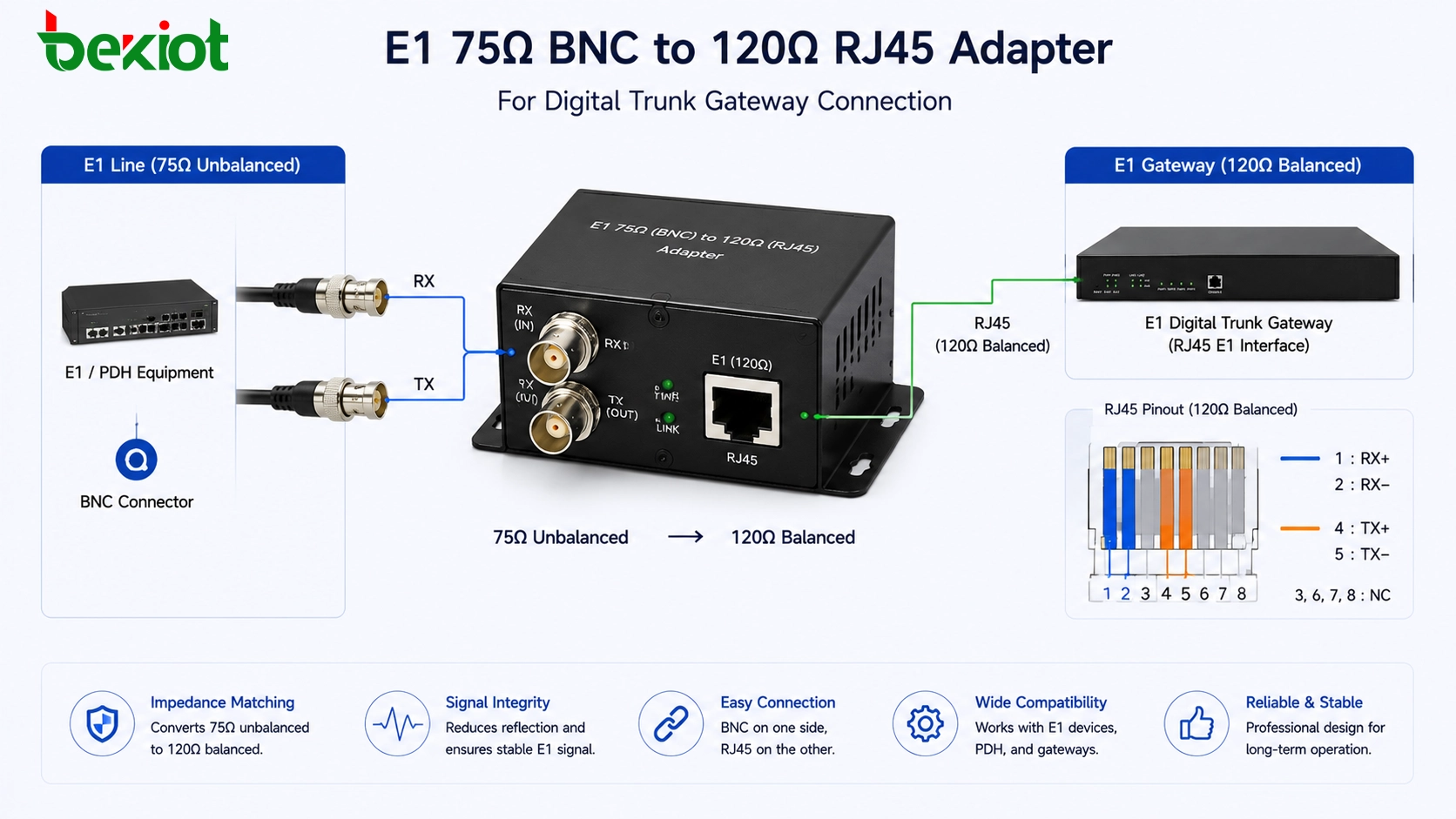

Usando a Conversão de 75 Ohms para 120 Ohms
Em projetos reais, é comum encontrar interfaces E1 incompatíveis. Por exemplo, a operadora pode fornecer uma linha E1 BNC de 75 ohms, enquanto o gateway E1 ou a placa de tronco PBX pode usar uma interface RJ45 de 120 ohms. Isso não significa que os dispositivos não possam ser conectados, mas uma solução de conversão de impedância é necessária.
Um adaptador de 75 ohms para 120 ohms ou cabo de conversão pode ser usado para fazer a ponte entre os dois tipos de interface física. Um lado se conecta à linha coaxial BNC de 75 ohms e o outro lado à interface RJ45 de par trançado de 120 ohms. A relação TX/RX ainda deve seguir a mesma regra: transmissão se conecta à recepção e recepção se conecta à transmissão.
Esse tipo de adaptador é especialmente útil durante a migração de troncos PSTN, substituição de PBX, implantação de gateways de troncos digitais e mudanças de entrega da operadora. Ele permite que a equipe do projeto mantenha a linha E1 existente enquanto se conecta a equipamentos com uma interface física diferente.
Verificações de Distância e Status do Link
A distância do cabo é outro fator que deve ser verificado durante a implantação do E1. Em orientações práticas de cablagem, as conexões E1 de 75 ohms e 120 ohms geralmente são projetadas dentro de 500 metros. A maioria das conexões de jumper entre gateway e equipamento é muito mais curta, mas a distância ainda deve ser considerada quando os cabos E1 passam por salas de equipamentos, quadros de distribuição ou rotas de cablagem de edifícios.
Após a conclusão da cablagem, os técnicos devem verificar o indicador de link E1 no gateway ou na placa de tronco. Muitos dispositivos usam uma luz de alarme para mostrar se a camada E1 está conectada. Em projetos comuns, o desligamento de uma luz de alarme vermelha pode indicar que a camada de link se tornou normal. Alguns dispositivos também podem mostrar uma luz verde quando o link E1 é estabelecido.
Como o comportamento do indicador pode variar entre os fabricantes, os engenheiros devem consultar o manual do dispositivo. No entanto, a lógica geral de solução de problemas é a mesma: se o link E1 não subir, verifique o tipo de interface, a correspondência de impedância, o cruzamento TX/RX, a continuidade do cabo, a qualidade do conector, o aterramento, o status do lado da operadora e a configuração de quadros ou sinalização.
Problemas Comuns Durante a Cablagem no Local
| Problema | Causa Possível | Verificação Recomendada |
|---|---|---|
| O link E1 não se estabelece | TX e RX não estão cruzados corretamente | Troque os pares de transmissão e recepção ou teste um cabo alternativo |
| Incompatibilidade de interface | Um lado é BNC de 75 ohms e o outro é RJ45 de 120 ohms | Use um adaptador de 75 ohms para 120 ohms ou cabo de conversão |
| Alarme intermitente | Conector solto, má qualidade do cabo ou problema de aterramento | Verifique a fixação do BNC, a crimpagem do RJ45, a blindagem e a conexão de aterramento |
| Sem serviço de voz após o link subir | A camada física está normal, mas a sinalização ou a configuração do tronco estão erradas | Verifique a sinalização PRI, a fonte de clock, a numeração, o roteamento e a configuração do PBX |
| Instabilidade relacionada à distância | O percurso do cabo é muito longo ou tem má qualidade de transmissão | Mantenha a cablagem E1 dentro de uma distância adequada e evite emendas intermediárias ruins |
Um Fluxo de Trabalho Prático de Implantação
Confirmar a Entrega da Operadora
Antes de fazer os cabos, confirme o que a operadora ou o dispositivo upstream fornece. A equipe do projeto deve verificar se a entrega é RJ45 de 120 ohms, BNC de 75 ohms ou outra forma entregue através de um quadro de distribuição. Esta etapa evita alterações desnecessárias na cablagem posteriormente.
Identificar a Interface do Gateway
Verifique o tipo de interface do gateway E1 ou da placa de tronco PBX. Se o gateway usar RJ45, mas a operadora fornecer BNC, prepare um adaptador adequado com antecedência. Se ambos os lados usarem RJ45, confirme a definição dos pinos. Se ambos os lados usarem BNC, confirme qual conector é TX e qual é RX.
Construir o Cabo em Torno da Direção do Sinal
Não cabele o E1 apenas pela forma do conector. Sempre confirme a direção de transmissão e recepção. Para a cablagem RJ45 de 120 ohms, preste atenção aos pinos 1, 2, 4 e 5. Para a cablagem BNC de 75 ohms, conecte a porta de recepção à porta de transmissão oposta e a porta de transmissão à porta de recepção oposta.
Verificar o Link Antes do Teste do Plano de Discagem
A camada de link E1 deve estar normal antes que as regras de tronco SIP, roteamento de números, roteamento de entrada, roteamento de saída ou testes de chamadas comecem. Se a camada física E1 não estiver estável, a configuração das camadas superiores será difícil de verificar.
Registrar o Padrão Final de Cablagem
Após o comissionamento do projeto, etiquete os cabos e documente o método final de cablagem. Isso deve incluir o tipo de interface, a sequência de pinos, a direção TX/RX, o uso do adaptador, a localização da entrega da operadora e o número da porta do gateway. Uma boa documentação reduz o risco de manutenção futura.
Valor da Solução em Redes de Voz Modernas
Embora o tronco SIP seja amplamente utilizado hoje, o acesso a troncos digitais E1 ainda é importante em muitos projetos de voz. Algumas organizações ainda usam linhas E1 de operadoras, sistemas PBX legados ou recursos de troncos digitais por confiabilidade, continuidade de numeração ou contratos de telecomunicações existentes. Um gateway de tronco E1 permite que esses recursos sejam integrados a sistemas de comunicação baseados em IP mais recentes.
Com um gateway E1, as linhas de tronco PSTN legadas podem ser conectadas a um IPPBX, sistema de comunicação unificada, plataforma de central de atendimento, plataforma de despacho ou sistema de gravação de voz. Isso ajuda a proteger o investimento existente em telecomunicações, ao mesmo tempo que permite roteamento baseado em SIP, gerenciamento centralizado e expansão flexível do sistema.
Para integradores de sistemas, a cablagem E1 correta não é apenas um pequeno passo de instalação. Ela determina se a camada de tronco digital pode estabelecer uma conexão estável. Uma vez que a camada física esteja correta, trabalhos posteriores, como seleção de clock, configuração de sinalização, planejamento de números, controle de rotas e testes de chamadas, podem prosseguir mais suavemente.
Conclusão Final
A cablagem do gateway de tronco digital E1 depende principalmente de dois tipos de interface física: RJ45 balanceado de 120 ohms e BNC desbalanceado de 75 ohms. Um tronco telefônico E1 típico pode transportar 30 canais de voz, tornando-o adequado para projetos maiores que precisam de acesso PSTN centralizado e recursos de numeração unificados.
Para a cablagem RJ45 de 120 ohms, os pinos comumente usados são 1, 2, 4 e 5, com os pinos 1 e 2 usados para recepção e os pinos 4 e 5 para transmissão. Para a cablagem BNC de 75 ohms, um conector é usado para recepção e o outro para transmissão. Em ambos os casos, a regra principal é que o lado de recepção local deve se conectar ao lado de transmissão remoto, e o lado de transmissão local deve se conectar ao lado de recepção remoto.
Quando interfaces de 75 ohms e 120 ohms precisam ser conectadas, um adaptador ou cabo de conversão deve ser usado. A distância do cabo geralmente deve ficar dentro de 500 metros, e os indicadores de link devem ser verificados antes da configuração de voz das camadas superiores. Uma conexão E1 estável fornece a base para uma integração de voz PSTN-IP confiável.
Perguntas Frequentes
Uma porta RJ45 E1 é igual a uma porta Ethernet?
Não. O conector pode parecer semelhante, mas uma interface RJ45 E1 não é uma porta de rede Ethernet. Ela usa pinos específicos para pares de transmissão e recepção e transporta sinais de tronco digital em vez de dados Ethernet.
Uma linha E1 de 75 ohms pode se conectar diretamente a uma porta E1 de 120 ohms?
Não deve ser conectada diretamente sem a conversão adequada. Um adaptador de 75 ohms para 120 ohms ou cabo de conversão deve ser usado para corresponder à interface física e aos requisitos de impedância.
O que deve ser verificado se a luz de alarme E1 permanecer acesa?
Verifique se TX e RX estão cruzados corretamente, se o tipo de interface corresponde, se o conector está devidamente crimpado ou fixado, se a linha da operadora está ativa e se a porta do gateway está configurada corretamente.
A cablagem E1 determina os números de telefone?
Não. A cablagem apenas estabelece a conexão física do tronco. Os números de telefone, o roteamento de entrada, o roteamento de saída, o tipo de sinalização e as regras de chamada são configurados separadamente no gateway, no PBX ou no sistema IPPBX.
Por que a documentação é importante após o comissionamento do E1?
A cablagem E1 pode envolver cabos personalizados, adaptadores, quadros de distribuição e pontos de entrega da operadora. Uma documentação clara ajuda os futuros engenheiros a solucionar problemas mais rapidamente e evita alterações acidentais na direção TX/RX ou na correspondência de interface.
