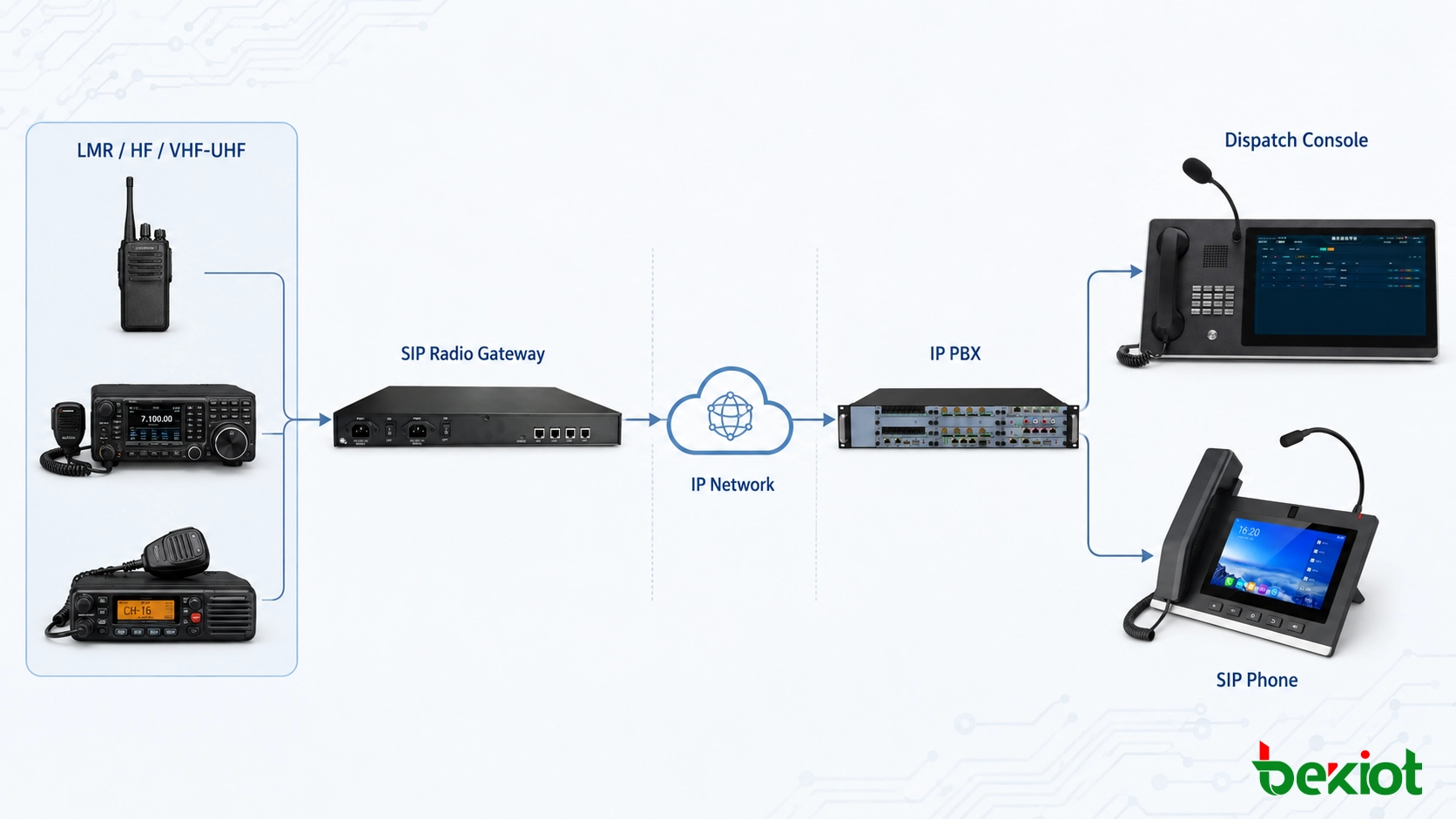

Os sistemas de rádio LMR, HF e VHF/UHF continuam sendo importantes em instalações industriais, redes de transporte, serviços públicos, operações de segurança pública e comunicações de emergência. As equipes de campo podem depender de rádios bidirecionais para as operações diárias, enquanto salas de controle, escritórios e centros de comando remotos utilizam cada vez mais telefones SIP, sistemas IP PBX e plataformas de despacho baseadas em software.

O desafio é que esses sistemas frequentemente operam de forma independente. Os usuários de rádio se comunicam dentro de uma rede RF, enquanto os usuários de telefonia e os operadores de despacho trabalham em uma rede IP. Um SIP Radio Gateway fornece uma interface entre esses dois ambientes, permitindo que os canais de rádio existentes sejam acessados por sistemas de comunicação baseados em SIP sem a necessidade de substituir a infraestrutura de rádio.

Uma integração prática envolve muito mais do que converter áudio analógico em pacotes IP. O gateway também precisa gerenciar o áudio de transmissão e recepção, o controle PTT, a detecção de portadora, os níveis das interfaces de rádio e o funcionamento semiduplex dos sistemas de rádio convencionais.

Por Que Conectar Sistemas de Rádio a uma Rede SIP?

Um sistema de rádio convencional normalmente é projetado em torno de sua própria área de cobertura. Um operador de despacho pode utilizar um rádio de controle ou uma estação base, enquanto os funcionários do escritório utilizam um sistema telefônico separado. Se várias instalações estiverem envolvidas, cada local também poderá manter seus próprios equipamentos de rádio e seu próprio posto de despacho local.

Informações de Produto Relacionadas: Soluções de Gateway RoIP

Isso cria lacunas de comunicação quando um operador da sala de controle precisa entrar em contato com usuários de rádio, quando um escritório remoto precisa acessar um canal de rádio local ou quando vários sistemas de rádio precisam ser monitorados a partir de um único centro de despacho.

Conectar os recursos de rádio a uma rede SIP permite ampliar os canais existentes para além de sua posição original de operação. Dependendo da arquitetura do sistema, um canal de rádio pode ser acessado por meio de uma console de despacho, um ramal SIP, uma IP PBX ou um centro de controle remoto através de uma rede IP.

A própria rede de rádio não precisa ser modificada. Rádios base, repetidores e rádios de controle existentes podem continuar em operação enquanto o gateway fornece a conexão com a camada de comunicação IP.

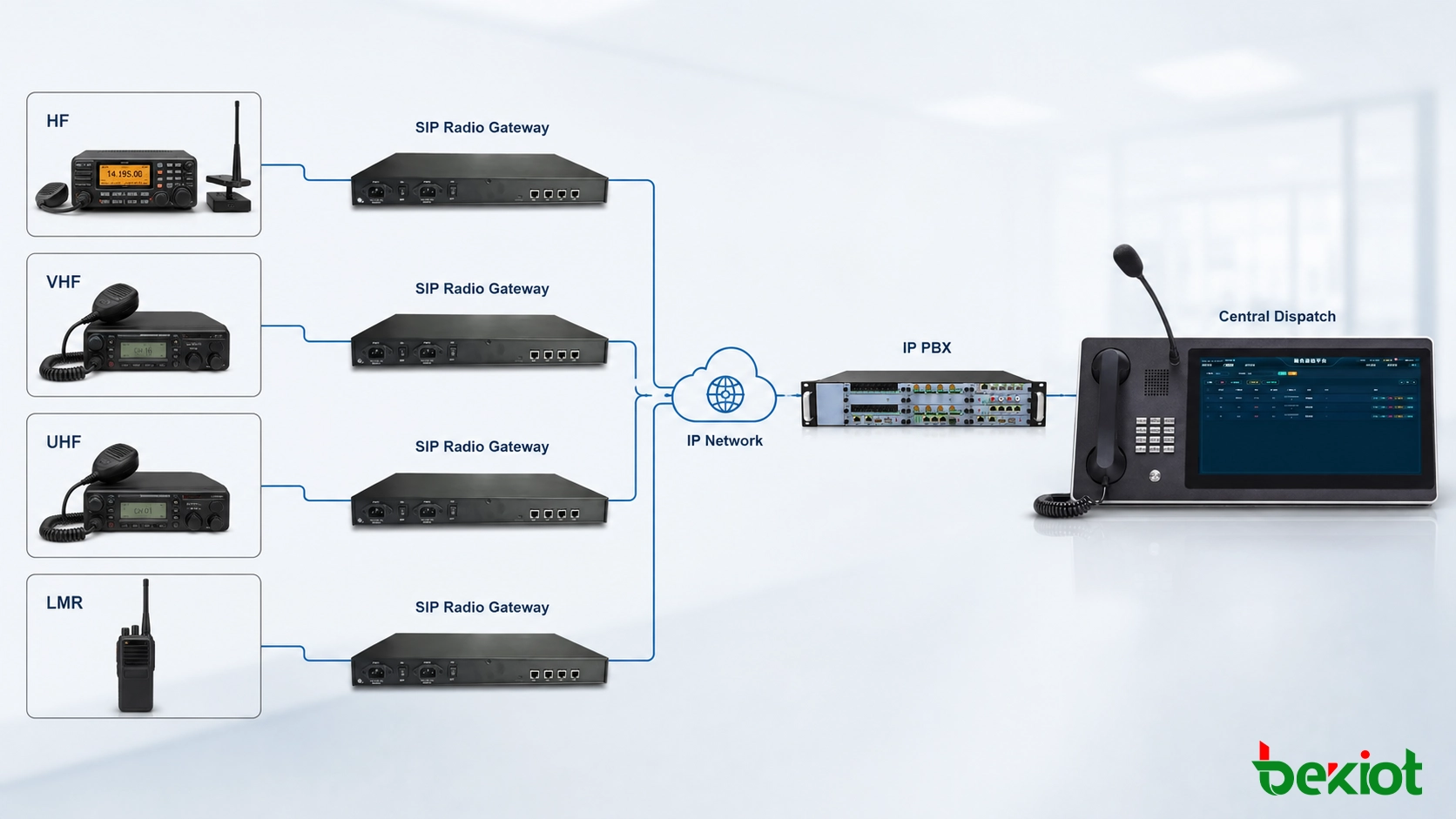

Arquitetura do SIP Radio Gateway e Interfaces de Rádio

Um radio gateway fica entre dois sistemas que utilizam métodos de comunicação diferentes. O lado de rádio normalmente depende de interfaces físicas de áudio e controle, enquanto o lado IP utiliza sinalização e transmissão de voz baseada em pacotes.

Áudio RX e TX

A maioria das integrações de rádio requer caminhos separados para o áudio de recepção e transmissão. Quando um rádio recebe uma transmissão, o áudio RX é enviado ao gateway. O gateway converte o sinal em áudio digital e o transmite através da rede IP.

No sentido oposto, a voz recebida do sistema SIP ou de despacho é convertida em um sinal de áudio compatível com o rádio e enviada para a entrada de áudio TX do equipamento.

As características elétricas dessas interfaces devem ser verificadas antes da instalação. O nível de áudio, a impedância, o aterramento e o fato de a interface ser balanceada ou não balanceada podem afetar a qualidade da voz.

Controle PTT

Um rádio bidirecional normalmente não pode transmitir e receber simultaneamente no mesmo canal. Antes que o áudio proveniente do lado IP possa ser transmitido por RF, o rádio precisa primeiro ser colocado em modo de transmissão.

O gateway executa essa operação por meio do controle PTT. Dependendo do equipamento, o PTT pode utilizar um pino de controle dedicado, contato de relé, GPIO ou interface E&M.

Quando o operador de despacho começa a transmitir, o gateway ativa o PTT e aplica o áudio TX ao rádio. Quando a transmissão termina, o gateway libera o PTT e o rádio retorna ao modo de recepção.

COR e COS

O gateway também precisa determinar se o canal de rádio está ativo. Muitos rádios base e móveis fornecem saídas COR ou COS que mudam de estado quando uma portadora válida ou um sinal recebido é detectado.

Essas informações podem ser utilizadas para abrir o caminho de áudio de recepção, indicar a atividade do canal em uma console de despacho ou impedir que um operador transmita enquanto o canal já estiver ocupado.

GPIO, E&M e Controle Serial

Gateways de rádio profissionais podem fornecer interfaces GPIO ou E&M configuráveis para PTT, indicação de ocupado, alarmes e controle externo. Alguns rádios também disponibilizam RS-232 ou outras interfaces seriais.

Quando tanto o gateway quanto o rádio suportam os comandos necessários, o controle serial pode ser utilizado para funções como seleção de canal, alteração de frequência ou monitoramento de status. Esses recursos dependem do modelo específico de rádio e não devem ser presumidos simplesmente porque o gateway oferece suporte a SIP.

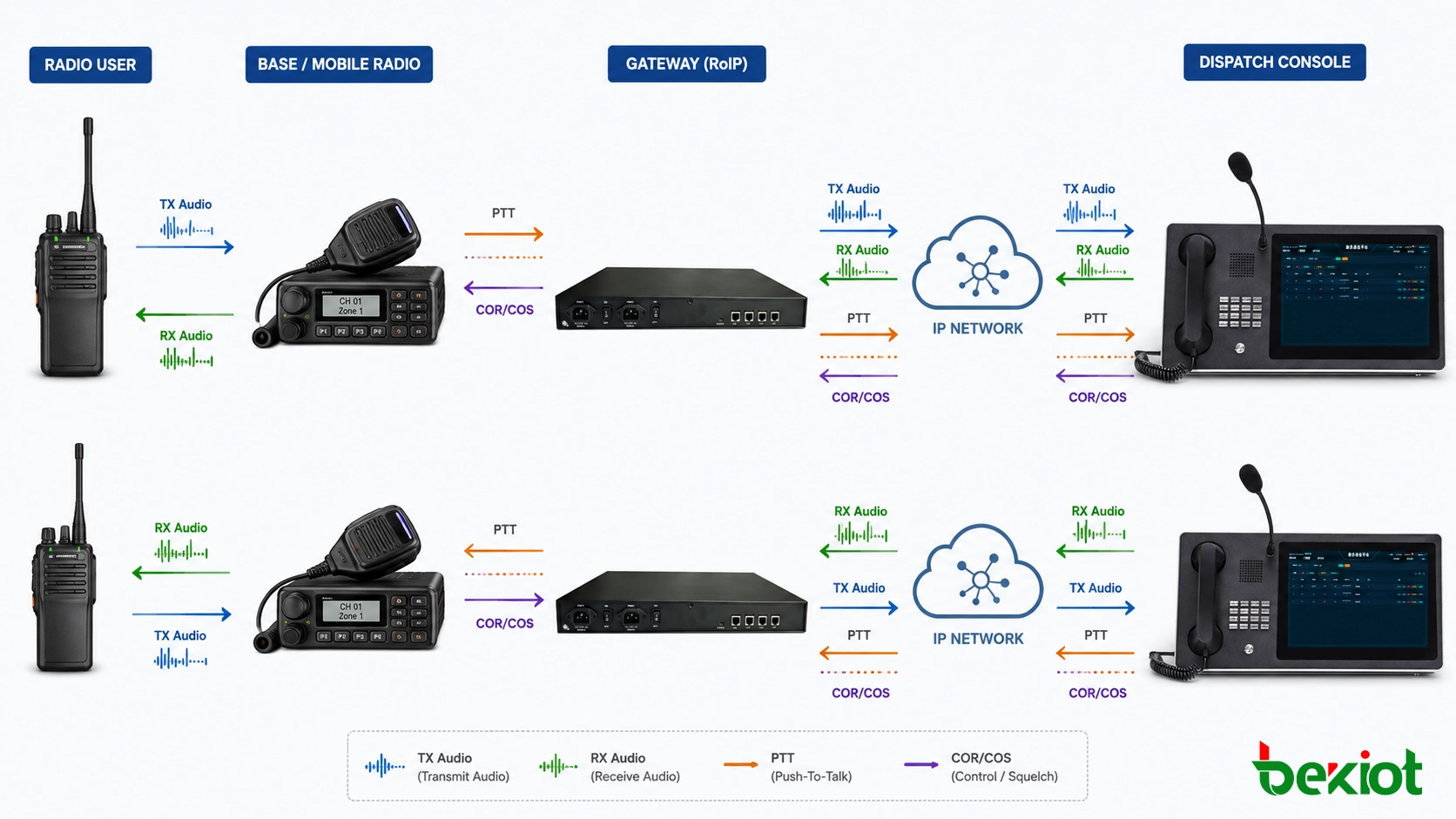

Como o Áudio de Rádio e o PTT Funcionam sobre SIP e IP

SIP, transporte de voz e controle de rádio desempenham funções diferentes dentro do mesmo caminho de comunicação.

O SIP é utilizado para estabelecer e gerenciar a sessão de comunicação entre endpoints IP. As informações de mídia são negociadas quando a sessão é criada, enquanto a voz em tempo real normalmente é transportada por RTP.

Codecs como G.711 PCMA ou PCMU são comumente utilizados em ambientes LAN e WAN gerenciados onde há largura de banda suficiente e é necessária uma interoperabilidade simples.

As funções específicas do rádio, como PTT e COR, continuam sendo responsabilidade do gateway. O SIP não substitui diretamente as interfaces elétricas de PTT ou de detecção de portadora de um rádio. Em vez disso, o gateway traduz o estado operacional do sistema de comunicação IP nas ações de controle exigidas pelo rádio.

Comunicação do Rádio para IP

Quando um usuário de campo transmite por meio de um rádio VHF, UHF ou outro rádio conectado, o rádio receptor fornece o áudio RX ao gateway. Um sinal COR ou COS pode indicar simultaneamente que o canal está ativo.

O gateway processa o áudio e o envia através da rede IP para a console de despacho, endpoint SIP ou plataforma de comunicação designada.

Comunicação de IP para Rádio

Quando um operador de despacho responde, o gateway primeiro ativa o controle PTT do rádio conectado. O áudio proveniente do lado IP é então enviado para a interface de áudio TX e transmitido pelo canal de rádio.

Depois que o operador libera o PTT, o gateway remove o comando de transmissão e retorna o canal ao modo de recepção.

PTT sobre IP Requer Lógica de Controle Compatível

O controle PTT não é implementado exatamente da mesma forma em todos os radio gateways ou sistemas de despacho.

Alguns sistemas de gateway utilizam sinalização interna de controle entre as unidades de gateway. Outros disponibilizam os canais de rádio para um servidor SIP e gerenciam o PTT por meio de sua própria lógica de aplicação. Uma plataforma de despacho também pode se comunicar com o gateway por meio de uma API dedicada ou de um protocolo de controle específico do fabricante.

Por esse motivo, a interoperabilidade deve ser verificada tanto no nível de voz quanto no nível de controle. Um registro SIP bem-sucedido não garante automaticamente que o PTT, a indicação de canal ocupado ou o controle remoto do rádio funcionem corretamente com todas as plataformas de terceiros.

Conexão de Sistemas de Rádio LMR, HF e VHF/UHF

A arquitetura básica do gateway pode ser utilizada com vários tipos de sistemas de rádio, mas os requisitos reais de interface dependem mais do equipamento de rádio do que apenas da banda RF.

Integração de Rádio LMR

Os sistemas Land Mobile Radio são amplamente utilizados em instalações industriais, operadoras de transporte, serviços públicos, organizações de segurança e serviços de emergência.

Um SIP Radio Gateway normalmente pode se conectar a uma estação base LMR, rádio de controle, rádio móvel ou outra interface de rádio adequada. Os sinais de voz e controle são obtidos do rádio e disponibilizados para o sistema de comunicação IP.

Essa abordagem é particularmente útil quando uma organização deseja manter sua infraestrutura de rádio existente, mas transferir o posto de despacho para uma localização centralizada ou remota.

Para tecnologias de rádio digital como DMR, P25 ou TETRA, é importante distinguir entre integração no nível de áudio e integração no nível de protocolo.

Se o gateway se conectar por meio de áudio RX, áudio TX, PTT e COR, ele poderá fornecer interoperabilidade de voz por rádio, mas não terá acesso automático a todas as funções nativas do rádio digital.

Identidades de assinantes, grupos de conversação, sinalização de emergência, informações GPS, controle de criptografia e outros recursos digitais podem exigir integração de protocolo ou uma interface dedicada fornecida pelo fabricante do sistema de rádio.

Integração de Rádio HF

O rádio HF é comumente utilizado quando a comunicação precisa cobrir longas distâncias ou permanecer disponível quando as redes celulares e terrestres de comunicação são limitadas. As aplicações incluem instalações industriais remotas, comunicação marítima, redes de emergência e infraestruturas isoladas.

Um radio gateway permite que um transceptor HF permaneça próximo ao seu sistema de antena enquanto o operador trabalha a partir de um centro de controle remoto.

A voz e o controle PTT podem trafegar entre os dois locais por meio de uma rede IP. Se o rádio HF fornecer uma interface de controle remoto compatível, funções como seleção de canal ou frequência também poderão estar disponíveis.

Integração de Rádio VHF e UHF

Os sistemas VHF e UHF são frequentemente utilizados para comunicação local em fábricas, minas, portos, ferrovias, aeroportos, instalações de serviços públicos e grandes campi.

Um gateway conectado ao rádio base ou de controle pode estender o canal para a rede IP, de modo que o operador de despacho não precise permanecer fisicamente próximo ao equipamento de rádio.

Quando vários locais ou canais estão envolvidos, vários recursos de rádio também podem ser apresentados em uma única estação de trabalho de despacho, reduzindo a necessidade de rádios de controle separados no posto do operador.

Arquiteturas Comuns de Implantação de SIP Radio Gateway

Do Rádio para Telefone SIP

Em uma implantação relativamente simples, um radio gateway pode ser registrado em uma IP PBX e receber uma conta SIP ou um ramal.

Usuários SIP autorizados podem então acessar o canal de rádio conectado de acordo com as regras de roteamento e controle configuradas no sistema.

Essa configuração é útil quando supervisores, equipes de manutenção ou profissionais de segurança precisam apenas de acesso ocasional à rede de rádio e não necessitam de uma console de despacho completa.

Do Rádio para Console de Despacho

Implantações em salas de controle normalmente exigem mais de um recurso de comunicação. O operador pode precisar monitorar vários canais de rádio enquanto também lida com ramais SIP, chamadas de emergência ou conexões telefônicas externas.

Uma plataforma de despacho pode apresentar esses recursos em uma única interface de operação, permitindo que o operador selecione o canal de rádio necessário e controle o PTT sem utilizar um microfone ou rádio de controle separado para cada rede.

Rádio Remoto sobre WAN

O rádio e o operador de despacho não precisam estar localizados no mesmo local. Um rádio base pode ser instalado onde a cobertura da antena é melhor, enquanto seu gateway conecta o rádio a um centro de despacho remoto por meio de uma WAN privada, VPN, rede de fibra óptica, enlace de micro-ondas ou outra conexão IP adequada.

Essa arquitetura é útil para sites de rádio não tripulados, instalações industriais distribuídas e redes de comunicação que cobrem uma grande área geográfica.

Várias Redes de Rádio em uma Única Plataforma de Despacho

Algumas organizações operam vários sistemas de rádio independentes. Uma instalação pode utilizar VHF para manutenção, UHF para segurança e HF como método de comunicação de backup para longas distâncias.

Cada rádio pode ser conectado por meio de um canal de gateway apropriado e integrado ao mesmo ambiente de despacho via IP.

As redes RF permanecem independentes, mas os operadores podem acessá-las a partir de uma interface de controle comum.

O Que Verificar Antes de Implantar um SIP Radio Gateway

A maioria dos problemas de integração de rádio é causada por incompatibilidades de interface, lógica de controle ou condições da rede, e não pelo próprio registro SIP. Portanto, o equipamento de rádio e o ambiente de rede devem ser verificados antes da instalação.

Compatibilidade da Interface de Rádio

Confirme se o rádio fornece conexões adequadas para áudio RX, áudio TX, PTT e, quando necessário, COR ou COS.

A pinagem do conector de acessórios, a tensão de áudio, a impedância e a lógica de controle devem ser verificadas com base na documentação do rádio. A integração por meio de um conector dedicado de acessórios ou de sistema normalmente é preferível ao uso das conexões de microfone e alto-falante.

PTT e Detecção de Portadora

O PTT pode operar como active-high, active-low, contato seco, relé, GPIO ou controle E&M. O gateway deve ser configurado para corresponder ao rádio.

A polaridade do COR ou COS também deve ser verificada. Uma configuração incorreta pode fazer com que um canal de rádio apareça permanentemente ativo ou impedir que o gateway reconheça o tráfego de rádio recebido.

Ajuste do Nível de Áudio

Os níveis de áudio TX e RX devem ser testados durante o comissionamento utilizando tráfego normal de rádio. Um nível excessivo pode produzir distorção, enquanto um nível insuficiente pode resultar em voz fraca ou difícil de compreender.

Loops de aterramento, isolamento elétrico e conexões balanceadas ou não balanceadas também devem ser considerados quando o rádio e o gateway estiverem instalados em racks diferentes ou alimentados por fontes distintas.

Latência, Jitter e QoS

O despacho por rádio é sensível a atrasos porque os operadores alternam frequentemente entre os estados de recepção e transmissão. Uma latência elevada da rede pode tornar as conversas pouco naturais e causar cortes no início de uma transmissão.

Por isso, um caminho de rede estável, uma configuração de QoS adequada e parâmetros apropriados de jitter buffer são importantes, especialmente quando os gateways operam através de uma WAN.

Servidor SIP e Roteamento de Chamadas

O projeto do sistema deve determinar se o gateway se comunica diretamente com uma plataforma de despacho ou se é registrado em uma IP PBX ou servidor SIP.

Em implantações baseadas em PBX, canais de rádio individuais podem receber contas SIP ou ramais para que as permissões de acesso e o roteamento de chamadas possam ser gerenciados juntamente com outros endpoints de comunicação.

Segurança e Confiabilidade da Rede

Quando o tráfego de rádio passa por redes remotas ou não confiáveis, as regras de firewall, o comportamento do NAT e os caminhos de mídia RTP devem ser considerados em conjunto.

VPNs, sinalização SIP criptografada, RTP seguro ou outros métodos de proteção podem ser utilizados quando forem suportados pelos equipamentos e exigidos pelo projeto.

Instalações críticas também devem considerar alimentação redundante, caminhos de rede de backup e operação local do rádio caso a rede IP ou a plataforma central de comunicação fique indisponível.

FAQ sobre Integração de SIP Radio Gateway

Qual é a Diferença entre um SIP Radio Gateway e um RoIP Gateway?

RoIP Gateway é um termo mais amplo para equipamentos que transportam voz de rádio e informações de controle relacionadas através de uma rede IP. Um SIP Radio Gateway fornece especificamente conectividade SIP para que os recursos de rádio possam interagir com servidores SIP, sistemas IP PBX, telefones SIP ou plataformas de despacho compatíveis.

Muitos gateways profissionais suportam tanto SIP quanto outros métodos de comunicação RoIP, portanto os dois termos podem se sobrepor em aplicações práticas.

Um Telefone SIP Pode se Comunicar com um Rádio VHF ou UHF?

Sim. É necessário um radio gateway adequado entre a rede SIP e o rádio. O gateway realiza a conversão de voz e o controle PTT necessário para colocar o rádio em modo de transmissão.

Um Único Gateway Pode Ser Utilizado com Rádios HF, VHF e UHF?

A banda de frequência por si só não determina a compatibilidade. Os fatores mais importantes são a interface de áudio do rádio, os sinais de controle, as características elétricas e quaisquer requisitos de controle remoto.

Se um rádio fornecer interfaces compatíveis de áudio RX, áudio TX e PTT, ele poderá ser conectado a um radio gateway adequado independentemente de operar em HF, VHF ou UHF.

O SIP Transmite Diretamente o Sinal PTT do Rádio?

Não necessariamente. O SIP gerencia a sessão de comunicação, enquanto o gateway gerencia a relação entre o estado da comunicação IP e o controle físico PTT exigido pelo rádio.

A implementação do PTT pode utilizar GPIO, E&M, contatos de relé, controle serial ou sinalização específica do gateway, dependendo do equipamento.

Rádios DMR, P25 ou TETRA Podem se Conectar a um Sistema SIP?

Sim, mas as funções disponíveis dependem de como o rádio está conectado.

Uma conexão de áudio e PTT pode fornecer interoperabilidade básica de voz. Funções nativas como ID do rádio, grupos de conversação, sinalização de emergência, localização ou criptografia normalmente exigem uma interface mais profunda no nível de protocolo.

Chamadas de Rádio e SIP Podem Ser Gravadas Juntas?

Sim. Quando o áudio do rádio estiver disponível dentro do ambiente de comunicação IP, uma plataforma de gravação compatível poderá gravar centralmente as comunicações de rádio e telefonia. O método de gravação depende do radio gateway, da plataforma SIP e da arquitetura geral de despacho.

Uma implantação bem projetada de SIP Radio Gateway permite que as organizações mantenham sua infraestrutura existente de rádio LMR, HF, VHF e UHF enquanto estendem esses recursos de comunicação para redes IP modernas. O ponto principal é verificar a interface de rádio, a lógica de PTT e de controle de portadora, os níveis de áudio e as condições da rede, em vez de tratar a integração de rádio como uma simples tarefa de registro SIP.
