As equipes de construção de túneis frequentemente trabalham em áreas subterrâneas, portais de túneis, instalações temporárias no local e escritórios de projeto. Os rádios digitais podem fornecer comunicação eficaz para os trabalhadores dentro do túnel, mas as decisões técnicas frequentemente envolvem pessoas que não fazem parte da rede de rádio. Os engenheiros do projeto podem estar no escritório do local, enquanto designers, especialistas em equipamentos ou outros especialistas externos podem precisar participar por telefone celular ou linha fixa. Quando esses recursos de comunicação operam de forma independente, organizar uma discussão técnica multipartidária pode levar mais tempo do que a conversa real.

Uma solução prática é manter a cobertura de rádio existente e a rede com fio, adicionando uma camada unificada de comando e despacho. Ao conectar o sistema de rádio do túnel, os telefones do escritório, as linhas PSTN e os endpoints IP através de comunicação baseada em SIP, o projeto pode criar um caminho de comunicação entre os trabalhadores de campo, engenheiros do projeto e especialistas remotos sem reconstruir toda a rede do local.

Por que Redes Separadas Retardam a Coordenação

A comunicação por rádio é bem adequada para a construção de túneis porque o pessoal de campo pode se comunicar enquanto se desloca entre frentes de trabalho, áreas de equipamentos e zonas de construção temporárias. Em muitos projetos, repetidores de rádio digitais já foram implantados para fornecer cobertura confiável ao longo da área de construção.

A limitação aparece quando um problema requer participação de fora da rede de rádio. Um trabalhador da construção pode relatar uma condição geológica anormal, falha de equipamento ou problema técnico pelo rádio, mas o engenheiro do projeto pode estar usando um telefone de escritório. Um especialista externo pode estar disponível apenas através de um telefone celular ou linha telefônica fixa.

Se o sistema de rádio, o sistema telefônico do escritório e a rede telefônica externa permanecerem independentes, as informações precisam ser transferidas manualmente entre as pessoas. Uma pessoa recebe o relatório de campo, outra liga para o escritório do projeto, e outra pessoa contata o especialista externo. Durante problemas de construção complicados, essa cadeia de comunicação pode dificultar que todos ouçam as mesmas informações ao mesmo tempo.

Portanto, o objetivo da comunicação não é substituir a rede de rádio, mas conectar os sistemas já utilizados para que diferentes participantes possam se juntar ao mesmo processo de despacho e consulta.

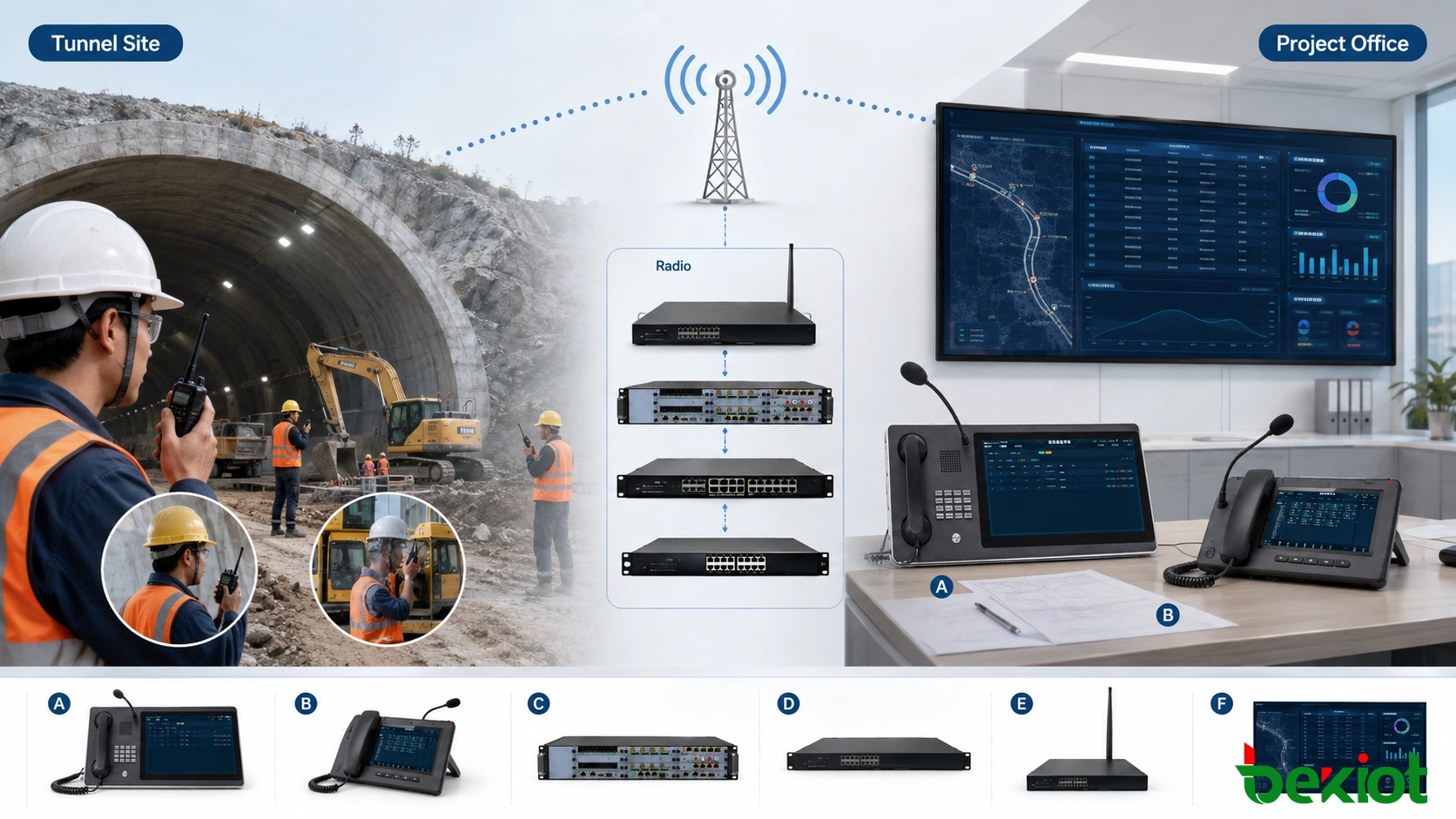

Construindo com Base nos Recursos Existentes do Local

Um sistema de comunicação para construção de túneis pode utilizar dois recursos de infraestrutura que já podem estar disponíveis no local: a rede existente de repetidores de rádio digitais e a rede com fio entre a área de construção e o escritório do projeto.

No canteiro de obras, o sistema de rádio digital é conectado à plataforma de comando e despacho através de uma interface de rádio ou gateway apropriado. O pessoal de campo continua usando seus rádios portáteis existentes, enquanto a plataforma de despacho obtém acesso ao grupo de comunicação por rádio.

O escritório do projeto pode manter seu ambiente telefônico. Um PABX IP ou plataforma de comunicação compatível pode conectar telefones analógicos, telefones IP e linhas telefônicas externas. Um switch de rede fornece conectividade IP para os terminais de comunicação do escritório, enquanto o acesso PSTN permite que participantes fora da rede do projeto participem através de serviços telefônicos comuns, quando necessário.

O lado de despacho de campo e o escritório do projeto são então interconectados através da rede IP existente no local. O SIP fornece um método de sinalização comum para equipamentos de comunicação IP compatíveis e torna possível estabelecer comunicação entre sistemas anteriormente separados.

Essa abordagem é particularmente adequada para projetos de construção onde a cobertura de rádio e a infraestrutura de rede básica já estão operacionais. Em vez de substituir os rádios de campo ou reconstruir as comunicações do escritório, o projeto adiciona uma camada de integração entre eles.

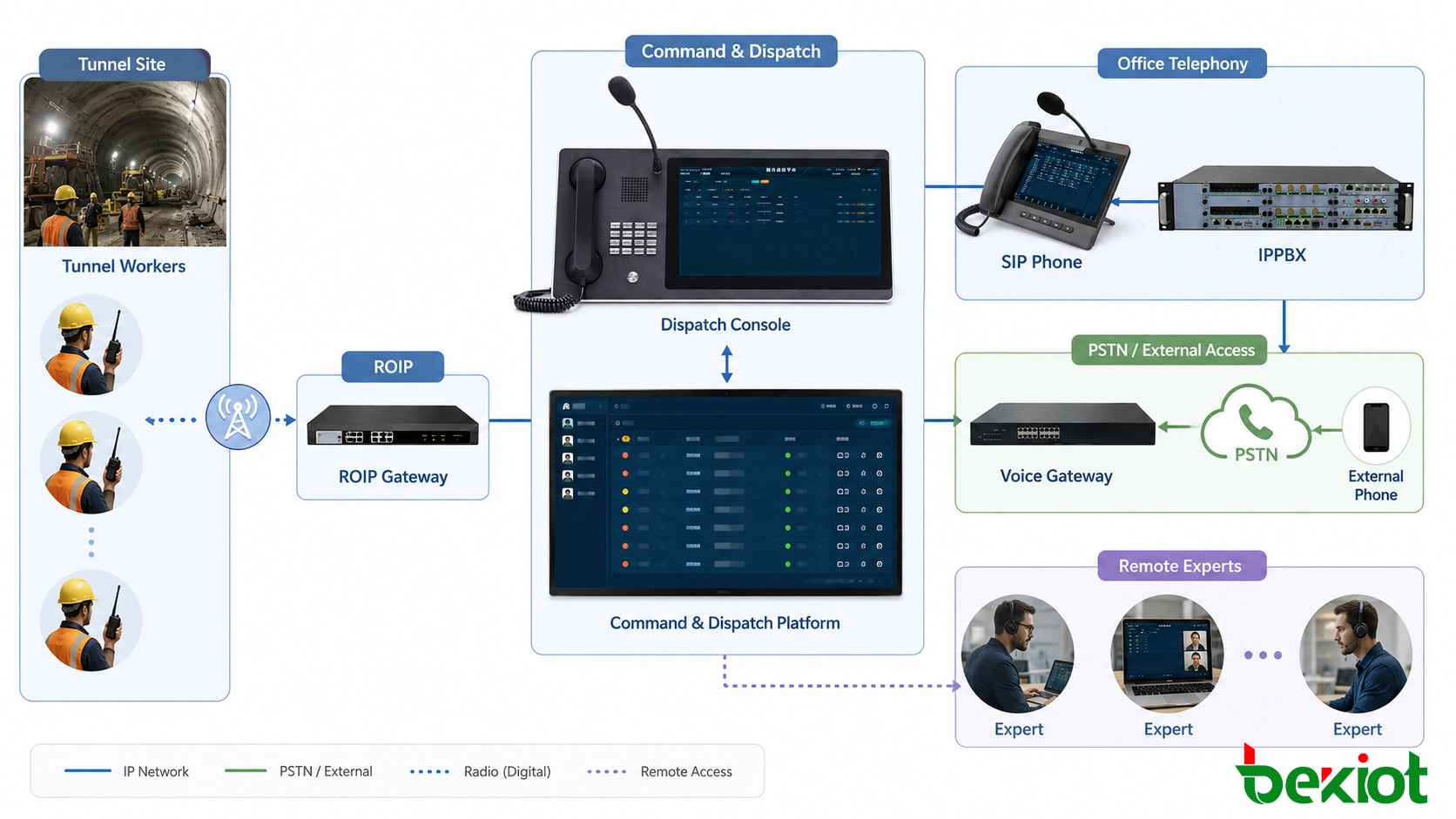

Como Funciona a Arquitetura Integrada

A arquitetura geral pode ser dividida no lado da comunicação de campo, no escritório do projeto e nos participantes externos.

Comunicação de Campo

Os trabalhadores dentro e ao redor do túnel continuam se comunicando através de rádios portáteis digitais. Os repetidores de rádio existentes mantêm a cobertura em toda a área de construção. O sistema de rádio é conectado à plataforma de despacho para que os usuários de rádio possam se comunicar com participantes fora de seu grupo de conversação original quando autorizados pelo despachante.

Comunicação no Escritório do Projeto

O escritório do projeto conecta seus recursos telefônicos através da rede de comunicação IP. Dependendo da infraestrutura existente, esses recursos podem incluir telefones analógicos, telefones SIP, ramais do escritório e linhas telefônicas externas.

O despachante pode usar um terminal de despacho dedicado ou uma interface de despacho baseada em navegador para visualizar os recursos de comunicação e iniciar chamadas. Isso cria uma posição operacional central sem exigir que o pessoal de campo mude sua operação normal de rádio.

Acesso de Especialistas Externos

Os especialistas externos não precisam necessariamente de equipamentos de comunicação de túnel dedicados. Quando o PSTN ou uma conectividade telefônica externa adequada estiver disponível, os especialistas podem participar usando telefones celulares ou telefones fixos.

Isso é importante para a construção de túneis porque as pessoas necessárias para resolver um problema técnico podem estar distribuídas em diferentes locais. Fornecedores de equipamentos, engenheiros de projeto, especialistas em geotecnia ou outro pessoal técnico podem ser trazidos para a sessão de comunicação sem precisar viajar primeiro para o local.

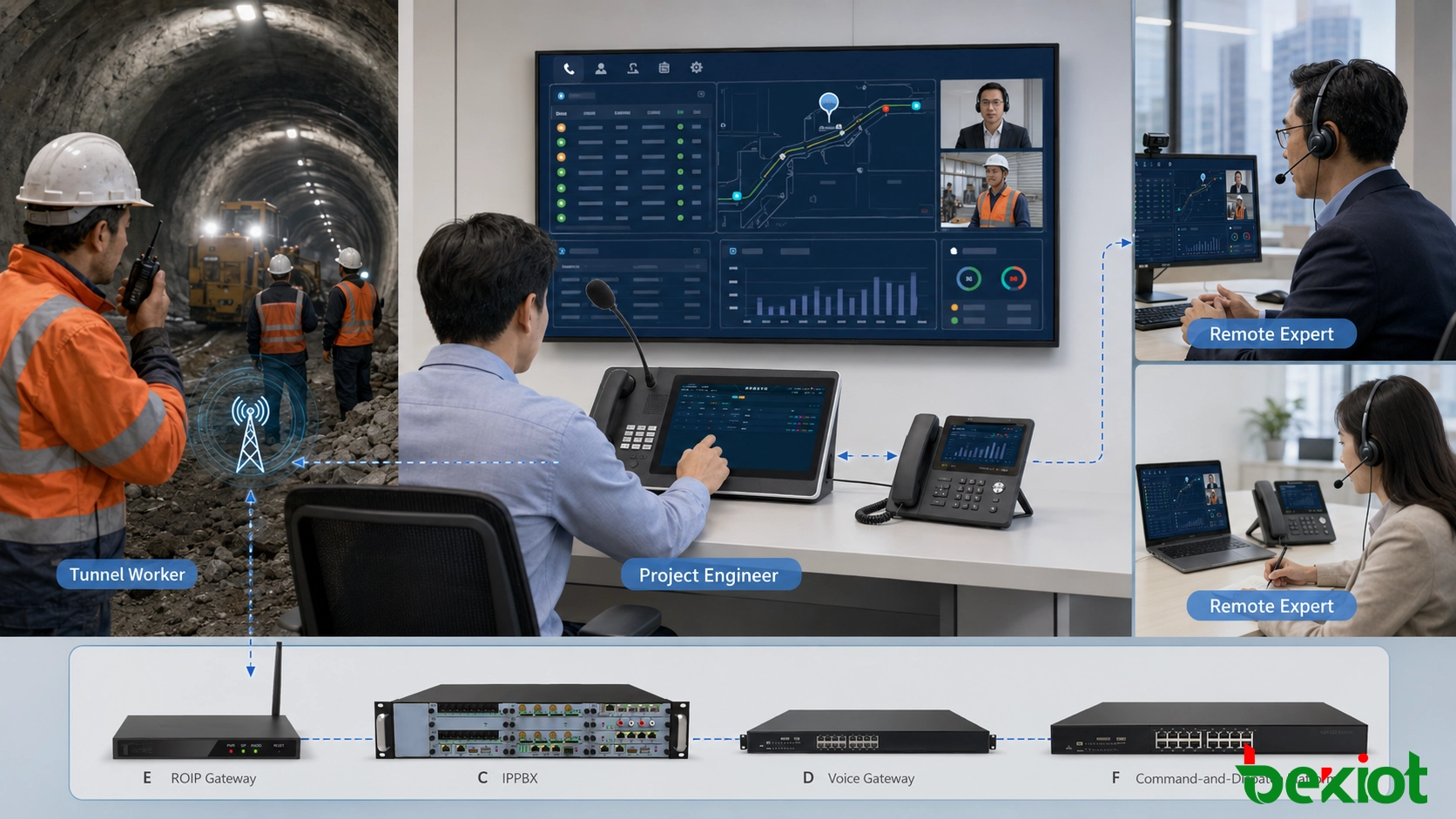

Do Relatório de Campo à Consulta com Especialistas

O principal valor do sistema se torna claro quando um problema de construção precisa de discussão técnica imediata.

Um trabalhador de campo relata primeiro a situação através do rádio portátil. Como o grupo de rádio está conectado à plataforma de despacho, o despachante ou o engenheiro do projeto pode receber as informações sem estabelecer um caminho de comunicação manual separado.

Se for necessário suporte técnico adicional, o despachante pode contatar o pessoal de escritório relevante através de seus ramais ou telefones SIP. Especialistas externos podem então ser adicionados através de conexões telefônicas externas disponíveis.

Os participantes podem ser reunidos na mesma conferência de voz para que a pessoa no local do túnel, os engenheiros do escritório do projeto e os especialistas remotos possam discutir o problema diretamente. O trabalhador de campo pode descrever a condição real, o pessoal do projeto pode fornecer informações de construção, e os especialistas podem fazer perguntas sem depender do encaminhamento repetido de mensagens.

Esse fluxo de trabalho é especialmente útil quando uma decisão técnica depende de informações difíceis de resumir por meio de várias chamadas intermediárias. Manter os participantes em uma única sessão ajuda a reduzir mal-entendidos e dá aos especialistas técnicos acesso direto ao pessoal mais próximo do problema.

O mesmo caminho de comunicação também pode apoiar a coordenação operacional. O despachante pode se comunicar com grupos de rádio de campo, pessoal de escritório e usuários de telefone externos a partir de uma única plataforma, em vez de operar vários sistemas de comunicação não relacionados.

Despacho Unificado para Operações Diárias

Embora a consulta técnica remota seja um caso de uso importante, a plataforma de comunicação integrada também pode apoiar a coordenação rotineira da construção.

O pessoal de despacho pode usar um terminal dedicado ou uma interface Web para iniciar a comunicação com diferentes usuários. Em vez de lembrar a qual sistema de comunicação uma pessoa pertence, o despachante pode trabalhar a partir de um ambiente de comunicação unificado e selecionar o grupo de campo necessário, o ramal de escritório ou o usuário de telefone.

Isso é útil ao coordenar o trabalho entre o túnel e o escritório do projeto. O progresso da construção, a disposição dos equipamentos, as tarefas de manutenção e as instruções operacionais temporárias frequentemente envolvem pessoas usando diferentes terminais. A interconexão permite que esses usuários se comuniquem sem criar uma nova rede de comunicação para cada departamento.

A integração baseada em SIP também oferece ao sistema um caminho prático para expansão. Novos endpoints IP compatíveis podem ser adicionados de acordo com os requisitos do projeto, enquanto gateways adequados podem ser usados onde os recursos de comunicação existentes precisam permanecer em serviço.

O resultado é um sistema que combina a comunicação de campo existente com a capacidade de comando centralizada, em vez de substituir um método de comunicação por outro.

Vantagens para Projetos de Túneis

Uma das principais vantagens desta arquitetura é a capacidade de reutilizar a infraestrutura que já foi implantada. A cobertura de rádio digital existente pode continuar a atender os trabalhadores do túnel, enquanto a rede com fio entre o canteiro de obras e o escritório do projeto se torna a rede de transporte para o sistema de comunicação integrado.

Isso reduz a necessidade de reconstrução em grande escala do ambiente de comunicação original. O projeto não precisa remover a infraestrutura de rádio em funcionamento apenas para permitir a comunicação com usuários de escritório ou externos.

Uma segunda vantagem é o despacho entre sistemas. Usuários de rádio digital, usuários de telefone analógico, usuários de telefone externo e usuários de telefone IP podem participar de um processo de comunicação coordenado, mesmo que seus terminais originais usem métodos de acesso diferentes.

Uma terceira vantagem é a consulta multipartidária mais rápida. Em vez de retransmitir um relatório de campo por meio de várias chamadas separadas, o despachante pode organizar o pessoal relevante em uma única sessão de voz. Isso pode encurtar o caminho de comunicação entre a frente de obra e os especialistas técnicos responsáveis pela avaliação do problema.

A mesma arquitetura também pode fortalecer a coordenação de emergências. Se ocorrer um incidente subterrâneo, a posição de despacho pode se comunicar com o pessoal de rádio de campo enquanto simultaneamente contata a gerência do projeto ou outros recursos externos autorizados. O sistema, portanto, suporta tanto a comunicação rotineira de construção quanto situações que exigem coordenação mais ampla.

Para projetos de túneis onde os recursos de rádio e telefone já existem, o princípio de design mais importante é a interoperabilidade. O sistema deve conectar ativos de comunicação úteis, em vez de criar outra rede isolada ao lado deles.

Sistema Relacionado: Sistema de Comando e Despacho Becke

Planejamento da Implantação

Antes da implementação, o projeto deve primeiro identificar quais recursos de comunicação já estão disponíveis. Isso normalmente inclui a área de cobertura de rádio, a infraestrutura de repetidores digitais, a rede IP entre o túnel e o escritório, o ambiente telefônico do escritório e o acesso telefônico externo disponível.

As interfaces de integração podem então ser planejadas em torno desses recursos existentes. A comunicação por rádio deve ser conectada sem afetar as operações normais de campo, enquanto os recursos SIP e telefônicos devem ser organizados para que o pessoal de despacho possa alcançar os usuários necessários de forma eficiente.

A conectividade de rede entre a área de construção e o escritório do projeto também deve ser considerada durante o planejamento do sistema. Como a solução original depende da rede com fio existente para a comunicação entre os dois locais, a conectividade IP estável é uma parte importante da implantação geral.

A organização dos usuários é igualmente importante. Os grupos de rádio, ramais do escritório e contatos externos devem ser organizados de acordo com as responsabilidades reais de construção, para que o despachante possa identificar rapidamente as pessoas necessárias para uma consulta técnica ou resposta a emergências.

A configuração final deve seguir os recursos de comunicação e os procedimentos de trabalho de cada projeto de túnel, em vez de usar uma lista fixa de equipamentos. O objetivo é criar uma conexão prática entre as operações de campo, o gerenciamento do projeto e o suporte técnico remoto.

Notas Finais

A comunicação na construção de túneis nem sempre requer uma rede completamente nova. Quando a cobertura de rádio digital e a rede do local já estão disponíveis, um sistema unificado de comando e despacho pode conectar esses recursos com os telefones de escritório, a comunicação IP e os usuários de telefone externos.

A melhoria fundamental é o próprio caminho de comunicação. Os trabalhadores de campo podem permanecer em seu sistema de rádio familiar, os engenheiros do projeto podem usar terminais de comunicação de escritório, e os especialistas remotos podem participar através do acesso telefônico convencional. Um despachante reúne esses diferentes participantes quando é necessária uma discussão coordenada.

Ao conectar os sistemas existentes em vez de operá-los separadamente, os projetos de túneis podem estabelecer uma comunicação mais direta entre o canteiro de obras e os tomadores de decisão técnica, melhorar a coordenação diária e fornecer um mecanismo mais eficiente para lidar com problemas técnicos ou operacionais urgentes.

Perguntas Frequentes

O sistema pode ser expandido à medida que o túnel avança?

Sim. A arquitetura de comunicação pode ser estendida à medida que a construção avança, desde que a cobertura de rádio de campo e a conectividade de rede sejam ajustadas para corresponder às novas áreas de trabalho. O planejamento da expansão deve seguir o traçado real do túnel e as etapas de construção.

Os especialistas externos precisam de acesso à rede do projeto?

Não necessariamente. Se o projeto fornecer conectividade telefônica externa adequada, os especialistas autorizados podem participar através de serviços de telefone móvel ou fixo, sem estarem diretamente conectados à rede de construção interna.

Diferentes contratantes podem ser organizados separadamente?

Sim. Os usuários de comunicação podem ser agrupados de acordo com o contratante, seção de trabalho, responsabilidade ou função operacional. O agrupamento apropriado ajuda o pessoal de despacho a contatar a equipe correta sem envolver usuários não relacionados.

O que deve ser verificado antes da comissão?

A comissão deve verificar a comunicação entre usuários de rádio e usuários de escritório, o acesso a chamadas externas, a operação de conferências multipartidárias, o acesso do despachante, a conectividade de rede entre locais e a recuperação após a interrupção temporária do link.
