Os rádios VHF ainda são amplamente utilizados na aviação, comunicações marítimas, portos, fábricas, mineração a céu aberto, prevenção de incêndios florestais, operações de campo e ambientes de despacho industrial. Embora muitas organizações estejam migrando para plataformas de comando baseadas em IP, as redes de rádio VHF existentes geralmente permanecem valiosas porque fornecem comunicação direta, confiável e familiar do tipo "push-to-talk" em áreas abertas. A questão prática não é se esses rádios devem ser substituídos imediatamente, mas como eles podem ser conectados a um sistema moderno de comando e despacho sem perder suas vantagens originais.

Uma solução de integração bem projetada usa um gateway RoIP, cabos de interface de rádio personalizados, conversão de comunicação baseada em SIP, acesso a console de despacho, gravação e interconexão PTT de banda larga opcional. Isso permite que os rádios VHF existentes se tornem parte de um ambiente de comunicação maior, onde os operadores podem despachar usuários de rádio, terminais IP, telefones SIP, usuários de PTT de banda larga e pessoal da sala de controle a partir de uma única plataforma.

Produto relacionado: Sistema de Comando e Despacho Becke

Por que o VHF ainda é importante na comunicação de campo

VHF significa Very High Frequency (Frequência Muito Alta). Ele opera na faixa de frequência de 30 MHz a 300 MHz e é amplamente utilizado em transmissões de televisão, radiodifusão FM, rádio amador, aviação, comunicações marítimas e aplicações de rádio bidirecional industrial. Em muitos cenários de comunicação ao ar livre e regionais, o VHF continua útil porque suas características de propagação são diferentes dos sistemas de frequência mais alta.

Os sinais de rádio VHF geralmente viajam em um padrão de linha de visada. Dentro de áreas de cobertura visíveis ou quase visíveis, eles podem fornecer comunicação local clara para aplicações em nível municipal, regional, industrial e de serviço de campo. Em comparação com sinais de frequência mais alta, como UHF, o VHF geralmente tem melhor desempenho ao atravessar obstáculos leves, como árvores, estruturas leves ou edifícios de baixa densidade. No entanto, quando o sinal encontra grandes obstáculos, colinas, edifícios densos ou terrenos complexos, a atenuação e a reflexão ainda podem ocorrer.

Isso torna o VHF especialmente adequado para ambientes abertos e semiabertos. Aviação, operações marítimas, pátios de fábricas, portos, áreas de armazenamento ao ar livre, minas a céu aberto, monitoramento de incêndios florestais, trabalho de campo de emergência e equipes de exploração ao ar livre frequentemente continuam a confiar no VHF porque a rede de rádio é simples, direta e comprovada em uso a longo prazo.

Vantagem de distância em áreas abertas

Uma das razões importantes pelas quais os rádios VHF ainda são usados é a distância de comunicação. Em áreas abertas com obstáculos limitados, os rádios VHF podem suportar comunicação de várias dezenas de quilômetros a mais de cem quilômetros, dependendo da altura da antena, potência de transmissão, terreno, configuração do rádio e condições ambientais. Quando o caminho do sinal está livre, o VHF pode manter uma comunicação de voz estável de longa distância mais facilmente do que muitos sistemas sem fio de curto alcance.

Isso não significa que o VHF pode resolver todos os problemas de cobertura. Montanhas, edifícios densos, túneis, áreas subterrâneas, grandes estruturas de aço e instalações industriais complexas podem reduzir a cobertura. Por esse motivo, a integração do sistema de comando não deve considerar apenas o rádio em si, mas também a colocação da antena, o design do repetidor, a localização do gateway, o backhaul de rede, o acesso à sala de despacho e os métodos de fallback de emergência.

Em projetos práticos, o objetivo é manter a vantagem de cobertura VHF existente enquanto se adiciona a capacidade de despacho IP. O rádio VHF continua a servir os usuários de campo, enquanto o centro de comando ganha controle centralizado, gravação, acesso remoto e coordenação multissistema.

O problema com redes de rádio isoladas

Muitos sistemas VHF foram construídos como redes de rádio independentes. Os usuários de campo podem conversar entre si, mas o sistema pode não estar conectado à plataforma de comando da empresa, ao console de despacho IP, ao sistema de comunicação de emergência, à plataforma de vídeo, à rede PTT de banda larga ou ao sistema de comunicação de escritório. Essa separação limita a eficiência operacional.

Por exemplo, um operador de sala de controle pode precisar usar um microfone de rádio físico em vez de um console de despacho. Um centro de gerenciamento remoto pode não conseguir falar diretamente com os usuários de VHF. A voz do rádio pode não ser gravada com outros registros de despacho. Os usuários de PTT de banda larga podem não conseguir se comunicar com os usuários de rádio VHF tradicionais. Quando ocorre um incidente, a equipe pode precisar alternar entre dispositivos de rádio, telefones, sistemas de vídeo e software de despacho.

Conectar rádios VHF a um sistema de comando e despacho resolve essa fragmentação. O canal de rádio se torna um recurso de comunicação acessível na plataforma de despacho. Os operadores podem chamar, monitorar, gravar, coordenar e gerenciar a comunicação por rádio juntamente com outros recursos de voz e despacho.

Um método baseado em gateway é o caminho prático

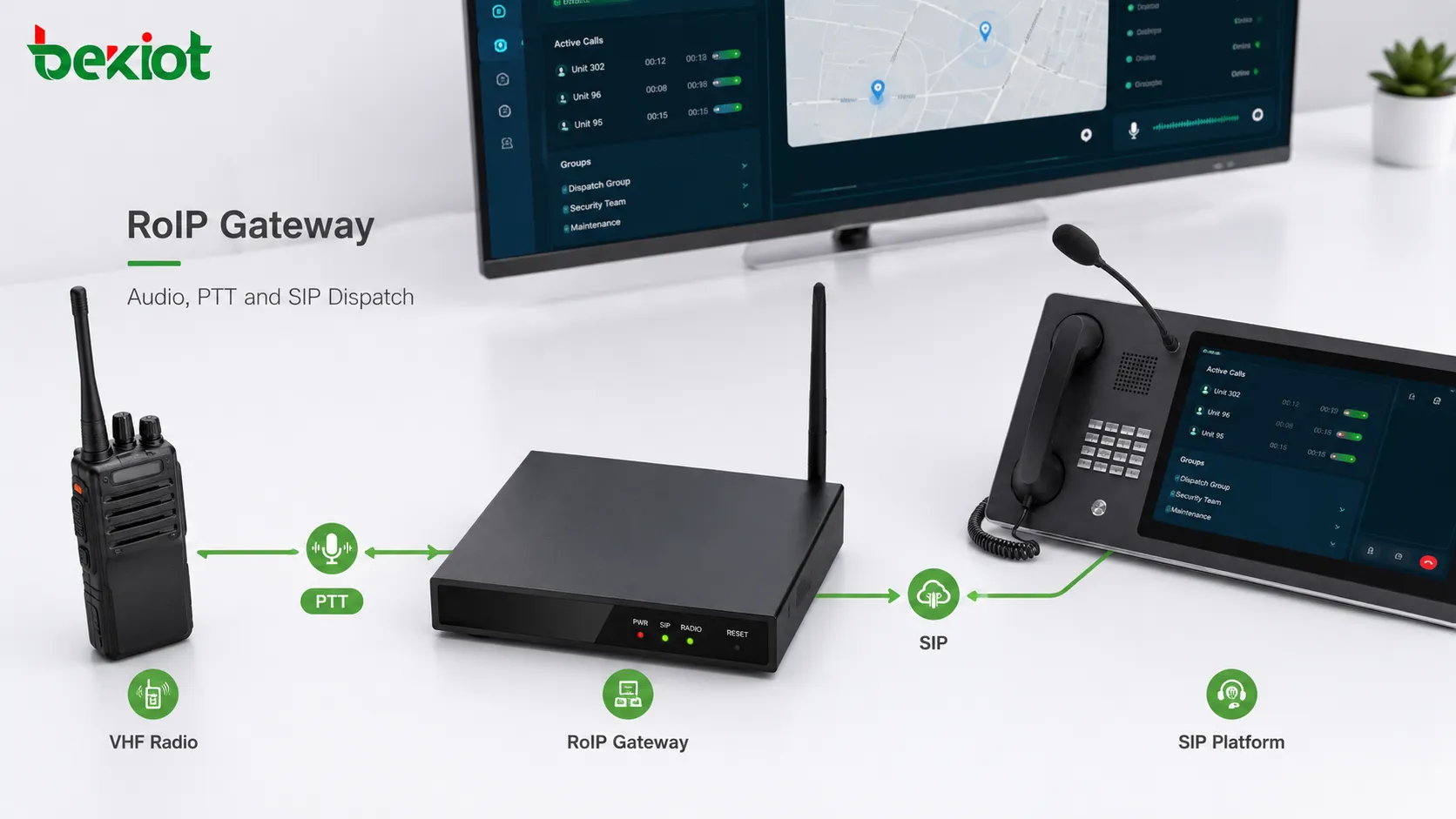

O método mais prático é usar um gateway RoIP ou gateway PTT entre o rádio VHF e a plataforma de despacho. O gateway se conecta ao rádio através de uma interface de áudio e controle e, em seguida, converte a voz do rádio e o controle PTT em comunicação baseada em IP. Em muitas implantações, o gateway converte a comunicação por rádio em SIP para que possa se interconectar com plataformas de despacho SIP, sistemas IPPBX, sistemas de comunicação convergentes e consoles de despacho.

Essa abordagem evita substituir toda a rede VHF. Os rádios, antenas, repetidores e hábitos dos usuários de campo existentes geralmente podem permanecer inalterados. O gateway atua como uma ponte entre o lado do rádio tradicional e o lado do despacho IP. Para organizações que já possuem infraestrutura VHF funcional, isso geralmente é mais econômico e menos disruptivo do que reconstruir o sistema de comunicação do zero.

O método de gateway também é flexível. Um canal de rádio pode ser conectado a uma porta de gateway, enquanto projetos multicanal podem usar vários canais de gateway ou implantação de gateway distribuída. O design depende do número de canais VHF, grupos de despacho necessários, política de gravação, layout do site remoto e estrutura do centro de comando.

Como funciona a interface de rádio

Os rádios VHF geralmente precisam de uma conexão de interface física com o gateway. Essa conexão pode incluir entrada de áudio, saída de áudio, controle PTT, detecção de portadora ou sinal de squelch, aterramento e, às vezes, pinos de controle adicionais, dependendo do tipo de rádio. Um cabo personalizado é frequentemente necessário porque diferentes marcas e modelos de rádio podem usar definições de conectores diferentes.

Uma vez conectado, o gateway recebe áudio do rádio VHF e o envia para o sistema de despacho IP. Quando o despachante fala do console, terminal SIP ou microfone de despacho, o gateway envia o áudio de volta para o rádio e aciona o PTT para que o rádio possa transmitir pelo canal VHF. Isso cria uma comunicação bidirecional entre os usuários de despacho IP e os usuários de rádio VHF.

Um bom design de interface é importante. Uma correspondência inadequada de nível de áudio pode causar volume baixo, distorção, ruído ou eco. Um temporizador PTT incorreto pode causar corte de fala no início da transmissão. Uma detecção de portadora instável pode criar atividade falsa ou chamadas perdidas. Portanto, a integração deve ser testada com o equipamento de rádio real, o cabo real e o fluxo de trabalho de despacho real.

Transformando a voz do rádio em comunicação SIP

A conversão SIP é uma parte fundamental da integração. O SIP é amplamente utilizado em telefonia IP, plataformas de despacho, sistemas de interfone, gateways e plataformas de comunicação unificada. Quando o canal de rádio VHF é convertido em SIP, ele pode ser registrado, roteado, chamado, monitorado, gravado ou agrupado como outros recursos de comunicação.

Isso permite que os operadores de despacho falem com um canal VHF a partir de um console de despacho IP, telefone SIP, softphone ou plataforma de comando. Também permite que o canal de rádio participe de fluxos de trabalho mais amplos, como conferências de emergência, despacho multipartes, chamadas entre sistemas e gravação de voz. A rede de rádio não permanece mais como uma ilha independente.

A conversão SIP não altera as características sem fio do próprio VHF. Os usuários de rádio de campo ainda se comunicam através de seus rádios portáteis, móveis ou de estação base. A diferença é que os usuários do centro de comando agora podem acessar o mesmo canal através do sistema de comunicação IP, mesmo quando estão longe do local do rádio.

Extensão remota através do RoIP

O RoIP é especialmente valioso quando o local do rádio e o centro de comando estão distantes. Em fábricas não tripuladas, portos remotos, minas inteligentes, locais de monitoramento florestal, grandes campi ou instalações industriais distribuídas, o equipamento de rádio VHF pode precisar permanecer perto da área de cobertura, enquanto a sala de controle ou o centro de despacho pode estar localizado em outro lugar.

Com a implantação do RoIP, o gateway pode ser colocado no local remoto do rádio. Ele se conecta localmente ao rádio VHF e envia o tráfego de comunicação de volta ao centro de despacho através de uma rede IP. O despachante pode então falar com o canal VHF a partir de um console de comando, terminal de despacho IP ou plataforma centralizada sem estar fisicamente próximo ao equipamento de rádio.

Esse design melhora a flexibilidade. As organizações podem manter o equipamento de rádio próximo à antena e à área de cobertura, enquanto centralizam as operações de despacho em uma sala de controle mais segura, conveniente ou profissional. Também é útil para o gerenciamento de vários locais, onde vários locais de rádio estão conectados a um único centro de comando.

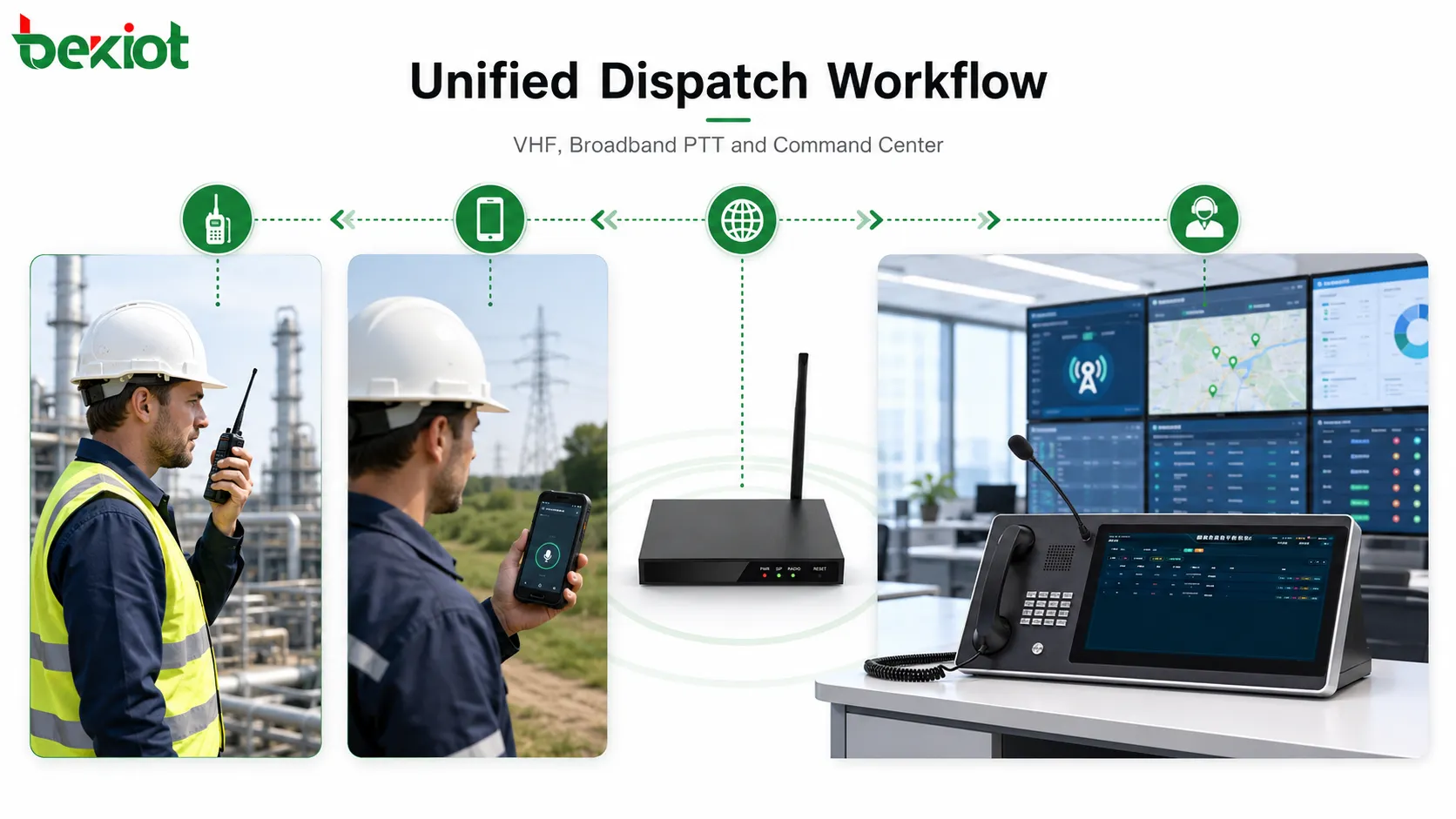

Conectando rádio de banda estreita e PTT de banda larga

Muitas organizações agora usam sistemas de rádio de banda estreita tradicionais e sistemas de PTT de banda larga. Os rádios VHF são frequentemente usados por equipes legadas, trabalhadores de campo, veículos ou usuários ao ar livre, enquanto o PTT de banda larga pode ser usado por smartphones, terminais robustos, usuários de LTE/5G privado ou equipes móveis baseadas em IP. Sem interconexão, esses dois grupos não podem se comunicar com eficiência.

Uma plataforma de comando e despacho pode fazer a ponte entre esses grupos de comunicação. Através do gateway, os usuários de rádio VHF podem se comunicar com os usuários de PTT de banda larga sob regras de despacho controladas. Isso suporta redes mistas, colaboração entre equipes e atualização gradual do sistema. A empresa não precisa abandonar o VHF imediatamente, e os usuários de banda larga ainda podem participar do fluxo de trabalho de comunicação por rádio.

Isso é útil em portos, minas, instalações de energia, projetos de transporte, serviços de emergência, serviços públicos e grandes locais industriais. Diferentes equipes podem usar terminais diferentes, mas o centro de comando pode coordená-los através de uma única plataforma de despacho.

A gravação adiciona rastreabilidade

Uma vez que o canal VHF está conectado à plataforma de despacho, a comunicação por rádio pode ser gravada juntamente com outros recursos de voz de despacho. Esta é uma grande vantagem operacional. No uso tradicional de rádio independente, a gravação pode estar indisponível, incompleta ou separada de outros registros de comunicação.

A gravação ajuda na revisão de incidentes, confirmação de responsabilidade, treinamento, gerenciamento de segurança, avaliação de comando e conformidade. Para resposta a emergências, segurança industrial, operação de instalações públicas e gerenciamento de transporte, a capacidade de reproduzir a comunicação de despacho pode ser muito importante.

O design da gravação deve incluir identificação do canal, carimbos de data/hora, informações de usuário ou grupo quando disponíveis, política de armazenamento, permissões de acesso, período de retenção e método de recuperação. Se a comunicação por rádio for usada em ambientes sensíveis ou regulamentados, o acesso às gravações deve ser controlado cuidadosamente.

Cenários de aplicação típicos

A integração de rádio VHF é adequada para ambientes onde a cobertura de rádio já existe e a coordenação de comando precisa ser atualizada. No suporte terrestre relacionado à aviação, serviço marítimo, operações portuárias, despacho de fábricas, áreas de mineração, prevenção de incêndios florestais, resgate ao ar livre, suporte de campo de emergência e manutenção de infraestrutura regional, o VHF continua prático porque suporta comunicação direta de campo.

Quando esses sistemas de rádio são conectados a uma plataforma de comando, o centro de controle ganha maior capacidade de coordenação. Os despachantes podem se comunicar com os usuários de rádio de campo, conectar canais de rádio com terminais IP, gravar o tráfego de rádio, gerenciar vários locais e coordenar equipes de rádio com outros departamentos.

Para projetos inteligentes, a integração também suporta a transformação digital. O sistema de rádio permanece utilizável, enquanto a plataforma de despacho adiciona controle centralizado, status visual, vinculação de fluxos de trabalho, gravação de dados e colaboração entre sistemas.

Arquitetura de sistema recomendada

Uma arquitetura prática inclui uma camada de rádio VHF, uma camada de acesso a gateway, uma camada de transporte IP e uma camada de plataforma de comando. A camada de rádio VHF inclui rádios portáteis, rádios móveis, estações base, repetidores, antenas e recursos de canal existentes. A camada de acesso a gateway se conecta ao rádio e converte áudio, PTT e atividade do canal em comunicação IP.

A camada de transporte IP transporta o tráfego SIP e de mídia entre o local do rádio e o centro de comando. Isso pode usar LAN, WAN, fibra privada, VPN, rede industrial, backhaul por micro-ondas ou uma conexão de rede pública segura, dependendo do projeto. A camada de plataforma de comando fornece operação de console de despacho, chamadas em grupo, monitoramento, gravação, gerenciamento de usuários, vinculação de eventos e integração com outros recursos de comunicação.

Para implantações maiores, o sistema também pode incluir servidores redundantes, múltiplos assentos de despacho, armazenamento centralizado de gravação, vinculação GIS, planos de emergência, vinculação com videovigilância, integração de alarmes e interconexão PTT de banda larga. A arquitetura deve ser selecionada de acordo com o número de canais, locais de cobertura, usuários de despacho e requisitos de confiabilidade.

Planejamento de rede e segurança

O despacho baseado em RoIP e SIP depende da rede IP entre o gateway e o sistema de comando. A qualidade da rede afeta o atraso de voz, a perda de pacotes, o jitter e a confiabilidade. Embora o tráfego de voz exija menos largura de banda do que o vídeo, ele ainda precisa de transmissão estável e controle de prioridade adequado. Para locais críticos, QoS, roteamento de rede privada, links de backup e monitoramento devem ser considerados.

A segurança também é importante. O tráfego de despacho por rádio pode incluir instruções operacionais, coordenação de emergência, informações de segurança ou comunicação de campo sensível. O sistema deve controlar quem pode acessar os canais de rádio, quem pode monitorar conversas, quem pode iniciar a transmissão e quem pode recuperar gravações. O acesso à rede, as permissões de conta, o registro de dispositivos e as interfaces de gerenciamento devem ser protegidos.

Quando os gateways são implantados em locais remotos, a segurança física também deve ser considerada. O gateway, o rádio, a fonte de alimentação, a linha de antena e o equipamento de rede devem ser instalados em um gabinete protegido ou sala de equipamentos, especialmente em ambientes industriais, ao ar livre ou não tripulados.

Lista de verificação de implantação

Levantamento de canais de rádio

Confirme o número de canais VHF, os tipos de rádio atuais, a estrutura do repetidor, a localização da antena, a faixa de cobertura, o plano de frequência operacional e os grupos de usuários. O plano de integração deve respeitar o método de operação de rádio existente.

Correspondência de interface e cabo

Verifique o conector do rádio, os pinos de entrada e saída de áudio, o controle PTT, o sinal de detecção de portadora, o aterramento e a definição do cabo necessária. Testes com equipamento real são necessários porque diferentes rádios podem usar layouts de interface diferentes.

Configuração de gateway e SIP

Planeje o registro SIP, a seleção de codec, o roteamento de chamadas, o comportamento PTT, a nomenclatura de canais, o mapeamento de grupos de despacho e a política de gravação. O gateway deve ser configurado de acordo com o fluxo de trabalho da plataforma de despacho.

Instalação no local remoto

Para implantação RoIP, confirme a fonte de alimentação, a disponibilidade da rede, a colocação da antena, a proteção do gabinete, a proteção contra raios, o aterramento e o acesso de manutenção no local remoto do rádio.

Testes de aceitação

Teste o áudio bidirecional, a resposta PTT, o corte de fala, a detecção de atividade do canal, a operação do console de despacho, a reprodução de gravações, o uso de longa duração, a recuperação de interrupções de rede e os cenários de despacho multiusuário antes da aceitação final.

Erros comuns a serem evitados

Um erro comum é tratar a integração VHF como uma simples conexão de áudio. Na realidade, um projeto bem-sucedido deve lidar com níveis de áudio, temporização PTT, detecção de canal, sinalização SIP, confiabilidade de rede, gravação, permissões e fluxo de trabalho do despachante. Se esses detalhes forem ignorados, o sistema pode conectar, mas ter um desempenho ruim na operação real.

Outro erro é colocar o gateway apenas onde for conveniente para a sala de TI, em vez de onde for melhor para a cobertura de rádio. Em muitos casos, o gateway deve estar próximo ao equipamento de rádio e ao sistema de antena, enquanto a rede IP estende a comunicação de volta ao centro de despacho.

Um terceiro erro é não testar com usuários de campo reais. Os testes de bancada podem confirmar a comunicação básica, mas podem não revelar limitações de cobertura, hábitos operacionais, ruído de fundo, ganho de microfone incorreto ou comportamento PTT atrasado. Os testes de aceitação devem incluir despachantes e usuários de rádio reais sempre que possível.

Revisão final

Conectar rádios VHF a um sistema de comando e despacho é uma maneira prática de modernizar a comunicação por rádio existente sem descartar a valiosa infraestrutura de campo. Os rádios VHF fornecem cobertura comprovada em ambientes de aviação, marítimos, industriais, portuários, de mineração, florestais, ao ar livre e de emergência. Sua faixa de operação de 30 MHz a 300 MHz, propagação em linha de visada e distância de comunicação potencial de várias dezenas de quilômetros a mais de cem quilômetros os tornam úteis em muitas aplicações em áreas abertas.

A chave para a integração é o gateway RoIP. Ao se conectar ao rádio VHF através de uma interface de áudio e PTT adequada, o gateway pode converter a comunicação por rádio em recursos de despacho baseados em SIP. Isso permite despacho remoto, controle centralizado, interconexão PTT de banda larga, gravação, acesso a vários locais e integração com plataformas de comando modernas.

Um projeto bem-sucedido deve se concentrar no fluxo de trabalho de comunicação real, não apenas na conexão de dispositivos. O design da interface de rádio, a configuração SIP, a qualidade da rede, a implantação no local remoto, a política de gravação, o controle de segurança e os testes de aceitação afetam todos o resultado final. Com planejamento adequado, as redes de rádio VHF podem se tornar parte de um ambiente de comando unificado e continuar a atender às necessidades de comunicação de campo, ganhando as vantagens do despacho IP e do gerenciamento centralizado.

Perguntas frequentes

Um sistema de rádio VHF existente pode ser conectado sem substituir todos os rádios?

Sim. Em muitos projetos, rádios, repetidores, antenas e terminais de usuário de campo existentes podem permanecer em uso. Um gateway RoIP é adicionado para fazer a ponte entre o canal de rádio e a plataforma de despacho IP.

A integração VHF requer uma rede privada?

Nem sempre. Uma rede privada é preferida para ambientes críticos, mas VPN, WAN dedicada, Ethernet industrial ou redes roteadas seguras também podem ser usadas. Os requisitos mais importantes são latência estável, baixa perda de pacotes e acesso controlado.

Os despachantes podem falar com os usuários de rádio a partir de uma sala de controle remota?

Sim. Se o gateway estiver instalado no local do rádio e conectado à plataforma de despacho através de redes IP, os despachantes podem se comunicar com os usuários de rádio VHF a partir de um centro de comando remoto ou sala de despacho centralizada.

O que deve ser verificado se a primeira palavra da transmissão for cortada?

Isso geralmente está relacionado ao temporizador PTT, atraso de ativação do rádio, limiar de áudio ou configuração do gateway. O sistema deve ser testado e ajustado com o equipamento de rádio real para evitar o corte de fala.

As chamadas de rádio VHF podem ser gravadas após a integração?

Sim. Uma vez que o canal de rádio é convertido na plataforma de despacho, o tráfego de voz geralmente pode ser gravado, armazenado, pesquisado e reproduzido de acordo com a política de gravação da plataforma e as permissões do usuário.
