Começa o show do intervalo, os jogadores deixam o campo e as equipes de produção entram imediatamente no gramado. Carrinhos móveis carregados com alto-falantes line array e subwoofers são levados para posições ao redor do campo. Os cabos são lançados, o áudio em rede é conectado e, ao mesmo tempo, palco, iluminação e sistemas de apresentação são transformados. Assim que o show termina, tudo precisa ser retirado novamente para que o estádio possa voltar ao futebol americano.
O Super Bowl LX no Levi’s Stadium usou exatamente esse tipo de implantação de PA móvel. Em vários Super Bowls recentes realizados em arenas cobertas, os sistemas de som dedicados ao intervalo puderam ser suspensos em estruturas de rigging no teto. No Levi’s Stadium a céu aberto, porém, o PA musical dedicado voltou ao nível do campo, com carrinhos de alto-falantes construídos sob medida fornecendo a cobertura principal do público. O sistema passou dos 16 carrinhos mais comuns para 18, a fim de atender aproximadamente 68.500 assentos e, ao mesmo tempo, oferecer a capacidade de baixas frequências exigida por uma apresentação musical de alto impacto.
À primeira vista, a diferença parece simples: os alto-falantes saíram do teto e foram para plataformas com rodas. As implicações de engenharia são muito mais amplas. Um sistema PA temporário para estádio precisa oferecer som em nível de concerto sem se tornar parte permanente da edificação. Ele deve cobrir arquibancadas inferiores e superiores sem produzir SPL excessivo no campo, integrar-se a uma infraestrutura complexa de áudio em rede e ainda ser implantado e retirado dentro de uma janela de operação rigidamente controlada.
Para grandes eventos esportivos, cerimônias de abertura e encerramento, shows em estádios e eventos públicos temporários, essa abordagem mostra uma divisão importante de funções: o PA instalado sustenta a operação de longo prazo do local, enquanto o PA temporário cria um campo sonoro de alto desempenho ajustado a um evento específico e pode ser removido quando a produção termina.
A arquitetura de um estádio a céu aberto muda a implantação do PA temporário
O projeto de som de um estádio normalmente começa pelo edifício antes de começar pelo modelo de alto-falante.
Em locais fechados com estruturas de cobertura adequadas e pontos de rigging suficientes, o PA principal de entretenimento pode ser suspenso acima do campo. A maior elevação permite que os line arrays alcancem assentos distantes com mais eficiência e reduz a quantidade de equipamentos de produção ocupando o nível do campo. Vários sistemas recentes de intervalo do Super Bowl utilizaram esse tipo de configuração suspensa em estádios cobertos.
O Levi’s Stadium é um local a céu aberto e não oferece o mesmo ambiente de rigging superior para um grande PA temporário de concerto. Se o sistema do evento ainda precisa cobrir toda a arquibancada, a equipe de projeto tem de encontrar posições acústicas eficazes mais próximas do nível do campo. Por isso, carrinhos móveis de alto-falantes tornam-se uma plataforma prática de implantação.
Isso não significa que sistemas móveis sejam inerentemente mais avançados que arrays suspensos. A decisão é determinada pela estrutura do local, pelo cronograma de produção e pelas restrições operacionais. Um projeto temporário normalmente começa pela identificação dos pontos de rigging disponíveis, das limitações de carga no campo, do espaço nas laterais, da geometria vertical das arquibancadas e do tempo disponível para liberar o campo.
Assim, o mesmo evento pode exigir uma arquitetura de PA completamente diferente ao mudar de um estádio para outro. O som temporário de estádio não pode ser tratado como um layout fixo simplesmente copiado de um local para outro.
Carrinhos móveis transformam o projeto acústico em módulos implantáveis
O transporte não é a parte mais difícil de um sistema PA temporário. O desafio maior é preservar um desempenho acústico previsível toda vez que o equipamento é movimentado.
Se alto-falantes, amplificadores, estruturas de suporte e conexões chegam ao campo como componentes separados, as equipes precisam montar o sistema, posicioná-lo, confirmar ângulos e verificar conexões durante a janela do evento. Em um show convencional, isso principalmente aumenta o tempo de montagem. Em uma grande produção esportiva, o cronograma do jogo não espera pelo sistema de som.
Os carrinhos móveis resolvem parte desse problema ao transformar o posicionamento dos alto-falantes, o suporte mecânico e parte do cabeamento em módulos repetíveis. Depois que um carrinho chega à posição designada, a equipe pode se concentrar em posicionar, conectar e verificar o sistema, em vez de construir cada array do zero.

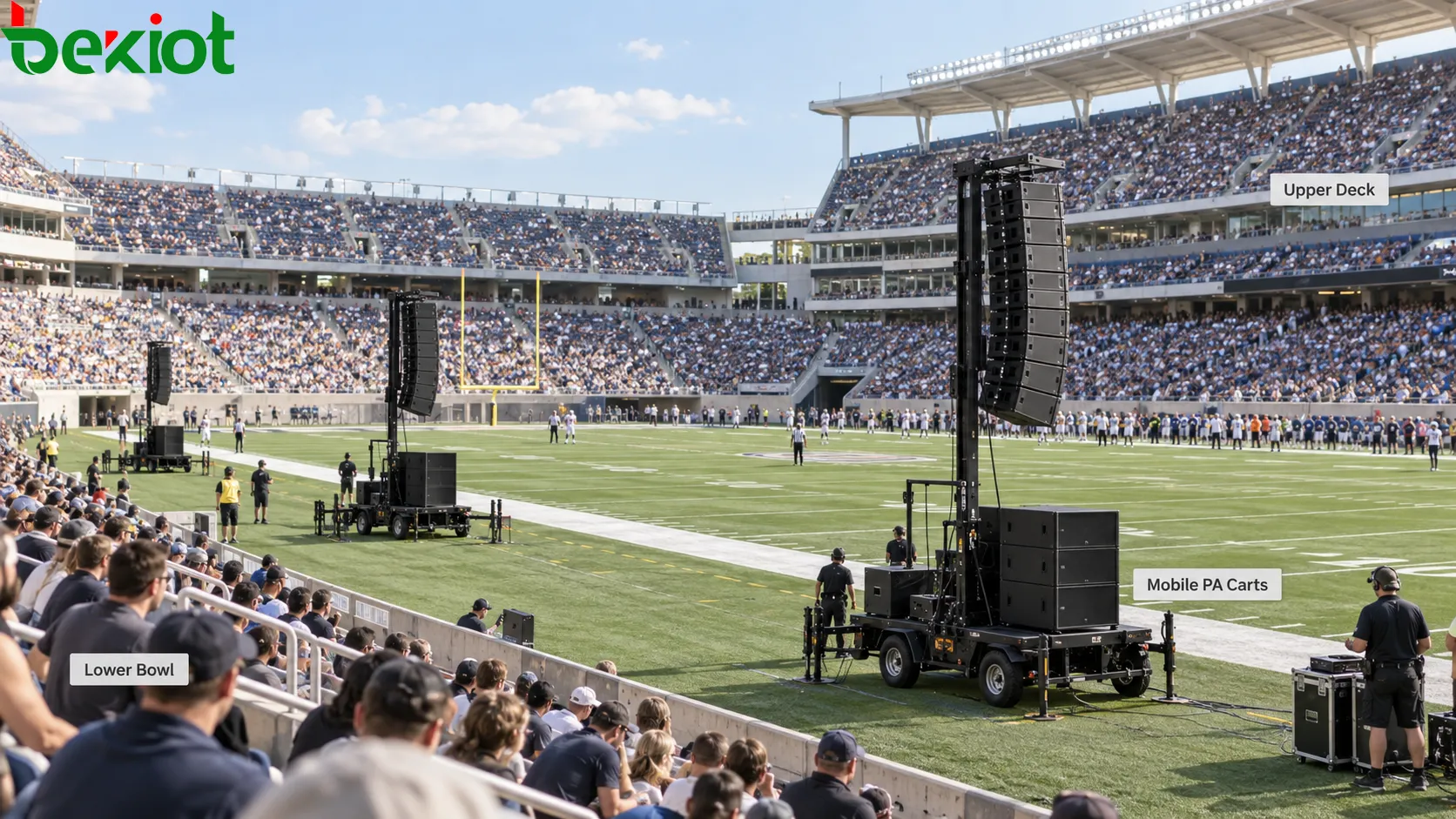

O Super Bowl LX usou 18 carrinhos móveis. Dependendo de sua posição no estádio, os carrinhos levavam combinações de quatro ou cinco elementos L-Acoustics K1/K2 com subwoofers KS28. O ponto importante não é a contagem exata de produtos. Cada carrinho é configurado de acordo com a área de arquibancada pela qual é responsável, em vez de ser uma cópia idêntica de todos os outros.
Essa abordagem modular também simplifica a operação do evento. Os carrinhos podem ser verificados em uma área de preparação antes do início da produção, movidos para posições numeradas no campo conforme uma sequência definida, conectados, usados durante a apresentação e depois retirados por rotas predeterminadas.
Uma implantação temporária complexa passa, portanto, a se parecer menos com a construção de um novo sistema de som no campo e mais com a movimentação de um conjunto de módulos acústicos pré-configurados para posições designadas.
A cobertura das arquibancadas determina os ângulos dos arrays e a capacidade de baixas frequências
A arquibancada de um estádio não é uma área de audição plana. Setores inferiores, superiores, áreas de fundo e seções do lado da cabine de imprensa apresentam distâncias e ângulos verticais diferentes. Colocar 18 carrinhos idênticos em um círculo simétrico não produziria automaticamente uma cobertura uniforme.
No projeto do Super Bowl LX, posições diferentes usaram comprimentos de array e ângulos verticais diferentes. Uma posição dedicada principalmente à arquibancada inferior podia usar menos elementos com um apontamento vertical mais suave. Outra posição voltada para a arquibancada superior precisava de elementos adicionais e de um contorno vertical mais acentuado para projetar o som mais longe e mais para cima.

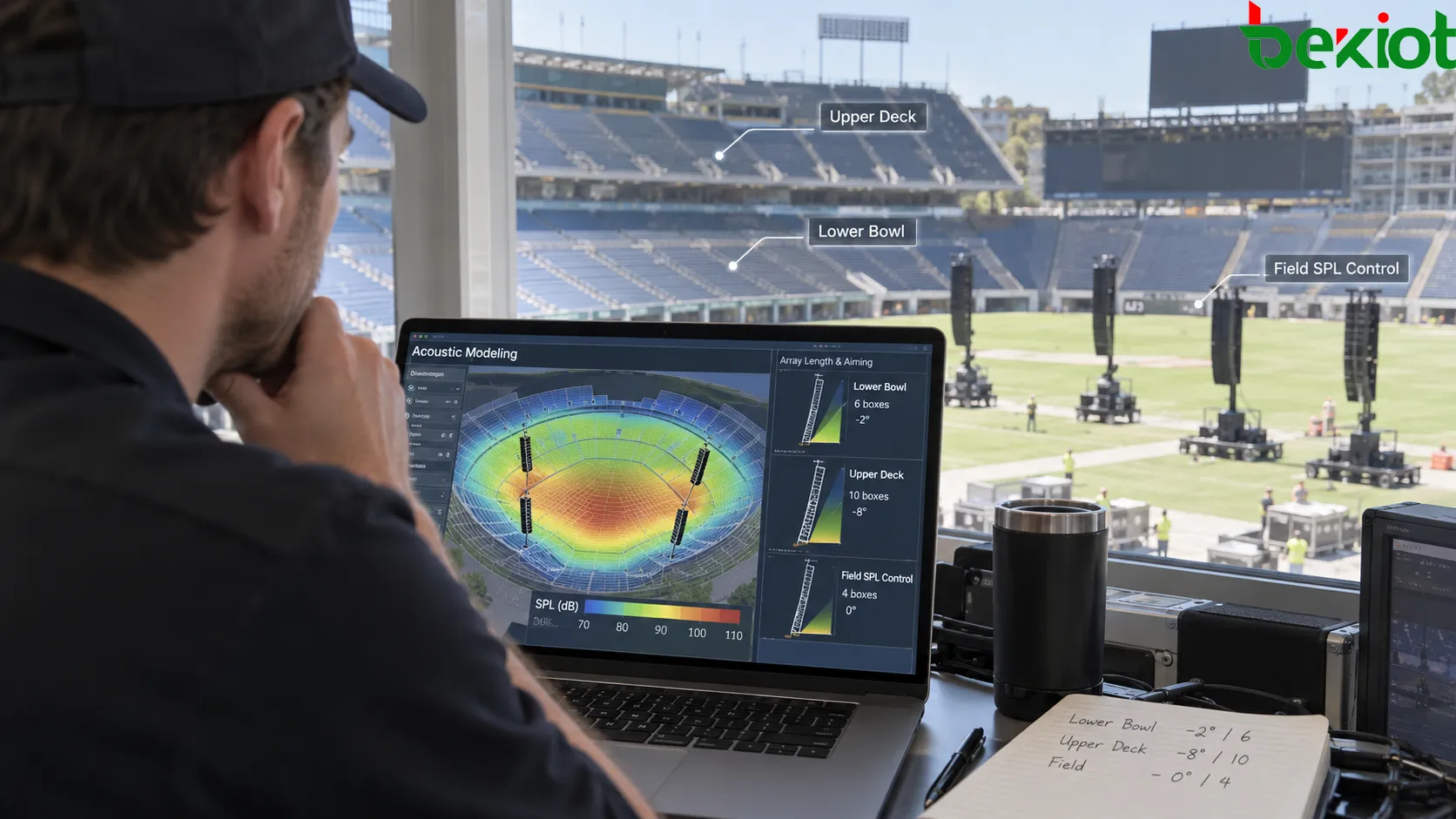

Softwares de modelagem acústica como o Soundvision permitem avaliar a posição dos arrays, os ângulos verticais e a cobertura esperada antes que o equipamento chegue ao local. O objetivo não é simplesmente gerar o maior SPL possível. O projeto precisa controlar grandes diferenças de nível e de tonalidade entre as áreas de assentos.
O show do intervalo também acrescenta uma exigência que não existe na paginação de voz comum. A música exige energia significativa em baixas frequências e ampla margem dinâmica. A capacidade dos subwoofers, portanto, precisa ser projetada com base no conteúdo do programa, na abertura do estádio e na propagação de baixas frequências por uma área de público muito grande, e não apenas em saber se o público consegue ouvir o sistema.
No nível do campo surge o problema oposto. O centro da superfície de jogo não é a principal área de audiência. Energia acústica excessiva no campo pode trazer pouco benefício aos espectadores e, ao mesmo tempo, aumentar o vazamento para microfones de palco, sistemas de monitor e áudio de transmissão.
O PA temporário precisa, portanto, atender a três objetivos concorrentes:
Assentos distantes e superiores precisam receber nível e margem dinâmica adequados;
Assentos próximos não devem sofrer SPL excessivo simplesmente por estarem mais perto dos arrays;
Energia acústica desnecessária deve ser controlada ao redor do palco, do campo e das áreas de produção de transmissão.
É por isso que grandes sistemas de som para estádios dependem cada vez mais de modelagem acústica. A capacidade de saída do alto-falante é apenas uma das entradas de projeto; o verdadeiro objetivo de desempenho é o que os ouvintes recebem em diferentes posições da arquibancada.
O PA temporário de entretenimento e o sistema instalado do local precisam trabalhar juntos
Uma produção do Super Bowl não remove o sistema de som instalado do estádio para substituí-lo completamente por um PA temporário.
O sistema instalado continua atendendo a anúncios do jogo, funções de sonorização pública, produção dentro do estádio e operação de longo prazo. O PA móvel do intervalo é otimizado para música, maior faixa dinâmica, saída mais forte em baixas frequências e cobertura mais especializada para o evento. Os dois sistemas têm finalidades diferentes, mas podem trabalhar em conjunto durante uma grande produção.
Os alto-falantes instalados e atualizados do Levi’s Stadium também foram usados como fontes de extensão e delay para o sistema de entretenimento. Áreas que não podiam ser cobertas de forma ideal pelos arrays temporários ao nível do campo podiam receber cobertura suplementar dos alto-falantes existentes do estádio, sem exigir posições móveis adicionais.
Essa abordagem tem valor mais amplo para o projeto de eventos temporários. Alto-falantes, amplificadores e nós de rede já instalados em um grande local não precisam necessariamente ficar isolados da produção de eventos especiais. Quando as interfaces de sinal, a latência e a arquitetura de controle permitem, o sistema instalado pode fazer parte da estratégia de cobertura temporária do evento.

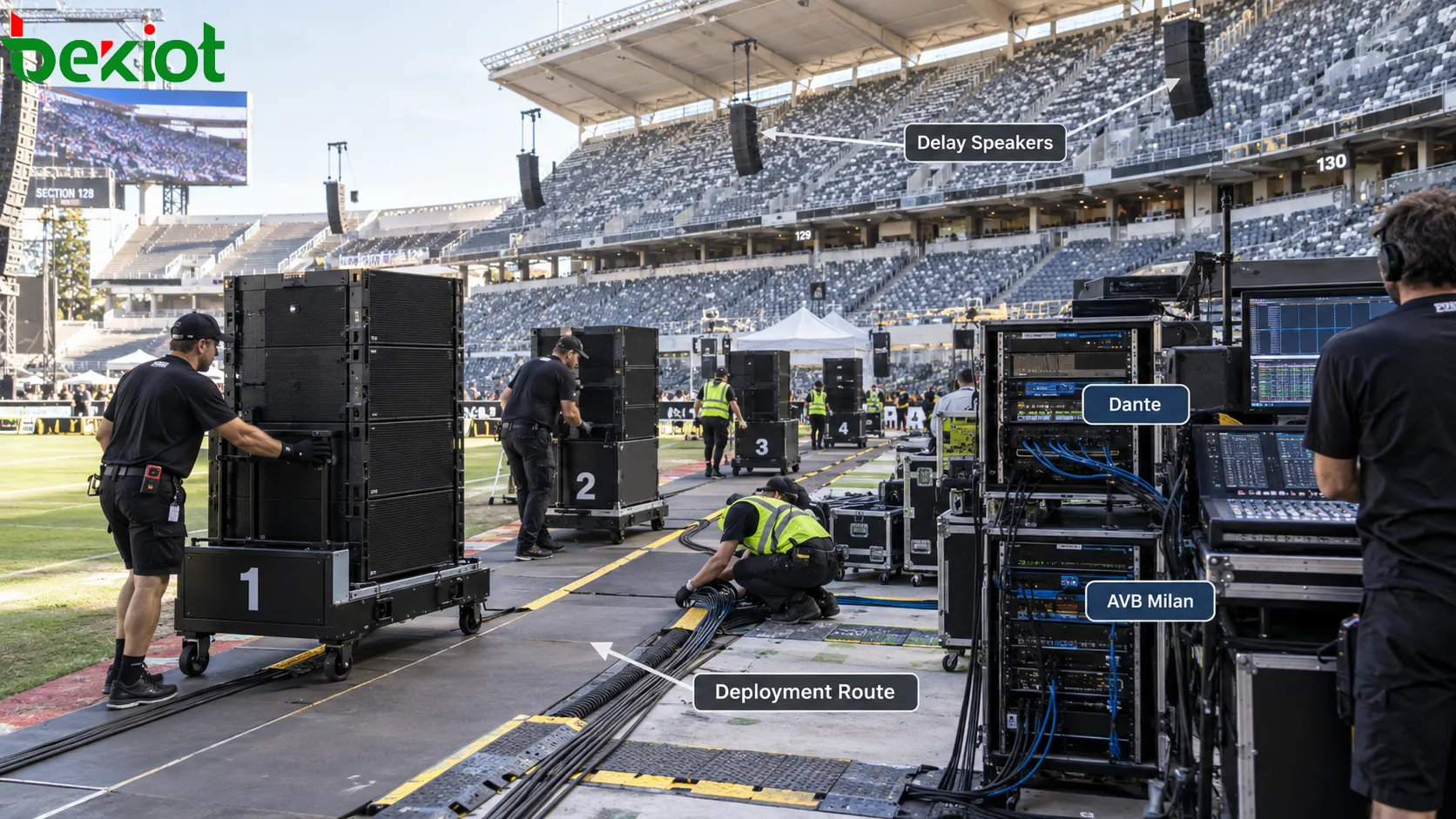

O transporte de áudio também depende fortemente da infraestrutura em rede. A produção do Super Bowl usou tecnologias como Dante e AVB Milan, com interfaces de áudio em rede distribuindo sinais entre consoles, sistemas de processamento e controladores amplificados.
O benefício do áudio em rede não se limita à redução da quantidade de cabeamento analógico. Grandes produções de eventos contêm muitos domínios de áudio simultâneos: música ao vivo, anúncios, cerimônias de abertura, som do jogo, sistemas de monitor, produção de transmissão e PA instalado no local. Redes de áudio digital facilitam a distribuição desses sinais para destinos diferentes, mas também exigem planejamento cuidadoso de sincronização de clock, topologia de rede, largura de banda e redundância.
A implantação rápida no campo depende de uma coreografia operacional detalhada
O tempo é uma das restrições de engenharia que definem um sistema PA temporário para estádio.
O intervalo do Super Bowl é mais longo que um intervalo padrão da NFL, mas toda a janela de transição ainda é de apenas cerca de 25 a 30 minutos. Os carrinhos de alto-falantes, o palco, o equipamento de apresentação e as equipes de produção precisam entrar no campo, realizar o show e depois liberar a superfície de jogo. A equipe de áudio não pode passar longos períodos reposicionando alto-falantes depois que o público está sentado, nem permanecer no campo desmontando equipamentos após o término da apresentação.
Mais de 100 integrantes da equipe participaram da movimentação do sistema PA temporário. Cada carrinho exigiu várias pessoas para puxar e orientar, enquanto outros profissionais cuidaram de cabos e demais equipamentos no campo. Com 18 carrinhos grandes operando em espaço limitado nas laterais, uma sequência de implantação indefinida poderia rapidamente gerar congestionamento ou bloquear a movimentação.
Um projeto de PA temporário, portanto, precisa de mais do que um desenho acústico. Também exige um plano operacional de movimentação que defina:
Onde cada unidade móvel entra no campo;
Qual posição numerada ela ocupa;
Onde alimentação elétrica e áudio são conectados;
Quais cabos precisam ser desconectados antes do início da movimentação;
Em que sequência os carrinhos deixam o campo após a apresentação;
Se uma unidade com falha pode ser contornada sem bloquear o restante da rota de implantação.
Essa é uma diferença importante em relação a um PA instalado em estádio. Sistemas fixos são projetados principalmente para confiabilidade e facilidade de manutenção de longo prazo. Sistemas temporários de produção também precisam tratar a eficiência de implantação minuto a minuto como um parâmetro de engenharia.
O comissionamento do PA temporário deve abranger acústica, rede e operação
Confirmar que todos os alto-falantes produzem som em um estádio vazio não é suficiente para provar que um PA temporário está pronto para uma grande produção.
Os testes acústicos precisam cobrir diferentes alturas e distâncias das arquibancadas, incluindo setores inferiores, superiores, áreas de fundo e posições com relações significativamente fora do eixo em relação aos arrays principais. Além do SPL, o comissionamento deve avaliar consistência tonal, distribuição de baixas frequências, inteligibilidade da fala e alinhamento de tempo entre o sistema principal temporário e os alto-falantes de delay instalados.
No lado da rede, os engenheiros precisam verificar redundância dos caminhos de áudio, estabilidade de clock, comportamento de comutação, carga da rede e o efeito de falhas de nós individuais. Problemas em um grande sistema de áudio em rede nem sempre se parecem com uma falha convencional de cabo analógico. Um problema de clock ou de configuração de rede pode afetar vários dispositivos ao mesmo tempo.
Eventos temporários ao ar livre também enfrentam uma restrição operacional que sistemas PA fixos internos encontram com menos frequência: o som dos ensaios pode escapar para fora do local.
Um estádio a céu aberto permite que mais áudio da apresentação se propague além da arquibancada. Em uma produção altamente confidencial, como o show do intervalo do Super Bowl, o áudio dos ensaios pode revelar músicas ou artistas convidados antes do evento. Por isso, as equipes de produção podem reduzir o SPL, ativar apenas partes selecionadas do sistema durante determinados ensaios e usar outros sons ao redor da parte externa do local para dificultar a identificação do conteúdo real do show.
Isso ilustra um princípio mais amplo do projeto de sistemas temporários de som: os engenheiros precisam considerar não apenas onde o som deve ser ouvido, mas também onde ele não deve ser ouvido. A mesma questão se aplica a shows ao ar livre próximos a áreas residenciais, eventos em centros urbanos e produções temporárias sujeitas a limites rigorosos de ruído.
Ensaios completos de implantação e retirada são igualmente importantes. Um sistema PA pode passar em todos os testes técnicos de áudio e ainda falhar operacionalmente se uma equipe grande não conseguir movimentar, conectar e retirar os equipamentos dentro da janela exigida. Para produções dessa escala, o projeto acústico e o plano operacional precisam ser validados em conjunto.
O retorno dos carrinhos móveis no Super Bowl LX não significa que o som de estádio tenha regredido. O PA móvel moderno combina um conceito mecânico de implantação já comprovado com modelagem acústica, processamento digital, áudio em rede e infraestrutura existente do local. As rodas podem ser tradicionais, mas a arquitetura por trás delas é cada vez mais digital.
O padrão para um grande PA temporário de estádio, portanto, tornou-se muito mais amplo do que apenas pressão sonora. O sistema precisa criar uma experiência de audição consistente em dezenas de milhares de assentos, entrar e sair do campo em uma janela muito curta e coexistir com o jogo, a produção de palco e a operação de transmissão. Atender a todos esses requisitos é o que transforma um conjunto de alto-falantes temporários em um verdadeiro sistema de som para eventos de grande escala.
Perguntas frequentes
Por que um estádio precisa de um PA temporário se já possui um sistema de som instalado?
Sistemas PA instalados em estádios normalmente são projetados para anúncios do jogo, informação pública, produção dentro do local e operação diária de longo prazo. Uma grande apresentação musical pode exigir maior faixa dinâmica, mais saída de baixas frequências e uma geometria de cobertura diferente. Um PA temporário dedicado pode atender a essas necessidades enquanto os alto-falantes instalados continuam fornecendo cobertura suplementar ou de delay, quando apropriado.
Carrinhos móveis de alto-falantes são melhores que line arrays suspensos em todos os estádios?
Não. A escolha depende da estrutura da edificação, dos pontos de rigging disponíveis, das condições de acesso ao campo, da geometria das arquibancadas e do tempo permitido para a conversão do evento. Onde existe rigging superior adequado, um PA suspenso pode oferecer vantagens importantes. Em estádios a céu aberto ou locais onde grandes sistemas temporários não podem ser suspensos com segurança, configurações apoiadas no solo ou móveis podem ser mais práticas.
Por que um PA temporário usaria os alto-falantes de delay instalados do estádio?
Um sistema principal temporário pode não alcançar todas as áreas de assentos em um ângulo ideal, especialmente em arquibancadas complexas, setores distantes ou áreas afetadas por obstruções estruturais. Alto-falantes instalados com delay e nível corretamente ajustados podem estender a cobertura para essas áreas, reduzir a quantidade de equipamento temporário necessário e melhorar a consistência entre as zonas de público.
O que deve ser testado no comissionamento de um PA temporário para estádio?
Apenas o SPL de pico não é suficiente. O comissionamento também deve incluir consistência de cobertura entre áreas de assentos, resposta de frequência, inteligibilidade da fala, distribuição de baixas frequências, alinhamento de tempo entre sistemas principal e de delay, estabilidade do áudio em rede, impacto de falhas e a capacidade de implantar e retirar todo o sistema dentro da janela de tempo exigida.
