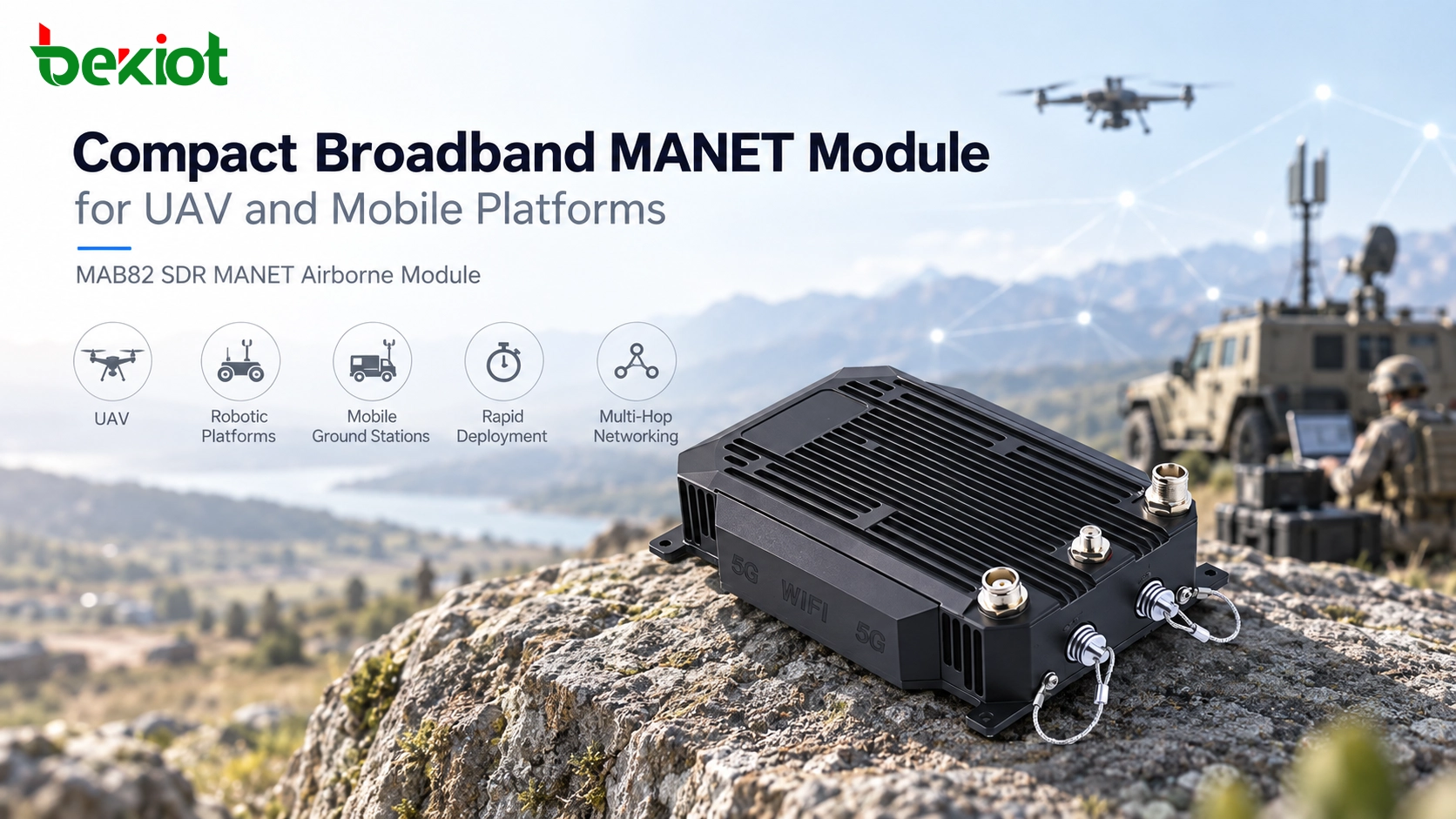

O módulo aerotransportado SDR MANET MAB82 é uma unidade compacta de rede sem fio de banda larga projetada para UAVs, plataformas robóticas, sistemas não tripulados, estações terrestres móveis e outras aplicações que exigem conectividade IP sem fio de implantação rápida.
O módulo MAB82-36 utiliza uma arquitetura de rádio definido por software e tecnologia de rede descentralizada com múltiplos saltos. Nós compatíveis podem estabelecer uma rede sem fio sem depender de uma estação-base central fixa, enquanto cada nó pode participar do roteamento e da retransmissão.
Depois da implantação, vários nós MAB82-36 podem estabelecer uma rede de múltiplos saltos em poucos segundos. À medida que UAVs, veículos terrestres, robôs ou equipes de campo mudam de posição, a rede pode ajustar dinamicamente os caminhos de comunicação disponíveis para manter a transmissão de voz, dados, vídeo e informações de posicionamento em toda a área operacional.
O gabinete compacto, a alimentação de 24 V e as várias interfaces de comunicação tornam o MAB82 adequado para integração em plataformas aéreas e móveis nas quais tamanho, peso e flexibilidade de rede são fatores importantes.
O MAB82-36 não exige que todo o tráfego de comunicação passe por um único nó central. Dispositivos compatíveis podem participar automaticamente de uma rede sem fio descentralizada, permitindo que plataformas aéreas e terrestres estabeleçam comunicação onde a infraestrutura de rede fixa não está disponível ou não é adequada.
Cada nó compatível pode participar do encaminhamento de tráfego. Quando um caminho sem fio direto entre dois pontos deixa de estar disponível ou adequado, os dados podem ser retransmitidos por outros nós da rede.
Essa arquitetura de múltiplos saltos é especialmente útil quando UAVs, robôs e equipes em terra operam em áreas extensas ou com obstáculos, onde nem todos os pontos conseguem manter uma conexão direta em linha de visada.
Plataformas aéreas e robóticas mudam de posição continuamente. O MAB82-36 oferece suporte a roteamento dinâmico, permitindo que os caminhos de comunicação mudem conforme os nós se deslocam, entram ou saem da área operacional.
Em vez de projetar o sistema em torno de um único enlace sem fio permanente, a rede pode se adaptar à posição atual dos nós disponíveis.
A rede MANET de banda larga pode transportar voz, dados IP, vídeo em tempo real e informações de posicionamento. Isso permite que a mesma infraestrutura sem fio ofereça suporte à transmissão de vídeo por UAV, telemetria, comunicação de campo e outros serviços operacionais baseados em IP.
O MAB82 oferece suporte a topologias em estrela, lineares, mesh e híbridas dinâmicas. Assim, os projetistas podem adaptar a arquitetura da rede ao número de nós, padrão de mobilidade, requisitos de retransmissão e ambiente operacional.
A rede na mesma frequência pode suportar até 64 nós, permitindo utilizar o módulo desde sistemas com algumas plataformas móveis conectadas até implantações MANET distribuídas de maior porte.
O MAB82-36 pode ser integrado a veículos aéreos não tripulados para fornecer um enlace sem fio de banda larga para vídeo, dados, posicionamento e outros tráfegos IP. Vários nós aéreos e terrestres podem participar da mesma rede, em vez de depender exclusivamente de um único enlace de dados UAV ponto a ponto.
Um nó aéreo também pode oferecer uma posição de retransmissão elevada. Em ambientes onde o terreno, edifícios ou outros obstáculos limitam a comunicação ao nível do solo, a altura de um UAV pode ajudar a criar caminhos adicionais entre nós de rede separados.
O módulo compacto também pode ser integrado a plataformas robóticas e veículos terrestres não tripulados. Essas plataformas podem trocar vídeo e dados operacionais com nós próximos enquanto participam das funções de roteamento e retransmissão na rede MANET.
Essa arquitetura é útil para inspeção remota, resposta a emergências e outras operações em que o equipamento precisa entrar em áreas de acesso direto difícil, perigoso ou inconveniente para as equipes.
O MAB82-36 pode trabalhar com equipamentos MANET terrestres compatíveis para criar uma rede integrada de comunicação ar-terra. Um UAV pode transmitir vídeo ou dados de campo para uma estação terrestre enquanto outros nós aéreos, robóticos ou móveis participam da mesma rede.
Uma implantação não precisa conter apenas um tipo de plataforma. Nós aéreos, robôs terrestres, veículos móveis, equipamentos portáteis e sistemas do lado de comando podem ser combinados conforme os requisitos do projeto.
Isso permite que a arquitetura sem fio acompanhe a estrutura operacional do projeto, em vez de exigir que cada plataforma utilize uma rede de comunicação separada.
A frequência padrão de operação do MAB82-36 é 1350–1450 MHz. Configurações de frequência entre 350 MHz e 6 GHz podem ser personalizadas de acordo com os requisitos do projeto, com opções de salto de frequência disponíveis.
A frequência de operação deve ser selecionada de acordo com as normas aplicáveis de espectro, os recursos de frequência disponíveis, os requisitos de antena e as condições de RF da área prevista para implantação.
O MAB82-36 oferece 2 W × 2 de potência de transmissão e utiliza duas interfaces de antena MESH. Essa configuração oferece rede sem fio de banda larga mantendo um formato compacto adequado à integração em plataformas aéreas e móveis.
As opções de largura de canal incluem 1.25, 2.5, 5, 10, 20 e 40 MHz. A largura de banda pode ser selecionada de acordo com o espectro disponível, as condições de interferência e a capacidade de rede necessária.
Os modos de modulação suportados incluem BPSK, QPSK, 16QAM, 64QAM e 256QAM com operação adaptativa. Isso permite que o enlace sem fio equilibre robustez de transmissão e capacidade de dados à medida que as condições de RF mudam.
A capacidade de transmissão especificada chega a 50 Mbps com largura de canal de 20 MHz, enquanto a sensibilidade do receptor é especificada em -103 dBm a 5 MHz.
A taxa real das aplicações depende das condições de RF, configuração do canal, topologia da rede, saltos de retransmissão, interferências e tráfego simultâneo. Portanto, implantações com vídeo UAV e múltiplos nós devem ser planejadas com base no tráfego total da rede, e não apenas na taxa máxima de dados do rádio.

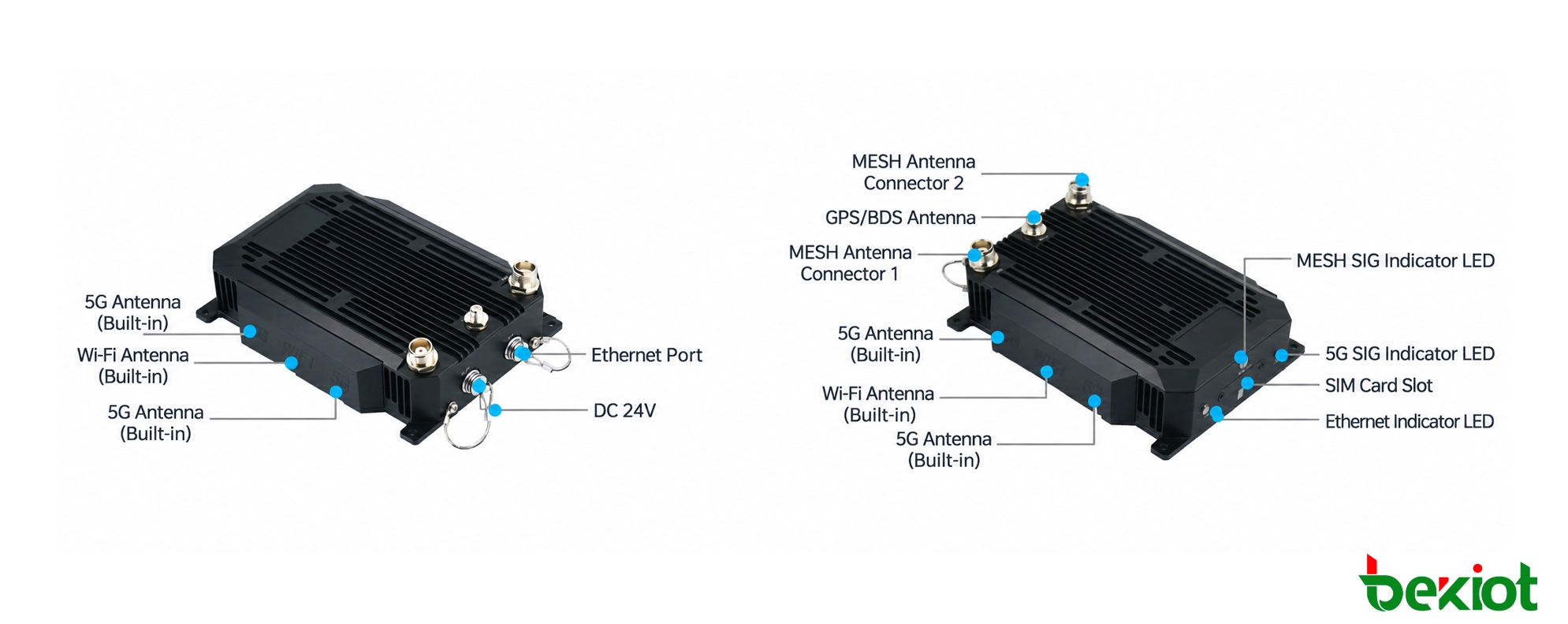

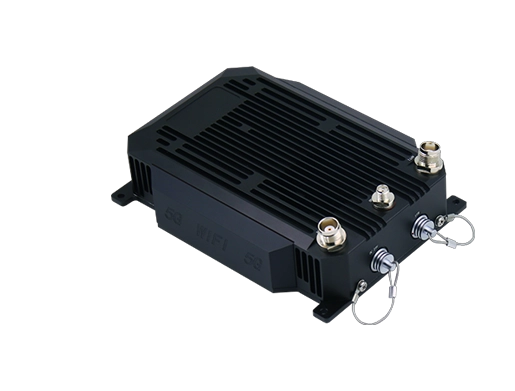

O MAB82 fornece interfaces dedicadas para rede MANET, posicionamento, conectividade IP e integração com redes móveis. Duas interfaces TNC são fornecidas para antenas MESH, enquanto duas interfaces SMA estão disponíveis para antenas GPS.
O módulo também inclui conexões integradas para antenas Wi-Fi e 5G, uma interface Ethernet de 100 Mbps e um slot para cartão SIM. Uma conexão DC de 24 V fornece alimentação ao módulo quando ele é integrado a UAVs, robôs, veículos ou outros sistemas host.
O MAB82 pode fornecer conectividade sem fio de banda larga entre UAVs e nós terrestres de comunicação. Vídeo ao vivo, telemetria, informações de posicionamento e outros dados IP podem ser transportados pela rede MANET enquanto a aeronave permanece em movimento.
Nós adicionais podem ampliar a rede quando um caminho direto ar-terra não está disponível ou quando vários UAVs precisam participar da mesma rede operacional.
Durante operações de resposta a desastres e emergências, a infraestrutura de comunicação pode estar indisponível ou ser insuficiente para equipes de campo que se deslocam rapidamente. UAVs equipados com módulos MAB82 podem fornecer observação aérea enquanto também participam de uma rede temporária de comunicação de banda larga.
Nós aéreos, móveis e terrestres podem trabalhar em conjunto para transportar vídeo e dados operacionais da área da ocorrência até o pessoal de comando.
Edifícios altos, instalações subterrâneas, locais industriais e grandes complexos comerciais podem criar condições sem fio desafiadoras. Um nó MANET aéreo pode complementar equipamentos portáteis e terrestres fornecendo uma posição elevada de retransmissão quando apropriado.
A rede pode oferecer suporte a vídeo de campo, posicionamento e outros serviços IP usados por equipes de emergência, mantendo ao mesmo tempo a comunicação descentralizada entre os nós participantes.
Robôs e sistemas terrestres não tripulados podem transportar o MAB82-36 para transmitir vídeo ao vivo e dados operacionais de áreas onde o acesso humano direto é perigoso ou difícil. A rede de múltiplos saltos permite adicionar nós extras à medida que o robô se afasta da posição de controle.
Construção de utilidades, levantamentos, inspeção remota e manutenção de infraestrutura muitas vezes ocorrem em áreas montanhosas ou com pouca conectividade. UAVs e plataformas móveis equipados com rádios MANET podem estabelecer conectividade sem fio temporária sem implantar primeiro infraestrutura permanente de comunicação.
UAVs e sistemas não tripulados usados para patrulha, inspeção ou monitoramento temporário podem trocar vídeo e dados pela mesma rede mesh móvel. Isso proporciona maior flexibilidade de implantação quando os locais de operação ou caminhos de comunicação mudam durante a missão.
O MAB82 pode ser integrado a UAVs ou outras plataformas móveis usadas ao redor de embarcações, instalações costeiras e áreas de operação offshore. Nós aéreos podem participar de uma implantação MANET mais ampla, conectando ativos móveis e locais temporários de comando onde a cobertura terrestre convencional é limitada.

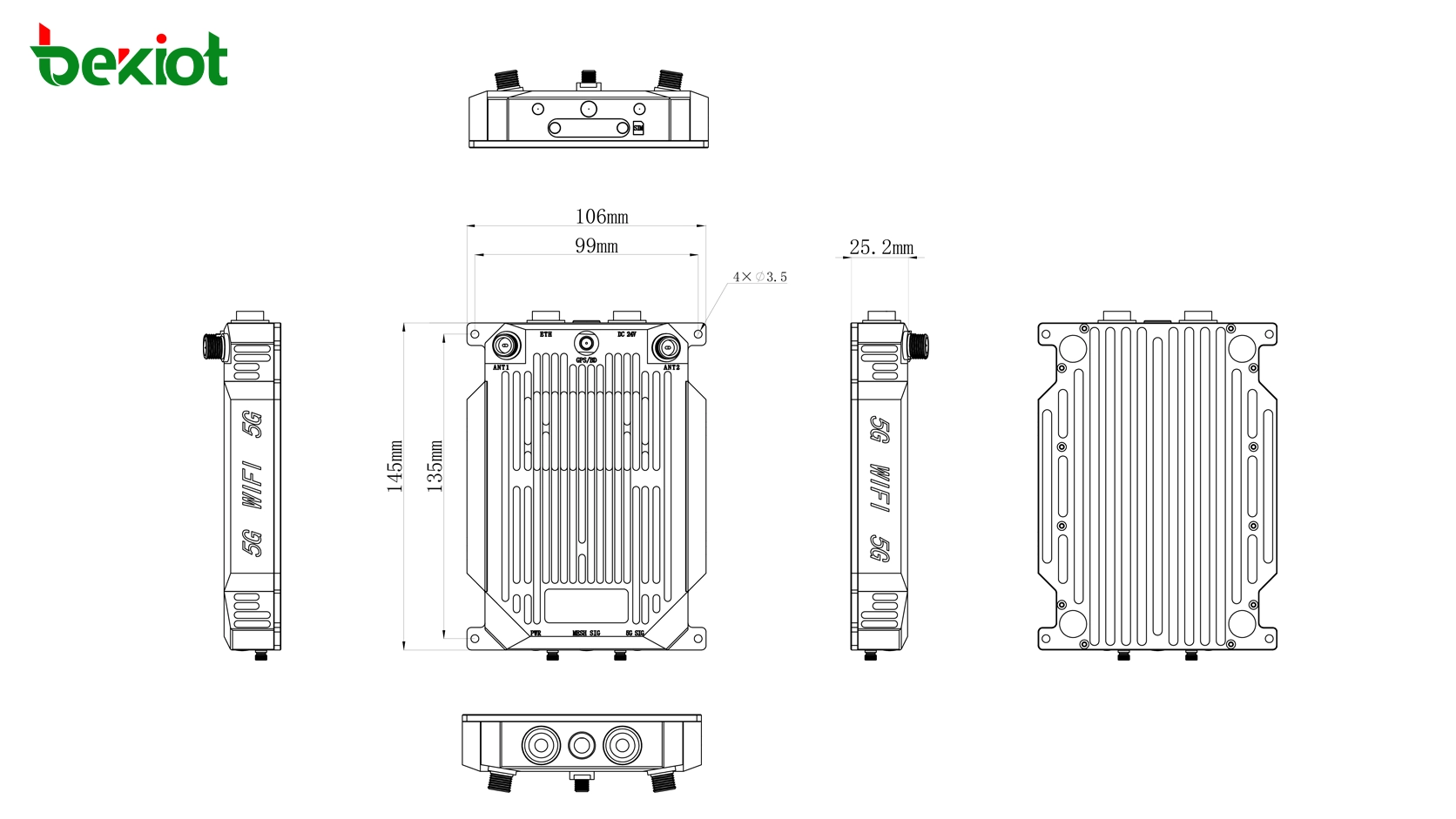

O MAB82 mede aproximadamente 145 × 106 × 33 mm, sem as antenas, e pesa aproximadamente 508 g, também sem as antenas. O gabinete compacto torna o módulo adequado para instalação em UAVs, plataformas robóticas e outros equipamentos móveis nos quais o espaço disponível e o peso de carga útil são fatores importantes de projeto.
Com peso aproximado de 508 g sem antenas e gabinete compacto de 145 × 106 × 33 mm, o MAB82-36 pode ser integrado a UAVs e outras plataformas móveis sem exigir o gabinete maior associado a equipamentos de comunicação portáteis ou instalados em veículos.
Um enlace de dados UAV convencional normalmente conecta uma aeronave a um ponto final terrestre. O MAB82-36 permite que dispositivos aéreos e terrestres compatíveis participem de uma rede com vários nós, na qual outros dispositivos podem fornecer caminhos alternativos de roteamento e retransmissão.
UAVs, plataformas robóticas, estações terrestres e outros equipamentos MANET compatíveis podem participar da mesma rede. Isso simplifica arquiteturas de campo em que várias plataformas móveis precisam trocar informações entre si e com sistemas do lado de comando.
Vídeo, voz, dados IP e informações de posicionamento podem compartilhar a mesma infraestrutura MANET de banda larga, permitindo que uma única rede sem fio ofereça suporte a várias aplicações operacionais.
Um projeto pode começar com um pequeno número de nós aéreos e terrestres e crescer com a inclusão de equipamentos adicionais de retransmissão ou móveis conforme aumentam as necessidades de cobertura, topologia e operação.
Não. Embora seu tamanho compacto o torne adequado à integração aérea, o MAB82-36 também pode ser incorporado a plataformas robóticas, veículos terrestres não tripulados, equipamentos móveis de comunicação e estações terrestres quando sua alimentação, interfaces e configuração RF atendem aos requisitos do projeto.
Não é especificada uma distância universal fixa de comunicação para o módulo. O alcance efetivo depende da frequência de operação, do tipo e ganho da antena, da instalação da antena, da altitude de voo, do terreno, das interferências, da posição dos nós e do uso ou não de nós de retransmissão. Portanto, a cobertura do projeto deve ser avaliada por planejamento RF para o ambiente operacional previsto.
A integração deve considerar a capacidade de carga útil disponível, a fixação do equipamento, a disponibilidade de alimentação de 24 V, a posição e separação das antenas, o roteamento dos cabos, a dissipação de calor e possíveis interações RF com outros equipamentos eletrônicos a bordo. As antenas devem ser instaladas de forma que a estrutura da aeronave e outros equipamentos não obstruam desnecessariamente o caminho de rádio desejado.
O MAB82 oferece suporte a redes com vários nós, e configurações na mesma frequência podem acomodar até 64 nós. O número prático de UAVs simultaneamente ativos ainda deve ser planejado conforme a taxa de bits de vídeo, o tráfego de dados, a largura do canal, a topologia de retransmissão e a capacidade exigida pelos demais nós da rede.
Sim. Nós MANET compatíveis podem participar do roteamento e da retransmissão. Assim, um nó aéreo pode fornecer um caminho adicional de comunicação entre nós separados quando sua posição e as condições de RF são adequadas.
O MAB82 inclui uma interface Ethernet de 100 Mbps para equipamentos IP compatíveis. A possibilidade de uma câmera, controlador, computador ou sensor específico operar pela rede depende de sua configuração IP, protocolos, taxa de dados e do projeto geral da rede.
Informações úteis do projeto incluem o país de implantação, a faixa de frequência disponível, o UAV ou plataforma host, a área de comunicação necessária, o número de nós, a altitude de voo, a taxa de bits de vídeo esperada, a configuração de antenas, as interfaces necessárias e se nós aéreos, robóticos, instalados em veículos ou terrestres operarão em conjunto.
| Modelo | MAB82 |
|---|---|
| Modelo do módulo | MAB82-36 |
| Tipo de produto | Módulo aerotransportado SDR MANET |
| Arquitetura de rádio | Rádio definido por software (SDR) |
| Frequência padrão | 1350–1450 MHz |
| Frequência personalizada | 350 MHz–6 GHz, personalizável conforme os requisitos do projeto |
| Salto de frequência | Opcional |
| Potência de transmissão | 2 W × 2 |
| Largura de banda do canal | 1.25 / 2.5 / 5 / 10 / 20 / 40 MHz, ajustável |
| Modulação | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptativa |
| Capacidade de transmissão | Até 50 Mbps @ 20 MHz |
| Sensibilidade do receptor | -103 dBm @ 5 MHz |
| Capacidade da rede | Até 64 nós em rede na mesma frequência |
| Topologia da rede | Estrela / Linear / Mesh / Rede dinâmica híbrida |
| Interfaces de antena MESH | 2 × TNC |
| Interfaces de antena GPS | 2 × SMA |
| Wi-Fi | 2 × integradas |
| 5G | 4 × integradas |
| Ethernet | 1 × 100 Mbps Ethernet |
| SIM | 1 × slot para cartão SIM |
| Conexão DC | 1 × DC 24 V |
| Indicadores de status | MESH SIG × 1 / 5G SIG × 1 / PWR × 1 |
| Grau de proteção | IP67 |
| Temperatura de operação | -40°C a +55°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Umidade de operação | 5%–95%, sem condensação |
| Dimensões | 145 × 106 × 33 mm, excluindo as antenas |
| Peso | Aprox. 508 g, excluindo as antenas |
| Fonte de alimentação | 24 V / 3 A |
| Consumo médio de energia | 15 W |
| Consumo máximo de energia | 22 W |
