O rádio portátil SDR MANET MEB82 é um nó sem fio portátil de banda larga projetado para resposta a emergências, equipes móveis de campo, comunicação com UAVs, operações remotas e redes temporárias de comunicação em locais onde a infraestrutura fixa pode estar indisponível ou ser difícil de implantar.
O rádio MEB82-36 utiliza uma arquitetura de rádio definido por software e tecnologia de rede descentralizada com múltiplos saltos. Nós compatíveis podem se comunicar diretamente sem depender de uma estação-base central fixa, enquanto cada rádio também pode participar do roteamento e da retransmissão dentro da rede.
Depois da implantação, vários rádios MEB82-36 podem estabelecer em poucos segundos uma rede sem fio de múltiplos saltos. À medida que pessoas, veículos ou nós aéreos se deslocam, as rotas de comunicação disponíveis podem ser ajustadas dinamicamente, permitindo que voz, dados, vídeo e informações de posicionamento continuem circulando pela rede de campo.
O MEB82 não exige que todos os rádios de campo se conectem por meio de um único nó central. Rádios compatíveis podem formar automaticamente uma rede descentralizada, permitindo estabelecer comunicação em locais onde a infraestrutura celular, cabeada ou sem fio fixa convencional não está disponível.
Quando dois rádios não conseguem manter um caminho sem fio direto adequado, o tráfego pode ser encaminhado por outros nós MANET disponíveis. Essa capacidade automática de múltiplos saltos ajuda a ampliar a comunicação em áreas de trabalho distribuídas e favorece implantações afetadas por distância, terreno e obstáculos físicos.
Redes de comunicação de campo raramente permanecem estáticas. Equipes de resposta se deslocam entre edifícios, veículos mudam de posição e UAVs ajustam continuamente altitude e direção. O MEB82-36 pode adaptar as rotas da rede conforme a posição dos nós muda, sendo adequado a ambientes em que a mobilidade faz parte normal da operação.
O rádio foi projetado para transportar mais do que a voz convencional de push-to-talk. A mesma rede MANET pode transmitir voz, dados IP, vídeo em tempo real e informações de posicionamento, fornecendo uma camada de transporte IP sem fio para comunicação de campo e aplicações de consciência situacional.
O MEB82 oferece suporte a topologias em estrela, cadeia, mesh e redes dinâmicas híbridas. Assim, a topologia pode ser adaptada ao número de usuários, à área de operação, às necessidades de retransmissão e ao padrão de mobilidade do projeto.
A rede na mesma frequência pode suportar até 64 nós, permitindo que os rádios MEB82 sejam usados não apenas por pequenas equipes, mas também como parte de redes distribuídas de comunicação de campo de maior porte.
Vários rádios portáteis MEB82-36 podem formar uma rede mesh móvel direta para equipes de campo. Cada unidade pode operar como um ponto final e, quando necessário, também ajudar a encaminhar o tráfego de outros rádios.
Em uma implantação compacta de campo, algumas unidades portáteis podem ser suficientes para estabelecer comunicação local entre as equipes. À medida que a área de operação aumenta, nós adicionais podem ser incluídos para fornecer rotas alternativas e ampliar a flexibilidade da rede.
O rádio portátil pode ser combinado com módulos de comunicação UAV compatíveis, nós de retransmissão portáteis e estações terrestres. Um nó aéreo pode oferecer um ponto de comunicação elevado quando edifícios, montanhas ou outros obstáculos limitam os caminhos de rádio ao nível do solo.
Isso permite que vídeo de UAV, dados de campo e comunicação das equipes compartilhem uma rede móvel mais ampla, em vez de operar como enlaces sem fio completamente isolados.
Em implantações maiores, os rádios portáteis podem trabalhar com nós MANET veiculares ou instalados em posições fixas para estender a rede de campo até um posto de comando temporário. Equipamentos IP conectados no lado de comando podem receber as informações transportadas pela rede mesh sem fio.
Essa arquitetura permite ampliar uma pequena implantação de rádios portáteis para um sistema de comunicação de campo mais abrangente, envolvendo equipes, veículos, plataformas aéreas e locais temporários de comando.
A frequência padrão de operação é 1350–1450 MHz. Configurações de frequência entre 350 MHz e 6 GHz podem ser personalizadas de acordo com os requisitos do projeto, e também estão disponíveis configurações opcionais com salto de frequência.
A seleção da frequência deve seguir as normas de espectro e os requisitos de licenciamento aplicáveis no país ou região onde o equipamento será implantado.
A largura de banda do canal pode ser configurada em 1.25, 2.5, 5, 10 ou 20 MHz. Isso permite que os projetistas equilibrem o espectro disponível, as condições de comunicação e a capacidade de dados necessária conforme o projeto.
O MEB82 oferece suporte a modulação adaptativa BPSK, QPSK, 16QAM, 64QAM e 256QAM. Os diferentes modos de modulação permitem que o enlace de rádio se adapte às mudanças nas condições de RF, equilibrando robustez de transmissão e capacidade de dados.
A capacidade máxima de transmissão especificada chega a 50 Mbps com largura de canal de 20 MHz. A sensibilidade do receptor é especificada em -103 dBm a 5 MHz.
A taxa real das aplicações dependerá das condições de RF, da largura de banda selecionada, da topologia da rede, do número de saltos de retransmissão, das interferências e do tráfego simultâneo. Para implantações com vídeo e vários nós, a capacidade da rede deve ser avaliada considerando o sistema completo, e não apenas uma taxa de dados nominal.

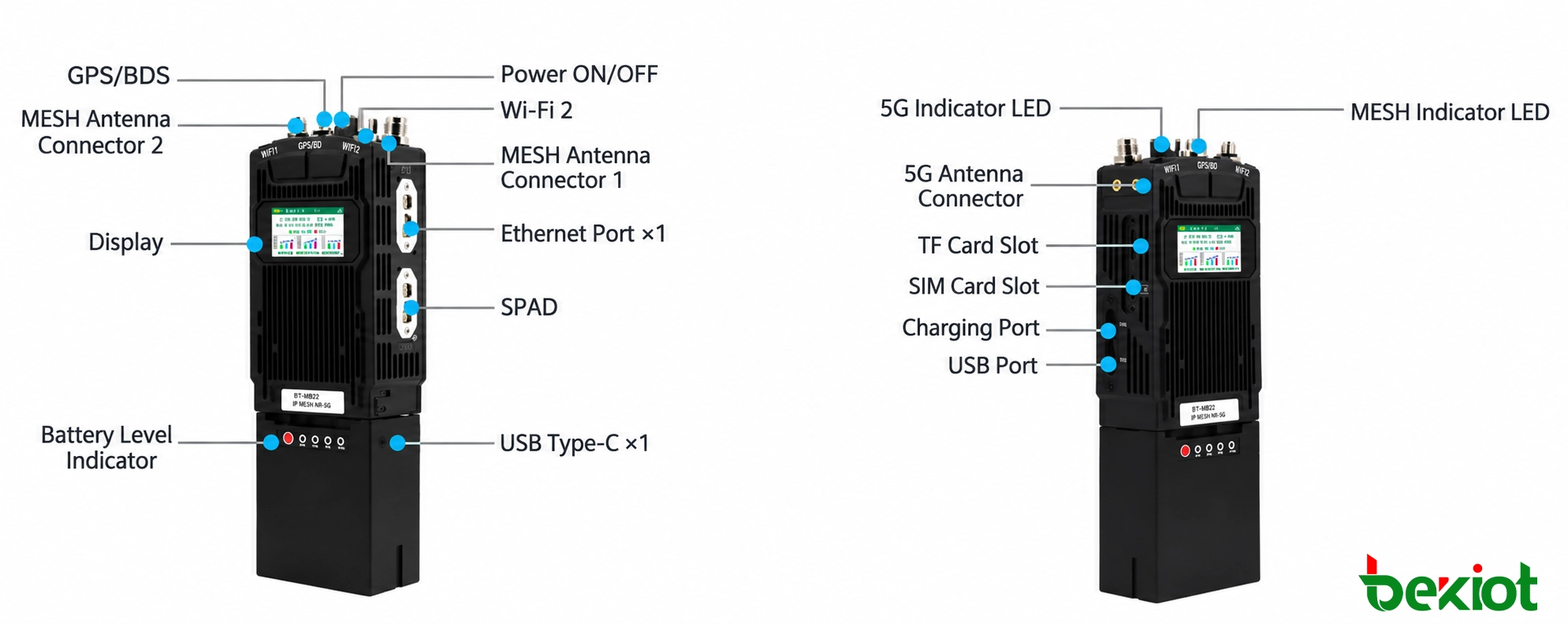

O MEB82 fornece várias interfaces de antena e dados para comunicação de campo e integração com equipamentos externos. Duas interfaces TNC são fornecidas para antenas MANET, enquanto interfaces adicionais oferecem suporte a conectividade Wi-Fi, GPS e 5G.
Uma interface Ethernet de 100 Mbps permite conectar equipamentos IP compatíveis ao rádio. Também estão disponíveis interfaces USB, USB Type-C, cartão TF, cartão SIM e SPAD para alimentação, armazenamento, comunicação e integração de sistemas.
Durante terremotos, enchentes, grandes acidentes e outras situações de emergência, a infraestrutura pública de comunicação pode ficar indisponível, sobrecarregada ou inadequada às operações de campo. Os rádios MEB82 podem ser rapidamente implantados para criar uma rede temporária de banda larga entre equipes de resposta, equipes móveis e pessoal de comando.
Edifícios altos, estacionamentos subterrâneos, complexos comerciais e instalações de transporte podem criar ambientes de rádio desafiadores. Rádios portáteis MANET podem trabalhar com equipamentos de retransmissão portáteis e outros nós compatíveis para formar uma rede de comunicação descentralizada para equipes na linha de frente.
A rede pode fornecer um caminho de transporte IP para voz operacional, vídeo de campo, informações de posicionamento e sensores de campo compatíveis, ajudando o centro de comando a receber informações mais rapidamente da área da ocorrência.
UAVs podem ser integrados à rede MANET para transmissão de vídeo aéreo e dados. Quando a comunicação terrestre é limitada pelo terreno ou por edifícios, um nó aéreo também pode fornecer uma posição elevada de retransmissão entre equipes de campo separadas.
Construção de linhas elétricas, levantamentos de campo, inspeções e manutenção muitas vezes se estendem a regiões montanhosas ou remotas com cobertura limitada da rede pública. Uma rede mesh móvel pode conectar equipes de campo, postos de comando temporários e equipamentos IP compatíveis sem exigir a instalação prévia de infraestrutura permanente de comunicação.
Equipes de patrulha que atuam em áreas variáveis podem usar redes autoformadas para manter a conectividade enquanto o pessoal se desloca. Voz, vídeo ao vivo, posicionamento e dados operacionais podem ser transportados pela mesma rede sem fio de acordo com a configuração da aplicação.
O MEB82 também pode ser incorporado a redes temporárias de comunicação marítima envolvendo equipes, embarcações, pontos em terra e plataformas aéreas de retransmissão. A rede de múltiplos saltos oferece flexibilidade adicional quando é difícil manter enlaces diretos entre nós individuais.

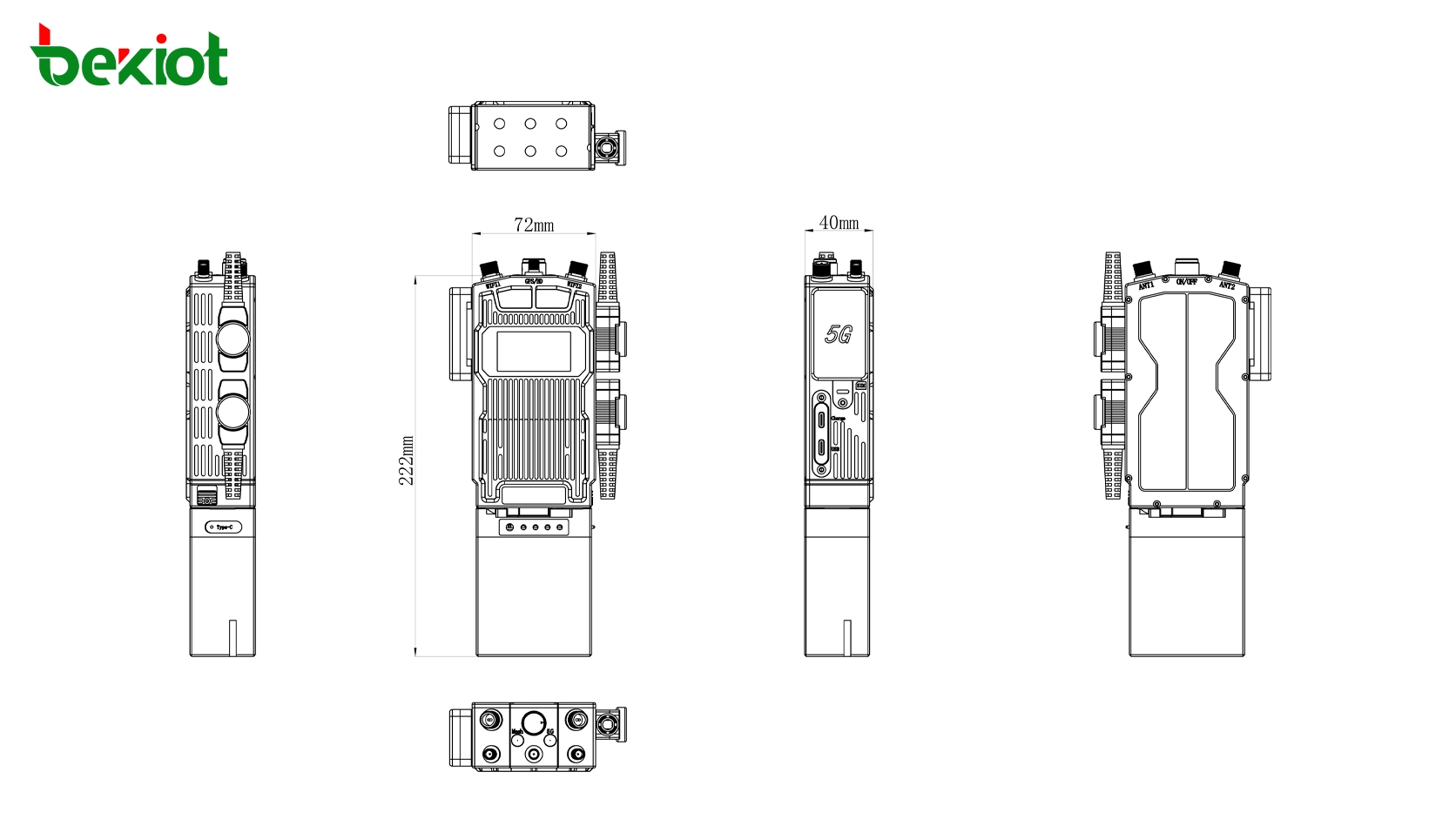

O rádio portátil MEB82 mede aproximadamente 222 × 72 × 40 mm, sem as antenas, e pesa aproximadamente 960 g, também sem as antenas. Seu formato portátil permite que a unidade seja transportada por equipes de campo ao mesmo tempo que oferece recursos de rede MANET em banda larga.
O MEB82-36 é indicado para locais temporários em que há pouco tempo para instalar infraestrutura de comunicação. Vários rádios podem estabelecer rapidamente uma rede móvel e ampliar seu alcance com a inclusão de nós adicionais onde necessário.
Em vez de obrigar os usuários a permanecer dentro da área de cobertura de um único ponto de acesso fixo, a arquitetura MANET permite que a topologia da rede mude com as equipes de campo, os veículos e outros nós móveis.
Voz, vídeo, dados IP e tráfego de posicionamento podem utilizar a mesma infraestrutura mesh de banda larga. Isso permite que um sistema de comunicação de campo ofereça suporte a diversos serviços operacionais em uma única rede sem fio móvel.
Uma implantação pode começar com alguns rádios portáteis e posteriormente incorporar equipamentos compatíveis de retransmissão, veiculares, aéreos ou do lado de comando conforme aumentam os requisitos de cobertura e capacidade.
Não necessariamente. Um rádio bidirecional convencional de banda estreita é otimizado principalmente para comunicação de voz, enquanto o MEB82-36 foi projetado como um nó MANET de banda larga capaz de transportar voz, vídeo, dados IP e informações de posicionamento. O sistema adequado depende dos serviços de comunicação exigidos pelo projeto.
Não é possível definir uma distância fixa universal para todas as implantações. O alcance efetivo do rádio depende da frequência, configuração e altura da antena, terreno, edifícios, interferências, posição dos nós e disponibilidade de nós intermediários de retransmissão. A cobertura deve ser avaliada de acordo com o ambiente operacional previsto.
Um nó de retransmissão pode ser incluído quando a comunicação direta estiver limitada pelo terreno, edifícios, distância ou posicionamento dos nós. Os locais de retransmissão devem ser escolhidos conforme as condições reais de RF, em vez de simplesmente aumentar o número de saltos, pois saltos adicionais também consomem recursos da rede.
Vários serviços IP podem compartilhar a rede mesh, mas a quantidade e a qualidade dos fluxos de vídeo simultâneos dependem da taxa de bits do vídeo, largura de banda do canal, condições de RF, saltos de retransmissão e demais tráfegos da rede. Portanto, os requisitos de vídeo devem ser incluídos no planejamento de capacidade antes da implantação.
O MEB82 fornece uma interface Ethernet de 100 Mbps que pode ser usada para conectar equipamentos IP compatíveis. A integração prática de câmeras, computadores, sensores ou outros dispositivos de rede depende da configuração IP, dos protocolos de aplicação e dos requisitos de largura de banda desses equipamentos.
Não. A retransmissão por UAV é especialmente útil quando uma maior altura de antena ajuda a superar terreno, edifícios ou áreas de operação separadas. Em locais menores ou com menos obstáculos, nós MANET portáteis, transportáveis ou veiculares podem fornecer a conectividade necessária sem uma retransmissão aérea.
O planejamento do projeto normalmente deve incluir o país de implantação, a faixa de frequência disponível, o número de nós, a área de operação, o terreno, os requisitos de mobilidade, o tráfego previsto de vídeo e dados, os requisitos de bateria e se nós portáteis, veiculares, de retransmissão ou UAV operarão em conjunto.
| Modelo | MEB82 |
|---|---|
| Modelo do rádio | MEB82-36 |
| Tipo de produto | Rádio portátil SDR MANET |
| Arquitetura de rádio | Rádio definido por software (SDR) |
| Frequência padrão | 1350–1450 MHz |
| Frequência personalizada | 350 MHz–6 GHz, personalizável |
| Salto de frequência | Opcional |
| Potência de transmissão | 2 W × 2 |
| Largura de banda do canal | 1.25 / 2.5 / 5 / 10 / 20 MHz, ajustável |
| Modulação | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptativa |
| Capacidade de transmissão | Até 50 Mbps @ 20 MHz |
| Sensibilidade do receptor | -103 dBm @ 5 MHz |
| Capacidade da rede | Até 64 nós em rede na mesma frequência |
| Topologia da rede | Estrela / Cadeia / Mesh / Rede dinâmica híbrida |
| Antena MANET | 2 × TNC |
| Antena Wi-Fi | 2 × SMA |
| Antena GPS | 1 × SMA |
| Antena 5G | 1 × MCX |
| Ethernet | 1 × 100 Mbps Ethernet |
| USB | 1 × USB |
| Porta de carregamento | 1 × USB Type-C |
| Outras interfaces | 1 × SPAD, 1 × slot para cartão TF, 1 × slot para cartão SIM |
| Indicadores | 1 × indicador 5G, 1 × indicador MESH |
| Tela | Tela integrada |
| Temperatura de operação | -40°C a +55°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Umidade de operação | 5%–95%, sem condensação |
| Dimensões | 222 × 72 × 40 mm, excluindo as antenas |
| Peso | Aprox. 960 g, excluindo as antenas |
| Bateria | 12.6 V / 7 Ah |
| Tempo típico de operação | Aprox. 6 horas |
| Tempo de operação estendido | Aprox. 8–12 horas com configuração aprimorada |
| Consumo médio de energia | 15 W |
| Consumo máximo de energia | 22 W |
