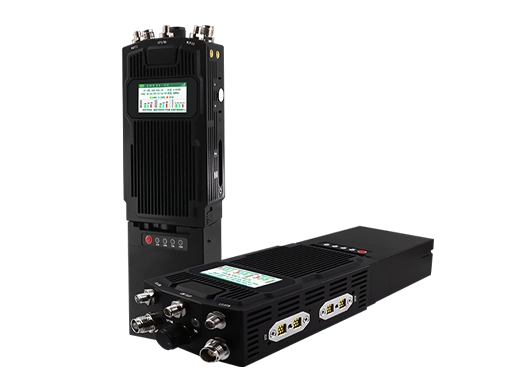

O rádio portátil SDR MANET MEB83 é um terminal portátil de rede mesh de banda larga projetado para resposta a emergências, comando de campo, operações de patrulha, comunicação UAV, engenharia remota e outras aplicações móveis onde a infraestrutura de rede convencional pode estar indisponível ou ser pouco confiável.
O rádio MEB83-36 utiliza uma arquitetura de rádio definido por software e tecnologia MANET descentralizada de múltiplos saltos. Dispositivos compatíveis podem se comunicar sem depender de um nó central convencional, enquanto os rádios participantes podem rotear e retransmitir tráfego dinamicamente conforme a topologia muda.
Com suporte a largura de canal de até 40 MHz, capacidade de transmissão especificada de até 120 Mbps @ 40 MHz e uma interface Ethernet Gigabit, o MEB83-36 foi projetado para aplicações de campo de banda larga que precisam transportar voz, vídeo ao vivo, dados IP e informações de posicionamento pela mesma rede sem fio móvel.
O MEB83-36 utiliza uma arquitetura de rede descentralizada que permite a comunicação entre dispositivos compatíveis sem depender de uma estação-base central fixa.
Cada nó participante pode atuar como ponto final de comunicação e também contribuir para o roteamento e a retransmissão em toda a rede MANET.
Nós compatíveis podem estabelecer uma rede sem fio de múltiplos saltos em poucos segundos, tornando o MEB83 adequado a operações de campo nas quais a comunicação precisa ser implantada rapidamente após a chegada das equipes.
Isso é especialmente útil em resposta a emergências, operações temporárias de comando e trabalhos remotos de campo, onde pode haver pouco tempo para instalar infraestrutura permanente.
Equipes, veículos, UAVs e outros nós móveis podem mudar continuamente de posição durante uma operação. O MEB83-36 oferece roteamento dinâmico para que os caminhos disponíveis se adaptem conforme a topologia muda.
Quando um enlace sem fio direto não é adequado, o tráfego pode ser encaminhado por outros nós compatíveis dentro da rede MANET.
Uma das principais características do MEB83 é a maior capacidade de transmissão em banda larga. O rádio suporta até 120 Mbps com largura de canal de 40 MHz.
Isso o torna adequado a aplicações que podem exigir maior capacidade de dados, incluindo vídeo em tempo real, troca de dados de campo e outros serviços baseados em IP.
O valor de 120 Mbps representa a capacidade de transmissão especificada a 40 MHz. A taxa real das aplicações pode variar conforme condições RF, largura selecionada, interferências, saltos de retransmissão, topologia e tráfego simultâneo.
A rede MANET pode transportar voz, dados, vídeo e informações de posicionamento pela mesma infraestrutura sem fio.
Isso permite que as equipes utilizem uma única rede de banda larga para vários serviços operacionais, em vez de depender de enlaces separados para cada tipo de informação.
A rede na mesma frequência pode suportar até 64 nós.
As estruturas compatíveis incluem topologias estrela, linear, mesh e híbrida dinâmica, permitindo configurar a rede conforme o número e o movimento dos dispositivos participantes.
Vários rádios MEB83-36 podem formar uma rede móvel de banda larga entre equipes de campo. Cada dispositivo pode trocar informações diretamente com nós compatíveis próximos enquanto participa da estrutura de roteamento mais ampla.
Isso permite que uma equipe crie uma rede local sem primeiro instalar um ponto de acesso fixo ou uma estação-base convencional.
Quando as equipes estão separadas por distância ou obstáculos, nós compatíveis adicionais podem retransmitir tráfego entre diferentes partes da área de operação.
Isso torna a rede mais flexível do que um simples enlace ponto a ponto, pois o tráfego pode seguir mais de um caminho disponível.
A descrição do produto inclui explicitamente implantação UAV aerotransportada, estação terrestre e operação como relé entre as configurações suportadas.
Assim, o MEB83 pode participar de um sistema MANET ar-terra mais amplo que contenha equipamentos UAV compatíveis e nós terrestres.
O MEB83-36 pode ser usado onde os nós de comunicação precisam se mover junto com as equipes ou com a operação. A rede pode mudar dinamicamente à medida que os dispositivos se deslocam entre diferentes locais.
Isso torna o rádio adequado para patrulha, resposta a emergências, levantamento de campo e outras operações em que a estrutura de comunicação não pode permanecer estática.
A frequência padrão é 1350–1450 MHz. Configurações entre 350 MHz e 6 GHz podem ser personalizadas de acordo com os requisitos do projeto.
Configurações opcionais com salto de frequência também estão disponíveis. A faixa real deve ser selecionada conforme os requisitos do projeto e as normas de espectro aplicáveis no país ou região.
O MEB83-36 fornece 2 W × 2 de potência de transmissão por meio de duas interfaces de antena MESH.
A potência de transmissão sozinha não determina a distância de comunicação. Antenas, frequência, terreno, posição de instalação, interferências e topologia também afetam o desempenho sem fio real.
As larguras de canal suportadas incluem 1.25, 2.5, 5, 10, 20 e 40 MHz.
A configuração mais ampla de 40 MHz fornece a largura necessária para a capacidade máxima especificada de 120 Mbps.
O MEB83 suporta modulação BPSK, QPSK, 16QAM, 64QAM e 256QAM com operação adaptativa.
Os diferentes modos permitem que o sistema adapte a transmissão às mudanças nas condições do enlace sem fio.
A sensibilidade do receptor é especificada em -103 dBm a 5 MHz.
O desempenho prático do enlace ainda deve ser avaliado como parte do sistema RF completo, incluindo antenas, frequência, interferências e ambiente de implantação.

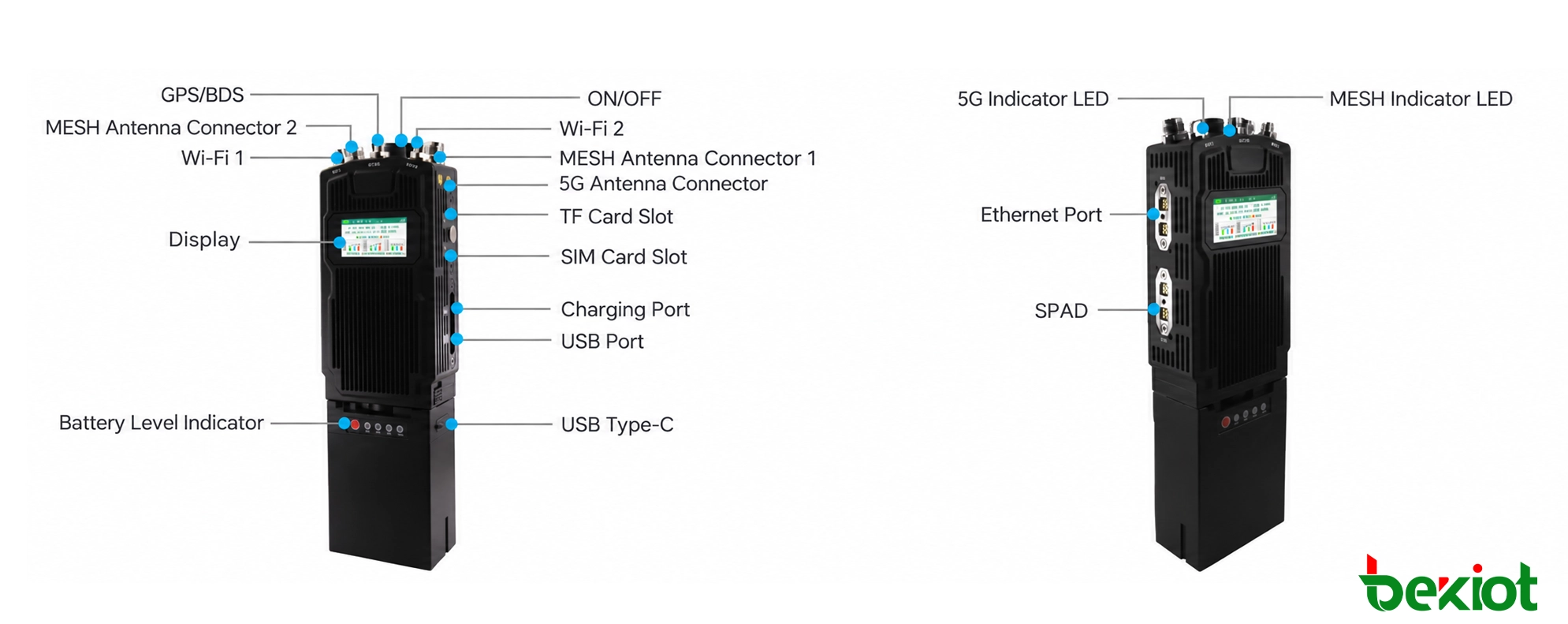

O MEB83 fornece duas interfaces TNC para antenas MESH.
Essas interfaces suportam a conexão de rádio MANET de banda larga usada para redes descentralizadas de múltiplos saltos.
São fornecidas duas interfaces SMA para antenas Wi-Fi e uma interface SMA para GPS.
É fornecida uma interface MCX para a conexão da antena 5G.
O MEB83 inclui uma interface Ethernet de 1000 Mbps.
A porta Ethernet Gigabit fornece uma conexão IP cabeada para equipamentos externos compatíveis e diferencia a configuração do MEB83 de modelos portáteis equipados apenas com Ethernet de menor velocidade.
O dispositivo fornece uma interface USB, um slot para cartão TF e um slot para cartão SIM.
Essas interfaces suportam a integração com o sistema geral de comunicação e aplicações conforme os requisitos do projeto.
É fornecida uma porta USB Type-C para carregar o rádio portátil.
O MEB83 inclui uma tela integrada, um indicador de status 5G e um indicador de status MESH.
O MEB83 pode ser implantado rapidamente quando equipes de emergência precisam de comunicação de banda larga, mas a infraestrutura fixa ou pública convencional está indisponível ou é insuficiente.
Vários rádios podem formar uma rede móvel de múltiplos saltos e trocar voz, vídeo, dados e posicionamento em toda a área da ocorrência.
Equipes de resgate podem precisar se deslocar continuamente em ambientes em mudança enquanto mantêm comunicação com outras pessoas e recursos de comando.
A rede descentralizada e o roteamento dinâmico permitem que nós compatíveis continuem fazendo parte da rede de campo à medida que suas posições relativas mudam.
O exemplo de aplicação descreve terminais MESH para pessoal, equipamentos de retransmissão e uma plataforma de despacho usados para estabelecer comunicações descentralizadas de áudio e vídeo em edifícios residenciais altos, estacionamentos subterrâneos, grandes complexos comerciais e ambientes de metrô.
A mesma rede IP também pode fornecer um caminho de transporte transparente para equipamentos compatíveis de monitoramento e sensores usados pelo pessoal de campo.
A transmissão de vídeo e dados por UAV está explicitamente listada entre as aplicações previstas do produto.
O MEB83 pode participar de um sistema MANET com nós UAV e terrestres compatíveis, permitindo que informações de banda larga sejam transportadas entre equipamentos aéreos e de comunicação de campo.
Construção elétrica, levantamento externo e projetos de engenharia remota podem operar além da cobertura conveniente de redes cabeadas ou móveis públicas.
Rádios MANET portáteis podem estabelecer conectividade temporária de banda larga entre equipes de campo e outros nós compatíveis sem instalar primeiro infraestrutura permanente.
O MEB83 pode ser usado em redes privadas de comunicação para patrulhas urbanas e operações móveis rotineiras.
O formato portátil permite que cada pessoa permaneça parte da rede enquanto se desloca por diferentes áreas de patrulha.
A descrição identifica reconhecimento de curto alcance entre os cenários-alvo do MEB83.
A conectividade MANET de maior largura de banda pode suportar a transmissão de vídeo de campo e outras informações operacionais de equipes móveis para nós compatíveis.
A transmissão a bordo e o resgate marítimo também aparecem entre as áreas de aplicação descritas pelo fabricante.
Terminais MANET compatíveis podem participar de uma rede com embarcações, UAVs, helicópteros ou outros nós conforme a arquitetura de comunicação usada na operação.

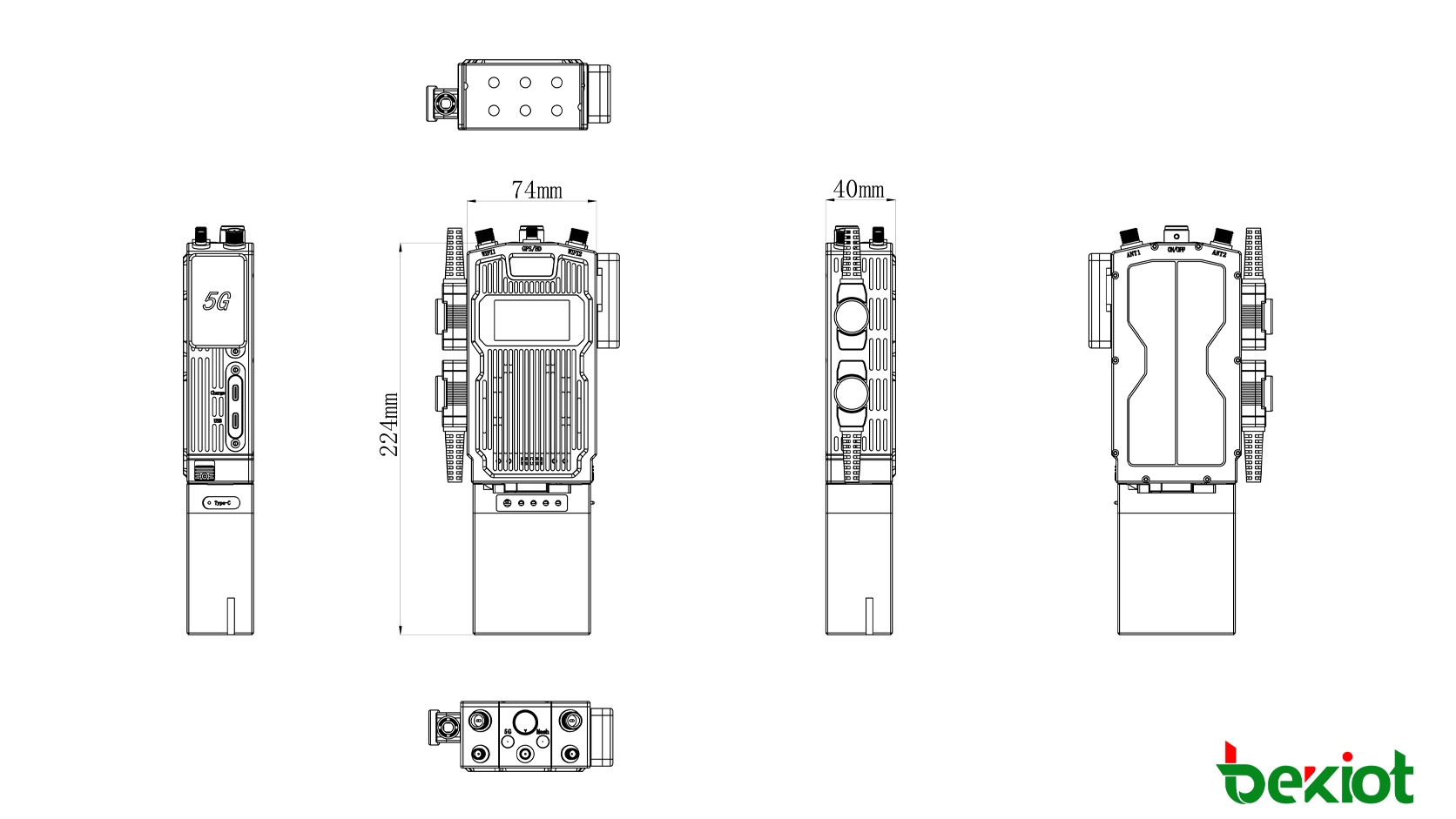

O MEB83 mede aproximadamente 224 × 74 × 40 mm, sem as antenas, e pesa aproximadamente 1060 g, também sem as antenas.
O dispositivo utiliza uma bateria de 12.6 V / 7 Ah. O fabricante especifica aproximadamente 6 horas de operação para a configuração padrão e aproximadamente 8–12 horas para a configuração aprimorada.
A combinação de largura de canal de 40 MHz e capacidade de transmissão especificada de 120 Mbps torna o MEB83 especialmente relevante quando a rede MANET precisa transportar serviços com maior consumo de banda.
O tráfego de vídeo deve ser planejado conforme o número de fluxos simultâneos, taxa de compressão, condições RF, número de relés e outros tráfegos, em vez de usar apenas a velocidade máxima do rádio.
A interface Ethernet de 1000 Mbps fornece uma conexão cabeada de maior velocidade entre o rádio portátil e equipamentos IP externos compatíveis.
A quantidade prática de tráfego que pode ser transportada pela rede sem fio continua determinada pelo enlace MANET e pelas condições gerais da rede, e não apenas pela velocidade da porta Ethernet.
O MEB83 não precisa funcionar apenas como um dispositivo portátil isolado. Pode fazer parte de uma implantação MANET mais ampla com estações terrestres, relés, nós UAV e outros equipamentos de comunicação.
Isso permite que equipes com rádios portáteis participem diretamente de uma rede que pode se expandir além da comunicação entre usuários.
Não. Os 120 Mbps representam a capacidade de transmissão especificada a 40 MHz. A taxa prática pode variar conforme condições RF, interferências, topologia, saltos de retransmissão e tráfego simultâneo.
Não é fornecida uma distância fixa na tabela de parâmetros técnicos. A cobertura prática depende de frequência, configuração de antena, terreno, obstáculos, interferências e posição de outros nós MANET.
Sim. O MEB83 fornece uma interface Ethernet de 1000 Mbps para equipamentos IP compatíveis. A aplicação real depende da configuração IP, protocolos, requisitos de banda e projeto geral da rede MANET.
A especificação indica aproximadamente 6 horas de operação para a configuração padrão e aproximadamente 8–12 horas para a versão aprimorada. A duração real pode variar conforme atividade de transmissão, carga de tráfego, funções conectadas, temperatura e condição da bateria.
O planejamento deve confirmar a frequência permitida, largura de canal necessária, tráfego esperado de voz, vídeo e dados, número de nós MANET, configuração de antena, requisitos de bateria e se nós portáteis, UAV, de retransmissão ou de estação terrestre operarão juntos.
| Modelo | MEB83 |
|---|---|
| Modelo do rádio | MEB83-36 |
| Tipo de produto | Rádio portátil SDR MANET |
| Arquitetura de rádio | Rádio definido por software (SDR) |
| Frequência padrão | 1350–1450 MHz |
| Frequência personalizada | 350 MHz–6 GHz, personalizável |
| Salto de frequência | Opcional |
| Potência de transmissão | 2 W × 2 |
| Largura de banda do canal | 1.25 / 2.5 / 5 / 10 / 20 / 40 MHz, ajustável |
| Modulação | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptativa |
| Capacidade de transmissão | 120 Mbps @ 40 MHz |
| Sensibilidade do receptor | -103 dBm @ 5 MHz |
| Capacidade da rede | Até 64 nós em rede na mesma frequência |
| Topologia da rede | Estrela / Linear / Mesh / Híbrida dinâmica |
| Interfaces de antena MESH | 2 × TNC |
| Interfaces de antena Wi-Fi | 2 × SMA |
| Interface de antena GPS | 1 × SMA |
| Interface de antena 5G | 1 × MCX |
| Ethernet | 1 × 1000 Mbps Ethernet |
| USB | 1 × USB |
| Porta de carregamento | 1 × USB Type-C |
| Interface adicional | 1 × SPAD |
| Armazenamento | 1 × slot para cartão TF |
| SIM | 1 × slot para cartão SIM |
| Tela | Tela integrada × 1 |
| Indicadores de status | 5G × 1 / MESH × 1 |
| Temperatura de operação | -40°C a +55°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Umidade de operação | 5%–95%, sem condensação |
| Dimensões | 224 × 74 × 40 mm, excluindo as antenas |
| Peso | Aprox. 1060 g, excluindo as antenas |
| Bateria | 12.6 V / 7 Ah |
| Temperatura de operação da bateria | -10°C a +55°C |
| Tempo de operação especificado | Aprox. 6 horas |
| Tempo de operação estendido | Aprox. 8–12 horas |
| Consumo médio de energia | 15 W |
| Consumo máximo de energia | 22 W |
