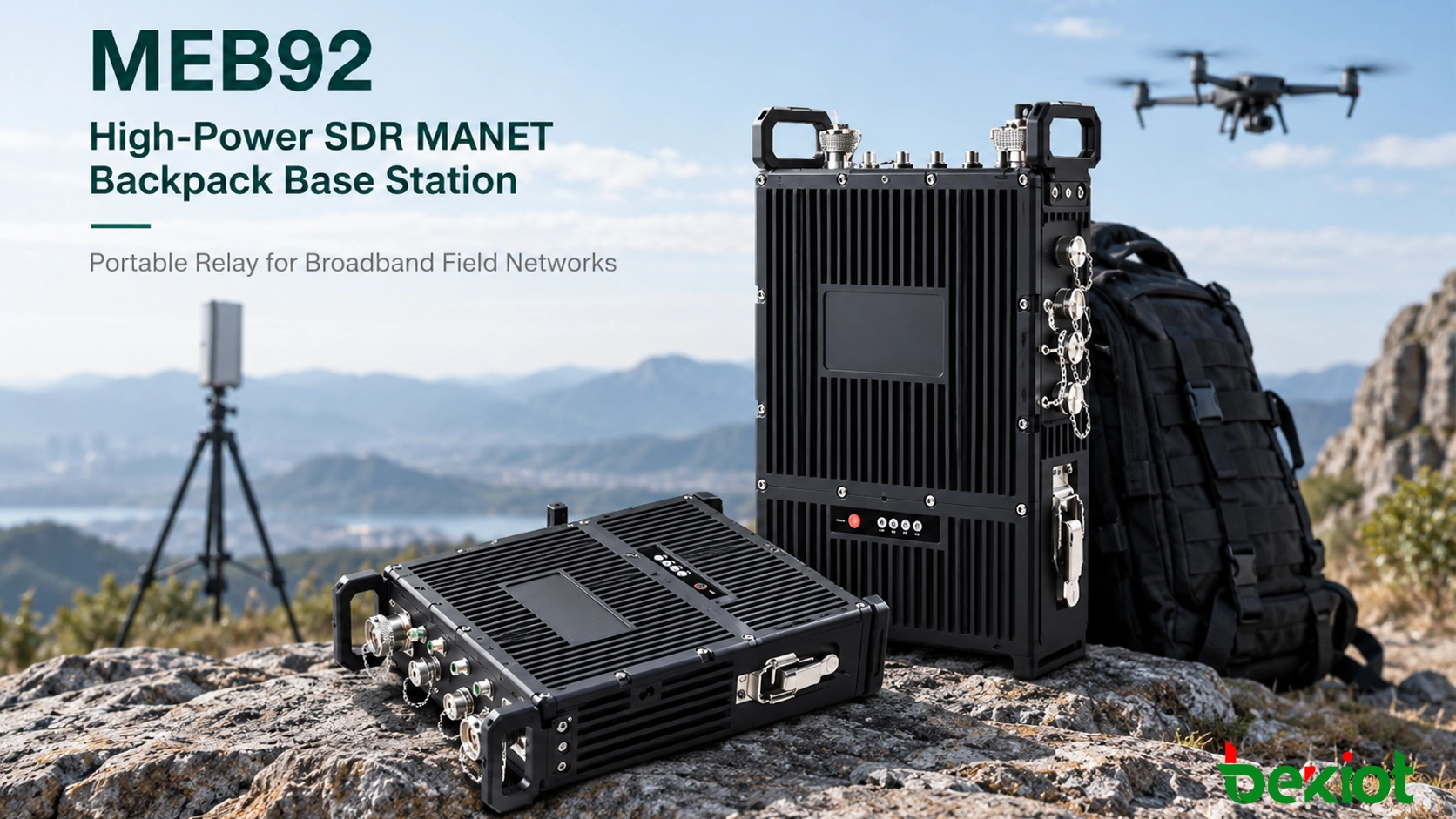

A estação base SDR MANET MEB92 de alta potência tipo mochila é um dispositivo portátil de retransmissão de banda larga projetado para comunicações de emergência, comando de resgate, transmissão de dados por UAV, engenharia externa, operações marítimas e outras aplicações de campo que exigem um nó móvel de rede com maior potência.
Baseado em uma arquitetura de rádio definido por software, o MEB92 utiliza tecnologia MANET descentralizada de múltiplos saltos para estabelecer comunicação sem depender de um nó central fixo. Dispositivos compatíveis podem se comunicar diretamente, enquanto os nós participantes fornecem roteamento dinâmico e retransmissão de tráfego pela rede.
Em comparação com nós MANET portáteis ou tipo mochila de menor potência, esta versão oferece 10 W × 2 de potência de transmissão, tornando-a mais adequada para implantação como relé portátil, estação base temporária de campo ou nó de maior potência em um sistema MANET distribuído.
O equipamento suporta implantação tipo mochila e em tripé, inicialização com um toque, operação com bateria removível, aplicações UAV aerotransportadas, uso como estação terrestre e implantação como relé. Vários nós compatíveis podem estabelecer uma rede sem fio de múltiplos saltos em poucos segundos, transportando voz, dados, vídeo e informações de posicionamento pela mesma rede de banda larga.
A configuração MEB92 de alta potência fornece 10 W × 2 de potência de transmissão. Isso a diferencia de terminais MANET portáteis de menor potência e a torna mais adequada para uso como relé importante ou nó de rede de campo.
O desempenho real de comunicação ainda depende da frequência de operação, configuração da antena, terreno, interferências, altura de implantação e topologia geral da rede. Portanto, a especificação de potência não deve ser interpretada como garantia de distância fixa.
O MEB92 utiliza uma arquitetura MANET descentralizada. Dispositivos compatíveis podem estabelecer comunicação sem exigir que o tráfego passe por uma estação-base central convencional.
Cada nó participante pode integrar a estrutura de roteamento, permitindo que a rede suporte comunicação direta e retransmissão de múltiplos saltos.
A rede suporta roteamento dinâmico conforme os nós participantes se deslocam ou as condições mudam. Quando não há caminho direto, o tráfego pode ser encaminhado por outros nós compatíveis dentro da rede MANET.
Essa capacidade é especialmente relevante em ambientes de campo distribuídos, onde pessoal, veículos, UAVs e posições temporárias de retransmissão podem mudar ao longo da operação.
A unidade pode ser transportada como equipamento tipo mochila ou instalada em um tripé. Isso dá às equipes a flexibilidade de levar o nó até a área de operação e estabelecê-lo em uma posição de comunicação adequada.
A implantação tipo mochila é útil quando a posição de retransmissão precisa acompanhar a operação, enquanto o tripé oferece uma opção para estabelecer um nó temporário estacionário.
O MEB92 oferece inicialização com um toque para implantação rápida em campo. Combinada à rede descentralizada, a unidade pode ser colocada online rapidamente quando recursos temporários são necessários.
O equipamento utiliza uma bateria removível de 25.2 V / 10.5 Ah. A especificação técnica do fabricante indica aproximadamente 6–8 horas de tempo de espera.
O valor de 6–8 horas deve ser tratado especificamente como a especificação de espera declarada. Não deve ser apresentado como tempo garantido de operação contínua em carga máxima.
O MEB92 pode transportar voz, dados, vídeo e informações de posicionamento pela mesma infraestrutura MANET de banda larga.
Essa capacidade multisserviço permite que a rede suporte transmissão de vídeo de campo, troca de dados operacionais, posicionamento móvel e comunicação entre equipes distribuídas, em vez de funcionar apenas como um sistema convencional de voz.
A rede na mesma frequência suporta até 64 nós. As topologias compatíveis incluem estrela, linear, mesh e híbrida dinâmica.
Isso permite que a estação base tipo mochila de alta potência funcione como parte de um sistema maior com terminais portáteis, nós de retransmissão, equipamentos aéreos e dispositivos de comunicação terrestres.
O formato tipo mochila permite transportar o MEB92 para áreas onde instalar uma estação fixa é impraticável. Após chegar ao local, a unidade pode permanecer com uma equipe móvel ou ser posicionada como relé conforme a necessidade da rede.
A configuração de maior potência de transmissão é especialmente adequada a implantações em que o equipamento tipo mochila deve desempenhar um papel mais importante na estrutura de retransmissão do que um pequeno terminal de usuário.
A implantação em tripé permite que o MEB92 funcione como ponto temporário de rede de campo. Isso pode ser útil em locais de comando de incidentes, obras externas, áreas de patrulha e outros ambientes onde a infraestrutura de comunicação é necessária apenas durante a operação.
Depois de posicionada, a unidade pode permanecer na rede local enquanto nós portáteis, veiculares ou aéreos continuam se deslocando na área.
Uma rede de campo não exige que cada nó mantenha um caminho direto até uma única localização central. Nós MANET adicionais podem ser introduzidos para fornecer caminhos intermediários entre áreas separadas.
O MEB92 pode participar dessa estrutura de retransmissão e ajudar a formar configurações estrela, linear, mesh ou mistas conforme a implantação.
O objetivo de adicionar um relé não é simplesmente aumentar o número de nós. Um relé deve resolver um problema real, como separação entre áreas, obstrução do terreno ou um caminho direto inadequado.
A descrição do fabricante identifica implantação UAV aerotransportada, estação terrestre e relé entre as configurações suportadas.
Assim, nós aéreos e terrestres compatíveis podem ser incorporados a um sistema MANET mais amplo de acordo com a arquitetura do projeto, permitindo que diferentes dispositivos móveis participem da mesma rede descentralizada.
A frequência padrão é 1350–1450 MHz. Frequências de 350 MHz a 6 GHz podem ser personalizadas, e também há opções de salto de frequência.
A frequência deve ser selecionada de acordo com os requisitos do projeto e as normas de espectro aplicáveis no país ou região de implantação.
O MEB92 suporta larguras de canal de 1.25, 2.5, 5, 10 e 20 MHz. A largura pode ser ajustada conforme o espectro disponível e os requisitos da rede.
As diferentes larguras oferecem flexibilidade ao equilibrar os recursos de espectro disponíveis e a quantidade de dados que precisa ser transportada pela rede de campo.
Os modos suportados incluem BPSK, QPSK, 16QAM, 64QAM e 256QAM com operação adaptativa.
A modulação adaptativa permite que o sistema utilize diferentes modos de transmissão conforme as condições sem fio mudam.
A capacidade especificada é de 50 Mbps com largura de canal de 20 MHz, com sensibilidade do receptor de -103 dBm a 5 MHz.
A taxa real das aplicações pode variar conforme condições RF, topologia, interferências, saltos de retransmissão e tráfego simultâneo. Portanto, a taxa máxima especificada não deve ser tratada como desempenho fim a fim garantido.
Em implantações com vídeo ao vivo, o planejamento de capacidade deve considerar taxa de bits, número de fluxos simultâneos e outros tráfegos, em vez de depender apenas da especificação máxima de transmissão.

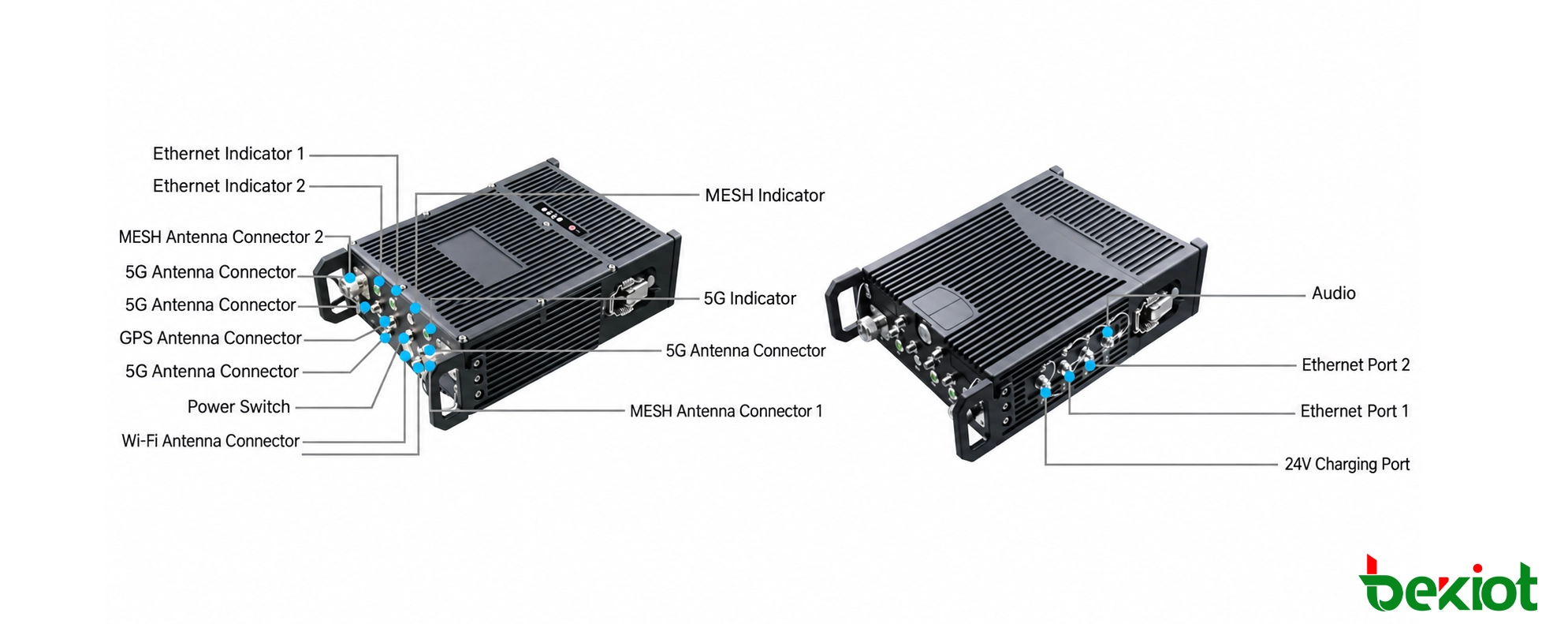

São fornecidas duas interfaces de antena fêmea tipo N para comunicação MESH. A configuração dupla suporta a arquitetura de rádio utilizada pelo sistema MANET.
A unidade fornece uma interface SMA para GPS, quatro interfaces SMA para antenas 5G e uma interface SMA para Wi-Fi.
Essas interfaces permitem que o MEB92 participe de uma arquitetura de comunicação mais ampla que combina rede MANET, posicionamento e outras funções.
Há duas interfaces Ethernet de 100 Mbps para conectividade IP cabeada. Equipamentos compatíveis podem ser conectados conforme o projeto do sistema completo.
Em um local temporário de comando, essas interfaces podem fornecer conectividade física para computadores, equipamentos de vídeo ou outros dispositivos IP compatíveis que precisem acessar a rede MANET de campo.
O dispositivo inclui uma interface de áudio e um slot para cartão SIM. Um interruptor dedicado também faz parte do grupo funcional de interfaces.
A especificação fornece uma entrada de alimentação DC 24 V.
Os indicadores incluem um indicador MESH, dois indicadores Ethernet e um indicador 5G.
O MEB92 pode ser implantado em operações de comunicações de emergência e comando de resgate em que uma rede sem fio temporária de banda larga é necessária.
As implantações tipo mochila e tripé permitem transportar nós até a área do incidente e posicioná-los conforme as necessidades variáveis da resposta.
À medida que as equipes da linha de frente se deslocam e a área evolui, nós MANET adicionais podem ser introduzidos sem exigir que cada usuário mantenha conexão direta com um único ponto fixo.
O fabricante identifica veículos de comunicações de emergência entre as aplicações-alvo. A estação portátil pode participar de uma rede MANET com nós móveis de campo e equipamentos associados a operações temporárias de comando.
Neste tipo de implantação, um veículo pode fornecer recursos do lado de comando, enquanto nós tipo mochila e outros dispositivos compatíveis estendem a rede para mais perto da operação.
Durante a resposta a desastres, recursos de comunicação podem precisar ser implantados rapidamente em uma área ampla ou em mudança. O MEB92 pode participar de uma rede descentralizada de múltiplos saltos para transportar voz, vídeo, dados e posicionamento entre dispositivos compatíveis.
O formato portátil é útil quando as posições de retransmissão não podem ser totalmente determinadas antes da chegada das equipes.
O exemplo de aplicação do fabricante descreve o uso de terminais MESH para pessoal, equipamentos de retransmissão e uma plataforma de despacho para estabelecer uma rede de comando de áudio e vídeo em edifícios residenciais altos, estacionamentos subterrâneos, grandes complexos comerciais e ambientes de metrô.
Nessas implantações, a rede IP também pode fornecer um caminho para equipamentos compatíveis de monitoramento de bombeiros e sensores de campo, incluindo informações sobre estado do pessoal, suprimento de ar e gases perigosos.
Nós portáteis de retransmissão podem ser posicionados conforme o ambiente real, permitindo que a arquitetura responda a obstáculos físicos e mudanças na área operacional.
A transmissão de vídeo e dados por UAV é uma das aplicações listadas. Nós UAV compatíveis e equipamentos terrestres MEB92 podem participar de uma arquitetura MANET mais ampla conforme os requisitos do projeto.
Em uma implantação ar-terra, nós aéreos podem fornecer vídeo e dados operacionais enquanto relés terrestres fornecem caminhos adicionais para outros equipamentos de campo ou de comando.
Projetos elétricos externos e operações de levantamento podem exigir comunicações temporárias em locais com infraestrutura pública ou fixa limitada.
Equipamentos MANET portáteis podem fornecer uma rede de transporte sem fio para voz, vídeo e dados entre locais distribuídos.
Como os equipamentos podem ser realocados, a rede de comunicação pode se deslocar à medida que o projeto avança de uma área de trabalho para outra.
O MEB92 também é destinado a redes privadas usadas em operações de patrulha urbana. Equipamentos portáteis de retransmissão permitem adaptar a arquitetura conforme a área de operação.
Um nó de retransmissão pode ser movido quando rotas de patrulha ou zonas temporárias de segurança mudam, em vez de permanecer ligado a um ponto permanente.
A transmissão a bordo está entre as áreas de aplicação. O exemplo de resgate marítimo do fabricante descreve nós MESH implantados em um navio principal, embarcações menores, UAVs e helicópteros para criar uma rede de múltiplos saltos.
Essa arquitetura permite que várias plataformas móveis participem do mesmo sistema temporário de comunicações de banda larga durante operações marítimas.
A seleção de uma estação base tipo mochila de alta potência deve começar pela função que o nó precisa desempenhar na rede, e não apenas pela potência de transmissão.
Uma rede usada principalmente para voz e posicionamento pode ter requisitos diferentes de outra que precise transportar vários fluxos de vídeo. O número de usuários, relés e saltos também afeta como a capacidade disponível é compartilhada.
O posicionamento da antena é outro fator importante. Um rádio de alta potência instalado em local obstruído pode não oferecer o mesmo resultado prático de um nó cuidadosamente posicionado com caminho de rádio mais livre.
O tripé pode ser útil quando o nó precisa permanecer em um ponto escolhido, enquanto o formato tipo mochila oferece maior flexibilidade quando o ponto de comunicação precisa acompanhar a operação.
O planejamento da bateria também deve refletir a duração prevista. As 6–8 horas publicadas são uma especificação de espera, não tempo garantido em carga máxima; operações prolongadas devem considerar recarga ou substituição de baterias.

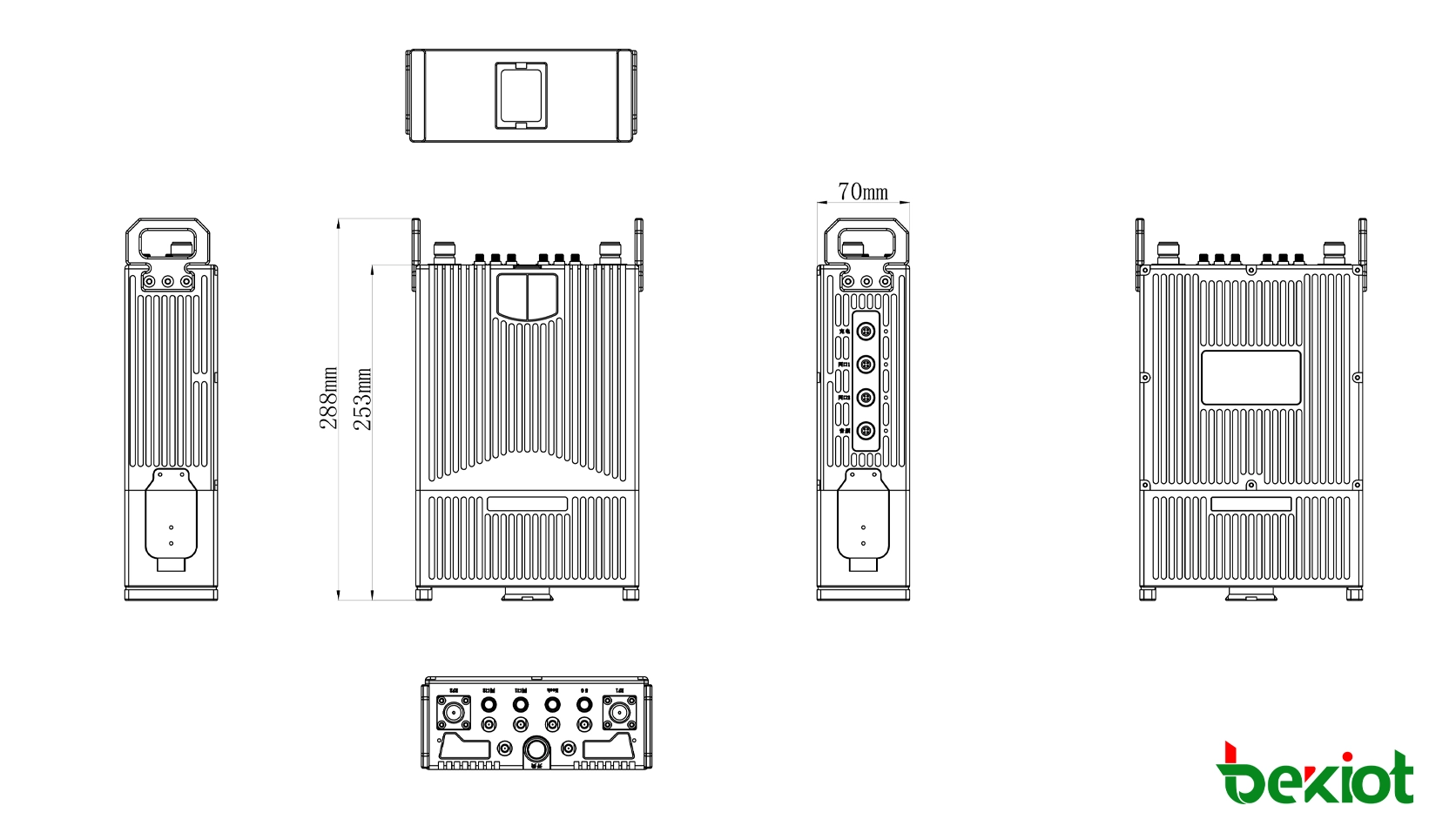

O MEB92 de alta potência mede aproximadamente 288 × 174 × 70 mm, sem as antenas, e pesa aproximadamente 4 kg, também sem as antenas.
Em comparação com o relé MEB92-36 de menor potência, o gabinete maior, a bateria de maior capacidade e o consumo aumentado refletem sua função diferente de implantação de alta potência.
O MEB92 de alta potência destina-se a uma função diferente do relé MEB92-36 de menor potência. Ambos usam rede MANET descentralizada baseada em SDR e suportam até 64 nós na mesma frequência, mas suas configurações RF, de bateria e físicas são substancialmente diferentes.
| Especificação | Relé tipo mochila MEB92-36 | Estação base MEB92 de alta potência tipo mochila |
|---|---|---|
| Potência de transmissão | 2 W × 2 | 10 W × 2 |
| Largura de canal máxima | 20 MHz | 20 MHz |
| Capacidade de transmissão | 50 Mbps @ 20 MHz | 50 Mbps @ 20 MHz |
| Dimensões | 207 × 152 × 44 mm | 288 × 174 × 70 mm |
| Peso | Aprox. 1.7 kg | Aprox. 4 kg |
| Bateria | 12.6 V / 7 Ah | 25.2 V / 10.5 Ah |
| Consumo médio de energia | 15 W | 66 W |
| Função típica | Relé portátil tipo mochila | Relé portátil de alta potência / estação base de campo |
O MEB92-36 padrão é mais adequado quando menor peso e portabilidade são importantes. O MEB92 de alta potência é voltado a projetos que precisam de uma configuração RF maior e podem aceitar o aumento correspondente em tamanho, capacidade de bateria e consumo.
A principal diferença está nas configurações RF e de hardware. O MEB92 de alta potência usa 10 W × 2 de potência de transmissão, contra 2 W × 2 no MEB92-36. Também tem gabinete maior, bateria de 25.2 V / 10.5 Ah de maior capacidade e consumo superior, tornando-o mais adequado como relé portátil importante ou estação base temporária.
Não é especificada uma distância fixa. A cobertura prática depende da frequência, tipo e instalação da antena, altura, terreno, edifícios, interferências RF e posição de outros nós MANET. Deve ser avaliada conforme o ambiente real.
Não. O fabricante identifica aproximadamente 6–8 horas como tempo de espera. Isso não deve ser interpretado como operação contínua garantida em carga máxima, pois a duração real varia com atividade de transmissão, carga de tráfego, funções conectadas e condições.
Sim. O MEB92 fornece duas interfaces Ethernet de 100 Mbps para equipamentos IP compatíveis. Computadores, dispositivos de vídeo e outros equipamentos de rede podem ser integrados conforme configuração IP, requisitos de largura de banda e arquitetura completa do sistema.
O planejamento deve confirmar a frequência permitida, número e tipo de nós MANET, topologia necessária, tráfego esperado de voz, vídeo e dados, configuração de antena, ambiente de implantação, requisitos de alimentação e se nós portáteis, tipo mochila, veiculares ou aéreos operarão juntos.
| Modelo | MEB92 |
|---|---|
| Tipo de produto | Estação base SDR MANET de alta potência tipo mochila |
| Arquitetura de rádio | Rádio definido por software (SDR) |
| Frequência padrão | 1350–1450 MHz |
| Frequência personalizada | 350 MHz–6 GHz, personalizável |
| Salto de frequência | Opcional |
| Potência de transmissão | 10 W × 2 |
| Largura de banda do canal | 1.25 / 2.5 / 5 / 10 / 20 MHz, ajustável |
| Modulação | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptativa |
| Capacidade de transmissão | 50 Mbps @ 20 MHz |
| Sensibilidade do receptor | -103 dBm @ 5 MHz |
| Capacidade da rede | Até 64 nós em rede na mesma frequência |
| Topologia da rede | Estrela / Linear / Mesh / Híbrida dinâmica |
| Interfaces de antena MESH | 2 × conector fêmea tipo N |
| Interface de antena GPS | 1 × SMA |
| Interfaces de antena 5G | 4 × SMA |
| Interface de antena Wi-Fi | 1 × SMA |
| Entrada de alimentação | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| Interfaces funcionais | Interruptor × 1 / Áudio × 1 / Slot para cartão SIM × 1 |
| Indicadores de status | MESH × 1 / Ethernet × 2 / 5G × 1 |
| Temperatura de operação | -40°C a +55°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Umidade de operação | 5%–95%, sem condensação |
| Dimensões | 288 × 174 × 70 mm, excluindo as antenas |
| Peso | Aprox. 4 kg, excluindo as antenas |
| Capacidade da bateria | 25.2 V / 10.5 Ah |
| Temperatura de operação da bateria | -10°C a +55°C |
| Tempo de espera especificado | Aprox. 6–8 horas |
| Consumo máximo de energia | 110 W |
| Consumo médio de energia | 66 W |
