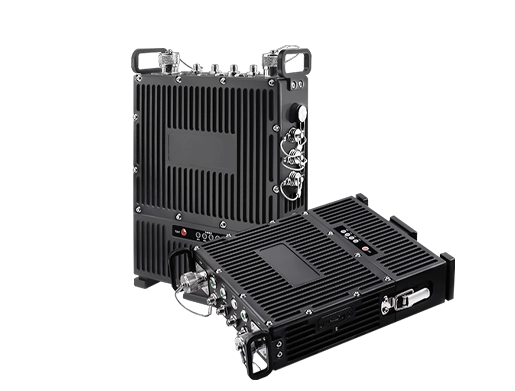

A estação base SDR MANET MEB92 tipo mochila é um nó portátil de comunicação de banda larga projetado para resposta a emergências, comando de resgate, transmissão de dados por UAV, engenharia externa, redes de patrulha e outras operações de campo onde a infraestrutura sem fio pode estar indisponível, incompleta ou ser difícil de implantar rapidamente.
Em vez de funcionar apenas como terminal individual de usuário, o MEB92-36 foi projetado para participar de uma arquitetura MANET mais ampla como relé portátil, nó temporário de comunicação ou equipamento de rede no lado terrestre. Sua plataforma de rádio definido por software e a capacidade de rede descentralizada de múltiplos saltos permitem que dispositivos compatíveis se comuniquem e encaminhem tráfego sem depender de uma estação-base central fixa convencional.
Isso torna a unidade adequada a sistemas nos quais equipes, veículos, UAVs e pontos temporários de retransmissão precisam permanecer conectados em uma área operacional em constante mudança. Nós compatíveis podem formar uma rede sem fio em poucos segundos, enquanto os caminhos disponíveis podem mudar conforme os nós se deslocam ou a topologia da rede se altera.
Voz, dados operacionais, vídeo e informações de posicionamento podem compartilhar a mesma rede MANET de banda larga. Dependendo da arquitetura do projeto, o MEB92-36 pode ir além de um simples enlace ponto a ponto e fazer parte de um sistema distribuído de comunicação de campo.
O MEB92-36 utiliza uma arquitetura MANET descentralizada. Nós compatíveis não dependem de um único ponto central fixo antes de se comunicar. Em vez disso, os dispositivos participantes podem estabelecer enlaces diretamente e participar do roteamento do tráfego pela rede sem fio disponível.
Essa arquitetura é especialmente útil em implantações temporárias ou móveis. Uma equipe de resgate, veículo de campo, posição de retransmissão ou nó aéreo compatível pode ser incorporado à rede de acordo com as necessidades operacionais sem reconstruir toda a estrutura em torno de uma estação-base permanente.
Em uma implantação de múltiplos saltos, nem todo dispositivo precisa manter um caminho de rádio direto até o destino final. Nós compatíveis podem participar do encaminhamento por relé, permitindo que a informação passe por nós intermediários quando exigido pela topologia atual.
À medida que os equipamentos de campo mudam de posição, as rotas disponíveis na rede também podem mudar. Isso permite que o sistema MANET se adapte a um ambiente móvel em vez de depender de um único caminho de comunicação estático.
O valor prático desse projeto fica mais evidente em operações distribuídas. Um nó próximo a um veículo de comando pode encaminhar informações originadas de outro nó mais distante, enquanto relés adicionais podem ser introduzidos quando a área operacional fica mais dispersa.
A rede na mesma frequência suporta até 64 nós. Conforme os requisitos de implantação, os equipamentos compatíveis podem ser organizados em topologias estrela, linear, Mesh ou híbridas dinâmicas.
Uma disposição linear pode ser útil quando os pontos de comunicação se estendem por uma rota ou corredor de trabalho, enquanto uma rede Mesh mais ampla pode atender equipes distribuídas em várias direções. Configurações híbridas também podem ser usadas quando terminais de campo, relés, estações terrestres e nós aéreos desempenham funções diferentes no mesmo sistema.
O MEB92-36 pode ser transportado como nó de comunicação tipo mochila quando a função de retransmissão ou rede de banda larga precisa se mover com a equipe de campo. Isso permite levar o equipamento diretamente a locais sem infraestrutura fixa ou onde as condições mudam rapidamente.
A implantação tipo mochila é especialmente relevante quando a posição necessária não pode ser determinada com antecedência. O pessoal pode levar a unidade até a área e estabelecer um nó em um ponto escolhido conforme o ambiente real.
A unidade também suporta instalação em tripé. Depois de selecionada uma posição adequada, o MEB92-36 pode operar como nó estacionário temporário em vez de permanecer carregado pelo pessoal.
Assim, a mesma plataforma desempenha dois papéis: pode ser transportada como equipamento portátil e depois posicionada como relé temporário ou ponto de rede quando as condições exigem uma localização mais estável.
O encaminhamento por relé é uma das funções principais do MEB92-36 em um sistema MANET de múltiplos saltos. Vários nós de retransmissão podem ser posicionados em uma área maior quando a comunicação direta entre todos os dispositivos participantes não é prática.
A descrição do produto também identifica a implantação como estação terrestre como configuração compatível. Em um sistema mais amplo, a unidade pode trabalhar ao lado de terminais de campo e outros equipamentos MANET compatíveis, em vez de se limitar ao uso como dispositivo pessoal.
A implantação aérea por UAV também está entre as configurações compatíveis. Em uma arquitetura mista terra-ar, equipamentos aéreos e terrestres compatíveis podem participar da rede MANET conforme o projeto de comunicação.
Esse tipo de configuração atende aplicações em que uma plataforma aérea fornece vídeo ou outros dados IP, enquanto nós terrestres oferecem retransmissão, acesso de campo ou conexão com equipamentos do lado de comando.
O MEB92-36 oferece inicialização com um toque, ajudando a reduzir as etapas necessárias para colocar um nó em serviço no campo.
A alimentação é fornecida por uma bateria removível de 12.6 V / 7 Ah. Como ela é removível, pode ser substituída quando necessário em vez de limitar permanentemente o dispositivo a uma fonte integrada.
A especificação técnica indica aproximadamente 6 horas de tempo de espera. Esse valor deve ser tratado especificamente como tempo de espera e não como seis horas garantidas de transmissão contínua em carga máxima.
A frequência padrão de operação é 1350–1450 MHz. Configurações entre 350 MHz e 6 GHz podem ser personalizadas, e opções de salto de frequência também estão disponíveis.
Essa flexibilidade permite selecionar a configuração de rádio de acordo com o sistema de comunicação implantado. A faixa real de operação ainda deve ser definida conforme os requisitos do projeto e as normas de espectro aplicáveis no local.
O MEB92-36 oferece 2 W × 2 de potência de transmissão e duas interfaces de antena MESH. Essa configuração dupla forma a base RF para comunicação com equipamentos MANET compatíveis.
A potência de transmissão deve ser considerada em conjunto com configuração de antena, frequência de operação, largura de banda, terreno e posição dos nós ao planejar uma rede real. A potência RF sozinha não define o alcance útil de um sistema implantado.
As larguras de canal suportadas incluem 1.25, 2.5, 5, 10 e 20 MHz. Diferentes configurações oferecem flexibilidade para adaptar a rede ao espectro disponível e à capacidade necessária.
Uma implantação que transporta principalmente dados operacionais pode ter requisitos diferentes de outra que transporta simultaneamente vários fluxos de vídeo, posicionamento e voz. Portanto, a largura de canal deve ser tratada como parte da configuração geral do sistema e não como especificação isolada.
Os modos suportados incluem BPSK, QPSK, 16QAM, 64QAM e 256QAM com operação adaptativa.
A disponibilidade de vários modos permite que o sistema de rádio trabalhe sob diferentes condições de transmissão em vez de depender de uma única modulação fixa durante toda a operação.
A capacidade de transmissão especificada chega a 50 Mbps com largura de canal de 20 MHz. A sensibilidade do receptor é especificada em -103 dBm a 5 MHz.
O valor de 50 Mbps descreve a capacidade declarada sob a configuração especificada. Não deve ser interpretado como taxa garantida para todas as aplicações, pois o desempenho real também é afetado por topologia, condições RF, carga de tráfego e número e posição dos nós participantes.
A especificação disponível não fornece uma distância universal de comunicação. Em um produto MANET, a cobertura prática deve ser avaliada em conjunto com frequência, antenas, terreno, altura dos nós, posição dos relés e arquitetura completa da rede, em vez de expressa por uma distância fixa.

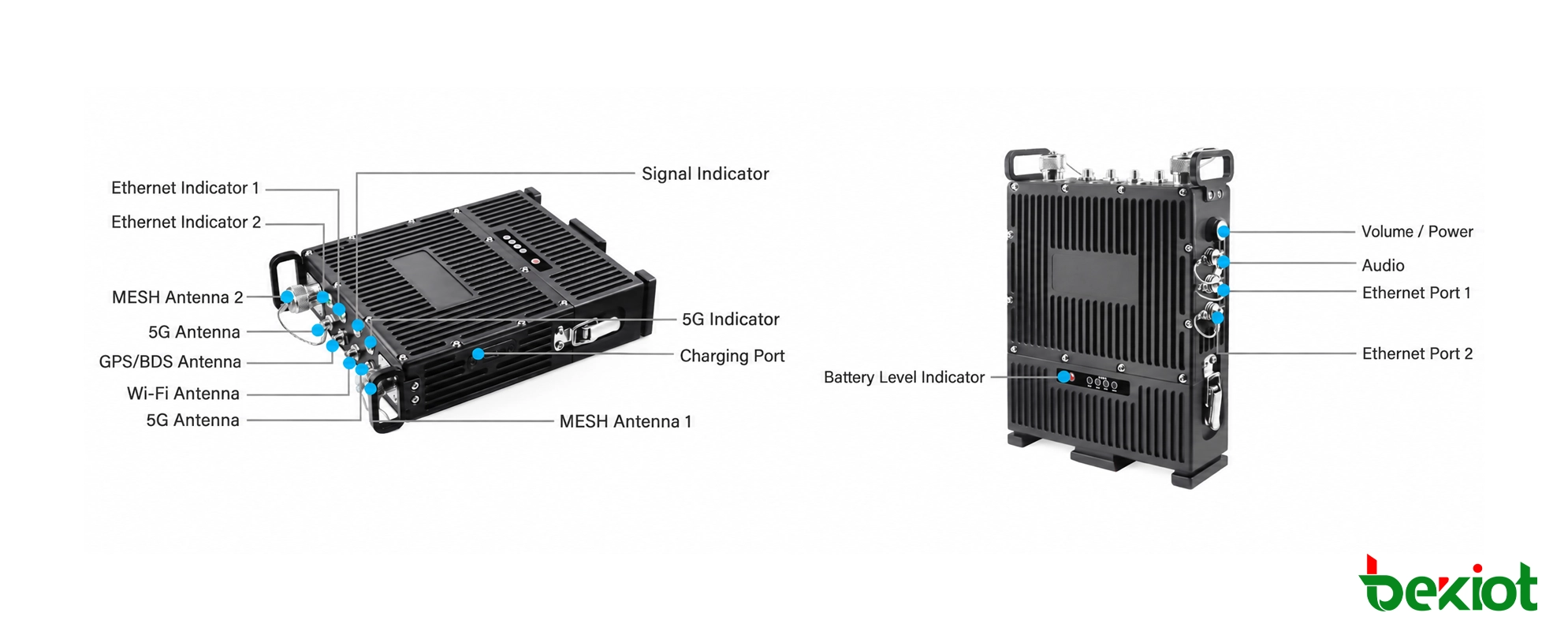

O MEB92-36 fornece duas interfaces fêmea tipo N para antenas MESH, uma interface SMA para GPS, duas interfaces SMA para antenas 5G e uma interface SMA para Wi-Fi.
Essas conexões mostram que o dispositivo foi projetado para operar como parte de um ambiente de comunicação mais amplo e não como uma unidade isolada. A função exata de cada conexão depende da configuração completa do sistema.
São fornecidas duas interfaces Ethernet de 100 Mbps para conectividade IP cabeada. Assim, equipamentos IP compatíveis podem ser conectados ao nó MANET conforme a arquitetura do projeto.
Em implantações de campo, essas conexões Ethernet podem servir como lado cabeado de um caminho de transporte sem fio mais amplo. Isso é especialmente relevante quando câmeras, computadores, equipamentos de comando ou outros dispositivos IP precisam trocar informações através da rede MANET.
Interfaces adicionais incluem conexão de áudio, slot para cartão SIM, interface de carregamento e controle de volume/energia. A especificação também lista uma porta de alimentação DC 24 V.
Junto com a bateria removível, essas interfaces permitem incorporar o produto tanto em implantações portáteis quanto em instalações de campo mais amplas conforme o projeto de alimentação e conectividade.
Os indicadores incluem um indicador MESH, dois indicadores Ethernet e um indicador 5G. Eles fornecem informações visuais sobre as principais conexões durante a implantação e a operação.
Comunicações de emergência e comando de resgate estão entre as principais aplicações do MEB92-36. Quando a infraestrutura existente não está disponível ou é insuficiente, nós MANET portáteis podem ser levados à área do incidente para estabelecer uma rede temporária de banda larga.
Os diferentes nós participantes podem ser distribuídos entre equipes de campo, posições de retransmissão e locais de comando. Como a rede suporta voz, dados, vídeo e posicionamento, vários serviços podem compartilhar a mesma infraestrutura MANET.
A rede de múltiplos saltos também se aplica a operações de resposta a desastres e resgate nas quais o pessoal está distribuído por um ambiente em mudança.
Os exemplos incluem edifícios residenciais altos, estacionamentos subterrâneos, grandes complexos comerciais e instalações de metrô. Nesses ambientes, terminais MANET, relés e sistemas de comando podem ser organizados em uma rede descentralizada de áudio e vídeo.
O papel da camada de retransmissão torna-se especialmente importante quando as equipes estão separadas por distância ou estruturas físicas e são necessários nós intermediários adicionais para conectar diferentes áreas.
A transmissão de vídeo e dados por UAV é outra aplicação listada. Equipamentos UAV compatíveis podem participar de uma rede MANET que inclua nós terrestres e equipamentos de retransmissão.
Nessas implantações, a rede sem fio pode transportar vídeo e dados operacionais entre equipamentos aéreos e terrestres enquanto outros nós continuam participando do roteamento e da retransmissão.
Projetos elétricos externos e operações de levantamento frequentemente envolvem pessoal e equipamentos distribuídos em áreas temporárias. O MEB92-36 pode fornecer uma opção portátil de rede quando a infraestrutura permanente não está prontamente disponível.
A possibilidade de usar configurações de mochila, tripé e relé dá flexibilidade às equipes para selecionar posições de comunicação conforme o local real de trabalho, em vez de seguir um layout fixo de infraestrutura.
A construção de redes privadas para patrulha urbana e as operações rotineiras de patrulha também são aplicações-alvo. Nós móveis podem formar uma rede sem fio flexível enquanto operam em uma área distribuída.
A arquitetura descentralizada é relevante porque os dispositivos participantes não precisam permanecer conectados por um único nó central fixo durante toda a operação.
A transmissão a bordo e o resgate marítimo estão entre os exemplos de aplicação. Equipamentos MANET compatíveis podem ser distribuídos em embarcações, UAVs, helicópteros e outros nós para criar uma rede de múltiplos saltos.
A arquitetura exata dependerá do ambiente marítimo, da cobertura necessária e dos equipamentos participantes, mas a função fundamental do MEB92-36 permanece a mesma: fornecer um nó portátil de banda larga capaz de participar do roteamento e da retransmissão.

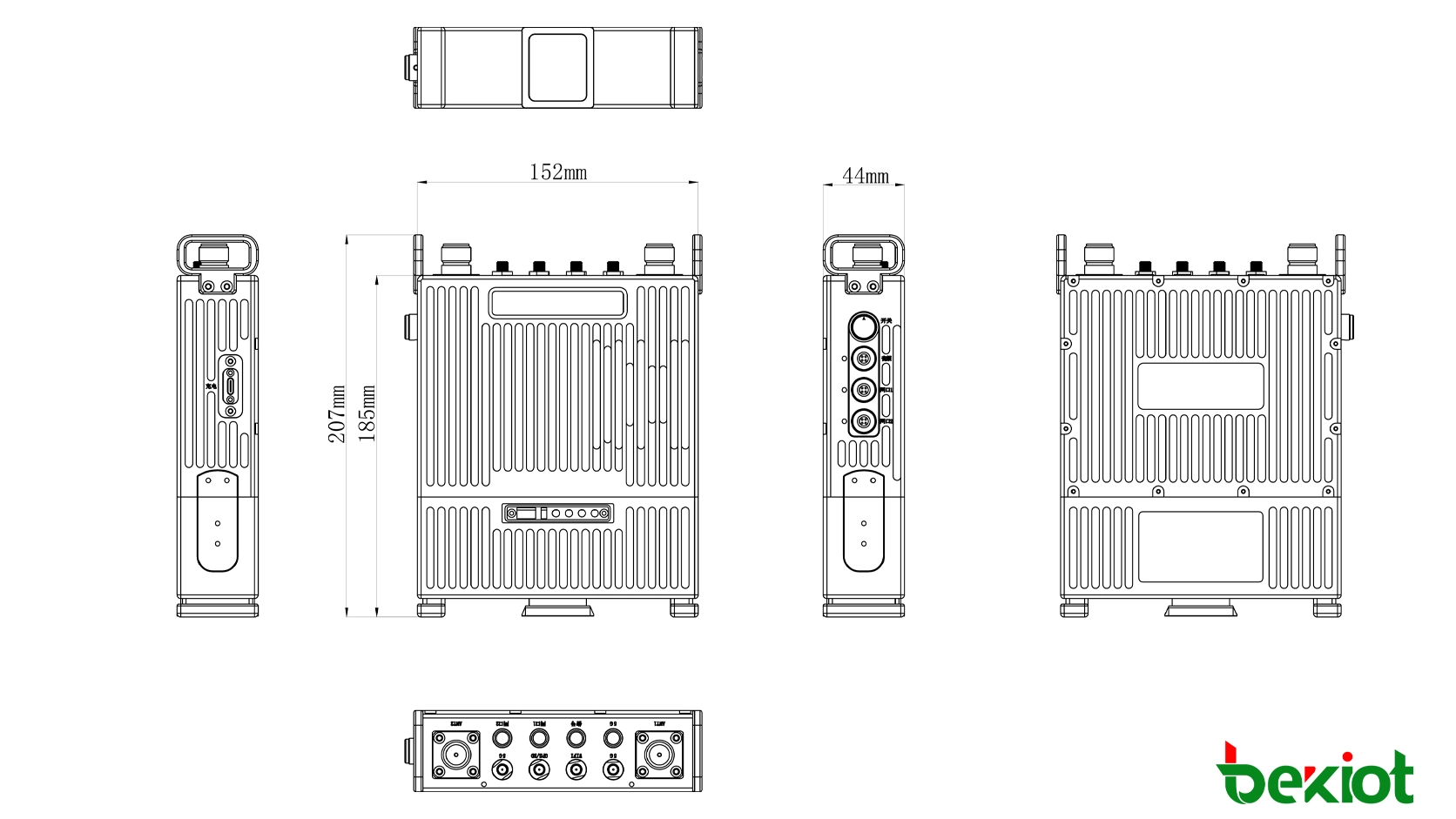

O MEB92 mede aproximadamente 207 × 152 × 44 mm, sem as antenas, e pesa aproximadamente 1.7 kg, também sem as antenas.
O gabinete compacto e a bateria removível permitem transportar o dispositivo como nó de comunicação tipo mochila e também suportam implantação em tripé, como relé e como estação terrestre temporária.
Outros parâmetros de rádio e interfaces, como frequência, potência de transmissão, largura de canal, capacidade de transmissão, conexões de antena e interfaces Ethernet, são descritos nas seções correspondentes para manter cada especificação ligada à sua função e contexto reais.
Não. A especificação técnica disponível lista aproximadamente seis horas como tempo de espera. Não deve ser apresentada como seis horas garantidas de operação contínua em carga máxima.
Não há distância fixa nos parâmetros técnicos disponíveis. A cobertura real depende de fatores como frequência de operação, configuração de antena, terreno, posição dos nós e arquitetura de retransmissão usada no projeto.
Não há classificação IP na especificação disponível do produto. Portanto, uma classificação IP não deve ser declarada sem documentação adicional e verificada do fabricante.
| Modelo | MEB92 |
|---|---|
| Modelo do dispositivo | MEB92-36 |
| Tipo de produto | Estação base SDR MANET tipo mochila / Relé tipo mochila |
| Arquitetura de rádio | Rádio definido por software (SDR) |
| Frequência padrão | 1350–1450 MHz |
| Frequência personalizada | 350 MHz–6 GHz, personalizável |
| Salto de frequência | Opcional |
| Potência de transmissão | 2 W × 2 |
| Largura de banda do canal | 1.25 / 2.5 / 5 / 10 / 20 MHz, ajustável |
| Modulação | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptativa |
| Capacidade de transmissão | 50 Mbps @ 20 MHz |
| Sensibilidade do receptor | -103 dBm @ 5 MHz |
| Capacidade da rede | Até 64 nós em rede na mesma frequência |
| Topologia da rede | Estrela / Linear / Mesh / Híbrida dinâmica |
| Interfaces de antena MESH | 2 × conector fêmea tipo N (N-K) |
| Interface de antena GPS | 1 × SMA |
| Interfaces de antena 5G | 2 × SMA |
| Interface de antena Wi-Fi | 1 × SMA |
| Porta de alimentação | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| Interface de carregamento | 1 × porta de carregamento |
| Controle | 1 × controle de volume / alimentação |
| Áudio | 1 × interface de áudio |
| SIM | 1 × slot para cartão SIM |
| Indicadores de status | MESH × 1 / Ethernet × 2 / 5G × 1 |
| Temperatura de operação | -40°C a +55°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Umidade de operação | 5%–95%, sem condensação |
| Peso | Aprox. 1.7 kg, excluindo as antenas |
| Dimensões | 207 × 152 × 44 mm, excluindo as antenas |
| Capacidade da bateria | 12.6 V / 7 Ah |
| Temperatura de operação da bateria | -10°C a +55°C |
| Tempo de espera especificado | Aprox. 6 horas |
| Consumo médio de energia | 15 W |
| Consumo máximo de energia | 22 W |
