Procedimento de modificação de sessão PDU no núcleo 5GC

A modificação PDU em 5GC atualiza uma sessão existente com procedimentos condicionais NAS, NGAP e PFCP. Distinga pedidos UE, alterações de política, limites QoS e evidência de aplicação efetiva.

Becke Telcom

Procedimento de modificação de sessão PDU no núcleo 5GC

Um dispositivo 5G pode continuar ligado enquanto o serviço autorizado muda. Uma aplicação pode precisar de outro tratamento QoS, uma atualização de subscrição pode alterar um limite agregado ou a rede rádio pode indicar que um fluxo QoS existente já não recebe os recursos autorizados. A questão técnica é que partes da sessão devem mudar e como provar a consistência dessas mudanças.

A modificação de sessão PDU atualiza uma sessão PDU existente. O SMF coordena parâmetros UE, recursos de acesso e regras do plano de utilizador afetados. Uma decisão de política, uma resposta API bem-sucedida e uma ligação de dados funcional são observações diferentes: nenhuma prova, isoladamente, que toda a mudança pretendida foi aplicada.

Âmbito: sessão existente e atualizações condicionais de recursos

A sessão deve existir, mas a ligação do plano de utilizador não precisa de estar ativa no início de cada modificação. Estado e alcançabilidade do UE afetam a entrega. Por exemplo, um UE em CM-IDLE pode precisar primeiro de um Service Request antes do pedido de gestão de sessão. O tratamento iniciado pela rede também depende do procedimento de alcançabilidade aplicável.

O âmbito seguinte é o procedimento sem roaming e com saída local de 3GPP TS 23.502 Release 18, cláusula 4.3.3.2. Roaming encaminhado à rede de origem, SMF intermédios, operação multiacesso e extensões introduzem outros percursos. Compare o rasto com a versão e arquitetura efetivamente implementadas.

A modificação pode alterar regras ou parâmetros QoS, adicionar ou retirar fluxos e transportar outras atualizações. É distinta do estabelecimento de sessão PDU, que cria o contexto, e da libertação de sessão PDU, que o remove. Uma mudança QoS normal deve ser investigada no contexto existente, não como um novo problema de registo.

Identificar o evento que desencadeou a modificação

Comece pelo primeiro evento causal, não apenas pelo primeiro comando de modificação visível numa captura parcial. Um comando a jusante mostra que o SMF iniciou a entrega, mas não explica por que mudou a política.

DesencadeadorO que procurarLimite importante
Pedido UEPDU SESSION MODIFICATION REQUEST e alterações pedidas, encaminhados pelo AMF.O pedido depende de autorização da rede; a aplicação não obtém automaticamente a QoS preferida.
Alteração de política PCFNotificação da associação de políticas com decisões revistas para a sessão.Receber uma notificação é diferente de aplicar o conteúdo.
Atualização de subscrição UDMNotificação de dados de subscrição e decisão resultante do SMF.Atualizar dados não implica mudar todos os parâmetros UE, RAN e UPF.
Decisão SMFPolítica local, estado de sessão ou outro procedimento documentado que exija atualização.PCC dinâmico é condicional; algumas implementações usam política local.
Evento relacionado com RANInformação N2 de sessão retransmitida pelo AMF, como recursos libertados ou notificações QoS aplicáveis.O gNB não invoca diretamente uma API de gestão de sessão no SMF.

Registe identificador de sessão, referências de contexto e marcas temporais. Numa rede ocupada, eventos semelhantes de sessões diferentes podem parecer um único procedimento. Existem também desencadeadores AMF e funções especializadas de Release 18; a tabela apresenta pontos de diagnóstico comuns, não uma lista exaustiva.

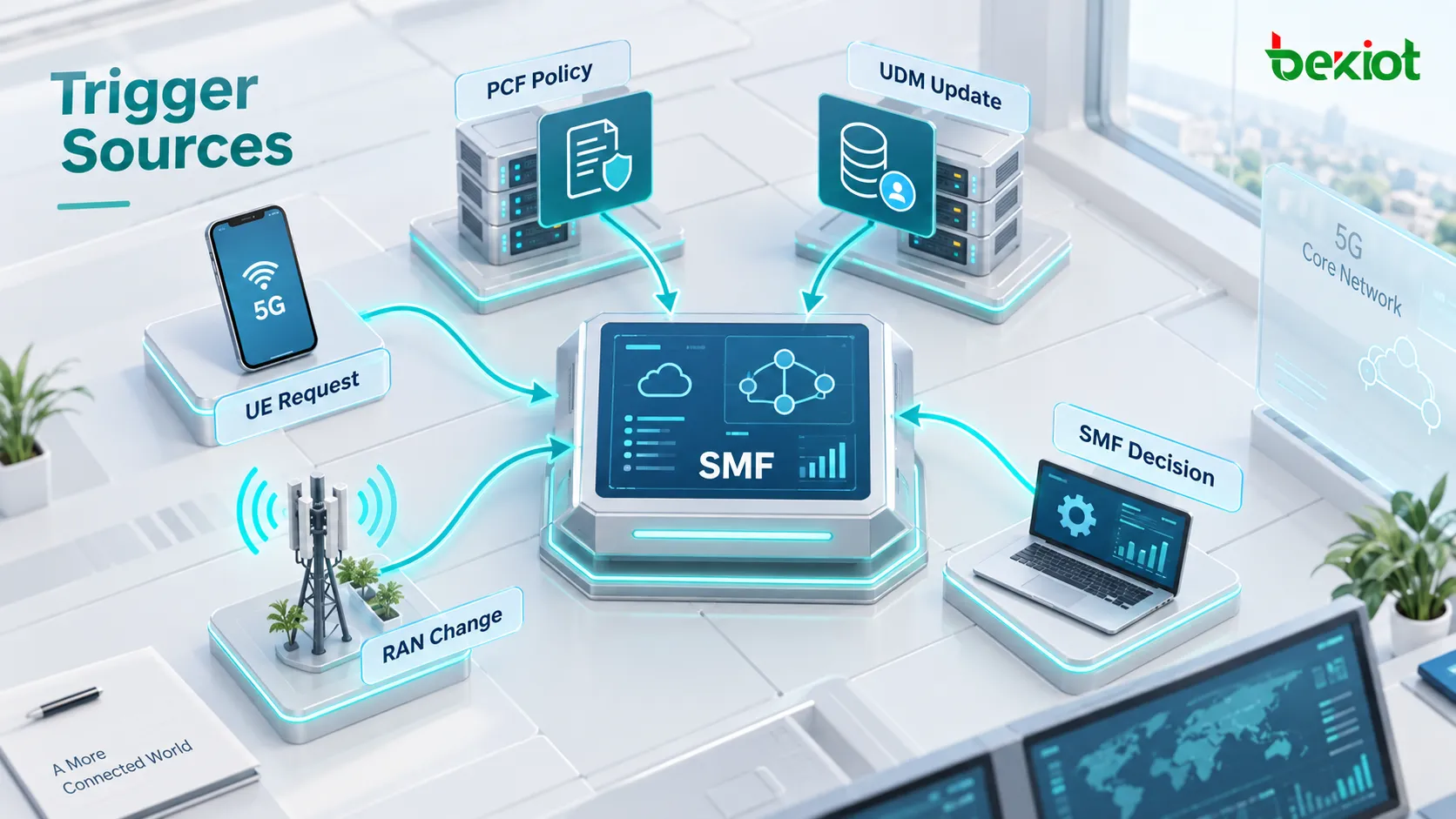

Diagrama conceptual de eventos UE, PCF, UDM, SMF e RAN que levam à modificação de sessão PDU
As relações são conceptuais. Informação UE e RAN chega ao SMF pelos procedimentos AMF aplicáveis; as setas não representam interfaces diretas de todas as origens.

Modificação iniciada pelo UE: pedido, autorização e entrega

Considere uma sessão existente ilustrativa com ID 5. O UE pede tratamento diferente para tráfego selecionado, incluindo a operação de filtro de pacotes e a informação QoS aplicáveis. O ID é um exemplo, não reservado. O pedido não cria outra sessão nem demonstra que a rede rádio consegue admitir os recursos solicitados.

  1. Receber o pedido. A mensagem de gestão do UE passa pela rede de acesso e AMF. O AMF invoca Nsmf_PDUSession_UpdateSMContext para o contexto SM existente.

  2. Determinar a alteração autorizada. O SMF avalia usando subscrição, política e procedimentos de controlo da implementação. Interage com PCF quando o procedimento dinâmico o exigir.

  3. Preparar as atualizações afetadas. O SMF determina se a QoS do UE, os recursos de acesso e as regras UPF precisam de mudar. O valor pedido e o autorizado final devem continuar distinguíveis no registo.

  4. Entregar e conciliar resultados. O AMF transmite a informação N1 e N2 aplicável. O SMF processa os resultados e executa atualizações posteriores necessárias.

Para inspeção de rastos de serviço, TS 29.502 define este recurso de modificação sob a raiz API Nsmf_PDUSession. É um modelo de caminho, não um pedido executável completo; versão API, autoridade, autorização e corpo dependem da implementação.

Atualizar um contexto SM existente
POST {apiRoot}/nsmf-pdusession/{apiVersion}/sm-contexts/{smContextRef}/modify

Quando a rede envia PDU SESSION MODIFICATION COMMAND, um UE que aceita responde com PDU SESSION MODIFICATION COMPLETE. O diagrama de fase 2 da TS 23.502 usa a etiqueta descritiva «Command Ack»; a descodificação deve utilizar o tipo real de mensagem NAS 5GSM da TS 24.501. Uma resposta HTTP do serviço de atualização não substitui essa evidência NAS.

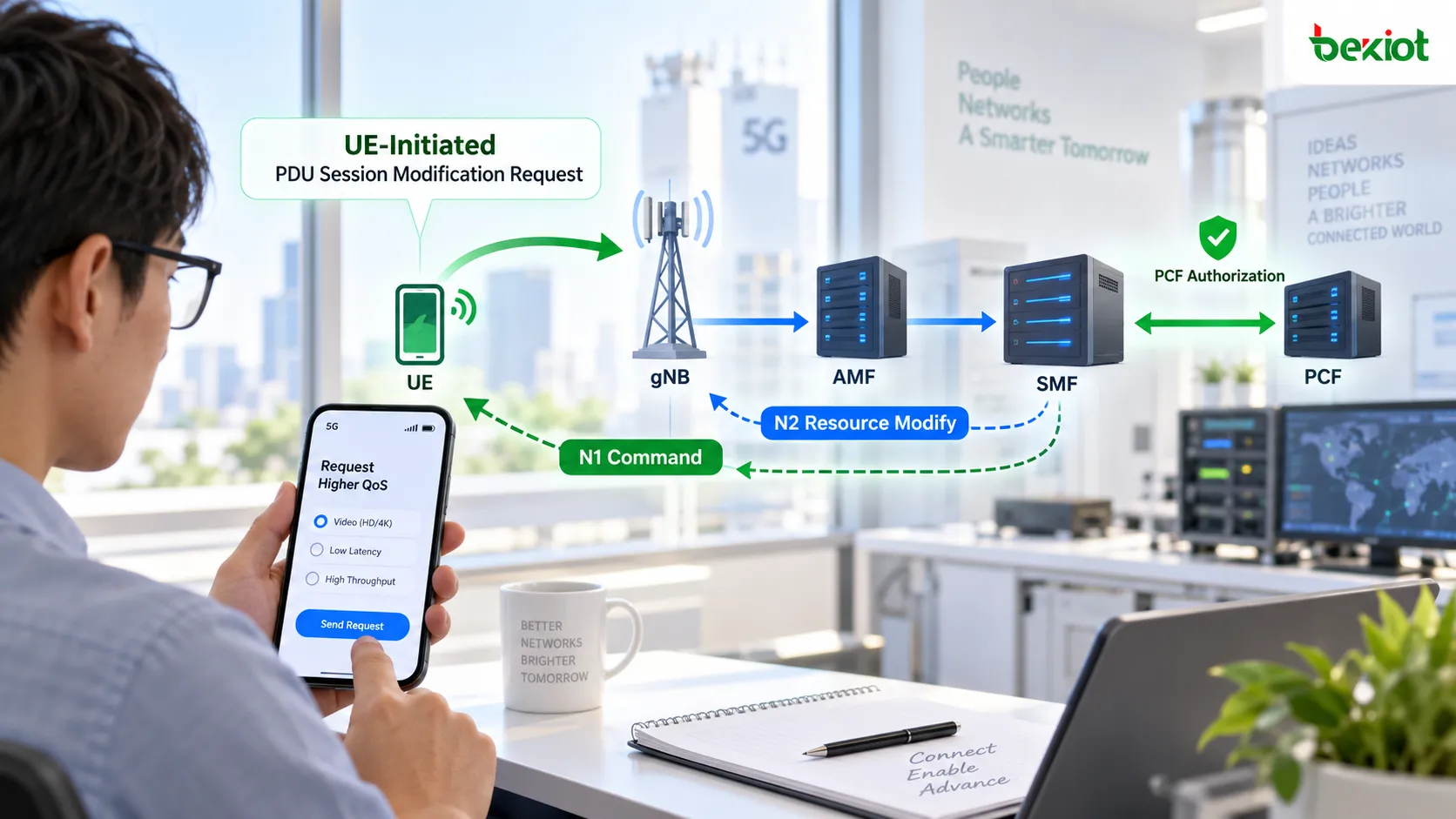

Modificação QoS pedida pelo UE ilustrativa, com funções de UE, gNB, AMF, SMF e PCF
O ecrã e as setas ilustram o conceito, não um comando normalizado do telefone nem uma sequência completa de pacotes. Conteúdo de gestão N1 e informação N2 passam pelo AMF; a participação PCF depende da política.

Modificação desencadeada pelo PCF: definir o limite de taxa

Uma mudança de política pode começar sem pedido UE. Por exemplo, a política do operador pode reduzir a Session-AMBR descendente autorizada para 10 Mbps após uma condição de utilização. É um exemplo hipotético, não um valor predefinido 3GPP nem um resultado medido. Deteção e comunicação de utilização devem ser estabelecidas separadamente.

O PCF comunica a decisão ao SMF pela associação existente. O SMF traduz para parâmetros e regras aplicáveis. Antes de examinar pacotes, identifique o parâmetro: «reduzir para 10 Mbps» é incompleto sem direção, âmbito e classe de tráfego.

ElementoSignificado na investigaçãoErro comum
QFIIdentifica um fluxo QoS dentro de uma sessão PDU.Tratar o identificador como prioridade ou taxa de bits.
5QIIdentifica um conjunto de características QoS.Interpretar 5QI como limite numérico de débito.
GFBR e MFBRParâmetros direcionais de taxa de fluxo para fluxos QoS GBR.Aplicá-los indiscriminadamente a todos os fluxos não GBR.
Session-AMBRLimite agregado dos fluxos QoS não GBR da sessão, com valores ascendentes e descendentes separados.Considerá-lo uma quota individual por fluxo ou incluir GBR na mesma comparação.
QERRegra PFCP usada pelo UPF para aplicar a QoS pertinente.Assumir que um ID QER é um QFI ou que uma QER alterada cobre automaticamente todo o tráfego pretendido.

No exemplo, compare a Session-AMBR descendente autorizada com as regras instaladas relevantes e o tráfego descendente não GBR agregado. A velocidade mostrada por uma aplicação isolada não basta. Classificação dos pacotes, outros fluxos da sessão, cálculo de médias e ponto de medição afetam a comparação.

O SMF comunica resultados de aplicação pelo procedimento de controlo pertinente. Uma confirmação de receção nunca deve ser registada como prova de que UE, RAN e UPF aplicaram todos a decisão.

Ler N1, N2 e N4 como percursos separados

N1: parâmetros UE de gestão de sessão

N1 é o ponto de referência UE–AMF; UE e SMF tratam o conteúdo NAS de sessão, retransmitido pelo AMF. Inspecione operações reais de regras QoS e descrições dos fluxos no comando, seguidas da resposta UE. Uma seta SMF–UE representa normalmente comunicação lógica, não uma ligação direta de transporte.

N2: recursos da rede de acesso

N2 liga AMF e acesso. O SMF fornece informação de sessão para transmissão pelo AMF. Se os recursos mudarem, examine o NGAP e QFI aceites ou rejeitados. O sucesso de um fluxo não deve esconder a rejeição de outro. Falha total N2 difere de sucesso parcial; acompanhe a causa e as ações seguintes do SMF.

N4: regras UPF

N4 usa PFCP entre SMF e UPF. Examine as alterações pedidas e Cause da resposta, incluindo rejeição ou aceitação parcial quando aplicável. Siga a regra de deteção do tráfego e as regras associadas de aplicação e encaminhamento, não uma QER sem relação isoladamente.

Modificação de sessão PFCP e modificação de sessão PDU são procedimentos diferentes. Uma atualização N4 pode participar numa alteração mais ampla ou ocorrer por outros motivos de controlo do plano de utilizador. Nem todas exigem novas trocas nos três percursos. TS 23.502 inclui atualizações condicionais e vários pontos possíveis N4; «N4, depois N2, depois N1» não é universal.

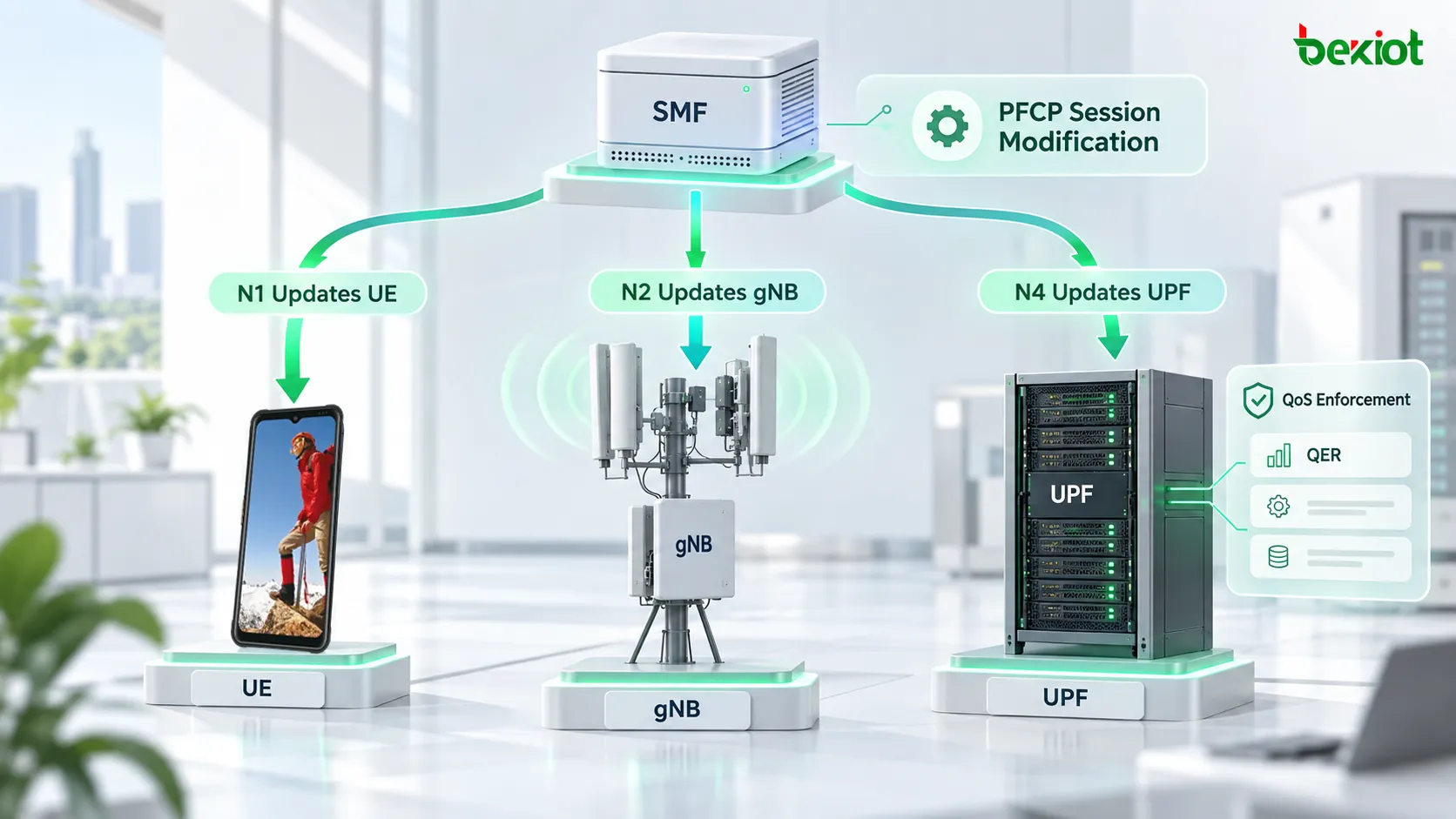

Comparação conceptual de parâmetros UE, recursos gNB e aplicação de regras UPF
A figura agrupa três responsabilidades. AMF retransmite gestão N1 e informação N2; PFCP aplica-se apenas a N4. As setas não impõem ordem nem indicam mudança das três vias em todos os casos.

Verificar com rasto correlacionado e teste de tráfego

Uma sessão pode continuar a passar dados após atualização QoS incompleta. A conectividade informa pouco sobre a instalação correta da política. Registe primeiro valores esperados antes e depois e encontre a primeira divergência entre intenção e execução.

Ponto de verificaçãoEvidência a preservarInvestigação seguinte se incoerente
Desencadeador e autorizaçãoPedido ou notificação inicial; referência de sessão; valores pedidos e autorizados.Associação errada, subscrição desatualizada ou autorização rejeitada.
Tradução SMFParâmetros UE, RAN e UPF que o SMF pretendia alterar.Tradução ausente, âmbito incorreto ou atualização esperada nunca gerada.
Execução UPF, se necessáriaTransação PFCP e Cause; IDs afetados; classificação e aplicação instaladas.Atualização rejeitada, UPF errado, tráfego sem correspondência ou associações incorretas.
Execução de acesso, se necessáriaResultado NGAP e QFI aceites/rejeitados com causas.Limites de admissão ou recursos e tratamento incompleto da falha parcial.
Sincronização UE, se necessáriaComando entregue, resposta NAS, retransmissões e contexto UE resultante.Falha de entrega, parâmetros rejeitados ou diferenças de contexto não resolvidas.
Serviço observadoTráfego controlado antes e depois, com direção, classificação, carga e tempos registados.Incompatibilidade de medição, outro estrangulamento ou aplicação a outro conjunto de tráfego.

Para testar um limite, gere carga oferecida suficiente e documente a contagem. Separe GBR e não GBR, não misture sessões distintas e use um intervalo adequado ao comportamento de controlo. Uma rajada breve acima do alvo difere de excesso agregado sustentado. Da mesma forma, débito baixo com rádio degradada não prova que o limitador pretendido está ativo.

Quando RAN rejeita alguns QFI, veja como SMF alinha a sessão restante e o contexto UE. Não transforme falha parcial em falha automática de toda a sessão, nem sucesso genérico em aceitação de todos os fluxos. Preserve as transações antes de repetir, para que a recuperação não esconda o defeito original.

Perguntas frequentes

Uma modificação QoS normal exige novo endereço IP?

Uma alteração limitada a regras QoS ou taxas não exige, por si só, novo IP para a sessão IP PDU existente. Se o endereço mudar, investigue outro procedimento, como restabelecimento ou continuidade de sessão.

Um 5QI autorizado garante o tempo de resposta da aplicação?

Não. As características descrevem o tratamento no percurso 5G pertinente. Processamento da aplicação e redes além do UPF podem acrescentar atraso. Se a modificação estiver verificada e a aplicação continuar lenta, meça esses segmentos em vez de mudar repetidamente a QoS.

Como testar várias atualizações de política próximas?

Guarde cada valor pretendido e a cronologia efetiva das transações. Uma decisão posterior pode substituir o valor antes esperado. Numa reprodução controlada, isole uma mudança quando viável e repita depois o cenário acordado de sobreposição. Não compare tráfego atual com uma fotografia de política desatualizada.
