Concluir a instalação de um telefone à prova de explosão não significa automaticamente que o ponto de comunicação esteja pronto para entrega. Um telefone firmemente fixado na parede, exibido como online na rede e produzindo áudio ao retirar o monofone do gancho apenas confirma que algumas condições básicas estão funcionando. Em plantas químicas, instalações de petróleo e gás, minas, terminais de armazenamento e outras áreas classificadas, a aceitação adequada em campo também precisa confirmar que instalação, cabeamento, chamadas reais, roteamento de emergência e integração do sistema operam conforme o projeto.

O objetivo desses testes não é repetir a certificação de proteção contra explosão do produto. É verificar se a instalação em campo e a configuração do sistema não comprometeram as condições previstas de instalação, ao mesmo tempo em que se confirma que o telefone pode ser localizado, operado e ouvido com clareza no ambiente real de trabalho e que as chamadas de emergência chegam ao destino correto. Por isso, os testes após a instalação devem ir além de uma simples verificação de discagem e conexão e seguir um processo estruturado que inclua inspeção da instalação, verificações de comunicação, teste de voz em campo, teste do caminho de chamada de emergência, teste de integração e verificação de condições anormais.

Por que a instalação deve ser verificada antes da primeira chamada de teste?

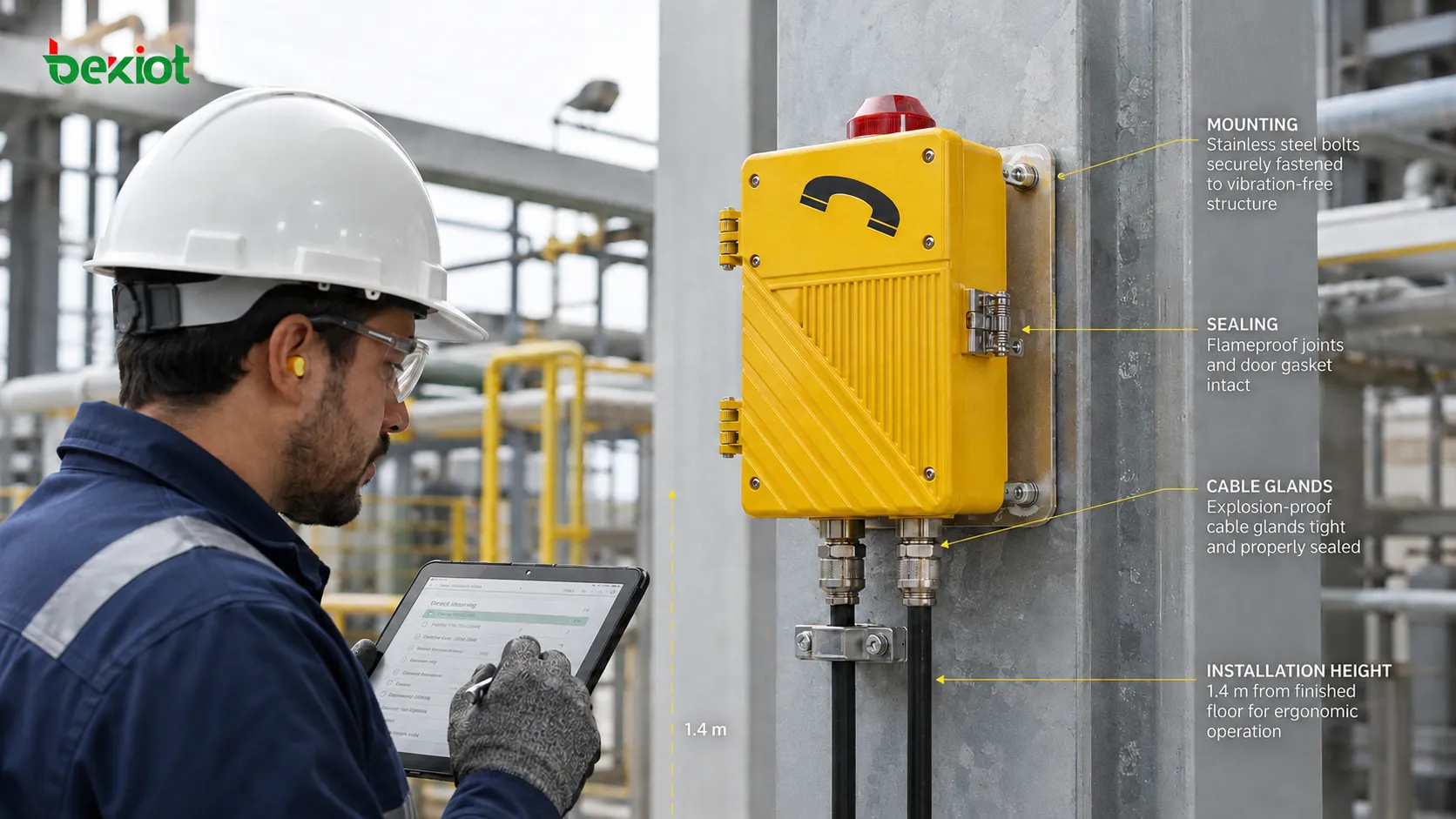

A aceitação em campo normalmente deve começar pela instalação física e pelo estado do equipamento. Se a instalação estiver incorreta, um telefone que funcione temporariamente ainda não pode ser considerado pronto para operação de longo prazo. Primeiro, confirme se a unidade está firmemente fixada e se a parede, coluna ou estrutura de suporte não apresenta folgas evidentes. A orientação de montagem deve seguir o projeto e os requisitos do produto. A altura de instalação também deve ser avaliada do ponto de vista do usuário, principalmente quando o pessoal utiliza luvas, roupas de proteção ou precisa alcançar rapidamente um botão de emergência. A ergonomia costuma ser negligenciada durante a aceitação, o que pode tornar uma operação de emergência desnecessariamente difícil.

As entradas de cabos são outro ponto importante de inspeção. Verifique prensa-cabos, elementos de vedação e tampões das entradas não utilizadas quanto a folgas, danos ou instalação incorreta. Cabos expostos não devem permanecer sob tensão ou compressão contínua nem em locais onde possam ser atingidos por máquinas. Placas de identificação, marcações de proteção contra explosão e etiquetas de advertência também devem permanecer claramente visíveis. Qualquer dano ao invólucro, fixador ausente, vedação anormal ou alteração das entradas de cabo identificada durante a instalação deve ser corrigida antes do início dos testes funcionais. Alguns dos problemas mais sérios de aceitação aparecem em pontos que inicialmente parecem normais, como um prensa-cabo apertado, mas com o anel de vedação deslocado, ou uma conexão de aterramento frouxa. Esses problemas podem não surgir durante um teste de chamada, mas podem causar falhas de confiabilidade mais tarde.

Até que ponto devem ser verificados alimentação, cabeamento e registro SIP?

Depois que a instalação física passa na inspeção, o próximo passo é confirmar as condições básicas de comunicação. As verificações exatas dependem de o telefone ser SIP ou analógico. Para um telefone SIP à prova de explosão, verifique se o equipamento recebeu o endereço IP correto, se a rede está acessível, se a alimentação PoE ou local está estável, se a conta SIP se registra corretamente e se a porta do switch, a VLAN e as políticas de rede relacionadas correspondem ao projeto.

Ver o status “Online” na plataforma de gerenciamento não é suficiente. O registro bem-sucedido apenas confirma que a comunicação básica foi estabelecida entre o terminal e o servidor SIP. Isso não comprova que o roteamento de números, a mídia bidirecional ou as funções reais de serviço estão corretas. Em instalações industriais, um telefone SIP pode se registrar normalmente e ainda assim retornar “404 Not Found” ou apresentar timeout ao realizar uma chamada devido a plano de discagem incorreto, prefixos do número chamado ou configuração inadequada da tabela de rotas. Portanto, o registro é apenas o primeiro passo e deve ser seguido por testes de chamadas reais.

Para telefones analógicos à prova de explosão, verifique as conexões de linha, alimentação da linha, discagem, toque e conectividade com o PBX, gateway analógico ou outros equipamentos de comutação. Linhas analógicas de longa distância também exigem atenção à polaridade, casamento de impedância e atenuação, pois a perda de sinal em longos trechos de cabo pode afetar a qualidade da chamada.

Quando o projeto inclui vários telefones, esta também é uma boa etapa para verificar se os IDs dos equipamentos, números de telefone e locais físicos correspondem. Um problema comum em campo é o telefone funcionar corretamente, mas estar associado ao local ou número errado no sistema de backend. Durante uma emergência, essa divergência pode atrasar a identificação do ponto de chamada pelo operador. Por isso, deve ser mantida uma tabela de correspondência equipamento-número-local e conferida item por item durante a aceitação.

Por que os testes de chamadas devem ser feitos nos dois sentidos?

A aceitação do telefone muitas vezes é simplificada para “fazer uma chamada do campo e confirmar que conectou”. Isso testa apenas parte do caminho de chamada. Um procedimento mais completo deve verificar tanto chamadas de saída do campo quanto chamadas de entrada da sala de controle.

• Faça uma chamada de saída do telefone à prova de explosão para a sala de controle ou console de despacho;

• Ligue para o telefone de campo a partir do console de despacho;

• Verifique se o toque e qualquer indicação sonora ou visual externa funcionam corretamente;

• Confirme a operação confiável ao retirar e recolocar o monofone no gancho e ao usar o teclado;

• Confirme transmissão de voz bidirecional clara;

• Verifique se o número de telefone e a localização de campo corretos são exibidos.

Se o sistema passar por um IP PBX, SBC, gateway de voz ou várias zonas de rede, verifique se o caminho real da mídia não apresenta áudio unidirecional, ausência de áudio, atraso excessivo ou interrupção da chamada. Em telefones SIP, sinalização bem-sucedida e transporte de mídia bem-sucedido são questões distintas. Um dispositivo pode se registrar normalmente e enviar um INVITE com sucesso, mas problemas em roteamento RTP, NAT, ACL ou no caminho da mídia ainda podem resultar em uma chamada conectada sem áudio utilizável. Portanto, a aceitação deve se basear no desempenho real da voz bidirecional. Recomenda-se realizar pelo menos três testes de chamadas de entrada e saída, preferencialmente com usuários diferentes para reduzir viés de percepção individual.

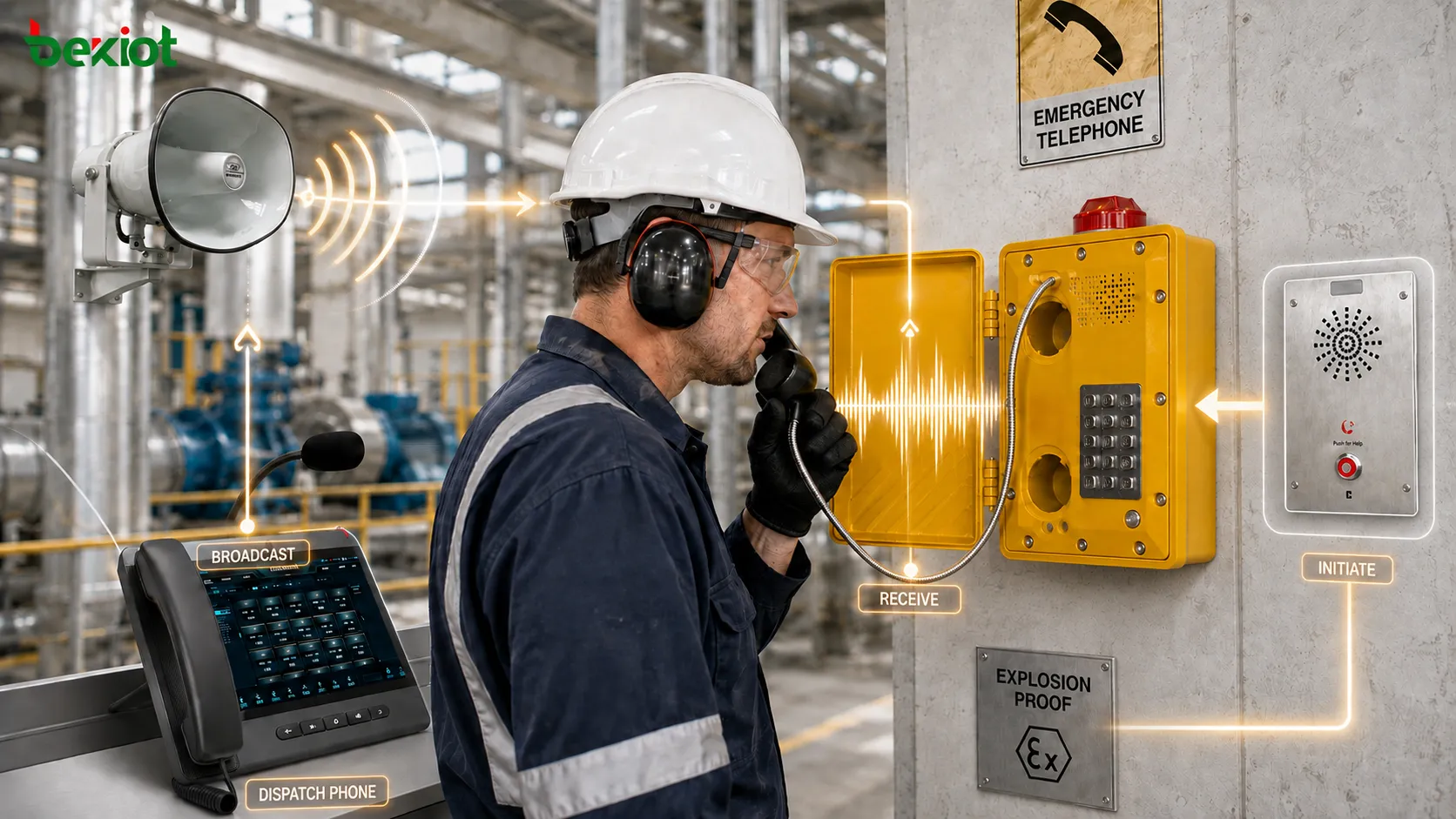

Como testar o desempenho de voz em áreas de alto ruído?

Essa é uma das partes mais frequentemente negligenciadas na aceitação de telefones à prova de explosão. Áudio claro durante uma parada ou quando equipamentos próximos estão inativos não comprova que o telefone continuará utilizável em condições normais de produção. Compressores, bombas, ventiladores, transportadores e máquinas de grande porte podem alterar significativamente o ambiente acústico quando entram em operação.

Sempre que possível, deve-se realizar uma chamada real em condições próximas do ruído normal de operação. O teste deve avaliar mais do que a simples presença de áudio. Também deve verificar:

• se o usuário em campo consegue entender claramente o operador;

• se o operador consegue entender a fala do usuário em campo;

• se a captação do microfone é dominada pelo ruído de fundo;

• se o volume do monofone é suficiente para o nível de ruído ambiente;

• se há microfonia, distorção, áudio intermitente ou eco perceptível;

• se o telefone ainda pode ser operado usando capacete e luvas de proteção.

Em áreas extremamente ruidosas, o resultado do teste pode exigir alterações no projeto do sistema. O telefone pode precisar ser afastado da principal fonte de ruído ou instalado em uma cabine acústica, complementado por uma corneta externa à prova de explosão ou alarme sonoro e visual, ou substituído por um terminal mais adequado ao ambiente, como um modelo com microfone com redução de ruído ou alto-falante de maior potência. Se o equipamento instalado não atender às condições reais de operação, o problema deve ser identificado e corrigido antes da entrega, e não depois que os usuários começarem a relatar dificuldades de comunicação.

Por que não basta testar apenas o botão de emergência?

Se o telefone à prova de explosão possui uma função de chamada de emergência com um toque, a aceitação deve testar todo o caminho da chamada em vez de apenas confirmar que o botão responde. Depois de pressionar o botão de emergência, verifique se a chamada chega ao console de despacho, sala de controle ou posto de plantão previsto e confirme se o número de telefone, nome do dispositivo e localização física são identificados corretamente.

Um teste significativo de chamada de emergência também deve verificar:

• se uma rota de reserva é utilizada caso o primeiro posto de atendimento não responda, por exemplo transferindo para outra estação de trabalho ou dispositivo móvel;

• se o console de despacho mostra o ponto de chamada correto, incluindo nome do dispositivo, área e número de identificação;

• se a chamada de emergência recebe a prioridade prevista e, quando projetado, pode interromper chamadas normais;

• se a chamada é gravada com um registro completo do evento;

• se são acionados os alarmes sonoros e visuais necessários ou outras integrações, como ativação de câmera ou sistema de sonorização;

• se os registros do evento permanecem disponíveis após o incidente para auditoria e rastreabilidade.

Se o botão de emergência consegue realizar uma chamada, mas ela simplesmente termina quando o primeiro destino não atende, o caminho de comunicação de emergência ainda está incompleto do ponto de vista da aceitação de engenharia. Alguns projetos usam roteamento sequencial ou cíclico para que uma chamada de emergência não atendida passe automaticamente para um segundo ou terceiro destino até alguém responder. Quando essa lógica estiver especificada, toda a sequência de roteamento deve ser testada, e não apenas o primeiro destino.

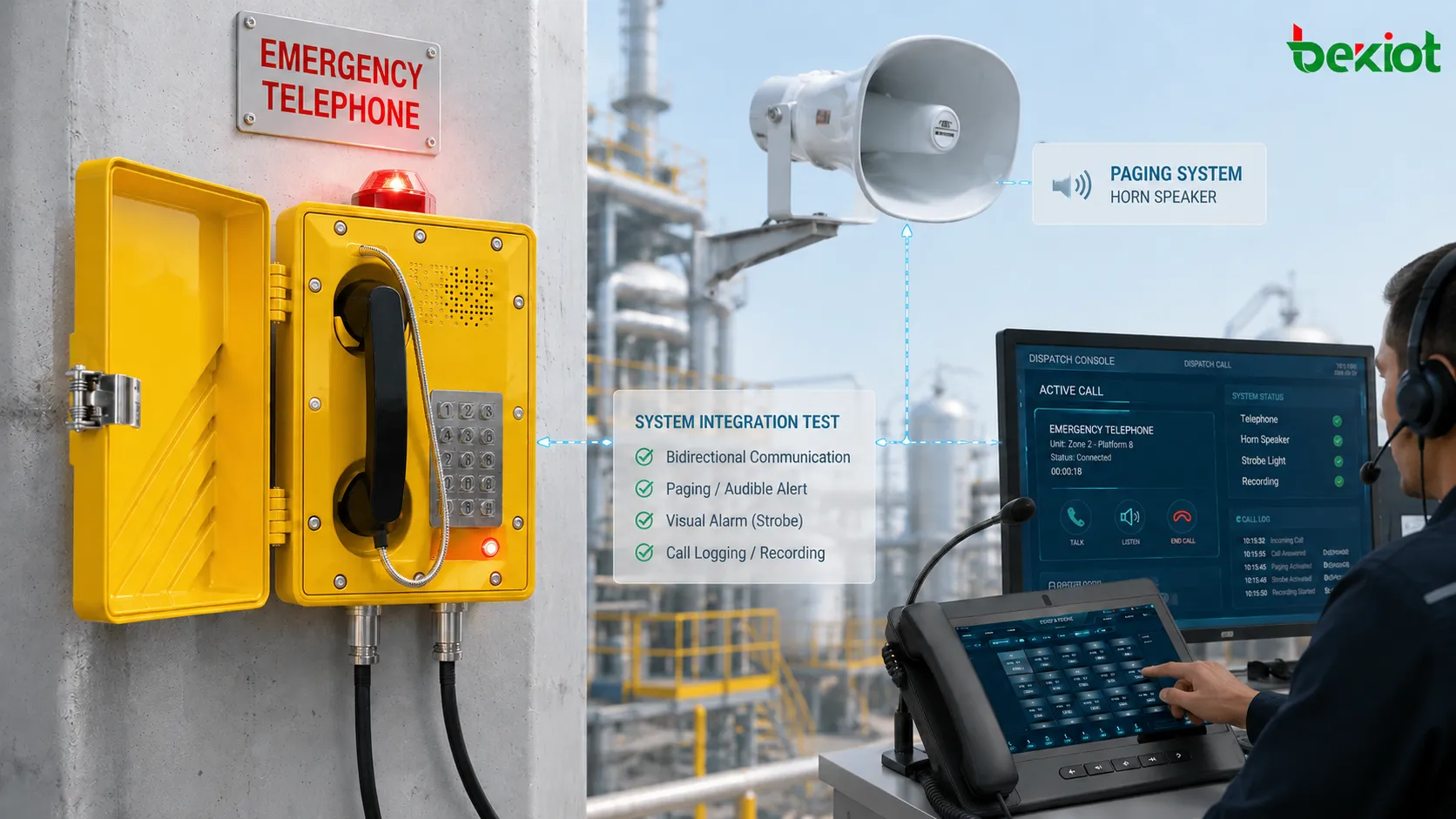

Como verificar a integração com sistemas de despacho, sonorização e alarme?

Telefones à prova de explosão são cada vez mais implantados como parte de um sistema mais amplo de comunicações industriais, e não como dispositivos independentes. Muitos projetos os conectam a plataformas de despacho, sistemas de gravação, sistemas de sonorização pública, videomonitoramento ou plataformas de alarme; por isso, essas interfaces também devem ser verificadas após a instalação.

Por exemplo, pressionar o botão de emergência pode precisar abrir automaticamente a localização no console de despacho. As chamadas podem precisar ser gravadas automaticamente, enquanto algumas aplicações exigem que o operador faça um anúncio pelo sistema de sonorização na área ao redor usando a mesma plataforma de despacho. Essas funções são melhor testadas como parte de uma sequência operacional real do que clicando separadamente em cada função do software.

Pode-se simular um cenário simples: um usuário em campo faz uma chamada de emergência pelo telefone à prova de explosão, o operador atende e confirma a localização, consulta informações relacionadas, como a imagem de uma câmera próxima, e depois faz um anúncio pelo sistema de sonorização ou alerta outra equipe. Isso verifica telefone, rede, servidor, software de despacho e interfaces de integração como um fluxo de trabalho completo. Qualquer atraso de integração, informação ausente ou dificuldade operacional deve ser registrado no relatório de aceitação e corrigido antes da entrega final.

Devem ser testados cenários de falha de rede, energia e equipamentos?

Testes funcionais básicos podem ser suficientes para um telefone comum de escritório. Porém, se um telefone à prova de explosão fizer parte de um sistema de comunicação de segurança ou emergência, testar apenas em condições normais pode não ser suficiente. Quando o projeto inclui alimentação de reserva por UPS, redes duplas, servidores SIP redundantes, rotas alternativas de chamada ou outros mecanismos de resiliência, essas funções devem ser verificadas durante a aceitação, em vez de esperar uma falha real revelar que a configuração não funciona.

Dependendo do projeto do sistema, os testes podem incluir:

• se o telefone muda para um servidor SIP de reserva quando o servidor principal fica indisponível e se o tempo de comutação atende aos requisitos do projeto;

• se a comunicação permanece disponível depois da falha de um enlace de rede principal, por exemplo por uma rota secundária ou reserva 4G;

• por quanto tempo o UPS consegue manter a operação após a perda da alimentação da rede elétrica e se essa duração atende ao requisito de projeto;

• se chamadas não atendidas no posto principal de despacho são transferidas para um posto de plantão de reserva ou telefone celular;

• se a plataforma de gerenciamento gera um alarme de equipamento quando o telefone fica offline, permitindo que a equipe de manutenção detecte a falha rapidamente.

Nem todo projeto exige testes completos de injeção de falhas. O escopo deve ser definido pelo projeto do sistema e pelos requisitos de aceitação em campo. No entanto, se redundância ou comutação por falha estiverem explicitamente previstos, devem ser demonstrados antes da entrega. Por exemplo, desconectar a rede do servidor SIP principal e verificar se o telefone se registra automaticamente no servidor de reserva e restabelece chamadas normais em poucos segundos pode revelar problemas de configuração antes que se tornem falhas operacionais.

Quais registros devem ser mantidos durante os testes de aceitação em campo?

A documentação é uma das partes mais frequentemente negligenciadas da aceitação. Em projetos com dezenas ou até centenas de telefones industriais, uma frase como “todas as unidades foram testadas com sucesso” tem pouco valor para a manutenção futura. Um registro prático de aceitação pode incluir:

Os registros de aceitação são úteis para muito mais do que a aprovação final do projeto. Se um telefone apresentar uma falha posteriormente, a equipe de manutenção pode consultar os parâmetros de rede, a localização, o número de telefone e o estado funcional registrados na entrega. Isso facilita determinar se o problema é causado pelo terminal, por alterações no cabeamento ou por uma mudança posterior na configuração do sistema. Idealmente, os registros devem ser armazenados eletronicamente e vinculados ao sistema de manutenção ou gestão de ativos da planta para criar um histórico rastreável do equipamento.

Do ponto de vista da engenharia de campo, o objetivo da aceitação após a instalação pode ser resumido em uma frase: não basta comprovar que o telefone consegue se conectar; também é necessário comprovar que o equipamento pode cumprir sua função de comunicação prevista no local real, sob as condições reais de ruído, pelo caminho de chamada exigido e durante as condições anormais contempladas no projeto do sistema.
