As comunicações em minas enfrentam um desafio fundamental: quando as frentes de lavra avançam, a cobertura sem fio muda, equipamentos locais falham, a energia é interrompida ou ocorre um acidente, o pessoal subterrâneo ainda consegue alcançar um ponto de comunicação claramente definido e contatar sem demora o centro de despacho na superfície? É nesse cenário que o telefone à prova de explosão para mineração desempenha um papel além do de um telefone fixo comum. Ele se torna um ponto fixo de comunicação de segurança dentro do sistema de comunicações subterrâneo: sua localização é conhecida, o terminal permanece permanentemente disponível no local, seu número pode ser associado a uma área específica e ele pode fornecer uma rota de voz complementar às comunicações móveis sem fio.

Por isso, o valor de segurança de um telefone à prova de explosão para mineração não deve ser avaliado apenas pela classificação de proteção contra explosão, resistência do invólucro ou capacidade de realizar uma chamada. Uma avaliação mais útil é saber se ele oferece três formas de certeza operacional: o ponto de comunicação permanece disponível, na medida do razoavelmente possível, quando ocorrem condições anormais; o centro de despacho identifica imediatamente a origem da chamada; e o pessoal consegue alcançar o posto correto de controle ou emergência sem procedimentos complexos de discagem.

Quais problemas de comunicação as minas subterrâneas realmente precisam resolver?

Minas subterrâneas apresentam um ambiente de comunicação muito diferente de edifícios comuns. Túneis são longos e ramificados, as frentes de lavra se deslocam continuamente, e formações rochosas, máquinas pesadas e estruturas metálicas podem afetar as condições de comunicação. Mesmo quando a mina possui uma rede sem fio, não se pode pressupor que a qualidade de cobertura será idêntica em todos os locais e momentos. O serviço sem fio também depende de estações base, antenas, infraestrutura de transmissão, energia e terminais móveis. A falha de qualquer um desses elementos pode reduzir a capacidade de comunicação em parte da mina.

Outra limitação é que os terminais sem fio se deslocam com o pessoal. Um rádio pode não ter sido levado, a bateria pode estar descarregada, o equipamento pode estar danificado, o canal pode estar ocupado ou um trabalhador ferido pode não conseguir operá-lo com facilidade. Esses problemas podem não ser evidentes durante a produção normal, mas um plano de comunicação de emergência não deve depender inteiramente da suposição de que cada trabalhador sempre possui um terminal sem fio plenamente funcional.

Portanto, as comunicações de segurança da mina precisam responder a uma pergunta mais básica: quando a comunicação móvel se torna incerta, ainda existem pontos fixos de comunicação claramente identificados no subsolo que o pessoal sabe localizar e pode usar imediatamente? Essa é a principal razão pela qual os telefones fixos para mineração continuam tendo valor.

Por que ainda são necessários pontos fixos de comunicação ao lado dos sistemas sem fio?

Telefones fixos e comunicações sem fio não devem ser tratados como tecnologias concorrentes. Os sistemas sem fio são adequados para manter contato com o pessoal enquanto ele se desloca pela mina, enquanto os telefones fixos oferecem algo diferente: um ponto de comunicação conhecido que permanece em uma localização crítica. Portanto, os dois cumprem funções de segurança distintas.

Por exemplo, um terminal sem fio é mais conveniente para equipes de inspeção que percorrem túneis. Porém, em câmaras elétricas, salas de bombas, pontos de transporte, áreas próximas às frentes de lavra, locais de refúgio e postos permanentemente ocupados, um ponto fixo oferece outra vantagem. Ele não desaparece quando um trabalhador se afasta, sua localização não muda continuamente e os usuários não precisam retirar ou carregar um terminal pessoal antes de utilizá-lo.

As comunicações fixas também fornecem algo que terminais móveis nem sempre conseguem oferecer com a mesma certeza: localização conhecida. Quando o centro de despacho na superfície recebe uma chamada de um telefone fixo, o ramal ou a identidade do terminal pode ser associado a uma localização subterrânea específica. O operador deve conseguir ver se a chamada veio de um determinado nível, túnel, câmara de equipamentos ou área operacional, em vez de primeiro perguntar: “Onde você está?”.

O verdadeiro valor de um telefone à prova de explosão para mineração é, portanto, a certeza que ele introduz: localização conhecida do equipamento, número conhecido, destino conhecido e método consistente de operação. Quanto mais complexo o ambiente de emergência, mais importante essa certeza pode se tornar.

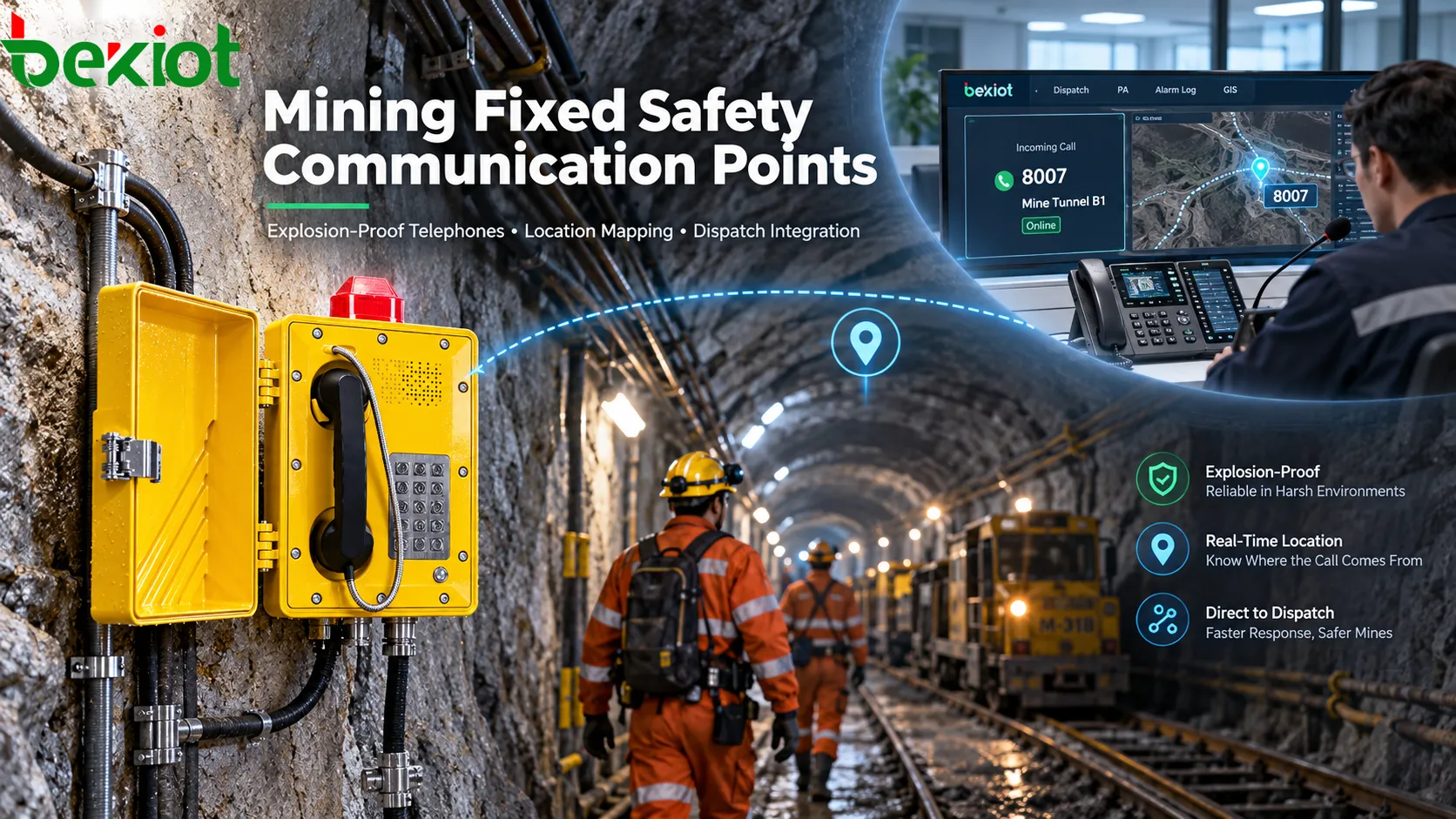

Como um telefone de mineração pode se tornar um ponto de comunicação resiliente, com localização conhecida e acesso direto ao despacho?

Simplesmente instalar um telefone à prova de explosão em uma parede subterrânea não o transforma automaticamente em um ponto de comunicação de segurança. Para cumprir essa função, a instalação deve oferecer três capacidades ao mesmo tempo: resiliência das comunicações, identificação da localização e acesso direto ao despacho.

Resiliência: não colocar todos os caminhos de comunicação atrás do mesmo ponto de falha

Resiliência não significa que um telefone nunca possa ser danificado em um acidente. Significa que o sistema deve ser projetado para que uma única falha não elimine desnecessariamente todas as opções de comunicação de uma área inteira. Telefones fixos podem usar um método de acesso independente dos terminais móveis sem fio e, dependendo do projeto da mina, contar com alimentação de reserva, rotas de transmissão protegidas, equipamentos centrais de comutação redundantes ou outros métodos de comunicação de reserva.

Se dezenas de telefones subterrâneos dependem de um único equipamento central, um único enlace de subida e uma única fonte de energia, sem rota alternativa, uma falha central pode tornar todos esses terminais indisponíveis ao mesmo tempo. O valor de segurança de um sistema telefônico de mineração depende, portanto, não apenas da quantidade de terminais instalados, mas também de o caminho completo de comunicação conter ou não pontos únicos de falha evidentes.

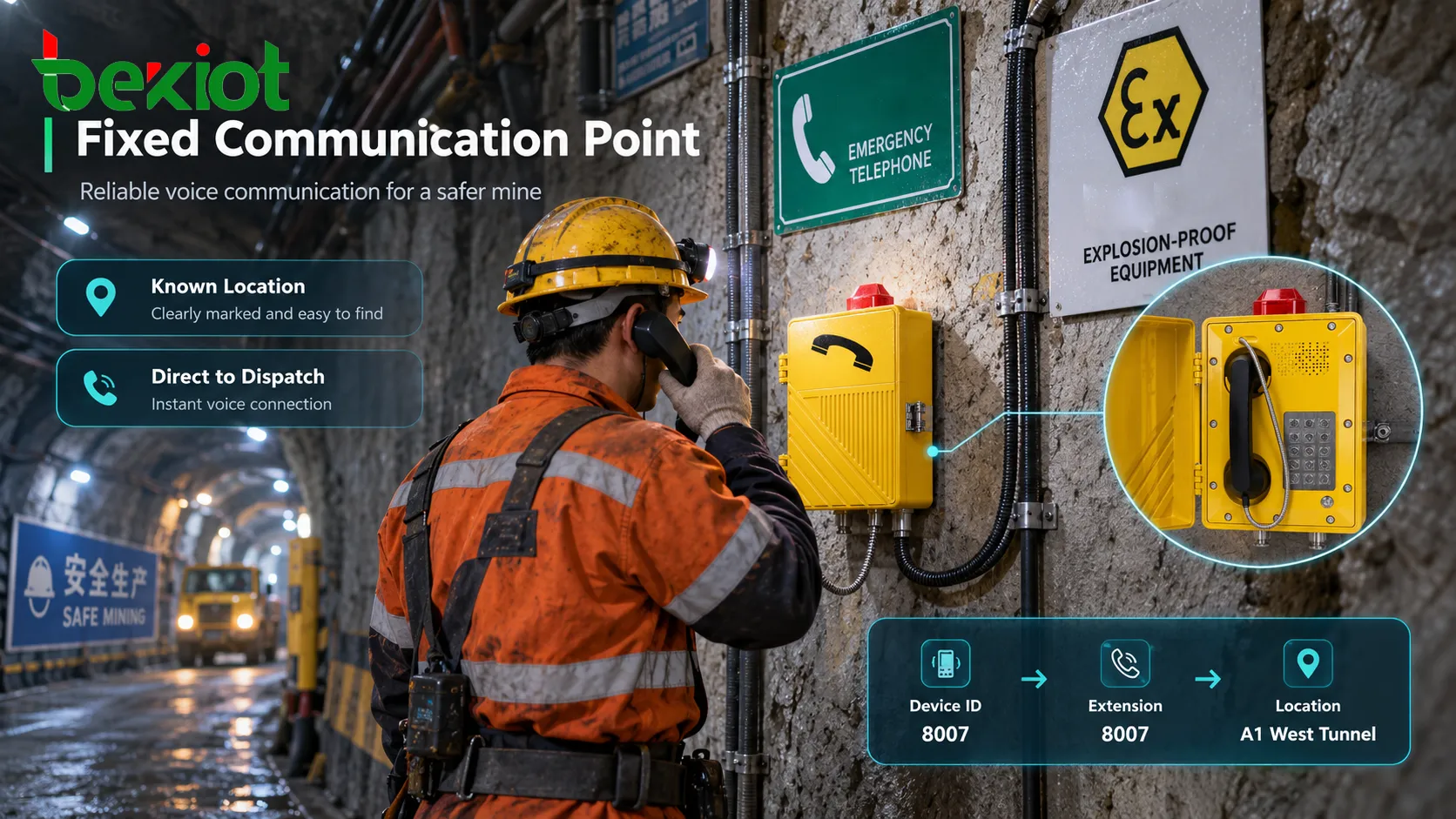

Conhecimento de localização: a identidade do telefone deve estar vinculada à localização subterrânea

Uma das maiores vantagens de um telefone fixo é que seu local de instalação pode permanecer claramente definido. O sistema deve, portanto, manter uma relação coerente de ativos, como:

ID do dispositivo → Número do telefone → Local de instalação → Linha ou porta de rede → Nome exibido no console de despacho

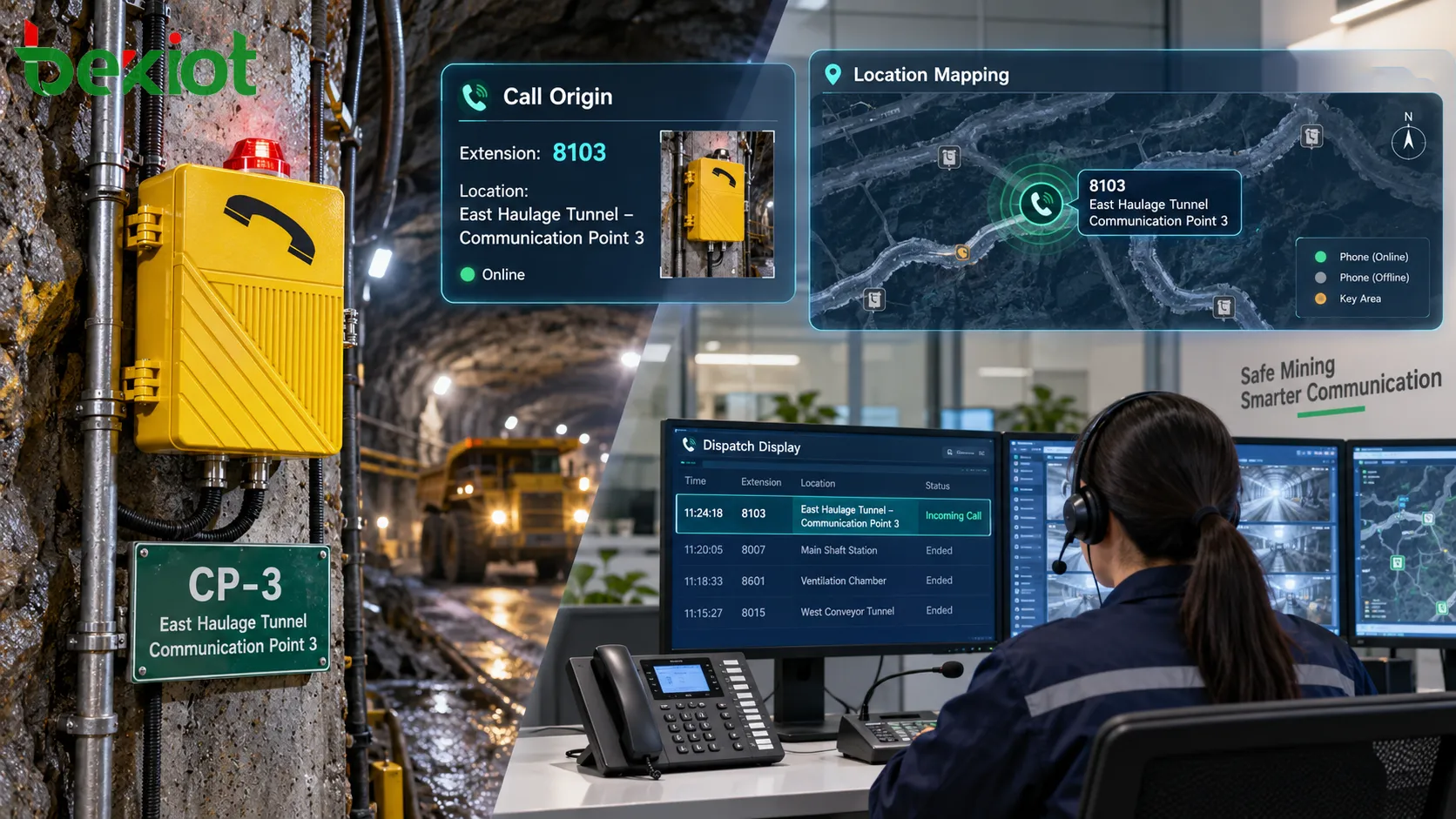

Por exemplo, quando uma chamada chega ao console de despacho, a tela idealmente deve mostrar mais do que um ramal como “8103”. Esse número deve ser associado a uma localização clara, como “Túnel de Transporte Leste – Ponto de Comunicação 3”. Mesmo que a pessoa que liga não consiga fornecer um relato verbal completo, o operador já tem uma indicação imediata da origem da chamada.

À medida que as frentes de lavra avançam, túneis são estendidos ou equipamentos são realocados, essas associações precisam ser atualizadas. Caso contrário, o telefone pode continuar funcionando eletricamente e perder uma de suas funções de segurança mais importantes: identificação confiável da localização.

Chamada direta ao despacho: comunicação de emergência não deve exigir discagem complexa

As comunicações de emergência em minas precisam ser rápidas e simples. Em locais críticos, o sistema pode ser projetado com chamadas de linha direta, destinos predefinidos, teclas de emergência ou outra lógica de chamada rápida, para que o pessoal não precise lembrar números de ramal complexos antes de alcançar o centro de despacho na superfície ou um posto de controle designado.

O lado de despacho também deve definir prioridade de chamadas, roteamento sem resposta, gravação e o fluxo de acompanhamento necessário. Dessa forma, o telefone fixo se torna mais do que um dispositivo que realiza uma chamada; torna-se um ponto de entrada direto da área de trabalho subterrânea para o processo de despacho.

Como implementar uma solução fixa de comunicação subterrânea?

Para que os pontos fixos de comunicação de segurança funcionem como previsto, terminais telefônicos, locais de instalação, infraestrutura de transmissão e o sistema de despacho na superfície precisam ser projetados como um único sistema, em vez de comprados e implantados de forma independente.

O primeiro passo é determinar onde os pontos fixos são realmente necessários. O objetivo não deve ser distribuir telefones uniformemente apenas para aumentar a quantidade. Devem ter prioridade locais onde o pessoal trabalha ou passa regularmente, onde equipamentos importantes estão concentrados, onde o risco operacional é maior, onde um incidente precisa ser relatado rapidamente e onde a cobertura sem fio pode ser menos confiável. Áreas próximas às frentes de lavra, principais câmaras elétricas, estações de bombeamento, instalações de distribuição de energia, pontos de transporte e içamento, áreas de refúgio e postos importantes com pessoal devem ser avaliados de acordo com o layout da mina.

O segundo passo é escolher um caminho de comunicação adequado. Sistemas tradicionais podem usar cabeamento dedicado de comunicação conectado a uma central ou plataforma de despacho em superfície. Minas modernas podem utilizar redes IP industriais adequadamente projetadas para transportar voz IP/SIP. O protocolo em si não é o aspecto mais importante. O que importa é se o caminho completo do terminal subterrâneo ao posto de despacho pode ser testado, supervisionado e mantido.

O terceiro passo é integrar os telefones fixos ao fluxo real de despacho. O objetivo do telefone não é simplesmente permitir que um ramal ligue para outro, mas garantir que uma situação anormal no subsolo possa ser recebida e tratada na superfície. Um fluxo típico pode ser:

Telefone fixo subterrâneo inicia a chamada → Console de despacho exibe a localização → Operador confirma o evento → Equipes relevantes e pessoal de resgate são contatados → Despacho por rádio ou sonorização por zona é ativado se necessário → Chamadas e ações do operador são registradas

Nessa arquitetura, o telefone fixo leva informações do campo ao centro de controle, as comunicações sem fio apoiam a coordenação contínua entre o pessoal móvel e a sonorização fornece instruções de um para muitos à área necessária. Esses sistemas não são cópias redundantes uns dos outros; oferecem funções de comunicação complementares sob diferentes condições operacionais e de falha.

O que deve determinar a localização dos telefones, os caminhos de comunicação e a redundância?

Telefones à prova de explosão para mineração não devem ser posicionados segundo uma única regra fixa de espaçamento sem considerar o local. A posição correta de um ponto de comunicação depende do layout da mina, movimentação dos trabalhadores, riscos operacionais e disponibilidade de outros métodos de comunicação.

Dois túneis de comprimento semelhante podem ter necessidades de comunicação muito diferentes. Um pode ser apenas uma rota de trânsito, enquanto outro conecta equipamentos elétricos importantes, uma área de trabalho com alta ocupação ou uma rota principal de fuga. As perguntas de projeto mais úteis são: “Que distância um trabalhador precisaria percorrer para chegar a um ponto fixo depois de um incidente?” e “Se a cobertura sem fio for perdida aqui, qual outro método de comunicação continua disponível?”. Essas perguntas são mais significativas do que simplesmente tentar distribuir telefones em intervalos uniformes.

O projeto normalmente deve considerar:

• Rotas normais de trabalho, inspeção e deslocamento;

• Frentes de lavra atuais e seu movimento previsto;

• Principais equipamentos elétricos, estações de bombeamento, subestações e pontos de transporte;

• Áreas de refúgio e rotas de evacuação de emergência;

• Locais onde a cobertura sem fio é fraca ou vulnerável;

• Pontos únicos de falha em caminhos críticos de comunicação e equipamentos centrais;

• Duração real disponível dos sistemas de alimentação de reserva;

• Tipo de mina, condições de áreas classificadas e requisitos aplicáveis de segurança de mineração e certificação de equipamentos.

Uma mina também é um ambiente de produção em mudança contínua. À medida que uma frente avança, um túnel é fechado ou equipamentos são movidos, uma posição de telefone antes adequada pode se tornar menos útil. Portanto, “fixo” significa que o ponto de comunicação possui uma localização claramente definida durante determinada fase operacional; não significa que a instalação nunca deva ser revisada ou realocada.

Um plano de posicionamento eficaz deve ser revisado conforme o layout da mina muda, para que os pontos fixos continuem próximos das áreas reais de trabalho, rotas de deslocamento e locais de risco crítico.

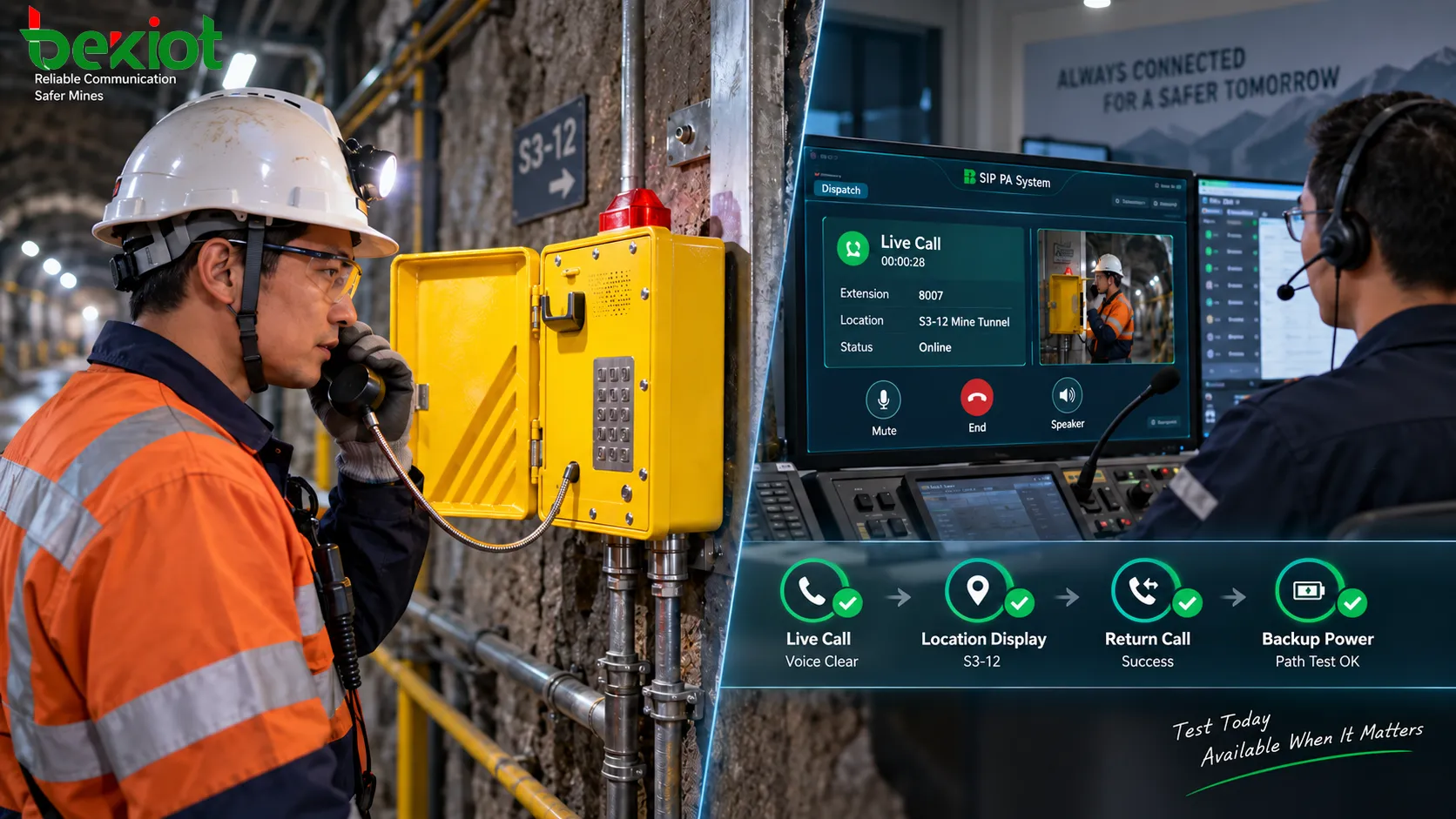

Como verificar se esses pontos fixos funcionarão durante uma emergência?

Um problema comum com telefones fixos de mineração não é falharem no dia da instalação, mas permanecerem fisicamente no local durante anos enquanto o caminho real de comunicação se degrada aos poucos. Portanto, a aceitação do sistema e a manutenção rotineira devem verificar a operação de ponta a ponta, em vez de apenas o invólucro ou o status mostrado em uma plataforma de gerenciamento.

A inspeção de campo deve confirmar condição de montagem, integridade do invólucro, entradas de cabos, conexões de linha, detecção de fora do gancho, teclas ou funções de linha direta, toque de entrada e áudio bidirecional. Terminais críticos também devem realizar uma chamada real ao posto de despacho na superfície para confirmar a exibição do número e da localização corretos. Depois, o centro de despacho deve retornar a chamada ao telefone subterrâneo para verificar a operação nos dois sentidos.

Para terminais SIP/IP, um dispositivo exibido como Online ou SIP Registered não deve ser tratado automaticamente como plenamente operacional. A alcançabilidade de rede confirma apenas parte do caminho, enquanto o registro SIP confirma a disponibilidade da sinalização. Comunicações de voz seguras ainda dependem de microfone, receptor, caminho de áudio, roteamento de números e do próprio console de despacho. Por isso, pontos críticos ainda exigem testes periódicos de chamada ponta a ponta.

As condições de reserva também devem ser testadas. Por exemplo, a alimentação de reserva assume quando o equipamento central perde a rede elétrica? Existe outro caminho de comunicação se o link principal falhar? O equipamento retorna automaticamente ao serviço após a energia ser restaurada? Incluir essas condições anormais no programa de manutenção permite que a mina determine se o sistema de comunicação é realmente utilizável em uma emergência, em vez de apenas disponível na operação normal.

Telefones à prova de explosão para mineração fornecem, em última análise, certeza de comunicação, não apenas chamadas de voz

Do ponto de vista da segurança de mineração, a função mais importante de um telefone à prova de explosão não é provar que telefones fixos tradicionais ainda são necessários no subsolo. Seu verdadeiro objetivo é preservar uma forma de certeza de comunicação em um ambiente subterrâneo complexo. Em um local crítico, o pessoal sabe onde está o telefone. Quando a chamada é feita, o centro de despacho sabe de onde veio. Se as comunicações sem fio forem interrompidas localmente, outro caminho pode continuar disponível. Quando o centro recebe o relato, pode prosseguir com a resposta por meio de comunicações sem fio, sonorização e outros sistemas de coordenação.

Um sistema fixo de telefonia de mina eficaz deve, portanto, oferecer quatro características ao mesmo tempo: pontos de comunicação próximos das áreas reais de trabalho e risco, associação rigorosa entre identidade do telefone e localização, caminhos de comunicação projetados para evitar pontos únicos de falha evidentes e integração direta entre terminais subterrâneos e o processo de despacho na superfície. Somente quando esses elementos trabalham juntos o telefone à prova de explosão deixa de ser apenas um dispositivo montado na parede de um túnel e passa a ser um ponto de referência fixo na arquitetura de comunicações de segurança da mina.

Sistemas sem fio, redes industriais e plataformas digitais de despacho continuarão evoluindo, mas pontos fixos ainda oferecem uma função distinta. A comunicação sem fio responde: “O pessoal consegue permanecer conectado enquanto se movimenta?”. O telefone fixo responde a outra pergunta: “Existe sempre um ponto de comunicação conhecido neste local?”. Em operações de mineração críticas para a segurança, essas duas capacidades se complementam melhor do que depender totalmente de uma única solução.

Perguntas frequentes

Por que telefones fixos à prova de explosão ainda são necessários se a mina já possui um sistema sem fio?

Comunicações sem fio são ideais para manter contato com o pessoal em movimento, enquanto telefones fixos fornecem pontos permanentes vinculados a locais específicos. Suas funções de segurança são diferentes. Se a cobertura sem fio, um terminal móvel ou parte da rede sem fio ficar indisponível, um ponto fixo pode oferecer outra forma de alcançar o centro de despacho. Portanto, os dois sistemas devem ser tratados como complementares, não como infraestrutura duplicada.

A proteção contra explosão é a função mais importante de um telefone à prova de explosão para mineração?

A proteção contra explosão ou a certificação de segurança de mineração aplicável é um requisito básico para usar equipamentos em determinados ambientes, mas a certificação por si só não transforma um terminal em um ponto eficaz de comunicação de segurança. Localização, associação do local, acesso direto ao despacho e confiabilidade do caminho completo são igualmente importantes para seu valor operacional.

Por que um telefone fixo de mineração deve estar associado ao local de instalação?

Um terminal fixo tem a vantagem de uma localização conhecida. Se o centro de despacho consegue identificar a área subterrânea pelo número do telefone ou identidade do terminal assim que a chamada chega, menos tempo é gasto confirmando a localização durante uma emergência. Isso também melhora a coordenação do resgate, a recuperação de registros de chamadas e a rastreabilidade do incidente.

Instalar mais telefones à prova de explosão melhora automaticamente a segurança?

Não necessariamente. A quantidade é apenas um fator. Mais importante é o pessoal conseguir alcançar rapidamente um telefone a partir de áreas críticas de trabalho, zonas de equipamentos, rotas de fuga e locais onde a comunicação sem fio possa ser vulnerável. O posicionamento deve seguir o layout real da mina e ser revisado à medida que os riscos e áreas de trabalho mudam.

SIP Registered significa que um telefone de mineração está plenamente operacional?

Não. O registro SIP confirma apenas que a sinalização SIP foi registrada com sucesso na plataforma correspondente. Não prova que microfone, receptor do monofone, caminho de áudio RTP, roteamento de números e posto de despacho estejam funcionando corretamente. Terminais críticos devem continuar sendo verificados por testes periódicos de chamadas bidirecionais.

Qual é o modo de falha mais importante a evitar em um sistema fixo de comunicação de mina?

Um dos riscos mais importantes é permitir que vários pontos críticos dependam do mesmo ponto de falha não protegido, como uma única fonte de energia, um único equipamento central ou um único caminho de transmissão. O valor de segurança dos telefones fixos vem do projeto de toda a arquitetura de comunicações, não apenas da confiabilidade de um terminal.
