Em salas de servidores, data centers, gabinetes de telecomunicações e salas de equipamentos de borda, engenheiros frequentemente descrevem equipamentos como 1U, 2U, 4U ou 6U. Esse “U” não é um indicador de desempenho. É uma unidade física de altura usada para planejar quanto espaço vertical um servidor, switch, gateway, dispositivo de armazenamento ou outro equipamento montado em rack ocupará dentro de um gabinete padrão.

Entender essa unidade é importante para o projeto. Ela ajuda as equipes a estimar a capacidade do gabinete, reservar espaço para dispositivos futuros, organizar cabos, melhorar o fluxo de ar e evitar conflitos de instalação durante a entrega.

A medida básica por trás dos equipamentos em rack

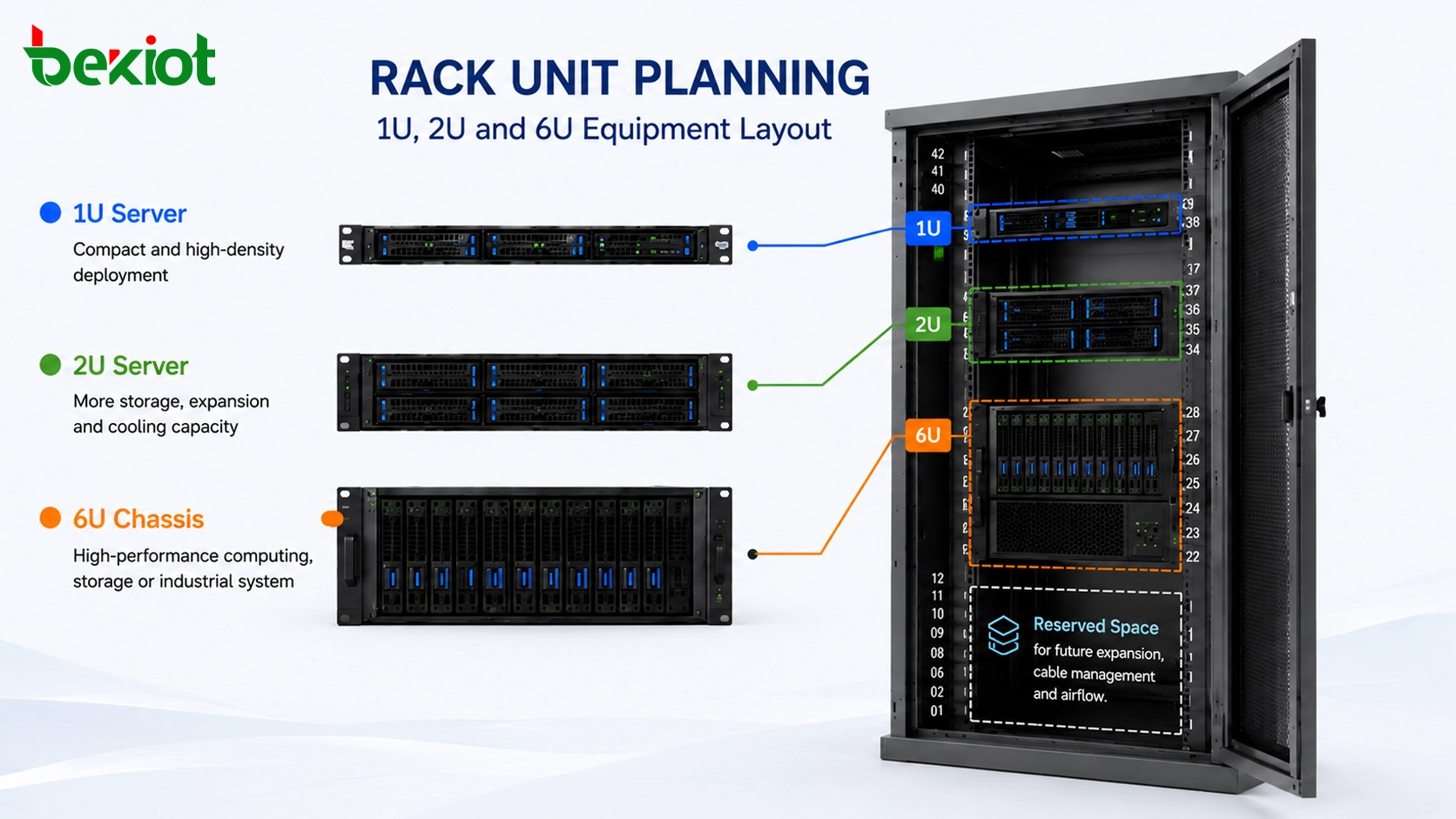

“U” significa “Rack Unit”, uma medida padrão de altura usada para equipamentos montados em rack. Uma unidade de rack equivale a 1,75 polegada, cerca de 4,45 centímetros ou 44,45 milímetros. Quando um dispositivo é descrito como 1U, ele ocupa uma unidade de rack de altura vertical. Um dispositivo 2U ocupa duas unidades, e um dispositivo 6U ocupa seis unidades de rack.

Esse padrão facilita muito o planejamento de equipamentos. Em vez de medir manualmente cada chassi de servidor, engenheiros podem usar o valor U para entender rapidamente o consumo de espaço do gabinete. Um servidor 1U costuma ser compacto e adequado para implantação de alta densidade. Um servidor 2U oferece mais espaço interno para discos, placas de expansão, resfriamento ou hardware de maior desempenho. Chassis maiores, como 4U ou 6U, podem ser usados para armazenamento, computação GPU, controle industrial, processamento de mídia ou sistemas especiais.

Como as marcações do gabinete ajudam as equipes de instalação

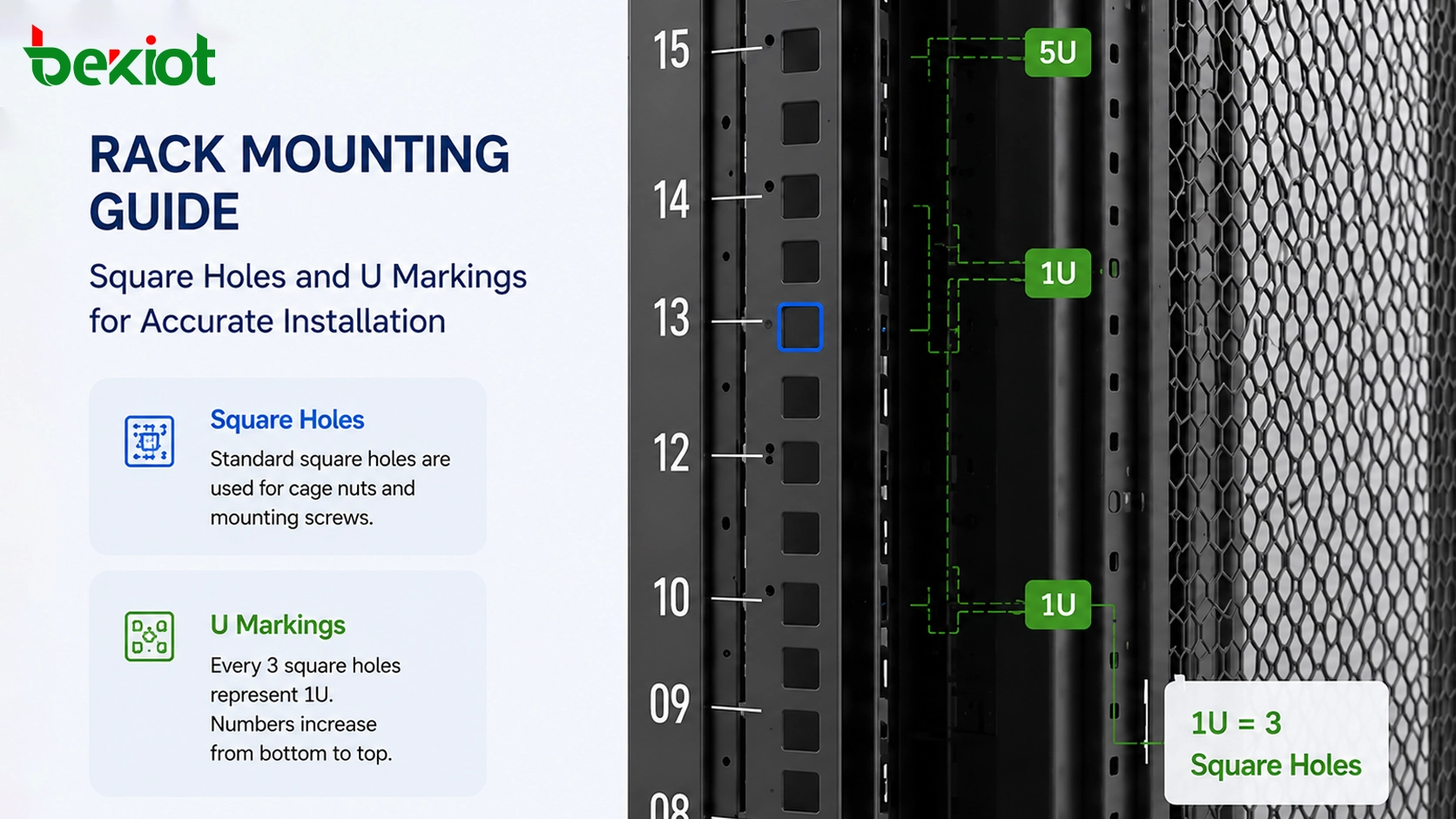

Gabinetes de servidores padrão normalmente incluem trilhos verticais de montagem com furos quadrados repetidos. Esses furos não são aleatórios. Eles correspondem ao espaçamento das unidades de rack, e as marcações numeradas ao lado ajudam os instaladores a localizar a posição correta de cada dispositivo.

Em muitos gabinetes, cada três furos quadrados representam uma unidade de rack. A numeração geralmente começa na parte inferior e aumenta para cima. Isso permite que engenheiros e instaladores sigam o desenho de layout com precisão. Por exemplo, se o projeto especificar que um servidor 2U deve ser instalado de U10 a U11, a equipe identifica os furos corretos sem tentativa.

Alturas comuns de gabinetes em projetos reais

O gabinete de servidor de altura total mais comum é 42U. Isso significa que o gabinete pode teoricamente conter equipamentos com altura vertical combinada de 42 unidades de rack. Se todos os dispositivos fossem exatamente 1U e nenhum espaço fosse reservado, um gabinete 42U poderia conter 42 unidades de equipamentos 1U.

Na prática, equipes de projeto normalmente reservam espaço extra para patch panels, organizadores de cabos, unidades de distribuição de energia, painéis cegos, caminhos de fluxo de ar, acesso de serviço e expansão futura. Portanto, o máximo teórico nem sempre é a densidade recomendada.

Por que o planejamento U importa antes da compra

Ao selecionar servidores, switches, gateways de comunicação, dispositivos de armazenamento, appliances de segurança ou equipamentos de rede industrial, conhecer a altura U ajuda a determinar se o equipamento pode ser instalado no rack planejado. Também ajuda a evitar um erro comum: comprar dispositivos primeiro e descobrir depois que o espaço do gabinete não é suficiente.

Em um projeto bem planejado, a lista de equipamentos deve incluir nome do dispositivo, quantidade, altura U, posição de instalação, requisito de energia, conexão de rede, calor gerado e espaço de manutenção. Essas informações permitem calcular se um gabinete 24U, 42U, 45U ou 48U é mais adequado.

O cálculo de espaço é apenas o primeiro passo

O cálculo de unidades de rack mostra quanto espaço vertical o equipamento ocupa, mas não resolve todos os problemas de projeto. Um gabinete também precisa de profundidade suficiente, capacidade de peso, capacidade elétrica, capacidade de resfriamento e espaço para roteamento de cabos.

Por exemplo, um dispositivo 1U pode caber em altura, mas ainda ser inadequado se for profundo demais para o gabinete, pesado demais para os trilhos ou exigir espaço traseiro de cabos que não foi reservado.

A expansão futura deve ser incluída

Muitos projetos crescem após a primeira fase. Mais servidores, switches, gateways, patch panels, gravadores, dispositivos de segurança ou unidades de computação de borda podem ser adicionados depois. Se o gabinete estiver completamente cheio no início, upgrades posteriores podem exigir um segundo gabinete, cabeamento extra, nova distribuição elétrica e mais trabalho de instalação.

Um projeto prático geralmente reserva unidades de rack não usadas para expansão futura e flexibilidade de manutenção. Isso torna upgrades posteriores mais simples e reduz o risco de refazer todo o layout do gabinete.

Planejamento para salas de servidores e gabinetes de comunicação

O planejamento de unidades de rack não se limita a servidores de TI. Também é importante para sistemas de telecomunicações, plataformas IP PBX, servidores de mídia, plataformas de despacho, servidores de gravação, gateways de vídeo, gateways RoIP, switches, roteadores, firewalls e equipamentos de energia. Qualquer dispositivo montado em rack deve ser avaliado pela altura U antes da instalação.

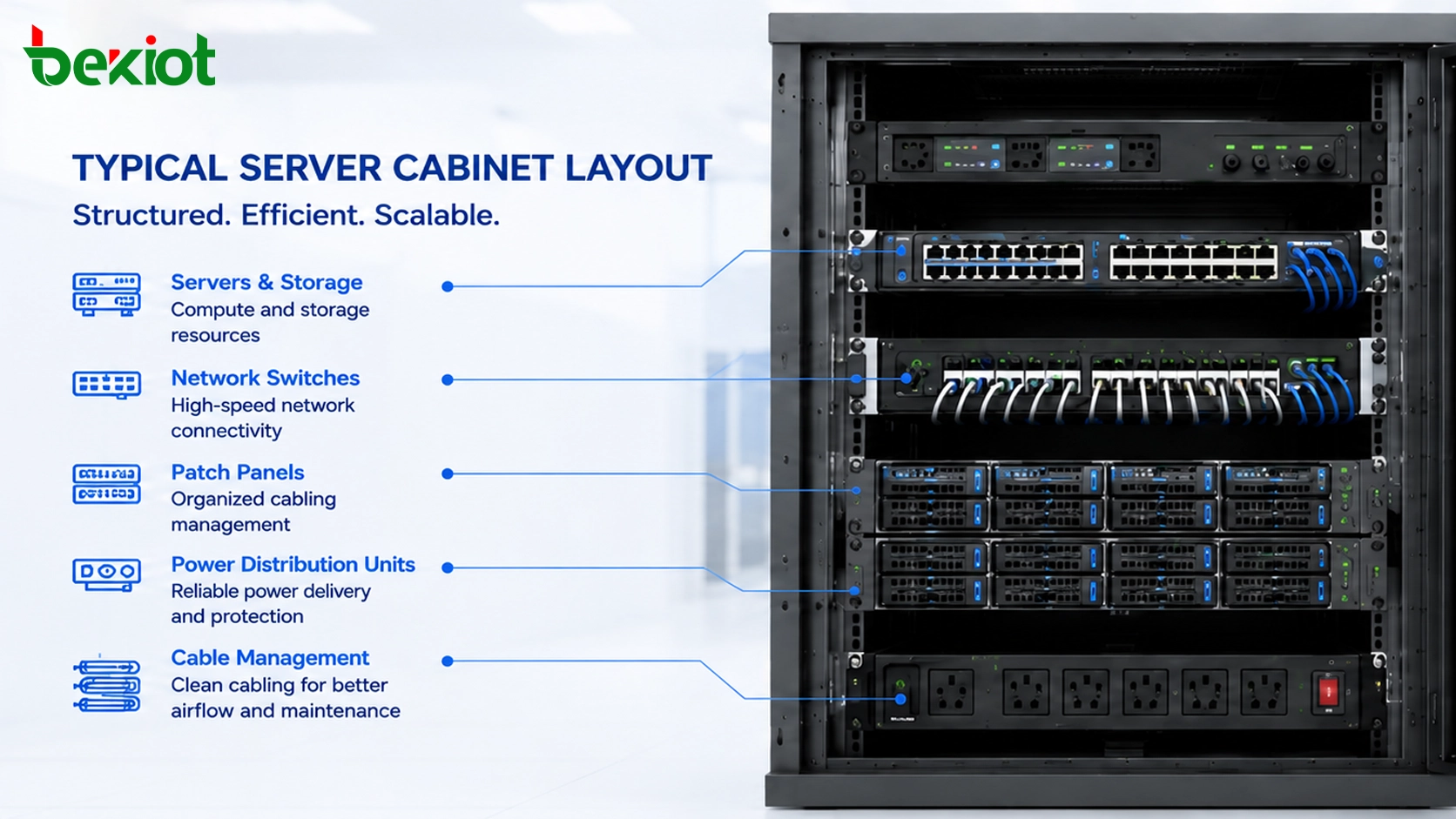

Em um projeto de sistema de comunicação, o gabinete pode conter equipamentos de TI e hardware de comunicação. Por exemplo, um gabinete pode incluir servidores, plataformas SIP, switches, gateways, armazenamento, patch panels e equipamentos de energia. Um layout claro ajuda instaladores a reduzir erros de cabeamento e dá à manutenção uma estrutura mais legível.

Fluxo de projeto recomendado

Um plano de gabinete confiável deve começar pela lista de equipamentos. Cada dispositivo deve ser verificado quanto a altura U, profundidade, peso, entrada de energia, direção de resfriamento, localização de portas e acesso de manutenção. Depois disso, o engenheiro pode criar um desenho de elevação do rack definindo onde cada dispositivo será instalado.

Equipamentos pesados geralmente são colocados mais abaixo no gabinete para melhorar a estabilidade. Patch panels e organizadores de cabos devem ficar próximos dos dispositivos atendidos. Dispositivos que exigem operação frequente ou verificação de status devem ser colocados em altura confortável de visualização quando possível.

Verifique os detalhes de instalação antes da entrega

Antes da fase de instalação, a equipe deve confirmar tamanho do gabinete, tipo de trilho, acessórios de montagem, distribuição de energia, aterramento, direção de entrada dos cabos, ventilação e espaço de serviço disponível ao redor. Esses detalhes frequentemente afetam se o projeto funciona bem no local.

Em projetos com vários gabinetes, numeração e rotulagem consistentes são importantes. ID do gabinete, posição U, nome do dispositivo, mapeamento de portas, etiqueta de cabo e etiqueta de circuito de energia devem coincidir com a documentação final.

Use painéis cegos e organizadores corretamente

Painéis cegos não servem apenas para aparência. Eles ajudam a guiar o fluxo de ar e reduzir a recirculação de ar quente em projetos de resfriamento frontal-traseiro. Organizadores mantêm cabos de rede e energia arrumados, reduzem tensão de curvatura e tornam a manutenção futura mais fácil.

Mesmo quando o cálculo U parece correto, uma má gestão de cabos pode tornar o gabinete difícil de manter. Por isso, o espaço de rack não deve ser planejado apenas ao redor dos dispositivos. Rotas de cabos, fluxo de ar e acesso de serviço devem ser planejados juntos.

Valor para proprietários e integradores

O planejamento U correto reduz o risco do projeto. Ajuda proprietários a estimar quantidade de gabinetes, espaço da sala, distribuição de energia e capacidade de expansão futura antes de comprar equipamentos. Também ajuda integradores a preparar desenhos mais claros, reduzir erros de instalação e entregar um layout mais profissional.

Para projetos de data center, telecomunicações, comunicação industrial, segurança e edifícios inteligentes, o sistema de unidades de rack fornece uma linguagem comum entre projetistas, fornecedores, instaladores e manutenção. Quando todos entendem 1U, 2U, 6U e 42U, o planejamento se torna mais preciso e a comunicação mais simples.

O melhor projeto de gabinete não é o que ocupa todas as unidades. É o que equilibra densidade de equipamentos, dissipação de calor, cabeamento, energia, manutenção e escalabilidade de longo prazo.

FAQ

1U é sempre melhor porque economiza espaço?

Nem sempre. Um dispositivo 1U economiza espaço vertical, mas um chassi 2U ou maior pode oferecer melhor resfriamento, mais baias de disco, mais slots de expansão ou manutenção mais fácil. A escolha depende de desempenho, densidade e requisitos de serviço.

Equipamentos de marcas diferentes podem caber no mesmo gabinete?

Geralmente sim, se seguirem dimensões padrão de rack e forem compatíveis a profundidade do gabinete, tipo de trilho, capacidade de carga e acessórios. Porém, a profundidade do dispositivo e o espaço traseiro de cabos devem sempre ser verificados antes da compra.

Switches de rede devem ser instalados no topo ou no meio do gabinete?

Depende do projeto de cabeamento. Top-of-rack é comum em data centers, enquanto a posição média ou superior pode ser mais fácil em pequenas salas de equipamentos. A melhor posição deve reduzir o comprimento dos cabos e manter a manutenção conveniente.

Quanto espaço de rack não usado deve ser reservado?

Não há regra fixa para todos os projetos, mas deixar espaço para organizadores, painéis cegos, dispositivos futuros e fluxo de ar costuma ser melhor do que preencher todo o gabinete na primeira fase.

A altura U inclui pés do equipamento ou suportes de mesa?

A altura em unidade de rack normalmente se refere ao tamanho de instalação montada em rack. Pés de mesa, suportes de parede ou acessórios não rack podem não seguir a mesma medida, portanto o kit de montagem e o desenho de instalação devem ser verificados separadamente.
