A entrada de linha é uma interface de áudio usada para receber um sinal em nível de linha de uma fonte externa, como mixer, player de mídia, computador, sistema telefônico, processador de áudio, gateway de paging, interface de rádio, dispositivo de gravação ou controlador de sonorização pública. Ela é comum em amplificadores, mixers, interfaces de áudio, caixas amplificadas, equipamentos de gravação, sistemas de interfone, sistemas de paging, dispositivos de transmissão e plataformas profissionais de comunicação.

Diferente de uma entrada de microfone, projetada para sinais de microfone de nível muito baixo, a entrada de linha espera um sinal de áudio mais forte e mais estável. Isso a torna adequada para conectar equipamentos que já possuem seu próprio estágio de saída de áudio. Quando nível, conector e impedância estão corretamente combinados, a entrada de linha ajuda a entregar áudio mais limpo, com menos ruído, menos distorção e menos necessidade de ajuste desnecessário de ganho.

O papel do áudio em nível de linha

Em sistemas de áudio, nem todo sinal tem a mesma intensidade. Um microfone produz um sinal fraco que precisa de pré-amplificação. Uma saída de alto-falante produz um sinal forte de potência destinado a acionar um alto-falante. Um sinal em nível de linha fica entre esses dois extremos e é usado para transferir áudio entre equipamentos.

O áudio em nível de linha é importante porque fornece um padrão prático para conectar dispositivos. Um player de música pode alimentar um mixer, um mixer pode alimentar um amplificador, um gateway de paging pode alimentar um sistema de sonorização, e um processador de áudio pode alimentar um gravador. Cada dispositivo não precisa lidar com áudio bruto em nível de microfone se o sinal já foi preparado.

É por isso que a entrada de linha aparece em tantos sistemas. Ela atua como ponto de entrada de áudio para fontes que já foram amplificadas até um nível utilizável, mas não foram projetadas para acionar alto-falantes diretamente.

Como o caminho do sinal funciona

Saída do dispositivo fonte

O caminho de áudio começa com um dispositivo fonte. Pode ser a saída de um mixer, saída de fone de um notebook, player de mídia, receptor de rádio, adaptador SIP de paging, porta de áudio de um sistema telefônico, servidor de música ou processador de áudio. A fonte envia um sinal em nível de linha para o dispositivo receptor.

A qualidade da fonte é importante. Se a saída da fonte tiver ruído, distorção, nível muito baixo ou muito alto, a entrada de linha não consegue corrigir totalmente o problema. Um sinal limpo na fonte é o primeiro passo para boa qualidade de áudio.

Conector e cabo

O sinal passa por um cabo e um conector. Tipos comuns de conectores incluem TRS de 3.5 mm, RCA, jack de 6.35 mm, XLR, bloco terminal e, às vezes, conectores dedicados de áudio balanceado. O conector correto depende do projeto do equipamento e do ambiente de instalação.

A qualidade do cabo e o roteamento também importam. Cabos longos não balanceados podem captar hum ou interferência. Em sistemas profissionais e instalados, conexões de linha balanceadas costumam ser preferidas para distâncias maiores porque rejeitam melhor o ruído.

Estágio de entrada

O estágio de entrada do dispositivo receptor aceita o sinal e o prepara para o processamento interno. Isso pode incluir casamento de impedância, ajuste de nível, filtragem, conversão analógico-digital, roteamento, mixagem, controle de prioridade ou ajuste fino de ganho.

Se o estágio de entrada ficar sobrecarregado, o áudio pode distorcer. Se o nível de entrada for muito baixo, o sistema pode exigir ganho adicional, o que pode aumentar o ruído. Portanto, a correspondência correta de nível é essencial.

Saída ou processamento

Depois que o áudio entra no dispositivo, ele pode ser amplificado, mixado, gravado, transmitido em streaming, difundido, roteado para zonas ou processado por funções DSP. Em um sistema de paging, o sinal pode ser enviado a alto-falantes selecionados. Em um gravador, pode ser armazenado como arquivo de áudio. Em um mixer, pode ser combinado com microfones e outras fontes.

O resultado final depende de toda a cadeia, não apenas da porta de entrada. Nível da fonte, tipo de cabo, configurações de entrada, processamento, potência do amplificador, qualidade dos alto-falantes e acústica do ambiente afetam a experiência de escuta.

Principais recursos a entender

Compatibilidade com nível de linha

O recurso mais importante é a compatibilidade com áudio em nível de linha. Uma entrada de linha é projetada para sinais mais fortes que o nível de microfone, mas mais fracos que a potência de nível de alto-falante. Conectar o tipo errado de sinal pode causar áudio ruim ou dano ao equipamento.

Por exemplo, conectar um microfone diretamente a uma entrada de linha pode gerar volume muito baixo. Conectar uma saída de alto-falante a uma entrada de linha pode sobrecarregar ou danificar o circuito de entrada. O tipo de sinal deve sempre ser verificado antes da conexão.

Opções balanceadas e não balanceadas

Entradas de linha não balanceadas são comuns em conexões de áudio de consumo e de curta distância. RCA e 3.5 mm são exemplos típicos. Elas são simples e convenientes, mas mais sensíveis a ruído em longos percursos de cabo.

Entradas de linha balanceadas usam dois condutores de sinal mais blindagem ou aterramento. São comuns em áudio profissional, som instalado, transmissão e sistemas de comunicação industrial. Conexões balanceadas ajudam a reduzir hum, interferência eletromagnética e ruídos relacionados ao terra.

Ajuste de ganho ou nível

Muitos dispositivos oferecem controle de nível da entrada de linha. Isso permite que usuários ou instaladores ajustem o sinal de entrada à faixa operacional esperada pelo sistema. O ajuste correto evita distorção e mantém o ruído baixo.

O controle de nível não deve ser usado como solução para todo problema. Se a saída da fonte estiver mal configurada, o cabo estiver errado ou o sinal não for de nível de linha, o ajuste de ganho pode apenas esconder a causa real.

Suporte mono e estéreo

Algumas entradas de linha são mono, enquanto outras são estéreo. Uma entrada mono recebe um canal, o que é comum em paging, interfone, sonorização pública e sistemas de comunicação por voz. Uma entrada estéreo recebe canais esquerdo e direito, comum em reprodução musical, sistemas de mídia e equipamentos de gravação.

Ao conectar fontes estéreo a sistemas mono, o sinal pode precisar de somatória adequada. Simplesmente curto-circuitar as saídas esquerda e direita nem sempre é recomendado, pois pode gerar distorção ou forçar a saída da fonte.

Funções de prioridade e mixagem

Em sistemas de sonorização pública e comunicação, a entrada de linha pode fazer parte de uma estrutura de prioridade. Por exemplo, música ambiente pode entrar por uma entrada de linha, mas um microfone de paging ou uma mensagem de emergência pode sobrepô-la quando necessário.

Alguns sistemas permitem que várias entradas de linha sejam mixadas, silenciadas, atenuadas ou roteadas para diferentes zonas. Isso torna a integração em nível de linha útil em ambientes de áudio complexos.

Uma entrada de linha funciona melhor quando o nível da fonte, tipo de cabo, conector, sensibilidade de entrada e objetivo do sistema são combinados antes da instalação.

Tipos comuns de conectores

Benefícios práticos em sistemas de áudio

Transferência de sinal mais limpa

Quando usada corretamente, uma entrada de linha transfere áudio sem exigir ganho excessivo. Isso ajuda a reduzir hiss, hum e ruído em comparação com a tentativa de amplificar um sinal fraco pelo tipo errado de entrada.

A transferência limpa de sinal é especialmente importante para anúncios, música ambiente, gravação, transmissão e paging, porque a má qualidade de entrada se torna mais perceptível após a amplificação.

Integração fácil de equipamentos

A entrada de linha permite que diferentes dispositivos de áudio trabalhem juntos. Um mixer pode alimentar um amplificador, um computador pode alimentar uma interface de gravação, e um gateway de paging pode alimentar um sistema PA existente. Isso torna a integração do sistema mais simples e flexível.

Em projetos de atualização, uma entrada de linha pode ajudar a conectar novas fontes digitais de áudio a equipamentos analógicos existentes sem substituir todo o sistema de uma só vez.

Suporta múltiplas fontes de áudio

Muitos sistemas usam mais de uma fonte de áudio. Um prédio pode precisar de música ambiente, mensagens programadas, paging ao vivo, tons de emergência e anúncios gravados. Entradas de linha permitem que essas fontes entrem no sistema de áudio de forma organizada.

Com roteamento e controle de prioridade adequados, o sistema pode decidir qual fonte toca, qual fonte é silenciada e quais zonas recebem o áudio.

Reduz o uso incorreto de entrada de microfone

Usar uma entrada de microfone para uma fonte em nível de linha pode causar distorção porque o sinal pode ser forte demais. Uma entrada de linha dedicada evita esse problema aceitando a faixa correta de sinal.

Isso melhora a confiabilidade e reduz o tempo de diagnóstico durante a instalação e o uso diário.

Melhor manutenção a longo prazo

Identificação clara das entradas e fiação correta tornam os sistemas de áudio mais fáceis de manter. Técnicos podem identificar rapidamente qual fonte está conectada, por onde o sinal entra e como ele deve ser ajustado.

Em grandes edifícios ou áreas industriais, conexões de entrada de linha documentadas reduzem confusões quando equipamentos são substituídos ou ampliados.

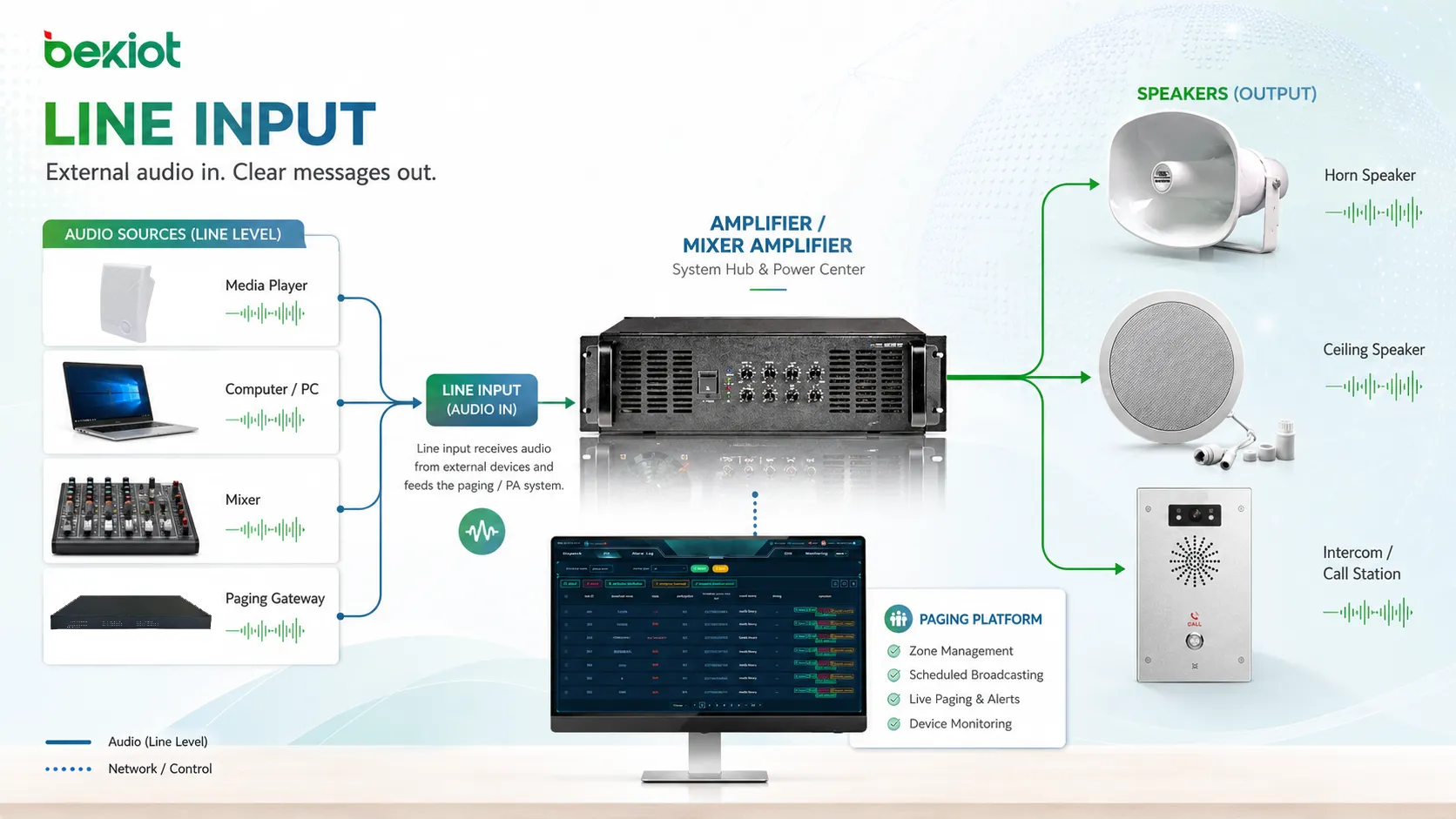

Onde essa interface é usada

Sonorização pública e paging

Sistemas de sonorização pública costumam usar entradas de linha para música ambiente, players de mensagens, gateways SIP de paging, matrizes de áudio e fontes de voz de emergência. A entrada permite rotear áudio externo para alto-falantes ou zonas.

Em sistemas de paging, a entrada de linha também pode conectar equipamentos legados a plataformas modernas baseadas em rede. Isso ajuda a modernizar os fluxos de áudio mantendo amplificadores ou alto-falantes existentes.

Gravação e transmissão

Dispositivos de gravação e equipamentos de transmissão usam entradas de linha para capturar áudio de mixers, processadores, receptores e sistemas de reprodução. Um sinal correto em nível de linha ajuda a manter a qualidade de gravação e evitar ruído excessivo.

Fluxos de transmissão muitas vezes preferem conexões de linha balanceadas porque os percursos de cabo podem ser mais longos e a interferência eletromagnética precisa ser controlada.

Salas de conferência e reunião

Salas de reunião podem usar entradas de linha para conectar receptores de microfone sem fio, notebooks, sistemas de videoconferência, processadores de áudio e mixers de sala. Isso permite integrar diferentes fontes de áudio em um único sistema sonoro da sala.

A correspondência correta de nível é importante porque o áudio de salas de reunião frequentemente circula entre alto-falantes, microfones, softwares de conferência e plataformas de gravação.

Sistemas de interfone e comunicação

Sistemas de interfone podem usar entrada de linha para aceitar áudio de fontes externas, como rádios, consoles de despacho, geradores de tom de alarme ou dispositivos de paging. Isso permite que sistemas de comunicação interajam com outros fluxos de áudio.

Em ambientes operacionais, prioridade de entrada e identificação clara são importantes para que sinais urgentes não sejam misturados incorretamente com áudio de rotina.

Sistemas industriais e prediais

Fábricas, armazéns, hubs de transporte, campi e edifícios públicos podem usar entradas de linha para conectar players de mensagens programadas, dispositivos de anúncio de segurança, sistemas de música ambiente e fontes de áudio de salas de controle.

Instalações industriais devem considerar blindagem de cabos, aterramento, ruído elétrico, proteção de invólucro e acesso para manutenção. Sinais de áudio em ambientes severos podem exigir fiação mais cuidadosa que em escritórios comuns.

Considerações de projeto antes da conexão

Sensibilidade de entrada

A sensibilidade de entrada define quão forte deve ser o sinal recebido para operação correta. Se a saída da fonte for alta demais, a entrada pode clipar. Se for baixa demais, o sistema pode soar fraco ou ruidoso.

Instaladores devem ajustar a saída da fonte e o ganho de entrada em conjunto, em vez de configurar um lado aleatoriamente.

Casamento de impedância

A maioria das conexões modernas em nível de linha é projetada para funcionar sem casamento complexo de impedância, mas a impedância ainda importa em alguns sistemas. Impedância muito baixa ou mal combinada pode afetar nível, resposta de frequência ou distorção.

Manuais de equipamentos profissionais geralmente especificam valores recomendados de impedância de entrada e saída. Eles devem ser verificados em instalações críticas.

Comprimento do cabo

Cabos curtos não balanceados podem funcionar bem em configurações simples. Percursos longos normalmente devem usar conexões balanceadas para reduzir ruído. Se uma fonte não balanceada precisar percorrer longa distância, pode ser necessário um transformador, direct box ou conversor de áudio.

O roteamento de cabos deve evitar linhas de energia, motores, iluminação fluorescente, inversores de frequência e outras fontes de interferência eletromagnética.

Risco de loop de terra

Um loop de terra pode criar hum ou zumbido quando dispositivos conectados têm referências de terra diferentes. Isso é comum quando equipamentos de áudio são ligados a tomadas, racks ou áreas diferentes do prédio.

Conexões balanceadas, transformadores de isolamento, aterramento adequado e projeto cuidadoso de energia podem reduzir problemas de loop de terra.

Prioridade da fonte

Em sistemas com várias fontes, a prioridade deve ser definida claramente. Música ambiente não deve sobrepor mensagens de emergência. Uma fonte de paging pode precisar silenciar uma entrada de música. Um tom programado pode precisar pausar um player de mídia.

O projeto de prioridade evita conflitos de áudio e apoia fluxos de comunicação mais seguros.

Os problemas mais comuns de entrada de linha são causados por nível de sinal errado, tipo de cabo errado, aterramento ruim ou conexão de uma saída de alto-falante a uma entrada projetada apenas para áudio em nível de linha.

Problemas comuns e correções

Som distorcido

Distorção muitas vezes significa que a entrada está sobrecarregada. Reduza a saída da fonte, diminua o ganho de entrada e confirme que o sinal é em nível de linha, e não em nível de alto-falante.

Se a distorção continuar mesmo em níveis mais baixos, verifique o cabo, o conector, o dispositivo fonte e o circuito de entrada.

Volume muito baixo

Volume baixo pode ocorrer quando um sinal em nível de microfone é conectado a uma entrada de linha, quando a saída da fonte está baixa demais ou quando o cabo errado é usado. Aumente a saída da fonte com cuidado e verifique se a fonte exige pré-amplificador.

Se a fonte for um microfone, use uma entrada de microfone ou pré-amplificador em vez de uma entrada de linha.

Hum ou zumbido

Hum ou zumbido pode vir de loops de terra, cabos longos não balanceados, blindagem ruim, equipamentos elétricos próximos ou conectores danificados. Tente fiação balanceada, cabos mais curtos, aterramento correto ou soluções de isolamento.

Em sistemas instalados, o roteamento do cabo deve ser verificado porque linhas de áudio próximas a cabos de energia podem captar interferência.

Apenas um canal toca

Ao conectar fontes estéreo, apenas um canal pode tocar se o cabo ou adaptador estiver incorreto. Algumas entradas mono aceitam apenas um lado, a menos que o sinal estéreo seja somado corretamente.

Use um adaptador somador estéreo-para-mono ou mixer adequado quando necessário. Não curto-circuite simplesmente as saídas esquerda e direita, a menos que o equipamento suporte isso.

Dicas de manutenção e teste

Identifique cada entrada claramente. A etiqueta deve mostrar o nome da fonte, o destino do cabo, o tipo de sinal e qualquer configuração especial. Isso torna a solução de problemas futura muito mais rápida.

Inspecione os conectores regularmente. Plugues soltos, terminais oxidados, conectores RCA danificados, soquetes de 3.5 mm desgastados e parafusos frouxos em blocos terminais podem causar áudio intermitente.

Teste o sinal após mudanças no sistema. Substituir um player de mídia, mixer, amplificador ou gateway pode alterar o nível de saída e o comportamento de ruído. Um teste rápido de nível pode evitar reclamações futuras.

Mantenha a documentação atualizada. Sistemas de áudio frequentemente mudam com o tempo à medida que fontes são adicionadas ou removidas. Diagramas de fiação desatualizados podem causar erros durante a manutenção.

Escolhendo a configuração de entrada correta

A configuração correta depende do dispositivo fonte, distância do cabo, ambiente e objetivo do áudio. Para conexões curtas de mesa, uma entrada de 3.5 mm ou RCA pode ser suficiente. Para sistemas instalados, entrada balanceada XLR, TRS de 6.35 mm ou bloco terminal pode ser mais confiável.

Para sistemas de sonorização pública, paging ou emergência, prioridade de entrada e monitoramento podem importar mais que a conveniência do conector. Para gravação e transmissão, baixo ruído e qualidade de sinal balanceado podem ser o foco principal.

Antes da instalação final, teste juntos a fonte real, o cabo e o dispositivo receptor. Compatibilidade no papel nem sempre garante áudio limpo em campo.

FAQ

Posso conectar um microfone diretamente a uma entrada de linha?

Geralmente não com bons resultados. Um sinal de microfone é muito mais fraco que um sinal em nível de linha e normalmente precisa de um pré-amplificador de microfone antes de entrar em uma entrada de linha.

Uma saída de alto-falante pode ser conectada a uma entrada de linha?

Não, não diretamente. Saídas de alto-falante são muito mais fortes e podem danificar uma entrada de linha. Use um conversor de nível de linha ou atenuador adequado se áudio em nível de alto-falante precisar ser conectado a outro dispositivo.

Por que minha fonte de música soa ruidosa no sistema?

Possíveis causas incluem saída de fonte baixa, ganho de entrada excessivo, cabo longo não balanceado, aterramento ruim, conector danificado ou interferência de equipamentos elétricos próximos.

Áudio balanceado é sempre melhor?

Áudio balanceado geralmente é melhor para cabos longos e ambientes ruidosos. Para conexões curtas e simples, áudio não balanceado pode ser aceitável se a fonte e o dispositivo receptor estiverem próximos.

O que deve ser verificado antes de adicionar uma nova fonte de áudio?

Verifique nível de saída, tipo de conector, formato mono ou estéreo, distância do cabo, aterramento, sensibilidade de entrada, regras de prioridade e se a fonte deve ser mixada, silenciada, gravada ou roteada para zonas específicas.
