O gateway SIP BK-DAB-PA2S pode funcionar com uma câmera para suportar chamadas de vídeo e outros recursos de comunicação visual. Dependendo do método de instalação, a câmera pode ser conectada no modo local ou no modo externo. Este artigo explica como concluir a conexão de hardware e a configuração web para ambas as opções.
Gateway SIP BK-DAB-PA2S
① Um gateway SIP BK-DAB-PA2S, um switch PoE (ou fonte de alimentação DC) e uma câmera Hikvision. Conecte os dispositivos ao mesmo switch.
② Um PC de configuração conectado ao mesmo switch, garantindo a comunicação de rede entre o PC e o dispositivo.
③ Um BK-DAB-PA2S-KIT conectado ao terminal.

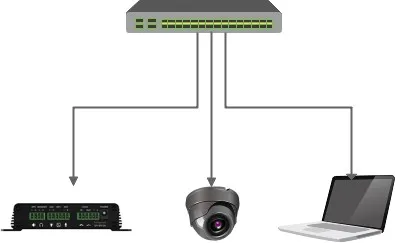

Conecte o dispositivo ao switch e conecte o PC ao mesmo switch para que o PC e o dispositivo possam se comunicar na mesma rede. Veja a Figura 1.
Figura 1
Conecte o BK-DAB-PA2S-KIT ao dispositivo

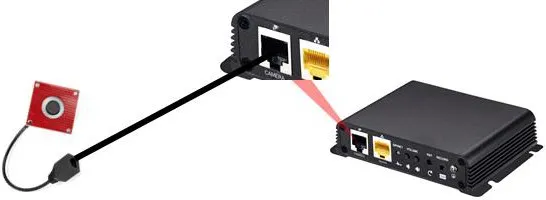

Use um cabo Ethernet para conectar o BK-DAB-PA2S-KIT à porta CAMERA no gateway SIP PA2, conforme mostrado na Figura 2.
Figura 2
Defina a câmera para o modo local
① Após obter o endereço IP do dispositivo, faça login na interface web e vá para Configurações do interfone - Configurações de vídeo. Altere o tipo de conexão da câmera para Local. O dispositivo será reiniciado automaticamente.

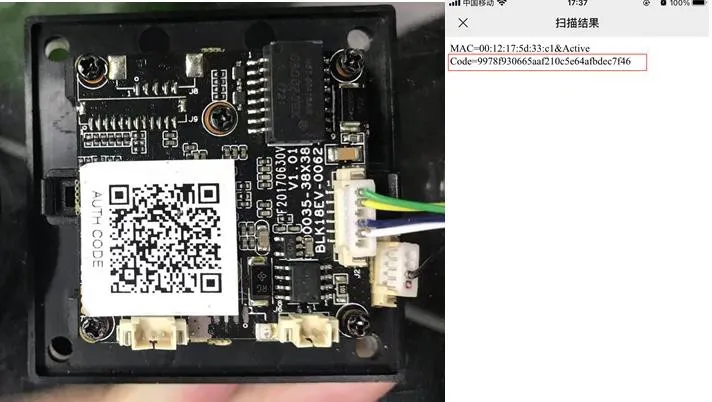

② Há um código QR na parte de trás do gateway SIP BK-DAB-PA2S. Escaneie-o com o WeChat para obter o código de autenticação, conforme mostrado na Figura 3.

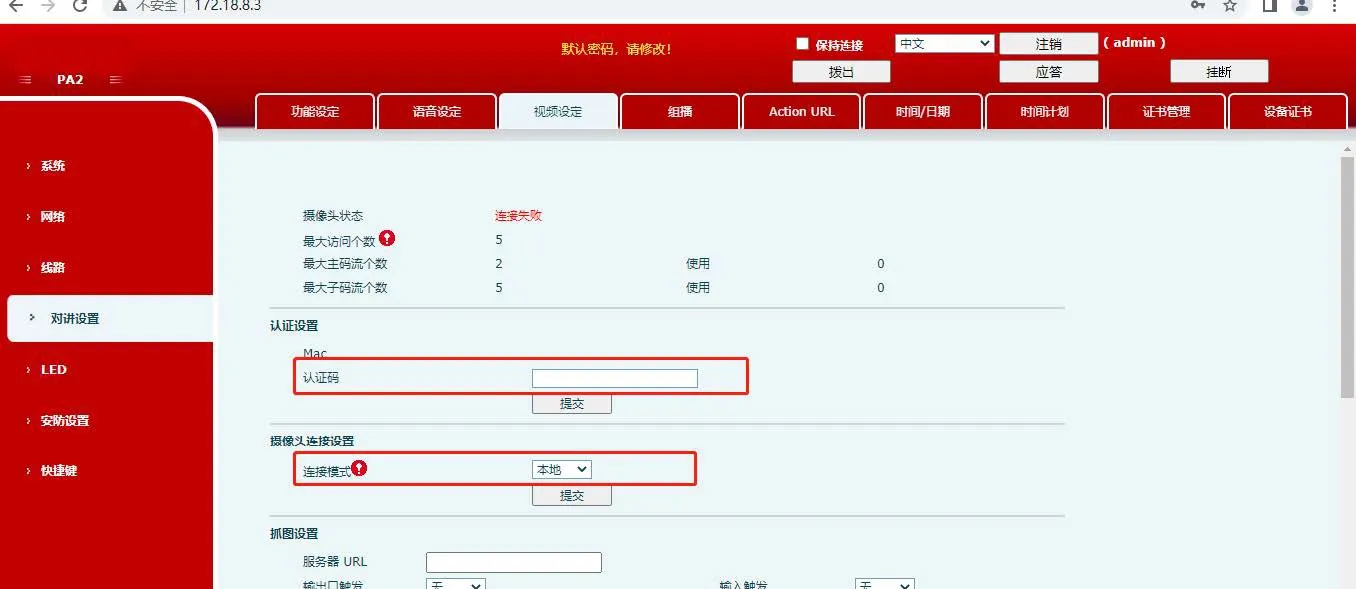

③ Na página Configurações do interfone - Configurações de vídeo, insira o código de autenticação em Configurações de autenticação. Veja a Figura 4 para o exemplo de configuração.
Figura 3
Figura 4
① Após obter o endereço IP do dispositivo, faça login na interface web e abra Configurações do interfone - Configurações de vídeo. Altere o tipo de conexão da câmera para Externa. O dispositivo será reiniciado automaticamente.

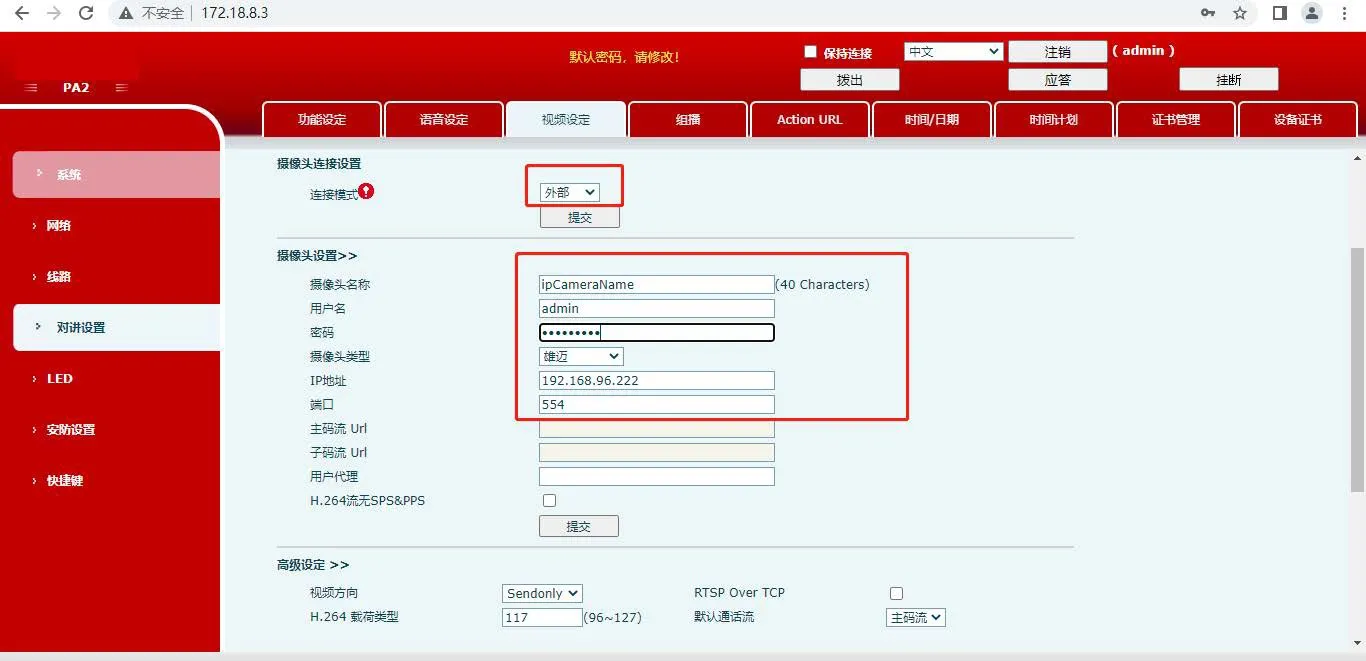

② Após a reinicialização, retorne a Configurações do interfone - Configurações de vídeo e insira os detalhes da câmera externa, incluindo endereço IP, nome de usuário, senha, número da porta e marca da câmera.
O exemplo de configuração é mostrado na Figura 5.
