Este guia explica como controlar a saída de áudio do amplificador externo em interfones SIP industriais usando Saída de áudio / Saída de linha e modos de gatilho de relé com fiação completa e configurações de interface d
Quando dispositivos industriais estão conectados a um amplificador externo, pode controlar se o áudio é enviado ao amplificador com base no cenário de aplicação. Durante chamadas normais, o amplificador deve estar DESLIGADO e apenas o altifalante integrado deve ser usado. Durante transmissões ou emergências, o amplificador deve ser ativado. Este documento descreve dois métodos de controlo para diferentes modelos de dispositivos.
BHP‑SOS10, BHP‑SOS10V, BHP‑SOS10D, BHP‑SOS11V, BHP‑SOS11V2, BHP‑SOS16, BHP‑SOS16V, BK‑ROIP‑PA2, BK‑ROIP‑PA2S, BK‑ROIP‑PA3, BHP‑SOS12.
① Um dispositivo compatível (BHP‑SOS16V como exemplo), switch PoE (ou fonte de alimentação DC), um amplificador, um altifalante. Conecte o amplificador ao dispositivo e o altifalante ao amplificador. Conecte o dispositivo ao switch.
② Um computador de depuração conectado ao mesmo switch para garantir a conectividade de rede.

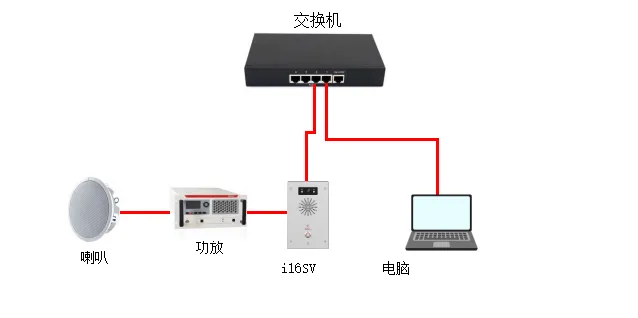

Conecte o BHP‑SOS16V e o computador ao mesmo switch. O diagrama de ligação é mostrado na Figura 1.
Figura 1 Diagrama de ligação do dispositivo e computador
A saída do amplificador pode ser controlada ativando a interface de saída de áudio ou usando um relé para ligar/desligar o amplificador. Ambos os métodos são explicados abaixo.
Este método aplica-se a: séries BHP‑SOS10, BHP‑SOS11, BHP‑SOS16, BK‑ROIP‑PA2, PA2S, PA3.
Nota: BK‑ROIP‑PA2/PA2S usam a interface Headset; PA3 usa Line Out. As séries i10/i11 requerem cablagem personalizada de 2 pinos MX1.25.
Configure através da interface Web:
(1) Faça login na interface Web (nome de utilizador/palavra-passe padrão: admin).
(2) Vá para Configurações do intercomunicador → Configurações de multimédia → Configurações de multimédia.
Defina Ativar altifalante externo como Mãos livres e saída de linha.
Defina Estado de acionamento da saída de linha como Destinatário do intercomunicador.
Descrições dos parâmetros:
Mãos livres e saída de linha: Ativa tanto o áudio mãos-livres como a saída de linha.
Estado de acionamento da saída de linha:
Toque: Acionar durante o toque
Chamador (A falar): Acionar ao fazer chamadas
Destinatário SIP (A falar): Acionar ao receber chamadas SIP
Destinatário Multicast: Acionar ao receber multicast
Destinatário do intercomunicador: Acionar ao receber chamadas de intercomunicador

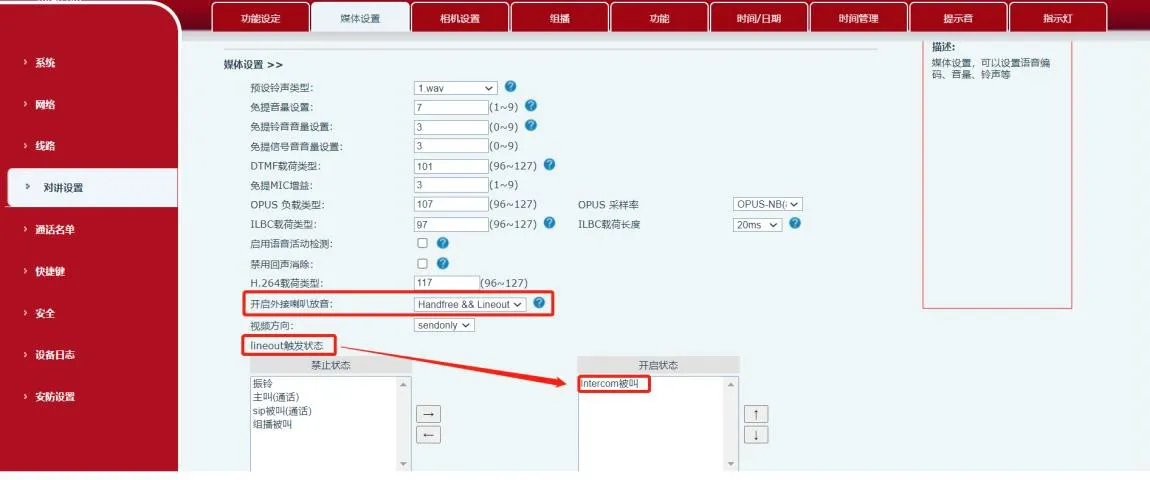

Figura 2 Diagrama de controlo de saída de áudio
Este método aplica-se a todos os modelos listados, incluindo BHP‑SOS12. (1) Especificações da porta de saída
| Modelo | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| Portas de saída | 2 | 2 | 1 | 1 |
| Classificação | DC 30V/1A AC 30V/1A | DC 30V/2A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A |
(2) Cablagem do amplificador (exemplo de contacto seco)

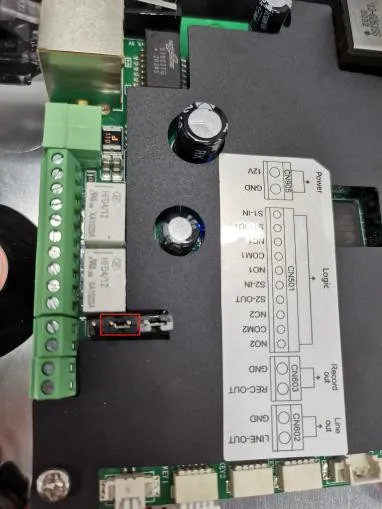

① Para o modo de alimentação externa do BHP‑SOS16V: conecte os pinos 2‑3 do JP1, deixe os pinos 1 e 4 flutuantes, como mostrado na Figura 3.
Figura 3 Diagrama de ligação do jumper

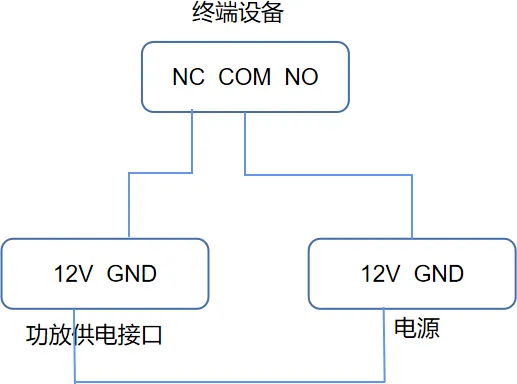

② Cablagem:
- Positivo da alimentação → Positivo do amplificador
- Negativo da alimentação → COM do dispositivo
- Negativo do amplificador → NC do dispositivo
Figura 4 Diagrama de cablagem do amplificador

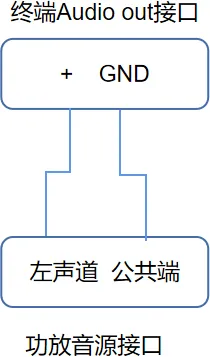

③ Cablagem de áudio:
- Áudio esquerdo do amplificador → Saída de áudio + do dispositivo
- GND do amplificador → GND do dispositivo
Figura 5 Cablagem de entrada de áudio
(3) Configuração da porta de saída

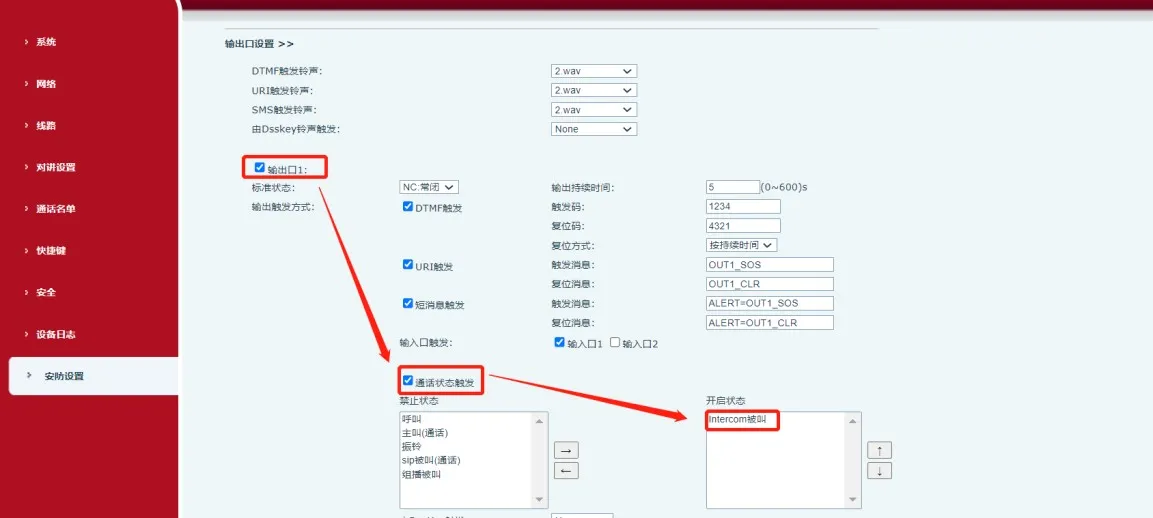

① Vá para Configurações de segurança → Configurações da porta de saída.
② Marque Porta de saída 1 (ou 2).
③ Marque Acionar por estado de chamada e ative Destinatário do intercomunicador.
Figura 6 Configuração da porta de saída
Quando o dispositivo recebe um evento Destinatário do intercomunicador, COM e NC fecham, ligando o amplificador.
