Este guia mostra como registrar dispositivos de intercomunicação SIP industriais no PortSIP Server, incluindo criação de extensão, configuração do servidor e etapas de registro SIP do dispositivo.
Quando os dispositivos precisam comunicar usando contas SIP registadas, você deve implantar um servidor SIP e registar as contas nos dispositivos. Este documento descreve como registar dispositivos de intercomunicação industrial num servidor PortSIP.
Todos os dispositivos de intercomunicação industrial e SIP.
① Um dispositivo de intercomunicação industrial (BHP-SOS16V como exemplo), um switch PoE (ou fonte de alimentação DC), um servidor PortSIP (instalado num computador Windows). Conecte o dispositivo ao switch.
② Um computador de depuração conectado ao mesmo switch para garantir a conectividade de rede entre o computador e o dispositivo.
Conecte o BHP-SOS16V ao switch, conecte o computador ao mesmo switch e instale o PortSIP Server no computador. O diagrama de ligação é mostrado na Figura 1.

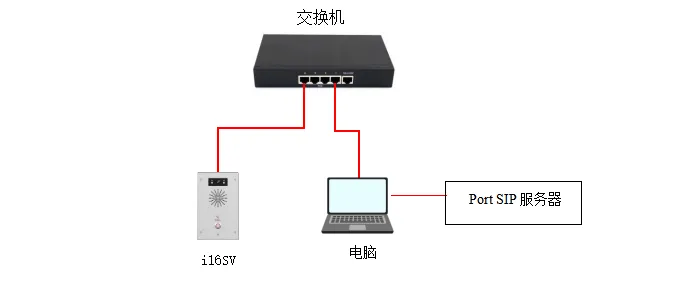

Figura 1 Diagrama de ligação do dispositivo e computador
Para registar um dispositivo no servidor PortSIP, você deve primeiro configurar o ambiente do servidor. Este guia usa um servidor PortSIP instalado no Windows como exemplo.
(1) Criar uma extensão: Faça login na interface Web do servidor, vá para Call Manager — Extensions — clique em Add para criar uma nova extensão.
Insira o número da extensão e a palavra-passe para concluir a criação.

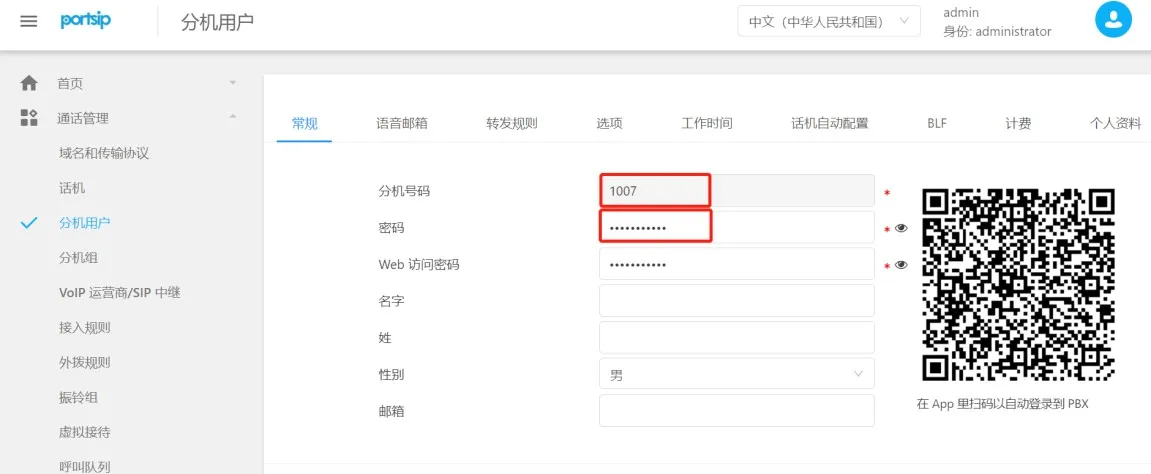

Figura 2 Adicionar conta de extensão
(2) Verificar domínio e protocolo de transporte: Vá para Call Manager — Domains & Transports para ver o domínio SIP, o protocolo de transporte e o número da porta, como mostrado na Figura 3.

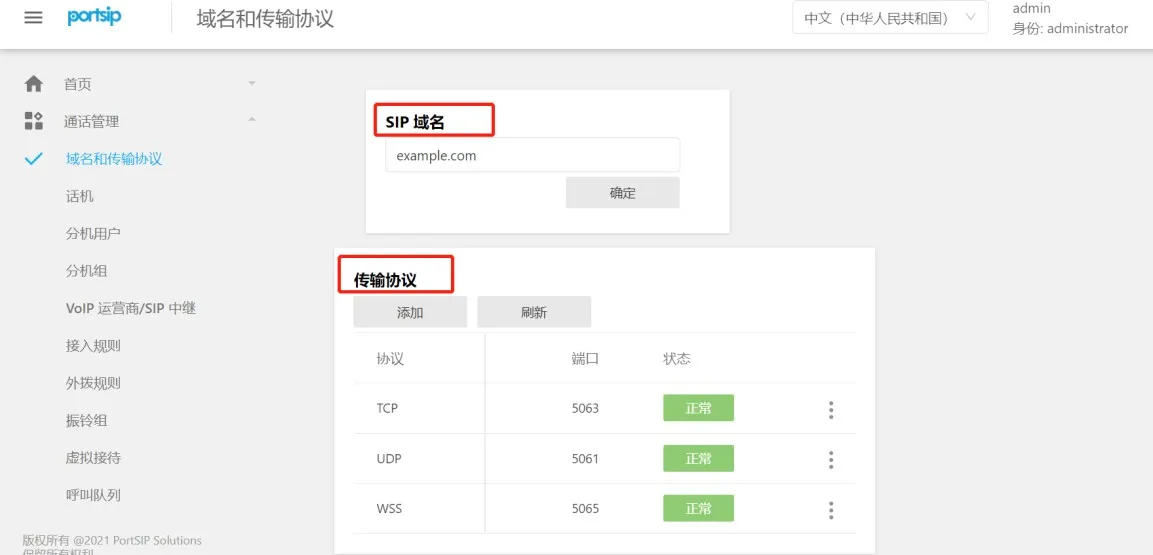

Figura 3 Ver domínio do servidor e protocolo de transporte
Após criar a extensão no servidor, configure o dispositivo para registar. Os passos são os seguintes:
(1) Faça login no dispositivo: Insira o endereço IP do dispositivo num navegador, faça login com nome de utilizador e palavra-passe (padrão: admin/admin).
(2) Vá para a interface Web do dispositivo: Line — SIP — Registration Settings, configure como mostrado na Figura 4:
① Nome de utilizador, ID de autenticação, Palavra-passe: Use o número da extensão e a palavra-passe criados no servidor PortSIP;
② Endereço do servidor: Insira o domínio SIP do PortSIP;
③ Porta do servidor e transporte: Insira a porta e o protocolo (UDP como exemplo);
④ Servidor proxy e porta: Use o IP estático do computador com PortSIP e a porta correspondente.

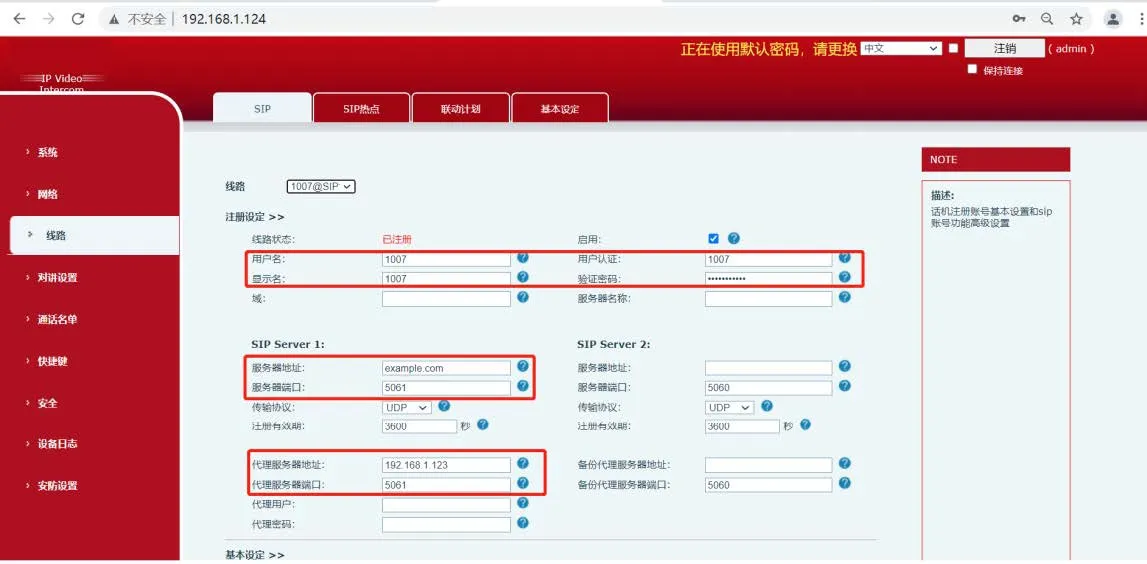

Figura 4 Diagrama de registo SIP
(3) Após inserir as informações e garantir a conectividade de rede, o Estado da linha do dispositivo mudará para Registered, o que significa que o dispositivo foi registado com sucesso no servidor SIP.
