Saiba como registrar monitores internos, dispositivos de controle de acesso e terminais de intercomunicação em um servidor PortSIP, incluindo configuração de extensão, configurações de domínio, configuração de conta SIP
Quando um dispositivo precisa se comunicar usando uma conta SIP registrada, um servidor SIP deve estar disponível e a conta deve estar registrada no dispositivo. Este guia explica como registrar dispositivos industriais em um servidor PortSIP.
Todos os nossos monitores internos, dispositivos de controle de acesso e produtos de interfone. Neste guia, os modelos Bi52W e Bi63 são usados como exemplos.

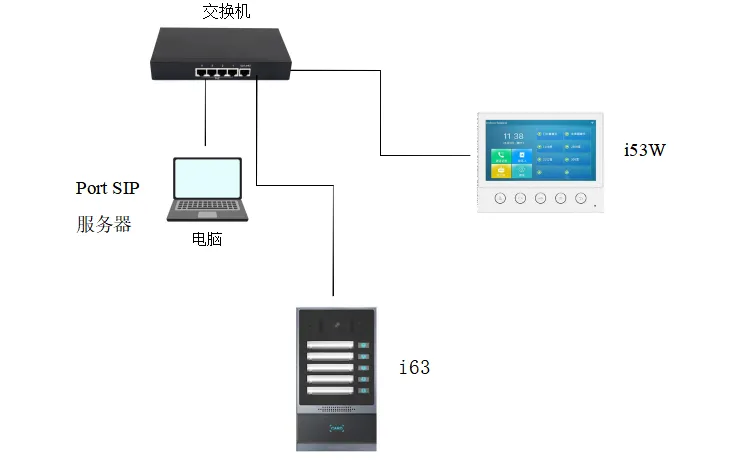

Conecte o PC, o Bi63 e o Bi53W à mesma rede local, conforme mostrado abaixo.
Antes de registrar o dispositivo no servidor PortSIP, o ambiente do servidor deve ser configurado primeiro. Neste exemplo, um servidor PortSIP instalado em um PC é usado para demonstrar o processo.
Adicione uma extensão.

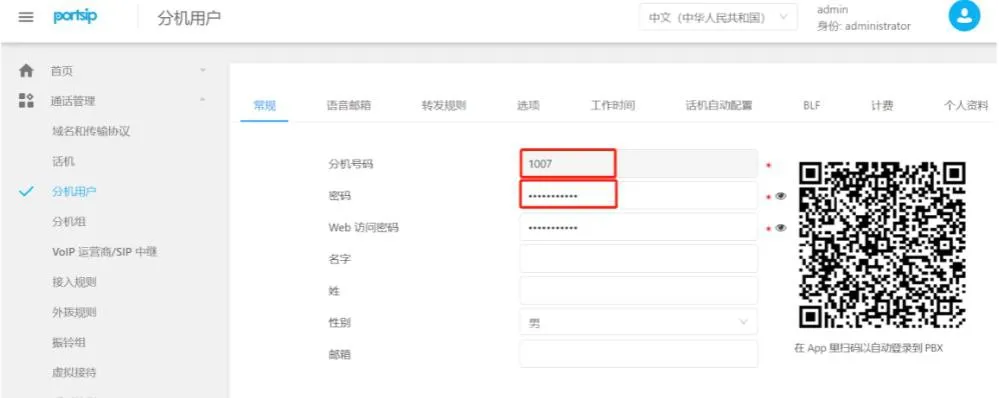

Faça login na interface web do servidor e vá para Gerenciamento de chamadas —— Usuários de extensão. Clique no botão Adicionar e insira o número da extensão e a senha para criar uma nova conta de extensão, conforme mostrado abaixo.
Verifique as configurações de domínio e protocolo de transporte do servidor.

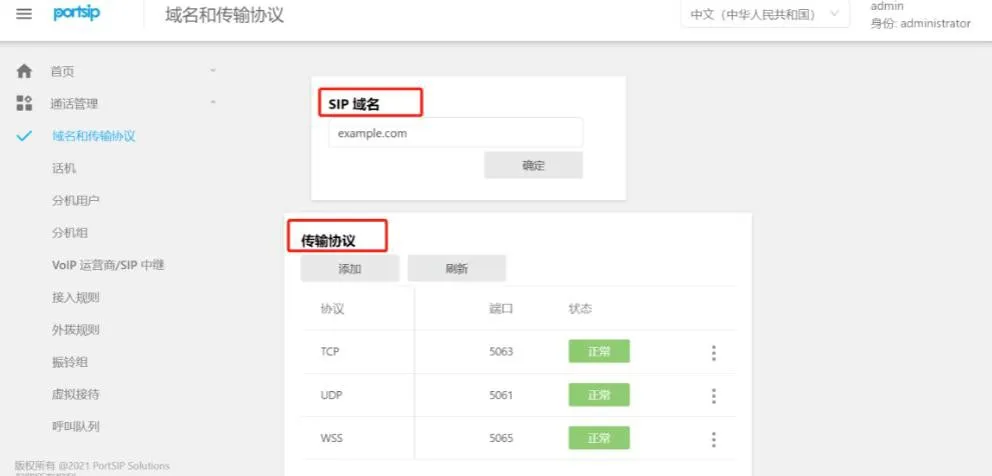

Vá para Gerenciamento de chamadas —— Domínio e protocolo de transporte para visualizar o domínio SIP, o protocolo de transporte e o número da porta correspondente usados pelo servidor, conforme mostrado abaixo.
Verifique e obtenha o endereço IP do dispositivo.
Para dispositivos de controle de acesso e interfones: Mantenha pressionada a tecla DSS por 10 segundos até ouvir um bipe, pressione rapidamente uma vez e o dispositivo anunciará seu endereço IP.
Para monitores internos:
Modelos sem tela sensível ao toque: i51W, i52W Mantenha pressionada a tecla OK e vá para Informações do sistema —— Rede —— IPv4.
Modelos com tela sensível ao toque: i53W, i56A Vá para Menu —— Status —— Rede —— IPv4.

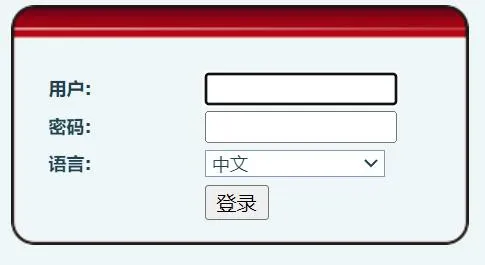

Abra um navegador e insira o endereço IP do dispositivo.
O nome de usuário e a senha padrão são ambos admin.

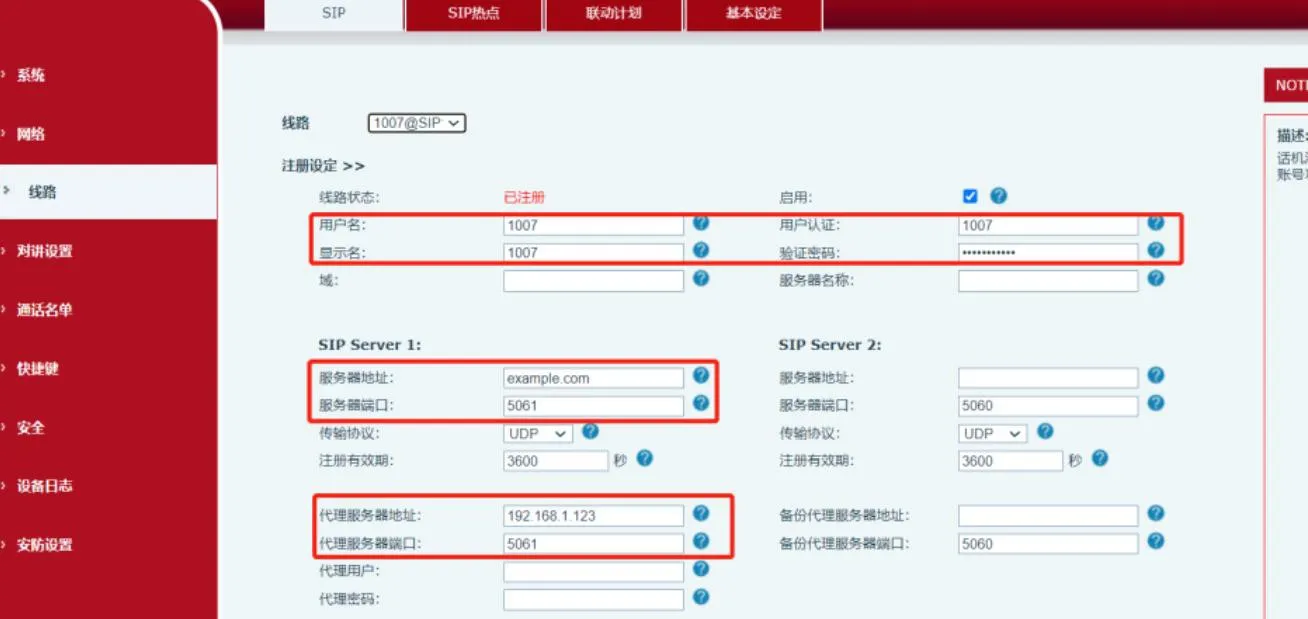

Vá para Linha → SIP → Configurações de registro. Insira as informações da conta, senha, porta, endereço do servidor e outros detalhes necessários e clique em Enviar.
(1) Nome de usuário, Usuário de autenticação e Senha: estes são o número da extensão e a senha criados no servidor.
(2) Endereço do servidor: insira o domínio SIP do servidor PortSIP.
(3) Porta do servidor e protocolo de transporte: use o protocolo de transporte e a porta correspondente definidos nas configurações de domínio e transporte do PortSIP. Neste exemplo, são usados UDP e sua porta correspondente.
(4) Servidor proxy e porta: neste exemplo, o registro é feito dentro da rede local. Como o servidor está instalado em um PC, o servidor proxy deve ser o endereço IP estático desse PC, e a porta deve corresponder à porta usada pelo protocolo de transporte selecionado.
(5) Após inserir todas as configurações, certifique-se de que o dispositivo e o servidor possam se comunicar pela rede. Após o registro bem-sucedido, o status da linha no dispositivo mudará para Registrado, o que significa que a conta SIP foi registrada com sucesso no servidor PortSIP.
