Este guia detalha como configurar a discagem rápida usando botões externos conectados à porta de entrada dos dispositivos de intercomunicação da série BHP-SOS. Ele cobre modelos suportados, conexões de fiação e configura
Quando os botões integrados dos dispositivos de interfone são insuficientes ou funções especiais são necessárias, botões externos podem ser usados para expansão de funções. Este documento fornece instruções detalhadas sobre como conectar botões externos a dispositivos de interfone para a função de discagem rápida.
BHP-SOS10, BHP-SOS10V, BHP-SOS10D, BHP-SOS11, BHP-SOS11V, BHP-SOS16V.
① Um dos nossos dispositivos da série BHP-SOS10 (usando o BHP-SOS10 como exemplo), um switch PoE (ou fonte de alimentação DC). Conecte o dispositivo ao switch.
② Um computador de depuração conectado ao mesmo switch para garantir a conectividade de rede entre o computador e o dispositivo.

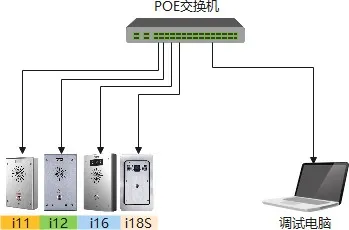

Conecte o BHP-SOS10 ao switch, e conecte o computador ao mesmo switch para garantir a comunicação de rede entre o computador e o dispositivo. O diagrama de conexão é mostrado na Figura 1.
Figura 1 Diagrama de conexão do dispositivo e do computador
Para implementar a discagem rápida pela porta de entrada, você precisa conectar um botão à porta de entrada e configurar os ajustes na interface web do dispositivo. Esta seção fornece instruções detalhadas para a configuração.

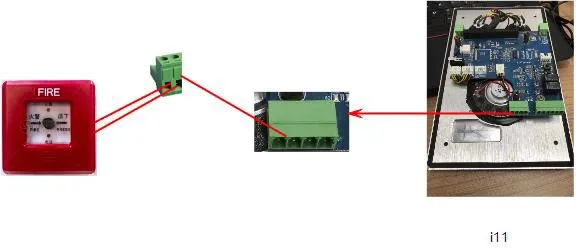

Conexão do botão externo: Use um bloco de terminais na porta de entrada do dispositivo e conecte o botão ao terminal da porta de entrada correspondente, como mostrado na Figura 2 (usando i10 como exemplo):

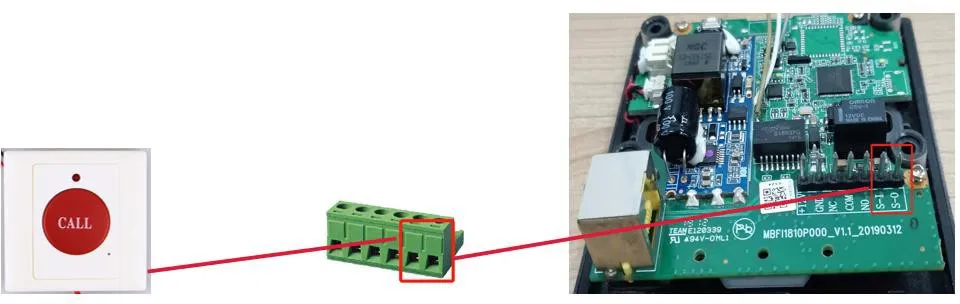

Figura 2 Diagrama de conexão do botão externo
Após conectar o botão, você precisa configurar os ajustes na interface web do dispositivo. Os passos de configuração detalhados são os seguintes:
(1) Fazer login no dispositivo: Insira o endereço IP do dispositivo em um navegador, depois insira o nome de usuário e a senha para fazer login (o nome de usuário e a senha padrão são admin);

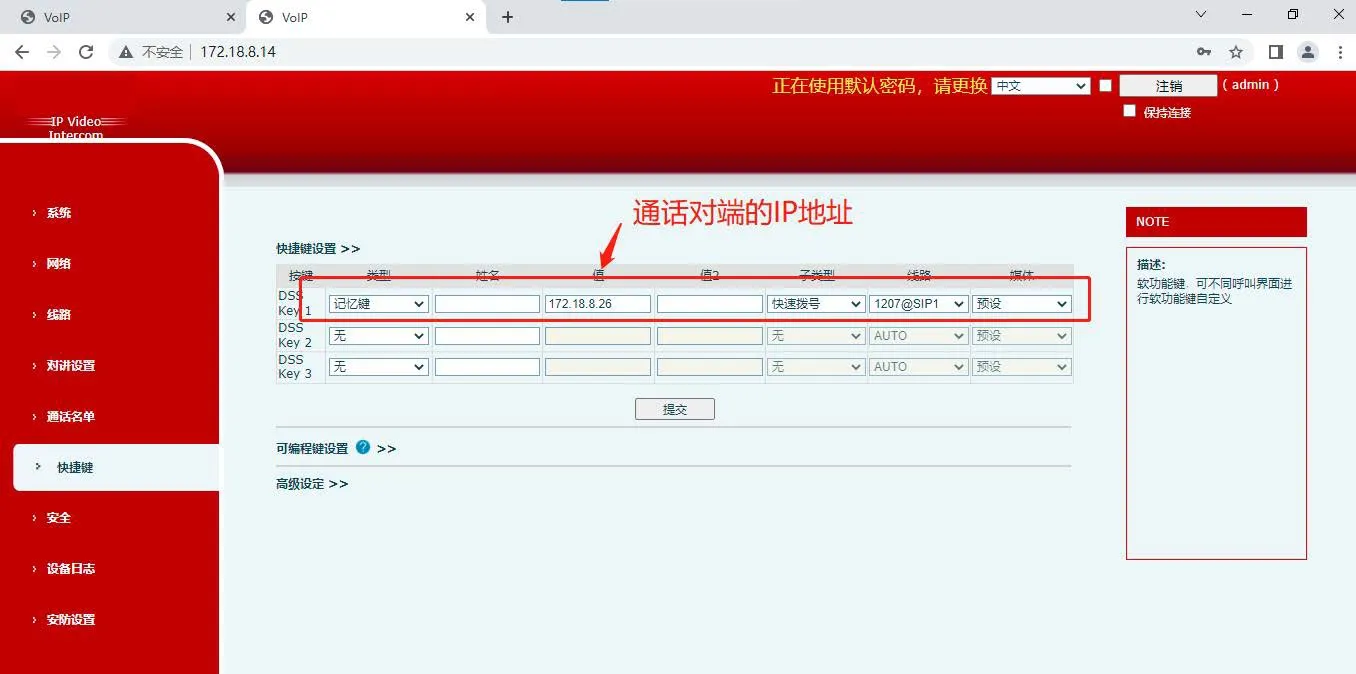

(2) Após o login, navegue até Atalhos -- Configurações de atalho e configure como mostrado na Figura 3;
① Tipo: Selecionar Tecla de Memória;
② Nome: Personalizar;
③ Valor: Insira o endereço IP do par ou conta SIP (o endereço IP é usado como exemplo aqui);
④ Subtipo: Selecionar Discagem Rápida;
Figura 3 Diagrama de configuração de atalhos

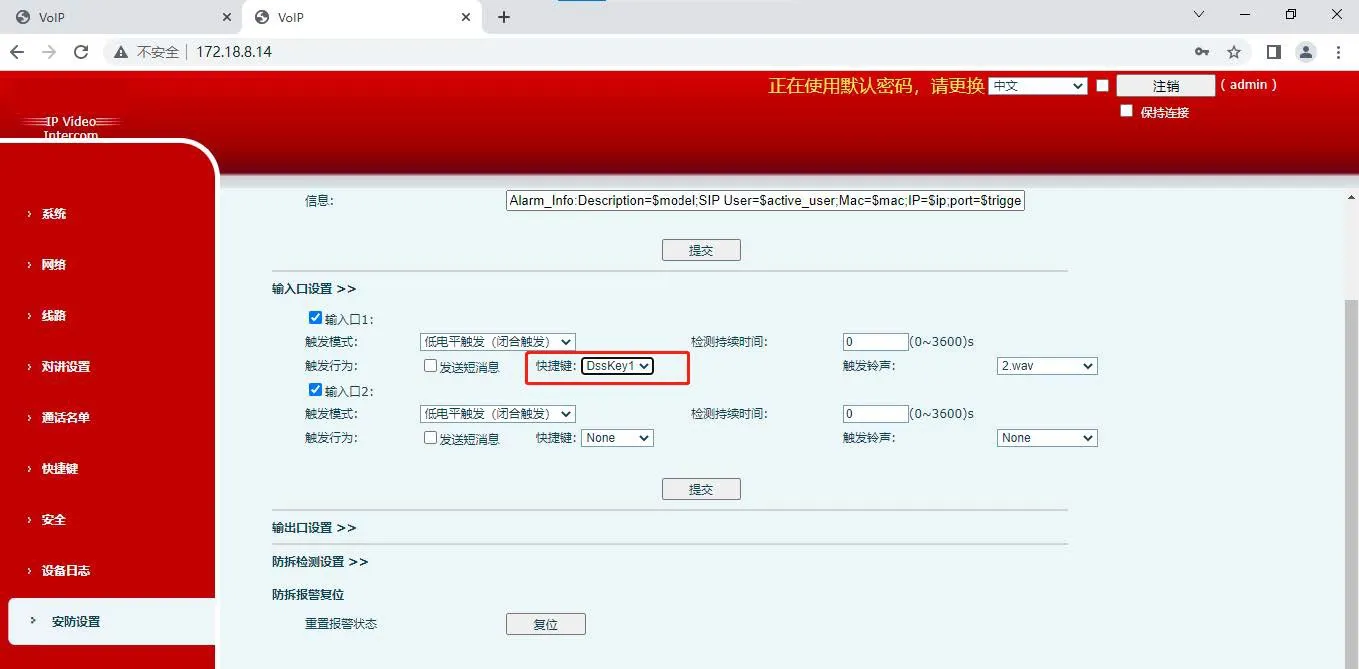

(3) Após configurar o atalho, vá para Configurações de Segurança -- Configurações da Porta de Entrada do dispositivo, marque Entrada 1 e selecione o DssKey1 configurado no menu suspenso de atalhos. A função de discagem rápida será ativada após a configuração, como mostrado na Figura 4.

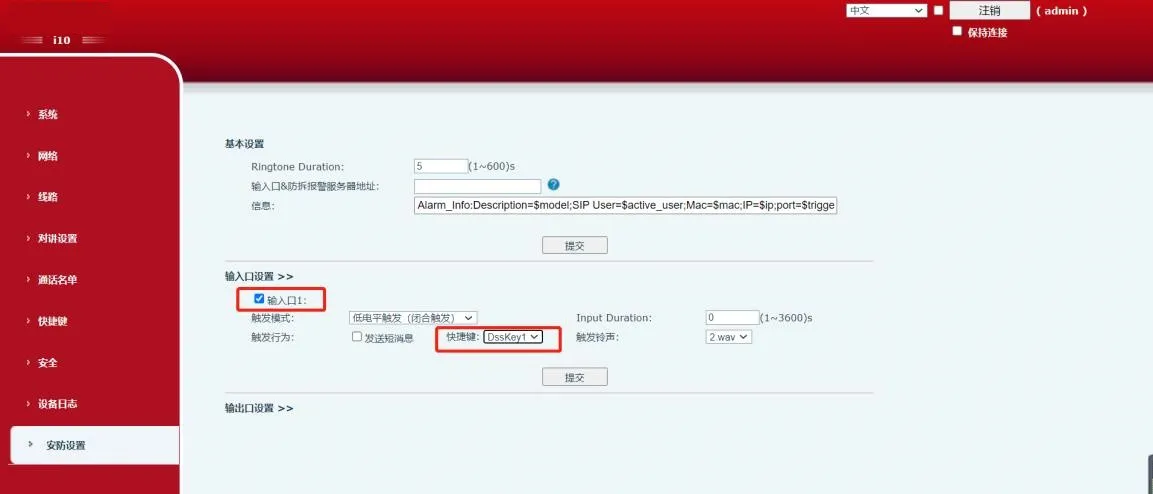

Figura 4 Diagrama de configuração da porta de entrada
