Os sistemas de controle de acesso/intercomunicadores podem se conectar a câmeras IP de terceiros na rede local. Durante uma chamada com a parte remota, o extremo remoto pode ouvir o áudio do controle de acesso/intercomunicador e visualizar o vídeo da câmera vinculada simultaneamente. Este documento descreve como conectar os dispositivos de controle de acesso e intercomunicadores Fanvil com câmeras IP de terceiros.
Intercomunicador: Bi12; Controle de acesso por voz Fanvil: BHP-SOS20, BHP-SOS23; Gateway Fanvil: BK-DAB-PA2; Telefone de vídeo auxiliar: BF600S

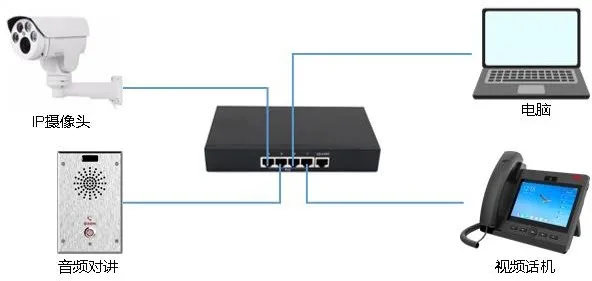

1. Um intercomunicador Bi12, um telefone de vídeo BF600S e uma câmera IP, todos conectados a um switch PoE para garantir a conectividade de rede normal
2. Um computador de depuração com comunicação de rede com todos os outros dispositivos
Neste cenário de aplicação, a câmera IP DEVE ser configurada com um endereço IP estático. Para métodos de configuração específicos, consulte o fabricante da câmera IP. Aqui usamos as câmeras Hikvision como exemplo:
<

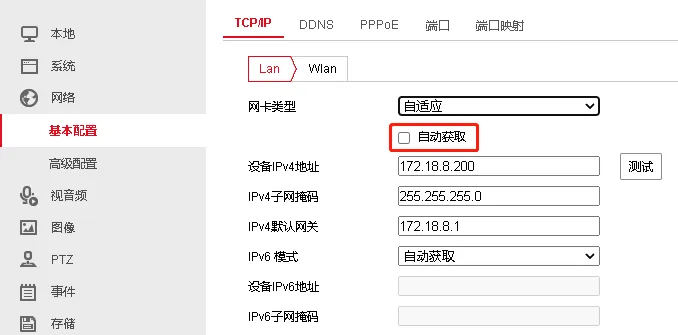

Desmarque a opção “Obtenção automática” e insira o endereço IP manualmente
As especificações de vídeo suportadas pelo telefone de vídeo BF600S são: codificação H264, resolução 1080P ou inferior; recomenda-se resolução 720P ou inferior. Portanto, você precisa confirmar o fluxo e a resolução usados pela câmera. Usando as câmeras Hikvision como exemplo:

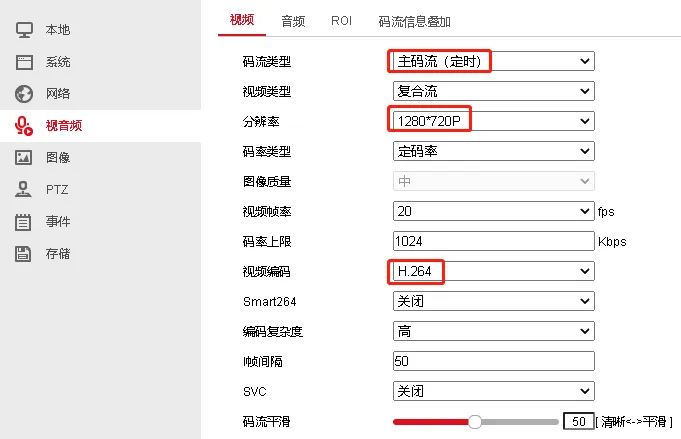

Confirme se o fluxo usado é fluxo principal, fluxo secundário ou terceiro fluxo
Confirme que o tipo de codificação é H264
Confirme que a resolução do fluxo é menor ou igual à resolução suportada pelo telefone de vídeo. Neste exemplo, é usada a resolução de vídeo 720P conforme recomendação
Observação: Alguns telefones de vídeo suportam apenas H264, Perfil Base e resolução VGA. Neste caso, ajuste a configuração da câmera de acordo. O Perfil Base corresponde à baixa complexidade de codificação nas câmeras Hikvision
Ao configurar o intercomunicador de áudio para vincular a uma câmera, o intercomunicador usa a URL RTSP da câmera para recuperar o fluxo de vídeo. O formato da URL RTSP varia conforme o fabricante, portanto você precisa consultar o fabricante da câmera para obter a URL RTSP correta. Usando as câmeras Hikvision como exemplo, a URL RTSP é:
rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Onde:
Rtsp é o cabeçalho da URL indicando uma URL RTSP
Admin:Fangwei123 são o nome de usuário e a senha para acessar a URL RTSP, geralmente iguais às credenciais de login web da câmera
O endereço IP e a porta são o endereço de acesso da câmera e a porta RTSP
101 indica fluxo principal, 102 indica fluxo secundário, 103 indica terceiro fluxo
Uma lista de URLs RTSP para fabricantes de câmeras comuns é fornecida na Seção 4
Para dispositivos de intercomunicação e PA: Navegue até WEB – Configurações de intercomunicação – Configurações de vídeo.
Para dispositivos de controle de acesso: Navegue até WEB – Configurações de controle de acesso – Configurações de vídeo.

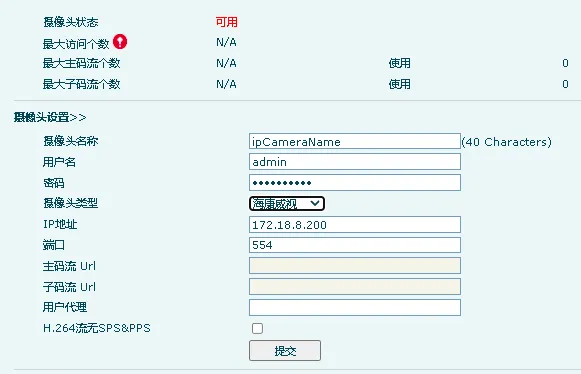

Para câmeras pré-compatíveis, configure da seguinte forma:
<
Nome de usuário: Nome de usuário para acessar o fluxo RTSP (igual ao nome de usuário web da câmera)
Senha: Senha para acessar o fluxo RTSP (igual à senha web da câmera)
Selecione o tipo de câmera
Endereço IP: Endereço IP da câmera
Porta: Porta RTSP da câmera

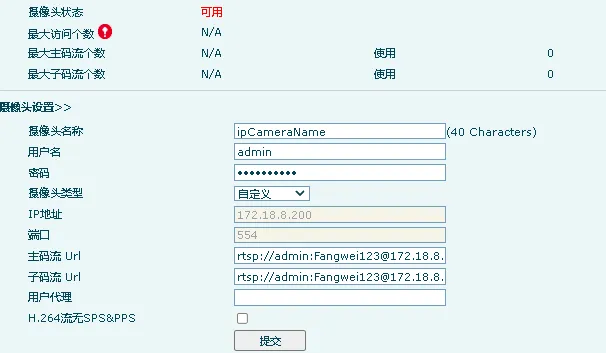

Se a câmera vinculada não estiver na lista de tipos, selecione Personalizado e insira a URL do fluxo RTSP. Formatos de exemplo:
Fluxo principal: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Fluxo secundário: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/102

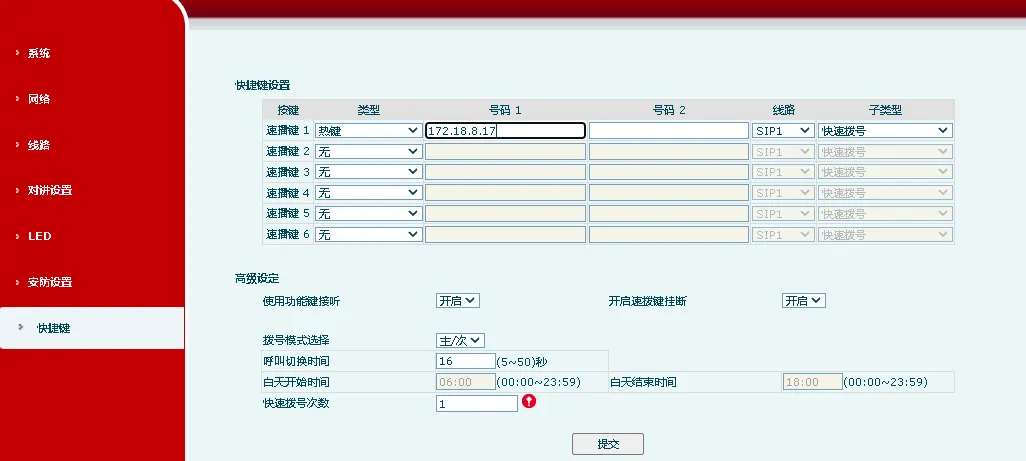

Os atalhos são usados para chamadas com um toque do controle de acesso/intercomunicador para o telefone de vídeo IP. A configuração é necessária antes do uso.
Tipo de atalho: Tecla de atalho
Número 1: Número chamado ou endereço IP
Subtipo: Discagem rápida
Para mais configurações relacionadas a chamadas, consulte outra documentação.
Câmeras Hikvision:
Fluxo principal: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Fluxo secundário: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/102
Onde: admin:Fangwei123 são o nome de usuário e a senha; 101 = fluxo principal, 102 = fluxo secundário, 103 = terceiro fluxo
Câmeras Dahua:
Fluxo principal: rtsp://nome_usuario:senha@ip:porta/cam/realmonitor?channel=1&subtype=0
Fluxo secundário: rtsp://nome_usuario:senha@ip:porta/cam/realmonitor?channel=1&subtype=1
Onde: nome_usuario:senha são as credenciais separadas por dois pontos; subtype=0 = fluxo principal, subtype=1 = fluxo secundário
Câmeras XiongMai:
Fluxo principal: rtsp://10.6.3.57:554/user=admin&password=&channel=1&stream=0.sdp?
Fluxo secundário: rtsp://10.6.3.57:554/user=admin&password=&channel=1&stream=1.sdp?
