Introdução

Visão Geral

O Ponto de Acesso SIP é um recurso simples e prático de fácil configuração. Ele implementa o toque em grupo e amplia a quantidade de contas SIP disponíveis.

Defina o Telefone A como Ponto de Acesso SIP e os demais telefones (B, C) como Clientes do Ponto de Acesso SIP. Ao receber uma chamada no Telefone A, os aparelhos A, B e C tocarão simultaneamente. Quando qualquer telefone atender, todos os outros pararão de tocar — o atendimento simultâneo não é suportado. Ao realizar chamadas externas, os aparelhos B e C utilizarão o número SIP registrado pelo Telefone A.

O GP210i pode funcionar como um PABX compacto e integrar-se a outros produtos Fanvil (ex: BHP-SOS10) para gerenciar dispositivos de ramal, incluindo reinício remoto e atualização de firmware.

Modelos Compatíveis

Este recurso é suportado a partir da versão de firmware V25. Modelos de telefones compatíveis:

1. Linha de Telefones BX

2. Linha de Telefones BH

3. Linha de Telefones Industriais

Exemplo de Funcionamento

Em uma residência com telefones no quarto, sala e banheiro: sem o Ponto de Acesso SIP, cada aparelho precisa de uma conta SIP individual. Com o Ponto de Acesso SIP, apenas uma conta é necessária para todos os dispositivos, simplificando o gerenciamento.

Sem Ponto de Acesso SIP: Apenas o telefone chamado toca.
Com Ponto de Acesso SIP: Todos os telefones tocam ao mesmo tempo (toque em grupo). Quando um aparelho atender, os demais param de tocar.

Instruções de Uso

Configuração do Ponto de Acesso SIP

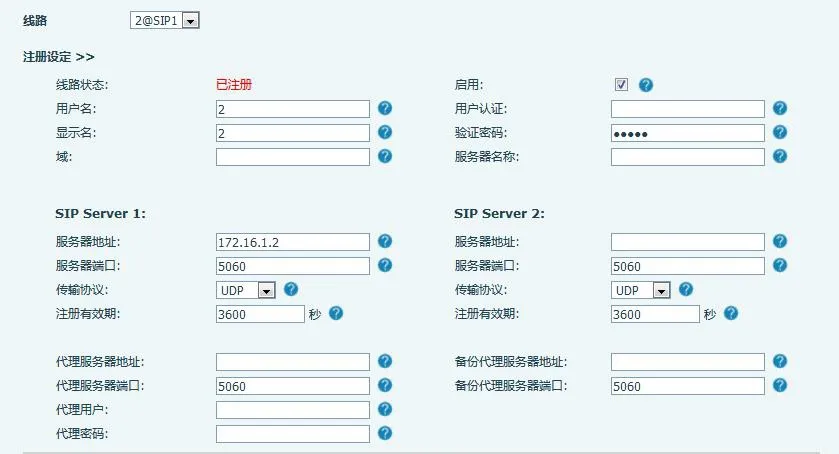

Modo de Número Registrado

O servidor de ponto de acesso suporta registro SIP e distribui números de ramal para os clientes.

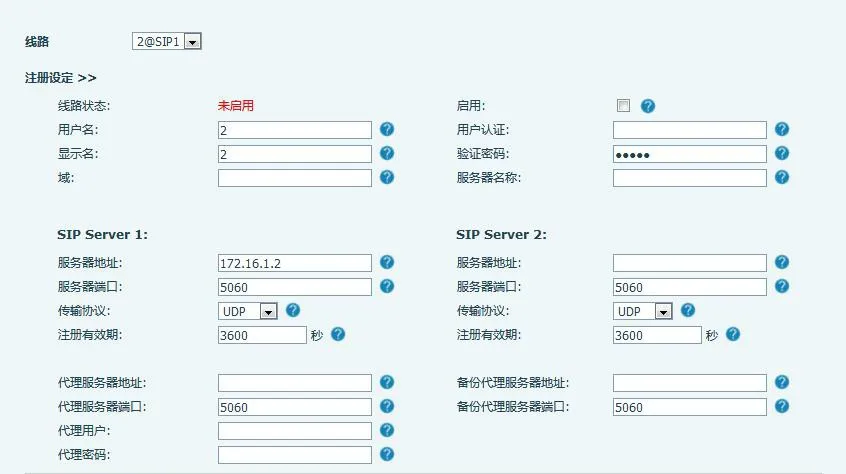

Modo Sem Registro (Apenas Série X56)

O servidor de ponto de acesso pode operar sem registro SIP enquanto distribui ramais. Os campos Número e Servidor são obrigatórios nesse modo.

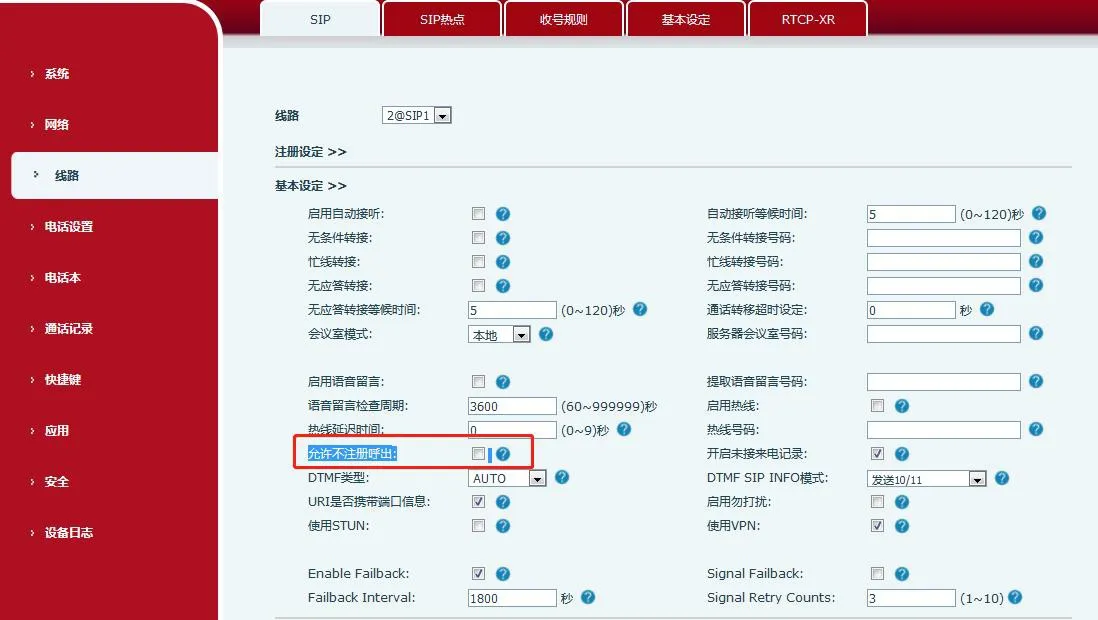

Observação: Ative a opção "Discar Sem Registro" para permitir que o servidor realize chamadas para ramais.

Caminho de configuração abaixo:

Configuração do Ponto de Acesso SIP (Exemplo: Telefone BX6)

1. Ativar Ponto de Acesso: Defina "Habilitar Ponto de Acesso" como Habilitado.

2. Modo: Selecione Ponto de Acesso (o dispositivo atua como Servidor de Ponto de Acesso SIP).

3. Tipo de Monitoramento: Escolha Broadcast ou Multicast. O uso de Multicast reduz pacotes de rede em broadcast. Servidor e Cliente devem utilizar o mesmo tipo.

4. Endereço de Monitoramento: IP Multicast para comunicação entre servidor e cliente (obrigatório apenas no modo Multicast; o Broadcast utiliza o IP WAN padrão).

5. Porta Local: Porta de comunicação personalizada (deve ser idêntica no servidor e nos clientes).

6. Nome: Defina um nome para o Ponto de Acesso SIP.

7. Modo de Toque Externo: TODOS (Principal + Ramais), Ramal (Apenas ramais tocam), Principal (Apenas o principal toca).

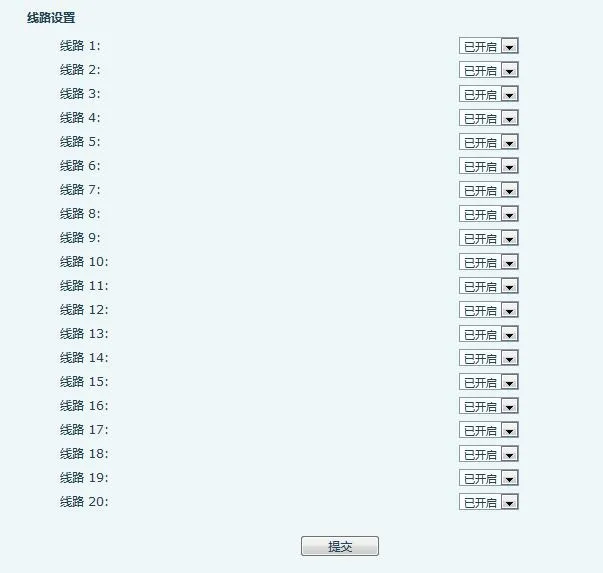

8. Configurações de Linha: Habilite o Ponto de Acesso SIP nas linhas SIP selecionadas.

1. Dispositivos Conectados: Lista clientes online e seus apelidos (números de ramal).

Observação: Para configuração do GP210i como Servidor de Ponto de Acesso, consulte a Seção 2.2.

Configuração do Servidor de Ponto de Acesso GP210i

Configurações do Servidor

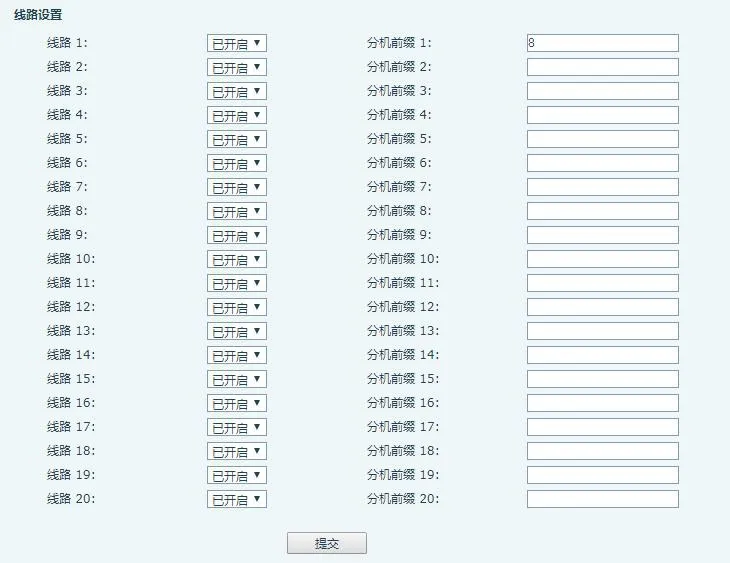

Quando o GP210i atuar como Servidor de Ponto de Acesso, é possível configurar um Prefixo de Ramal:

• Habilitar/desabilitar prefixo por linha SIP

• Número final do ramal = Prefixo + Número de ramal atribuído

Exemplo: Prefixo=8, Ramal=001 → Número final=8001

Gerenciamento de Ramais do Ponto de Acesso

Observação: Quando o GP210i for o servidor, mova manualmente os dispositivos da lista "Ramais Não Gerenciados" para "Ramais Gerenciados".

Os ramais gerenciados suportam reinício remoto, atualização e toque em grupo. Modo de Gerenciamento: 0=Acesso irrestrito, 1=Apenas dispositivos autorizados.

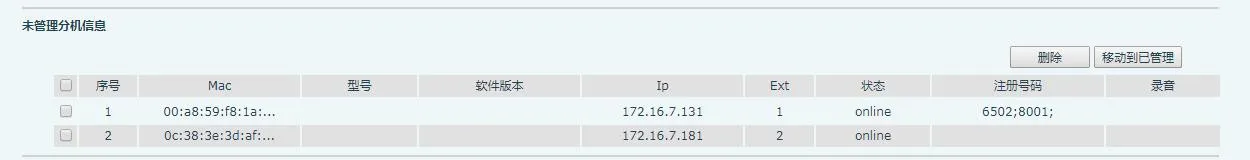

1. Ramais Não Gerenciados
O servidor atribui contas automaticamente aos clientes e os lista aqui.

1. MAC: Endereço MAC do dispositivo

2. Modelo: Modelo do dispositivo

3. Versão: Versão do firmware

4. IP: Endereço IP do dispositivo

5. Ramal: Número de ramal atribuído

6. Status: Online/Offline

7. Número Registrado: Conta SIP principal

8. Excluir: Remover dispositivo

9. Mover para Gerenciado: Conceder permissões de gerenciamento

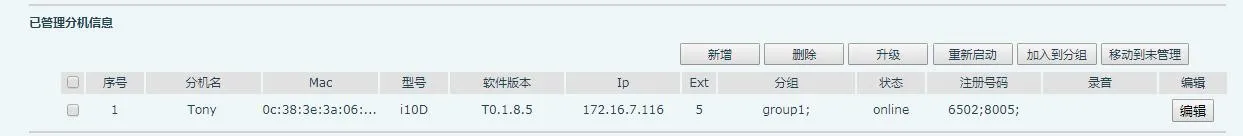

2. Ramais Gerenciados
Suporta reinício, atualização, edição, agrupamento e exclusão.

1. Nome do Ramal: Rótulo do dispositivo

2. MAC: Endereço MAC

3. Modelo: Modelo do dispositivo

4. Versão: Versão do firmware

5. IP: Endereço IP

6. Ramal: Número de ramal

7. Grupo: Grupo atribuído

8. Status: Online/Offline

9. Número Registrado: Conta SIP principal

10. Editar: Modificar nome/MAC/ramal/grupo

11. Adicionar: Incluir dispositivo manualmente (MAC obrigatória)

12. Excluir: Remover dispositivo

13. Atualizar: Atualização remota de firmware

14. Reiniciar: Reinício remoto

15. Adicionar ao Grupo: Atribuir a um grupo

16. Mover para Não Gerenciado: Revogar permissões de gerenciamento

3. Grupos do Ponto de Acesso
Discue o número do grupo para acionar o toque simultâneo de todos os membros.

1. Nome: Rótulo do grupo

2. Número: Número de toque em grupo

3. Editar: Modificar grupo

4. Adicionar: Criar novo grupo

5. Excluir: Remover grupo

Atualização de Ramais

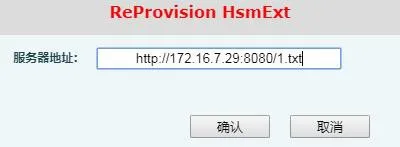

Para atualizar dispositivos gerenciados, insira a URL do servidor de atualização e confirme. O dispositivo fará o download e instalará a nova versão do firmware.

Configuração do Cliente SIP Hotspot

Utilizando o BX6 como exemplo de cliente: não é necessária configuração manual de conta SIP. O cliente obtém automaticamente as definições do ponto de acesso.

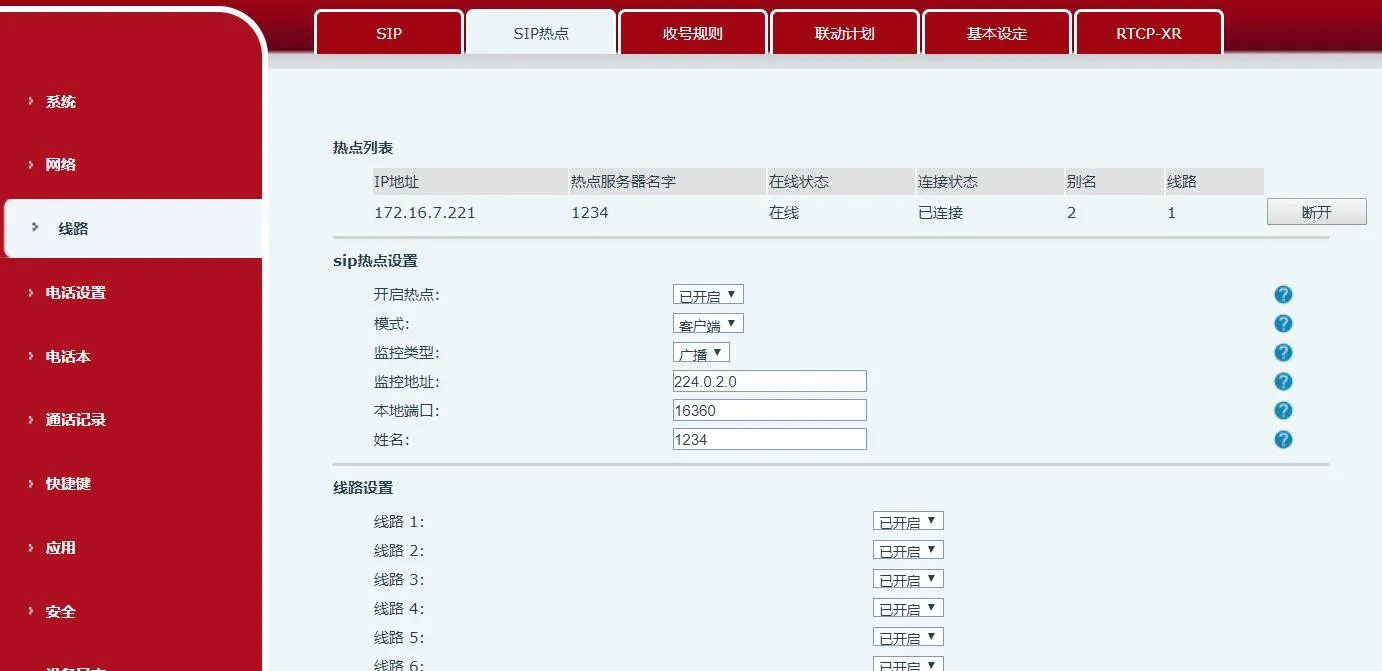

1. Definir o Modo como Cliente

2. Configurar todos os parâmetros restantes (Tipo de Monitoramento/Porta/Endereço) de forma idêntica ao Servidor de Ponto de Acesso

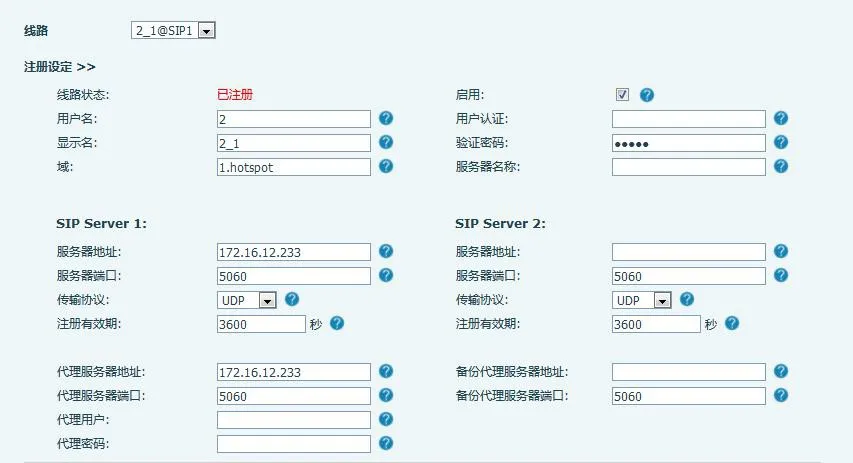

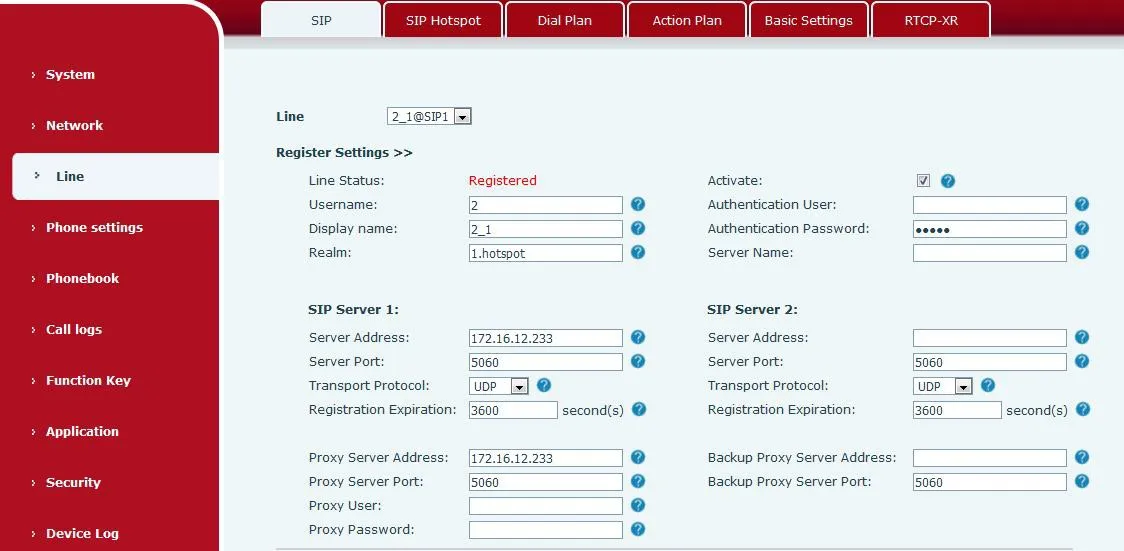

O IP do servidor e os nomes de exibição são preenchidos automaticamente:

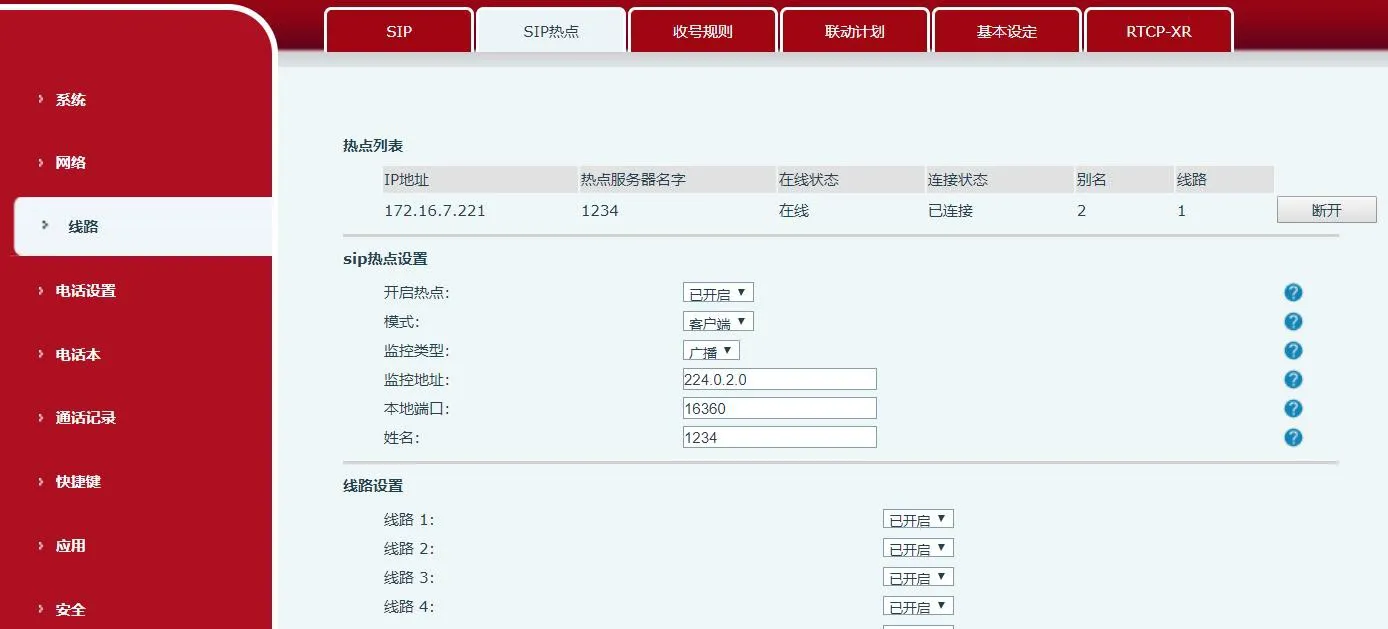

A Lista de Pontos de Acesso exibe os servidores conectados (ex: IP:172.16.7.221, Linha:0). Discue 0 para ligar para o aparelho principal do ponto de acesso. Clique em Desconectar para encerrar a conexão.

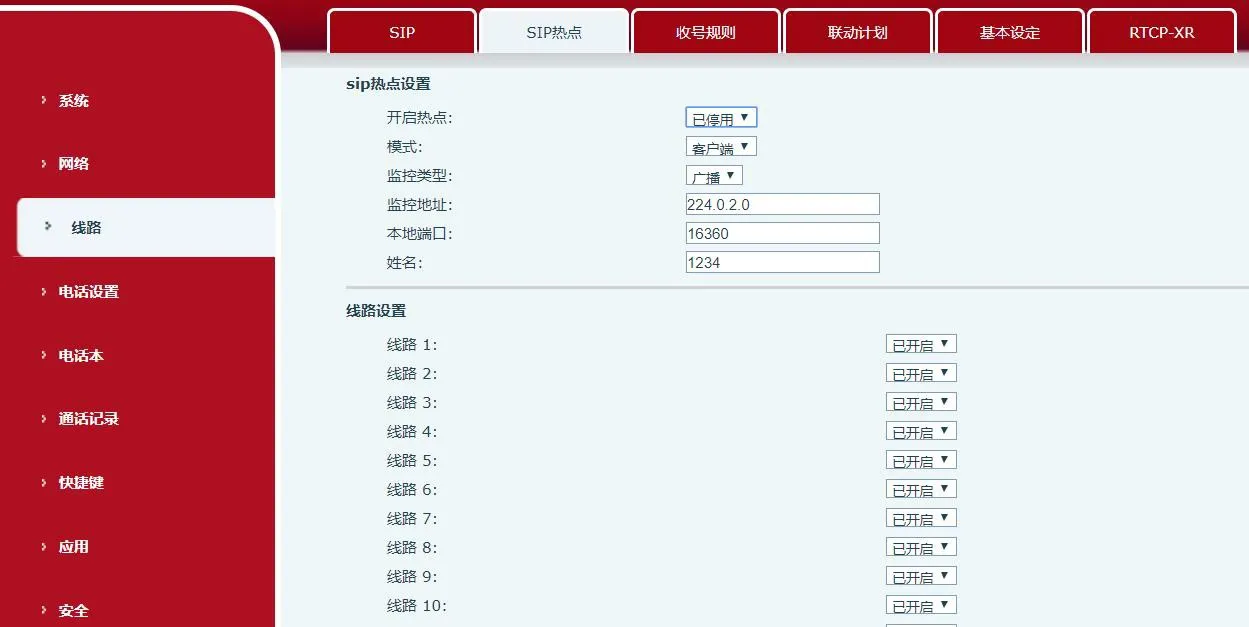

Ao desativar o Ponto de Acesso SIP:
• Cliente: Limpa dados de registro
• Principal: Mantém dados de registro

Observações Importantes:

• Vários pontos de acesso na mesma rede requerem segmentos de endereço de monitoramento exclusivos

• Tanto o ponto de acesso quanto os clientes podem realizar chamadas externas

• O ponto de acesso suporta transferência de chamadas; os clientes contam apenas com funções básicas de ligação

• X5S/X6: Alterações surtem efeito imediato; X3S/X4/BH: Necessitam de reinício

Operações de Chamada

1. Chamadas entre Ramais

• Com Prefixo de Ramal:

  • Principal → Ramal: 8000 → 8001

  • Ramal → Principal: 8001 → 8000

  • Ramal → Ramal: 8001 → 8002

• Sem Prefixo:

  • Principal → Ramal: 0 → 1

  • Ramal → Principal: 1 → 0

2. Chamada Externa para Principal/Ramais

Discue o número externo do aparelho principal. Todos os dispositivos (Principal + Ramais) tocarão ao mesmo tempo. O primeiro a atender estabelece a ligação.

3. Chamada Externa via Principal/Ramal

Discue diretamente o número externo a partir do aparelho principal ou de qualquer cliente.
