Guia de atualização de imagem de telefone SIP com tela colorida cobre papel de parede personalizado, logotipo, especificações de ícone de chave DSS, criação do Photoshop, embalagem 7-Zip, interface do usuário da web e et
Os telefones IP com tela colorida suportam atualização personalizada do papel de parede da tela de repouso e do logotipo de cabeçalho. Os telefones da série H5 também suportam atualização personalizada de ícones de teclas de atalho. Dois métodos de atualização estão disponíveis: atualização via Interface Web e atualização por Provisionamento Automático. Formatos de imagem suportados: .bmp e .tar.gz.
1. Especificações de papel de parede para diferentes modelos de telefones com tela colorida:
Tabela 1 - Especificações de Papel de Parede da Série com Tela Colorida
| Modelo | Resolução L*A | Profundidade de Cor | Formato | Tamanho do Arquivo | Nome do Arquivo |
| BX3S/BX4 | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado |
| BX3SG | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado |
| BX3U | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado |
| BX4U | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado |
| BH5 | 480*320 | 16bit RGB565 | bmp | ~300KB | Ilimitado |
| BX5S | 480*320 | 16bit /24bit RGB565 | bmp | ~300KB | Ilimitado |
| BX5U | 480*320 | 16bit RGB565 | bmp | ~300KB | Ilimitado |
| BX6-Main | 480*272 | 24bit RGB888 | bmp | ~380KB | Ilimitado |
| BX6-Sub | 240*320 | 16bit RGB565 | bmp | ~150KB | Ilimitado |
| BX6U | 480 * 272 | 24bit RGB888 | bmp | ~380KB | Ilimitado |
| BX7 | 800*480 | 24bit RGB888 | bmp | ~1.00MB | Ilimitado |
| BX7C | 800*480 | 24bit RGB888 | bmp | ~1.00MB | Ilimitado |
| GP210/GP210i-Main | 480*272 | 24bit RGB888 | bmp | ~380KB | Ilimitado |
| GP210/GP210i-Sub | 320*480 | 16bit RGB565 | bmp | ~300KB | Ilimitado |
2. Especificações de ícones de tecla DSS para diferentes modelos de telefones com tela colorida:
Tabela 2 - Especificações de Ícones de Tecla DSS para Modelos com Tela Colorida
| Modelo | Resolução L*A | Profundidade de Cor | Formato | Tamanho do Arquivo | Nome do Arquivo |
| BX3S/BX4 | - | - | - | - | - |
| BH5 | 54*54 | 16bit RGB565 | bmp | ~5KB | Ver Tabela 3 |
| BX4U-Side | 25*25 | 32bit | Png | ~3KB | Ver Tabela 4 - Tecla DSS Padrão |
| BX4U-Sub | 42*42 | 32bit | Png | ~3KB | Ver Tabela 4 - Tecla DSS Padrão |
| BX5U-Side | 25*25 | 32bit | Png | ~3KB | Ver Tabela 4 - Tecla DSS Padrão |
| BX5U-Sub | 42*42 | 32bit | Png | ~3KB | Ver Tabela 4 - Tecla DSS Padrão |
| BX6U-Side | 25*25 | 32bit | Png | ~3KB | Ver Tabela 4 - Tecla DSS Padrão |
| BX6U-Sub | 42*42 | 32bit | Png | ~3KB | Ver Tabela 4 - Tecla DSS Padrão |
| BX5S | - | - | - | - | - |
| BX6-Sub DSS | 42*42 | 32bit | Png | ~3KB | Ver Tabela 4 - Tecla DSS Padrão |
| BX7 | - | - | - | - | - |
| BX7C | 31*31 | 32bit | Png | ~4KB | Ver Tabela 4 - Tecla DSS Lateral |
| GP210/GP210i-Side | 25*25 | 32bit | Png | ~2KB | Ver Tabela 4 - Tecla DSS Lateral |
| GP210/GP210i-Sub DSS | 42*42 | 32bit | Png | ~3KB | Ver Tabela 4 - Tecla DSS Padrão |
3. Nomenclatura de ícones de discagem rápida em tela de repouso para telefones BH5:
Tabela 3 - Nomenclatura de Ícones Personalizados dos Telefones Série H5
| Tipo de Arquivo | Nome do Arquivo | Formato | Tamanho do Arquivo | Resolução LxA |
| Recepção | ICON_RECEPTION | bmp | ~5KB | 54x54 |
| Serviço | ICON_SERVICE | bmp | ~5KB | 54x54 |
| Limpeza | ICON_CLEANING | bmp | ~5KB | 54x54 |
| Despertar | ICON_WAKEUP | bmp | ~5KB | 54x54 |
| Emergência | ICON_EMG | bmp | ~5KB | 54x54 |
| Gestão | ICON_MANAGER | bmp | ~5KB | 54x54 |
Observação: A cor de fundo das imagens das teclas de atalho deve ser preta para remover o plano de fundo e exibir ícones circulares na tela LCD.
4. Nomenclatura de ícones de tecla DSS em tela de repouso para telefones com tela colorida:
Tabela 4 - Ícones de Teclas DSS e DSS Lateral
| Tipo de Tecla DSS | Nome do Ícone da Tecla DSS Lateral | Nome do Ícone da Tecla DSS Padrão |
| Lista BLF | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| Nenhum | side_custom_dss_edit.png | custom_dss_edit.png |
| Evento de Tecla | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| Linha | side_custom_dss_line.png | custom_dss_line.png |
| URL e URL de Ação | side_custom_dss_url.png | custom_dss_url.png |
| Multicast | side_custom_dss_mcast.png | custom_dss_mcast.png |
| Tecla de Memória / Transferência Assistida | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| Tecla de Memória / Transferência Cega | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| Tecla de Memória / Retenção de Chamada | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| Tecla de Memória / Desvio de Chamada | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| Tecla de Memória / Conferência | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| Tecla de Memória / DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| Tecla de Memória / Interfone | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| Tecla de Memória / MWI | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| Tecla de Memória / Nova Chamada | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| Tecla de Memória / Presença | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| Tecla de Memória / Discagem Rápida | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
Especificações do logotipo de cabeçalho para telefones com tela colorida:
Observação: As séries X5S & X6 não suportam temporariamente a atualização personalizada do logotipo de cabeçalho.
| Modelo | Resolução LxA | Profundidade de Cor | Formato | Tamanho do Arquivo | Nome do Arquivo |
| X3S/X4/H5/D5 | L ≤ Largura da Tela; A < titlebarH | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
Altura da barra de cabeçalho (titlebarH):
A: H5 = 40px
B: BX3S/BX4/D5 = 35px
Adobe Photoshop

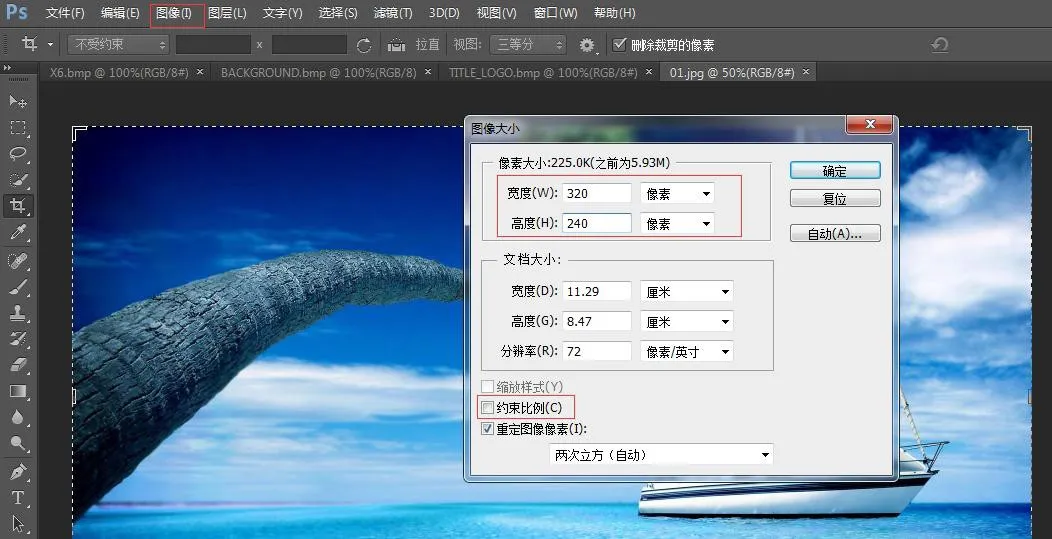

2.1 Abra o Photoshop → Abra sua imagem → Image → Image Size
<
Defina largura e altura conforme o modelo do telefone. Desmarque "Constrain Proportions" → Clique em OK

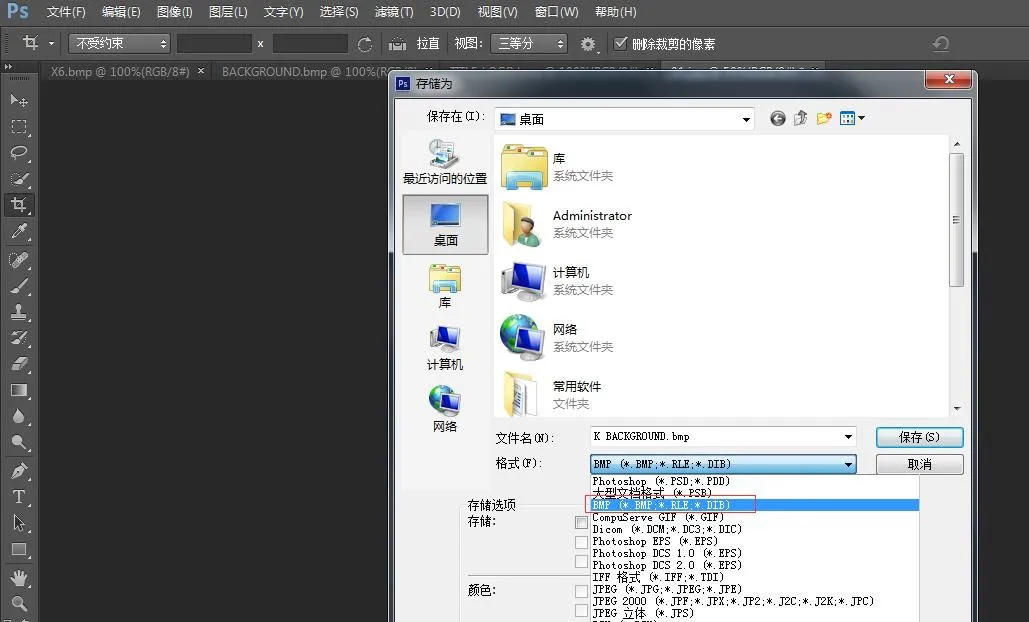

2.2 File → Save As → Selecione o formato BMP

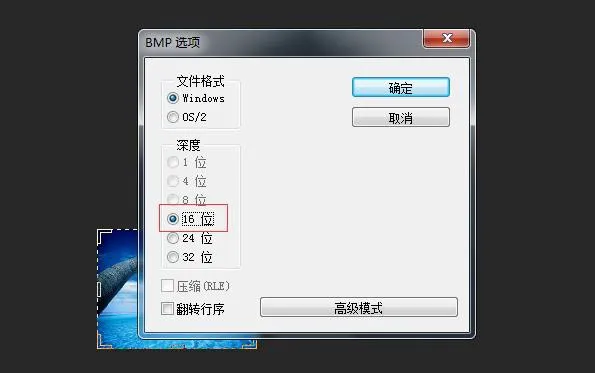

2.3 Clique em Salvar, selecione a profundidade de cor correta conforme mostrado:
<
Selecione a profundidade de cor compatível com seu modelo → OK. Criação de imagem concluída.
3. O logotipo de cabeçalho, ícones de discagem rápida e teclas DSS usam o mesmo método de criação.
4. Como criar o pacote etc.tar.gz
Use a ferramenta 7-Zip (Exemplo: ICON_SERVICE.bmp)

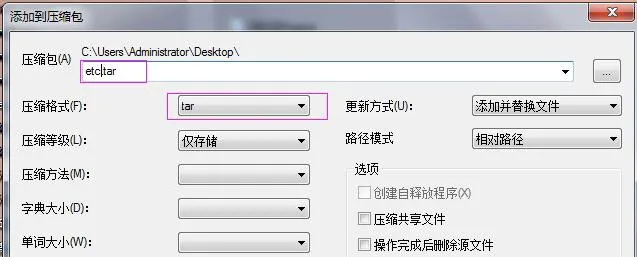

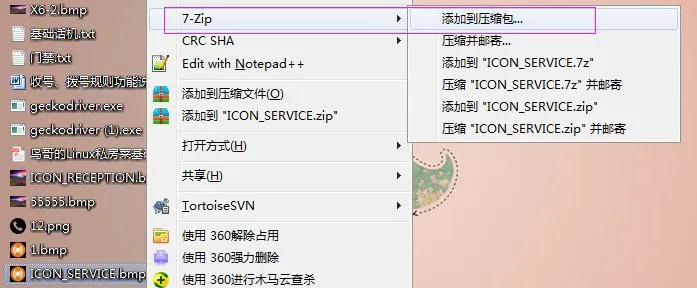

1) Clique com o botão direito no arquivo → 7-Zip → Add to archive → Archive format: tar → OK → Gerar etc.tar

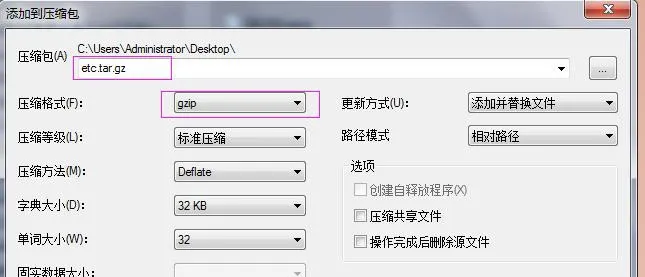

2) Clique com o botão direito em etc.tar → 7-Zip → Add to archive → Archive format: gzip → OK → Gerar etc.tar.gz

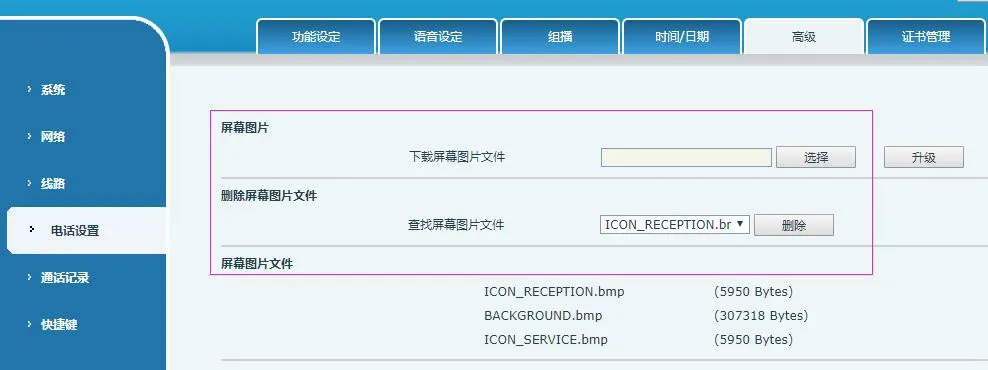

Atualização de Papel de Parede BX3S/BX4/BH5
A série H5 suporta atualização de papel de parede, logotipo de cabeçalho e ícones de discagem rápida em tela de repouso.
Acesse a interface web do telefone → Phone Settings → Advanced → Screen Images. Envie arquivos .bmp ou etc.tar.gz aqui.
<
Após a atualização bem-sucedida, você pode visualizar e excluir imagens nesta página.

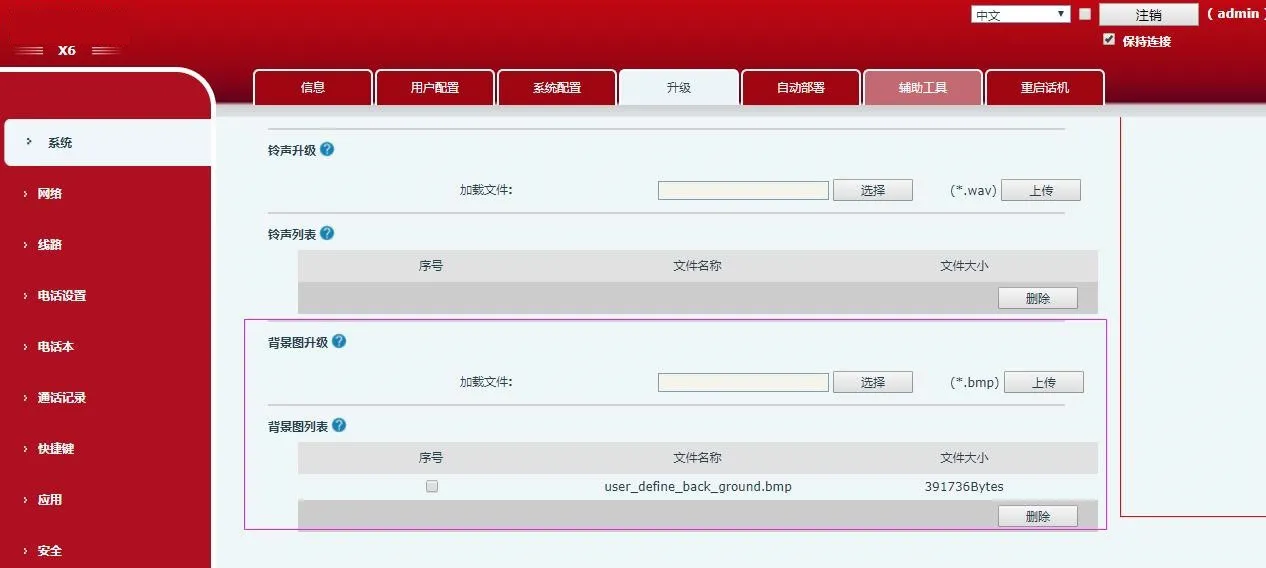

Atualização de Papel de Parede BX5S/BX6/BX7/BX7C/GP210/GP210i
Acesse a interface web do telefone → System → Upgrade → Wallpaper Upgrade
<
Após a atualização bem-sucedida, você pode visualizar e excluir papéis de parede nesta página.
Atualização de Ícones de Tecla DSS BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i (2 métodos)
1) Atualização Direta (.png)

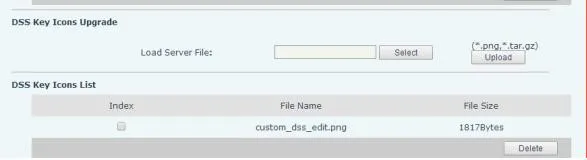

Interface Web: System → Upgrade → DSSkey Icons Upgrade. Envie ícones personalizados (devem seguir as regras de nomenclatura da Tabela 4). Os ícones atualizados aparecerão na Lista de Ícones de Tecla DSS.
2) Atualização em Lote (.tar.gz)
Para atualização em massa de ícones, use o pacote .tar.gz (permite nome personalizado).
① Comando de empacotamento Linux: tar –zcvf etc.tar.gz xxx.png xxx1.png
② Empacotamento Windows (7-Zip):
- Selecione os arquivos → Clique com o botão direito → 7-Zip → Add to archive → tar → OK (criar etc.tar)
- Clique com o botão direito em etc.tar → 7-Zip → Add to archive → gzip → OK (criar etc.tar.gz)

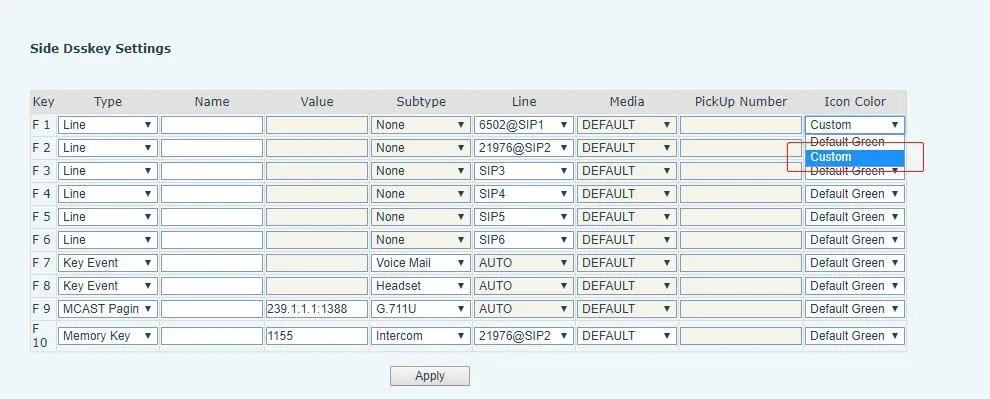

Após a atualização, selecione os ícones de tecla DSS personalizados na interface web.
Provisionamento Automático Série BX34 (Papel de Parede, Logotipo de Cabeçalho; H5 suporta ícones de discagem rápida)
Adicione Auto Etc Url na seção
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |

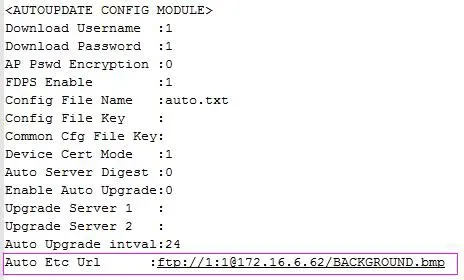

Exemplo de configuração (BACKGROUND.bmp):
Os modelos BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i usam o mesmo método de provisionamento automático para papel de parede e ícones de tecla DSS (sem suporte a logotipo de cabeçalho). Os nomes de arquivo são personalizáveis.
Exemplo (BX6):
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
