Os telefones IP com ecrã a cores suportam a atualização personalizada do fundo de ecrã inativo e do logótipo do título. Os telefones da série H5 suportam adicionalmente a atualização personalizada dos ícones das teclas de atalho. Existem dois métodos de atualização disponíveis: atualização via interface web e atualização via aprovisionamento automático. Formatos de imagem suportados: .bmp e .tar.gz.
1. Especificações do fundo de ecrã para diferentes modelos de telefones com ecrã a cores:
Tabela 1 - Especificações do Fundo de Ecrã para a Série de Ecrã a Cores
| Modelo | Resolução L*A | Profundidade de Cor | Formato | Tamanho do Ficheiro | Nome do Ficheiro | |
| BX3S/BX4 | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado | |
| BX3SG | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado | |
| BX3U | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado | |
| BX4U | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado | |
| BH5 | 480*320 | 16bit RGB565 | bmp | ~300KB | Ilimitado | |
| BX5S | 480*320 | 16bit /24bit RGB565 | bmp | ~300KB | Ilimitado | |
| BX5U | 480*320 | 16bit RGB565 | bmp | ~300KB | Ilimitado | |
| BX6-Principal | 480*272 | 24bit RGB888 | bmp | ~380KB | ||
| Ilimitado | ||||||
| BX6-Secundário | 240*320 | 16bit RGB565 | bmp | ~150KB | Ilimitado | |
| BX6U | 480 * 272 | 24bit RGB888 | bmp | ~380KB | Ilimitado | |
| BX7 | 800*480 | 24bit RGB888 | bmp | ~1.00MB | Ilimitado | |
| BX7C | 800*480 | 24bit RGB888 | bmp | ~1.00MB | Ilimitado | |
| GP210/GP210i-Principal | 480*272 | 24bit RGB888 | bmp | ~380KB | Ilimitado | |
| GP210/GP210i-Secundário | 320*480 | 16bit RGB565 | bmp | ~300KB | Ilimitado |
2. Especificações dos ícones das teclas DSS para diferentes modelos de telefones com ecrã a cores:
Tabela 2 - Especificações dos Ícones das Teclas DSS para Modelos de Ecrã a Cores
| Modelo | Resolução L*A | Profundidade de Cor | Formato | Tamanho do Ficheiro | Nome do Ficheiro | |
| BX3S/BX4 | - | - | - | - | - | |
| BH5 | 54*54 | 16bit RGB565 | bmp | ~5KB | Ver Tabela 3 | |
| BX4U-Lateral | 25*25 | 32bit | Png | ~3KB | Ver Tabela 4 Tecla DSS Normal | |
| BX4U-Secundário | 42*42 | 32bit | Png | ~3KB | Ver Tabela 4 Tecla DSS Normal | |
| BX5U-Lateral | 25*25 | 32bit | Png | ~3KB | Ver Tabela 4 Tecla DSS Normal | |
| BX5U-Secundário | 42*42 | 32bit | Png | ~3KB | Ver Tabela 4 Tecla DSS Normal | |
| BX6U-Lateral | 25*25 | 32bit | Png | ~3KB | Ver Tabela 4 Tecla DSS Normal | |
| BX6U-Secundário | 42*42 | 32bit | Png | ~3KB | Ver Tabela 4 Tecla DSS Normal | |
| BX5S | - | - | - | - | - | |
| BX6-Secundário DSS | 42*42 | 32bit | Png | ~3KB | Ver Tabela 4 Tecla DSS Normal | |
| BX7 | - | - | - | - | - | |
| BX7C | 31*31 | 32bit | Png | ~4KB | Ver Tabela 4 Tecla DSS Lateral | |
| GP210/GP210i-Lateral | 25*25 | 32bit | Png | ~2KB | Ver Tabela 4 Tecla DSS Lateral | |
| GP210/GP210i-Secundário DSS | 42*42 | 32bit | Png | ~3KB | Ver Tabela 4 Tecla DSS Normal |
3. Nomenclatura dos ícones de discagem rápida no ecrã inativo para telefones BH5:
Tabela 3 - Nomenclatura de Ícones Personalizados para Telefones H5
Nota: A cor de fundo das imagens das teclas de atalho deve ser preta para remover o fundo e exibir ícones circulares no ecrã LCD.
4. Nomenclatura dos ícones das teclas DSS no ecrã inativo para telefones com ecrã a cores:
Tabela 4 - Ícones das Teclas DSS e DSS Laterais
| Tipo de Ficheiro | Nome do Ficheiro | Formato | Tamanho do Ficheiro | Resolução LxA |
| Receção | ICON_RECEPTION | bmp | ~5KB | 54x54 |
| Serviço | ICON_SERVICE | bmp | ~5KB | 54x54 |
| Limpeza | ICON_CLEANING | bmp | ~5KB | 54x54 |
| Despertar | ICON_WAKEUP | bmp | ~5KB | 54x54 |
| Emergência | ICON_EMG | bmp | ~5KB | 54x54 |
| Gestor | ICON_MANAGER | bmp | ~5KB | 54x54 |
| Tipo de Tecla DSS | Nome do Ícone da Tecla DSS Lateral | Nome do Ícone da Tecla DSS Normal |
| Lista BLF | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| Nenhum | side_custom_dss_edit.png | custom_dss_edit.png |
| Evento de tecla | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| Linha | side_custom_dss_line.png | custom_dss_line.png |
| URL e URL de Ação | side_custom_dss_url.png | custom_dss_url.png |
| Mcast | side_custom_dss_mcast.png | custom_dss_mcast.png |
| Tecla de Memória/Transferência Assistida | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| Tecla de Memória/Transferência Cega | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| Tecla de Memória/Estacionamento de Chamada | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| Tecla de Memória/Desvio de Chamada | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| Tecla de Memória/Conferência | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| Tecla de Memória/DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| Tecla de Memória/Intercomunicação | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| Tecla de Memória/MWI | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| Tecla de Memória/Nova Chamada | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| Tecla de Memória/Presente | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| Tecla de Memória/Marcação Rápida | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
Especificações do logótipo do título para telefones com ecrã a cores:
Nota: As séries BX5S e BX6 não suportam temporariamente a atualização personalizada do logótipo do título.
| Modelo | Resolução LxA | Profundidade de Cor | Formato | Tamanho do Ficheiro | Nome do Ficheiro |
| BX3S/BX4/BH5/D5 | L ≤ Largura do Ecrã; A < alturaBarraTitulo | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
Altura da barra de título (alturaBarraTitulo):
A: H5 = 40px
B: BX3S/BX4/D5 = 35px
Adobe Photoshop

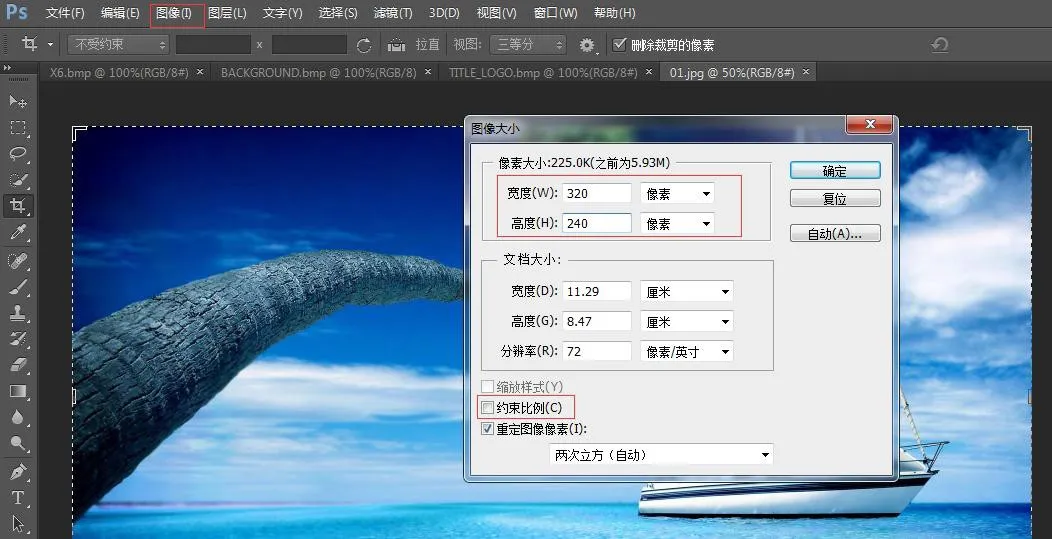

Abra o Photoshop → Abra a sua imagem → Imagem → Tamanho da Imagem
<
Defina a largura e a altura com base no seu modelo de telefone. Desmarque "Manter Proporções" → Clique em OK

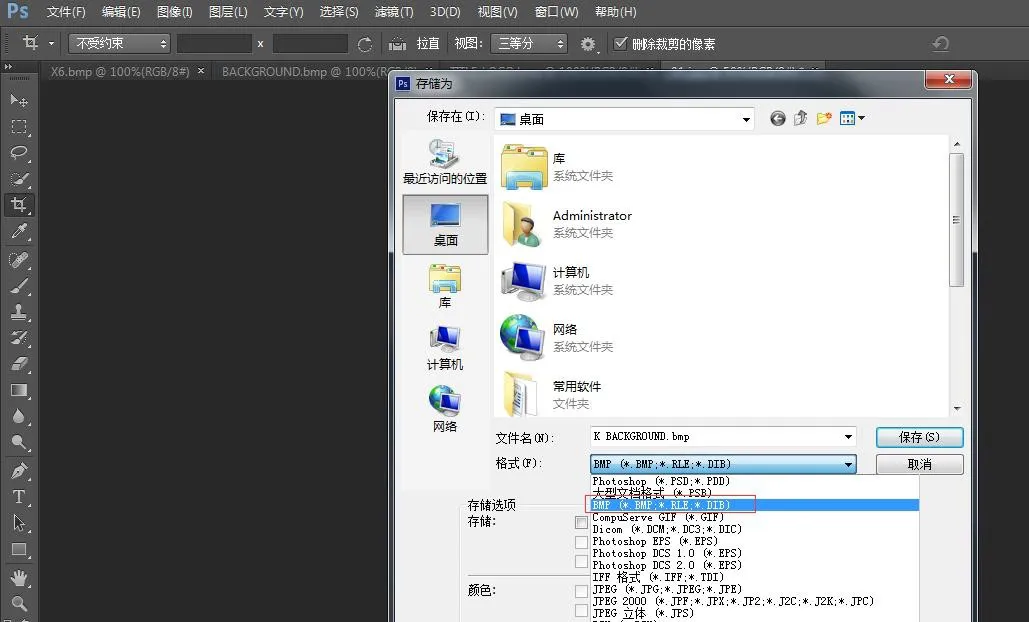

Ficheiro → Guardar como → Selecione o formato BMP

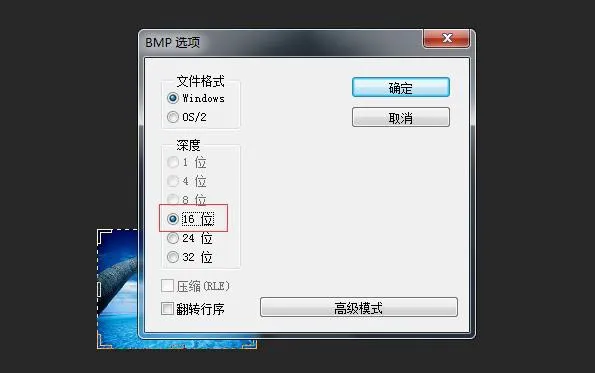

Clique em Guardar, selecione a profundidade de cor correta como mostrado:
<
Selecione a profundidade de cor correspondente ao seu modelo de telefone → OK. Criação da imagem concluída.
3. O logótipo do título, os ícones de discagem rápida e as teclas DSS utilizam o mesmo método de criação.
4. Como criar o pacote etc.tar.gz
Utilize a ferramenta 7-Zip (Exemplo: ICON_SERVICE.bmp)

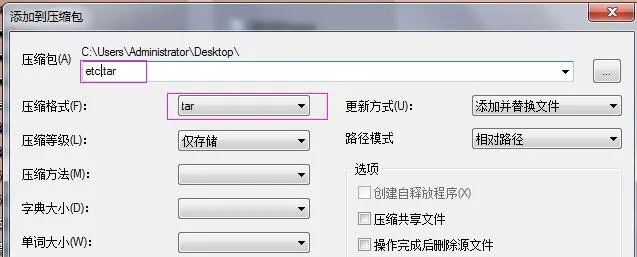

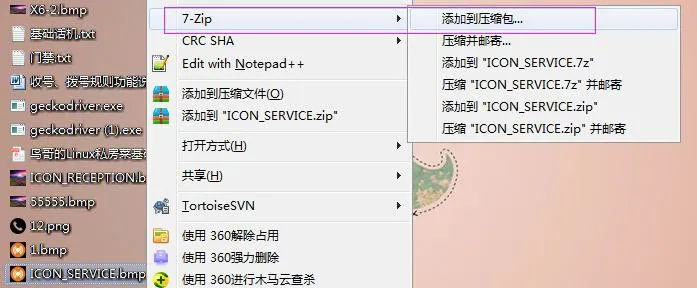

1) Clique com o botão direito no ficheiro → 7-Zip → Adicionar ao arquivo → Formato do arquivo: tar → OK → Gere etc.tar

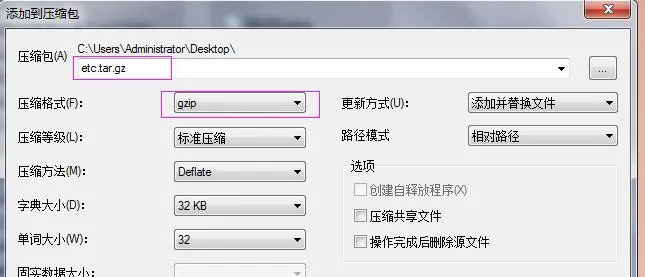

2) Clique com o botão direito em etc.tar → 7-Zip → Adicionar ao arquivo → Formato do arquivo: gzip → OK → Gere etc.tar.gz
Atualização do Fundo de Ecrã para BX3S/BX4/BH5
O H5 suporta a atualização do fundo de ecrã, logótipo do título e ícones de discagem rápida em repouso.

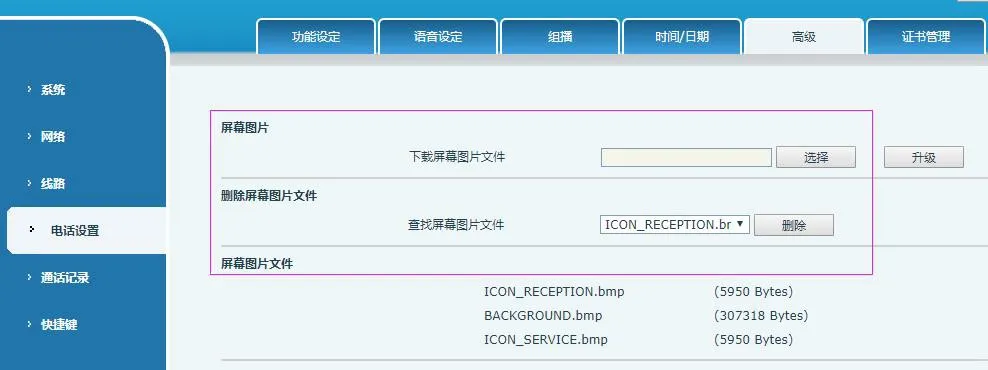

Aceda à interface web do telefone → Configurações do Telefone → Avançado → Imagens do Ecrã. Carregue ficheiros .bmp ou etc.tar.gz aqui.
<
Após uma atualização bem-sucedida, pode visualizar e eliminar imagens nesta página.
Atualização do Fundo de Ecrã para BX5S/BX6/BX7/BX7C/GP210/GP210i

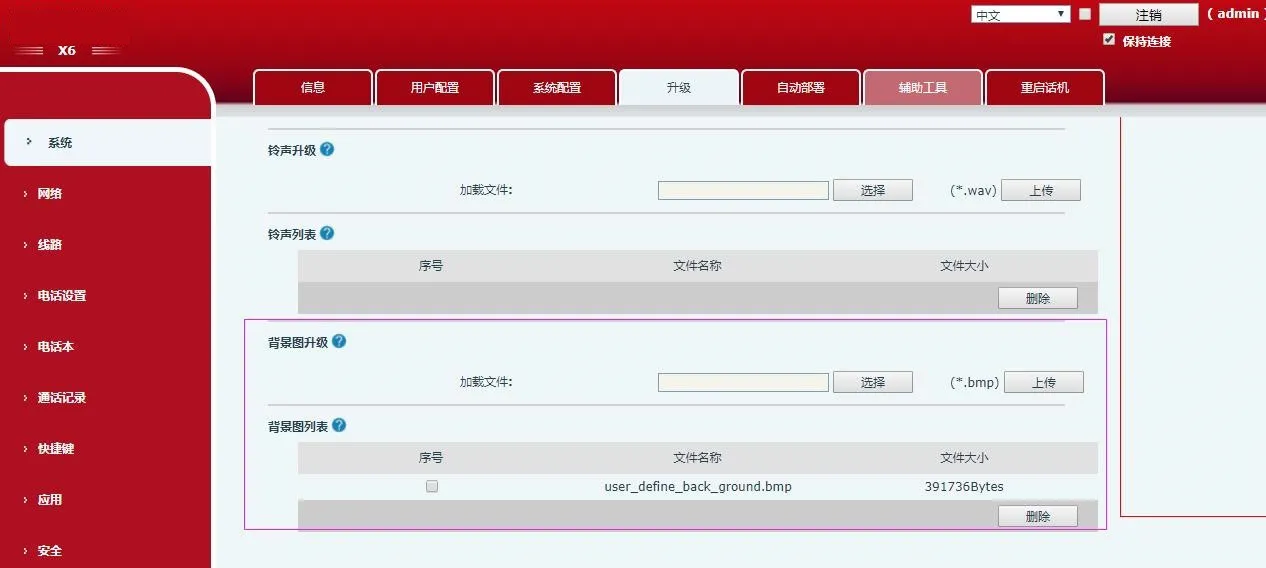

Aceda à interface web do telefone → Sistema → Atualização → Atualização do Fundo de Ecrã
<
Após uma atualização bem-sucedida, pode visualizar e eliminar fundos de ecrã nesta página.
Atualização dos Ícones das Teclas DSS para BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i (2 métodos)
1) Atualização Direta (.png)

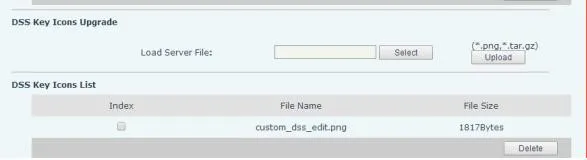

Interface web: Sistema → Atualização → Atualização dos Ícones das Teclas DSS. Carregue ícones personalizados (devem seguir as regras de nomenclatura da Tabela 4). Os ícones atualizados aparecem na Lista de Ícones das Teclas DSS.
2) Atualização em Lote (.tar.gz)
Para atualização em massa de ícones, utilize o pacote .tar.gz (nome personalizado suportado).
① Comando de empacotamento no Linux: tar –zcvf etc.tar.gz xxx.png xxx1.png
② Empacotamento no Windows (7-Zip):
- Selecione os ficheiros → Clique com o botão direito → 7-Zip → Adicionar ao arquivo → tar → OK (criar etc.tar)
- Clique com o botão direito em etc.tar → 7-Zip → Adicionar ao arquivo → gzip → OK (criar etc.tar.gz)

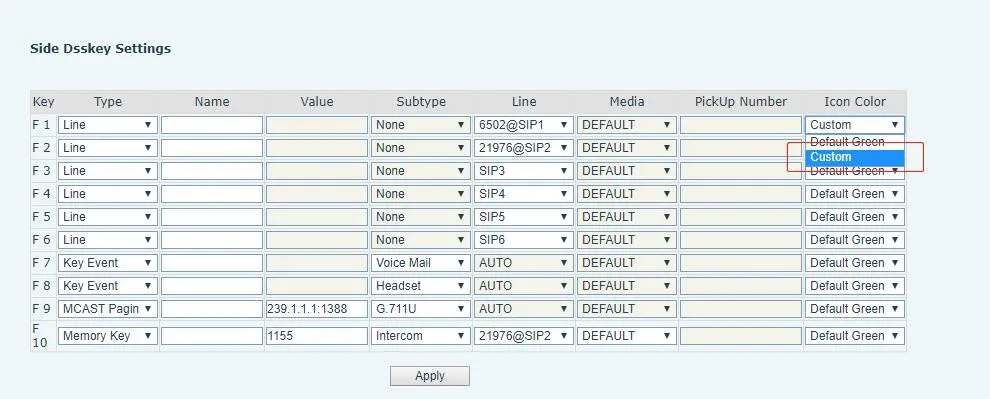

Após a atualização, selecione os ícones das teclas DSS personalizados na interface web.
Aprovisionamento Automático para a Série BX34 (Fundo de Ecrã, Logótipo do Título; H5 suporta ícones de discagem rápida)
Adicione Auto Etc Url na secção
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |

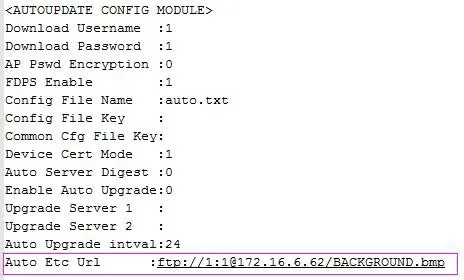

Exemplo de configuração (BACKGROUND.bmp):
Os modelos BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i utilizam o mesmo método de aprovisionamento automático para o fundo de ecrã e ícones das teclas DSS (sem suporte para logótipo do título). Os nomes dos ficheiros são personalizáveis.
Exemplo (BX6):
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
